Buồng phun sơn in 3D (3D Printed Spray Booth)

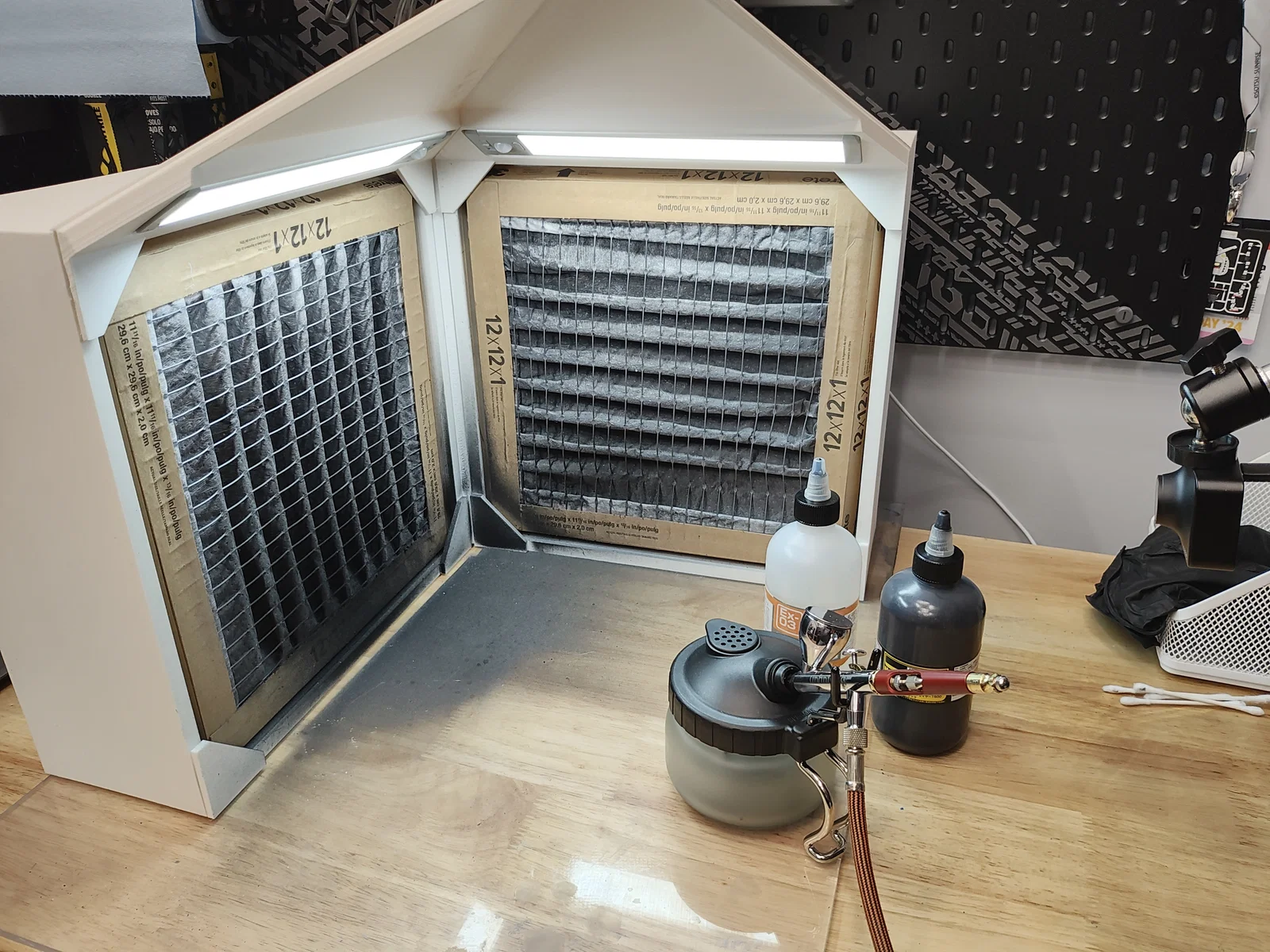

Mình thiết kế buồng phun sơn (spray booth) này để dùng trong phòng làm model của mình, nơi mình airbrush khá nhiều. Nó dùng một inline vent fan kèm ống hose 4 inch để hút khói/mùi sơn ra ngoài, và hai tấm furnace filter vuông 12 inch để giữ lại hạt sơn.

Để lắp đúng cấu hình như trong hình, bạn cần in các phần sau:

• Air chamber (x2)
• Corner
• Vent Plate
• Clip (x4)
• Lid (x2, trong đó 1 cái là bản mirrored)

Ngoài ra, bạn sẽ cần thêm phần hardware sau:

• M3 heat set inserts (x24)
• M3x10 screws (x16)
• Nam châm đường kính 6mm (x32)

Hướng dẫn lắp ráp và phần trao đổi về thiết kế/tính năng của booth có trong video trên kênh YouTube của mình. Nếu bạn thấy dự án hay, mình rất cảm ơn nếu bạn thả like cho video.

Nếu bạn muốn đúng loại đèn LED và quạt hút (extraction fan) mình đang dùng, đây là link sản phẩm trên Amazon.

LED Lights: https://amzn.to/3J4QIyJ

Extraction fan: https://amzn.to/49DlPMR

Còn furnace filter thì theo mình cách tiết kiệm nhất là mua loại rẻ nhất dạng combo 10 cái, loại filter vuông 12 inch ở cửa hàng vật tư/sửa chữa nhà cửa gần nhà.
