Xích và Bánh Răng (Chain and Gear)
Mẫu Chain and Gear: xích dễ 3D print chỉ với 2 phần, không cần support, bền và đáng tin cậy. Lắp bằng bu lông M3x20 + đai ốc nyloc. Có kèm pulley 12 răng lỗ 5mm, thêm bản cho trục stepper.
Mô tả
Sợi xích này được tối ưu để 3D print cho dễ, không cần support hay mấy chi tiết khó in.

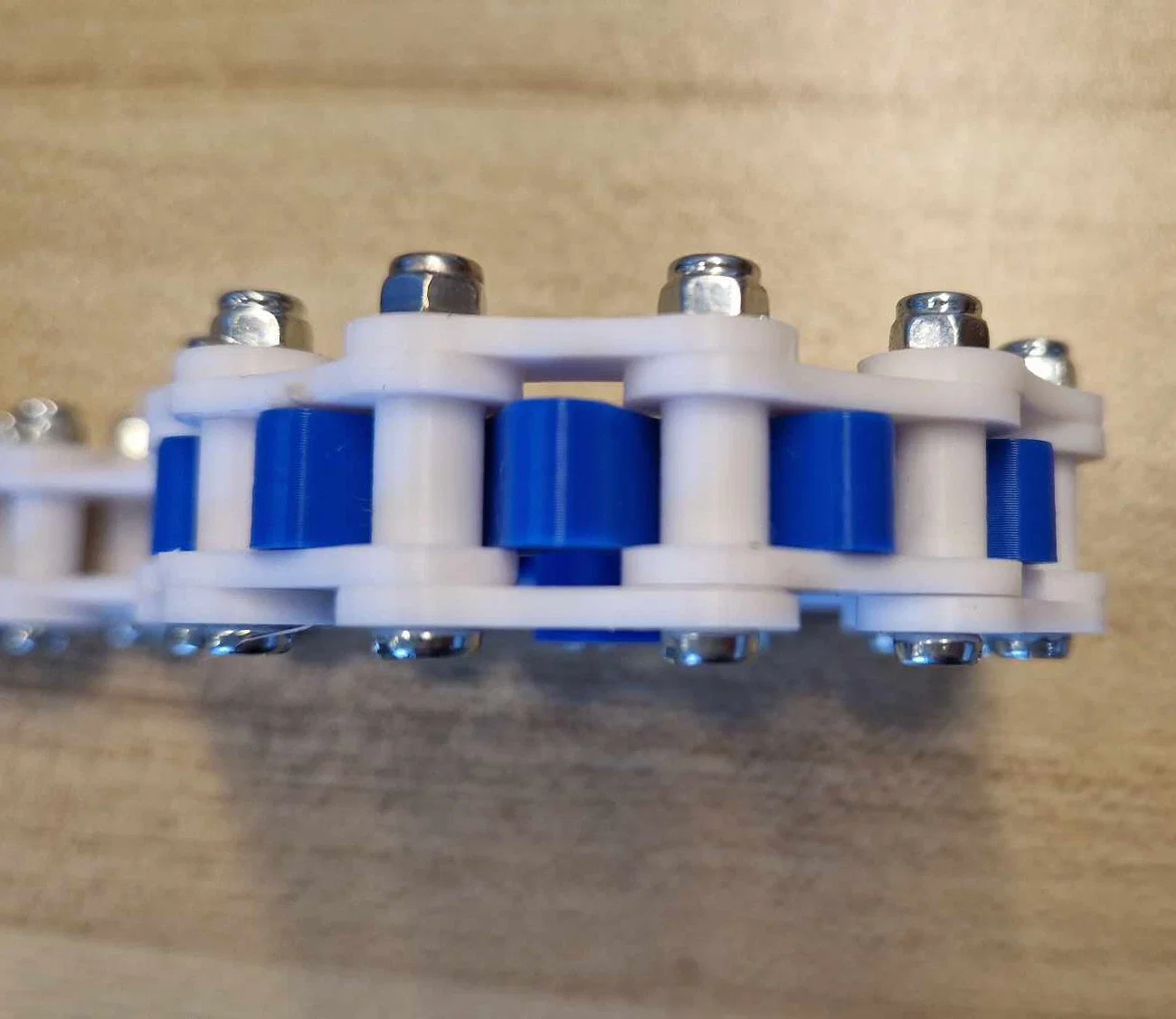

Nó gồm 2 phần: một tấm plate có lỗ M3, và một tấm có sẵn các con lăn (rollers) gắn sẵn.
Bạn cần 3 tấm plate phẳng cho mỗi 1 tấm con lăn để tạo thành 1 mắt xích.

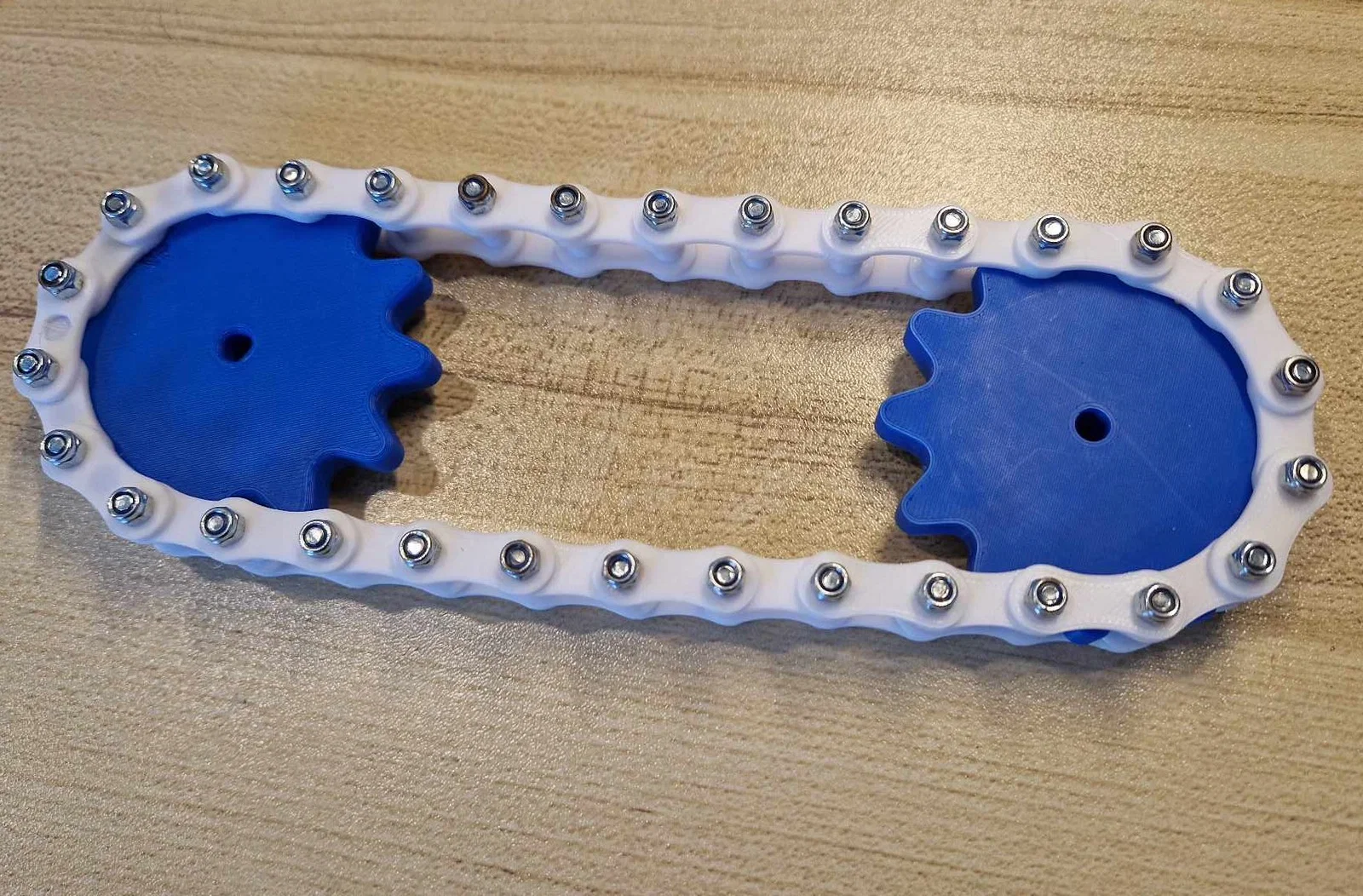

Thiết kế này dùng bu lông M3 x 20mm, kèm đai ốc nyloc để siết cố định các mắt xích lại với nhau.

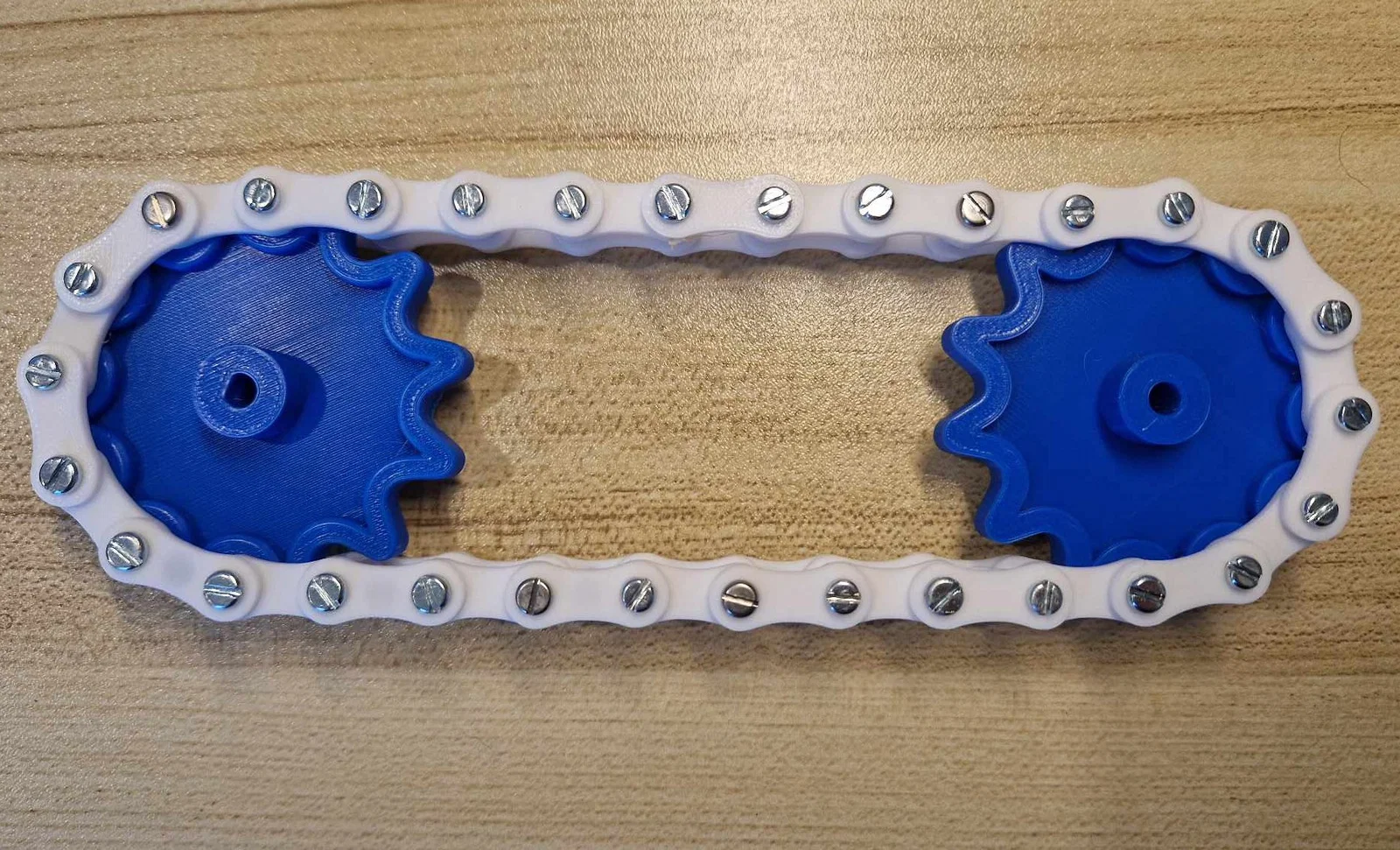

Kèm theo là một pulley 12 răng với lỗ tâm (bore) 5mm, và thêm một phiên bản được tối ưu cho trục stepper motor.
In với layer height 0.2mm, infill 15% (chi tiết nhỏ nên gần như không có nhiều chỗ để đổ infill).
