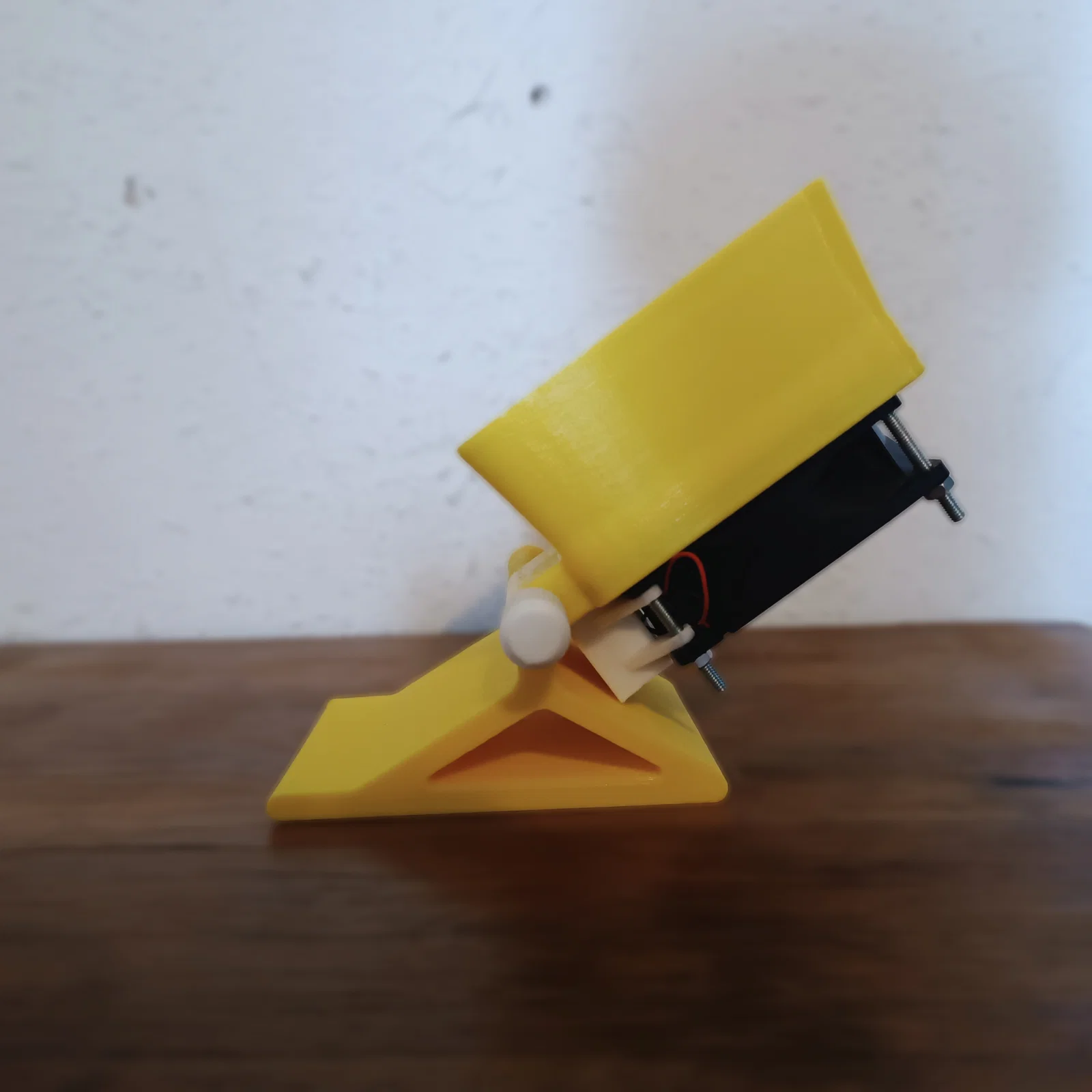

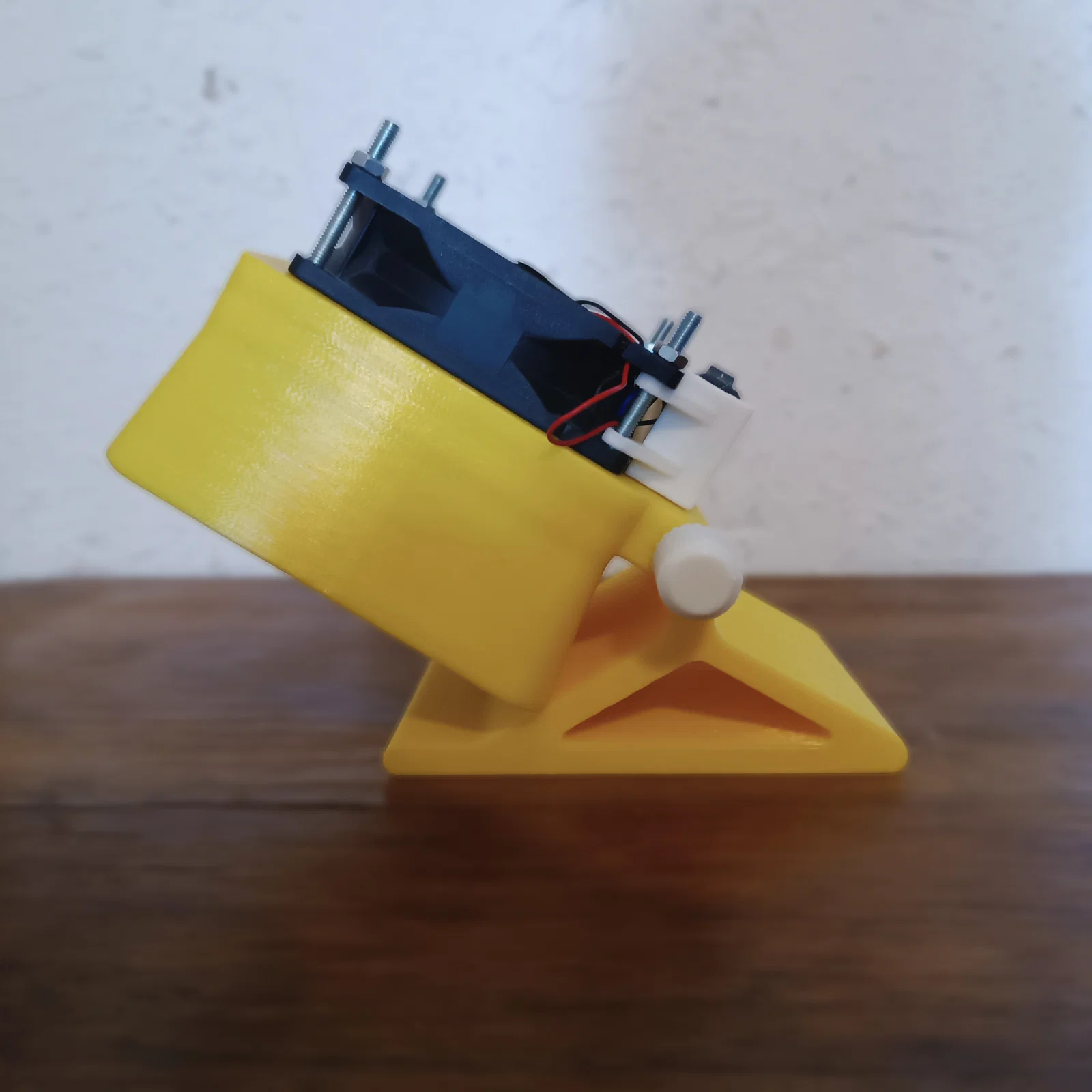

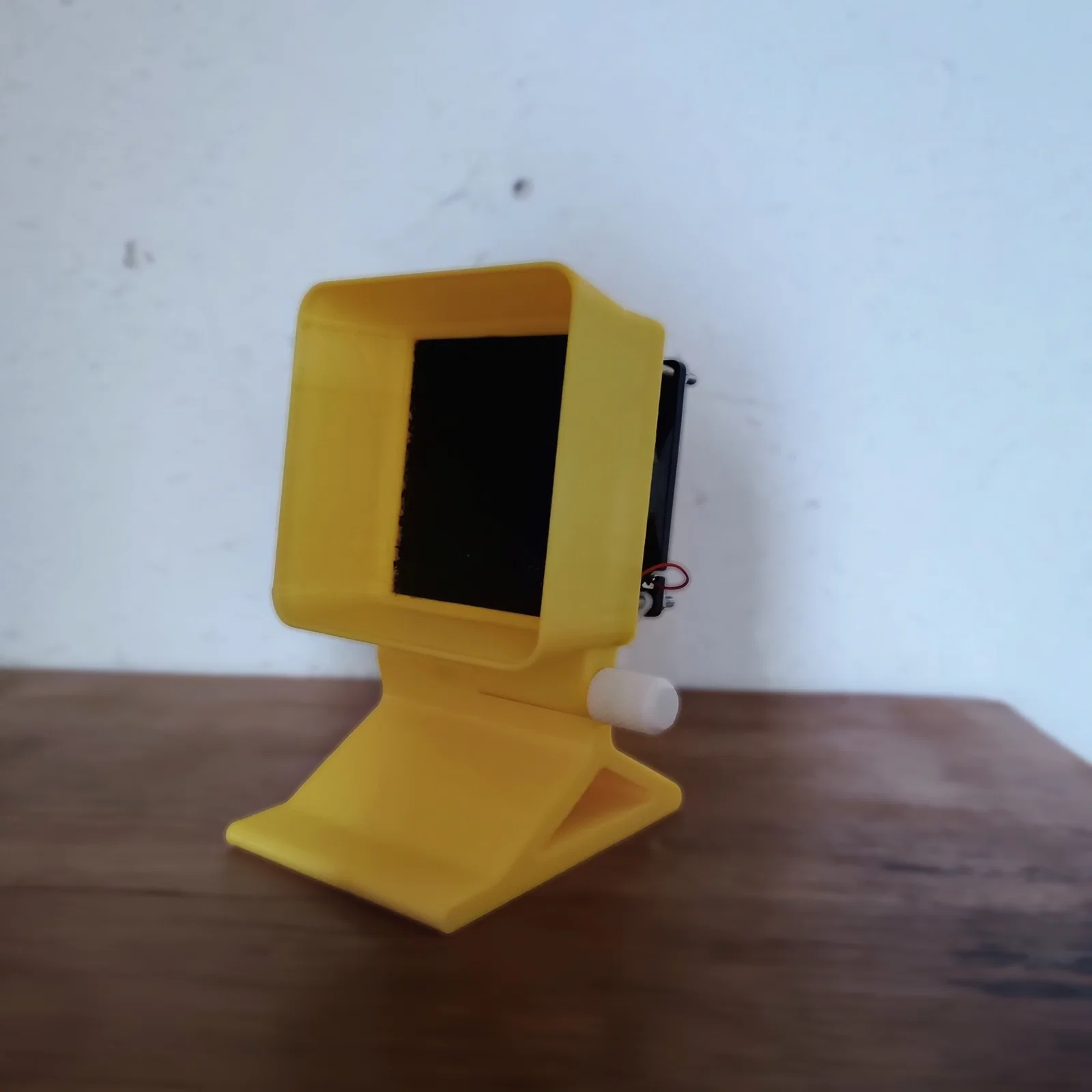

Bộ hút khói hàn dùng quạt 80mm (80mm fan solder fume extractor)

Đây là thêm một mẫu solder fume extractor nữa.

Nhưng khác với nhiều fume extractor khác, mình chọn dùng một con ốc M6 làm trục xoay để chắc chắn và cứng cáp hơn. Các phần in 3D không cần support, chỉ cần brim cho phần đầu để an toàn hơn (không bắt buộc).

Toàn bộ phần in 3D mình in bằng PLA với 3 wall để tăng độ bền.

the "cap" là tuỳ chọn, chỉ để che nút/knob nếu bạn muốn giấu con ốc.

Linh kiện điện

• Quạt 80x25 mm
• 1 nút KCD11
• 1 TZT MICRO USB to DIP Adapter

Phần cứng

1 ốc M6x65 tối thiểu ("có thể dài hơn")

1 ê-cu hãm (locknut) M6 + 1 ê-cu M6

hoặc

2 ê-cu M6, trong đó một cái có bôi Threadlocker để làm phần knob

4 ốc M4x32 tối thiểu ("có thể dài hơn")

hoặc

2 ốc M4x10 cho phía trên của quạt và 2 ốc M4x32 cho phía dưới

4 ê-cu M4

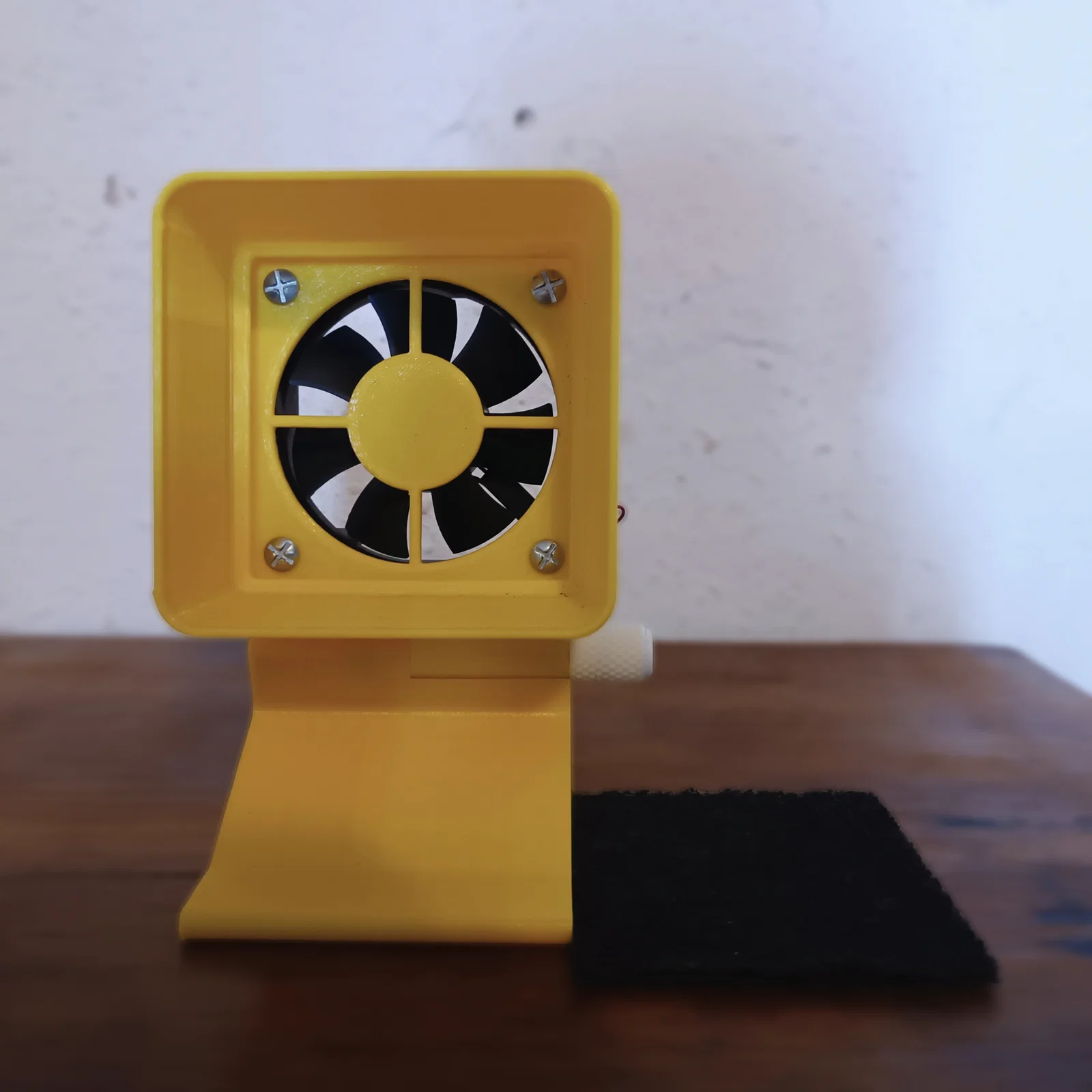

1 miếng carbon filter khoảng ~91mm; mình dùng lọc than hoạt tính của máy hút mùi rồi cắt lại còn 91mm

độ dày khoảng ~3mm

In 3D

Khi in phần đế (base), đừng quên thêm một điểm pause trong slicer để đặt ê-cu vào đúng vị trí.

Với mình, layer height 0.2 thì rơi vào layer 161 trong slicer. Mình phải dùng tuỳ chọn change filament vì pause bị lỗi, nhưng về bản chất là giống nhau.

Lắp ráp

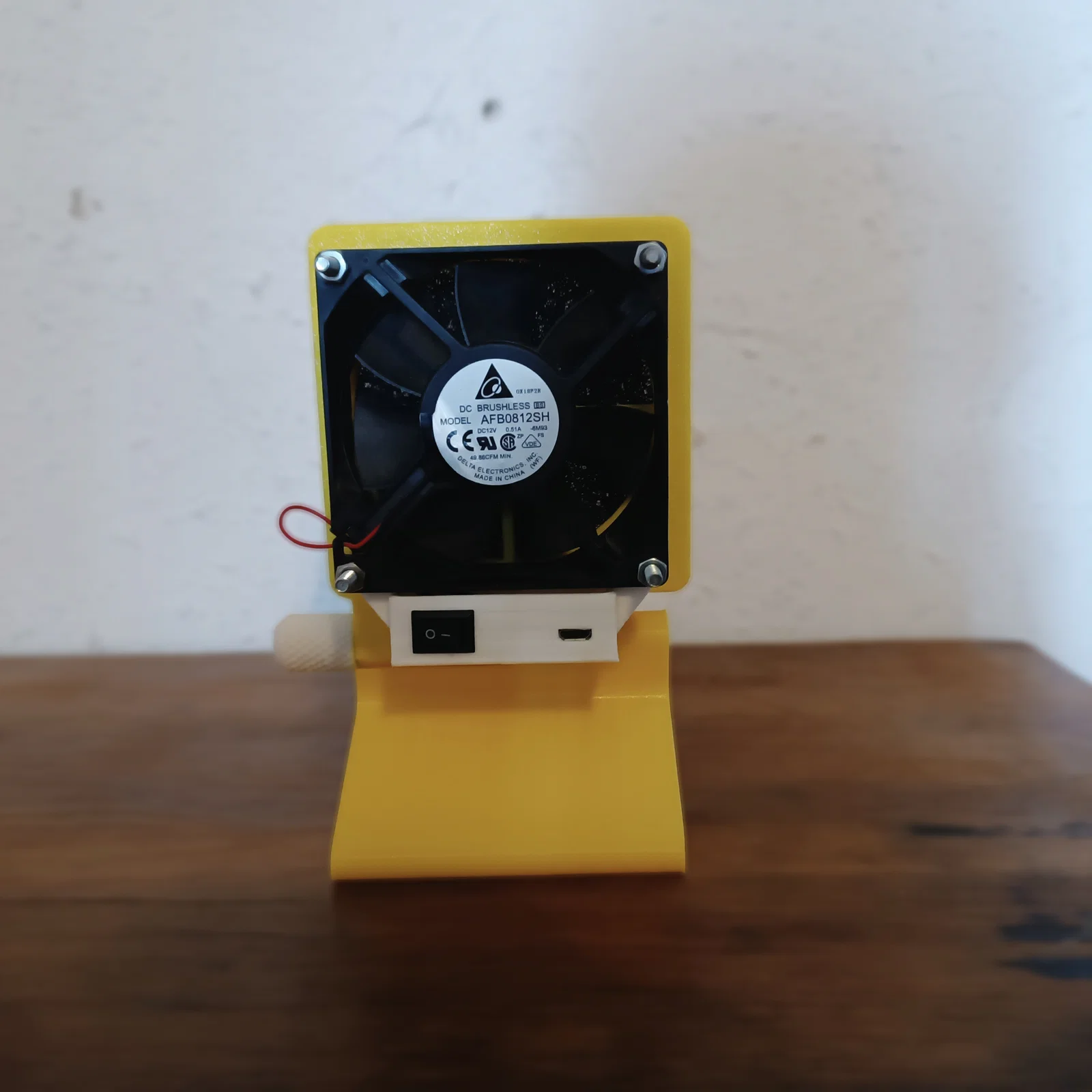

Trước hết nhớ hàn (solder) hết dây điện. Còn với PCB tzt micro usb thì phần lắp đặt không cần ốc: chỉ cần đưa cổng micro usb vào đúng lỗ, rồi ấn PCB xuống là nó sẽ tự gài (snap) vào.

Các phần còn lại khá đơn giản. Nếu bạn có câu hỏi hay góp ý thì cứ nhắn mình.
