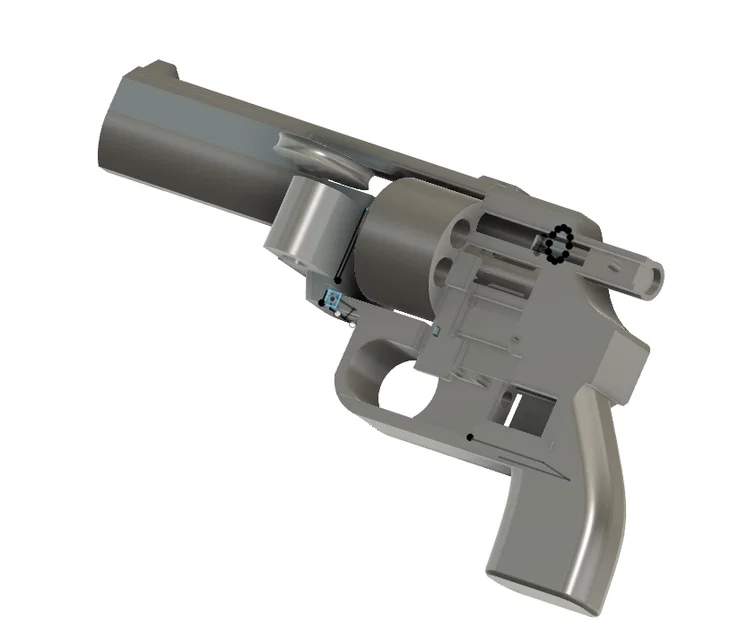

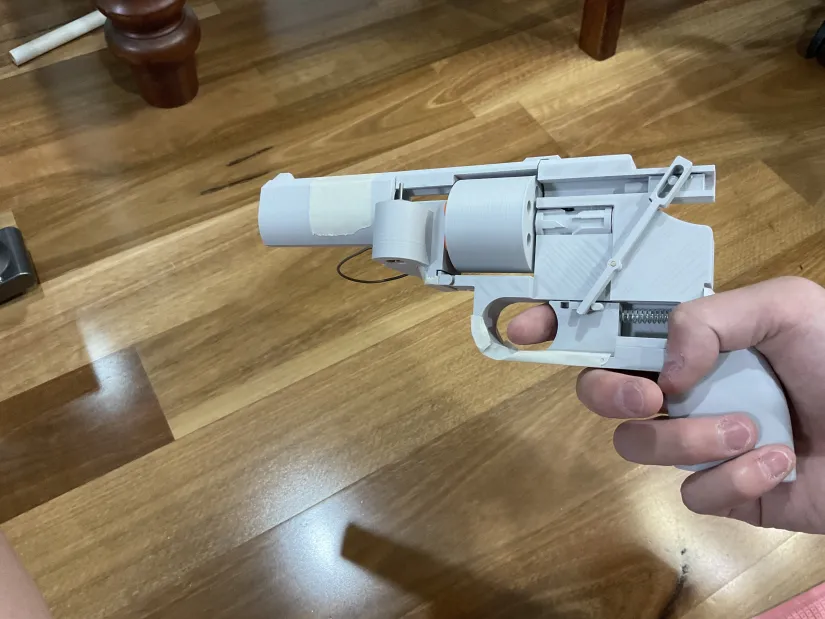

Revolver đồ chơi Function (toy) – Nerf bắn half length darts

Một cây nerf revolver mình làm lúc rảnh, bạn sẽ cần:

• Một ít dây điện (lead wires)

• Kềm/cắt dây (wire cutter)

• Mỏ hàn (soldering iron)

• 2 x motor DC 4.5v/6v

• 2 x lò xo 5mm (đường kính) x 28 mm (hoặc loại tương tự)

• 1 x lò xo 9mm (đường kính) x 15mm (hoặc loại tương tự)

• 1 x bộ pin/nguồn 4.5v/6v (battery pack/power supply)

• Băng keo (tape)

• Keo dán siêu dính (superglue)

• 1 x tăm (toothpick)

• Ít nhất 6 x nerf darts loại half length

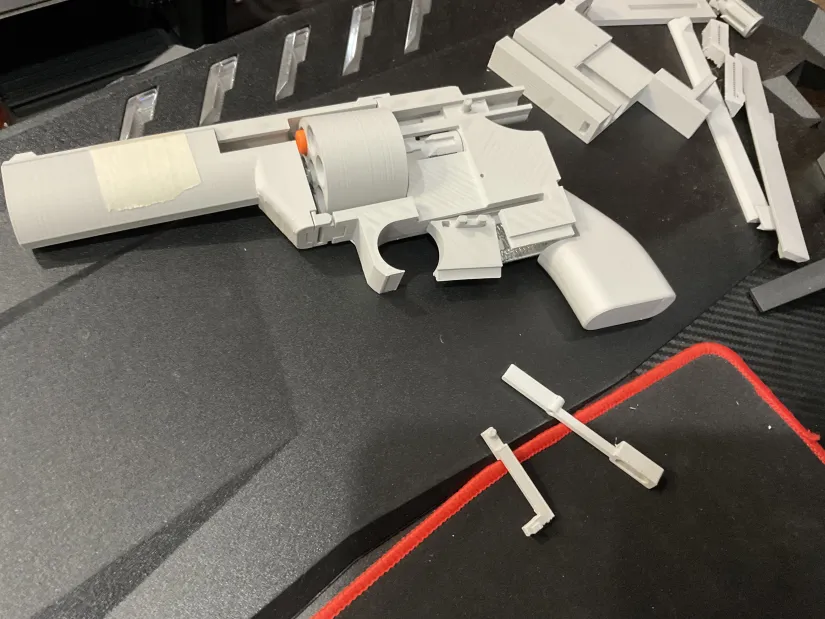

Quy trình lắp ráp:

• Gắn các motor DC vào motor holder

• Ấn motor holder vào phần shell front

• Ép chặt (friction fit) flywheel lên trên (để chặn không cho motor holder rớt ra)

• Dán shell slide lên phần shell sao cho mặt trước phẳng với cuối nòng (barrel) (và nó trùm lên phần flywheels)

• Nhét lò xo lớn hơn (lò xo đường kính 9mm) vào lỗ trên shell front

• Dán hinge vào shell front

• Nhét 2 lò xo còn lại sao cho nó đi từ trigger vào các lỗ trên shell top

• Dùng băng keo (để sau khi chốt xong thì dán keo) dán shell bottom với shell top để giữ trigger nằm bên trong

• Cắm một cây tăm vào lỗ nhỏ ở cạnh shell top

• Gắn rotate vào lỗ lớn trên shell top

• Nhét bullet pusher từ lỗ phía sau của shell front

• Gắn trigger vào pusher sao cho lỗ ở giữa xuyên qua cây tăm, và lỗ ở đầu còn lại móc vào cái chốt/lẫy (pole) đang lộ ra ở bên hông bullet pusher

• Ép chặt (friction fit) phần “trigger to rotate” vào trigger và vào phần rãnh trượt (slide) ở cạnh shell front, sao cho đầu còn lại cũng đi vào cơ cấu xoay (rotating mechanism)

• Dán rotate lock vào các lỗ tí xíu để nó giữ cơ cấu xoay ở trong

• Dán handle vào góc sau của phần ghép giữa shell top và shell back

• Dán nửa trước với nửa sau thông qua hinge

• Lắp một cylinder đã nạp darts vào revolver rồi đóng lại

• Chỉnh motor holder sao cho vừa không cấn cylinder đang xoay nhưng vẫn bắn được (sau khi dart bị đẩy ra khỏi cylinder), rồi dán cố định lại

• Đi dây cho 2 motor DC (có thể bạn sẽ cần hàn dây vào motor) nối tới bộ pin/nguồn của bạn

Ghi chú:

• Mình in tất cả ở infill 20% nhưng bạn muốn chọn infill% nào cũng được

• Phần “trigger to rotate” có thể bị gãy theo đường lớp in vì chịu lực; có thể bạn sẽ phải dán lại sau khi nó gãy, rồi thường là chạy ổn

• In “shell top” sao cho mặt phẳng là mặt úp xuống bed

• In “shell slide” theo chiều dọc để cái móc (hook) cứng hơn

• Tắt supports khi in hinge (đây là dạng print in place)

• Có thể bạn sẽ cần mỡ/grease hoặc lubricant ở cơ cấu rotate để chạy mượt và hiệu quả hơn

• Với motor DC bạn cần loại tương tự như cái này: (chỉ cần đúng dáng như vậy)
