Starlink Standard Actuated DIY Flatmount railmount (gắn rail/lan can)

Mình sống trên thuyền và muốn gắn rail (lan can) cho anten Starlink của mình. Mình có xem một video rất hay của Everlanders với ý tưởng tương tự, nó truyền cảm hứng cho dự án này. Nhưng bên đó làm kiểu surface mount, và mình không làm cho mẫu của họ chạy được đúng nhu cầu của mình, nên mình bắt đầu làm lại từ đầu. Vậy nên mẫu của mình lấy cảm hứng từ của anh ấy, nhưng hoàn toàn không dùng model của anh ấy. Mình còn có thêm yêu cầu là phải in được trên Prusa Mini vì trên thuyền mình chỉ có máy đó.

Phiên bản của mình:

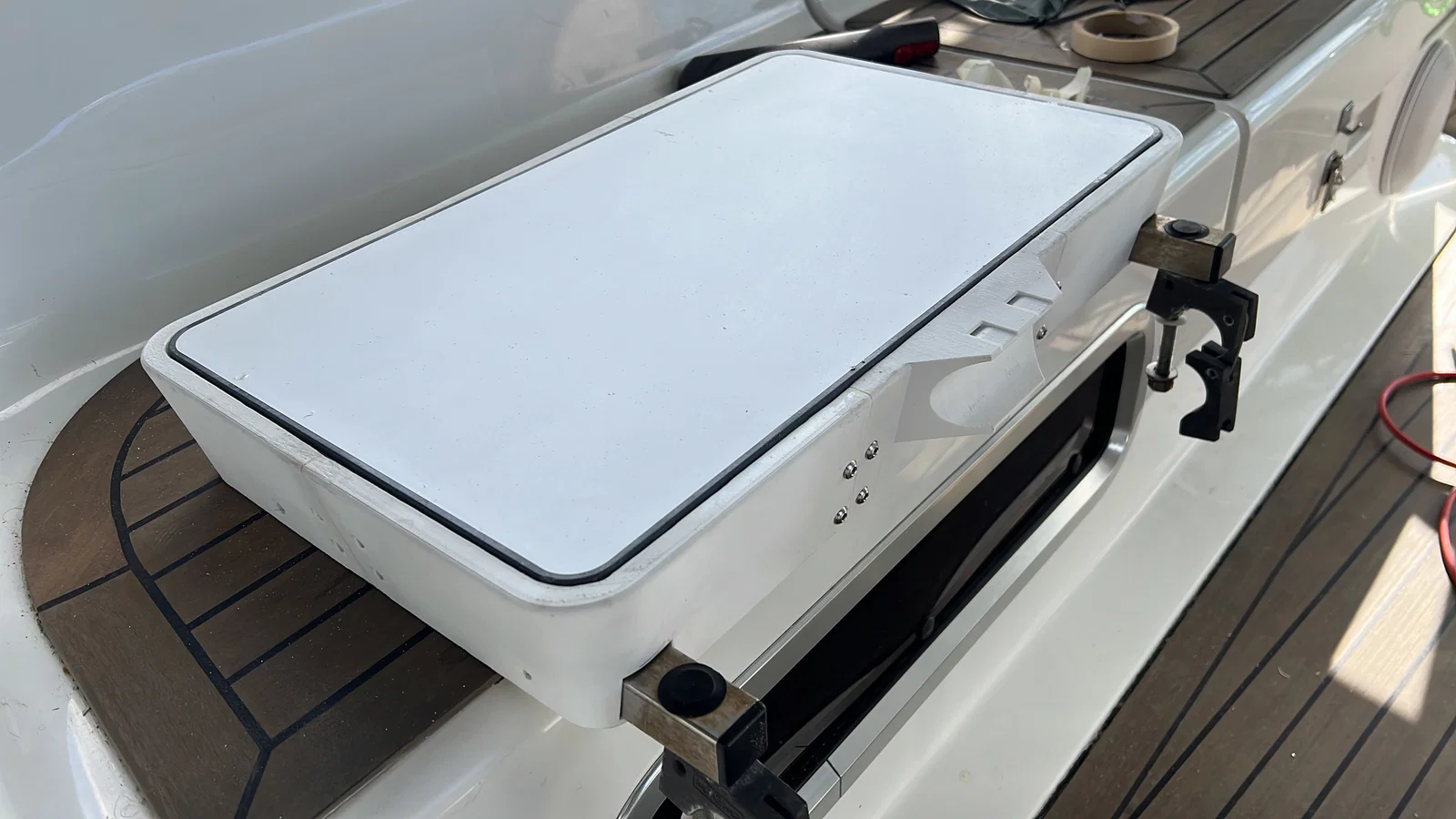

• Gắn rail bằng Magma grill mounts. Mình gắn trên solar arch. Mấy món này khá phổ biến ở các cửa hàng đồ marine và có nhiều size cho các đường kính rail khác nhau.

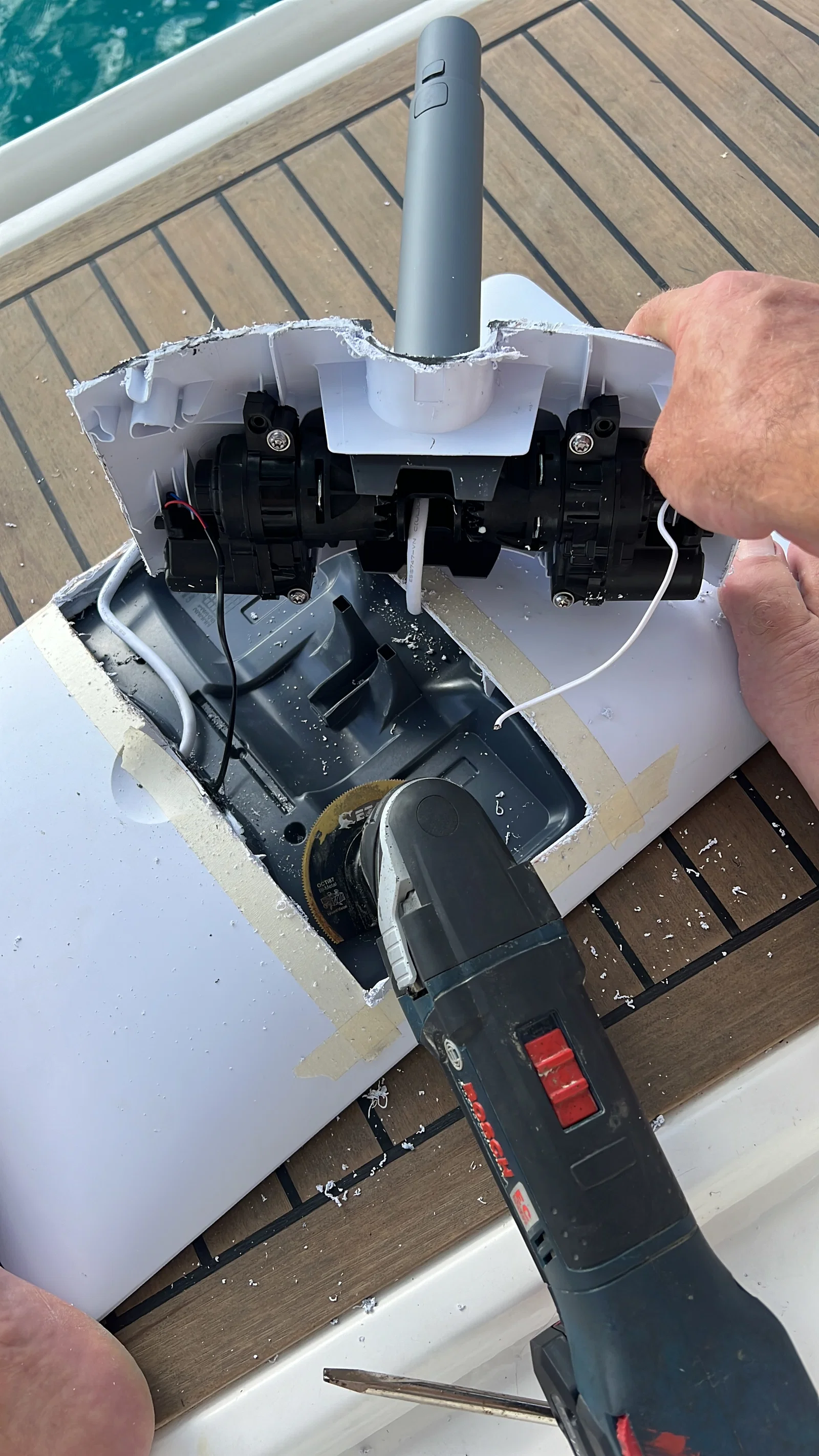

• Hỗ trợ cả hai kiểu: tháo hoặc giữ nguyên tripod arm. Mình khuyên nên tháo arm và motors (có thể làm mà không ảnh hưởng đến độ kín nước của khoang anten). Trên thuyền, mấy anten này hoạt động tốt hơn khi hướng thẳng lên.
• Rất chắc và ổn định. Đã chịu được gió 40 knots, cực kỳ cứng cáp, mình tin là còn chịu được mạnh hơn nữa.

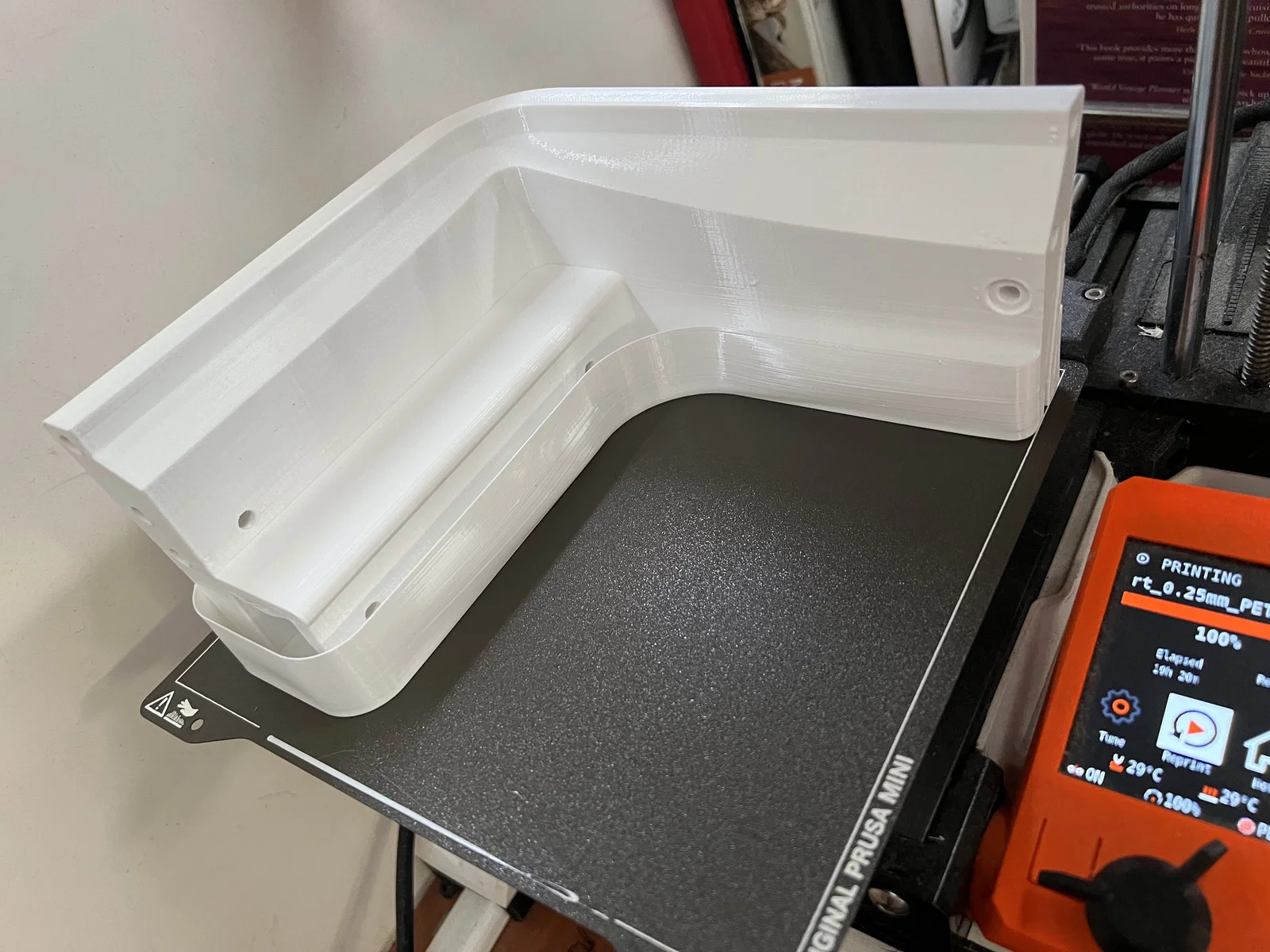

• In thành 6 mảnh trên Prusa Mini. Mình dùng PETG.

Nếu bạn muốn làm dự án này, mình khuyên nên bắt đầu bằng cách xem video này:

Lưu ý: dự án của anh ấy không phải dự án của mình. Anh ấy chỉ truyền cảm hứng cho mình thôi. Nếu bạn muốn surface mount thì cứ dùng của anh ấy. Còn mẫu của mình hợp vì bạn có thể rail mount (hoặc arch mount), rất hợp cho thuyền.

Dưới đây là các món bạn cần cho phần mount:

• Aluminum Flat Bar: https://amzn.to/3TLYwue
• Keo. Mình dùng gorilla glue: https://amzn.to/43PuBpA
• Magma rail mounts. Mấy cái này siêu chắc và rất tốt. Nhớ chọn đúng size cho rail của bạn. https://amzn.to/3J7VLOV
• Bộ ốc inox 5mm dạng button head kèm long đền (washers) và tán (nuts) đủ loại.

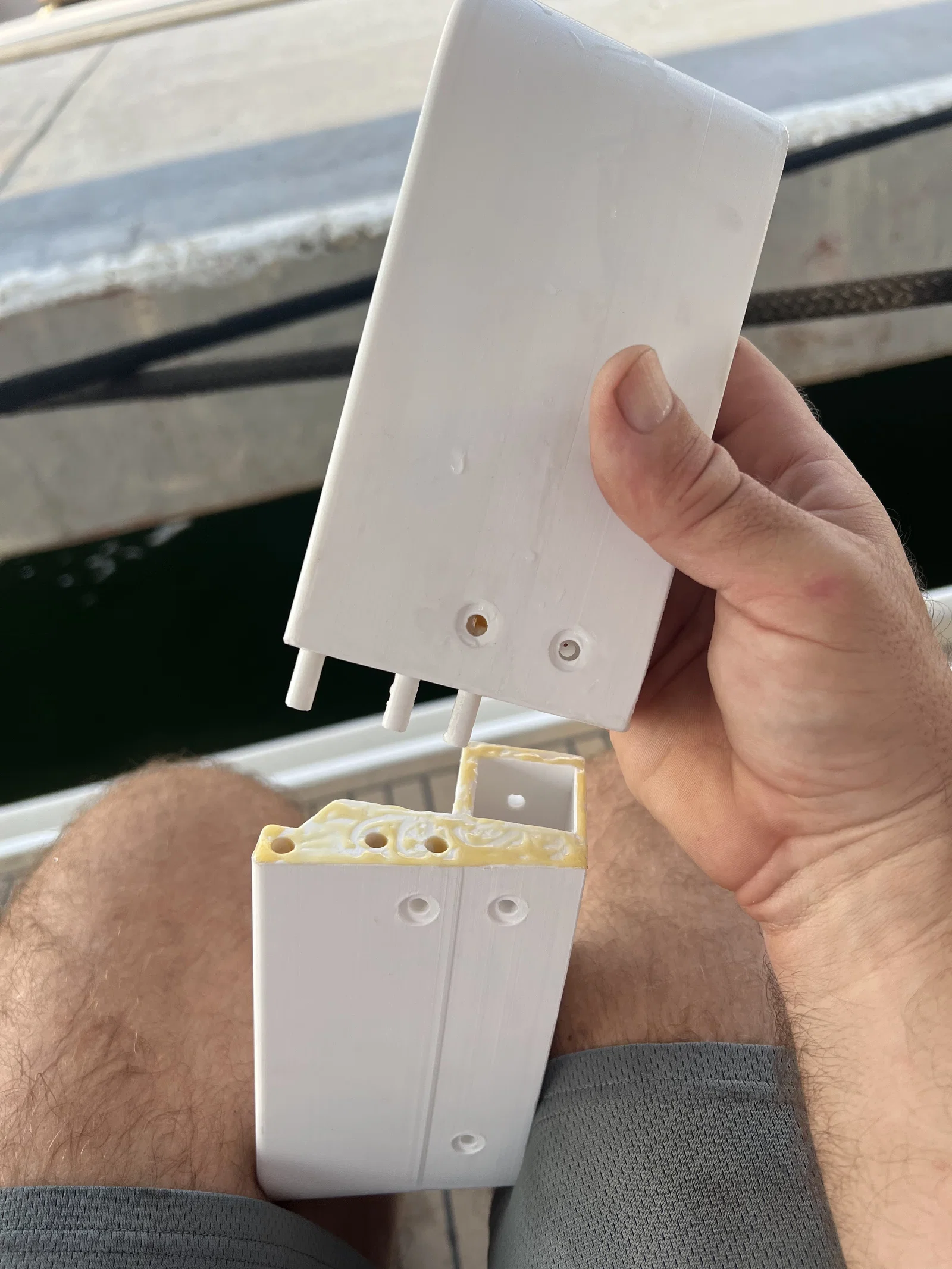

Hướng dẫn: In tất cả các chi tiết. Cắt bỏ brims và wind skirts khỏi các chi tiết. Chà nhám nhẹ các bề mặt tiếp xúc (mating surfaces). Bôi keo lên bề mặt tiếp xúc và các chốt (pegs), cắm vào lỗ, rồi dùng dây bungie (dây thun đàn hồi) để siết lực giữ tất cả các phần lại với nhau. Lắp thanh nhôm (aluminum bar) vào các rãnh. Để qua đêm cho keo khô. Lắp các kẹp Magma. Khoan xuyên lỗ qua thanh nhôm và tay Magma, dùng các lỗ trên nhựa làm chuẩn dẫn hướng. Bắt ốc siết lại. Chuẩn bị Starlink bằng cách chà nhám bề mặt tiếp xúc để dán keo. Nếu muốn thì cắt bỏ tripod arm. Ướm thử Starlink. Có thể bạn sẽ cần chà nhám và dùng dremel một chút để Starlink “snap” vào đúng vị trí. Khi đã “snap” vào rồi, bôi keo và dán cố định. Gắn lên rail. Xài thôi.

Nếu bạn định chuyển sang DC (rất khuyến nghị, mình dùng chỉ khoảng ⅓ điện so với AC) thì mình đã làm thành công với các món sau:

• Kìm bấm cos (Crimp Tool): https://amzn.to/3SviI4r
• Đầu rj45 có shield (Shielded rj45 connectors): https://amzn.to/46W96UU
• rj45 chống nước (Waterproof rj45): https://amzn.to/3Qqr2jb
• Nguồn (Power supply). Chắc 3 amp là đủ, nhưng mình lấy 6. https://amzn.to/49nDfOA
• POE injector: https://amzn.to/3QrPJvS
• Bạn cũng cần router. Travel routers tiết kiệm điện. Mình thích cái này https://amzn.to/3J7WiAw kèm bộ nguồn này https://amzn.to/3FKupg0
