Tủ che máy in IKEA Lack Enclosure (3 phiên bản, dạng module)

Mình rất thích ý tưởng dùng hai hoặc ba chiếc bàn IKEA Lack để làm một chiếc hộp enclosure (tủ bao) cho máy in 3D. Vì vậy, mình đã tự thiết kế một mẫu enclosure IKEA Lack với một số cải tiến. Mẫu thiết kế này đáp ứng nhu cầu của mình tốt hơn so với một số mẫu hiện có trên thị trường. Nhiều lựa chọn thiết kế của mình dựa trên nền tảng IKEA Lack Enclosure V2: https://blog.prusaprinters.org/mmu2s-printer-enclosure_30215/

Tổng quan:

Các file bao gồm 3 biến thể khác nhau của mẫu enclosure này:

Tất cả các phiên bản đều có phần nắp trên có thể tháo rời.

Tính năng:

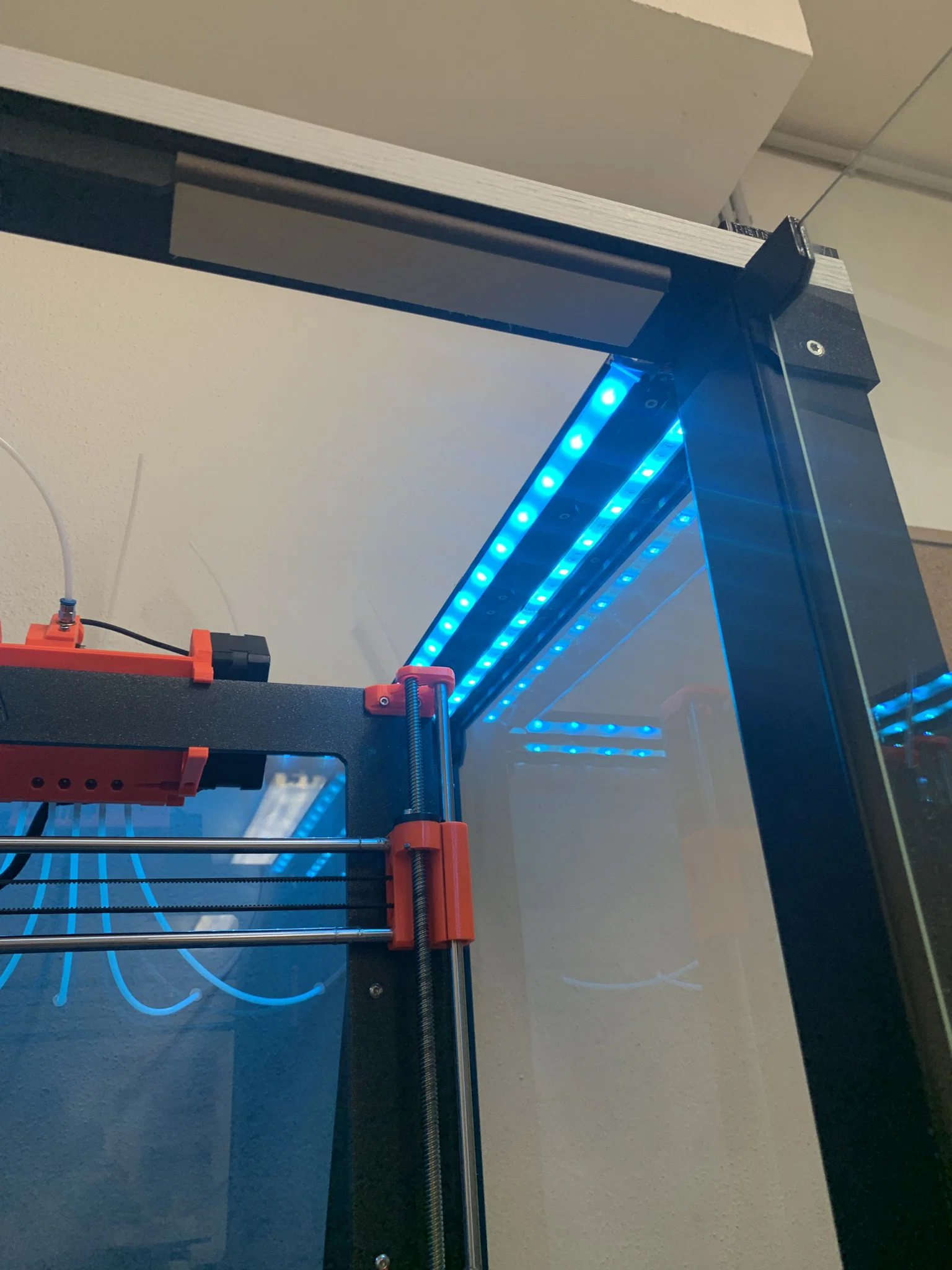

• Hệ thống đèn chiếu sáng

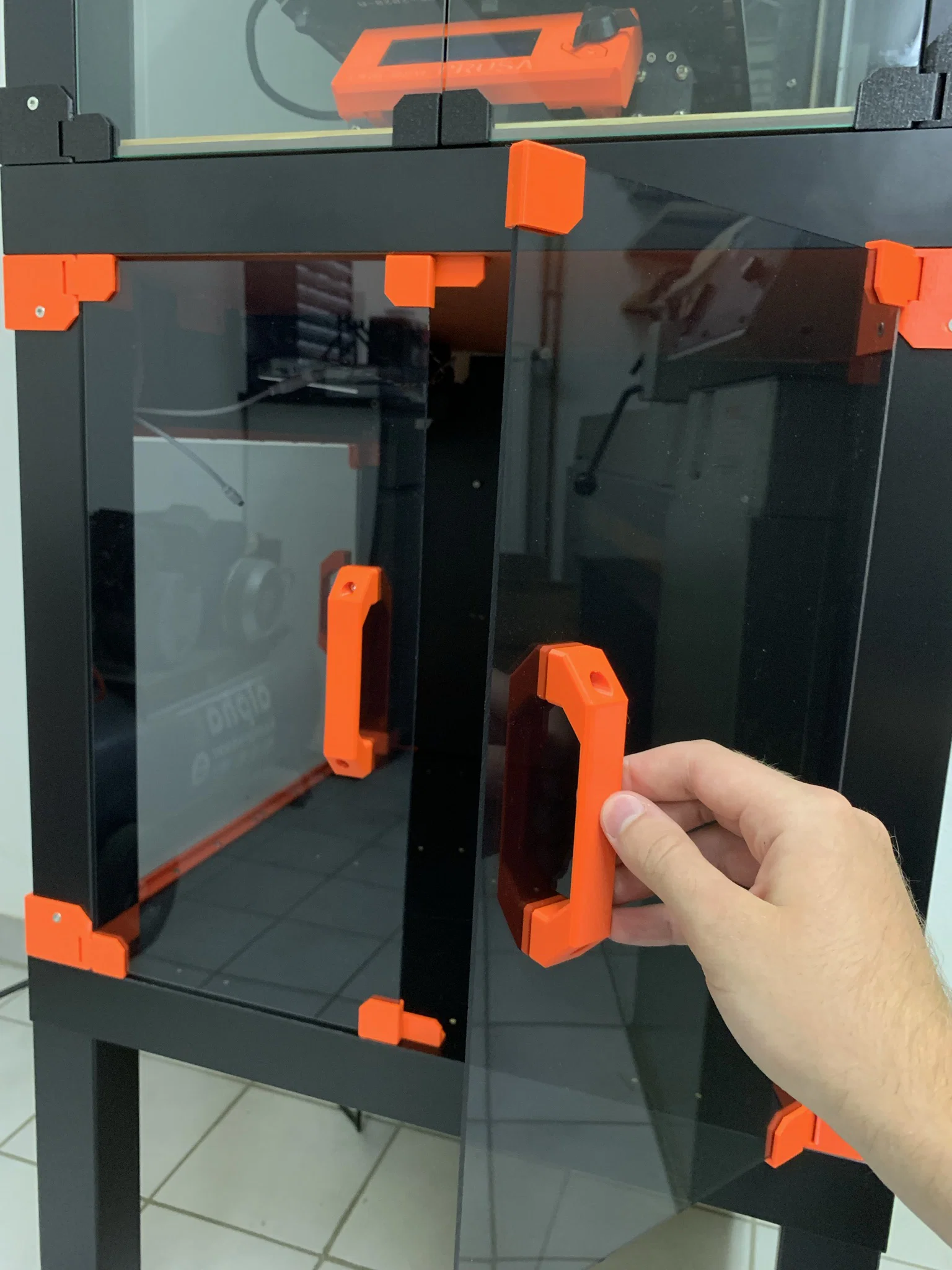

• Chốt cửa nam châm
• Nắp trên có thể tháo rời
• Tấm chắn bên hông có thể tháo rời (chỉ bản Pro)

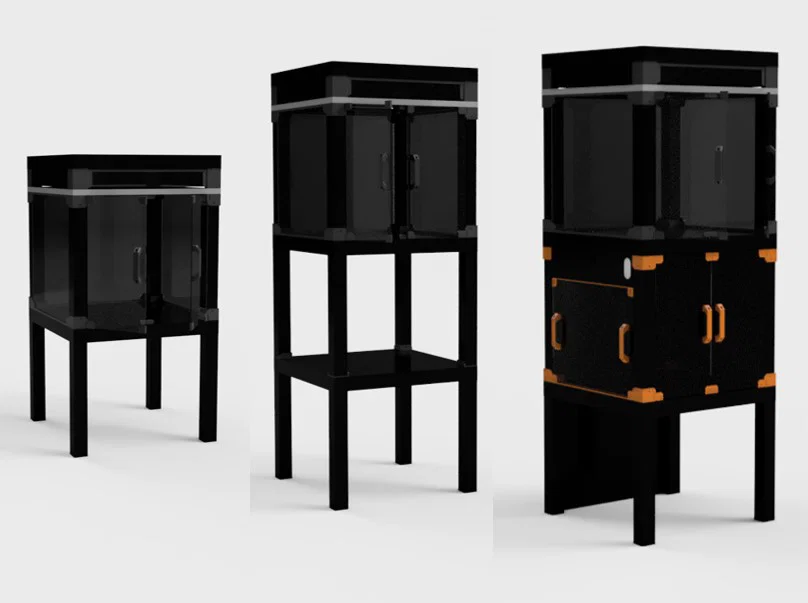

Các biến thể:

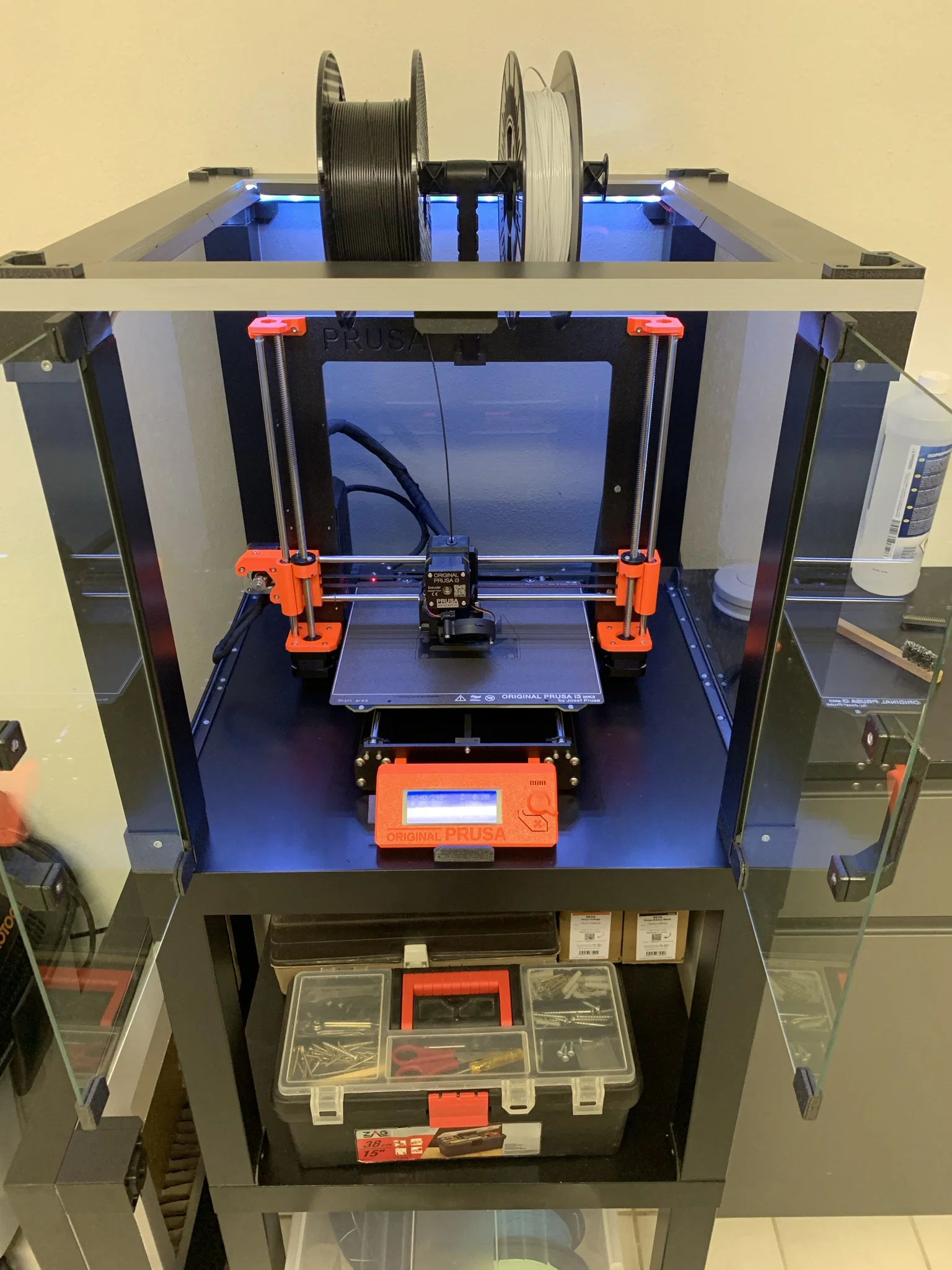

• IKEA Lack 2 tầng

• IKEA Lack 3 tầng
  • Thêm không gian lưu trữ

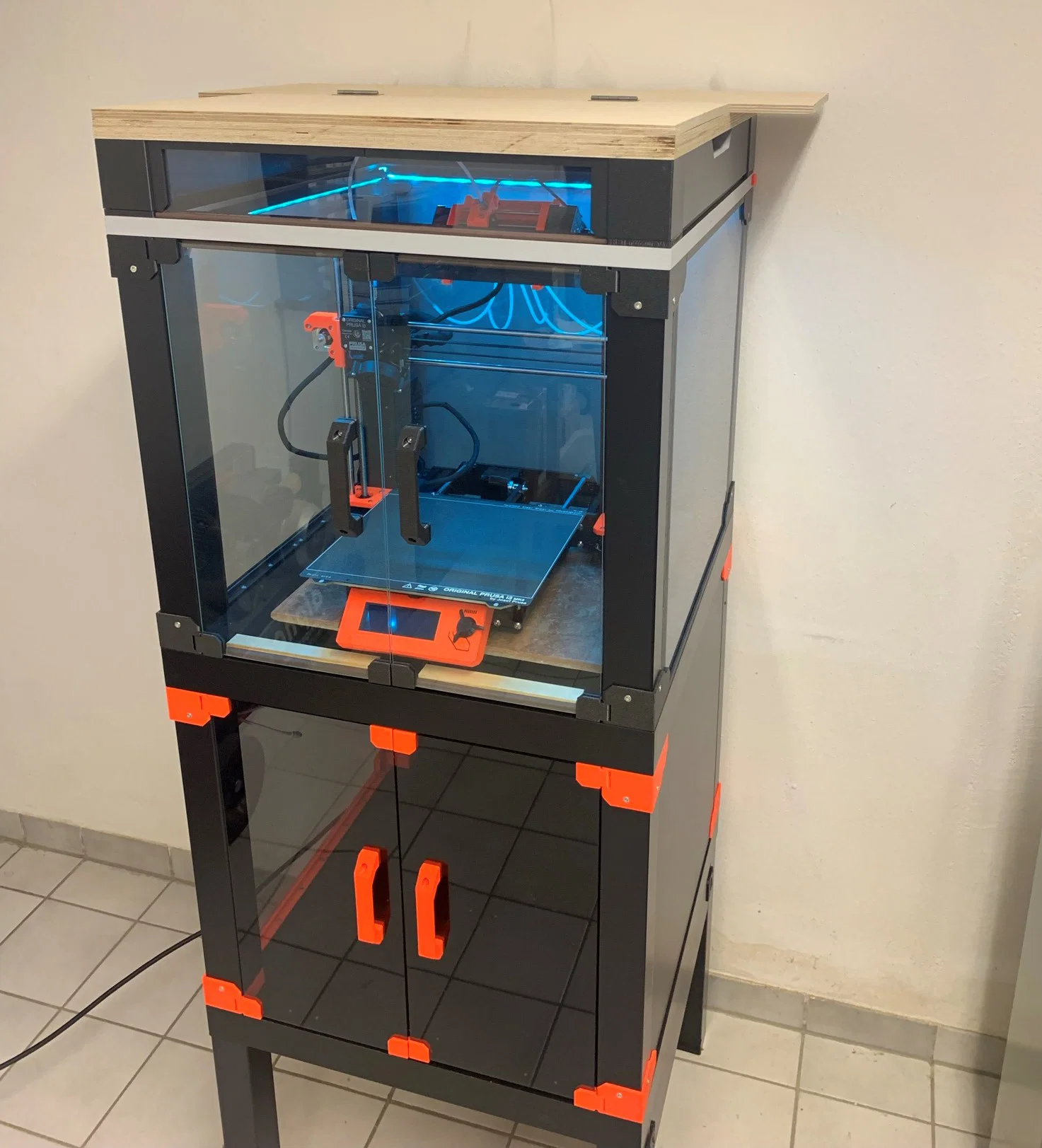

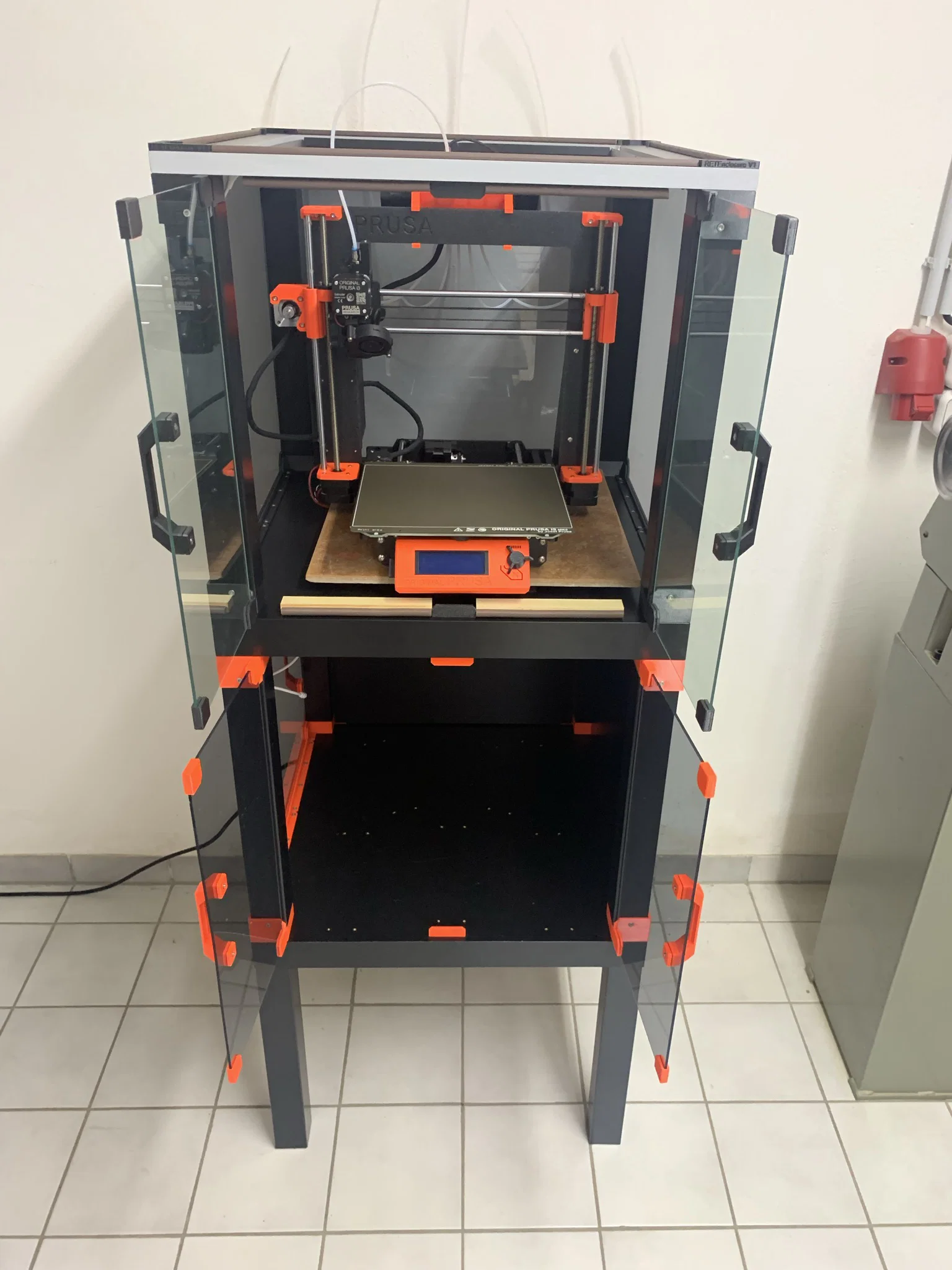

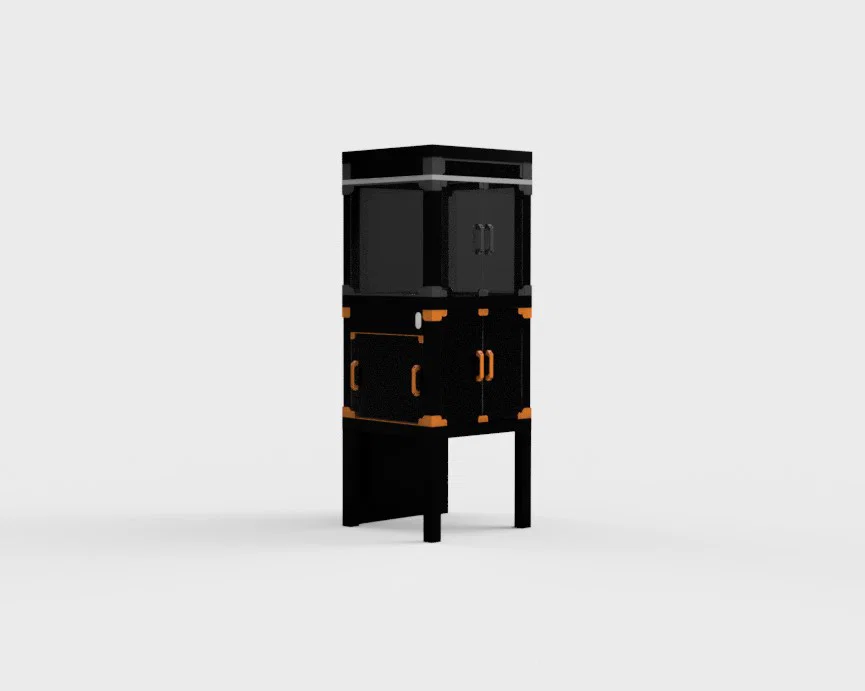

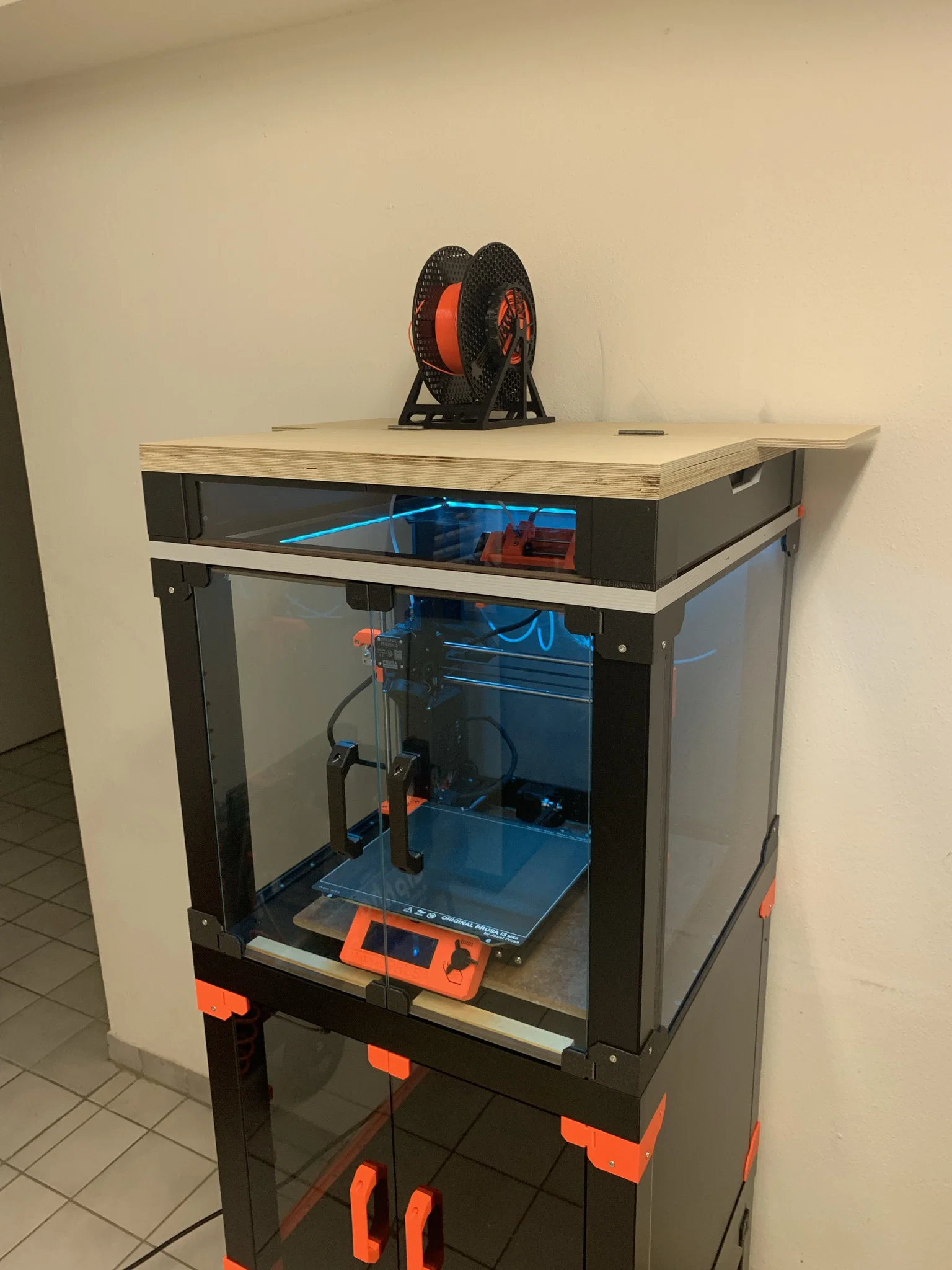

• IKEA Lack 3 tầng (Bản Pro)
  • Tầng giữa được thiết kế để chứa cuộn nhựa hoặc một chiếc máy in 3D nhỏ hơn
  • Tấm chắn hông có thể tháo rời (màu cam bên trái)
  • Phần giữa có thiết kế cửa mở

Các loại nắp trên:

• Phiên bản 1

Sử dụng mặt bàn IKEA Lack tiêu chuẩn.

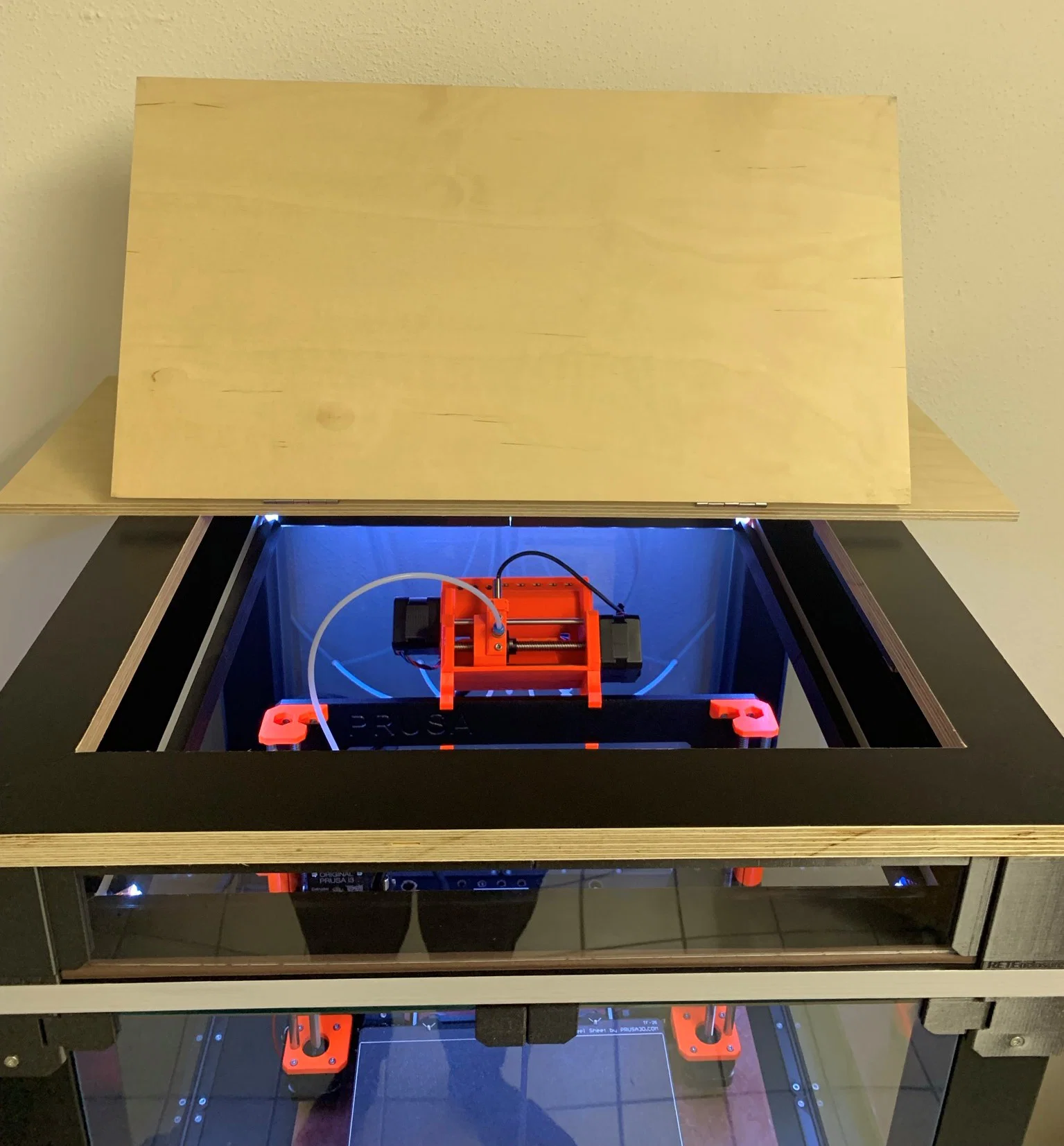

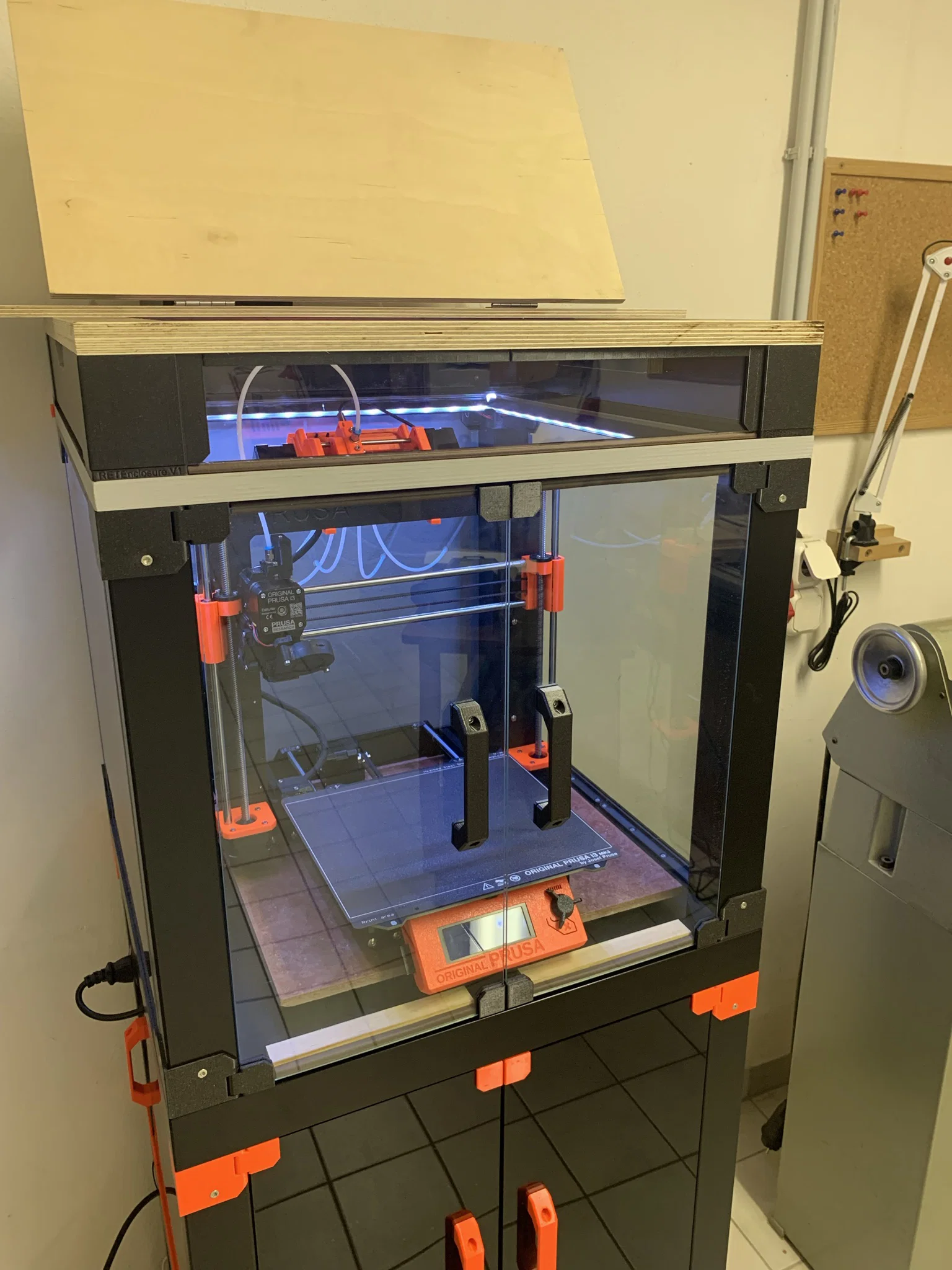

• Phiên bản 2

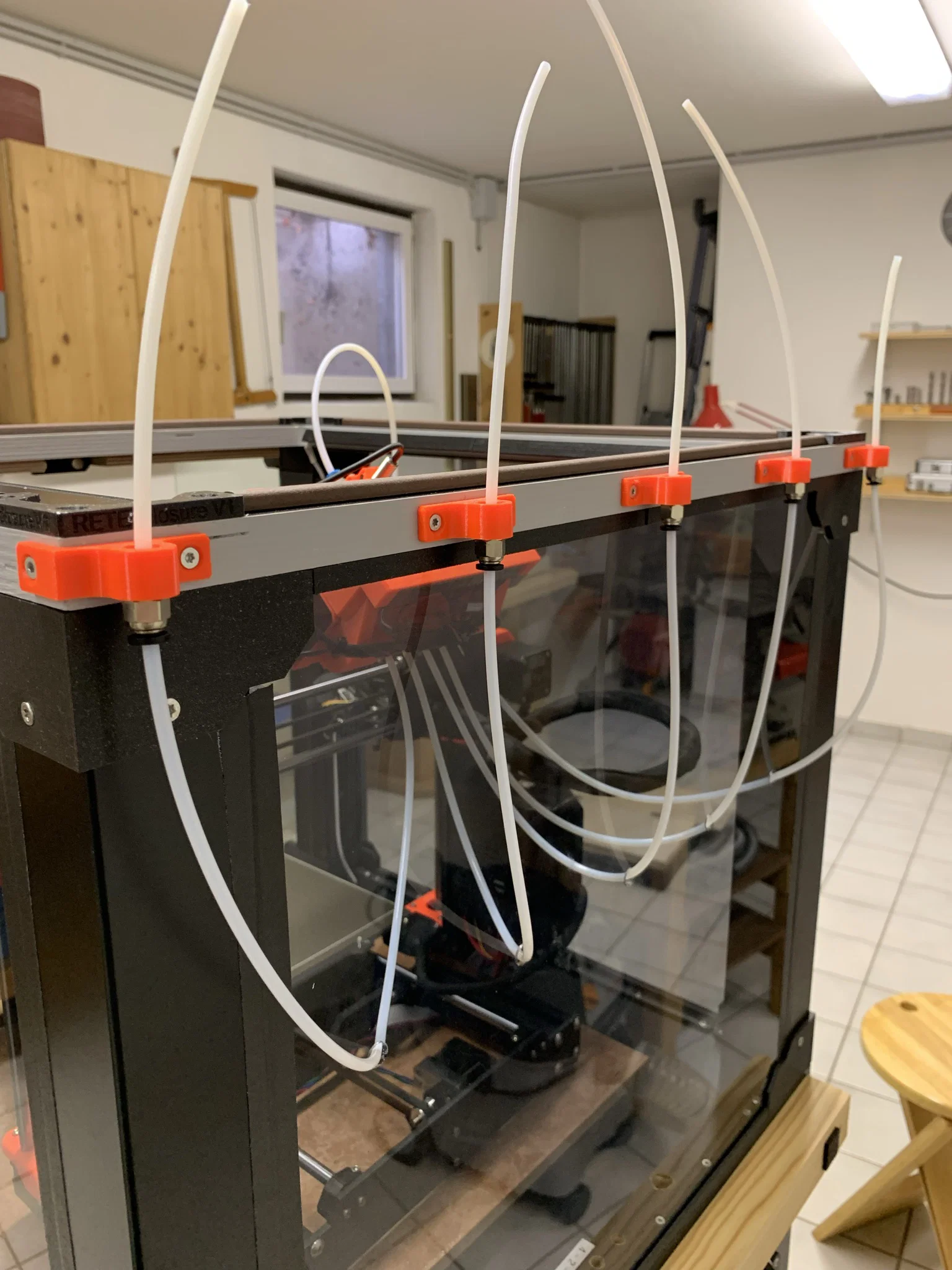

Nắp này hỗ trợ cho MMU2S. Đây là loại nắp bạn thấy trong hình (hiện tại mình chưa sơn lại). Với 2 bản lề, nó có thể dễ dàng mở ra.

Các linh kiện cần chuẩn bị:

Cho bản IKEA Lack 2 tầng và 3 tầng bản light:

• 2x bàn IKEA Lack
• ít nhất 200x vít gỗ 3.5x12mm
• 5m dây LED
• nam châm: 8x 10mm x 2mm
• tấm mica (hoặc Plexiglas):
  • 2× Tấm mica trong: 444x220mm, dày 3mm (cửa)
  • 3x Tấm mica trong: 444x442mm, dày 3mm
• phần gỗ (độ dày từ 15 đến 22mm):
  • 4x thanh gỗ 550x55x18mm
• 4x vít M4x30mm (cho bản lề)
• 4x vít M4x16mm (cho tay nắm cửa)
• Đai ốc lục giác M4: 4x
• Các chi tiết in 3D cho bản 2 tầng hoặc 3 tầng bản light

Cho bản IKEA Lack 3 tầng bản Pro:

• 3x bàn IKEA Lack
• ít nhất 300x vít gỗ 3.5x12mm
• 5m dây LED
• nam châm: 24x… 10mm x 2mm
• tấm mica (hoặc Plexiglas):
  • 4× Tấm mica trong: 444x220mm, dày 3mm (cửa)
  • 3x Tấm mica trong: 444x442mm, dày 3mm
  • 1x Tấm mica trong: 440x338mm, dày 3mm
• phần gỗ (độ dày từ 15 đến 22mm):
  • 4x thanh gỗ 550x55x18mm
  • 2x tấm gỗ 440x440x18mm
  • 1x tấm gỗ 450x400x18mm
  • 1x tấm gỗ 443x100x18mm
• 8x vít M4x30mm (cho bản lề)
• 12x vít M4x16mm (cho tay nắm cửa)
• Đai ốc lục giác M4: 12x
• Các chi tiết in 3D cho bản 3 tầng Pro

Các chi tiết in 3D:

Mình đã in và kiểm tra tất cả các bộ phận bằng nhựa PETG.

• Vật liệu: PLA, PETG, ABS
• Chiều cao lớp in: 0.2mm
• Một số chi tiết cần hỗ trợ (support)
• Đường kính vòi phun (nozzle): 0.4mm

Với bản Pro, mình đánh dấu các phần dành cho khu vực để cuộn nhựa (tầng giữa) bằng ký hiệu [a]. Đây cũng là gợi ý để bạn in các chi tiết này bằng màu nhấn (của mình là màu cam).

Ý nghĩa tên file STL:

• [a]: màu nhấn (phần giữa của bản Pro, của mình là cam)
• x2: cần in 2 lần
• IL1: chi tiết cho IKEA Lack 2 tầng
• IL2: chi tiết cho IKEA Lack 3 tầng bản light
• IL3: chi tiết cho IKEA Lack 3 tầng bản Pro

Hướng dẫn lắp ráp:

Đây là thiết kế dạng module nên mình sẽ giải thích theo từng phần. Bạn có thể kết hợp chúng tùy theo nhu cầu.

Sử dụng chủ yếu là vít gỗ 3.5x12mm, ngoại trừ các chỗ khác biệt đã được ghi chú!

1] Lắp bản lề:

Cắt bỏ phần đầu của bốn vít M4x30, để phần ren còn lại dài 24mm.

[đỏ] Lắp thanh M4 dài 24mm vào mỗi chi tiết bản lề.

[cam] Góc tròn của bản lề phải nằm ở phía ngoài.

2] Lắp khung bao (Enclosure Stage):

Làm theo các bước hướng dẫn trong hình ảnh (2.1 đến 2.10). Lưu ý lắp các chi tiết góc, giá đỡ mica, đi dây LED và lắp cửa bằng nam châm một cách cẩn thận.

3] Nắp trên (Top cover):

Lắp đặt theo phiên bản bạn chọn. Lưu ý kỹ phần nắp có bản lề cho phiên bản 2 để hỗ trợ MMU2S.

4] Khu vực để cuộn nhựa (Filament spool storage):

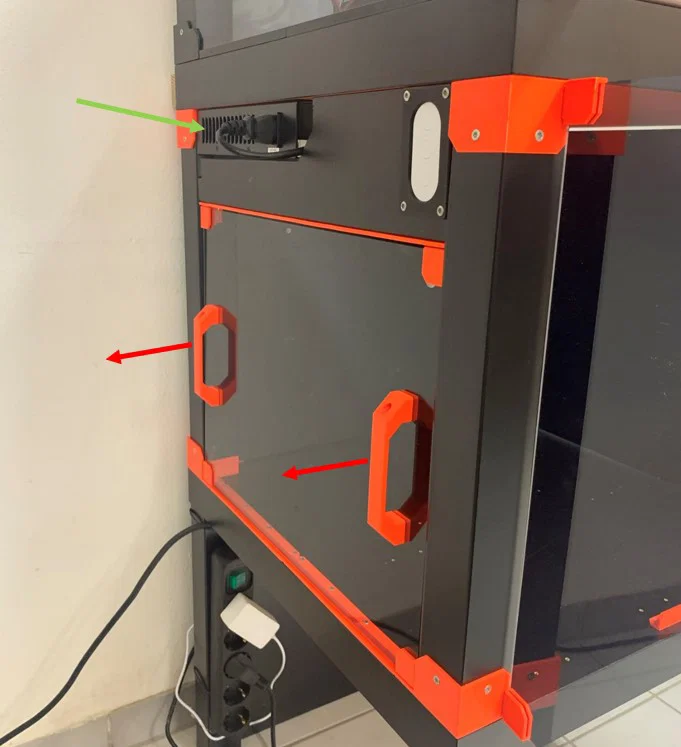

Áp dụng cho bản Pro. Thực hiện tương tự như khung bao nhưng cần lưu ý kỹ việc tạo lỗ đi dây và lắp đặt tấm chắn hông cho PSU.

Hy vọng mọi người có trải nghiệm lắp ráp thú vị! Nếu có thắc mắc, đừng ngần ngại hỏi mình nhé!
