MCRN Donnager MMU cho Prusa XL-5T

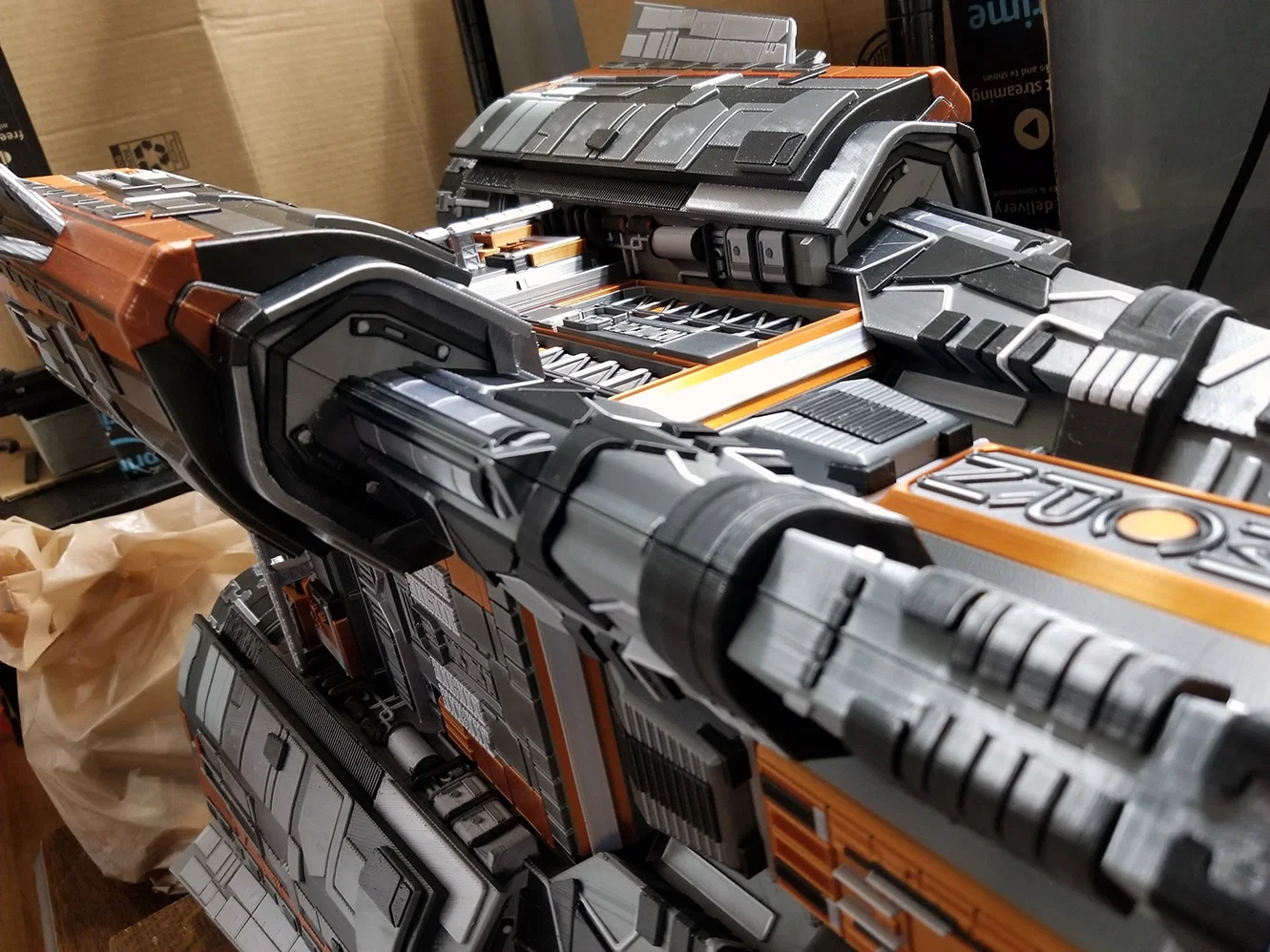

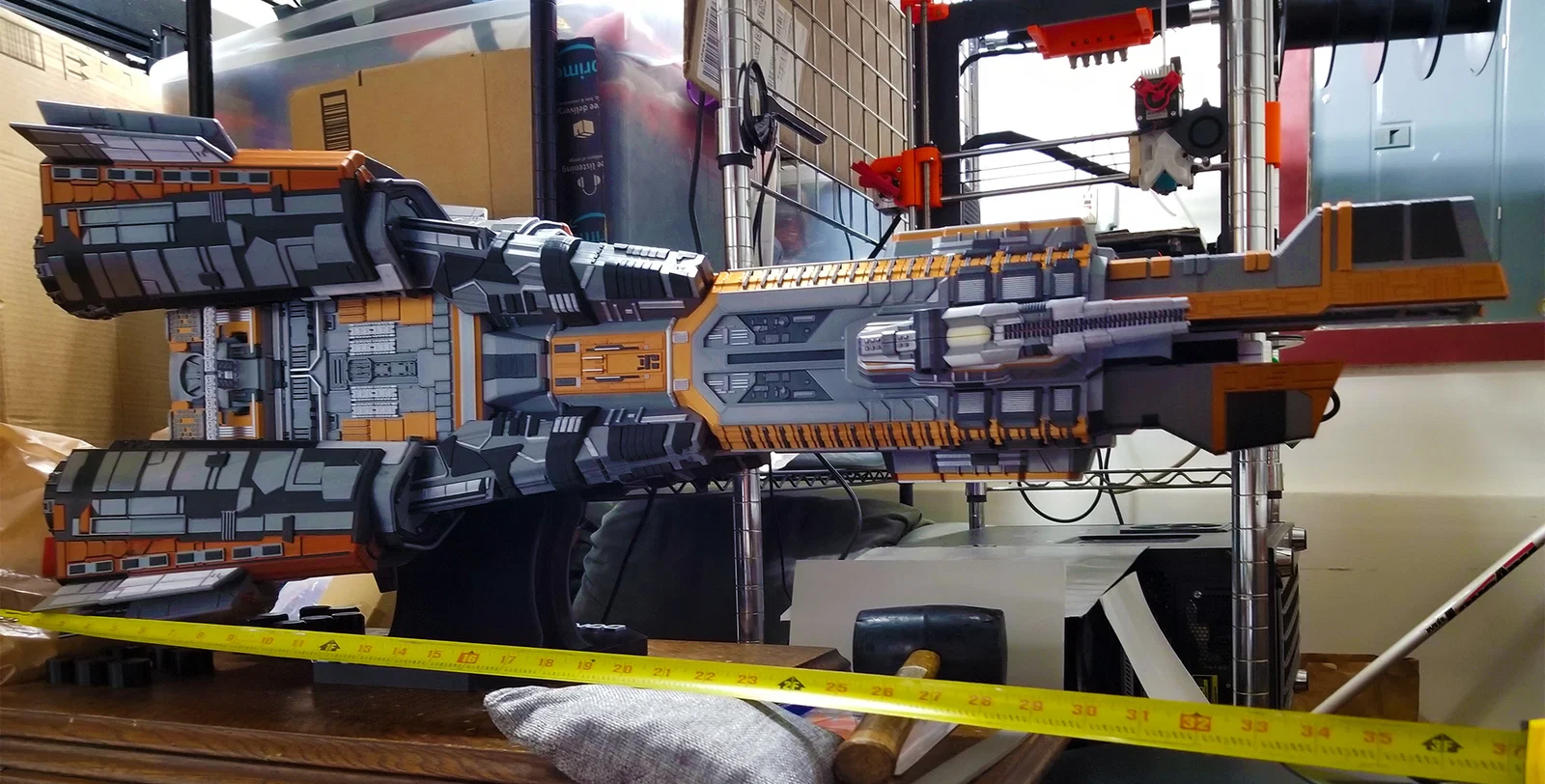

Bạn có thể scale lớn hơn chút nữa, nhưng 280% là con số tròn đẹp và gần như là kích cỡ lớn nhất mà bạn in được Donny trên Prusa XL mà không phải chia nhỏ thêm phần. Thành phẩm dài khoảng ~38in/97cm. Nếu mình nhớ không lầm (IIRC) thì mình mất gần cả tháng để vọc vạch và in xong hết các part chỉ với một chiếc Prusa XL. Có 20 plates cần in và đa số plate mất hơn một ngày mới xong khi bật input shaper.

Bản in cũng ngốn khá nhiều filament. Bạn có thể tự tính từ thống kê sau khi slice, nhưng IIRC mình dùng hơn 4kg BlackGrey và MidGrey cho mỗi màu. Theo kinh nghiệm của mình, PLA loại silk chạy ổn hơn các loại PLA khác khi dùng PETG zero-distance làm support structures. Cứ thoải mái dùng loại bạn thích, nhưng nếu bạn thắc mắc vì sao mình không chỉ định tool cho prime tower, là vì nó không cần thiết hoặc còn làm mọi thứ tệ hơn.

Prime tower không bắt buộc, nhưng vì có quá nhiều perimeter nhỏ do nhiều màu nên bản in ra nhìn đẹp hơn nhiều khi có prime tower so với không có. Mình test trên plate DonnyA2_10height và khác biệt rất rõ, nhìn là thấy liền.

Nhớ kiểm tra màu filament trong Plater View để setup filament cho đúng. Mình không dùng đúng y chang một setup cho mọi plate — có lúc 5 PLA, có lúc 4 PLA và 1 PETG, có lúc đổi vị trí màu qua lại, v.v.

Các modifiers dùng để gia cường các điểm liên kết để lúc ráp đỡ bị gãy. Còn lại thì model được set 2 perimeters, mà cộng dồn nhanh lắm vì giữa mỗi màu đều phát sinh perimeters.

Bạn chắc sẽ muốn có metal picks, một deburring tool, và có thể thêm một cây búa cao su mềm — metal picks để gỡ support; deburring tool hỗ trợ làm sạch peg/pegholes; búa cao su chủ yếu để ráp hai nửa engine, nhưng vài cú “tát” chắc tay cũng được.

Filaments:

1. BlackGrey  silkPLA
2. MidGrey  silkPLA
3. LightGrey  silkPLA
4. Orange  silkPLA
5. Yellow  silkPLA
6. White  PLA
7. Glow in the Dark Blue  PLA
8. màu bất kỳ  PETG (supports)

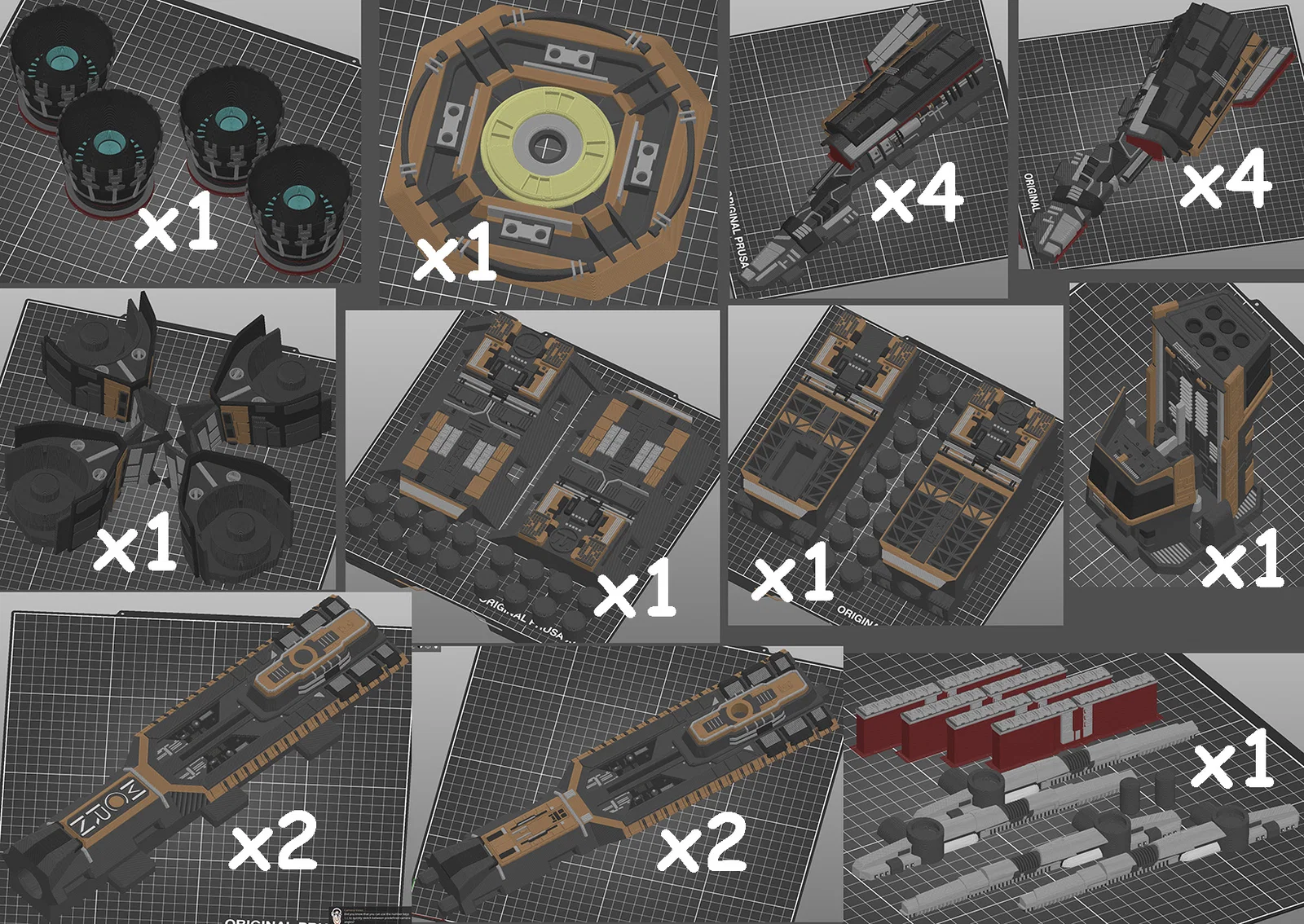

Plate Notes:

DonnyA__T1-BlackGrey,T2-Orange,T3-LightGrey,T4-PETG,T5-MidGrey

• Chỉ cần kéo thả 3 nhóm khác nhau lên plate rồi slice
• In 2 bản của xxx_-_donny-5_2x's

DonnyA__just_engines-2-4x

• Prime tower tuỳ chọn

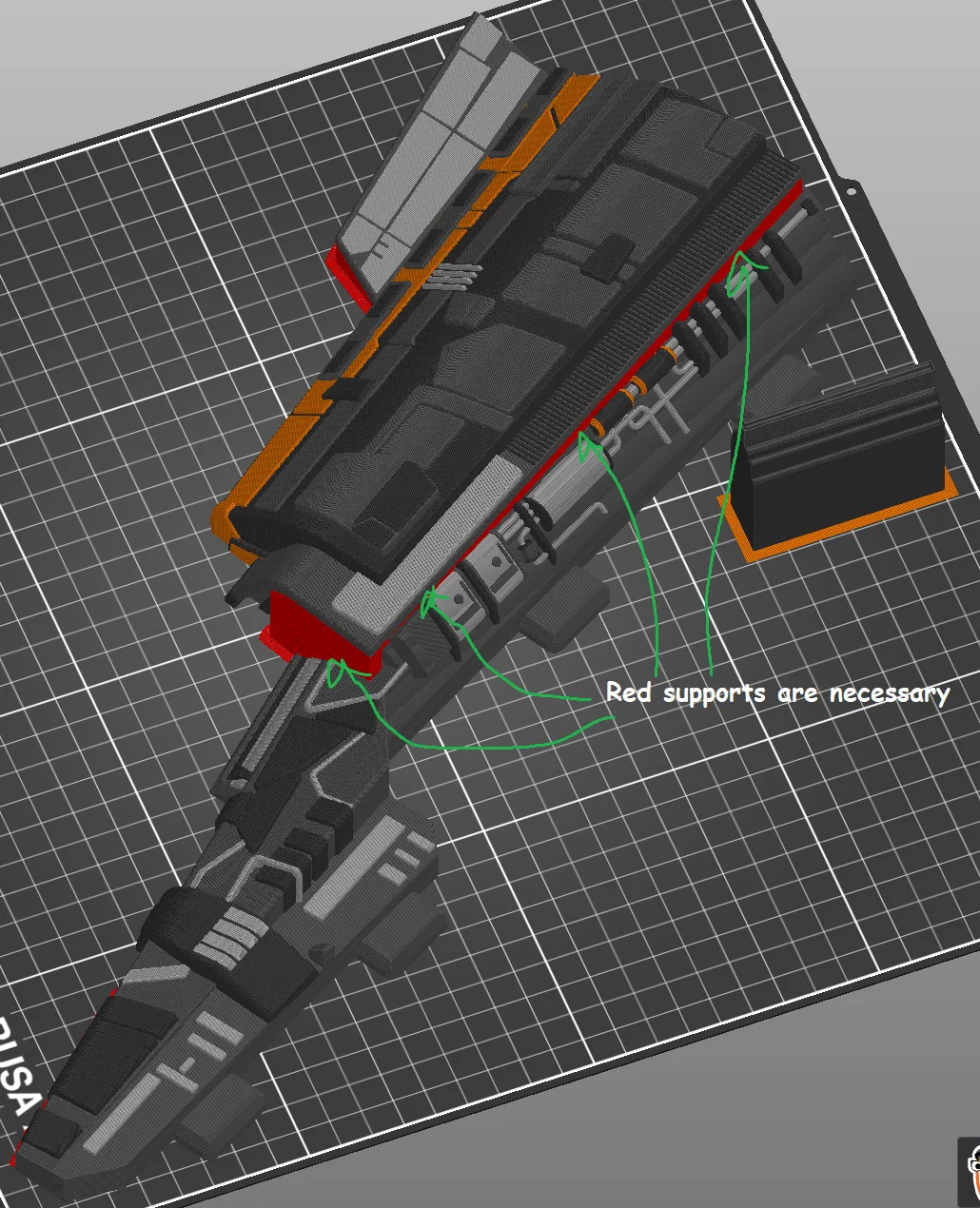

• Các support ngoài là cần thiết nhưng mình chỉ thêm sau khi phát hiện ra chuyện đó, nên bạn có thể phải chỉnh lại chút

DonnyA__just_donny6

• Nhớ dùng ít nhất PS 2.7.2-a2, nếu không sẽ bị lỗi màu
• Trong lúc mình in, prime tower theo setting mặc định bị ngã, nên mình khuyên bạn gia cường nó (brim lớn hơn, stabilization cone rộng hơn, v.v.)

DonnyA2_10height

• In 4 bản của một model rồi in 4 bản của model còn lại (mirrored)
• Plate này dùng layer height .10mm để các đường cong nhìn mượt, bạn muốn đổi thì cứ đổi
• Bạn thậm chí có thể thêm 1–2 top layer để xoá mấy chỗ “đốm” kỳ kỳ đó
• Có một đoạn overhang cần sandwiched support (support PETG in đè lên model PLA để đỡ overhang PLA, có hình đã upload). Gỡ ra chắc cũng không khó nếu có metal pick và kềm mũi nhọn.

DonnyA3_T4-white

• In 2 bản plate này

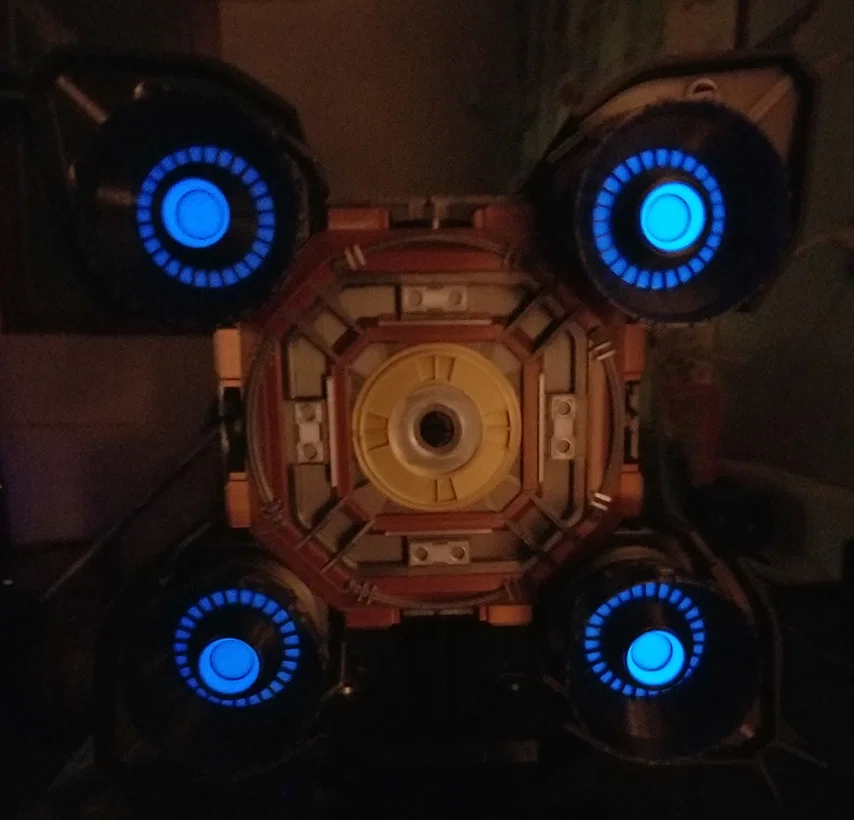

DonnyB_T4n6-GLOWBLUE

• Tool4 được set nozzle .6mm cho filament PLA xanh dạ quang, nhưng mình nghĩ bạn có thể đổi về .4mm dễ thôi nếu muốn hoặc nếu lười thay nozzle
• Lưu ý rất nhiều điểm cần dè chừng khi in multi-nozzlesize nếu bạn chỉnh setting của plate này

DonnyB_T4n6-GLOWBLUE_FORK-TOWER

• Nếu cuối cùng bạn cần/muốn dùng wipe tower cho plate này thì bạn sẽ phải dùng PS fork này

DonnyC_T1-GOLD

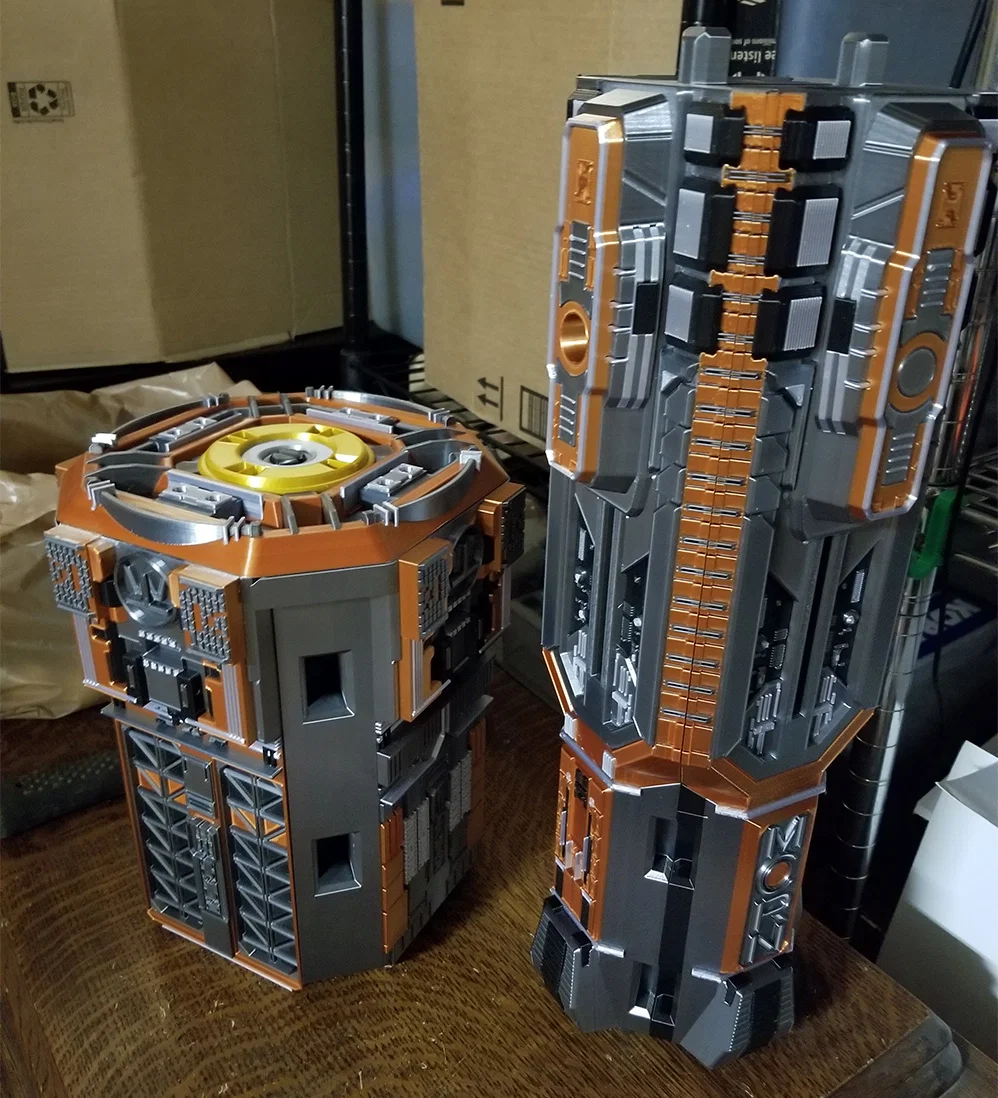

• Lúc ráp, dùng búa cao su mềm và đảm bảo phần giữa được đóng xuống hết cỡ trên cái peg. Nếu bản in đẹp mà mép của part này không khít với phần còn lại thì nghĩa là nó chưa xuống hết. Mấy cái lỗ có vẻ để canh thẳng hàng hơn là để giữ chặt part.

DonnyD-n4s_T2-White

• Ban đầu mình tính in plate này với nozzle .25mm nhưng lười thay. In với nozzle .4mm cũng ổn ___(ツ)_/

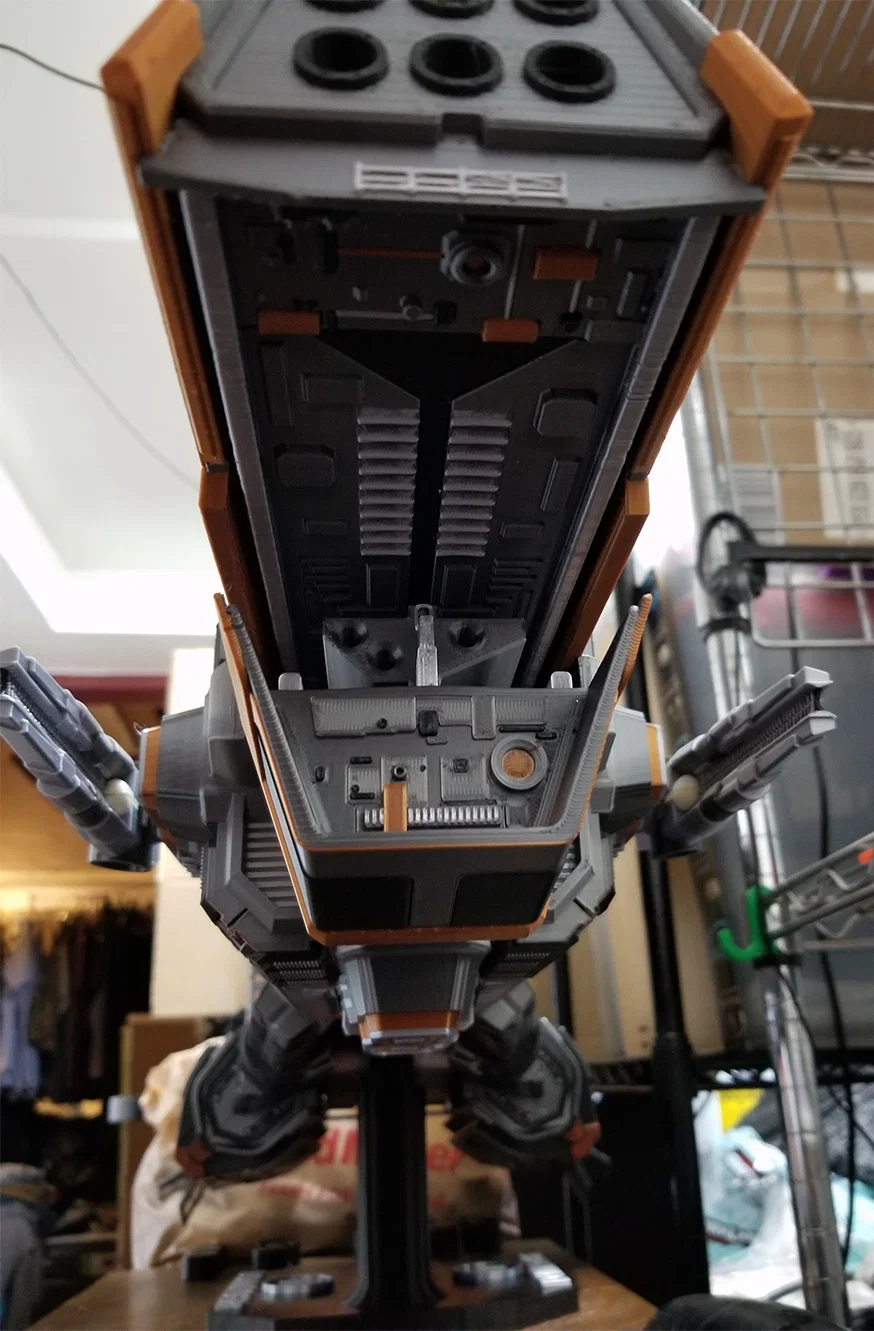

DonnyD_T2-White_stand

• Mình chỉ muốn footprint nhỏ hơn và lười CAD lại.

Other notes:

Mình có sửa/chỉnh khá nhiều thứ sau khi in xong từng plate. Nên hy vọng là mọi thứ sẽ “dễ thở” hơn cho bạn so với mình, nhưng vì mình chưa in lại từ đầu nên cũng không dám chắc 100%. Như mọi khi, cứ dùng setting phù hợp với máy và filament của bạn. Đây chỉ là điểm khởi đầu.

Ngoài ra mình không có file save cho phần pegs, nên bạn cần lấy chúng từ model gốc của Martin.
