Bộ căng dây (Rope tensioner)

Động lực

Mình có một tấm bạt che nắng (shadow/sun sail) được căng bằng dây, và theo thời gian thì dây bị chùng. Mình không muốn phải tháo ra rồi căng lại toàn bộ, vì chỉ cần một cái rope tensioner đơn giản là giải quyết được. Mình khá chắc là đã từng thấy một mẫu tương tự ở đây, nhưng tìm lại không ra – nên mình tự thiết kế lại dựa trên ý tưởng mình nghĩ là sẽ hoạt động.

Giải pháp

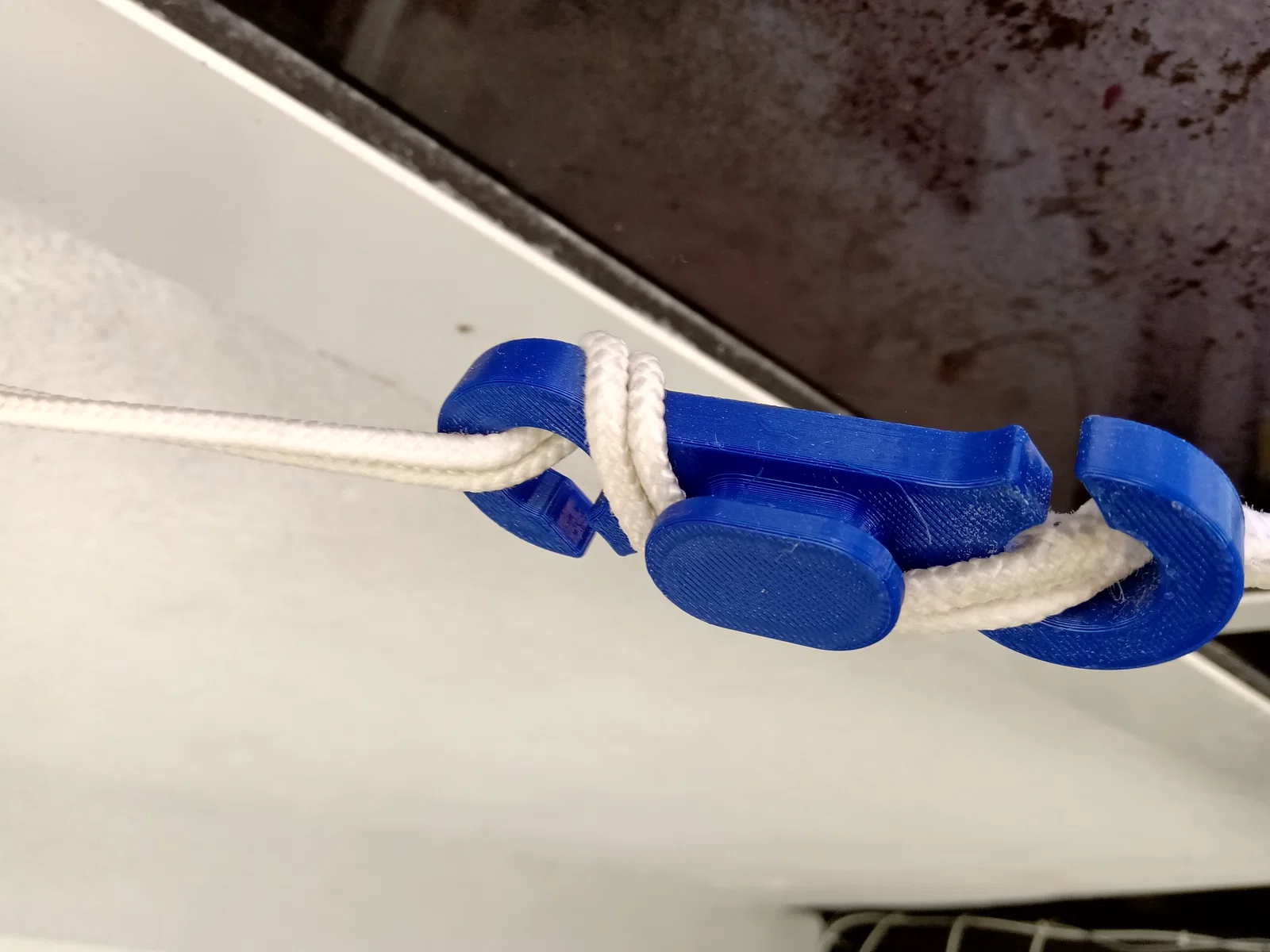

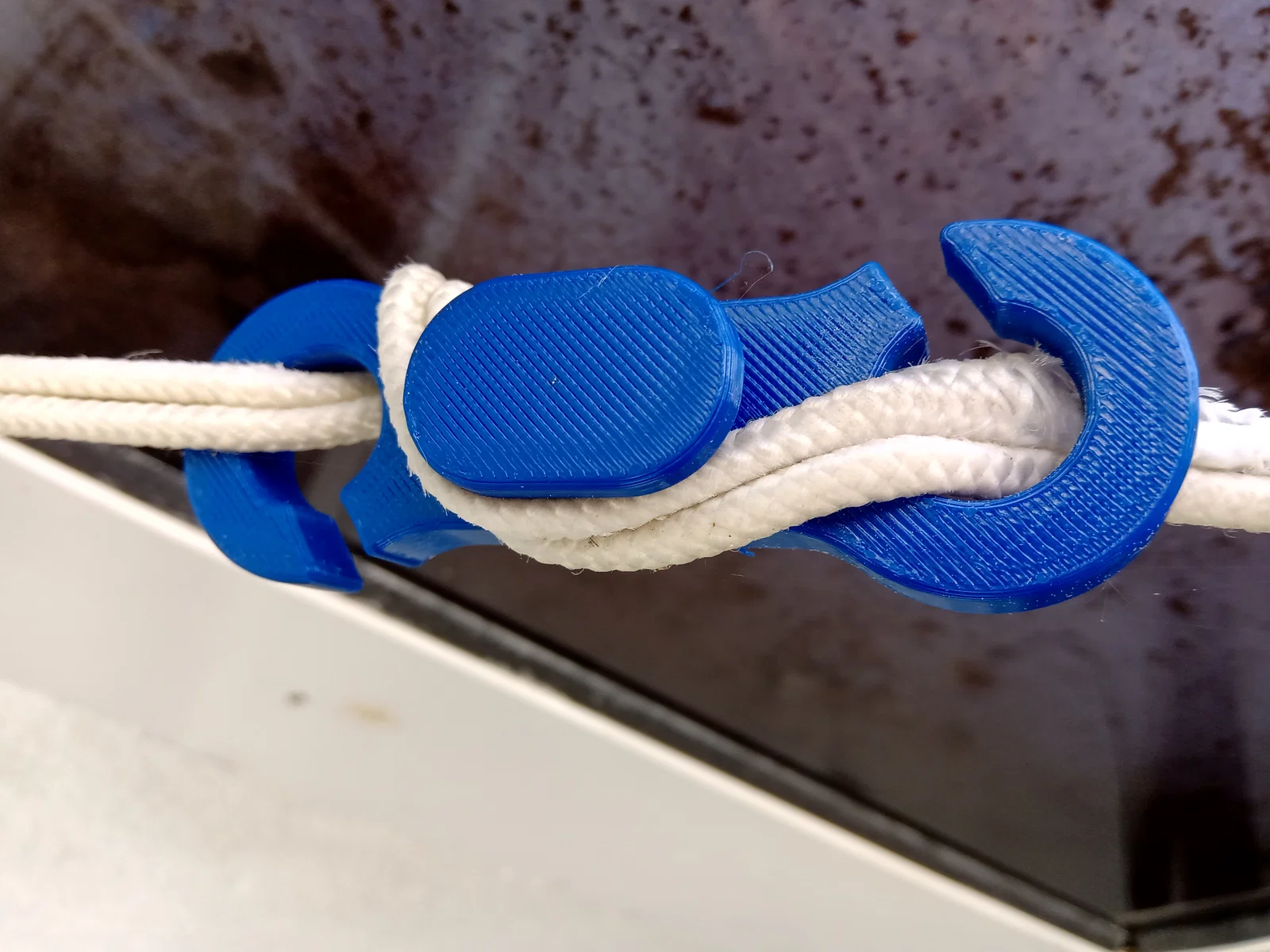

Dây có thể luồn vào từ một đầu, quấn quanh phần giữa (một hoặc nhiều vòng..), rồi đi ra ở đầu còn lại. Cách này giúp giữ dây bám quanh phần giữa để tăng lực căng. Mình làm hai phiên bản; vì bản đầu tiên có vẻ không đủ chắc cho nhu cầu của mình, nên mình đính kèm cả hai bản.

Tùy chỉnh kích thước

Mẫu bị quá nhỏ, quá lớn, quá rộng, không đủ dài, không đủ dày? Mình có đính kèm file thiết kế FreeCAD, nên bạn có thể tự chỉnh theo ý. FreeCAD là phần mềm mã nguồn mở và miễn phí, có trên hầu hết các nền tảng phổ biến.

In 3D

Mình in bằng PETG vì nó được lắp một phần ở ngoài trời (không bị mưa hay nắng trực tiếp, nhưng vẫn có thể gặp nhiệt độ cao..). Cứ dùng đúng orientation của mẫu để in, và tùy máy in cũng như layer height thì có thể cần thêm một ít support. Nếu bạn dự đoán lực kéo lớn, có thể dùng gyroid infill và tăng số lượng walls (perimeters). Theo mình nhớ (mình dùng cũng lâu rồi) thì mình in không cần support và ra vẫn ổn. Nhưng nếu không chắc thì cứ bật support cho an toàn.

Bản chắc hơn (#2) hoạt động rất ổn với nhu cầu của mình, cải thiện độ căng rõ rệt và tấm bạt che nắng giờ không còn bị xệ nữa.
