Hộp mỏ hàn di động Xingyi 245 (星仪245便携烙铁盒)

Tác giả QQ/WeChat: 928737095. Mời mọi người tham gia nhóm QQ: 107327759

Thành phẩm shop chính thức: Hộp mỏ hàn Xingyi 245 2.0 - Taobao

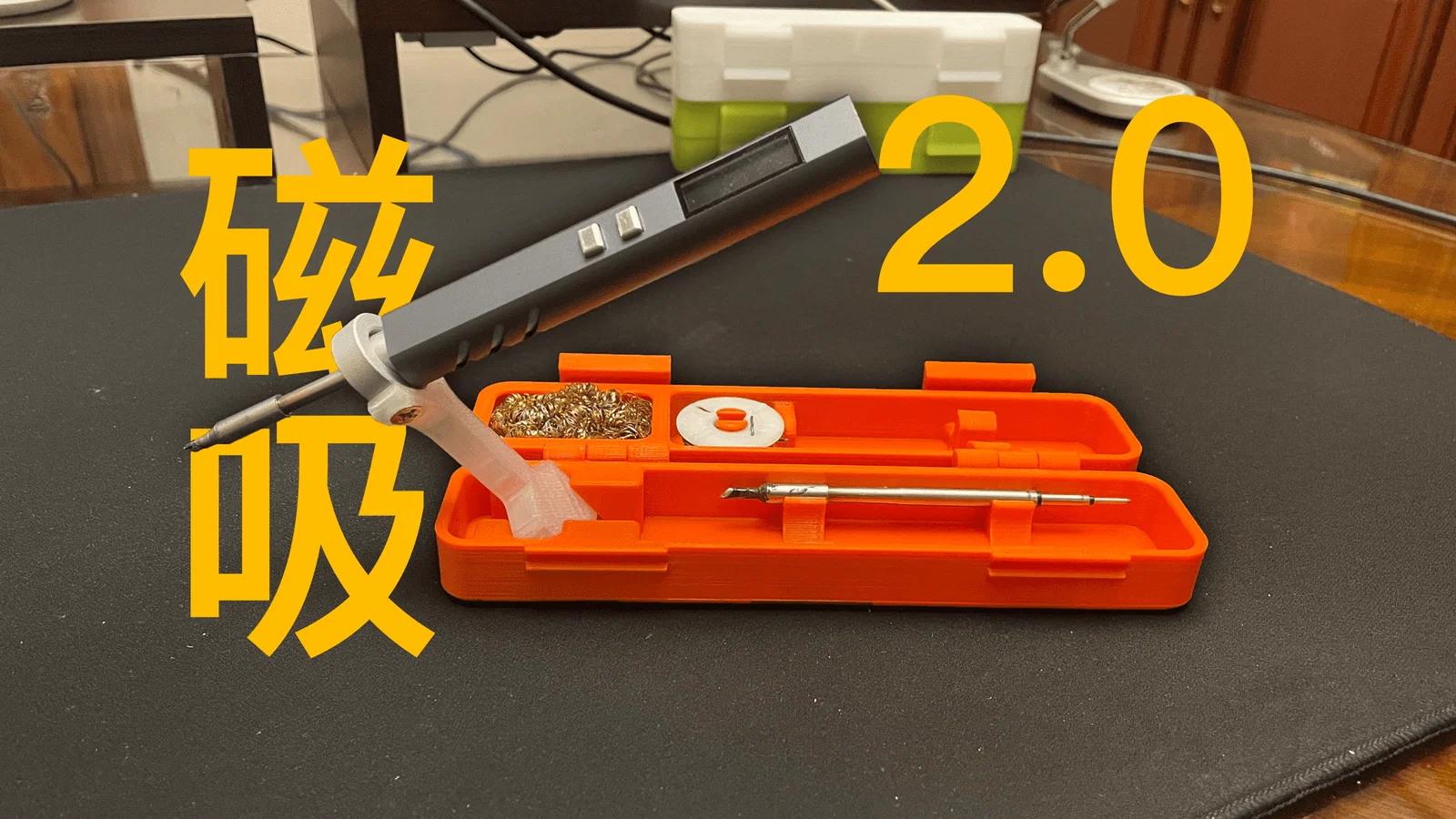

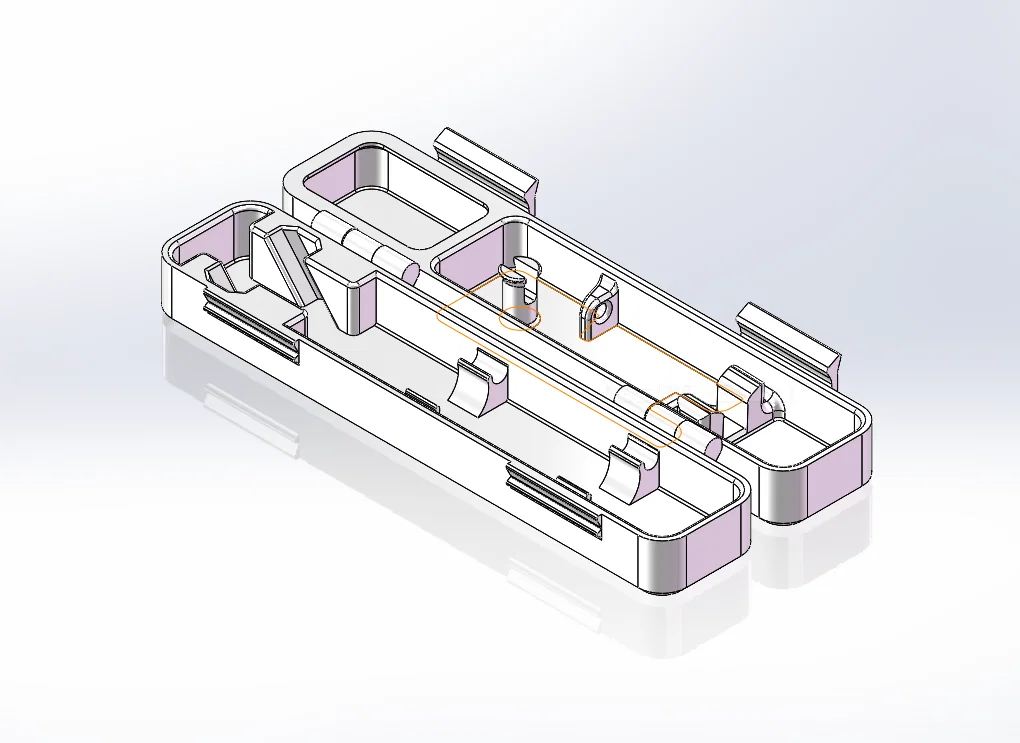

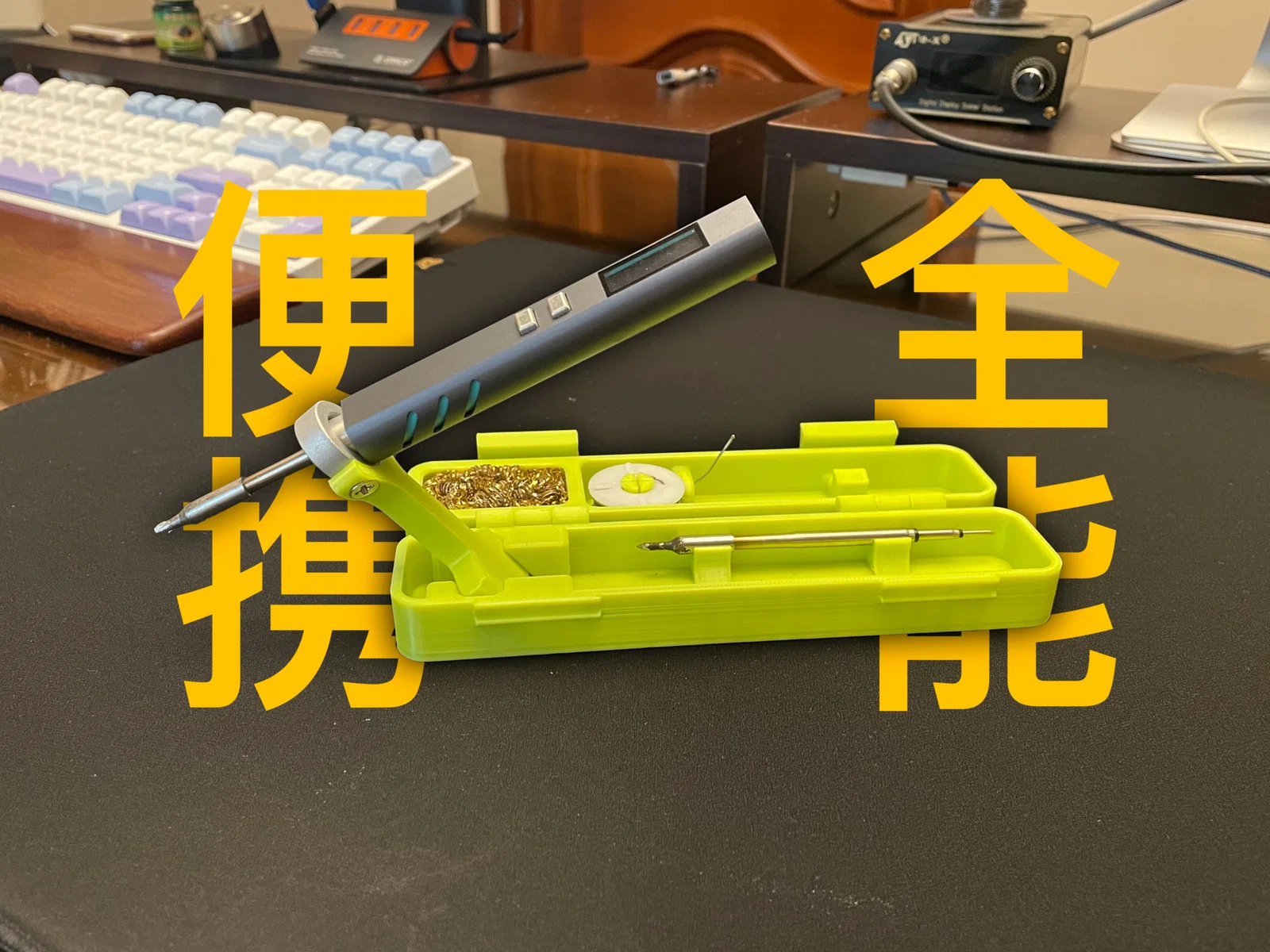

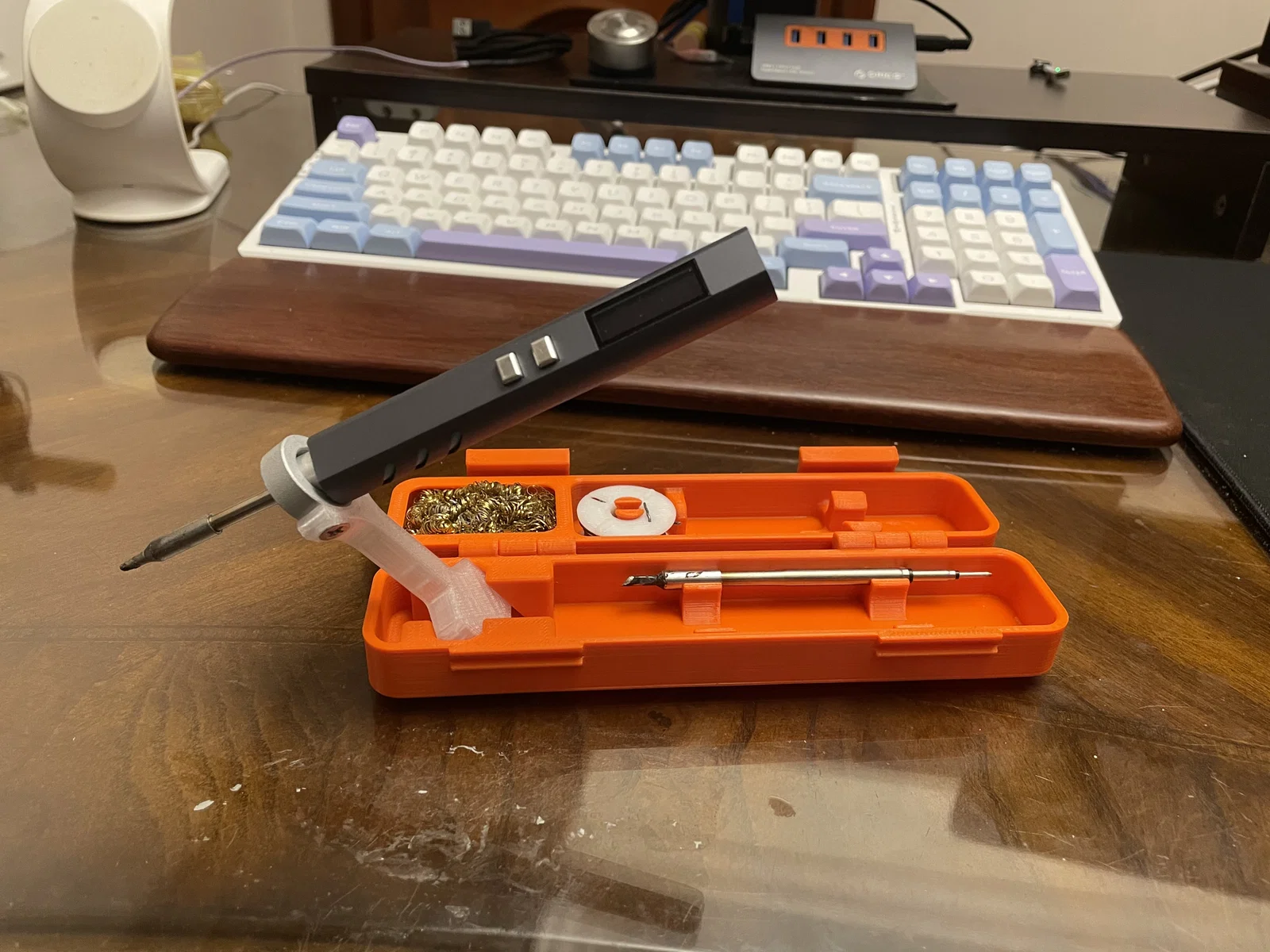

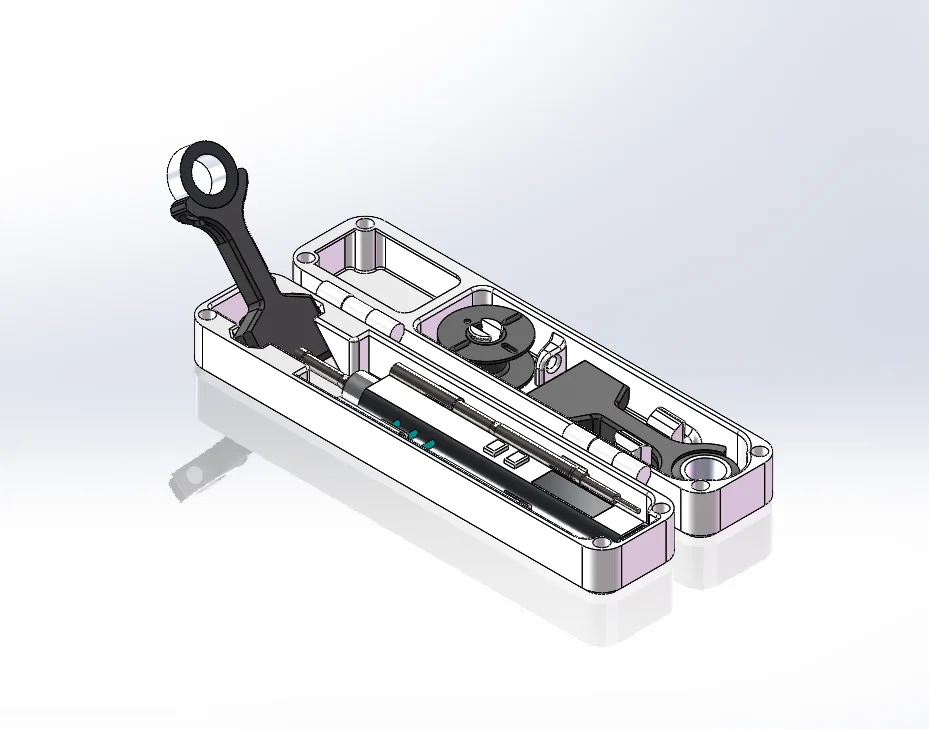

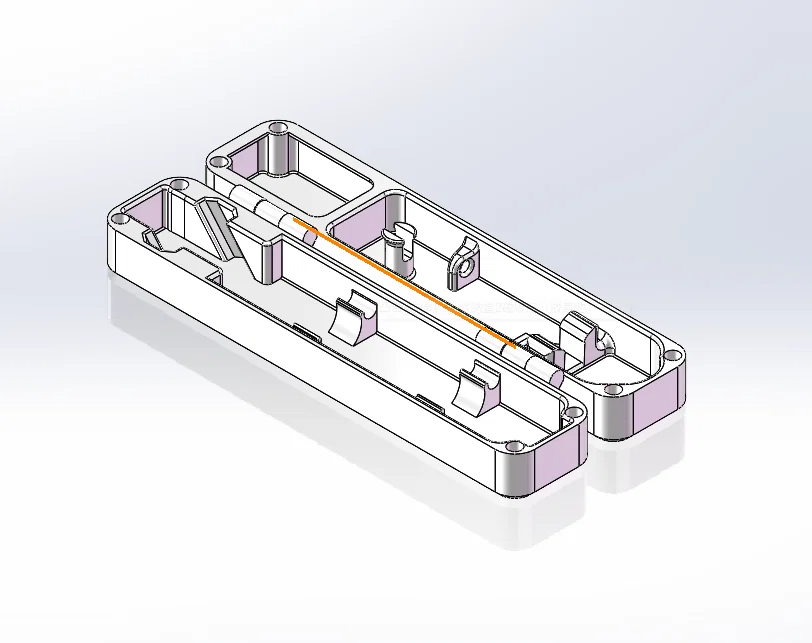

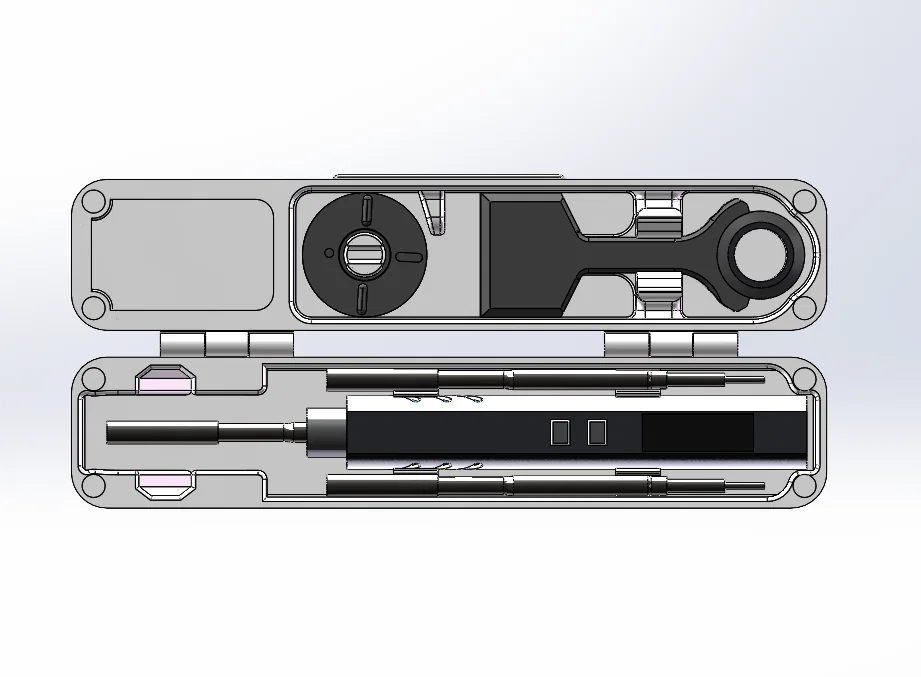

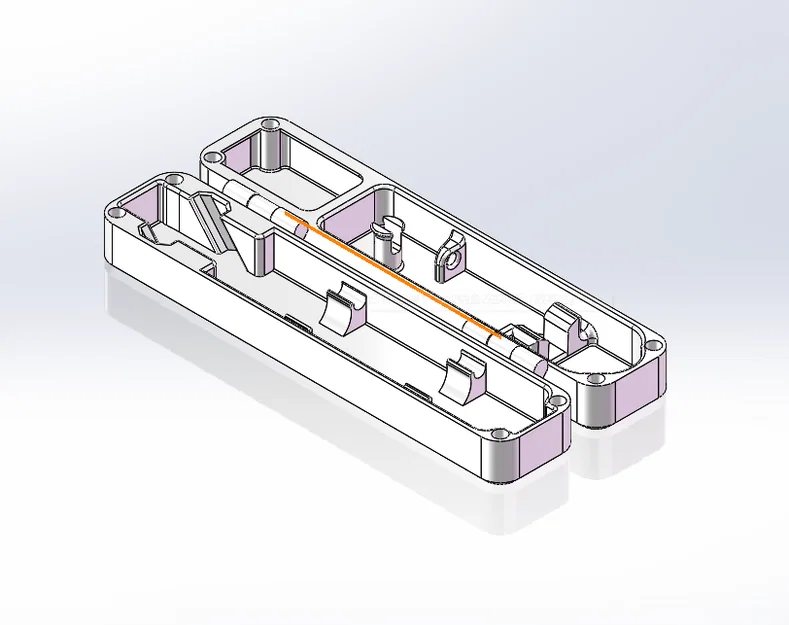

Hộp mỏ hàn di động Xingyi 245, hỗ trợ để thân mỏ hàn, 2 đầu mũi (cartridge) mỏ hàn, 1 cuộn thiếc hàn, bông lau/chùi. Có hỗ trợ chức năng làm giá đỡ mỏ hàn.

Vòng kim loại của giá đỡ mỏ hàn dùng vòng cố định có đường kính trong 12, đường kính ngoài 20, dày 8 (không đề xuất shop cụ thể ở đây, mọi người cứ chọn loại trên Taobao tầm 0.9 tệ có freeship là được).

Dùng vít M5 * 8, phần cổ đầu 7mm để cố định vòng kim loại: Vít chìm chữ thập inox 304 - Tmall

Bản nam châm (magnetic) dùng nam châm đường kính 5mm, dày 4mm; tổng cộng cần 8 viên (không đề xuất shop ở đây, khuyến nghị dùng nam châm N52).

Nắp trên của khoang cuộn thiếc cần bôi keo để dán; mặt nắp có phần gờ/lồi quay ra ngoài. Chỗ lắp nam châm cũng cần bôi keo để dán, nhớ phân biệt cực N/S. Khuyến nghị dùng keo khô nhanh như 502.

Khuyến nghị in PETG. Nếu độ chính xác/độ khít của máy in chưa đủ, có thể cân nhắc chỉnh kích thước viền ngoài theo trục x-y khoảng 0.01–0.05.

Cập nhật 2023/10/6: thêm bo tròn nhỏ ở mép cạnh tường trong; tăng độ chắc khi cất giá đỡ mỏ hàn

Cập nhật 2023/11/6: vị trí cất giá đỡ mỏ hàn thêm độ dốc 2°, lấy ra dễ hơn

Cập nhật 2023/12/15: nâng cấp 2.0, thêm bản nam châm; vỏ ngoài thêm chamfer; thiết kế lại cách cố định phần mỏ hàn/khoang cuộn thiếc, cuộn thiếc lấy ra dễ hơn, cố định mỏ hàn chắc hơn.

Cập nhật 2023/12/23: chỉnh trải nghiệm lấy mỏ hàn, lấy ra không còn cấn tay (cảm ơn Long Hạo Dực đã góp ý hướng giải). Chỉnh dung sai vị trí lắp nam châm của bản nam châm, lắp dễ hơn.

Cập nhật 2024/1/17: tối ưu chi tiết, tăng độ bền vị trí đặt mũi (cartridge) mỏ hàn ở một mức nhất định

Cập nhật 2024/4/7: chỉnh khe hở lắp ghép ở một số vị trí; bản lề mượt hơn, giảm rung/lắc; khe hở lắp ghép tối thiểu 0.15; cập nhật hỗ trợ để loại mũi mỏ hàn mới.
