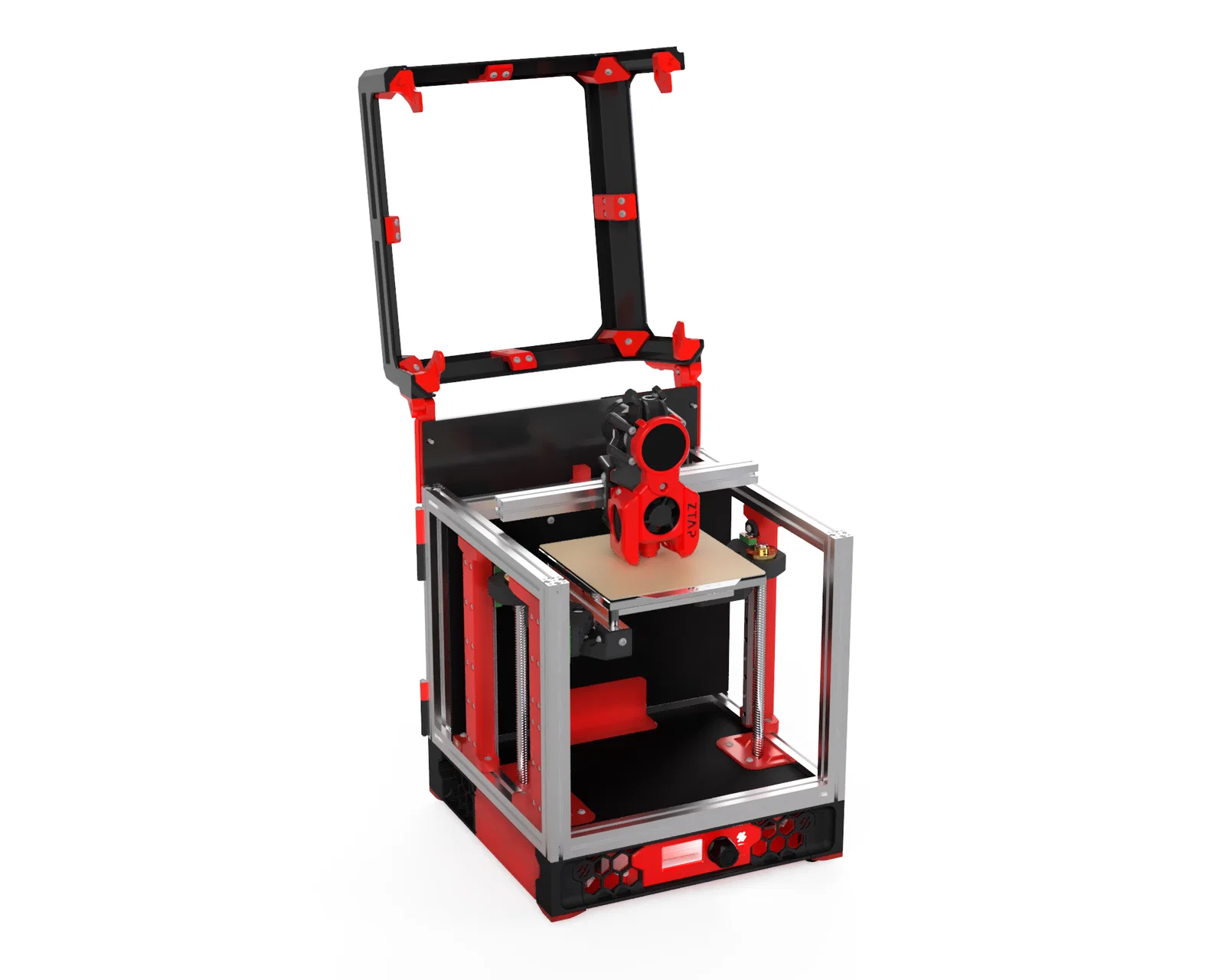

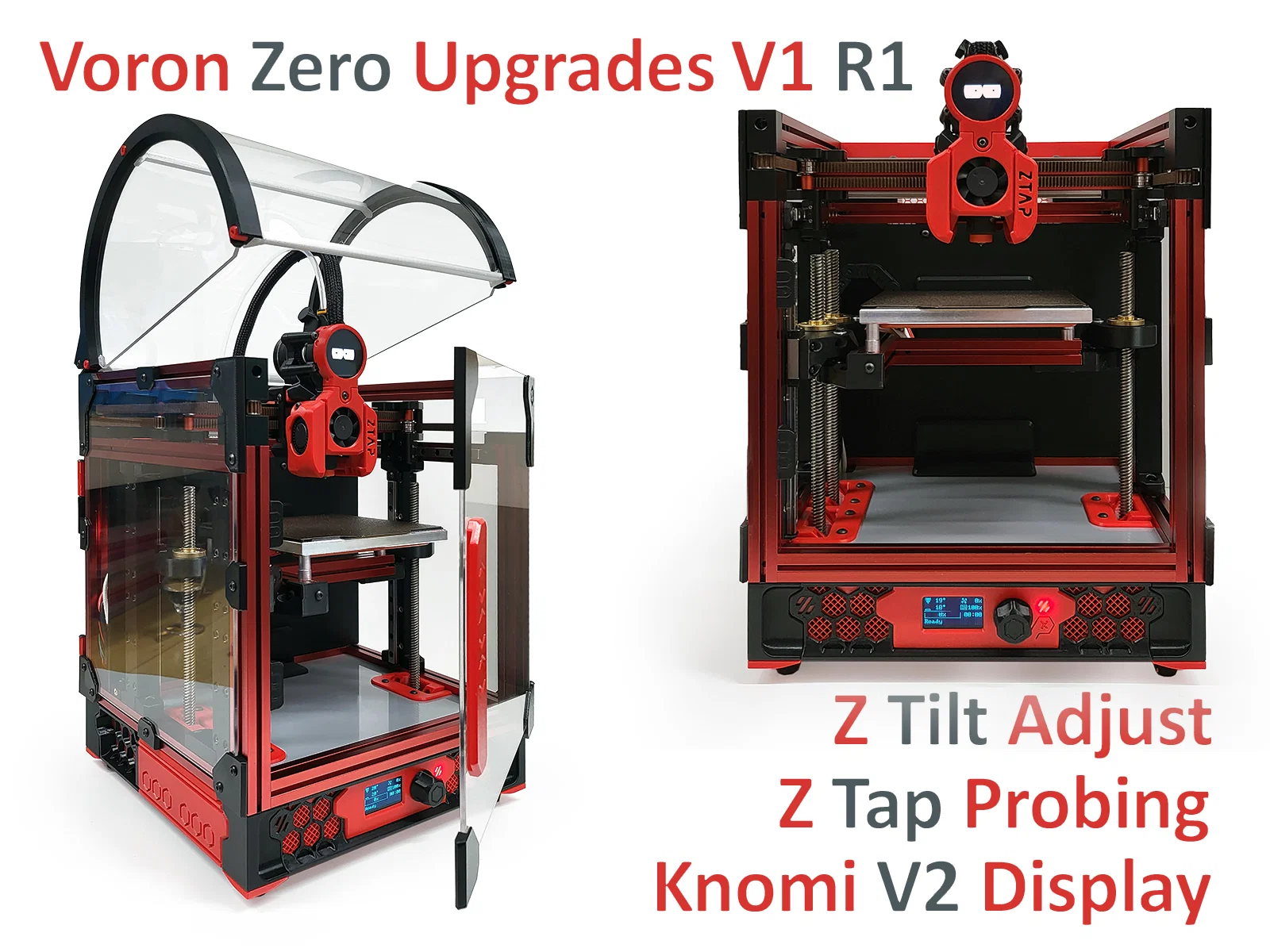

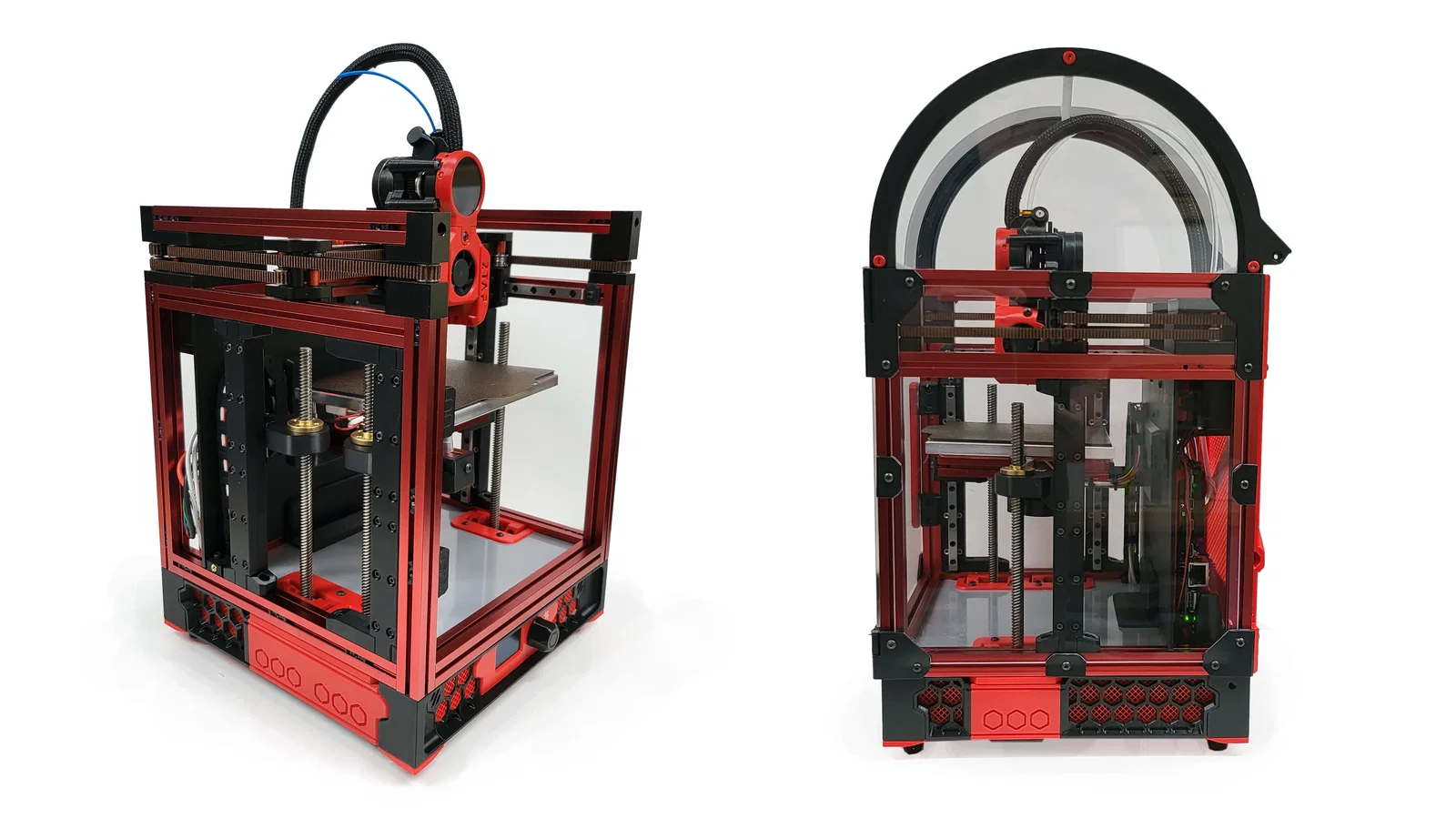

Voron 0 ZTap Probing, ZTilt Adjustment & Màn hình Knomi V2

Đây là một series nâng cấp cho Voron 0, bao gồm Voron 0 ZTap Probing, ZTilt Adjustment & màn hình Knomi V2.

Ghi công đầy đủ & cảm ơn đội ngũ Voron Design Team cho thiết kế Voron 0 gốc và các file CAD mà bản nâng cấp này dựa trên đó.

06\04\24 - Phát hành CAD R1 & đã upload BOM

07\04\24 - Đã upload cấu hình Klipper Probe & ZTilt của mình

STL Files & tài liệu hỗ trợ lắp đặt sẽ cập nhật sau

Video hướng dẫn tại đây:

R1 Release Notes

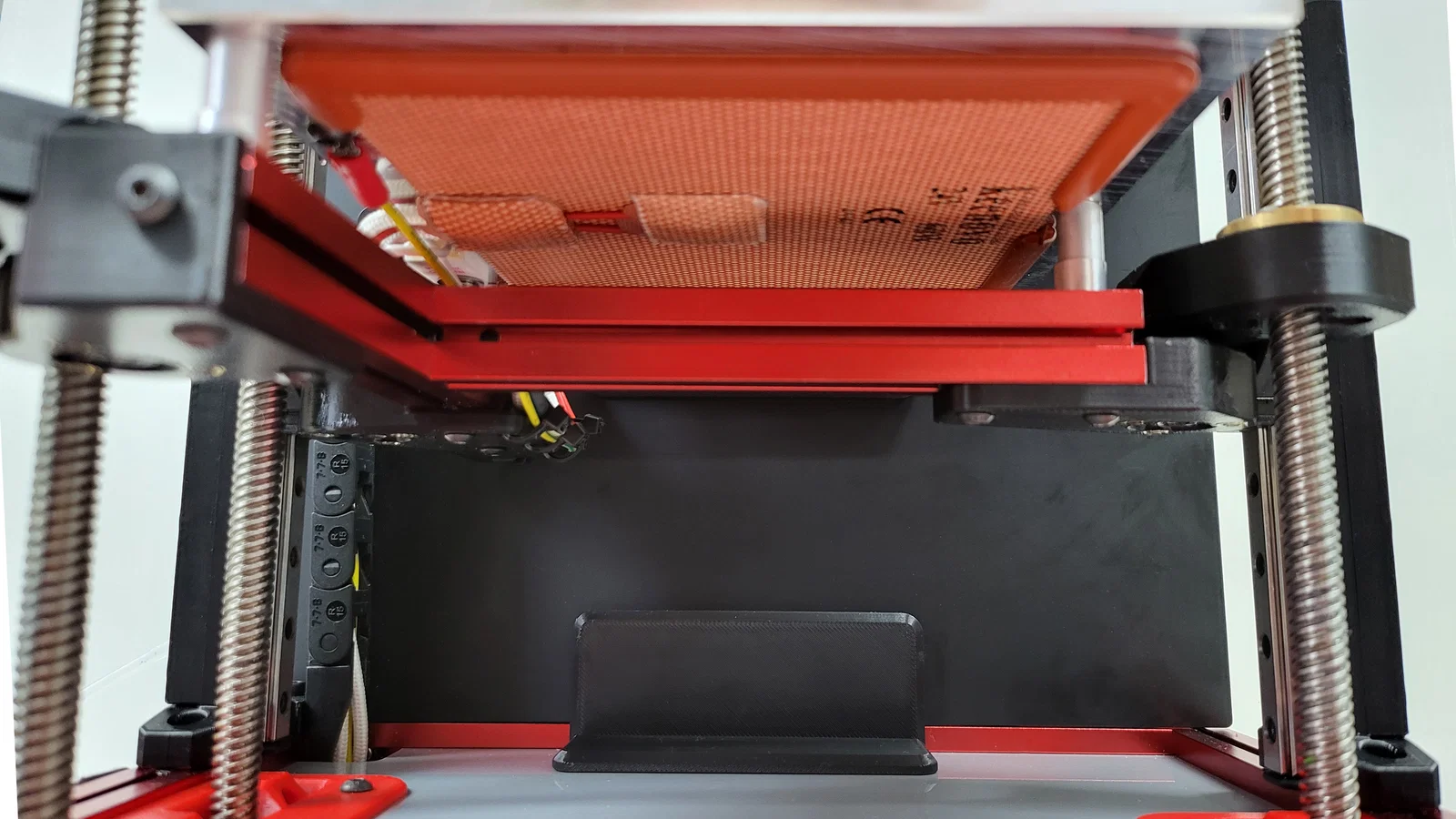

1. ZTap probing sẽ không hoạt động với cấu hình stock Nema 14 single lift. Thiết kế đã được test thành công với dual và triple Z lifts dùng motor Nema 17.

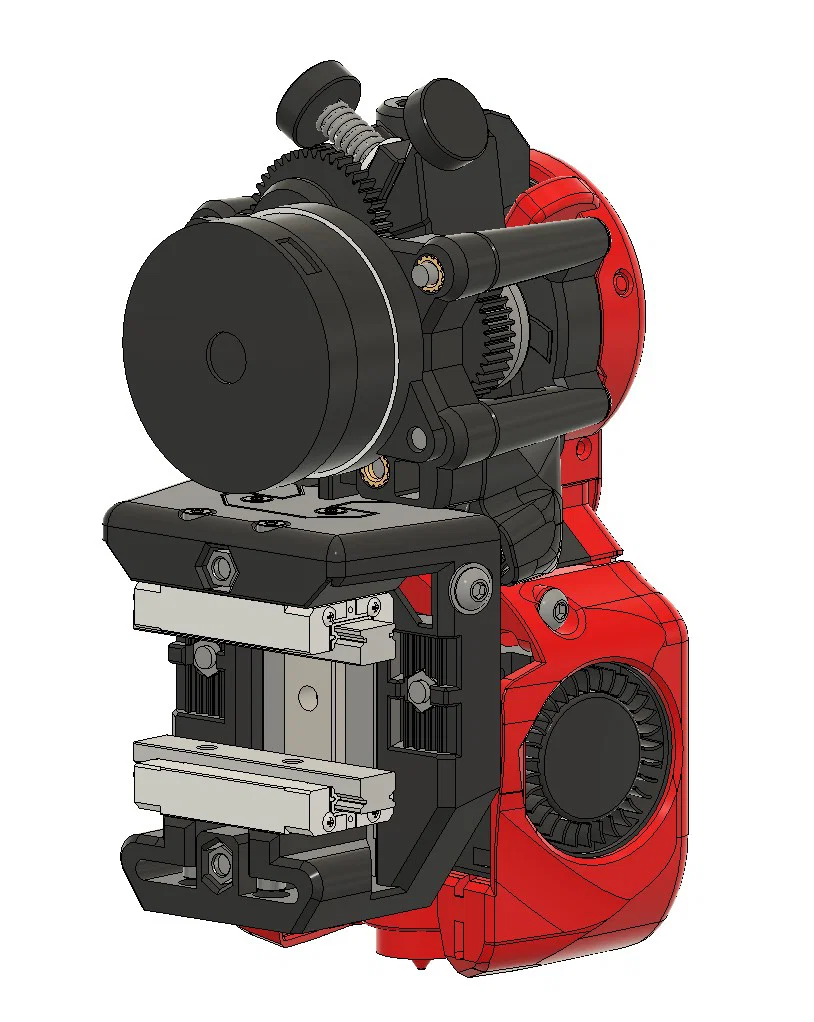

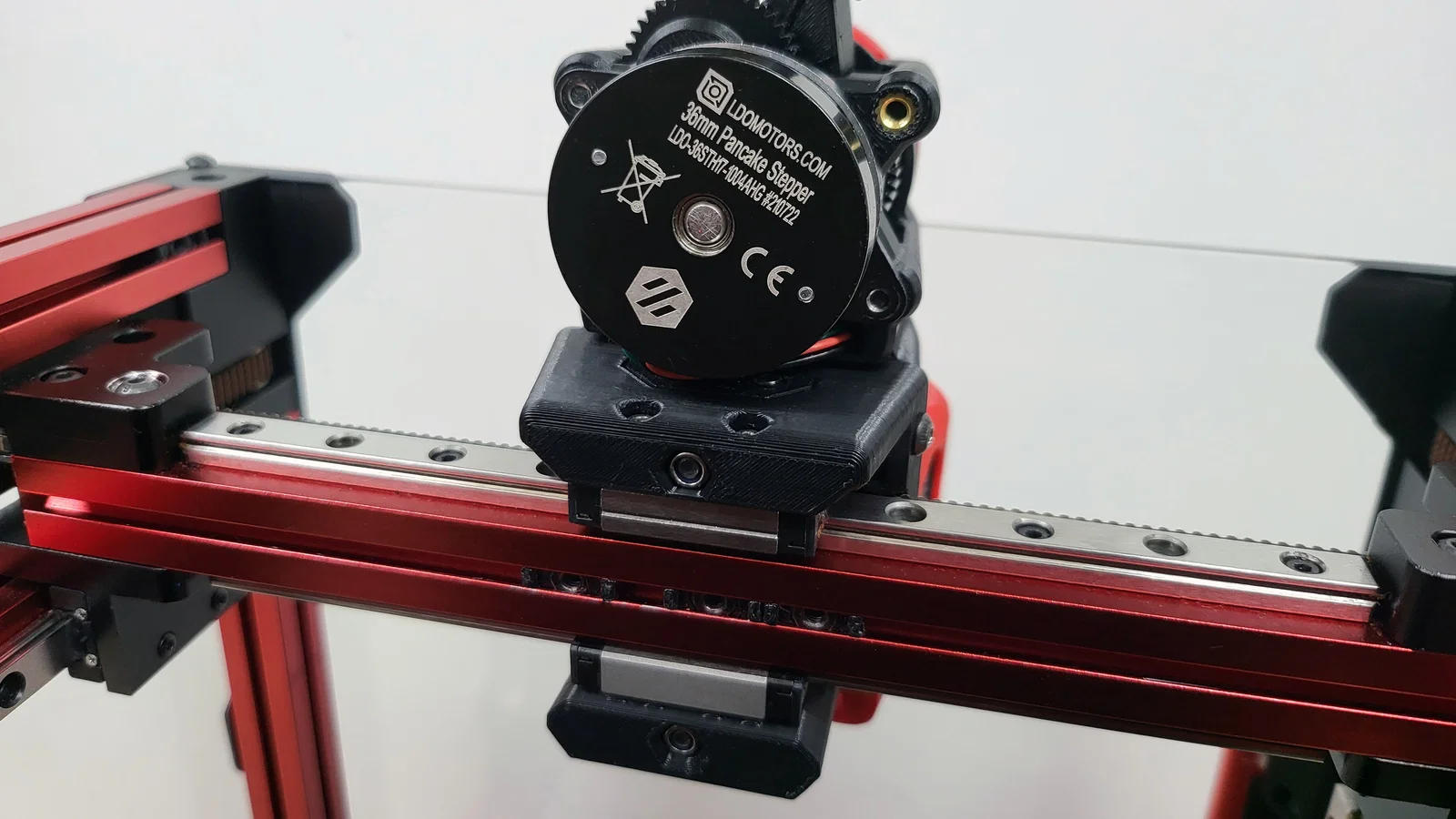

2. ZTap cần thêm một Linear Rail MGN7H x 150mm thứ hai cho X Gantry.
3. Thiết kế Tap PCB có thể khác nhau tùy nhà sản xuất. Vui lòng đối chiếu với file CAD trước khi lắp, phòng trường hợp cần chỉnh sửa gì đó.
4. Về phần hardware, mình đã phải rà CAD khá cực để ra số lượng BOM. Mình không đảm bảo là không có sai sót. Vì vậy nếu không chắc thì vui lòng kiểm tra lại file CAD.
5. Giống như mọi thứ trên Voron 0, một số chỗ khá là “lắt léo”. Bạn nên chuẩn bị tinh thần phải tháo lắp đáng kể để hoàn thành một vài phần của các nâng cấp này.

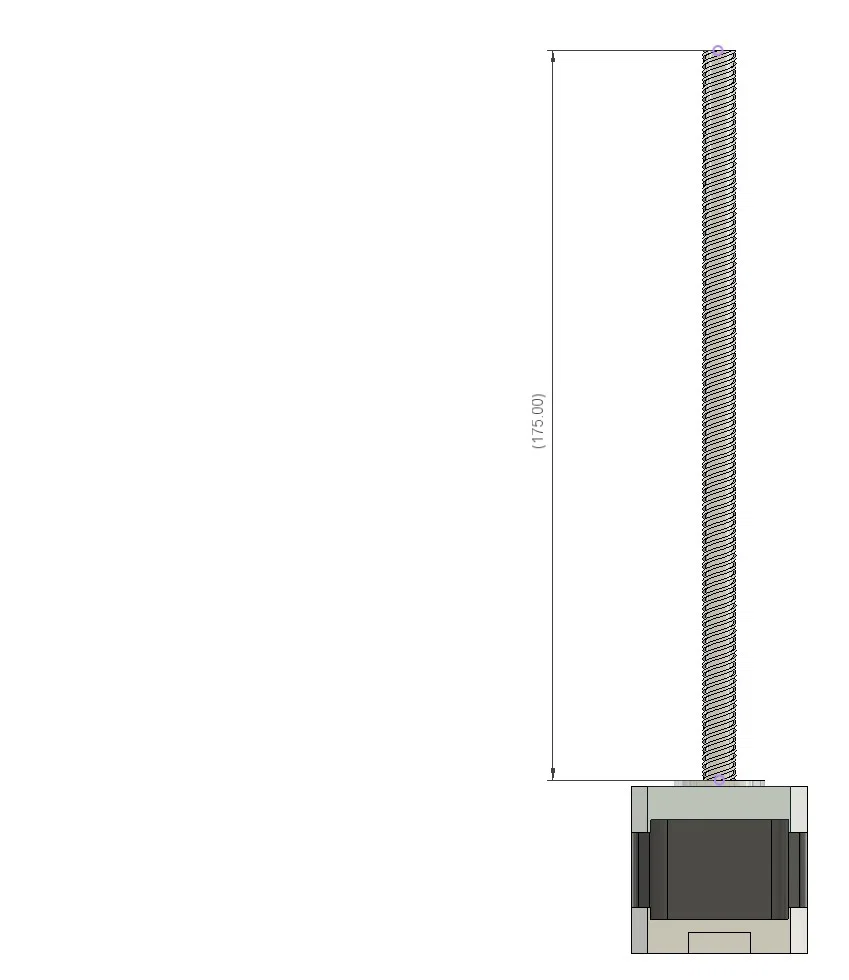

6. Lead screw tích hợp của motor Nema 17 (mình dùng đồ dư từ một bản build HEVO) cần cắt xuống còn 175mm để không vướng Fan Cowling của hot end. Hoặc bạn phải kéo dài/skirt hoặc kê ra để dùng lead screw dài hơn. Lead screw tương đối dễ cắt bằng cưa sắt (hacksaw).

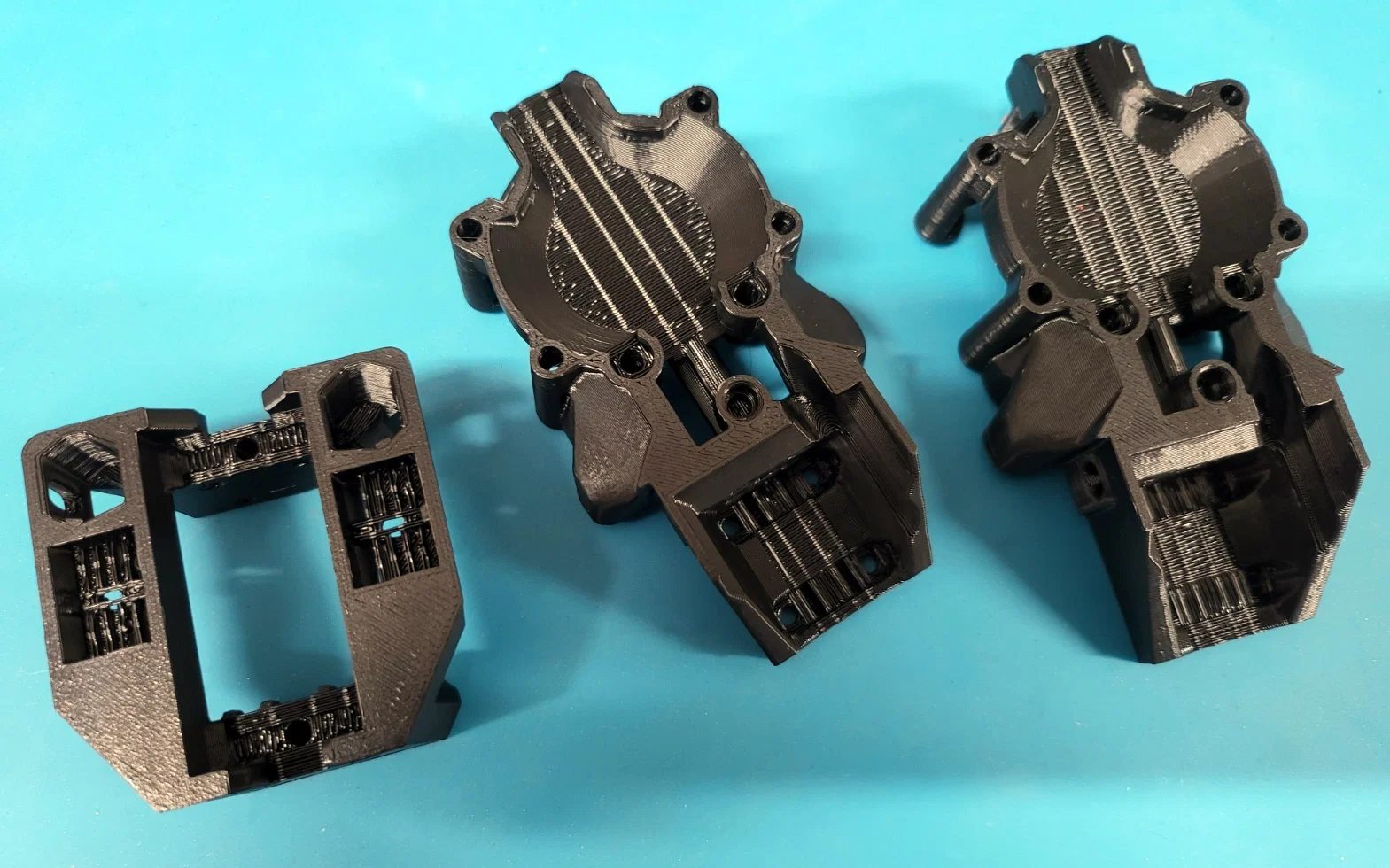

7. Các chi tiết ZTap cần một chút bridging. Mình có cung cấp integrated support\bridging helper để dễ hơn. Support đang tắt mặc định trong CAD.

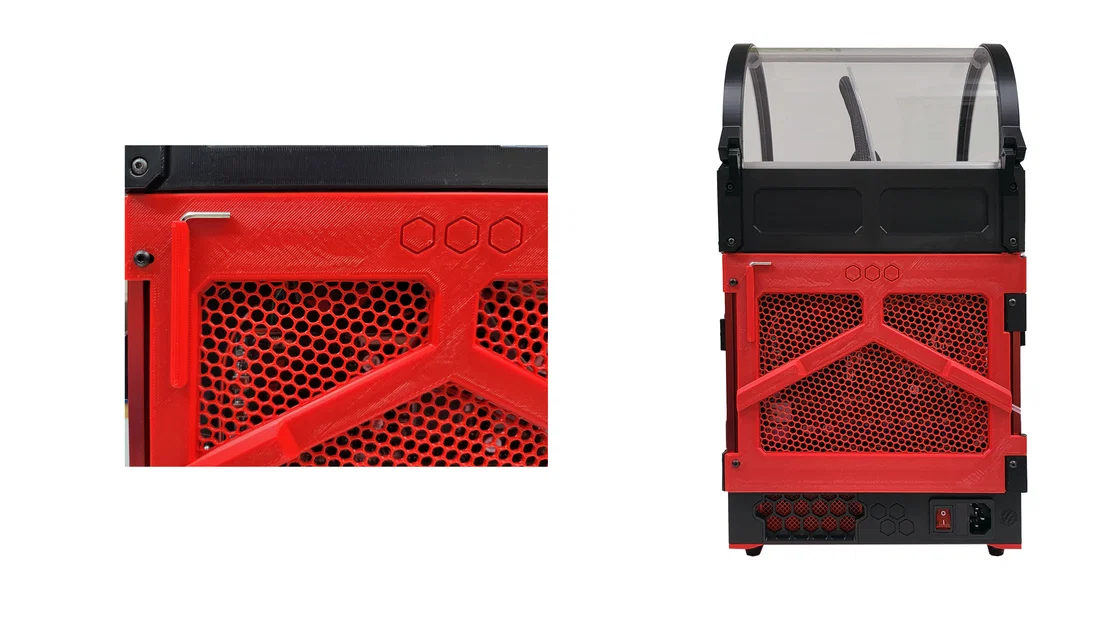

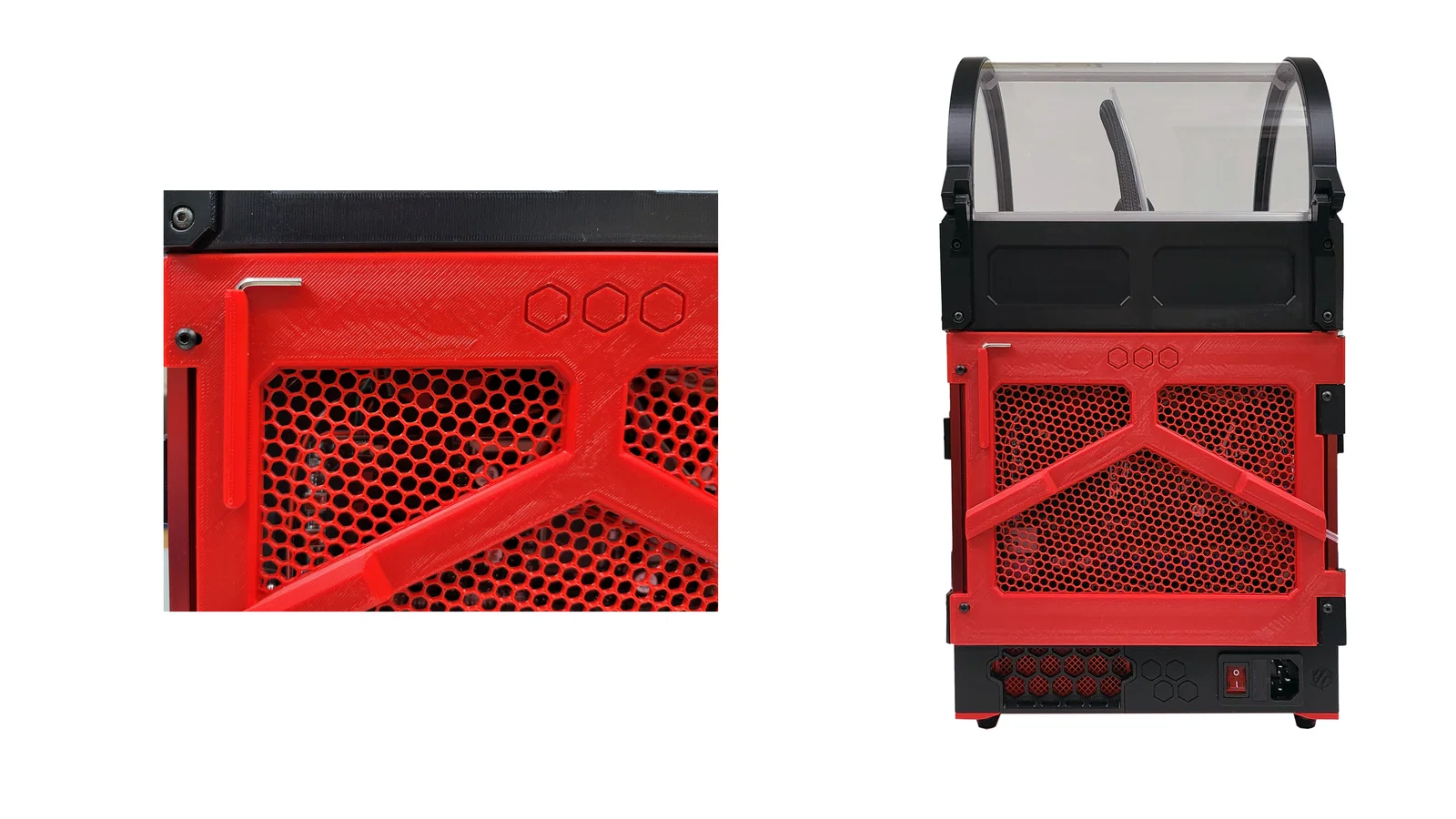

8. Các chi tiết insert để tạo lỗ/hoa văn thông gió trong Rear & Base Panels nằm trong các sub groups và đang tắt mặc định. Bạn sẽ cần export chung với panel sang slicer, rồi split & chỉnh lại cho phù hợp.

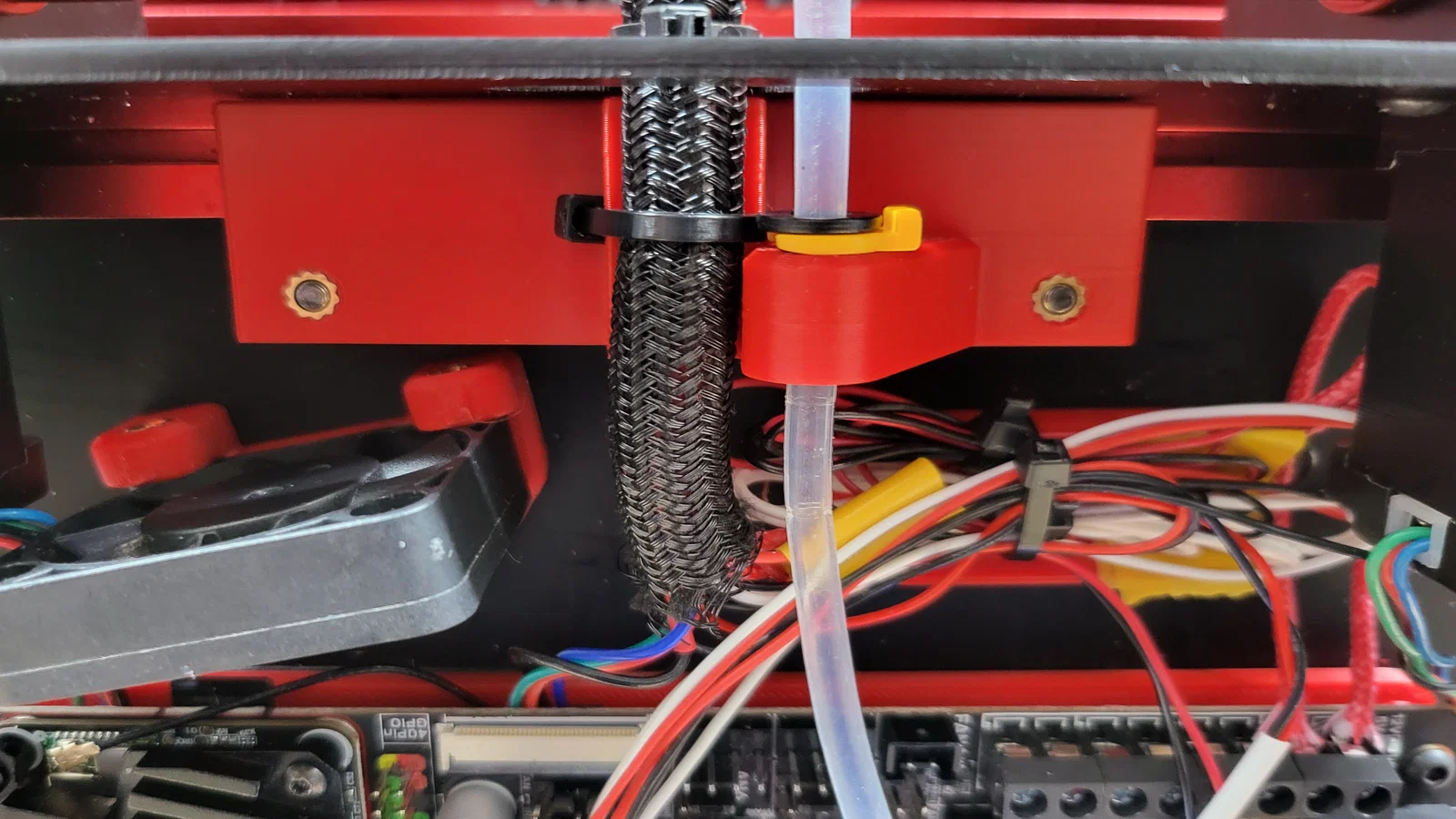

9. Mình đã dùng hai thanh Z axis rails 1515 dư làm mount supports. Lý do là các extrusions gốc quá ngắn so với thiết kế hiện tại.
10. Ban đầu mình dùng giải pháp in 3D cho các mount Z rail mới để chứng minh thiết kế. Bản in 3D cũng “đỡ đau tim” hơn vì ít ảnh hưởng tới cụm khung stock đang có. Ba thanh extrusion 1515x170mm mới sẽ đẹp và gọn hơn về mặt thẩm mỹ. Tuy nhiên, để dùng kiểu bắt blind hole giống phần còn lại của khung, có thể phải tháo rã đáng kể để tạo các lỗ chừa khoảng hở cho cờ lê. Ở nước mình, tìm extrusion 1515 giống bộ LDO kit gốc khá hiếm. Bộ LDO Motors v.02 top hat extension kit có thể là giải pháp tiết kiệm để lấy thêm 1515 extrusions, nhưng sẽ cần cắt xuống còn 170mm để dùng được. Link mẫu: LDO Voron 0.2 Top Hat Frame Kit - OneTwo3D
11. Hoặc bạn có thể cân nhắc adapt giải pháp Tri Zero belted kết hợp với ZTap: zruncho3d/tri-zero: Tri-Zero - a triple-belted-Z V0 mod (github.com)

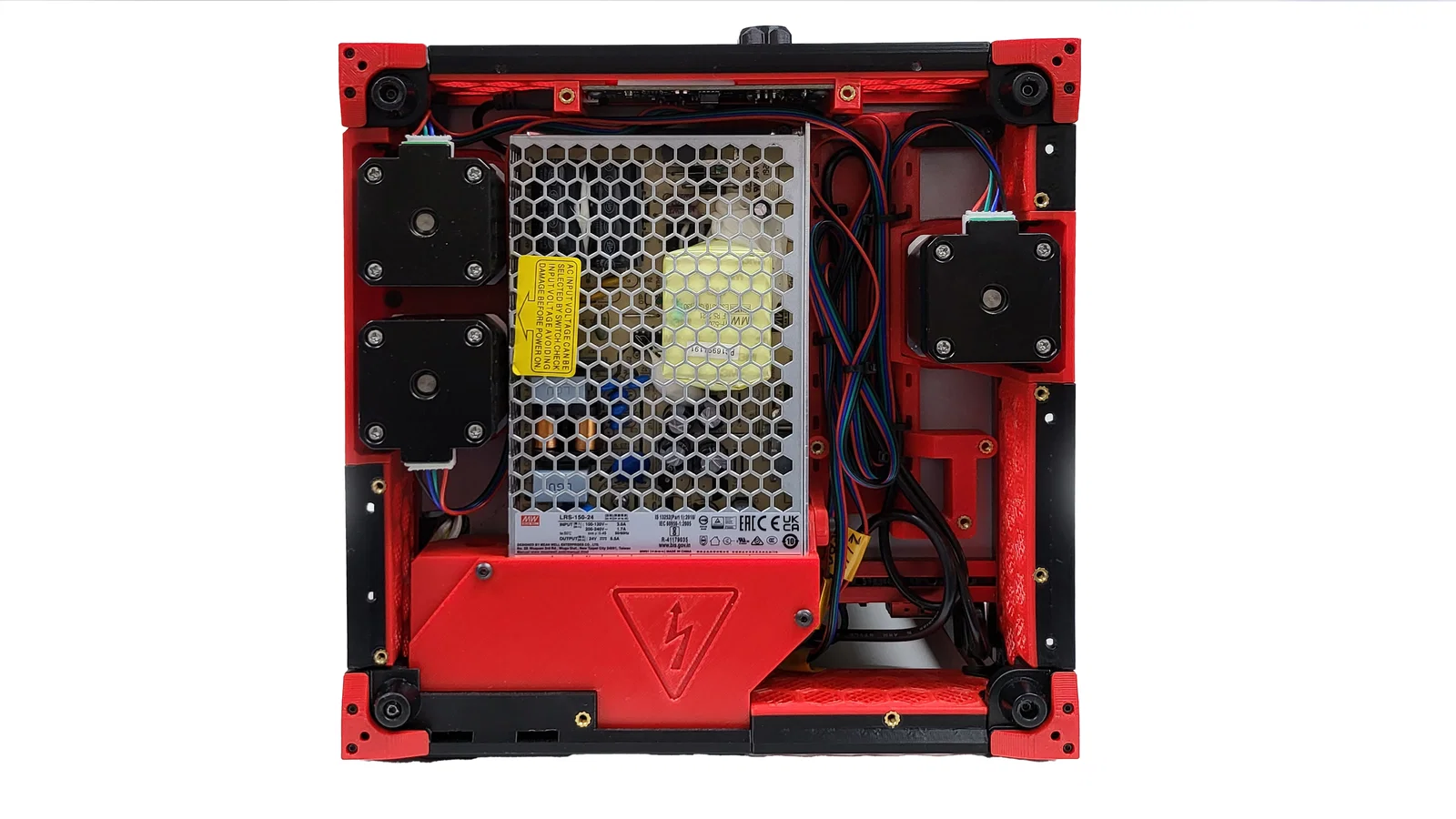

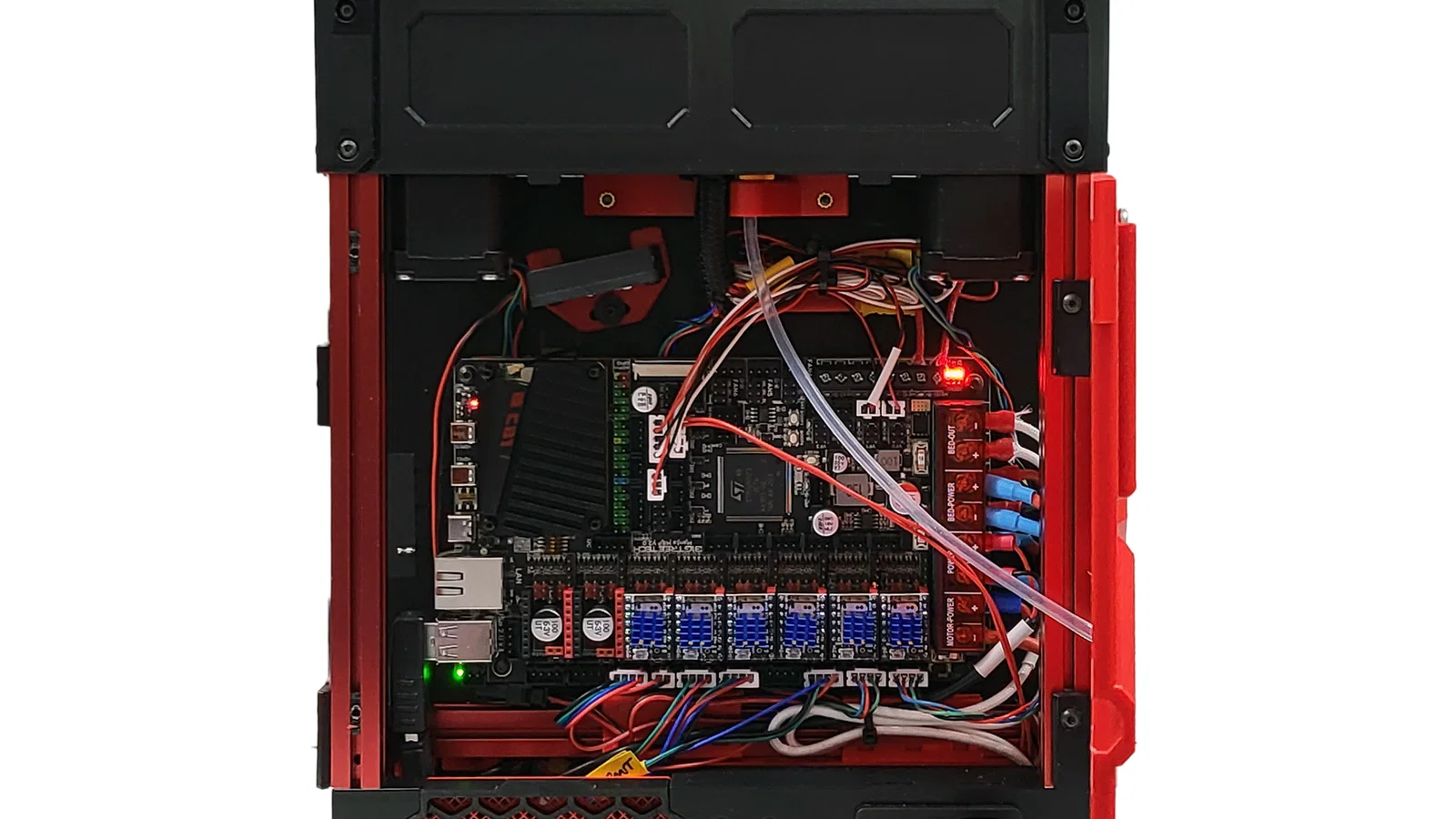

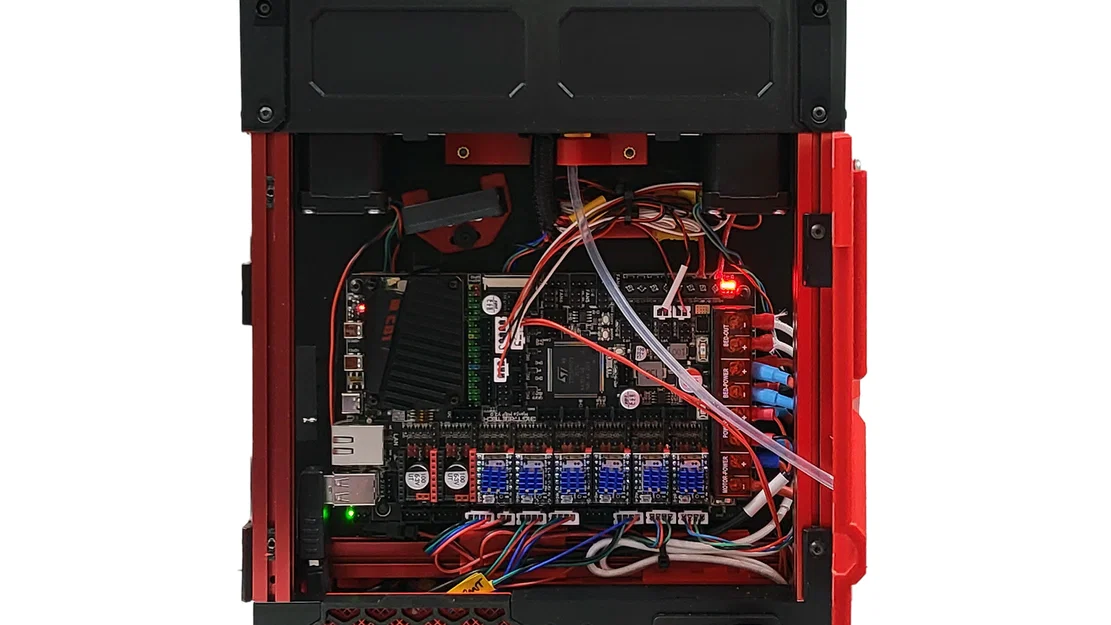

12. BTT E3 Mini bản gốc sẽ chạy được Dual Z, nhưng nếu làm triple Z lift kiểu Trident thì sẽ cần thêm electronics. Mình dùng BTT Manta M8P, CB1 với driver TMC2209 cho bản build này: BIGTREETECH Manta M4P/M8P Control Board running Klipper with core board CB1 or CM4 – Biqu Equipment

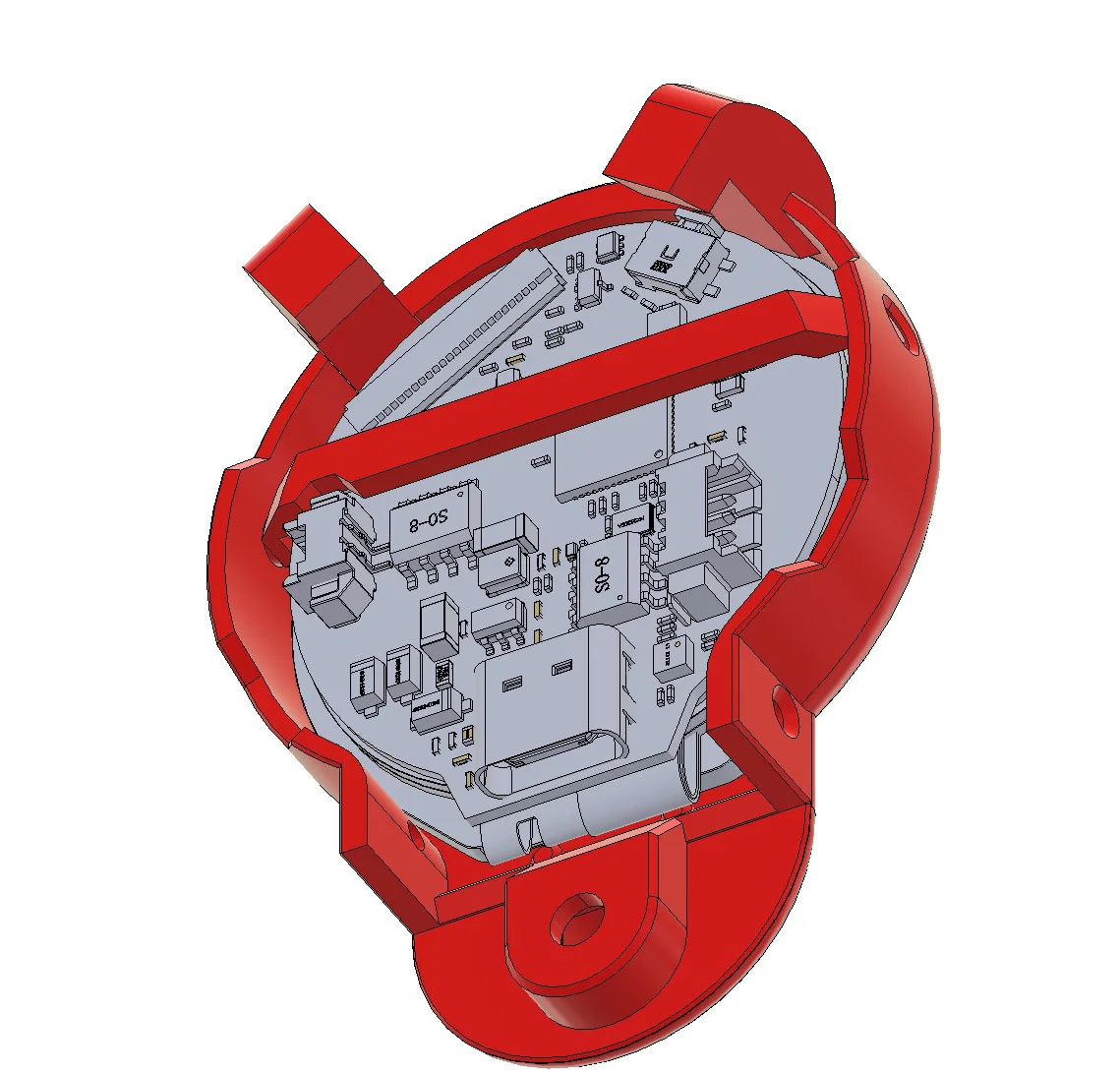

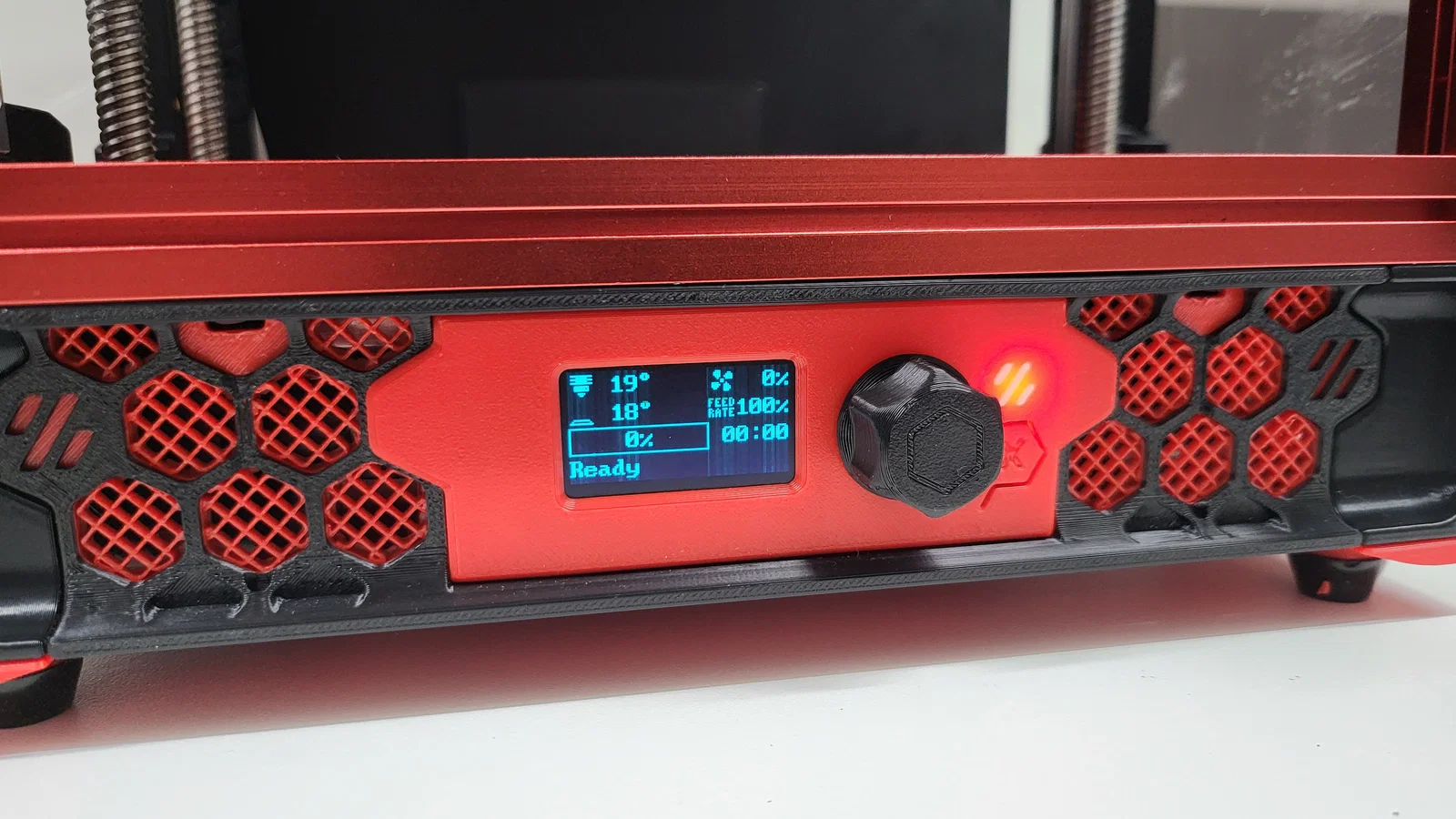

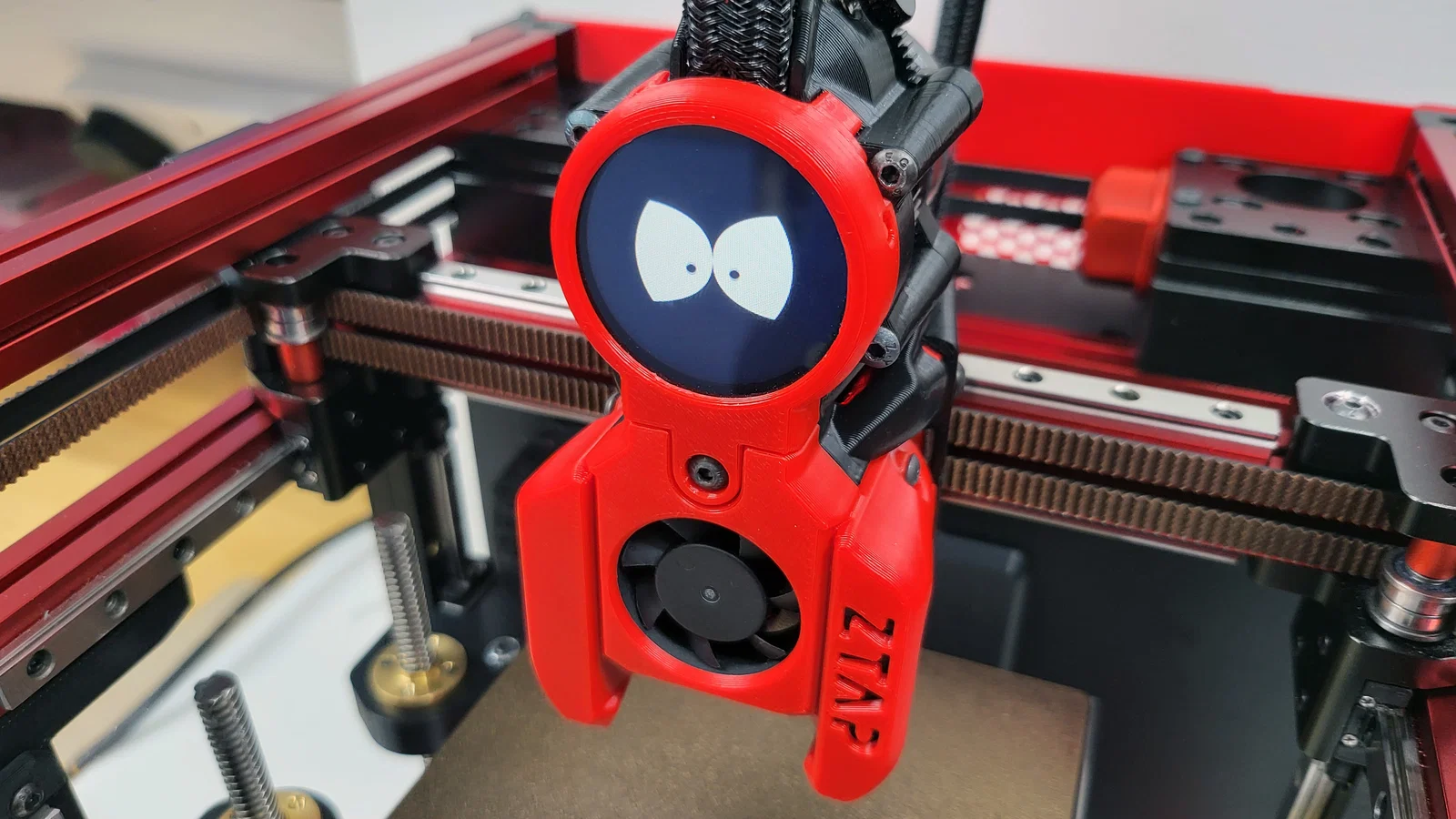

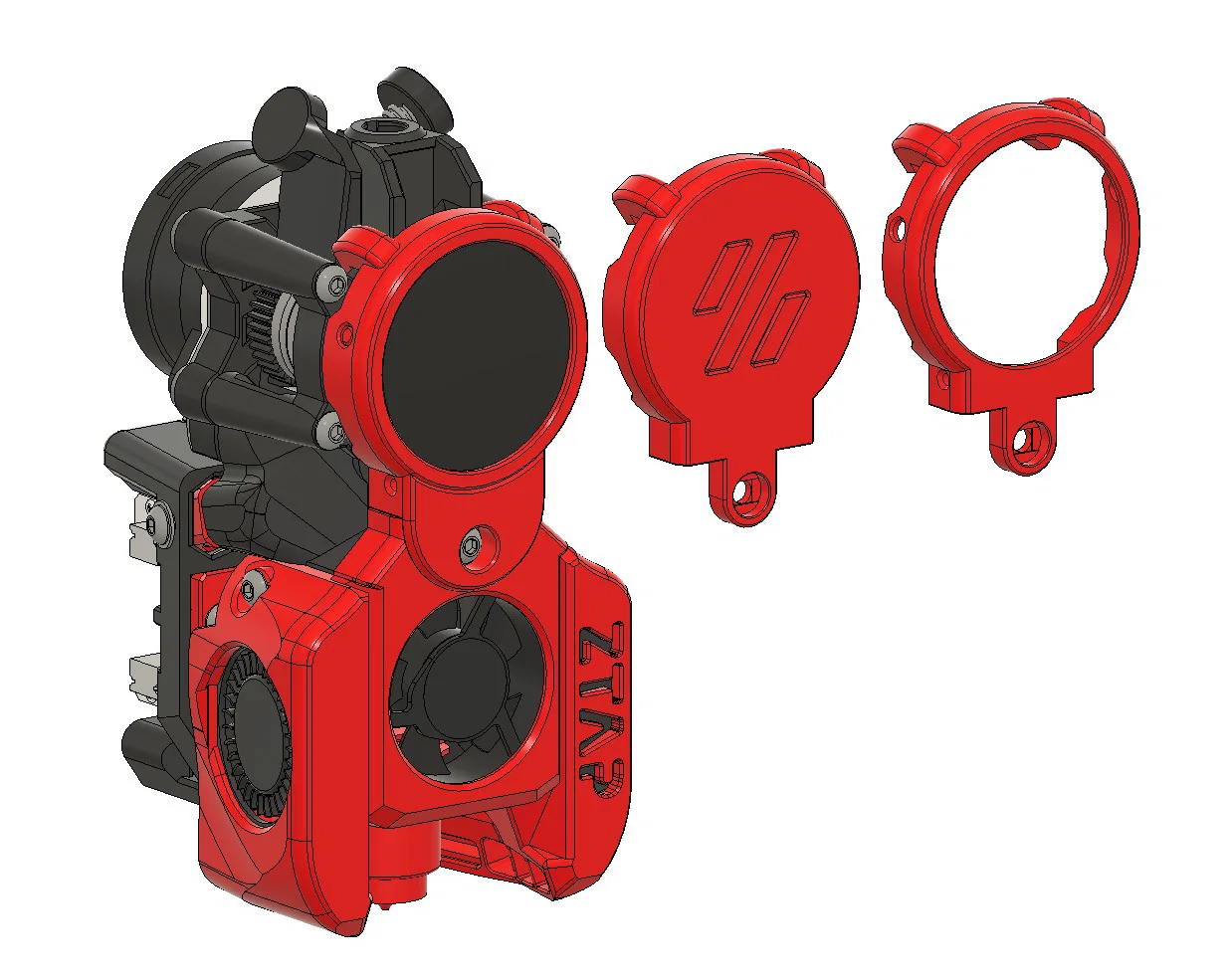

13. Mình có kèm 3 kiểu Fascia khác nhau cho ZTap: một fascia cơ bản theo kiểu stock (bị che) để gọn dây, một fascia Knomi V2 tiêu chuẩn, và một fascia Knomi V2 dạng extended để dư không gian hơn nếu dây cấp hơi căng. Vòng cổ (display collar) Knomi bản extended sẽ làm giảm thể tích in theo trục Y đi 2mm. Fascia stock & display collar Knomi tiêu chuẩn đang tắt mặc định trong file CAD.
14. ZTap sẽ làm giảm thể tích in theo trục Y khoảng 2–3mm.

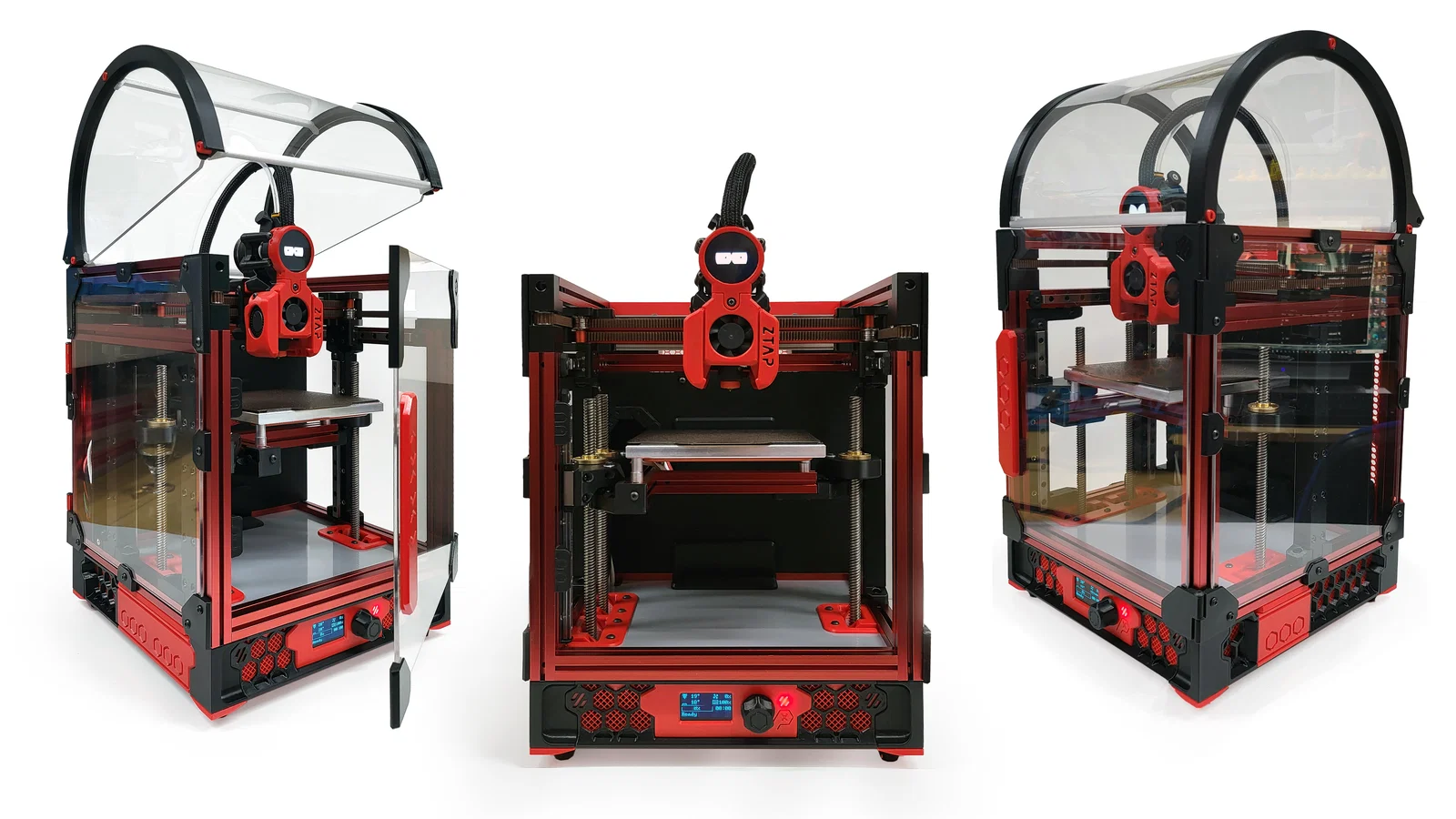

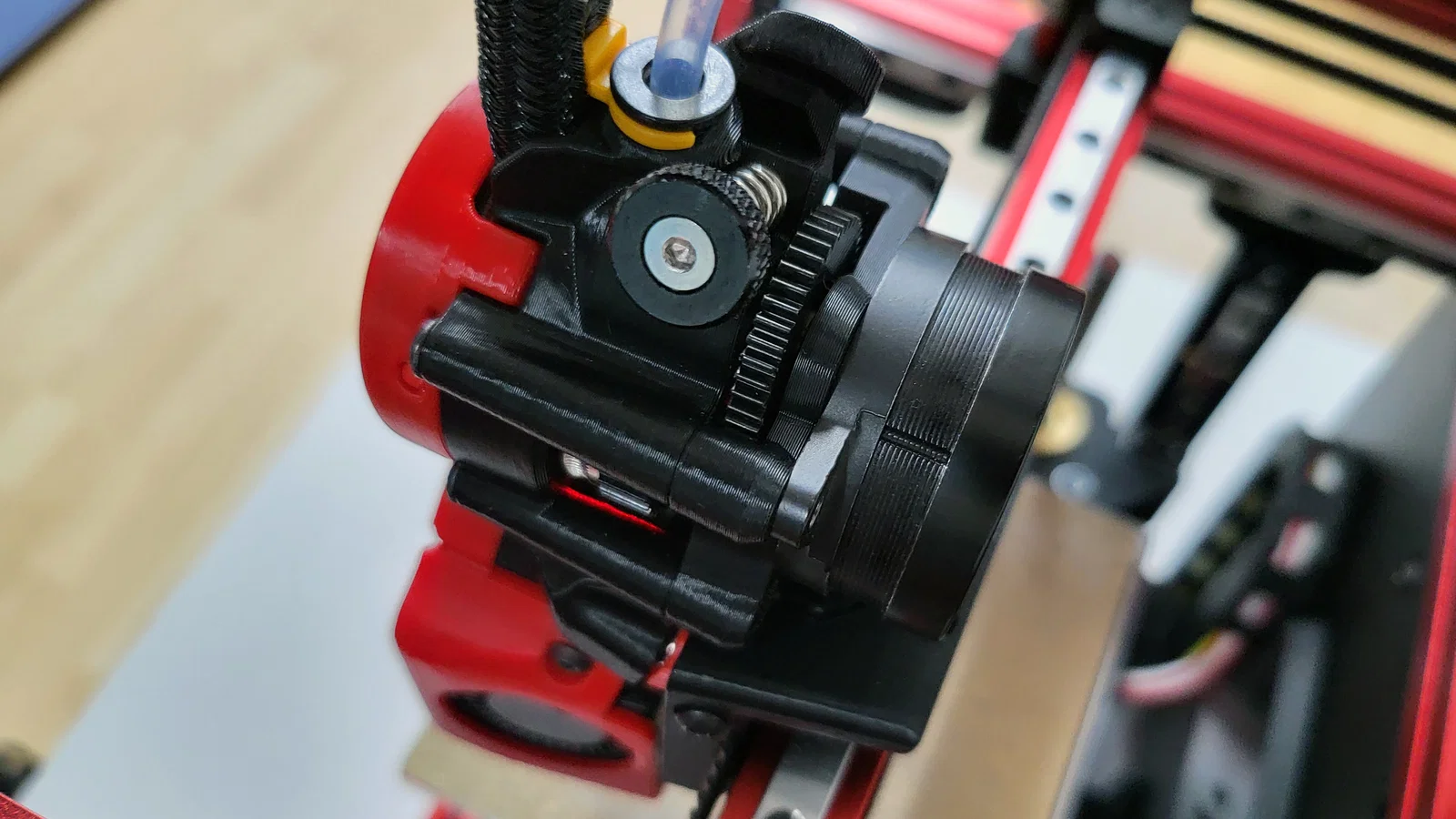

15. Thiết kế extruder khá cao, vì vậy khuyến nghị nên nâng (extend) Top Hat để chừa thêm khoảng hở cho dây cấp & ống Bowden. Thiết kế Hinged Top Hat trong file CAD đã publish dùng panel stock 0.1 nhưng tăng chiều cao clearance lên 120mm.

Link mời vào Discord Boothy Builds ZTap: https://discord.gg/M772D5Db

Link mời vào Discord chung của Boothy Builds: https://discord.gg/KaJx9Fqw

Nếu bạn cần link mới thì nhắn mình

Các video liên quan trong series nâng cấp này

Voron 0 Upgrades - Z Tap - Z Tilt - Knomi V2 (youtube.com)

Voron Zero Upgrades Update & Issues (youtube.com)

Voron 0 Potential Binding Fix & Update (youtube.com)

Big Tree Tech đã tài trợ Manta & màn hình Knomi miễn phí cho dự án thiết kế này. Big Tree Tech không tham gia kiểm soát thiết kế hay biên tập trong bài đăng này hoặc bất kỳ nội dung YouTube nào.
