Kẹp bàn Fanatec CSL DD có offset

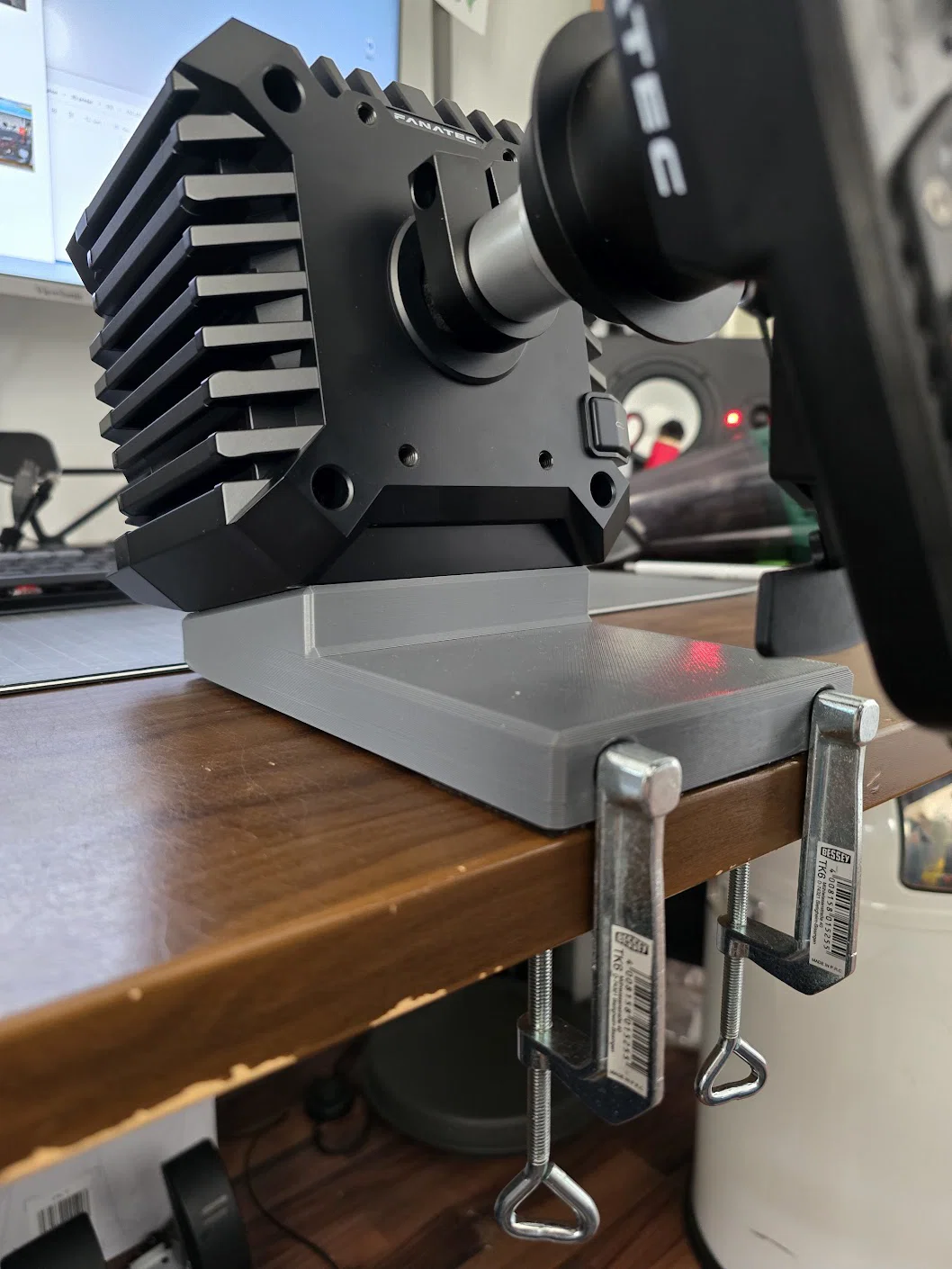

Kẹp bàn (table clamp) có offset cho Fanatec CSL DD, giúp đưa vô-lăng vào vị trí hợp lý hơn khi bàn sâu. Bản trong ảnh dùng offset 100mm, wheel nghiêng 12°. Hỗ trợ clamp đường kính tới 9mm và sâu tối đa 100mm.
Mô tả
Đây là phiên bản mình làm lại của cái kẹp đế (base clamp) cho Fanatec.

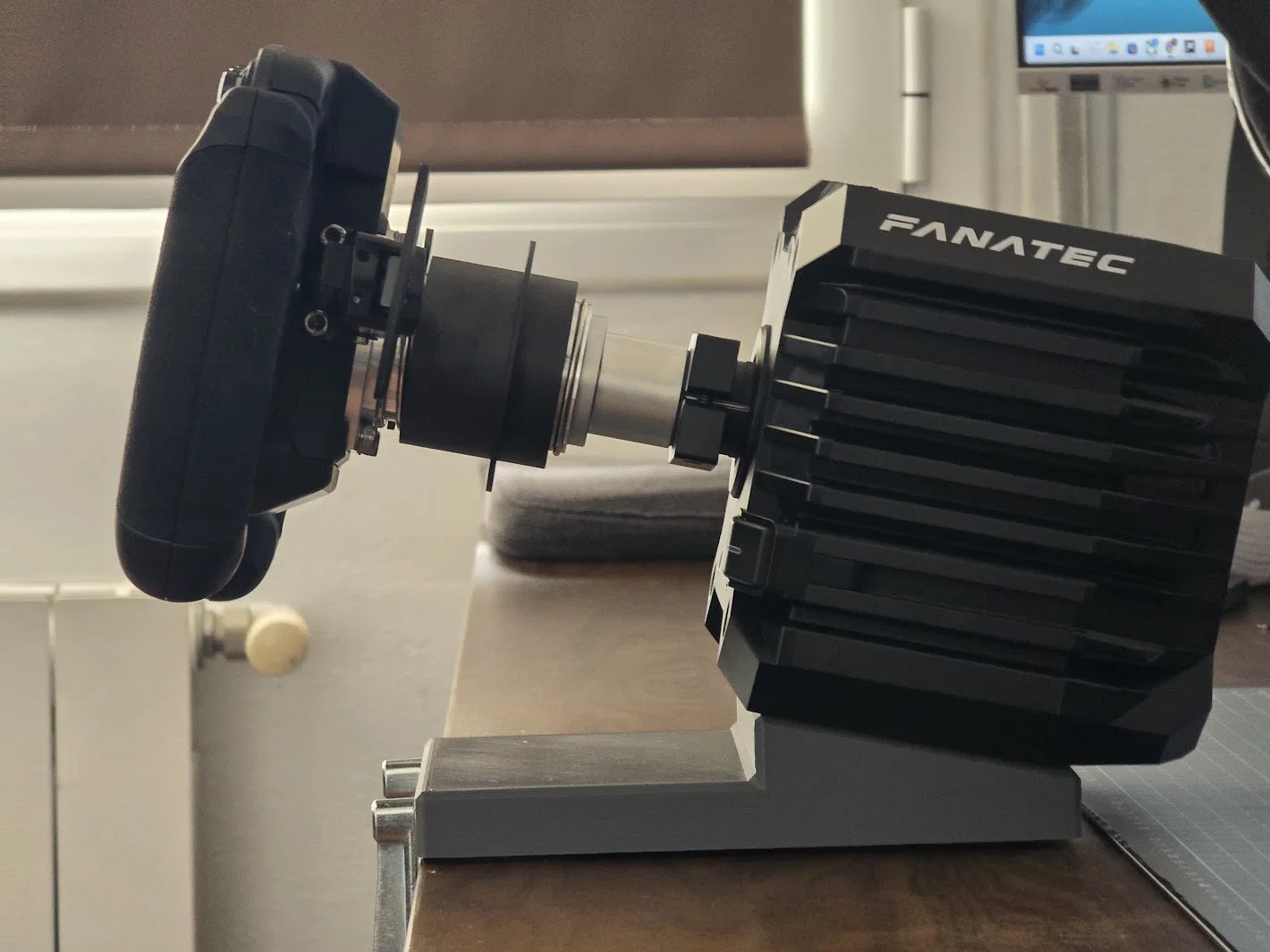

Bàn mình khá sâu, nên khi dùng kẹp đế zin (normal base clamp) thì vô-lăng bị thò ra khỏi mép bàn nhiều quá (xem ảnh để so sánh).

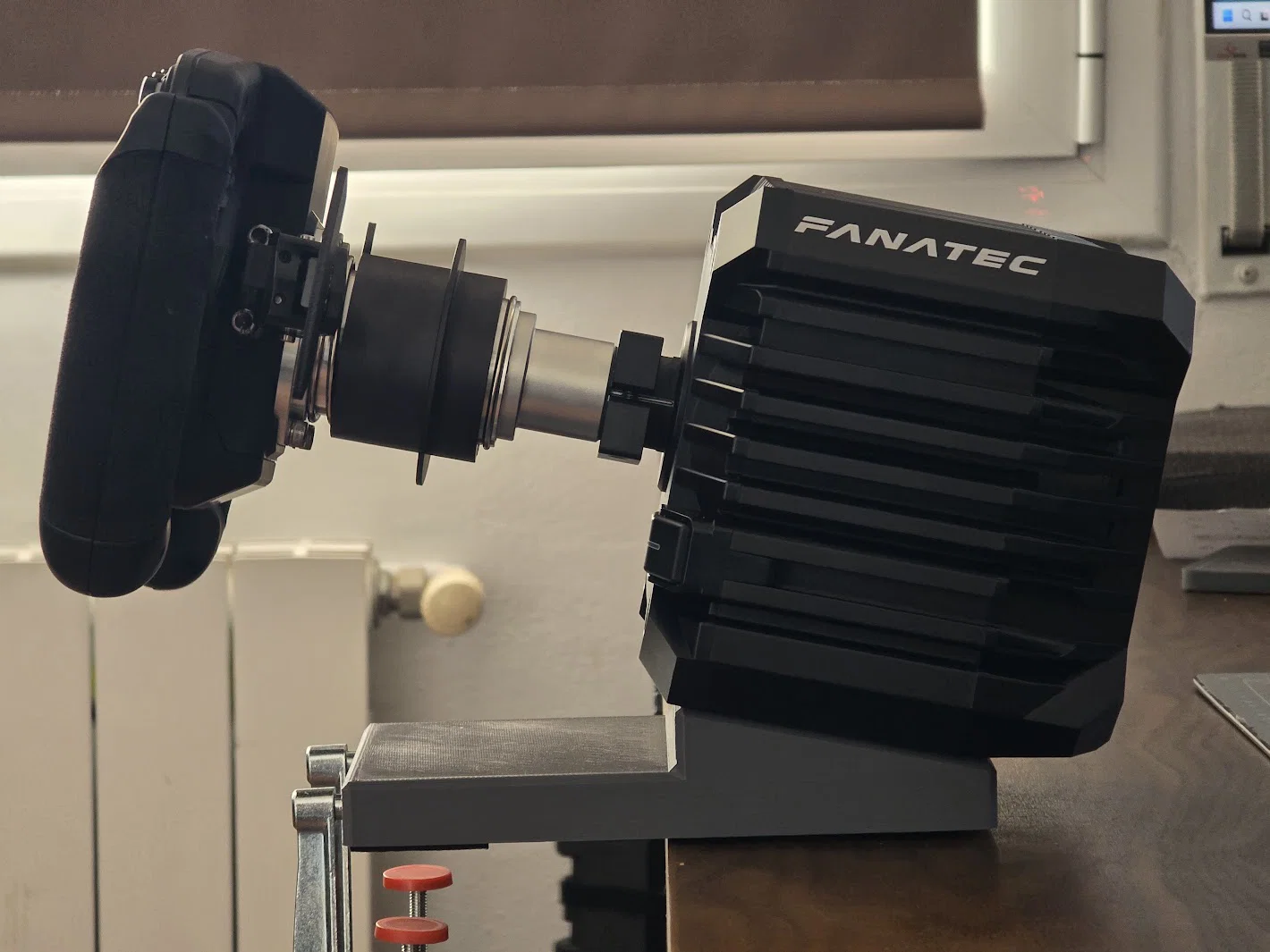

Với thiết kế này (offset 100mm như trong ảnh), vô-lăng nằm đúng vị trí hơn nhiều cho nhu cầu của mình khi dùng wheel Formula v2.5x.

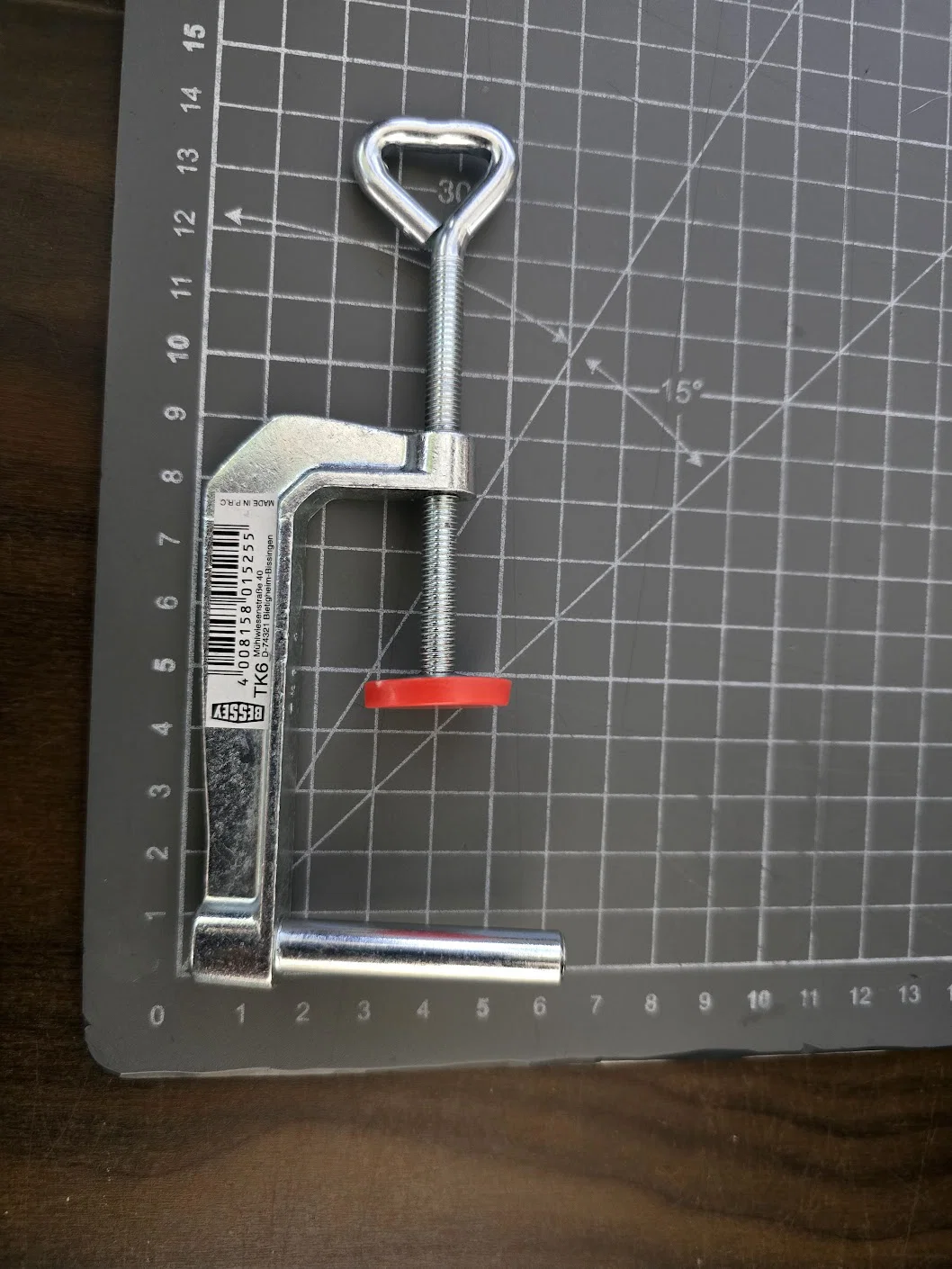

Thiết kế dựa trên kẹp Bessey TK6 ( https://www.amazon.es/dp/B000JLSNAE?psc=1&ref=ppx_yo2ov_dt_b_product_details ), nhưng bất kỳ loại clamp nào có đường kính tối đa 9mm và độ sâu không quá 100mm đều sẽ lắp vừa.
Thiết kế này dùng vít M6x15mm đầu côn (tapered) với bộ ngàm/attachment theo máy của base. Mình nghĩ M6x20mm cũng xài được.
Mình khuyên nên dán thêm vật liệu chống trượt (anti-slip) ở mặt dưới của clamp để đảm bảo lúc chơi nó không bị xê dịch.
Wheel được nghiêng 12 độ. Nếu bạn muốn bản đặc biệt, cứ để lại comment, mình sẽ chỉnh lại tilt và offset theo ý bạn!
Mẫu này được lấy cảm hứng từ: https://www.thingiverse.com/thing:4973948
