Đầu nối/khớp nối hút bụi nam châm 2-1/2" 63/64mm

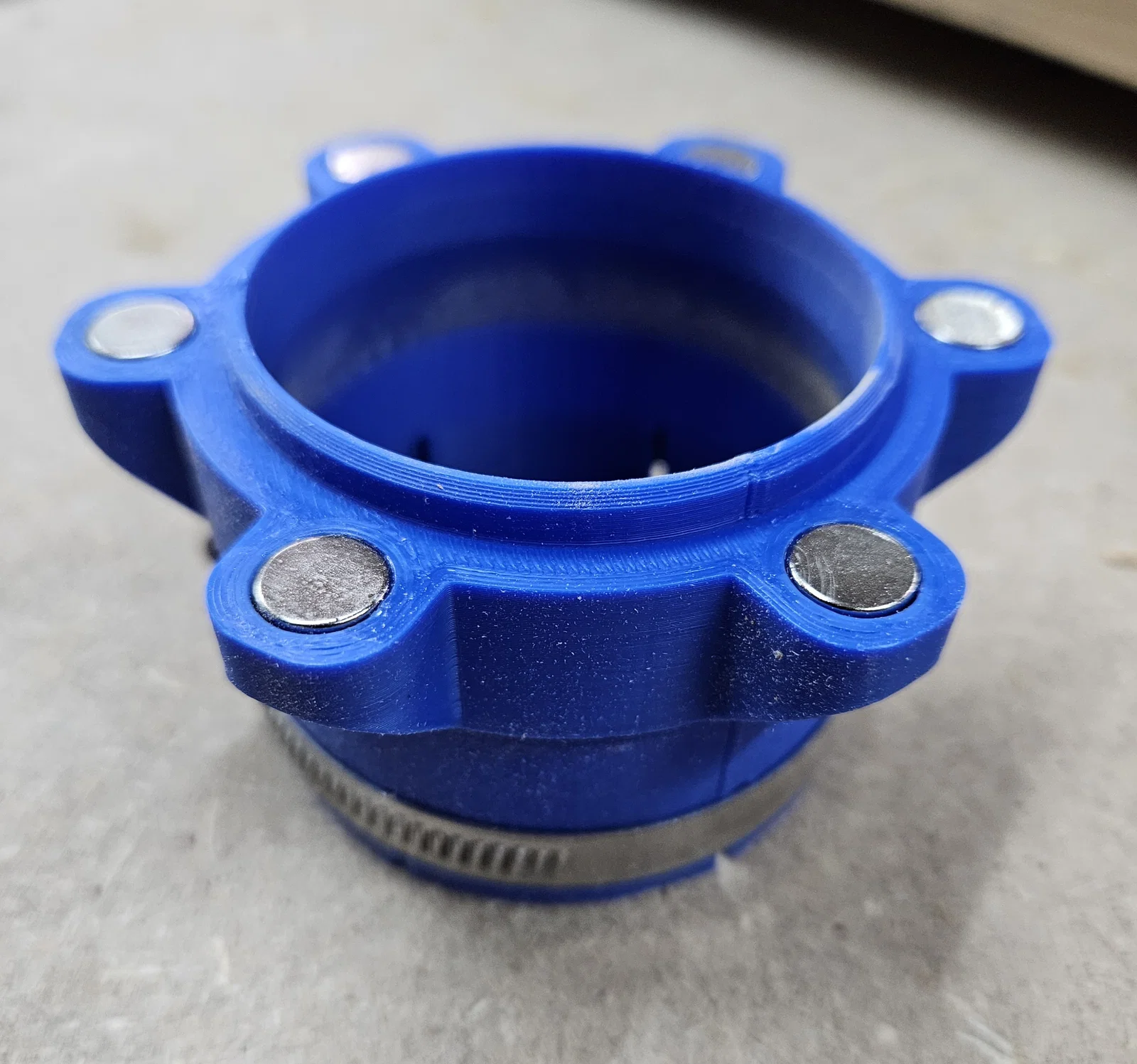

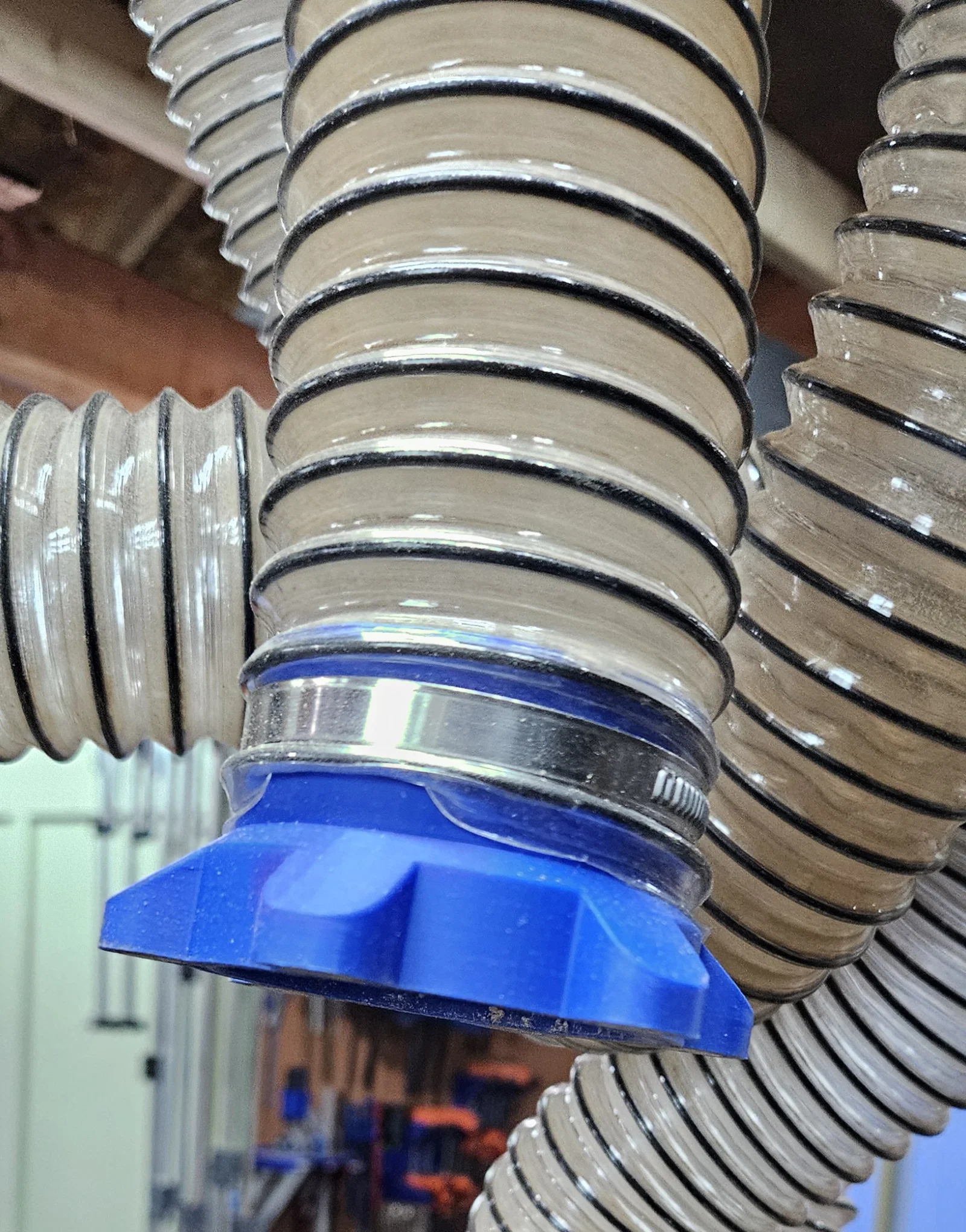

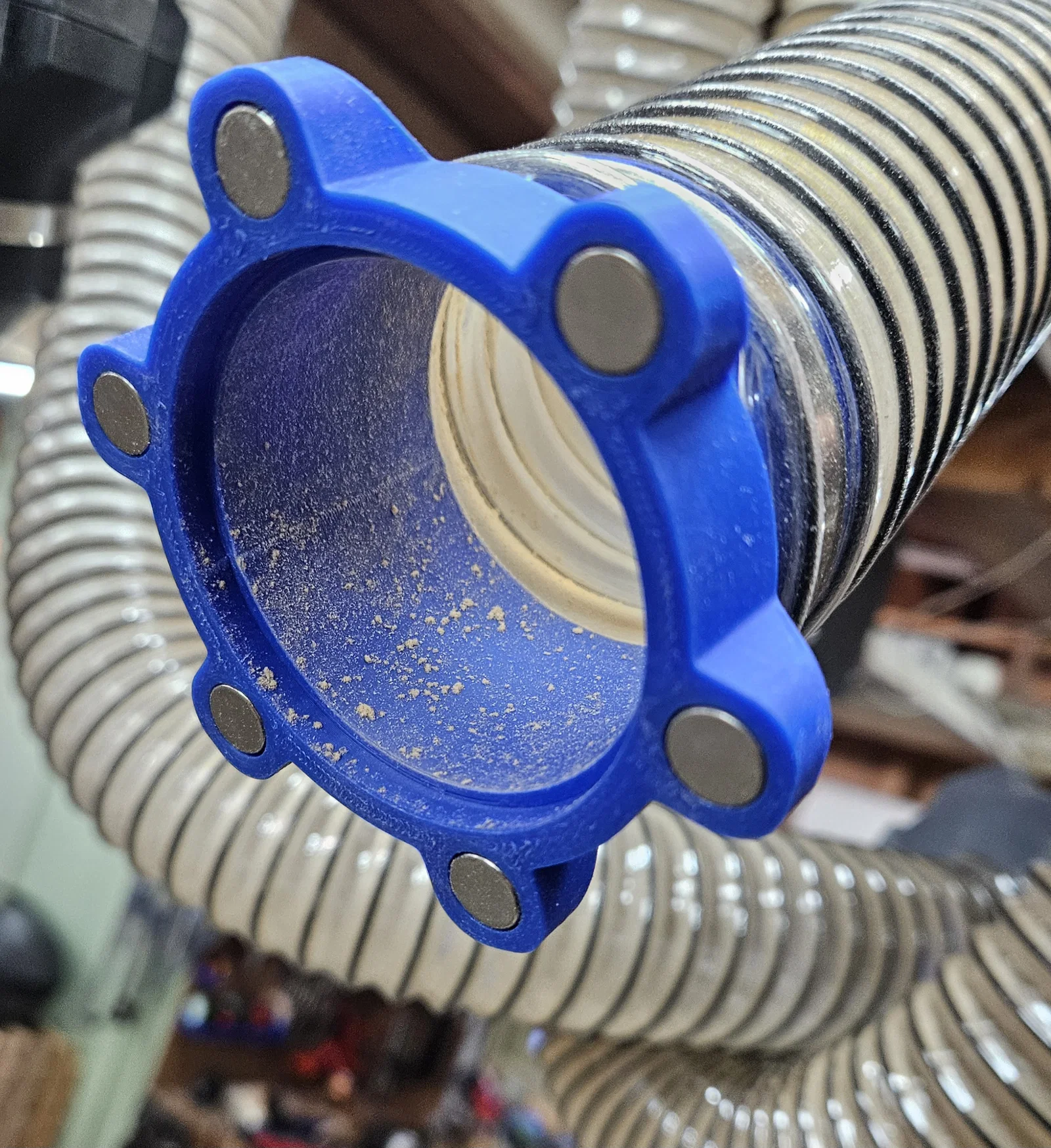

Bộ magnetic dust collection connectors/fittings cỡ 2-1/2" (63–64mm) cho ống và dụng cụ. Dùng 12 nam châm 10x3mm (2 viên mỗi pocket), dán bằng super glue. Có bản male/female; loại 4"→2-1/2" chưa in thử.
Mô tả

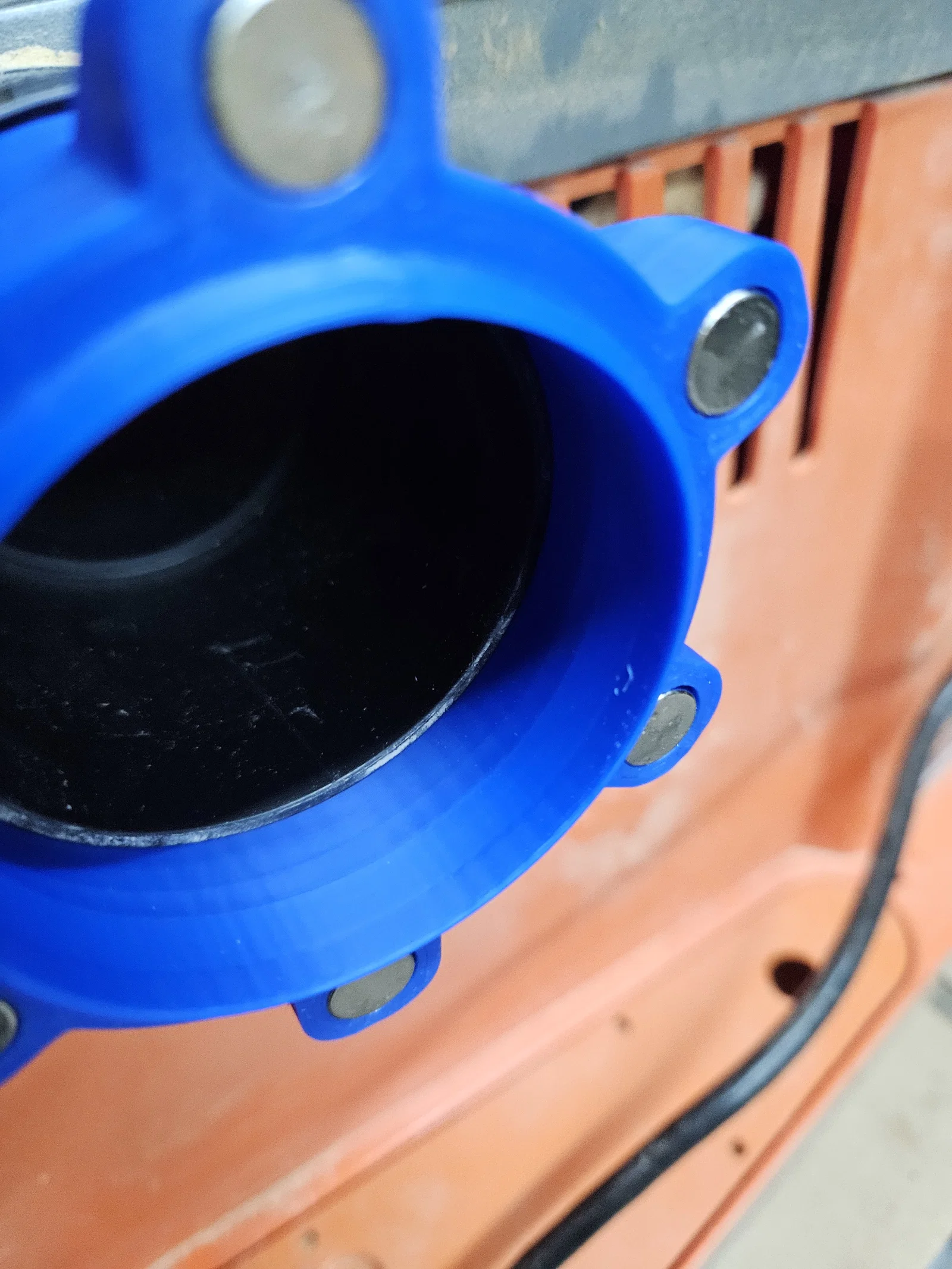

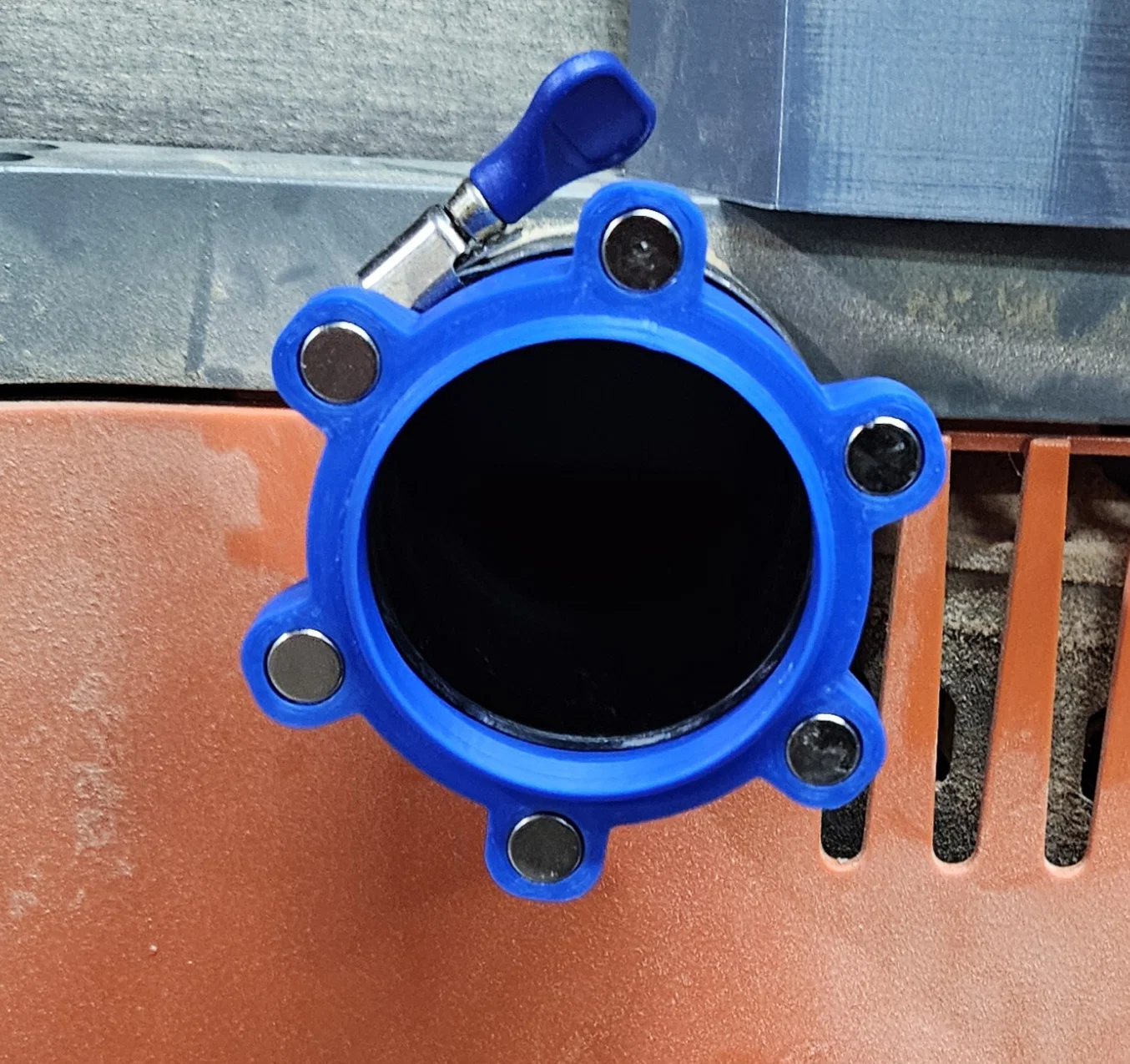

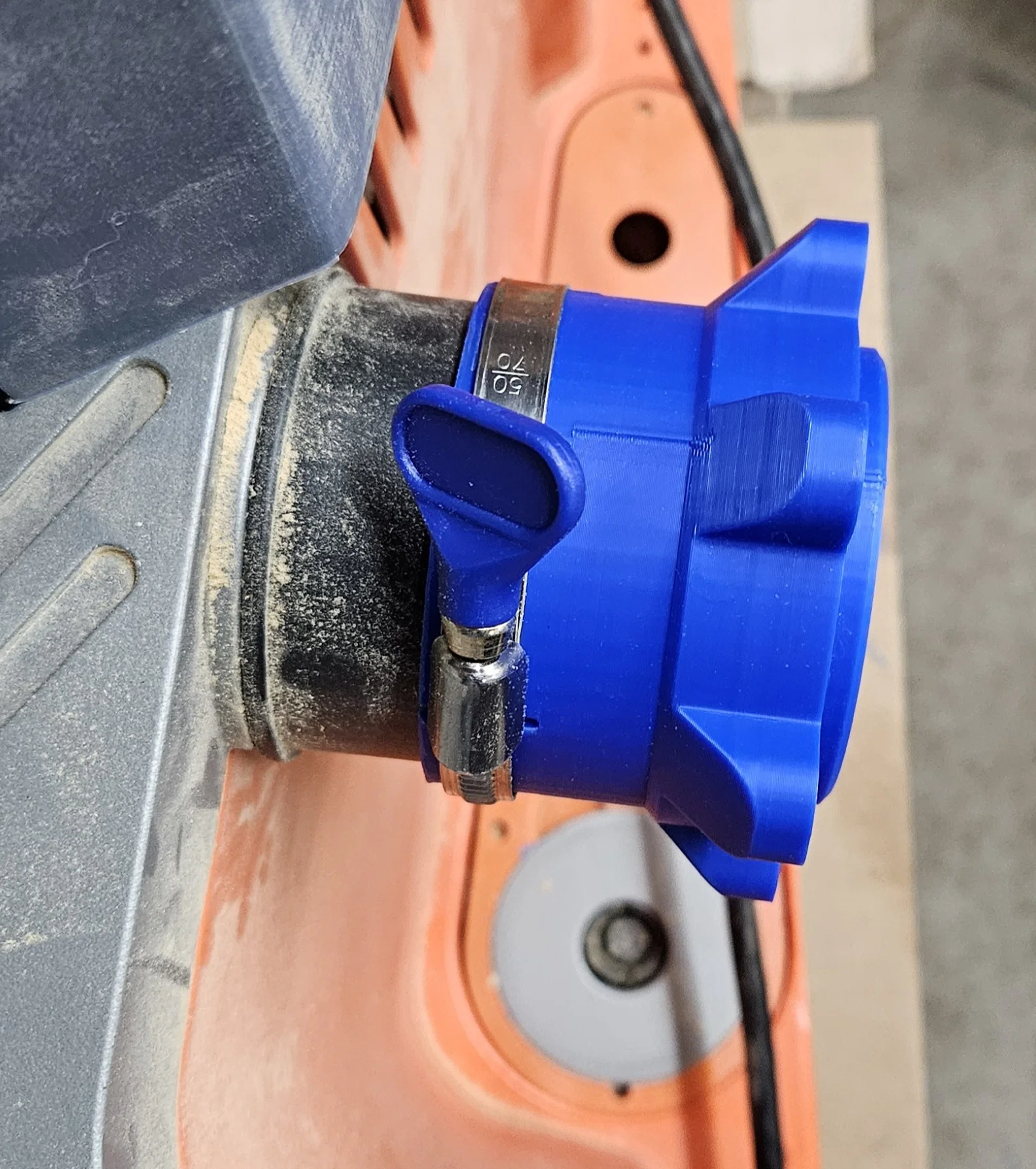

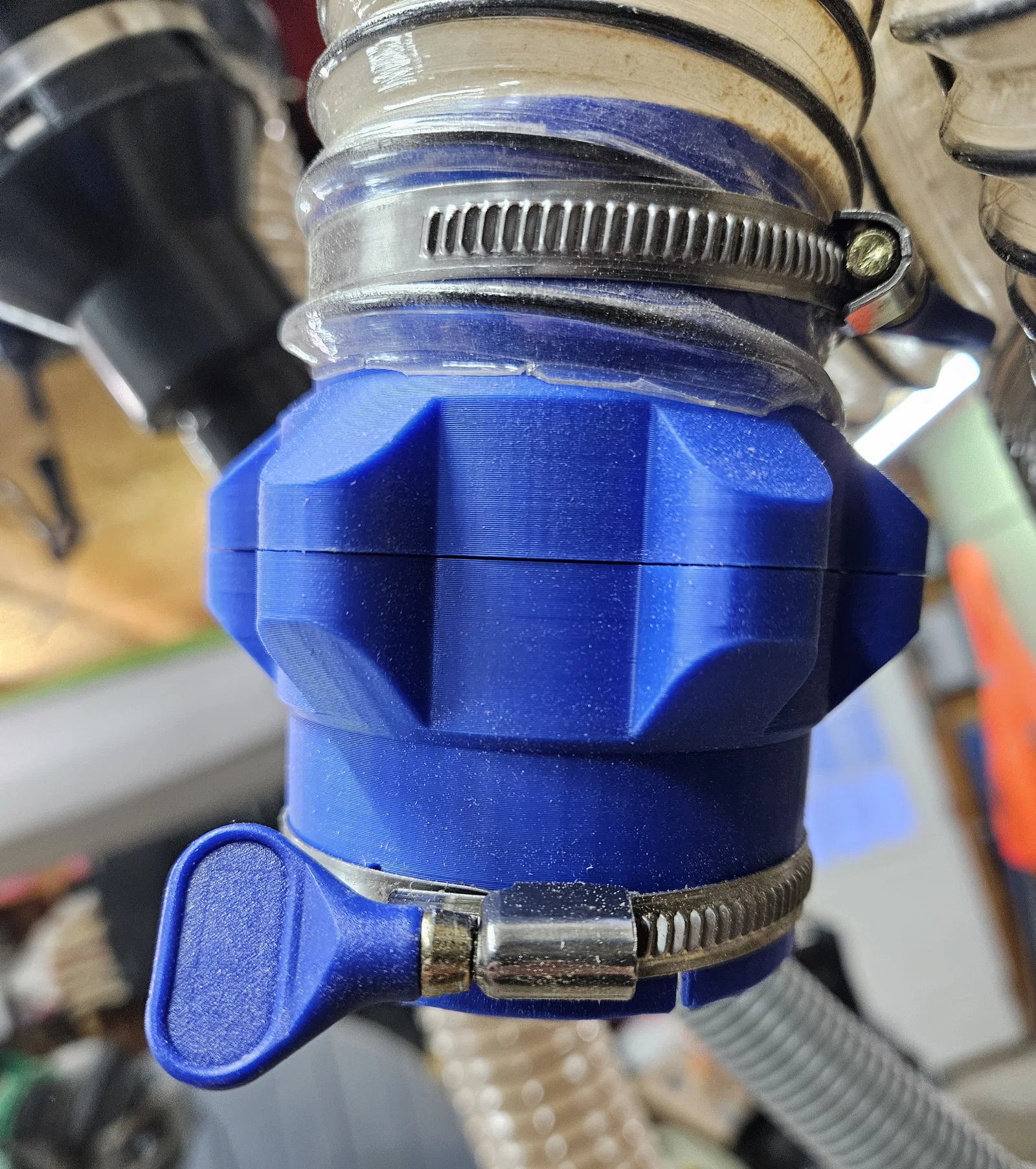

Lấy cảm hứng từ bộ magnetic dust collection fittings của Robert Bieber mà mình đang dùng trong xưởng. Mình cần loại cỡ 2-½" và do các khớp nối trên một vài máy để khá sát nhau nên dùng thiết kế gốc không khả thi, vì vậy mình tự làm mẫu riêng cho các fittings này. Mình cũng thử vài mẫu khác ngoài kia nhưng lực giữ không đủ cho nhu cầu của mình.

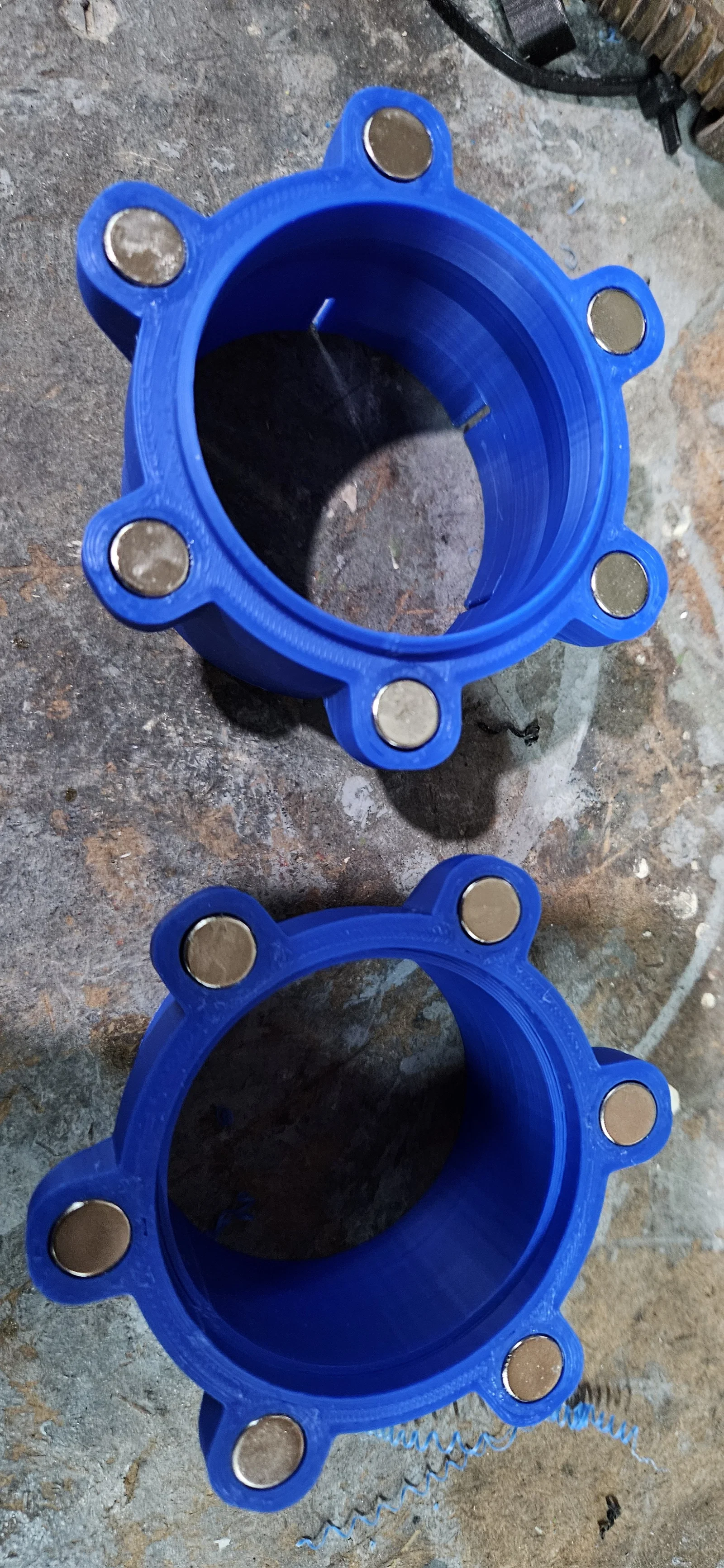

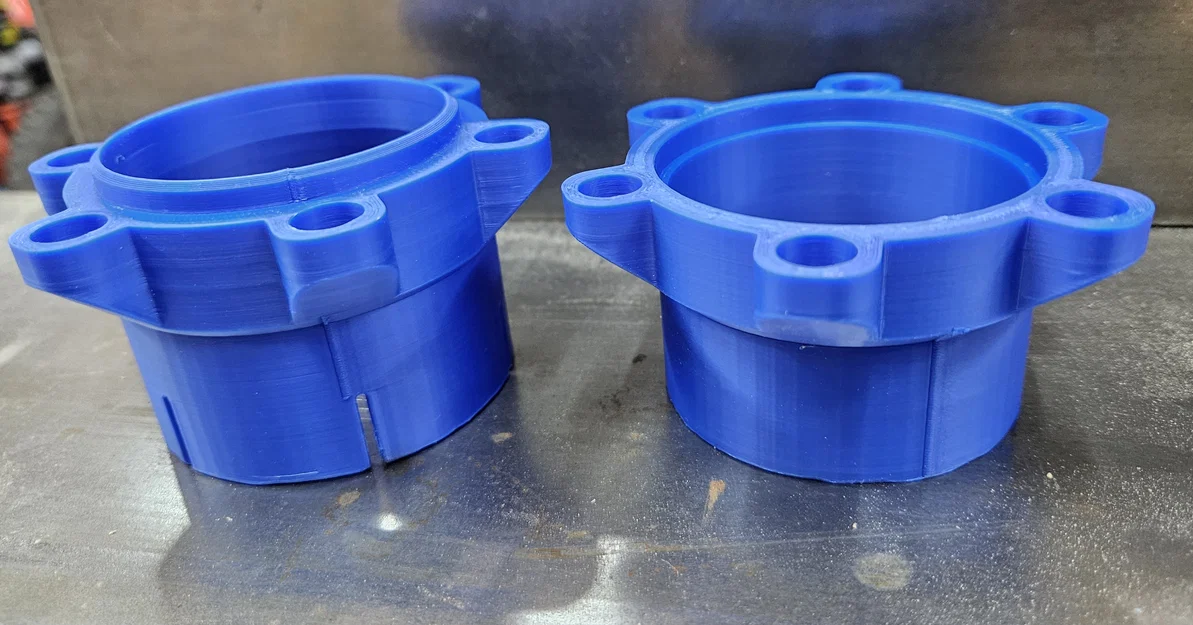

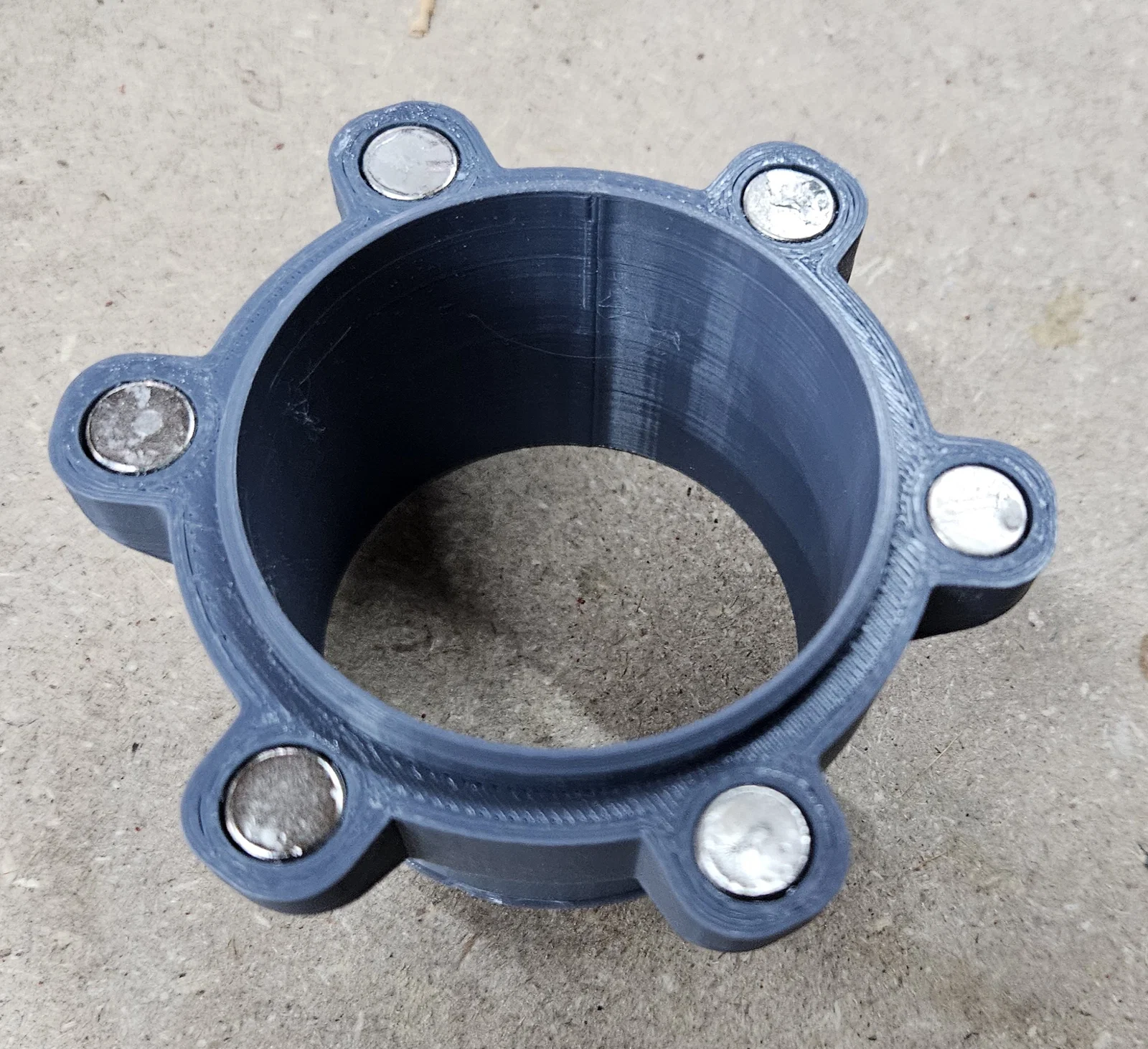

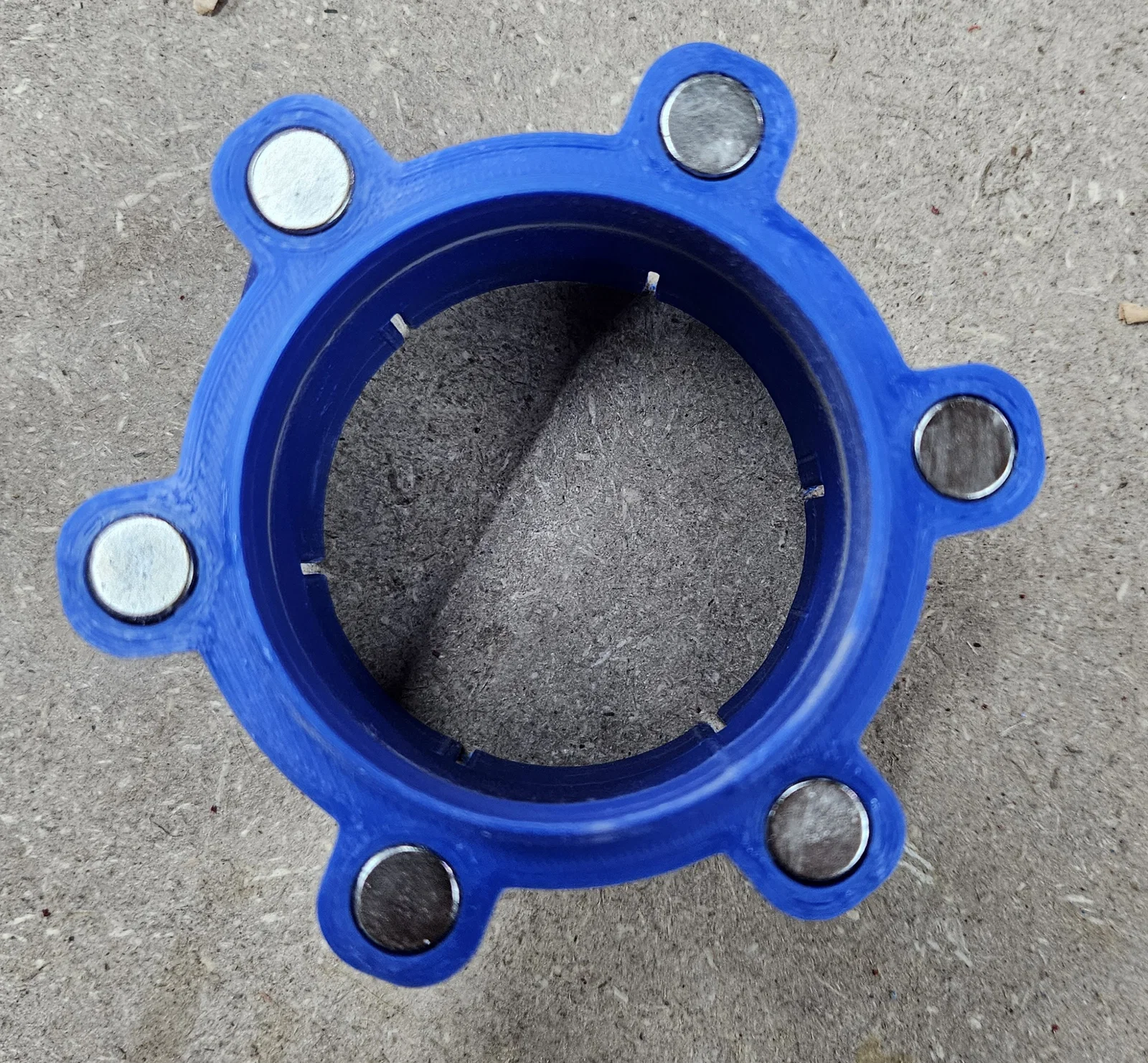

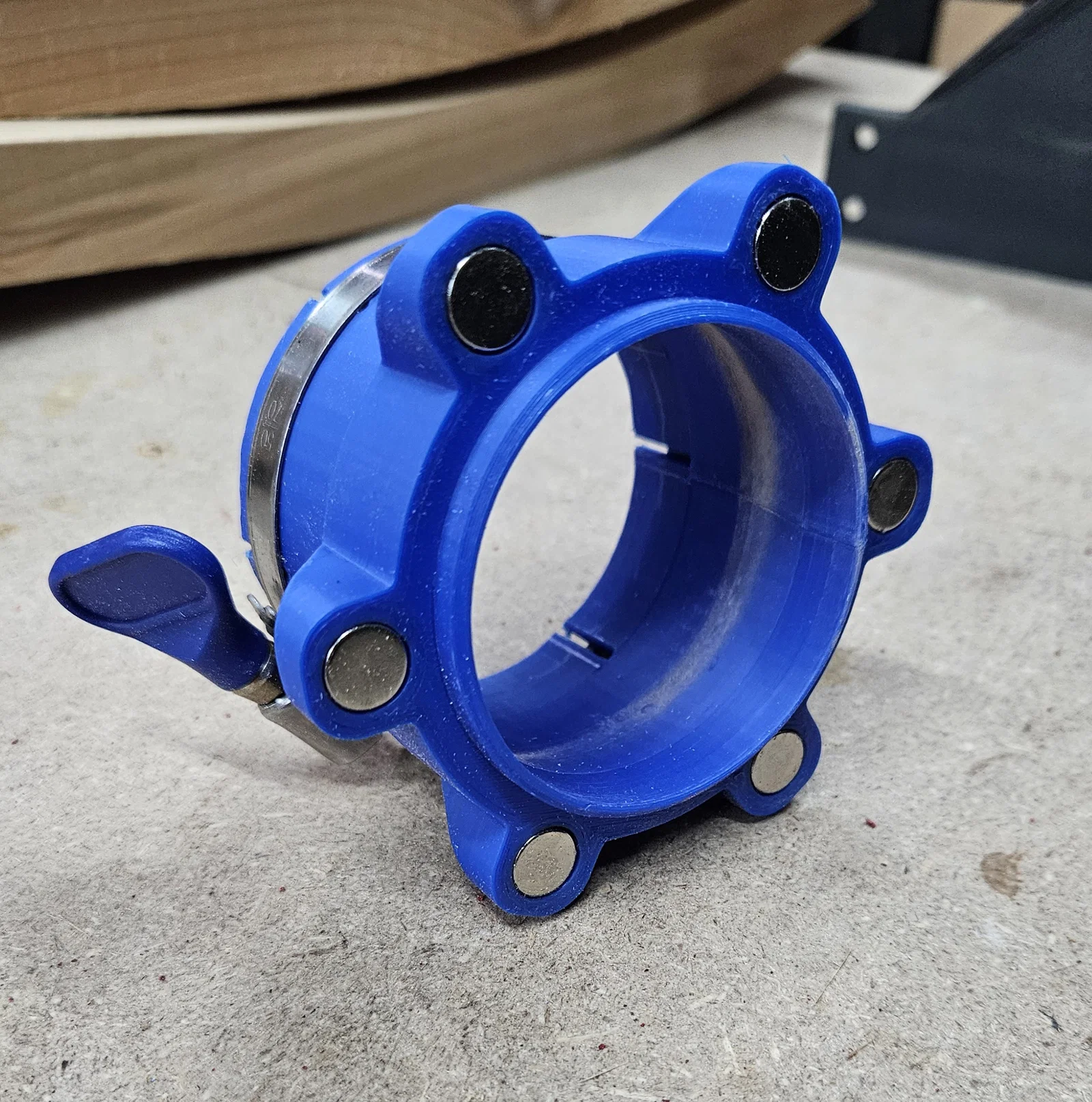

Các chi tiết dùng (12) nam châm 10x3mm, mỗi lỗ/pocket sẽ đặt 2 viên nam châm. Nam châm được dán cố định bằng keo siêu dính (super glue). Nam châm mình dùng thực tế đo được dày 2.75mm, nên nếu bạn dùng đúng loại dày 3mm thì độ sâu lỗ có thể sẽ không đủ.

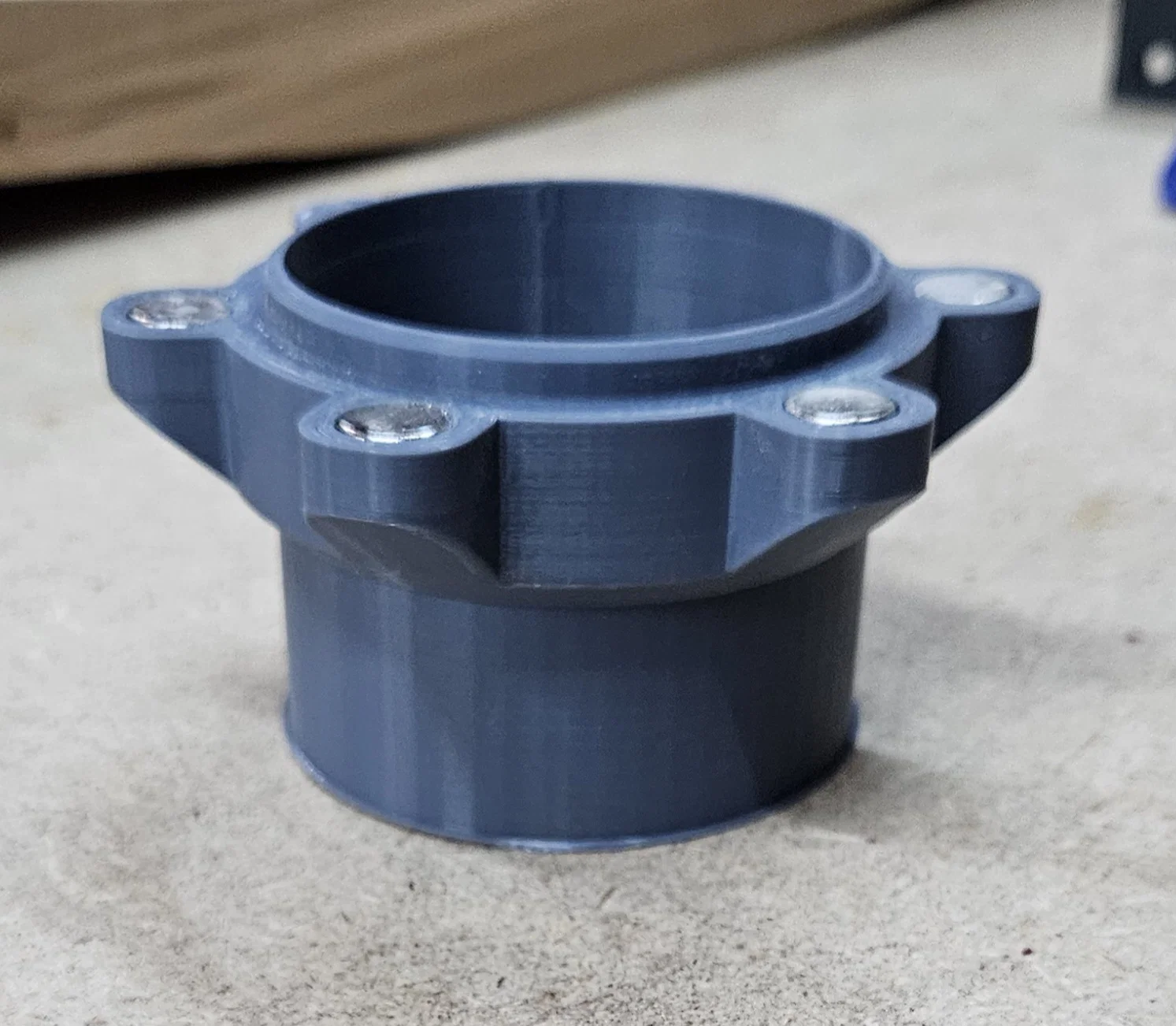

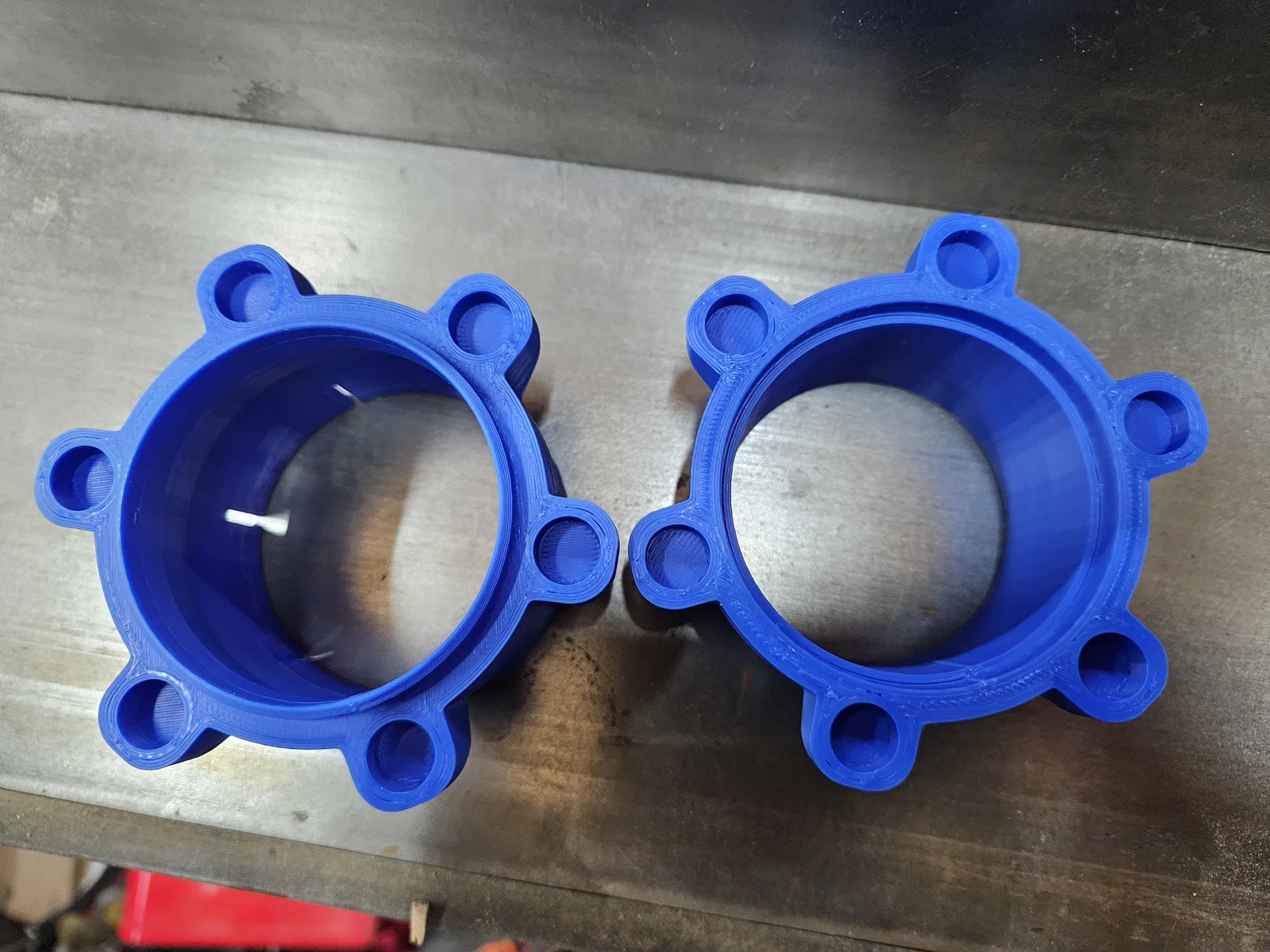

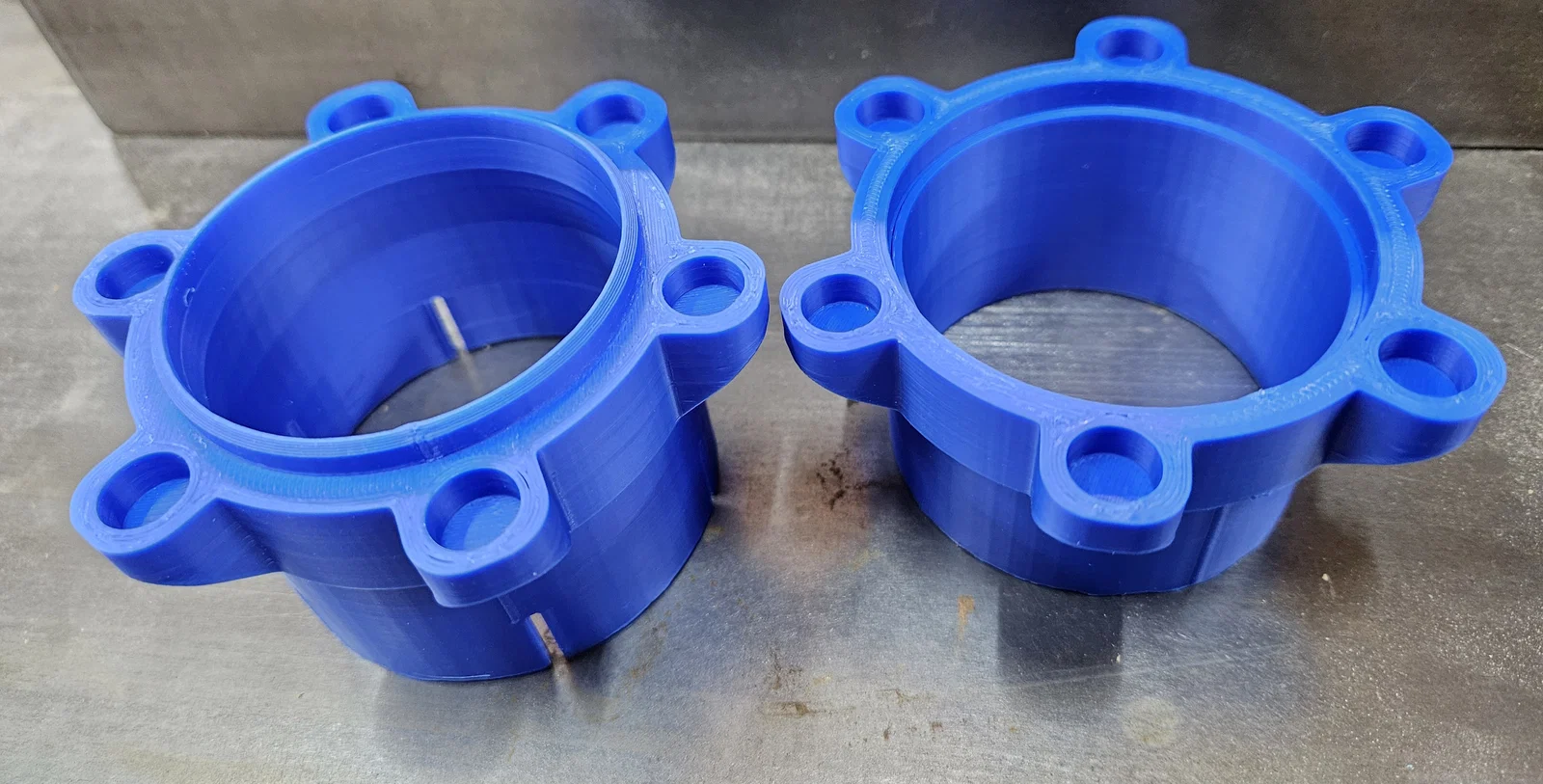

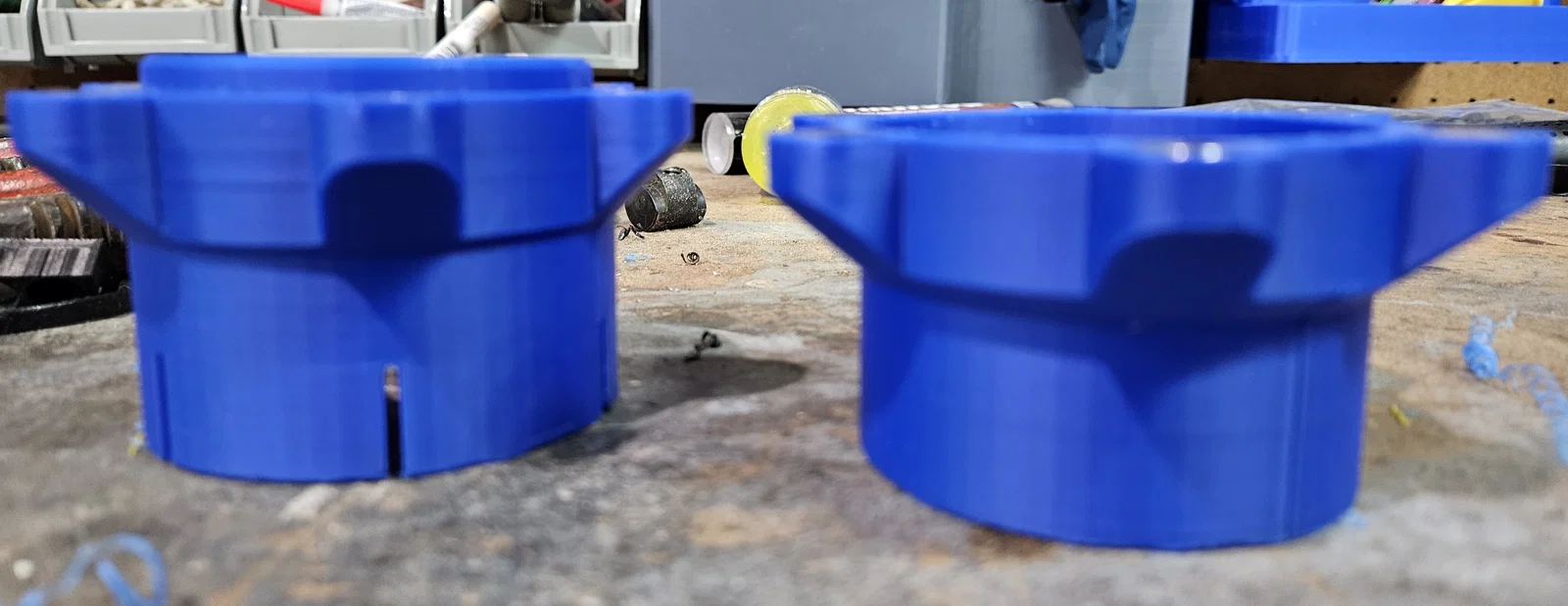

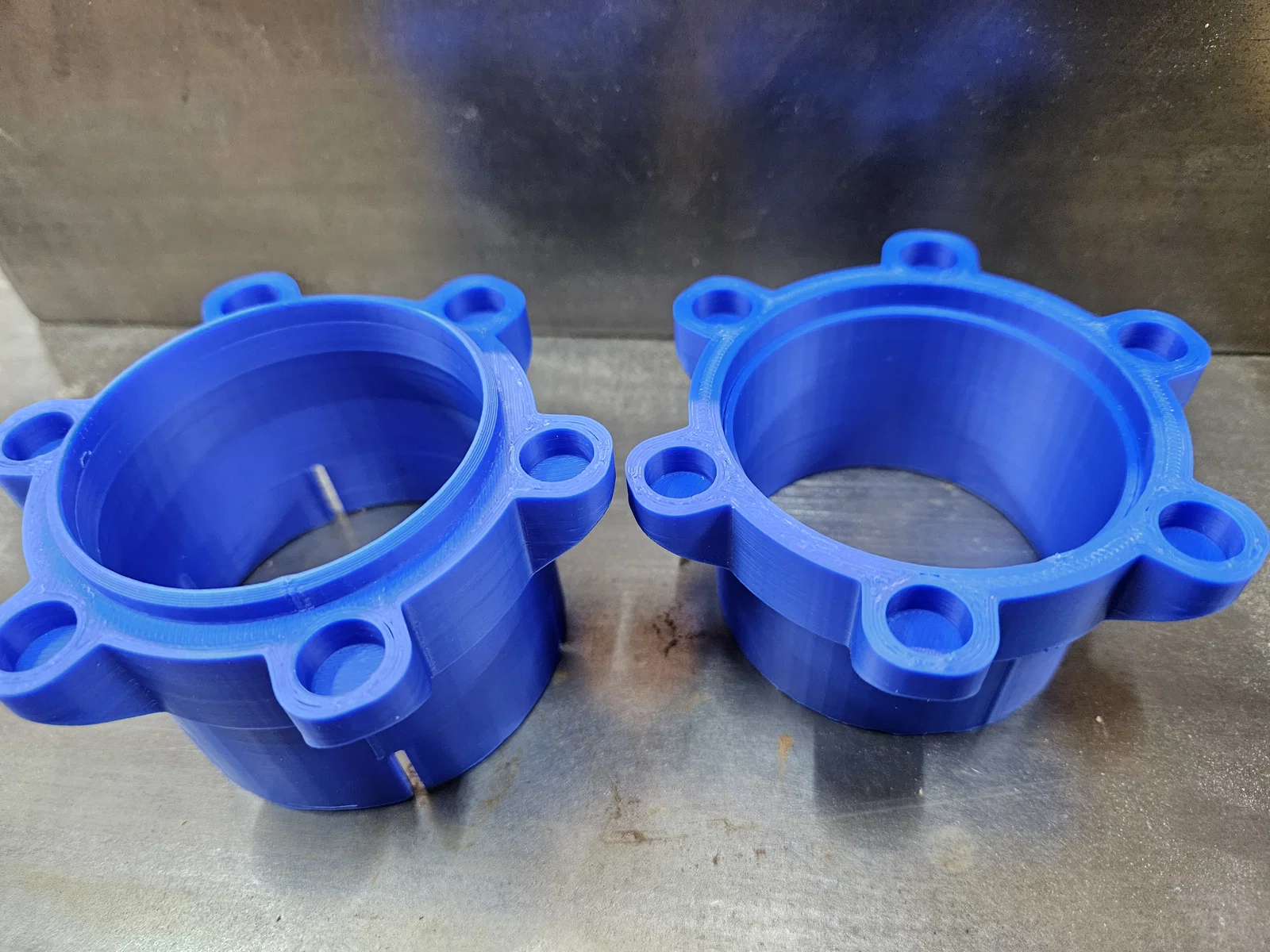

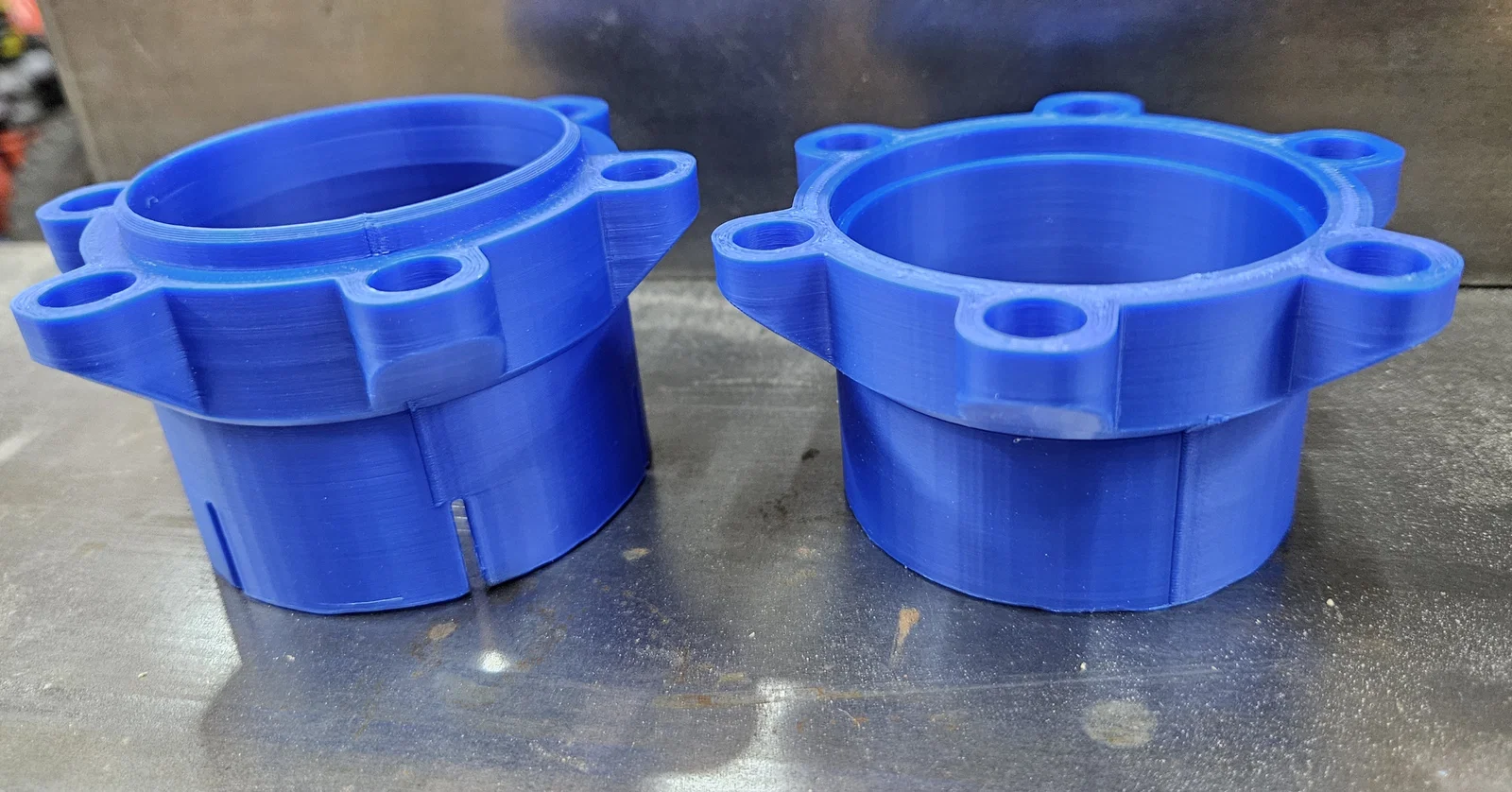

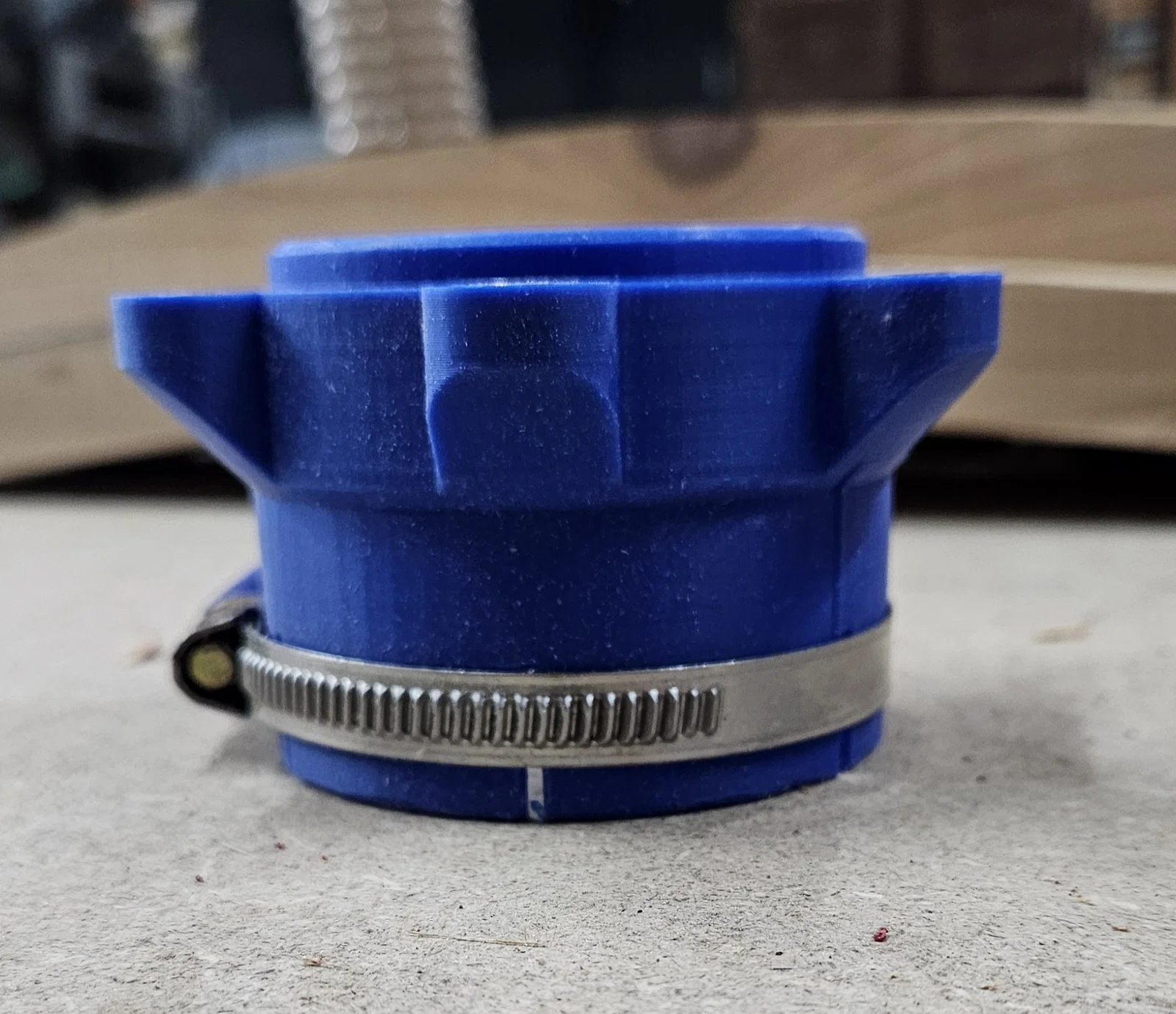

Mỗi loại đều có phiên bản male và female.

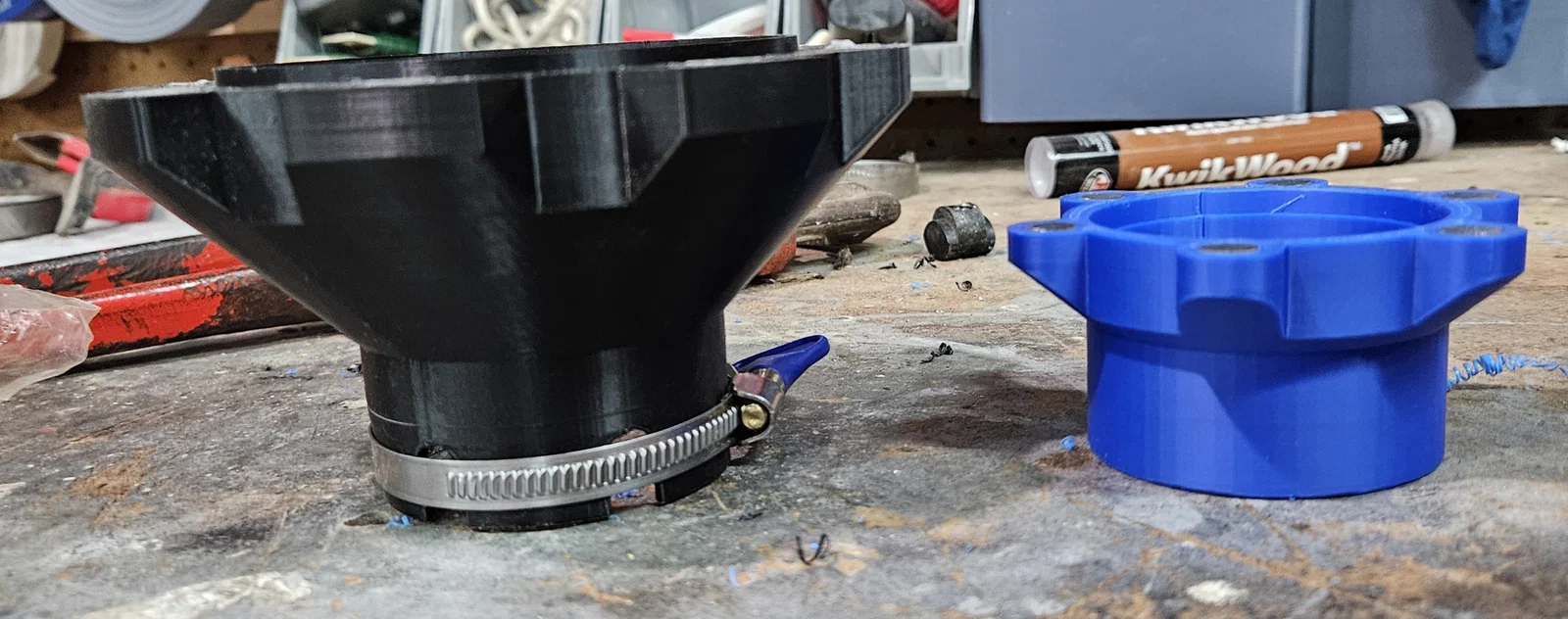

Lưu ý: Mình chưa in thử các fitting 4" xuống 2-½". Về lý thuyết thì nó sẽ in được mà không cần support, nhưng mình chưa thể xác nhận.
Nam châm dùng: https://www.amazon.com/dp/B0C697TTK4?ref=ppx_yo2ov_dt_b_product_details&th=1
Các mẫu này không được dựng bằng phần mềm CAD/3D modeling kiểu truyền thống. Mình không thể cung cấp file native, nhưng có thể xuất (export) ở các định dạng DWG, DXF, IFC, STP hoặc SKP.
