Adapter GoPro cập nhật cho ngàm magnetic DJI Action 4

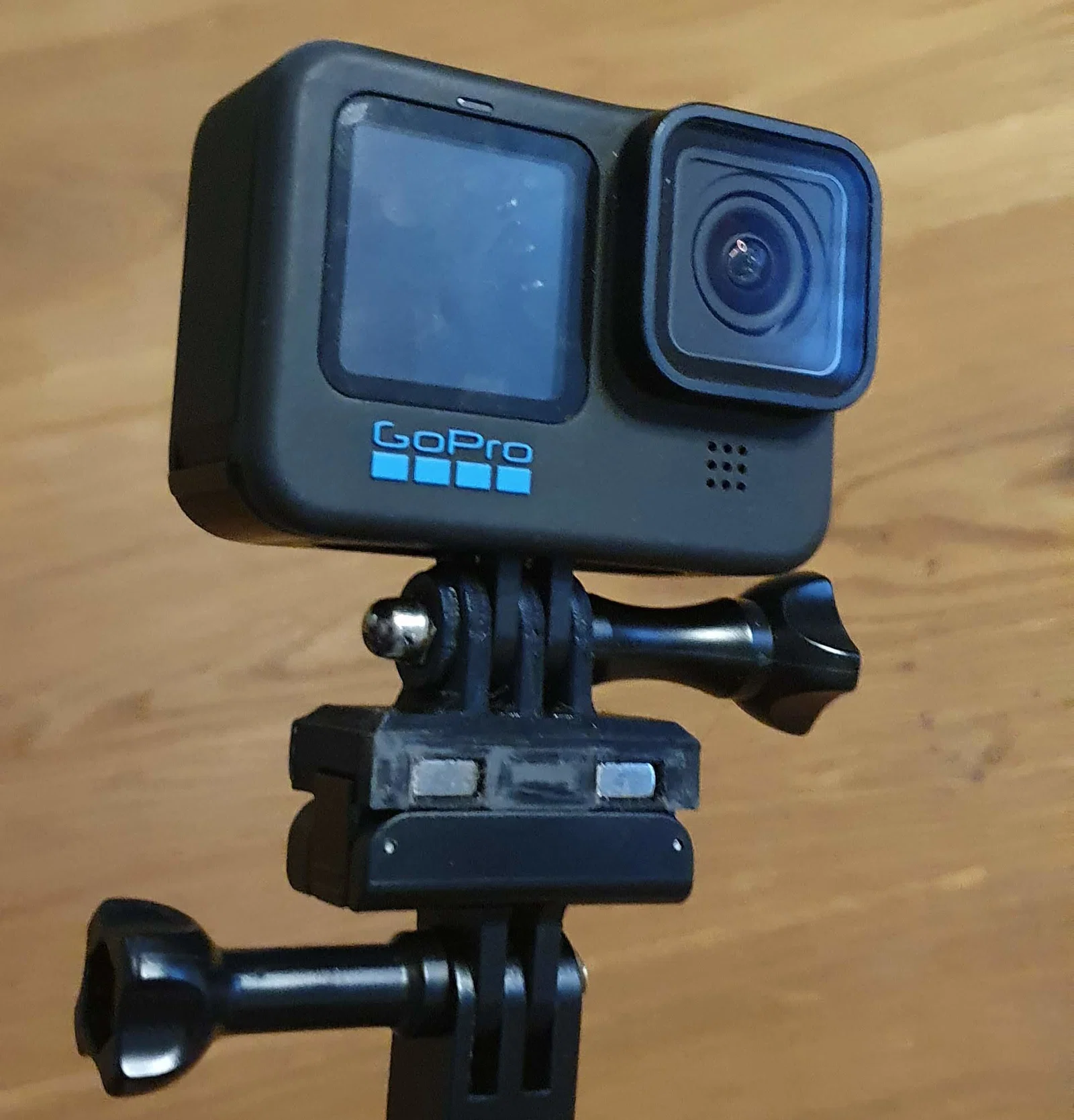

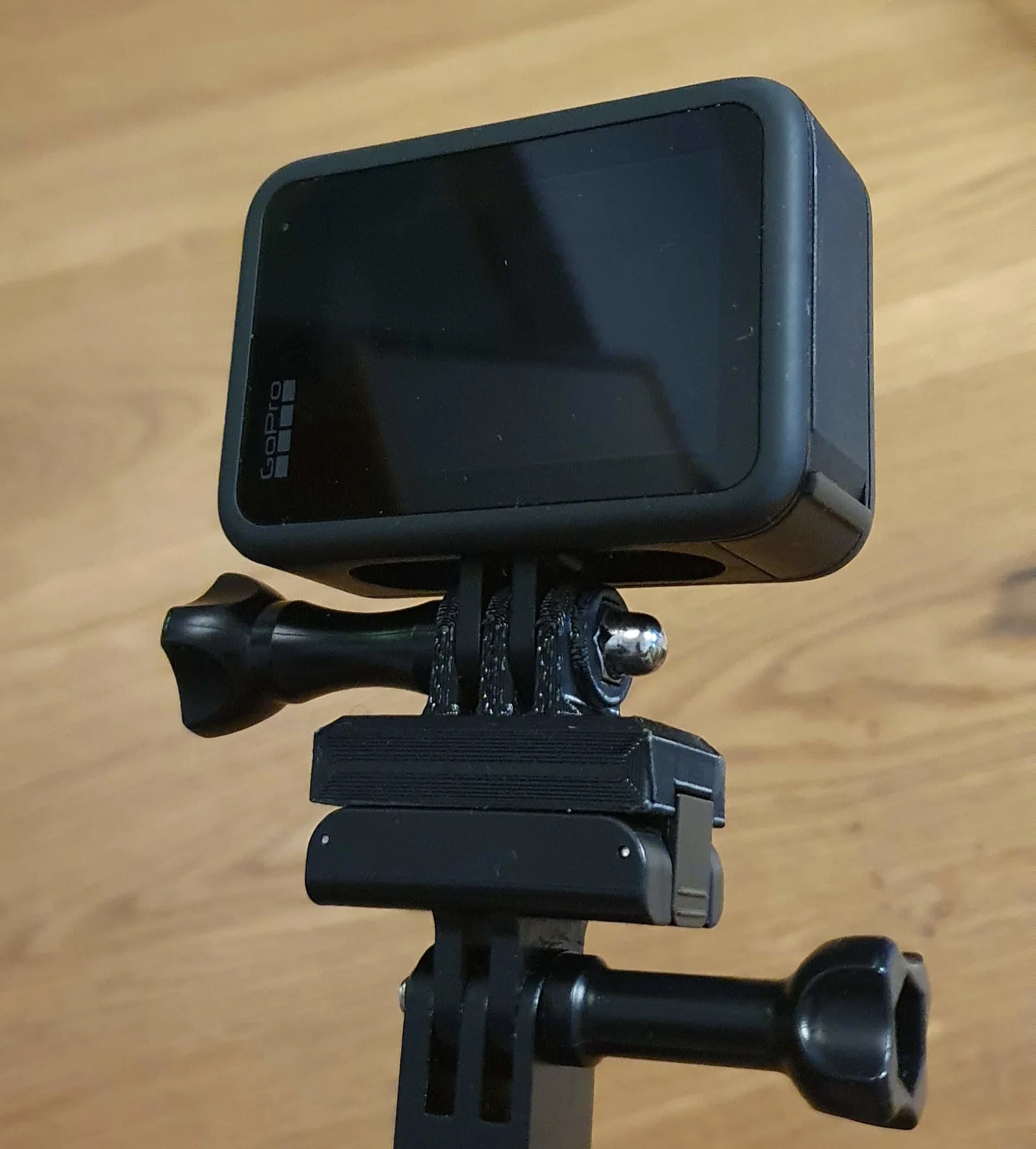

Adapter GoPro qua hệ ngàm magnetic của DJI Action 3/4. Đây là bản cập nhật, tương thích với các ngàm DJI Action 4 mới nhất (bản trước tương thích Action 2).

Adapter này cần 2 viên nam châm kích thước 18x8x4 mm. Đây là loại nam châm mạnh nhất mình tìm được, kích thước gần giống nam châm trong hệ DJI, mà vẫn dễ mua ở nhiều cửa hàng nam châm, khoảng 1 euro/viên.

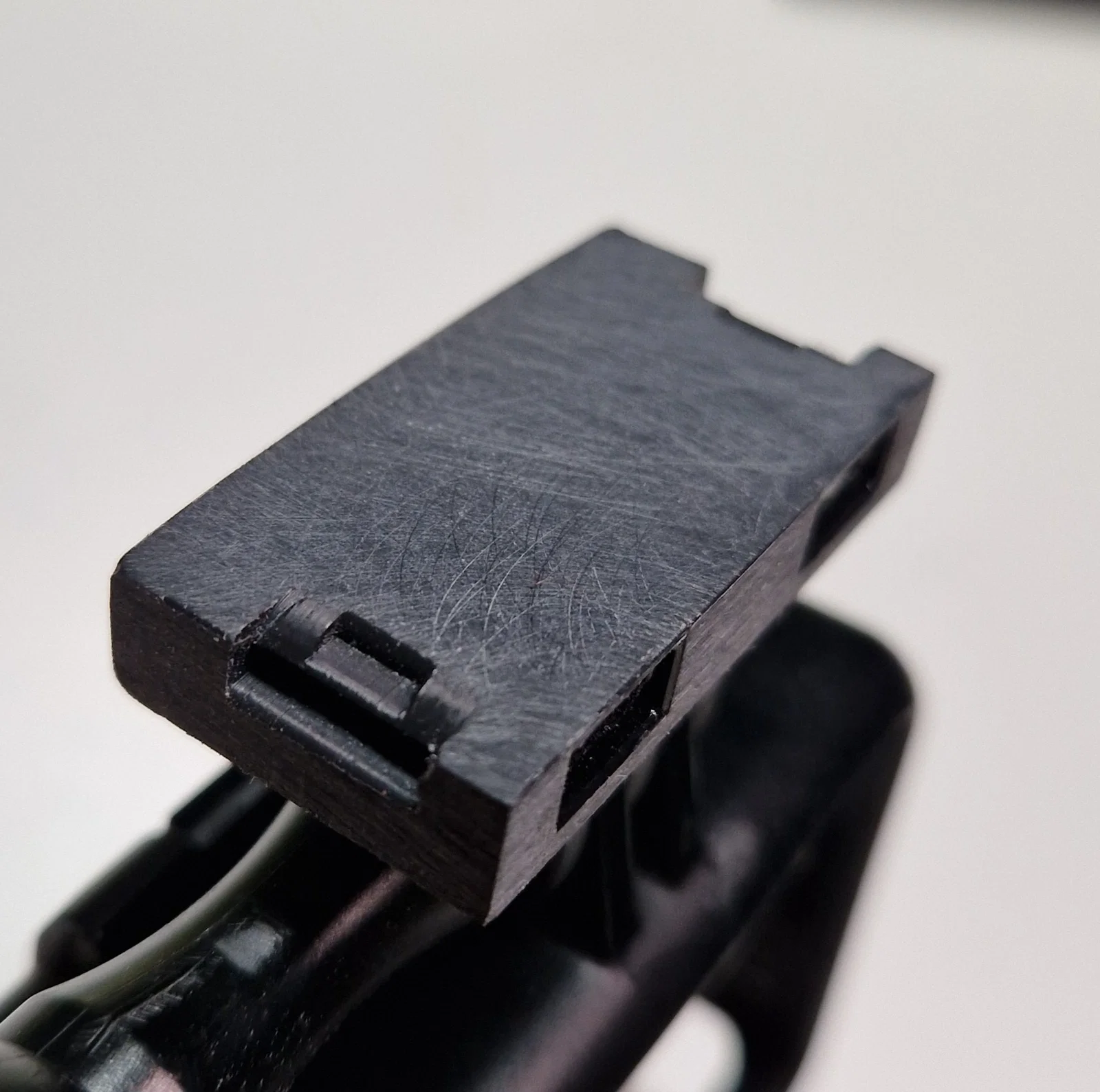

Nam châm cần được ép vào 2 rãnh (kiểu press fit), nhưng phải đúng cực để khớp với phần còn lại (đế ngàm) của hệ. Bạn sẽ cần phần đế này để canh đúng hướng đặt nam châm. Mình mua phần đế dưới của adapter magnetic trên AliExpress giá ổn (khoảng 5–7 euro/cái). Mình có thử in phần này, nhưng các ngàm kẹp dạng lò xo là bắt buộc để bám chắc và thiết kế quá phức tạp để tự làm (DIY).

Ngoài ra cần thêm 1 đai ốc M5. Cái này cũng press fit. Fit hơi chặt, nhưng nếu bạn hơ nóng đai ốc (bằng bật lửa) thì có thể kéo/ấn vào, và nó sẽ không bao giờ rơi ra.

Để đạt kết quả tốt nhất, đặt chi tiết lên mặt bàn in (đúng như file) sao cho các rãnh nam châm hướng lên trên.

Cần support cho phần tai ngàm, nhưng để ra kết quả đẹp nhất thì nên gỡ support ở lỗ bắt vít.

Tai ngàm GoPro cần phải chắc, nên khuyến nghị tăng số outer walls trong cài đặt máy in lên 6, vì như vậy phần tai ngàm sẽ đạt infill 100%.

Mình đã in bằng PC và ASA (rất chắc), nhưng các vật liệu khác cũng có thể dùng được.

Tolerance cần được giảm tối đa để khớp chặt với đế adapter. Nếu không, hai phần có thể bị tuột khi bị rung/lắc.

Kích thước/tolerance được tinh chỉnh theo máy in của mình.

Tùy máy in và vật liệu bạn dùng, độ fit có thể sẽ hơi khác (không tối ưu).

File thiết kế cũng được đính kèm, bạn cứ thoải mái chỉnh sửa theo nhu cầu, và nếu có thể thì hãy đăng/chia sẻ lại.
