Bộ chi tiết cho profile 2020 & 2040 (2020 & 2040 profile Elements)

Các chi tiết để nối profile 2020 và 2040. Nên in bằng PET-G (để tăng độ bám dính giữa các lớp).

\==> Thiết kế theo chuẩn vít M3 16 đầu pan head và đai ốc M3 cho các góc phía trước (frontal angles), và vít M3 12 cho các góc bên (side angles).

Nhét đai ốc M3 vào bộ giữ đai ốc (nut holder)

Bổ sung mới: Nutholder dùng long đền M3 cỡ lớn:

\==> Cần long đền M3 loại lớn 12 mm, ví dụ:

https://www.amazon.de/gp/product/B0BJZDJ6L8/ref=ppx\_yo\_dt\_b\_asin\_title\_o02\_s00?ie=UTF8&psc=1

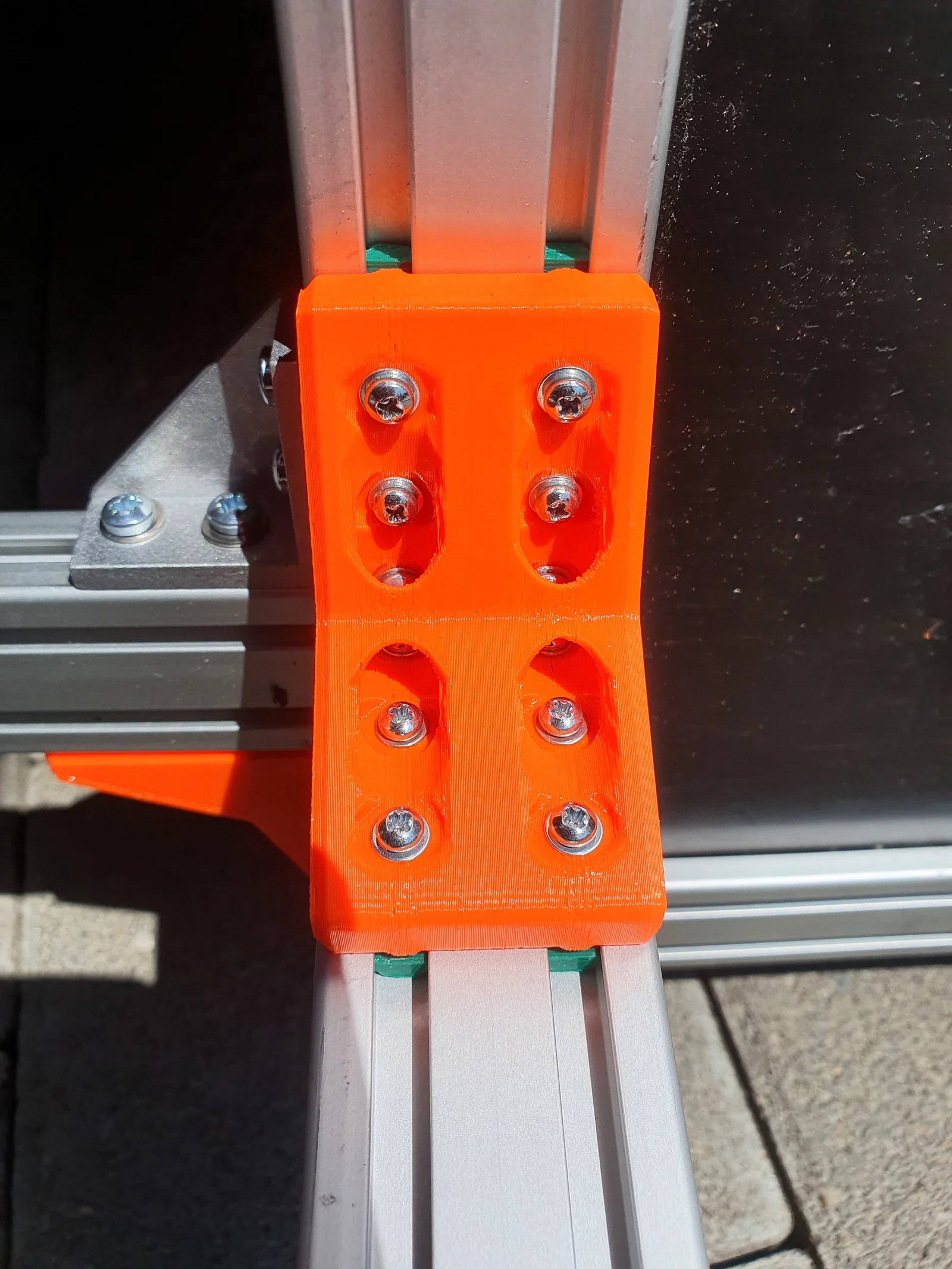

Frontal elements:

Triplex nut holder có một đầu dài và một đầu ngắn. Đầu dài dùng để định vị triplex nutholder cho các chi tiết phía trước.

Nên bắt vít trước rồi mới đưa các phần vào đúng vị trí.

Bắt các chi tiết phía trước lên profile bằng vít M3 * 16 và long đền M3.

Chi tiết loại “Massive” cần 2 triplex nut holder cho mỗi rãnh T-slot (tổng 8 cái).

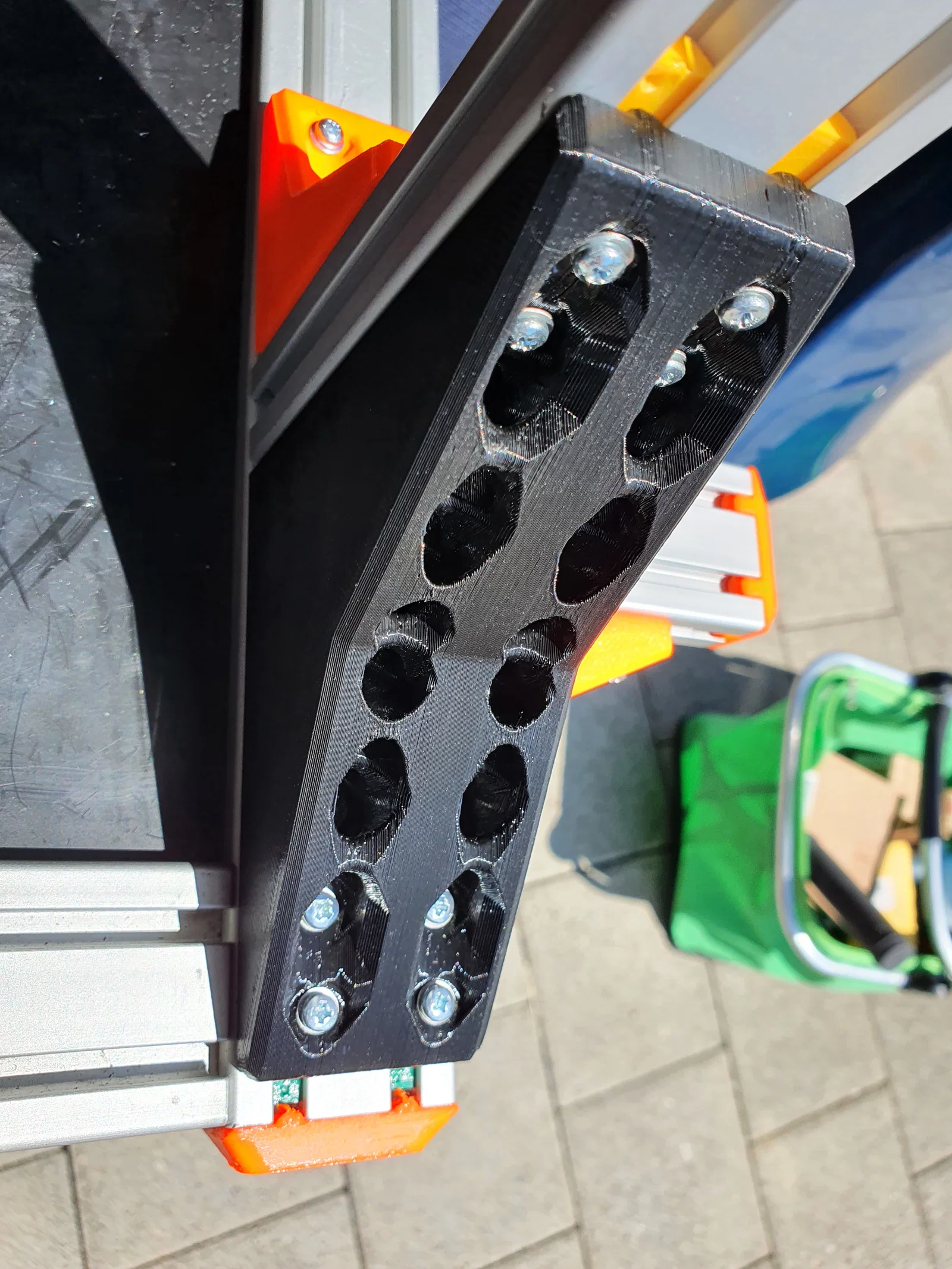

Side elements:

Bắt các chi tiết bên hông lên profile bằng vít M3 * 12 và long đền M3.

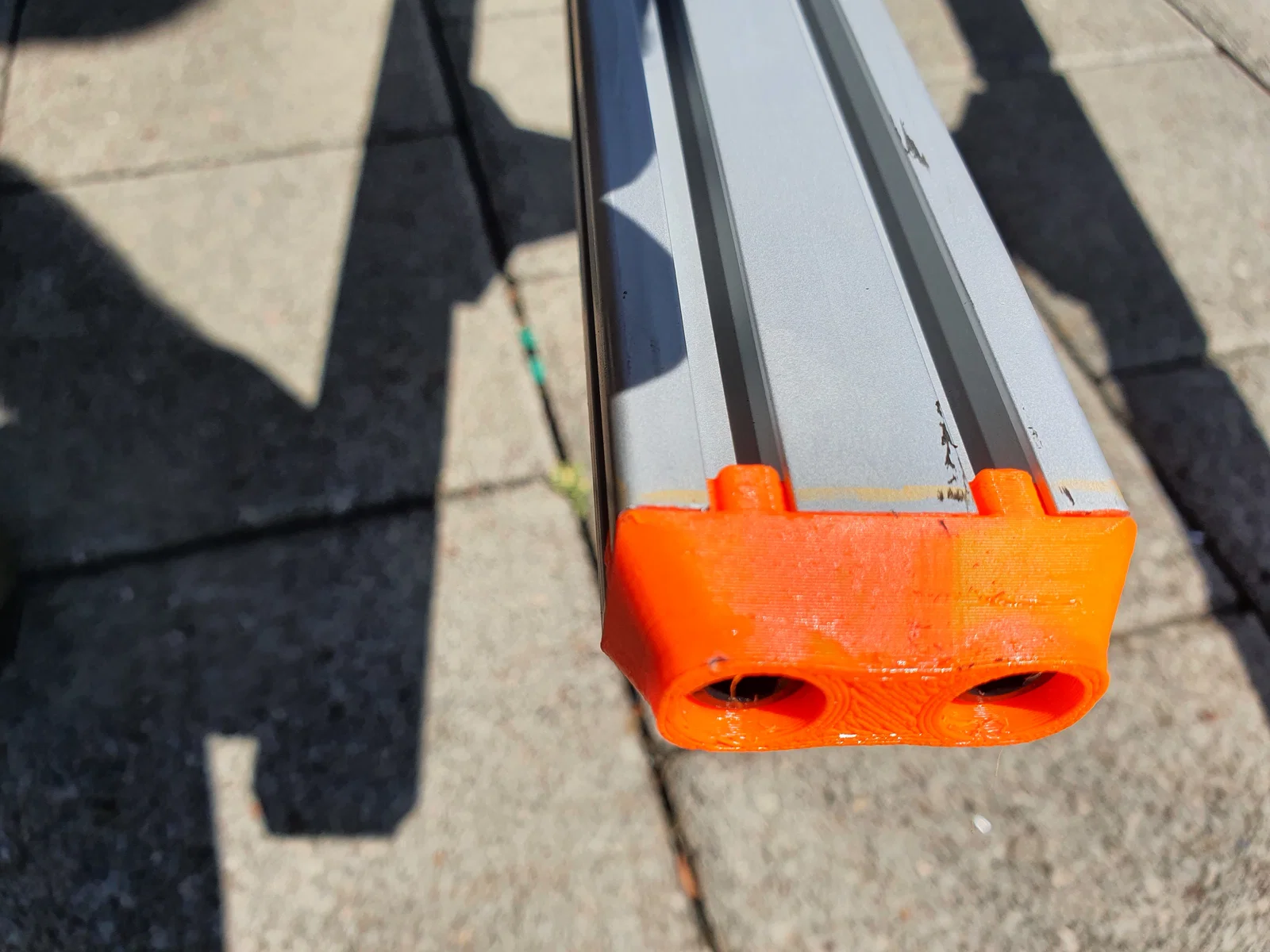

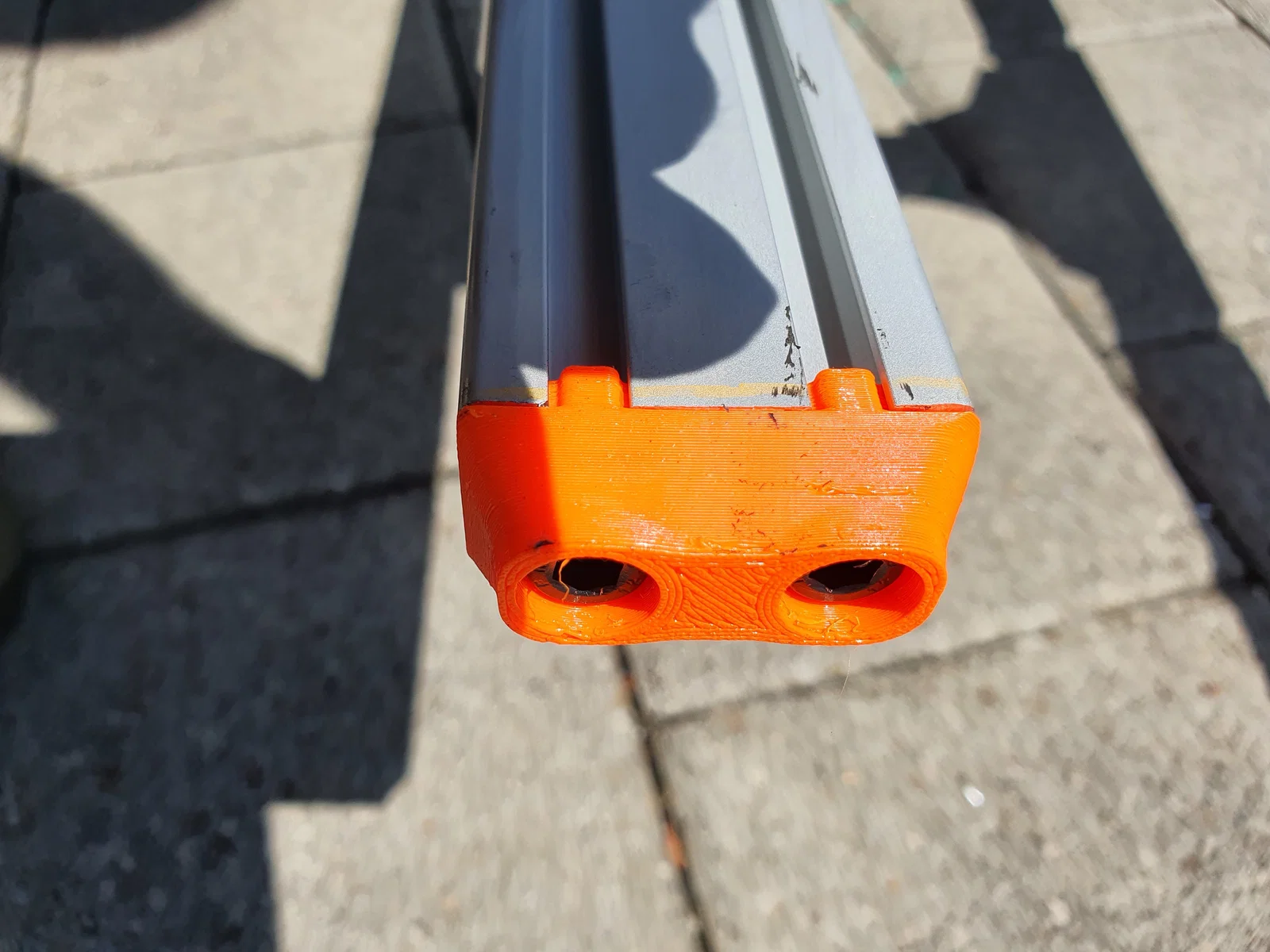

Caps

Kiểm tra xem lỗ trên profile của bạn là M5 (đường kính 4.2 mm) hay M6 (đường kính 5 mm) để xác định đúng loại profile. Taro ren vào profile rồi bắt các chi tiết bằng vít lục giác chìm (hexagon socket screws).
