Template khoan lỗ cho bàn Cribbage (Cribbage board drilling template)

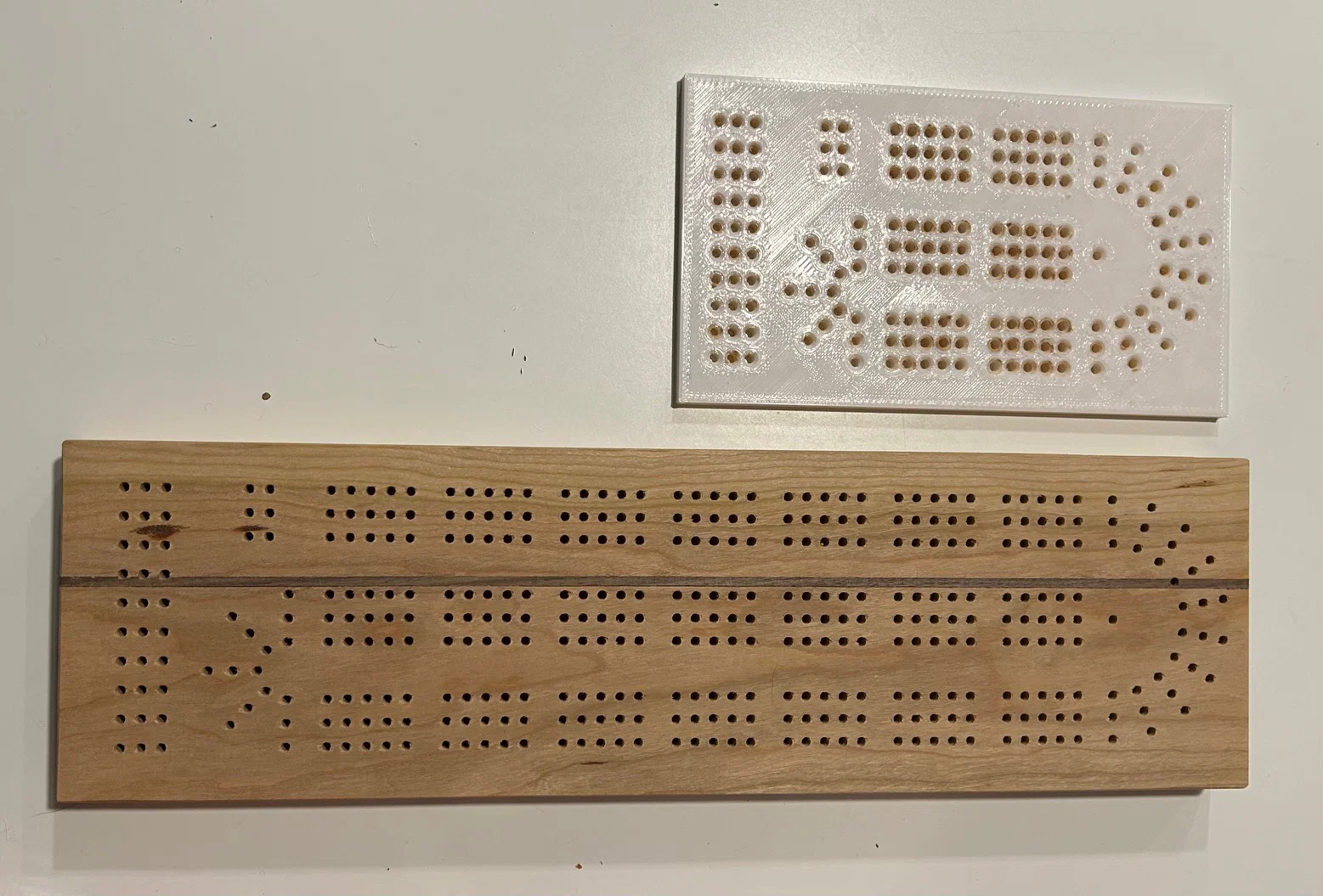

Mình tạo cái drilling jig này để khoan lỗ thật chính xác trên một tấm gỗ cứng, nhằm làm một cribbage gameboard tiêu chuẩn 121 lỗ. Các lỗ trên jig được thiết kế cho mũi khoan ¼" và có vát mép (chamfer) để dễ định vị mũi khoan hơn.

Mình in mẫu này bằng nozzle 0.8mm, layer height 0.32mm (draft quality) trong 5 giờ 49 phút, dùng Ender 3 v 2.

Nhớ xoay (orient) file STL sao cho mặt có các lỗ vát mép hướng lên trên để chất lượng in tốt hơn.

Mình khuyên dùng mũi khoan tự canh tâm (center finding / self-centering drill bit), có thể mua ở hầu hết cửa hàng dụng cụ (ví dụ: RYOBI Self-Centering Hinge Cutter | The Home Depot Canada). Khi khoan được vài lỗ đầu tiên, bạn có thể dùng một cặp chốt ¼" (pegs) hoặc chính mũi khoan ¼" để ghim giữ template cố định vị trí trong lúc khoan các cụm lỗ tiếp theo.

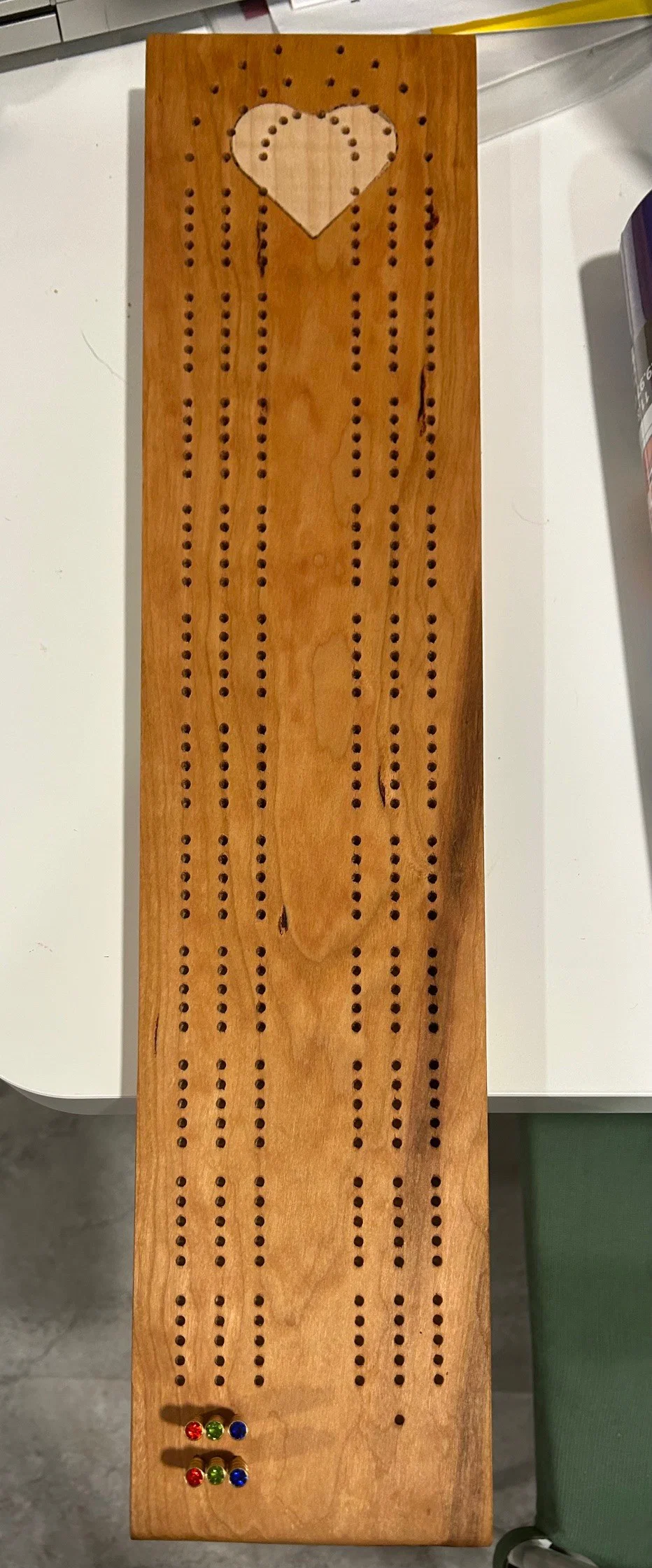

Jig này cho phép bạn làm một board tiêu chuẩn kích thước đầy đủ theo layout truyền thống, trên tấm board cỡ 4½" x 15". Các lỗ ¼" được canh kích thước cho cribbage pegs tiêu chuẩn.

UPDATE 28 Dec 2023:

Mình có thêm một phiên bản mỏng hơn, dùng ngon y như bản cũ nhưng tốn ít filament hơn và in nhanh hơn. Trải nghiệm của mình khi dùng các jig là: nếu bạn dùng drill press và làm cẩn thận thì không nhất thiết phải dùng self-centering drill bit.

UPDATE 08 April 2024:

Mẹo nhỏ: bạn có thể giảm tình trạng xé sợi gỗ (tear-out) quanh miệng lỗ bằng cách khoan chậm lại, và/hoặc dán băng keo lên bề mặt tấm gỗ trước khi khoan. Mình thấy dùng drill press với mũi brad point bit, rồi giảm tốc—nhất là lúc mũi bắt đầu ăn vào gỗ—sẽ cho miệng lỗ rất mịn. Mình vẫn có thể khoan xong cả board trong khoảng 45 phút, nhưng bề mặt hoàn thiện thì tốt hơn hẳn so với khoan vội.
