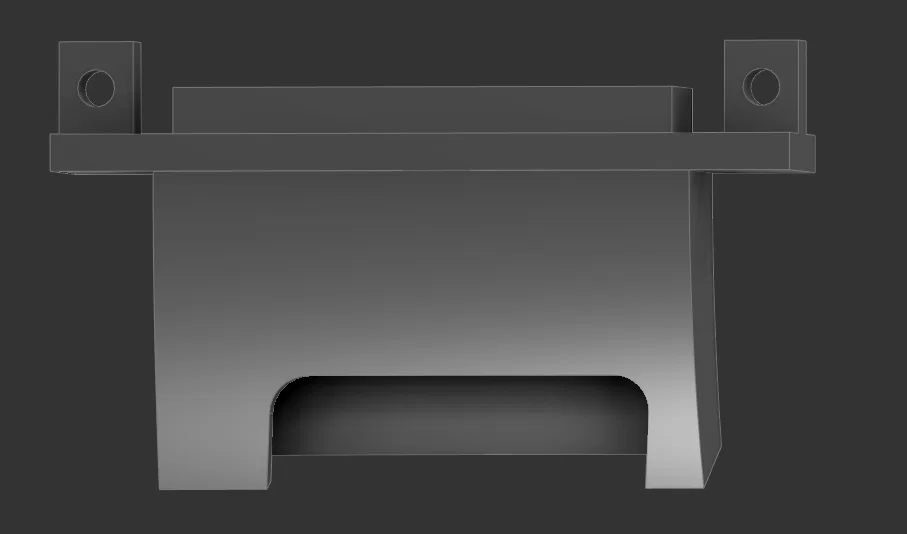

Ống dẫn gió (fan duct) Ender 3 V3 SE cho K1 hotend & quạt zin

Có khá nhiều mẫu ngoài kia cho quạt blower 5010 các kiểu, nhưng mình không tìm được cái duct nào cho quạt zin mà thổi đúng chỗ mình muốn, nên mình tự làm cái này.

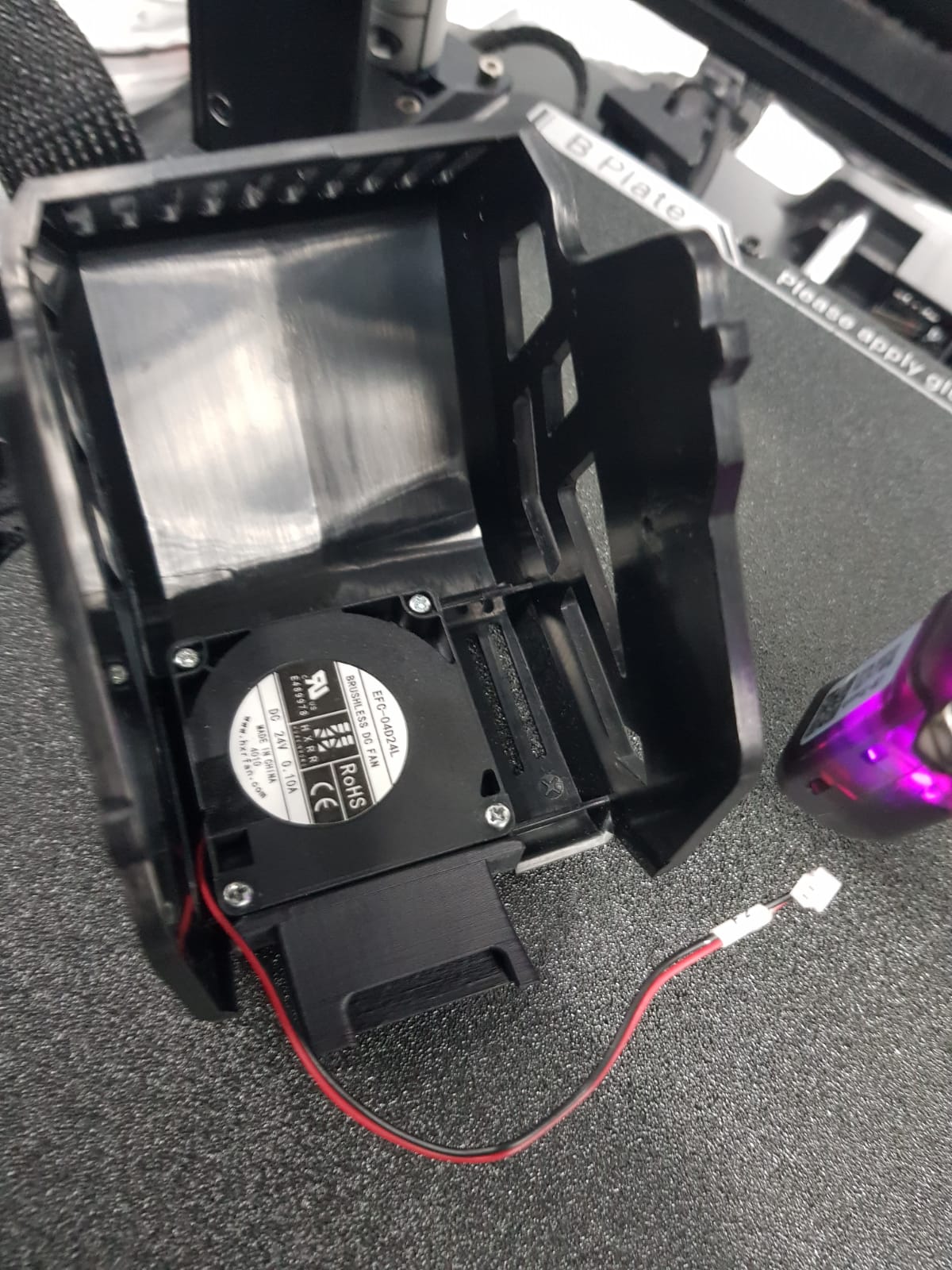

In được với quạt zin (nếu in bằng ASA thì nên bật quạt làm mát; mình dùng 20%, không thì mấy cái “tai” nhỏ sẽ bị mềm chảy/hoặc bong khỏi build plate – hỏi mình sao biết thì biết rồi đó).

Ngàm/giá CR Touch không cần dời.

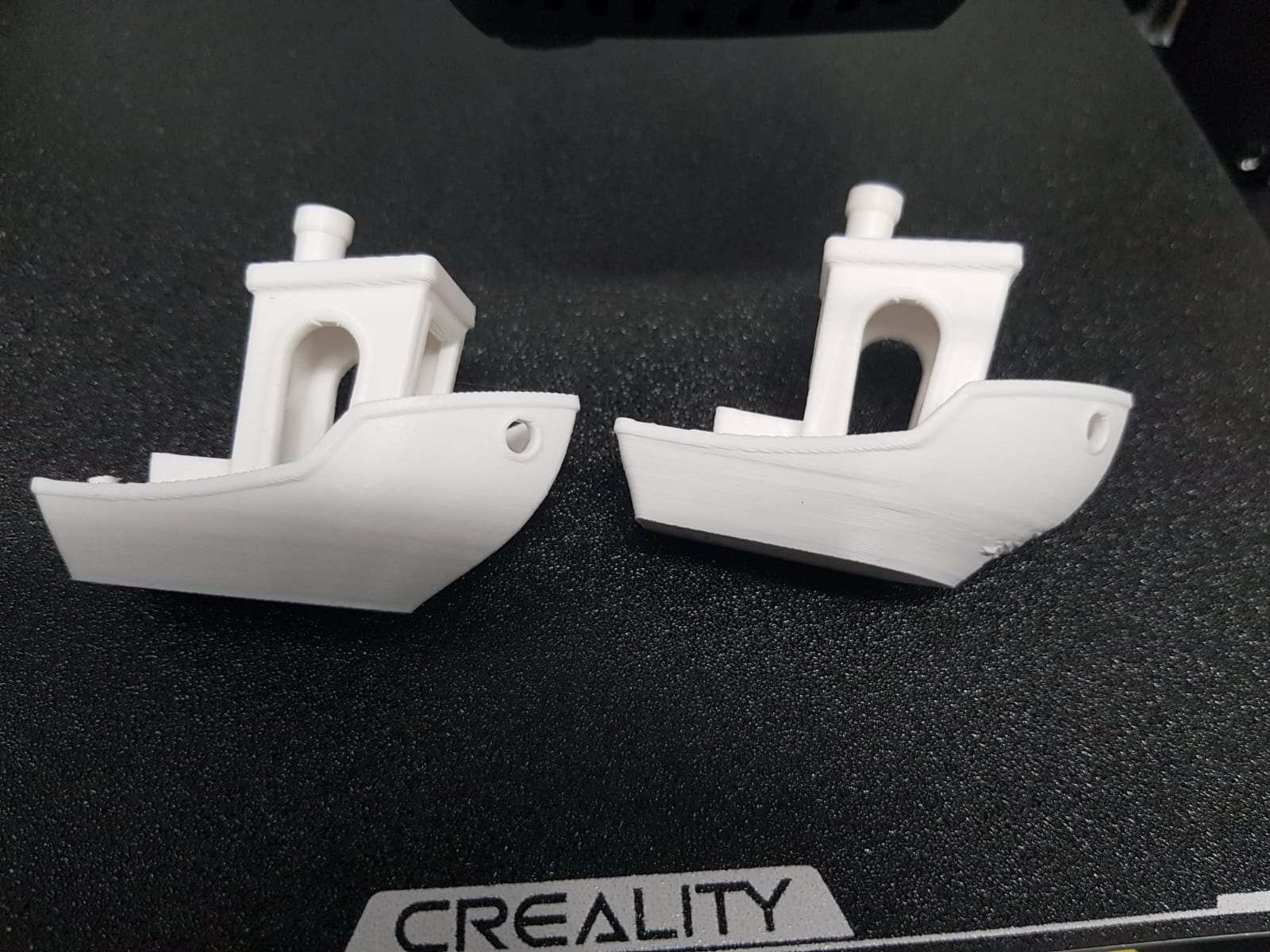

Mình có đăng hình 2 con benchy: bên trái là dùng quạt zin, bên phải là dùng quạt mới. Hiện tượng ringing biến mất là do mình có siết lại trục X ở giữa lúc chụp hình. Cả hai đều in với combo k1 nozzle/hotend bằng profile PLA generic trên Cura, dùng cùng một file gcode y hệt; mình chỉ bấm in lại đúng file đó sau khi thay fan duct xong.

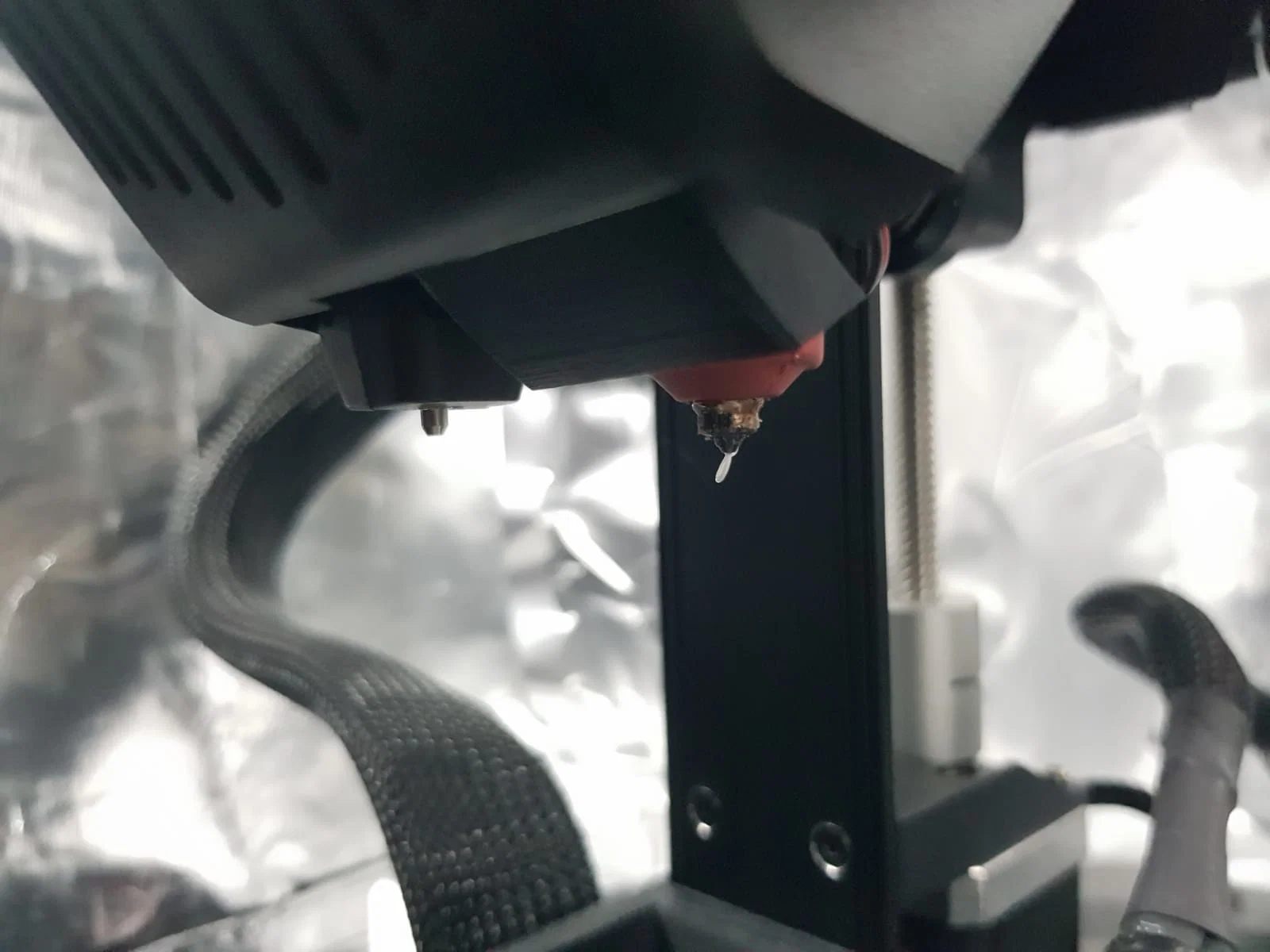

Khuyến nghị in bằng vật liệu chịu nhiệt tốt vì nó nằm sát nozzle để tối đa hiệu quả làm mát từ cái quạt nhỏ này.

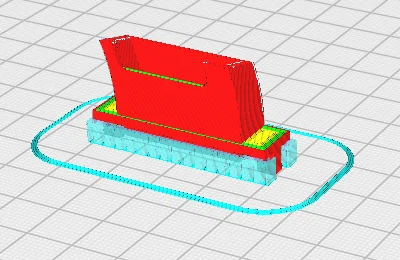

Mẫu này mình in với support bình thường, “touching buildplate”, overhang angle: 45, zigzag, density 30%, layer height 0.2, tốc độ 50mm3, như ở trên.

Update (V2):

Giờ có thêm lỗ dài (elongated holes) để lắp đặt dễ hơn.
