Kẹp Cam chữ F in 3D hoàn toàn (Fully 3D printable Cam F Clamp)

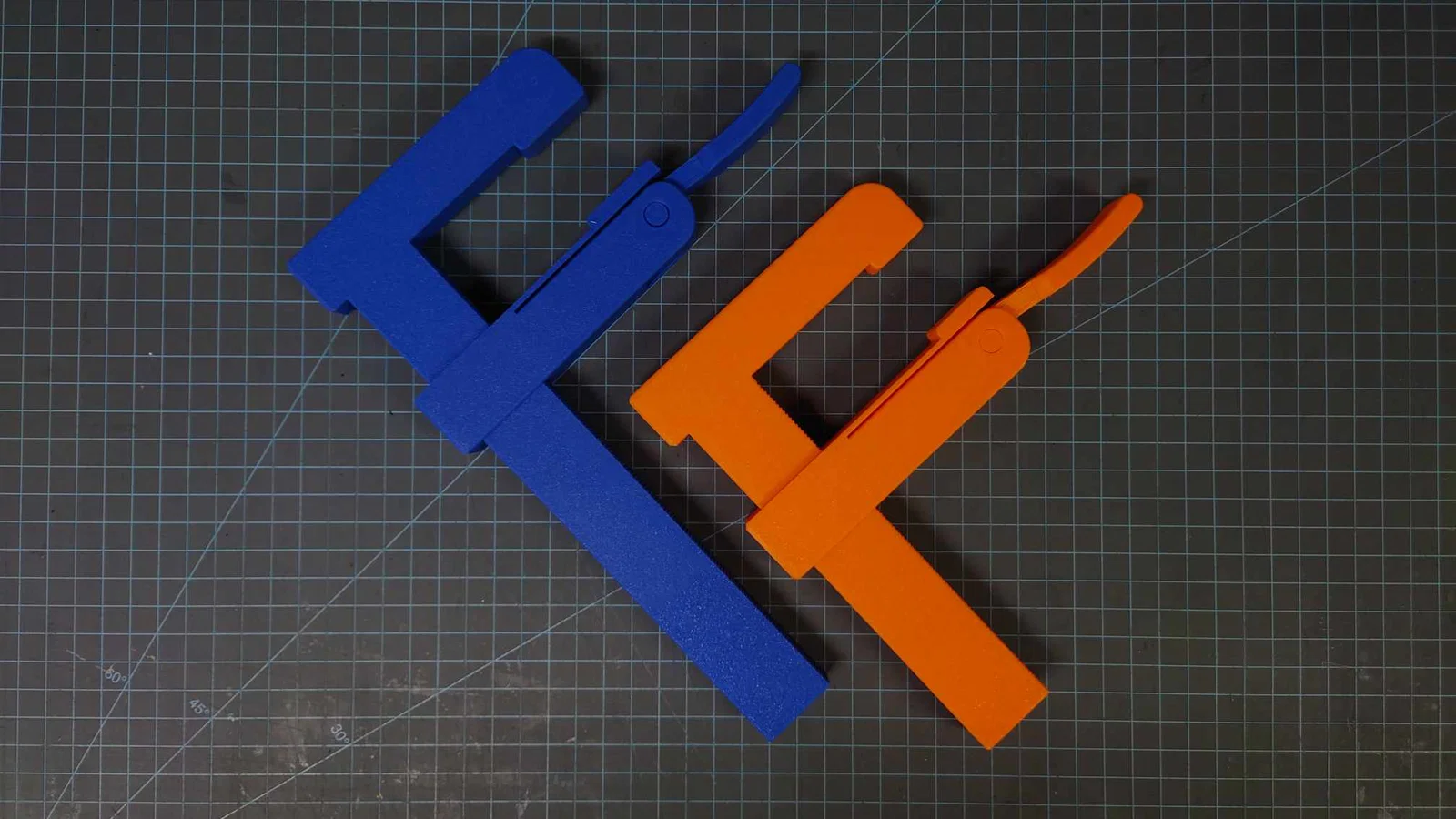

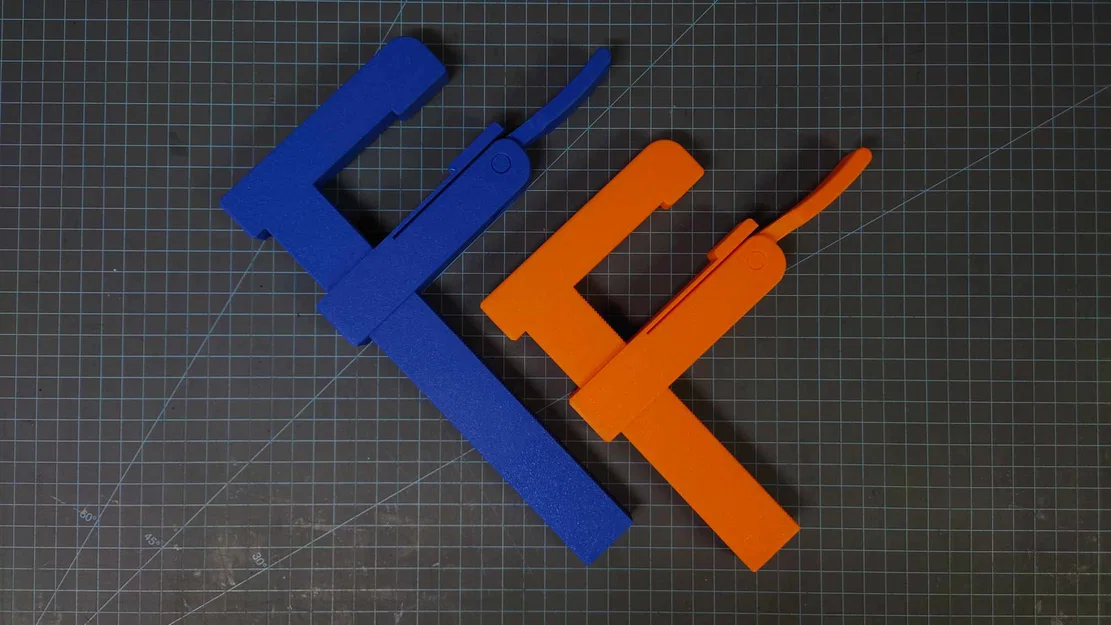

So với kẹp vít (screw clamp) và kẹp quick-grip, loại này không có đủ hành trình (travel) và lực để kéo những vật đang cách xa lại gần nhau. Nhưng nó rất hợp để kẹp nhanh hai món lại với nhau và lực cũng đủ mạnh để… kẹp dập tay nếu bạn cố tình thử. Mình làm vài kích thước khác nhau để hợp với nhiều loại máy in.

Các setting mình dùng để in mẫu này:

nozzle diameter: 0.4mm

top/bottom thickness: 1mm

line width: 0.4mm

layer height: 0.2mm

perimeter: 1.2mm

infill: 20%

build plate adhesion: Có thể bạn sẽ cần brim hoặc mouse ears cho phần lever của jaw. Với mình thì quẹt glue stick lên build plate là bám đủ tốt.

wall order: inside → outside

filament: PLA+

supports: Chỉ dùng trong cái lỗ chữ nhật; mình đặt support blockers che vùng hốc của cam và phần lever, rồi trông chờ bridging setting của mình đủ ổn.

Troubleshooting: Mình thấy kẹp sẽ bị trượt nếu fit quá khít. Cái jaw cần hơi “lỏng” một tí (wiggle) để nó bắt được.

Bạn có thể chà nhám (sand) các vùng tiếp xúc của jaw để tăng độ bám.

Tính năng thiết kế:

1. Bo góc (fillet) ở các góc của jaw để giúp bề mặt kẹp phẳng hơn, phòng trường hợp linear advance của bạn chưa tune chuẩn.

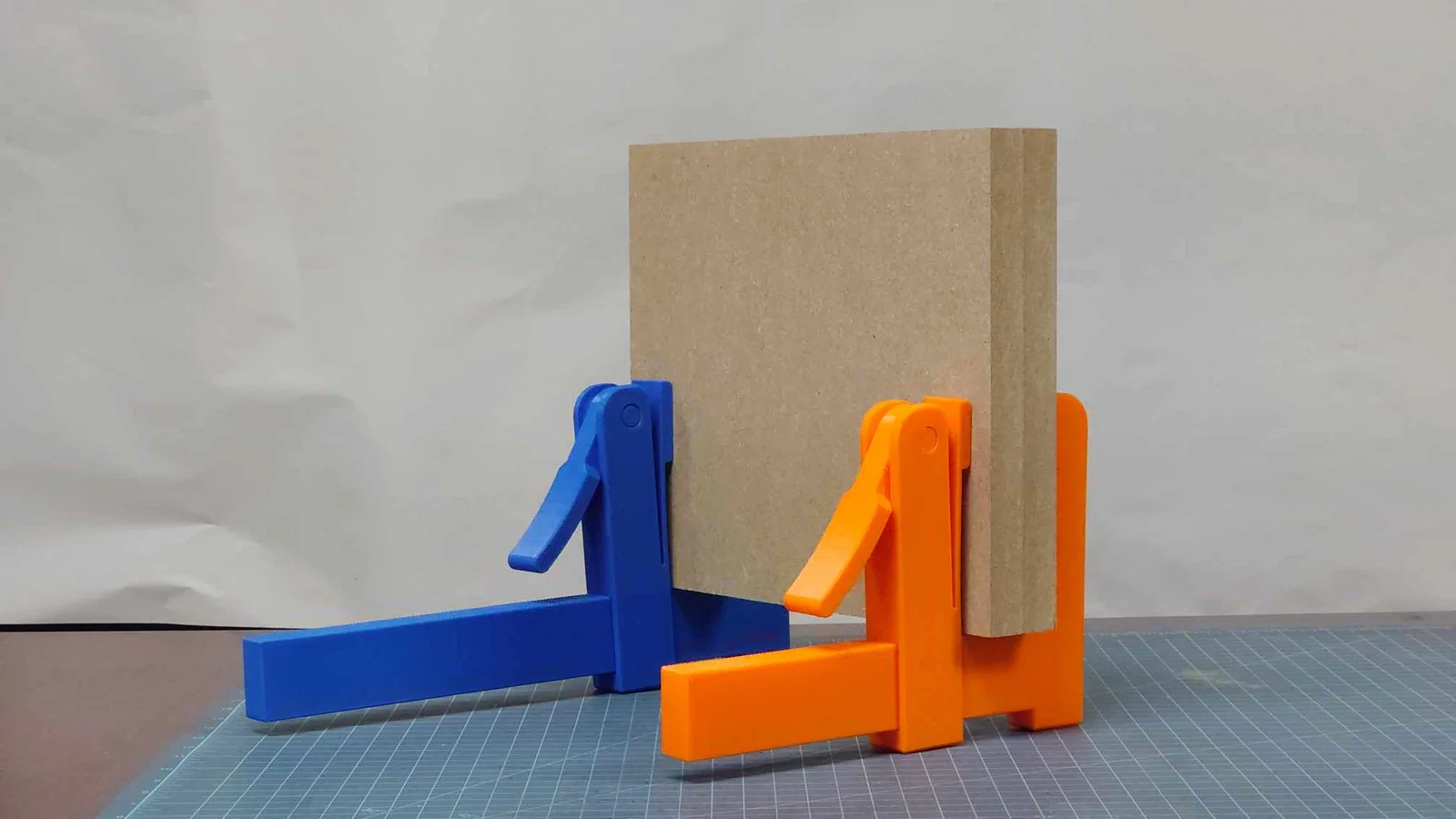

2. Kẹp có thể tự đứng với phần jaw hướng lên. Hữu ích nếu bạn cần kẹp bên dưới một vật gì đó hoặc chỉ cần dùng kẹp để kê/chống một món đồ.
3. Cam lever đóng hướng vào trong, để khi dùng thì cái tay đòn không vướng. Đổi lại jaw sẽ dài hơn và khó in hơn trên máy nhỏ. (có thể bạn phải xoay chéo để in)
4. Cơ cấu cam và jaw chạy nhanh, rất hợp cho những việc cần kẹp tạm nhanh. Ví dụ kẹp một thanh gỗ lên drill press để khoan lẹ một lỗ.

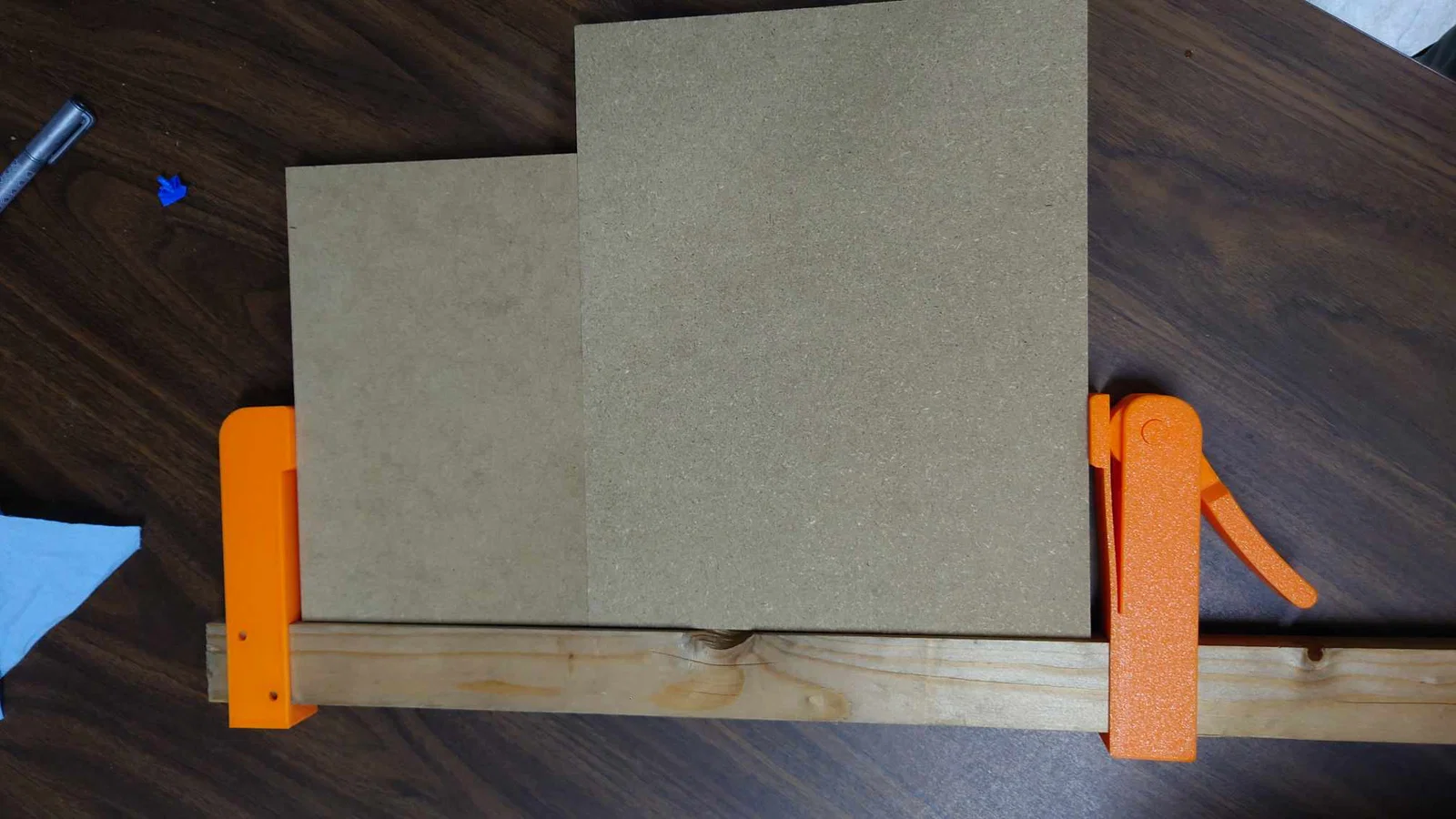

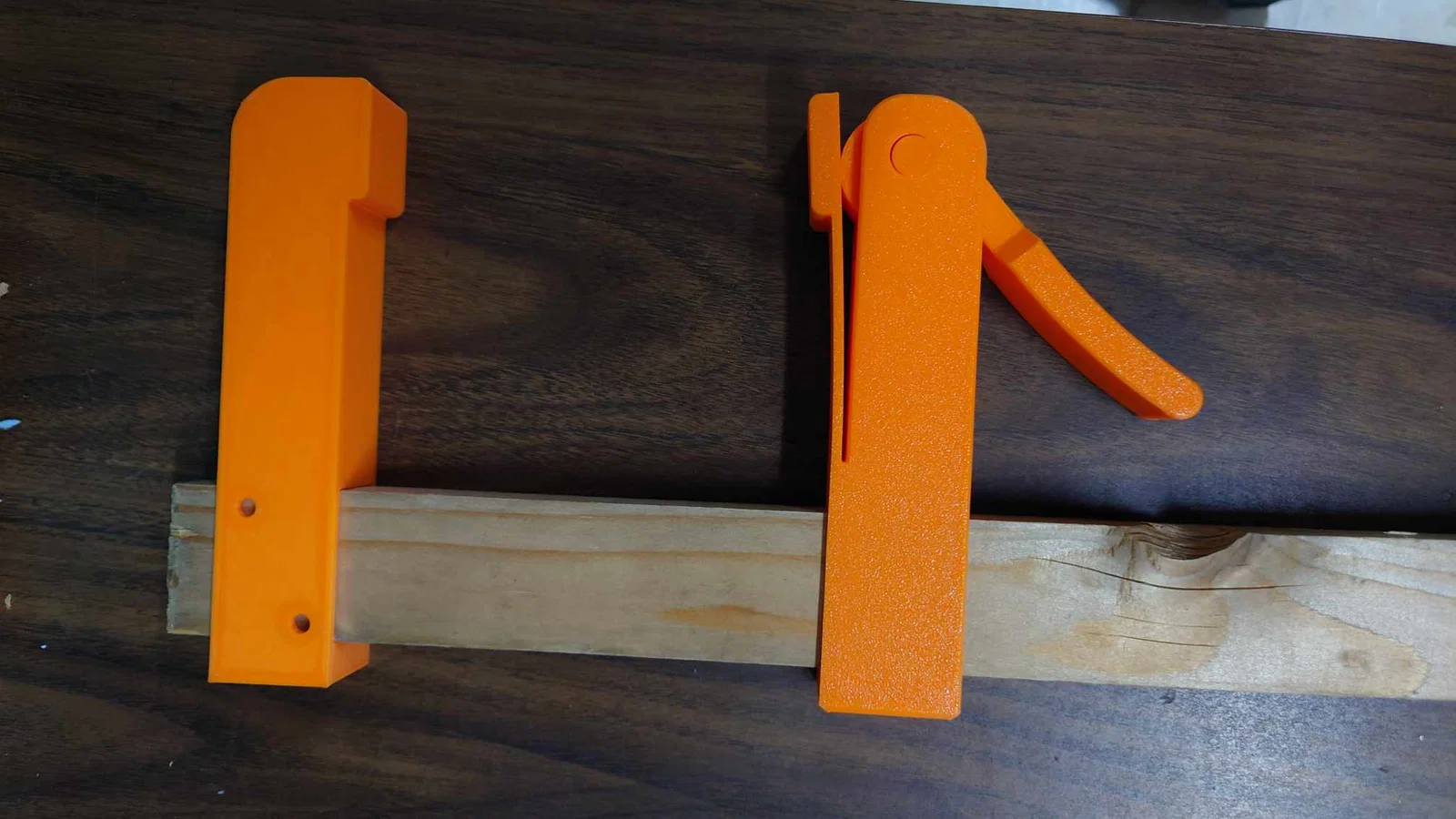

5. Lỗ chữ nhật kích thước 1.5inch x 0.75inch. Để anh em bên Mỹ có thể lấy thanh gỗ 1x2 rồi tự làm kẹp siêu dài. Độ cứng có thể không bằng bản gốc, nhưng vẫn ổn để giữ hai tấm ván cố định khi bắt vít hoặc dán keo.
