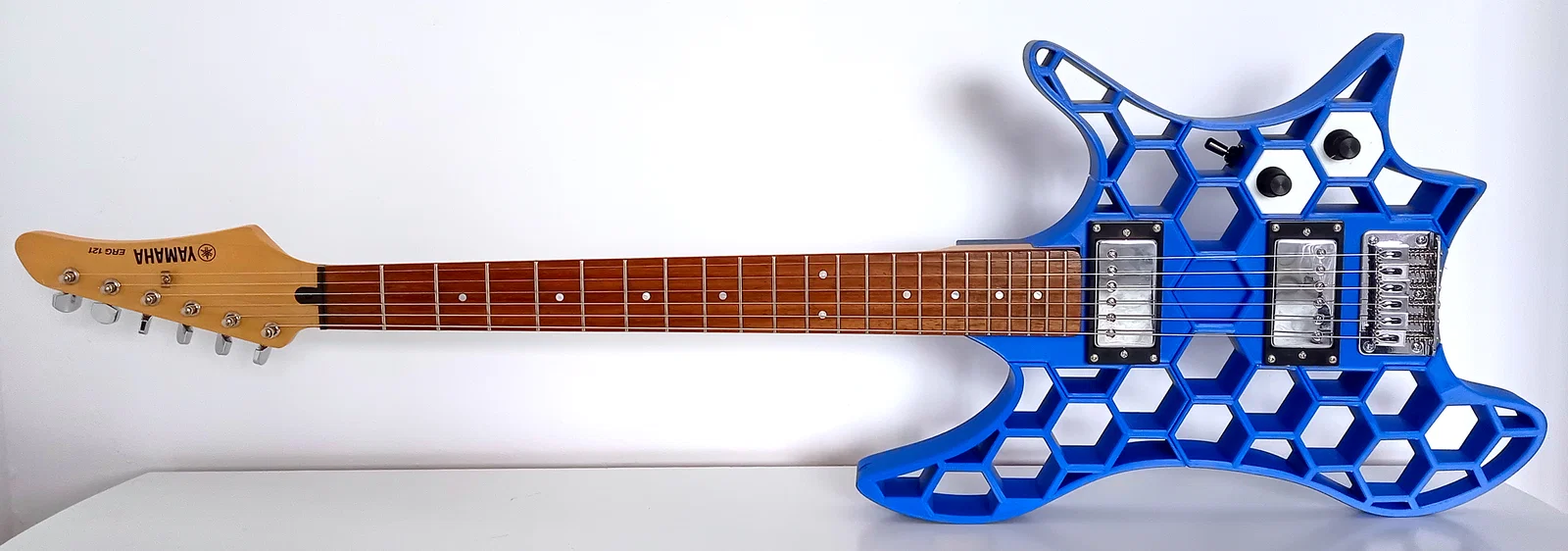

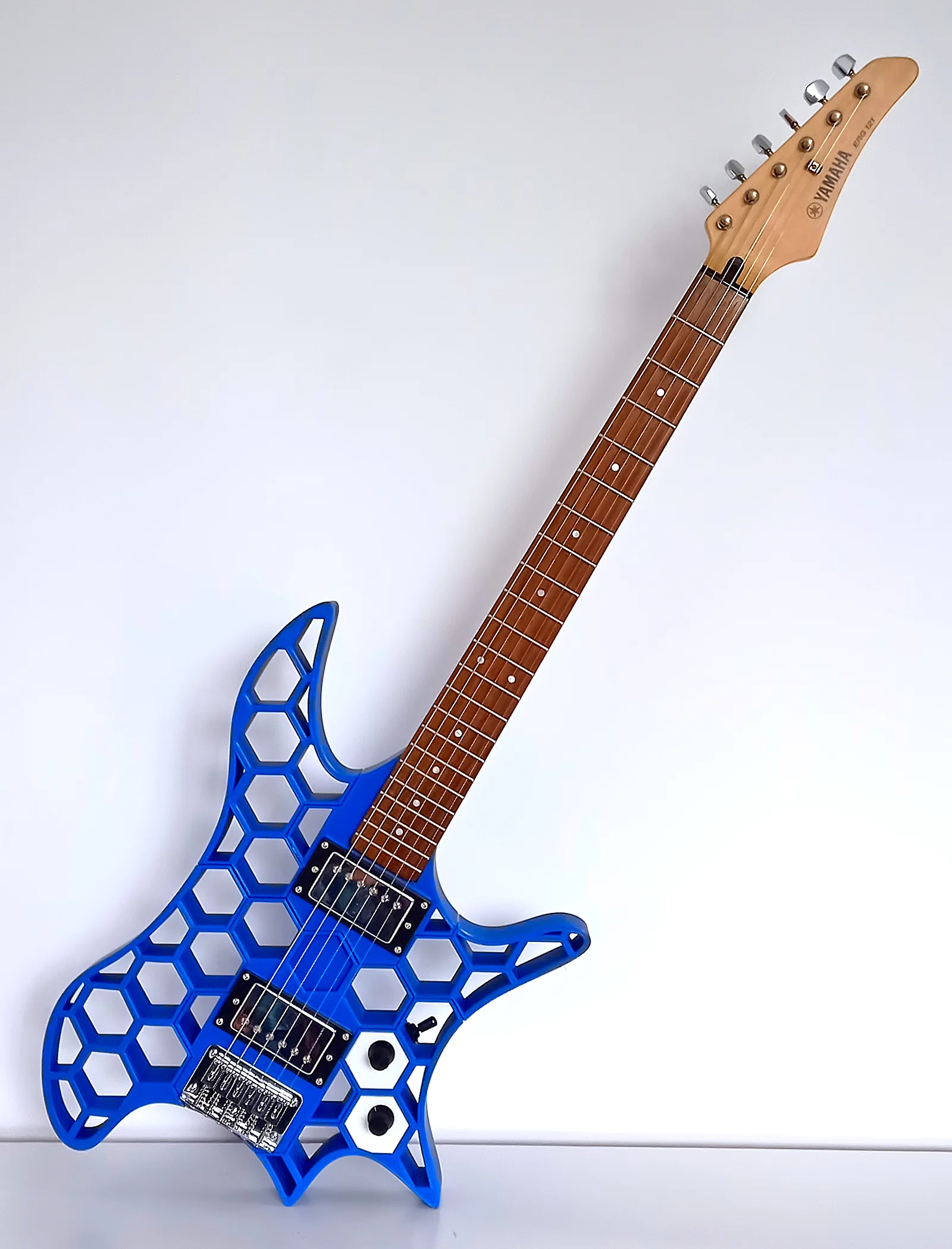

Honeycomb Guitar Version 1

Đây là cây Guitar đầu tiên mình thiết kế. Lấy cảm hứng từ mấy mẫu guitar headless của Psicojimi, cộng thêm một mớ tìm hình trên Google! Cây này dùng fixed bridge, cấu hình twin Humbucker và dùng một cần (donor neck) Yamaha. Trên thân có chỗ để gắn công tắc chọn 3 nấc (3-Way selector switch), núm Volume, jack input và nút đeo dây (strap buttons).

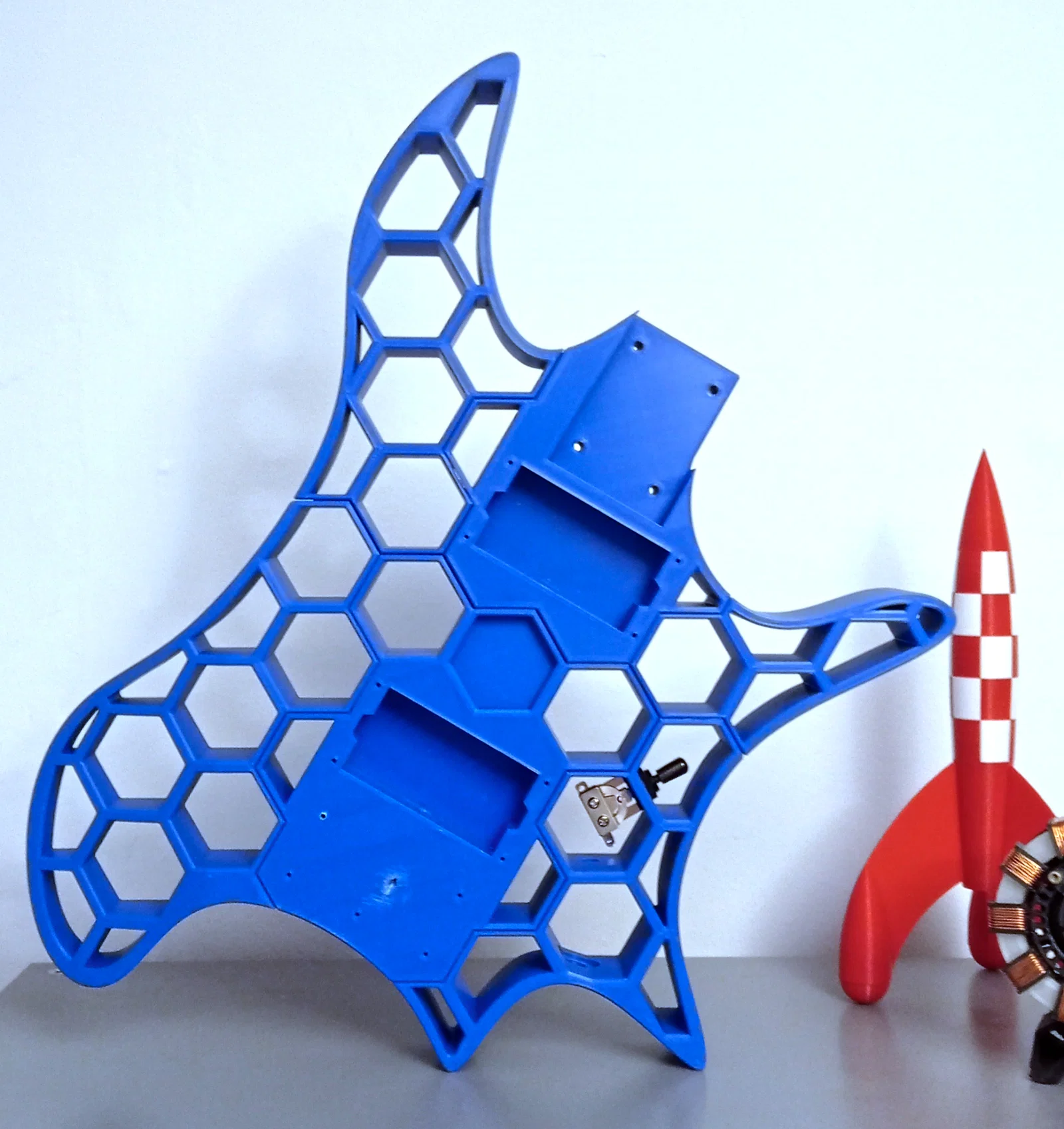

Thiết kế được tách thành 6 phần để in vừa các máy in 3D phổ thông, và mình có kèm cả định dạng STL lẫn STEP. Mình cũng có thêm một bản model lắp ráp hoàn chỉnh cho ai có máy in khổ lớn, tuy nhiên sẽ cần chỉnh thiết kế để lắp được thanh gia cường (reinforcing rod) (chạy giữa neck và bridge để chịu lực căng dây).

Các file đã được đánh dấu theo vị trí:

TL = Top Left, TR = Top Right, TC = Top Centre, BL = Bottom Left, BR = Bottom Right, BC = Bottom Centre. Các miếng insert phần điều khiển (control inserts) được ghi là Volume và Tone với T = Top, M = Middle và B = Bottom.

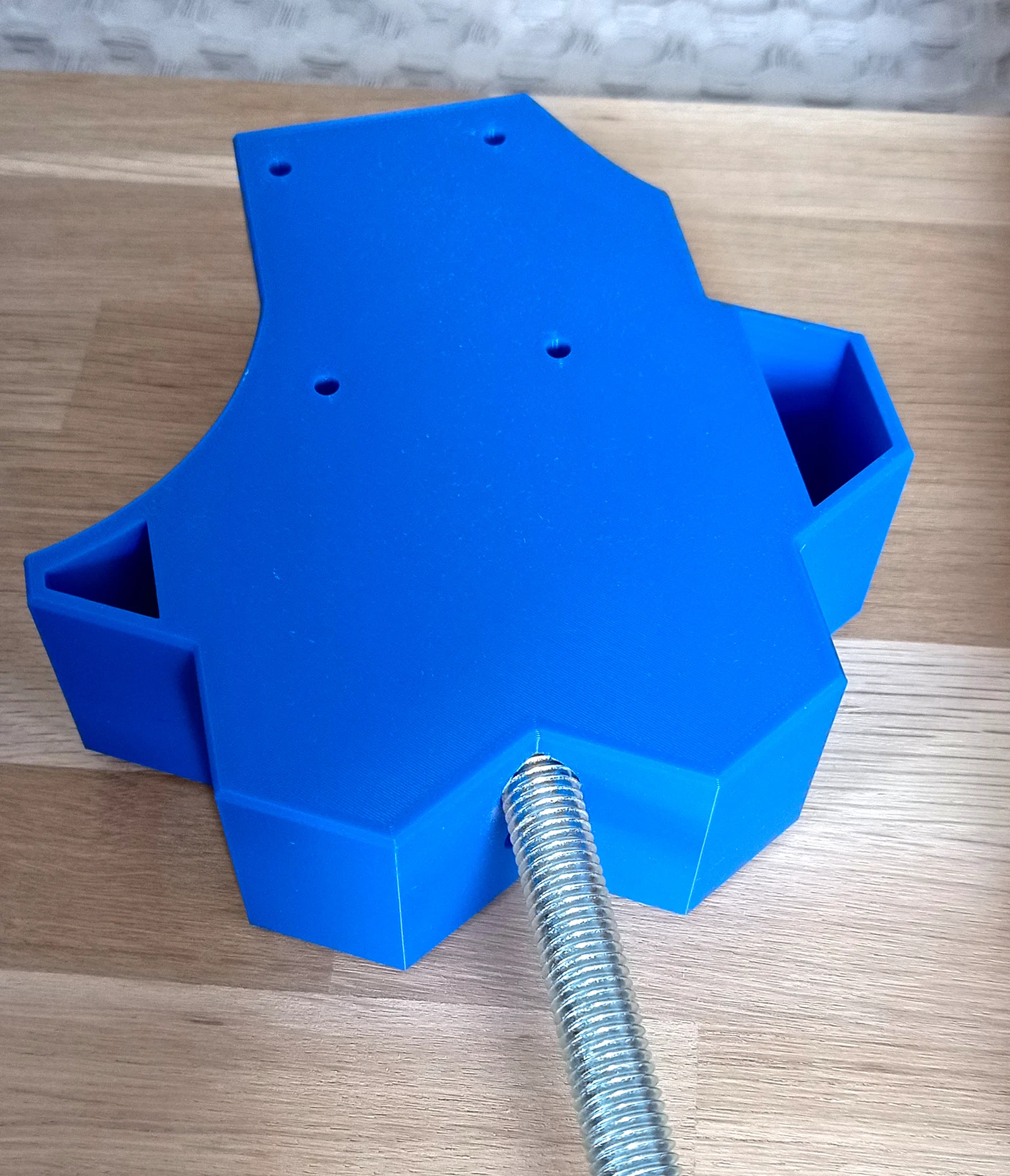

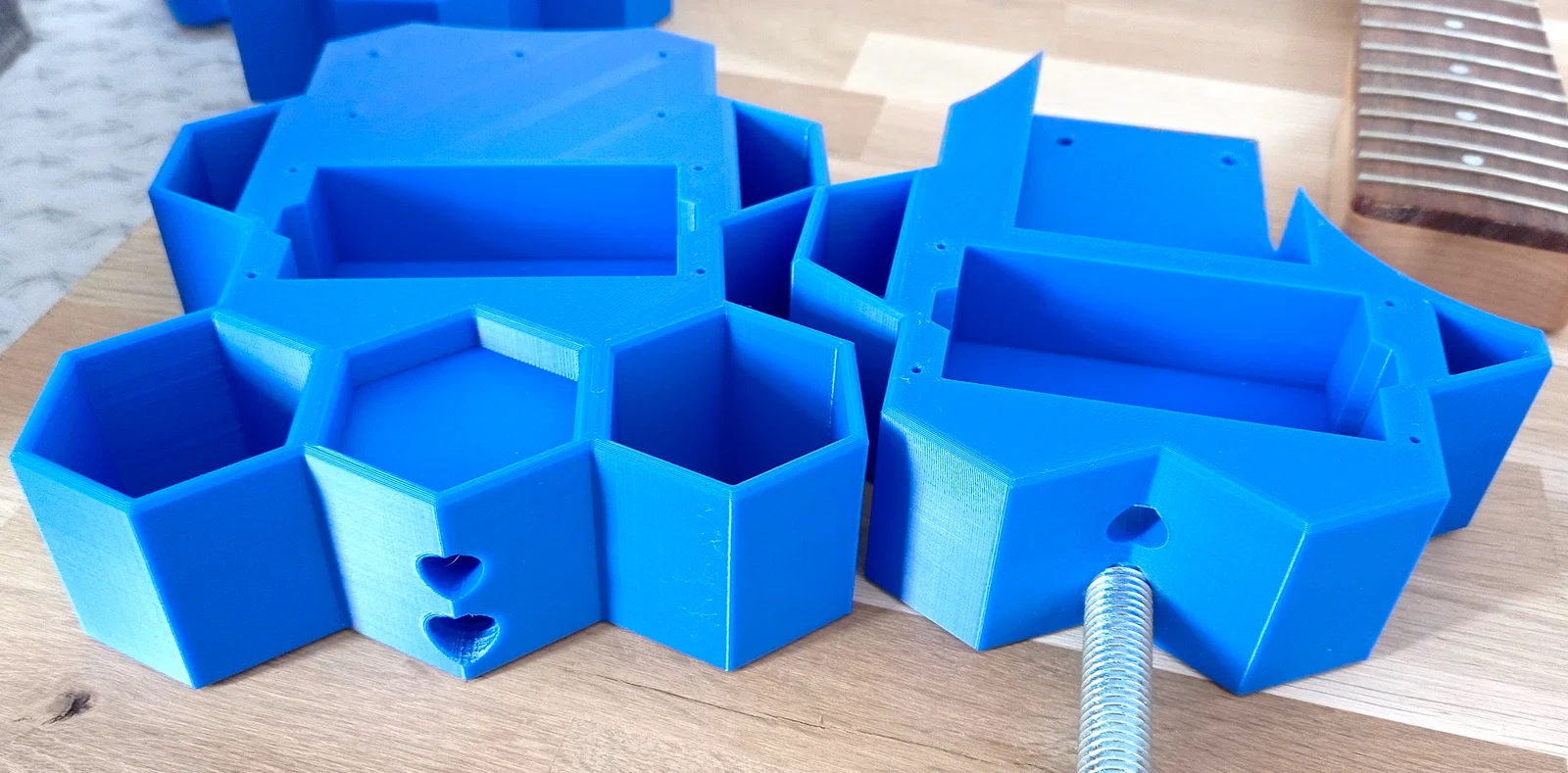

Lắp ráp khá dễ hiểu, dùng loại keo bạn thích (mình dùng JB Weld Epoxy Adhesive) để dán các phần lại với nhau. Phần Centre cần một ty ren M12 dài 290mm ở lỗ dưới; mình đã dán epoxy cố định để đạt độ chắc tối đa.

Có một lỗ đi từ dưới bridge sang khoang pickup bridge để luồn dây mass (ground wire) nối xuống bridge nhằm triệt nhiễu/ground dây đàn.

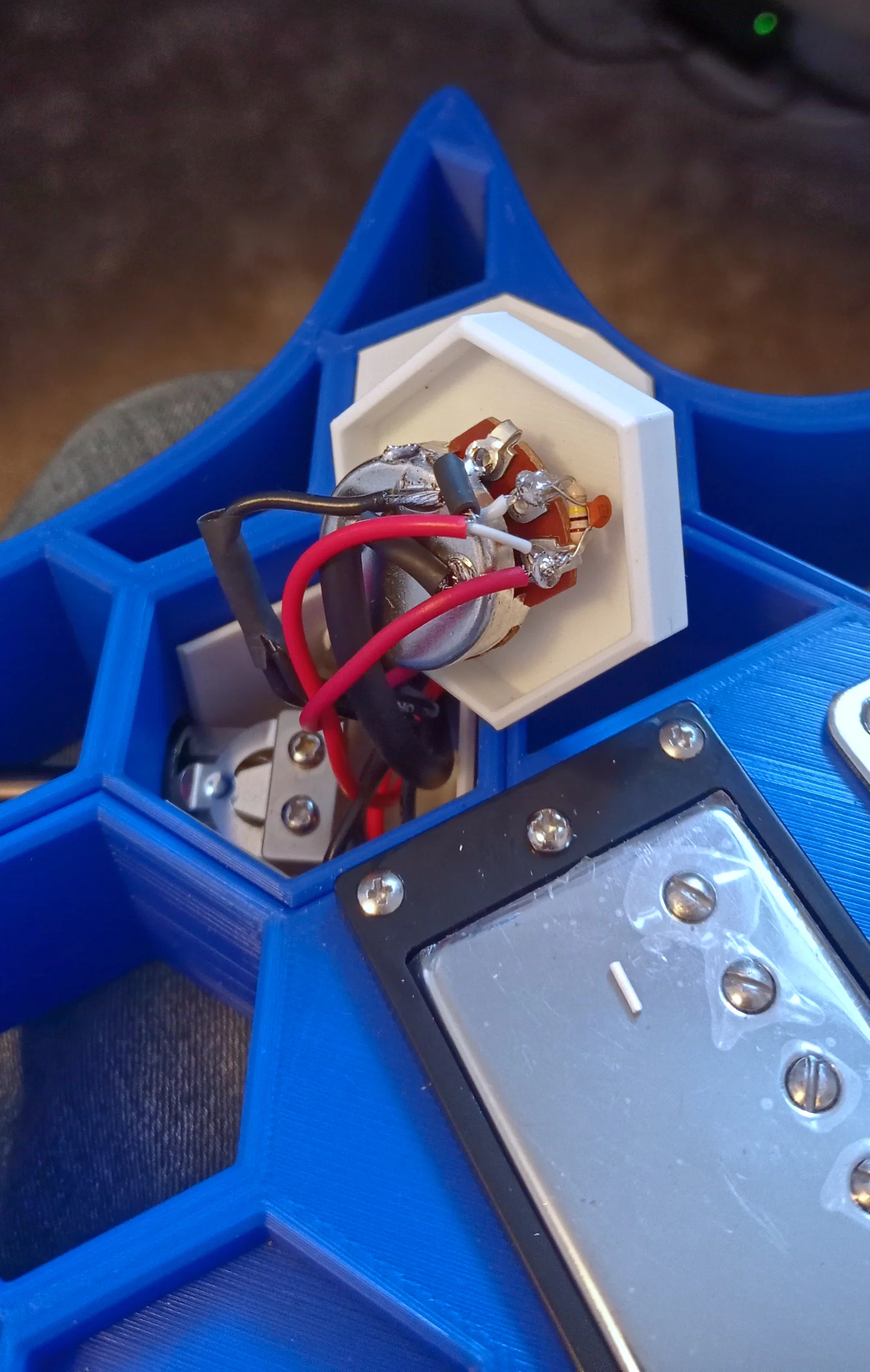

Miếng insert Volume nằm ở lục giác nối với pickup bridge, còn Tone ở lục giác kế bên (đã tạo hình để khỏi lộn vị trí). Insert Volume là dạng 3 mảnh, để có một lớp “cách điện” giữa switch và POT khi dùng loại công tắc 3-way dạng open.

Cần đàn mình dùng (và neck pocket được thiết kế theo) là Yamaha ERG 121, mua trên eBay giá rất rẻ. Neck pocket có thể vừa các loại cần khác, nhưng bạn nên test thực tế cho chắc. Cần được bắt cố định bằng neck plate tiêu chuẩn ở mặt sau.

Bridge mình dùng là Musiclily fixed bridge mua trên Amazon, và pattern lỗ được set theo đúng mẫu bridge này:

https://www.amazon.co.uk/gp/product/B00CE1ZPJE/ref=ppx_yo_dt_b_asin_title_o04_s00?ie=UTF8&th=1

Khoang pickup được làm theo kích thước Humbucker tiêu chuẩn, tuy nhiên khoảng cách lỗ cho mounting ring được set theo bộ Humbucker giá rẻ mình mua từ Amazon:

https://www.amazon.co.uk/gp/product/B01FFIK3PI/ref=ppx_yo_dt_b_asin_title_o01_s00?ie=UTF8&psc=1

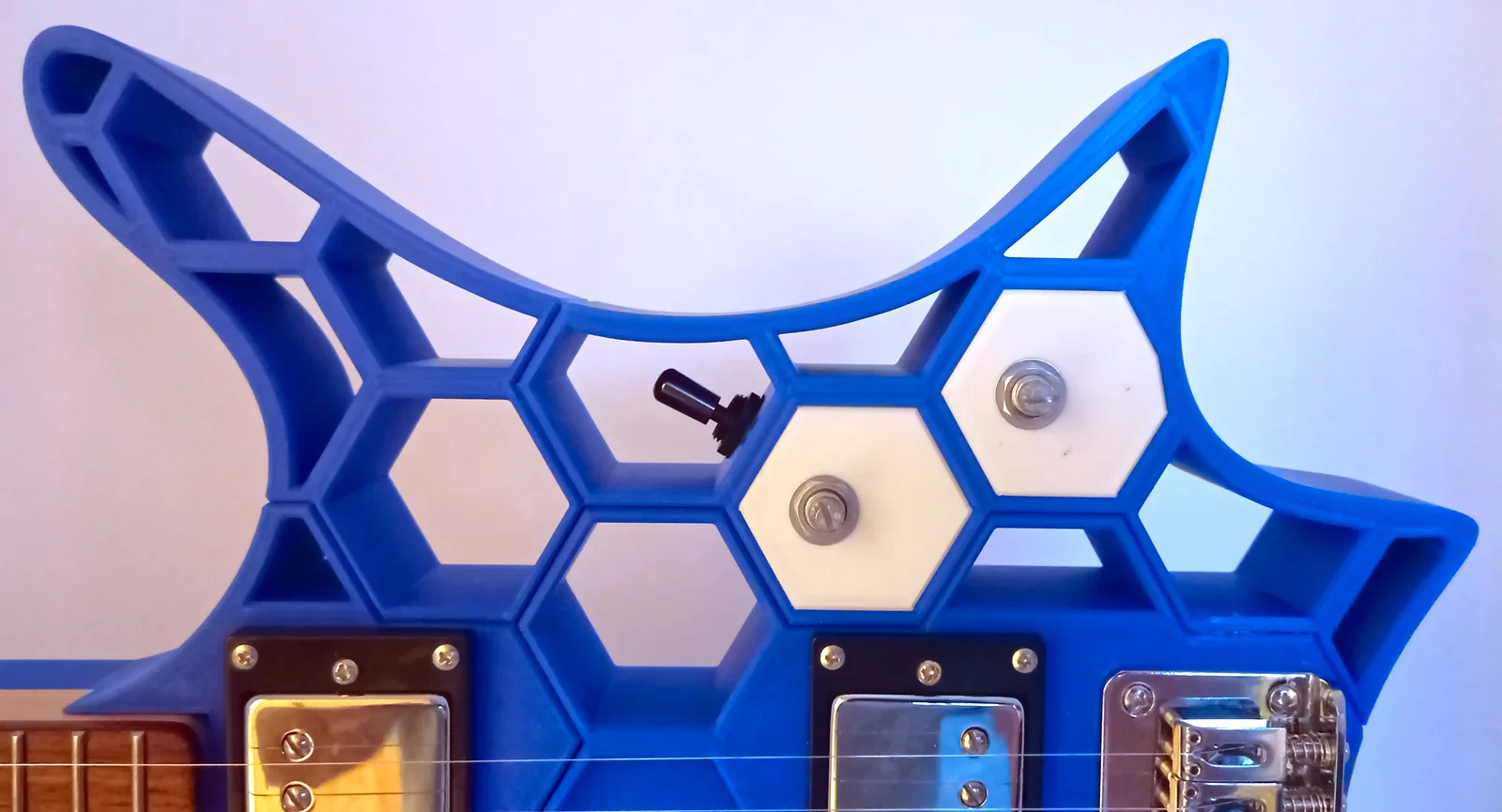

Các phần hardware còn lại là cỡ tiêu chuẩn. Các “pods” điều khiển (control ‘pods’) gắn vừa pots full size, và switch là loại 3-way tiêu chuẩn (kiểu Les Paul).

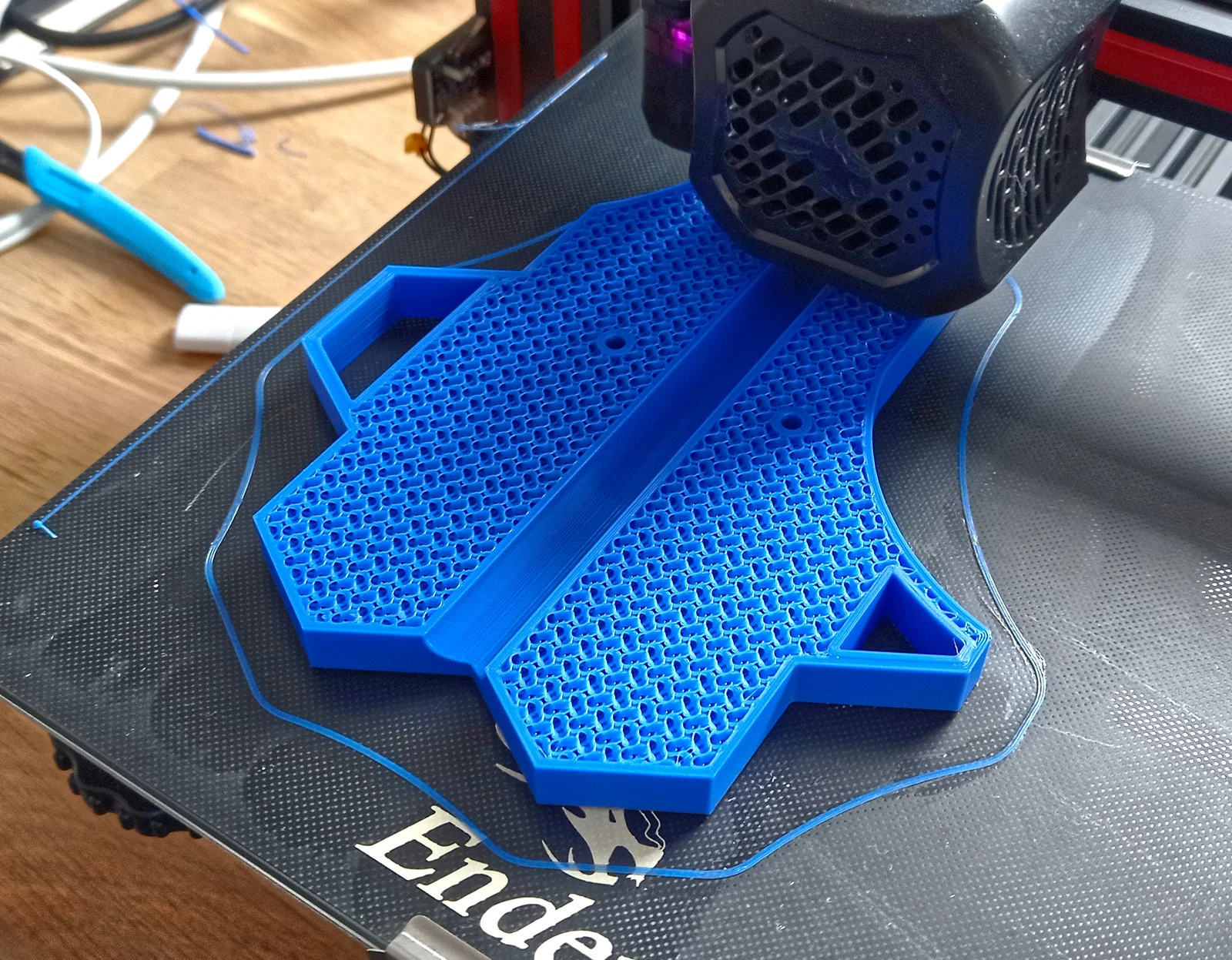

Cách mình đã in:

Printer: Ender 3 V2

Material: PLA+

Infill: 20%

Support: No

Raft: No
