Đồng hồ bánh răng (Gear clock)

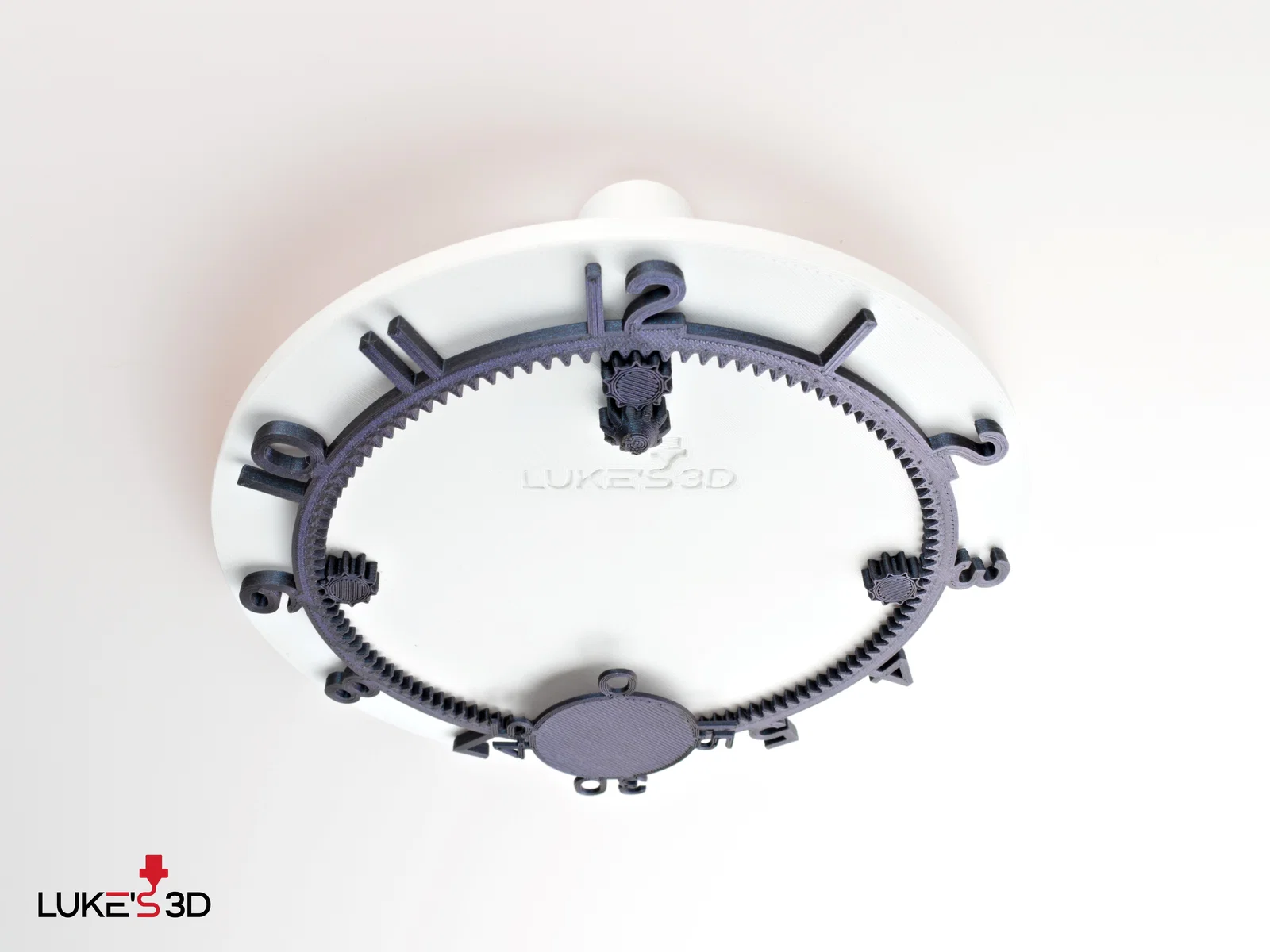

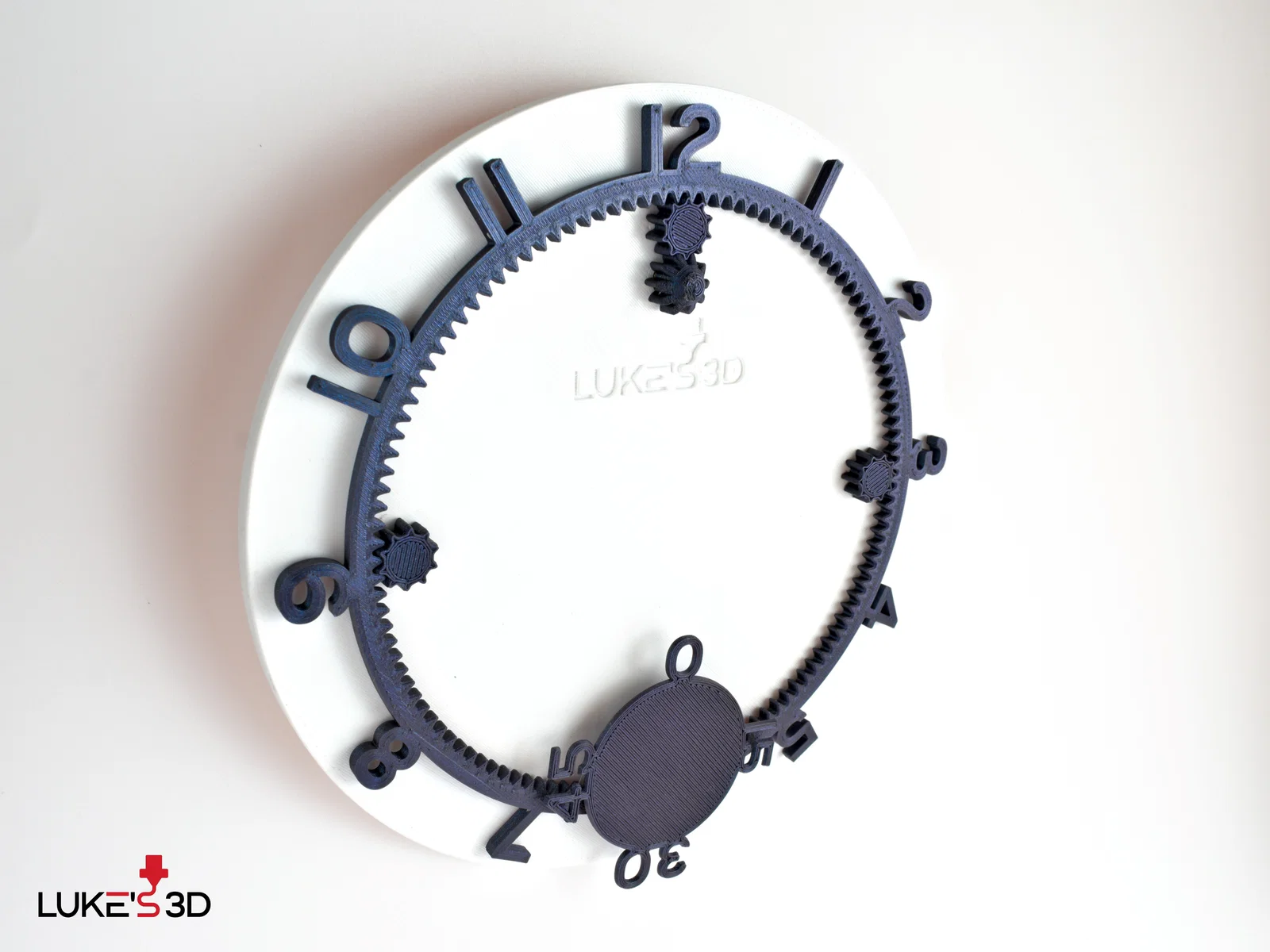

Vậyy thì bắt đầu từ đâu đây :) Mình muốn làm một thứ gì đó mới, khác hẳn những thứ trước giờ, nên mình chọn kiểu bánh răng có hai đường kính, một cái lăn ở bên trong cái còn lại. Ban đầu mình nghĩ để trọng lực kéo bánh răng nhỏ xuống khi nó chạy, nhưng thử kiểu gì cũng không ổn định — tăng infill, treo thêm thứ gì đó lên bánh răng, v.v. Cuối cùng mình phải giới hạn chuyển động bằng hai bánh răng bên hông, và bánh răng nhỏ thì không thể treo được; nó phải được gắn lên backplate.

Tính năng

• dùng bộ máy đồng hồ quartz kiểu sweep/silent 56x56x16 (mình mua ở đây)
• cơ chế lắp kiểu snap-in cho bộ máy
• không cần supports
• thiết kế đẹp, phối màu kiểu gì cũng được (mình dùng Filamentum Wizard's Woodoo để ra lớp hoàn thiện xanh tím lấp lánh rất đã)
• có thể treo lên tường

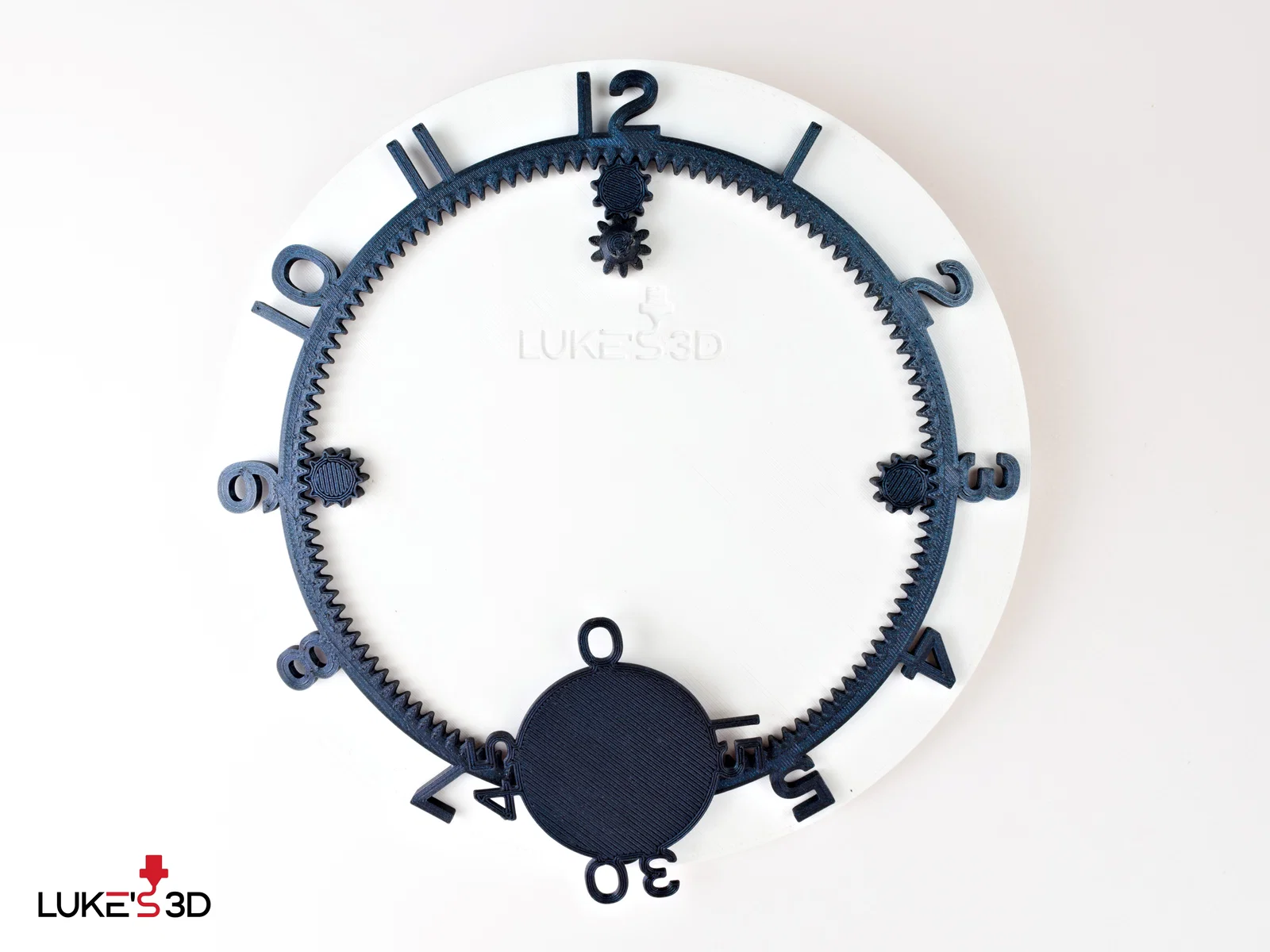

• đọc từ trên xuống dưới, nên trong ảnh gif đồng hồ bắt đầu ở 12:00 rồi chạy tới 12:15, 12:30… đại khái vậy.

Danh sách vật tư (Bill of Materials)

• 1x Backplate
• 1x Hours
• 1x Minutes
• 1x Gear backplate flat
• 3x Gear backplate
• 1x Clock gear
• 3x Small gear
• Bộ máy đồng hồ quartz 56x56x16 mm (55x55x16 mm cũng có thể dùng được) với các kích thước như sau:

Lắp đặt

Lắp đặt khá dễ:

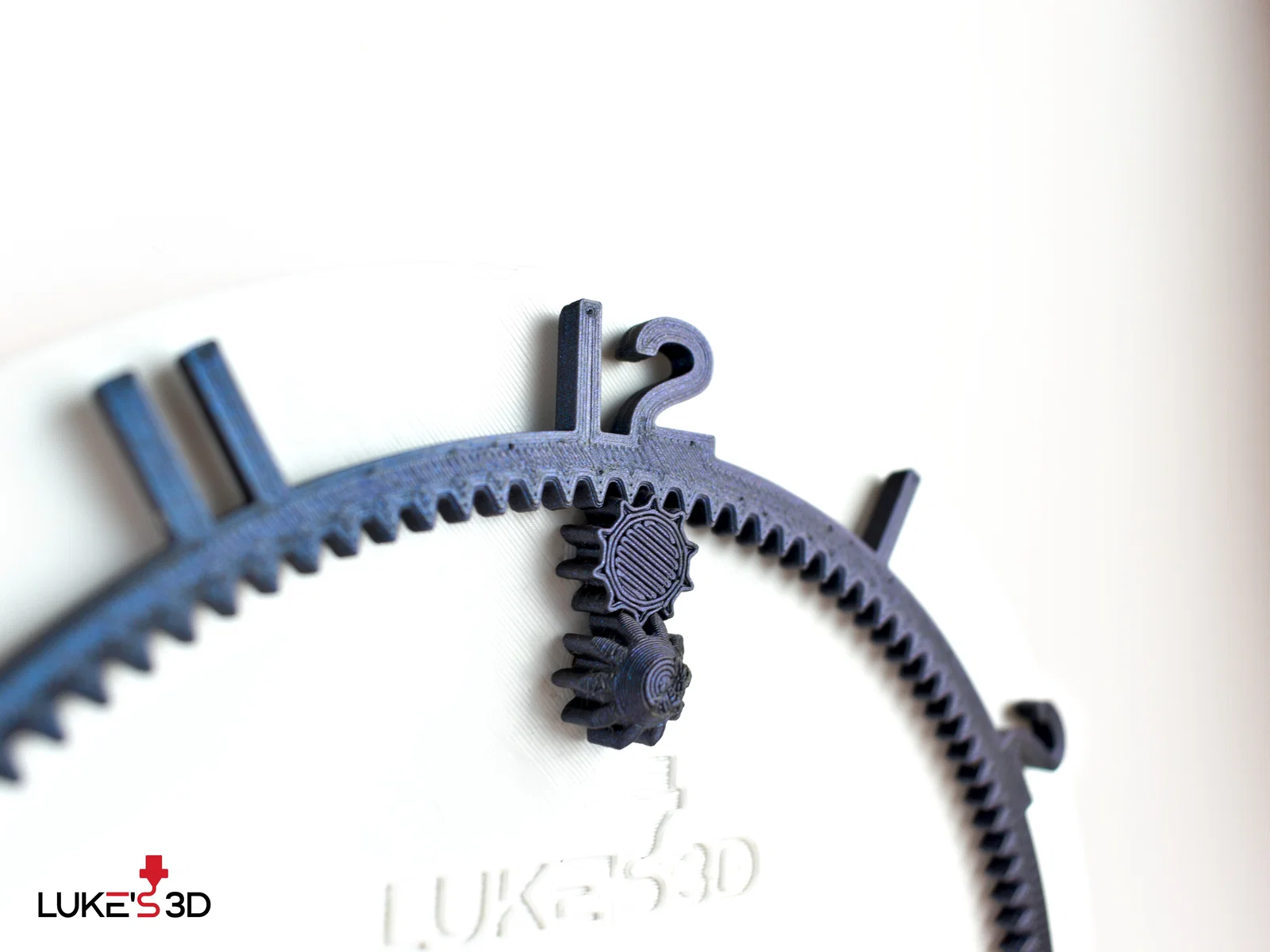

• Bắt (vặn) tất cả small gears xuyên qua backplate; ở phía trên dùng flat gear backplate. Ở phía dưới bạn cần lắp minutes gear kèm với gear backplate. Nhớ canh cho bánh răng quay trơn tru, không cần siết chặt hết cỡ.

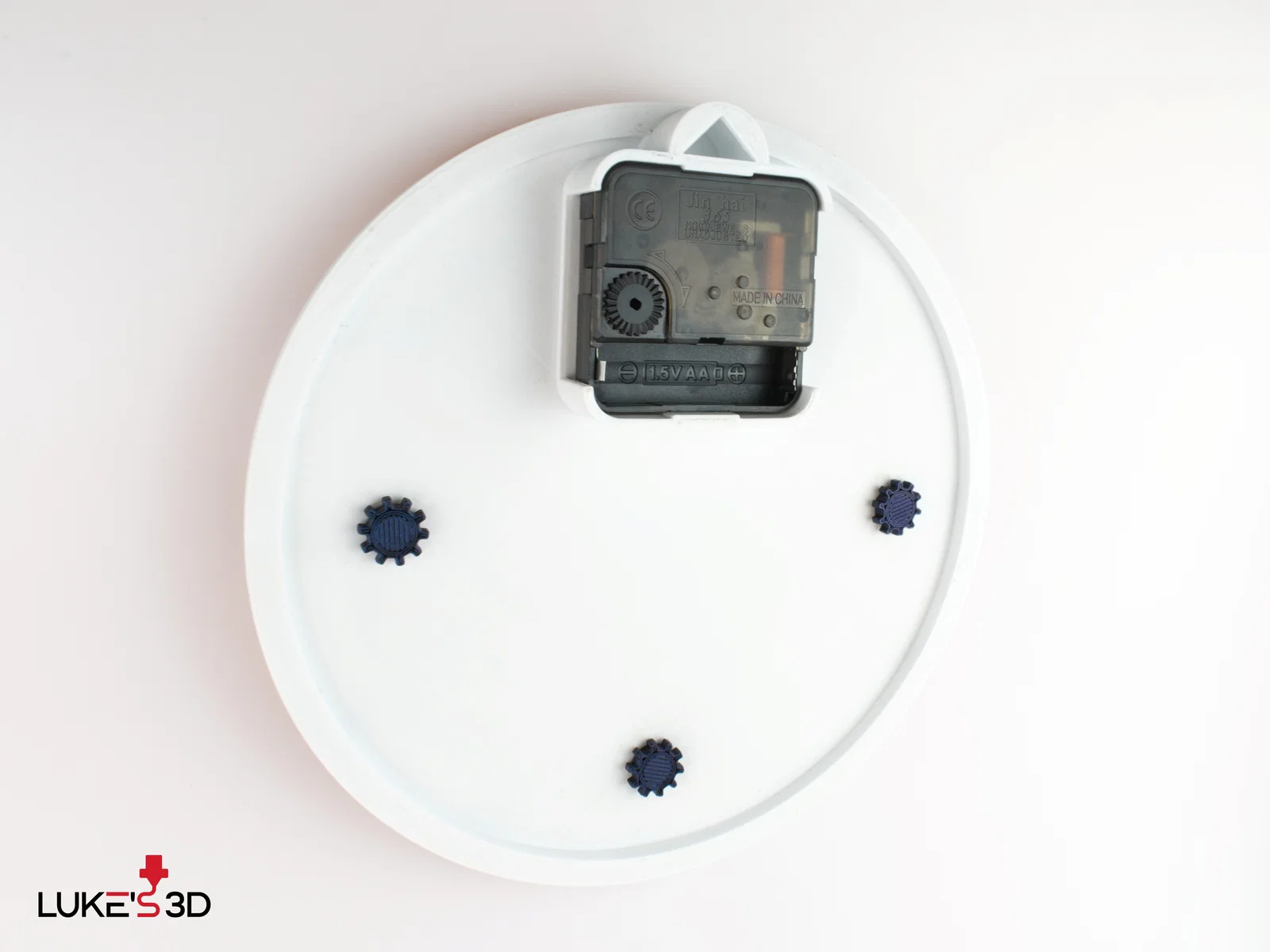

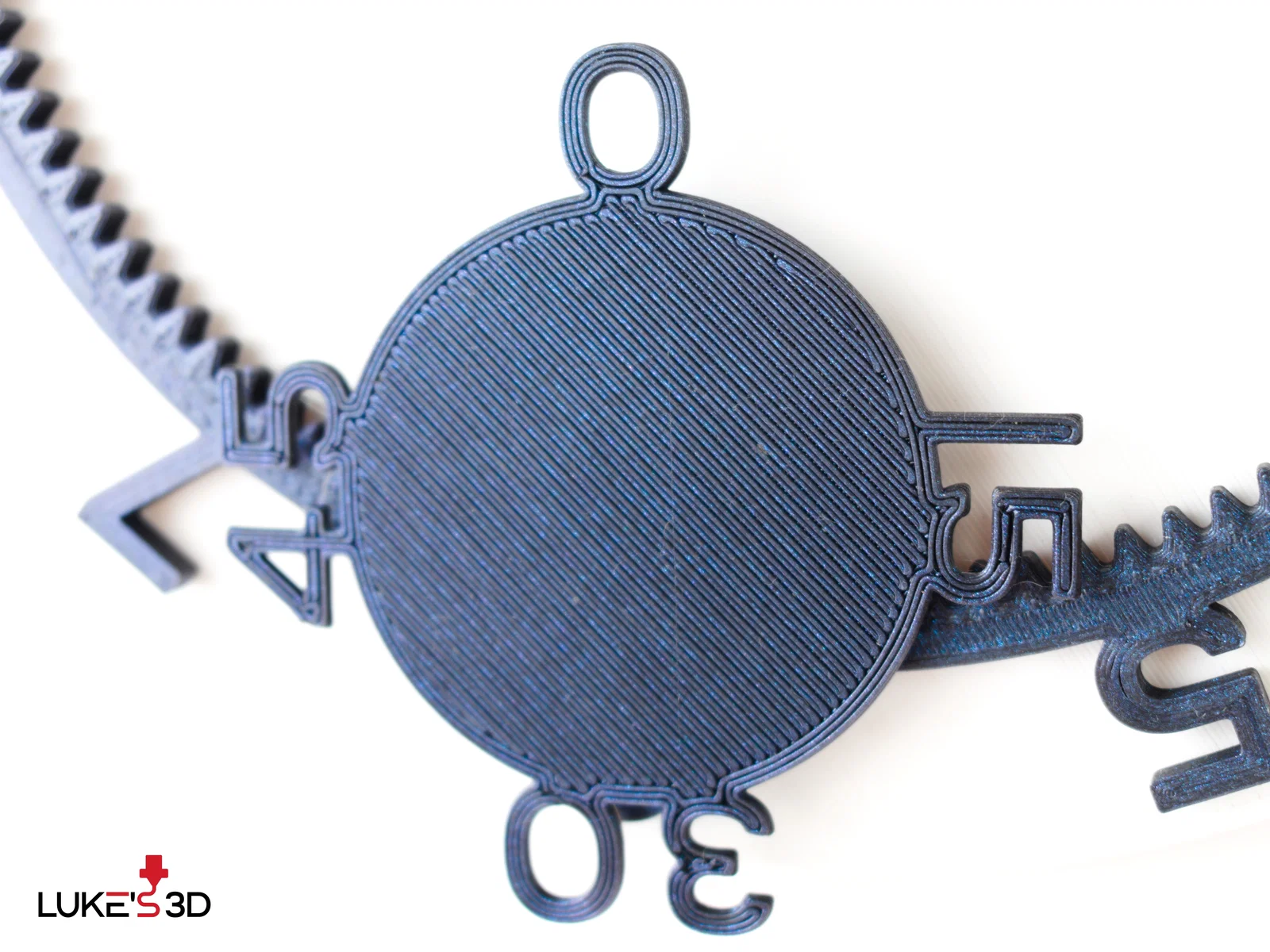

• Ấn bộ máy đồng hồ vào, vì nó là kiểu snap fit; ở mặt trước thì push-fit clock gear vào vòng minute của bộ máy quartz.
• Giờ chỉ cần lắp hours gear: trượt nó xuống dưới minutes gear và gài lên bánh răng phía trên. Xong!

Kích thước

Kích thước tổng thể của cả cái đồng hồ là 200x200x30 mm

CẬP NHẬT (7.11. 2022) - Cải tiến Backplate để ổn định hơn và chỉnh model Minutes để giảm khả năng đồng hồ bị kẹt

Chúc vui!

Luke
