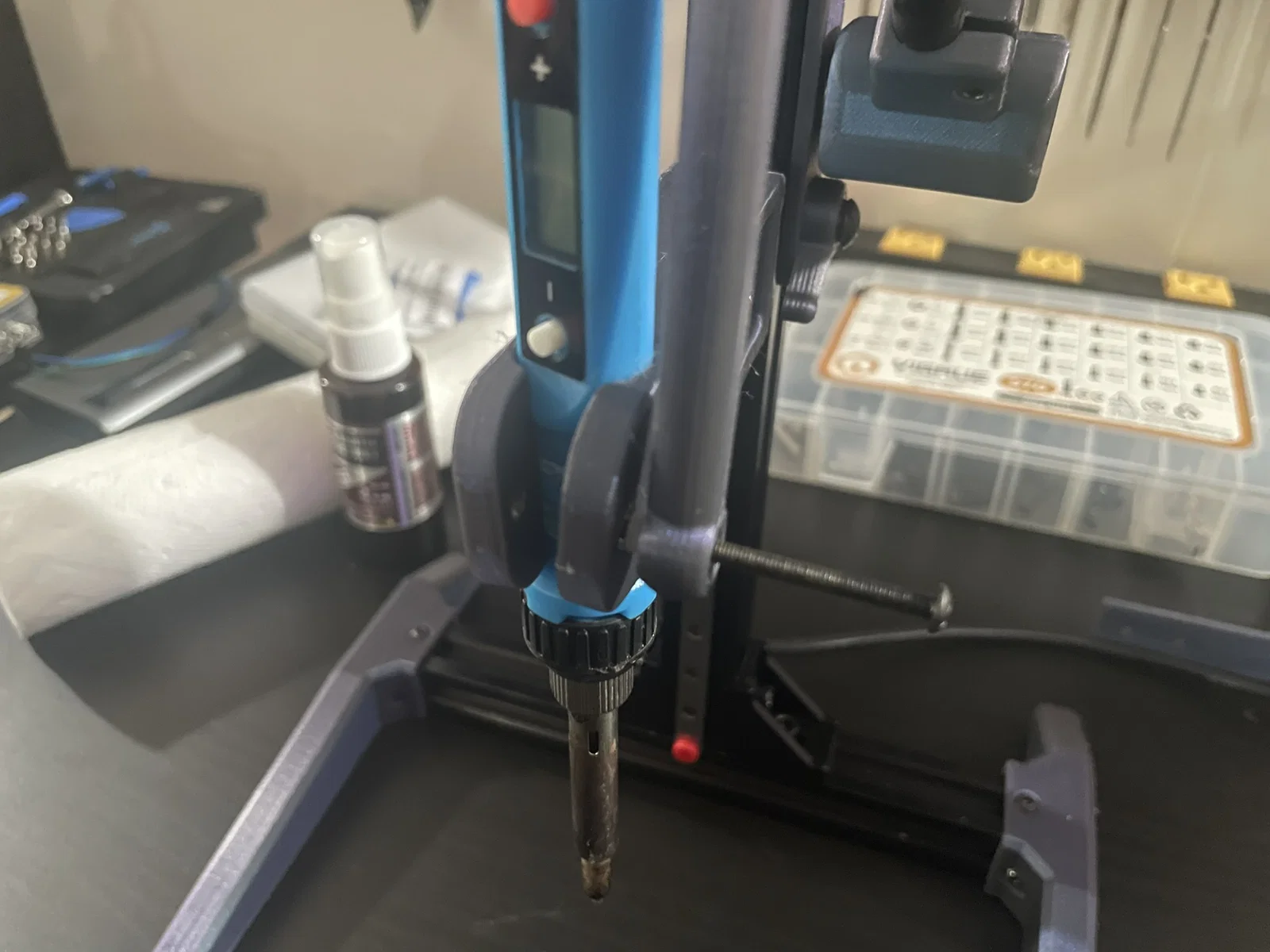

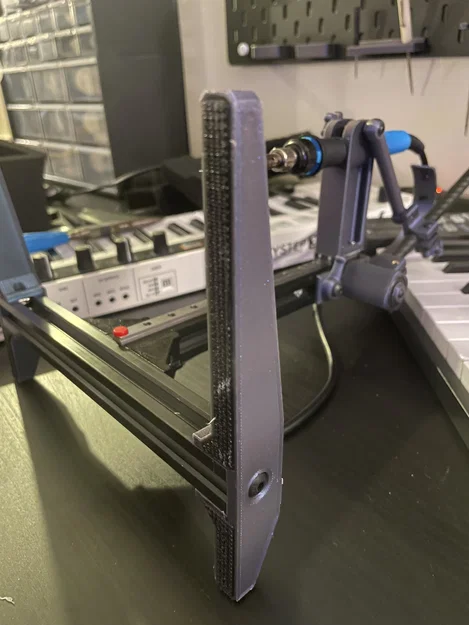

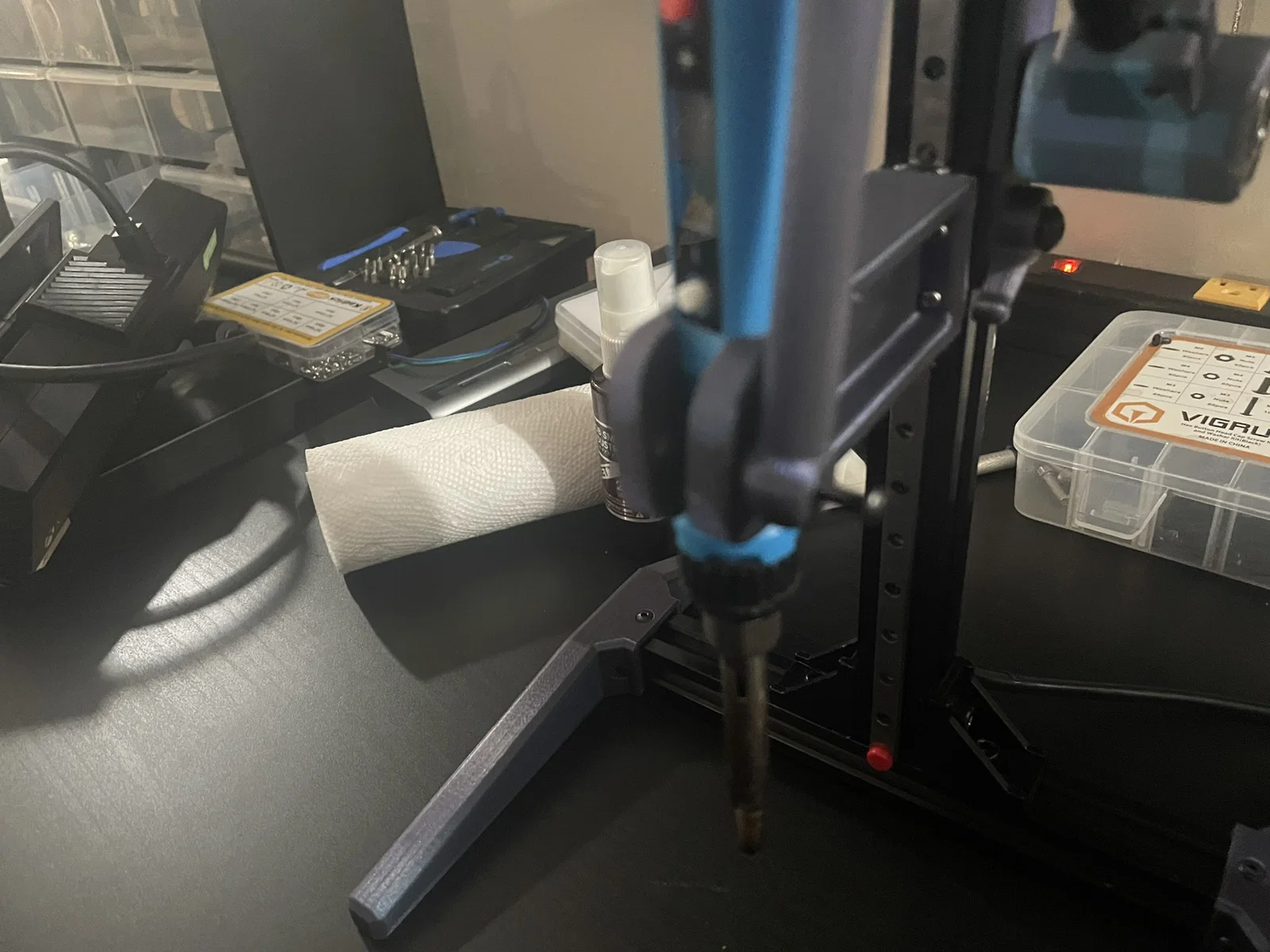

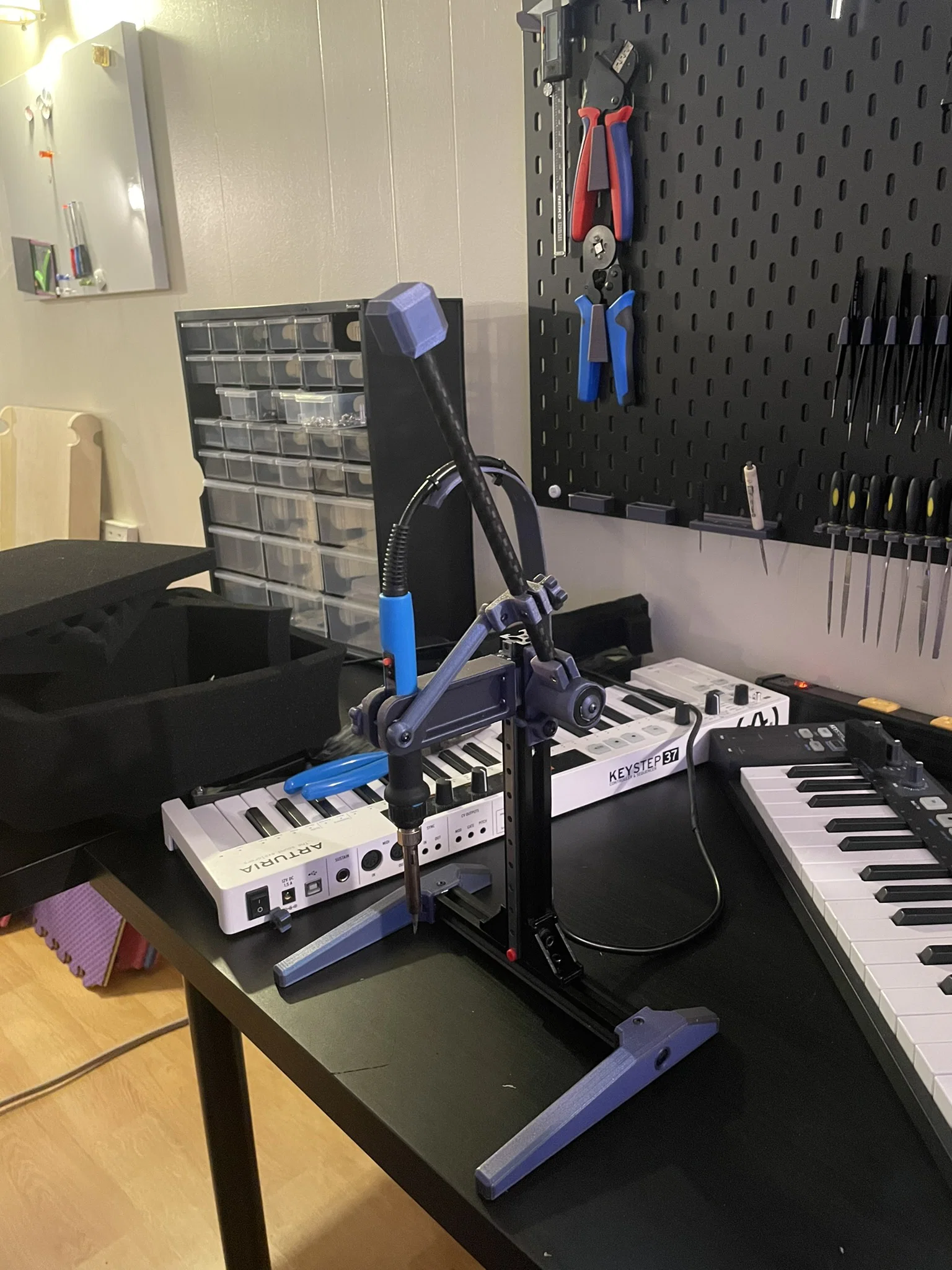

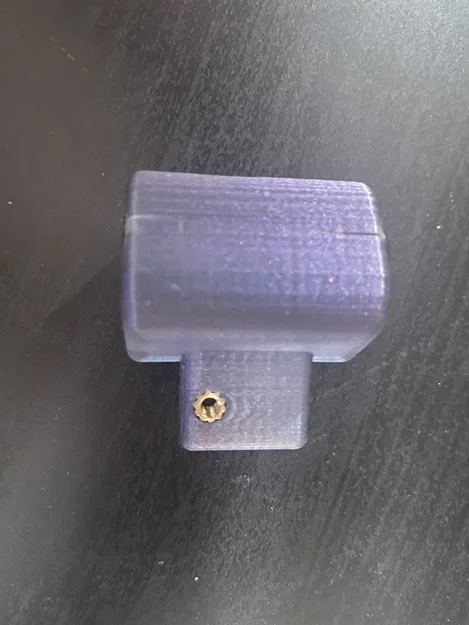

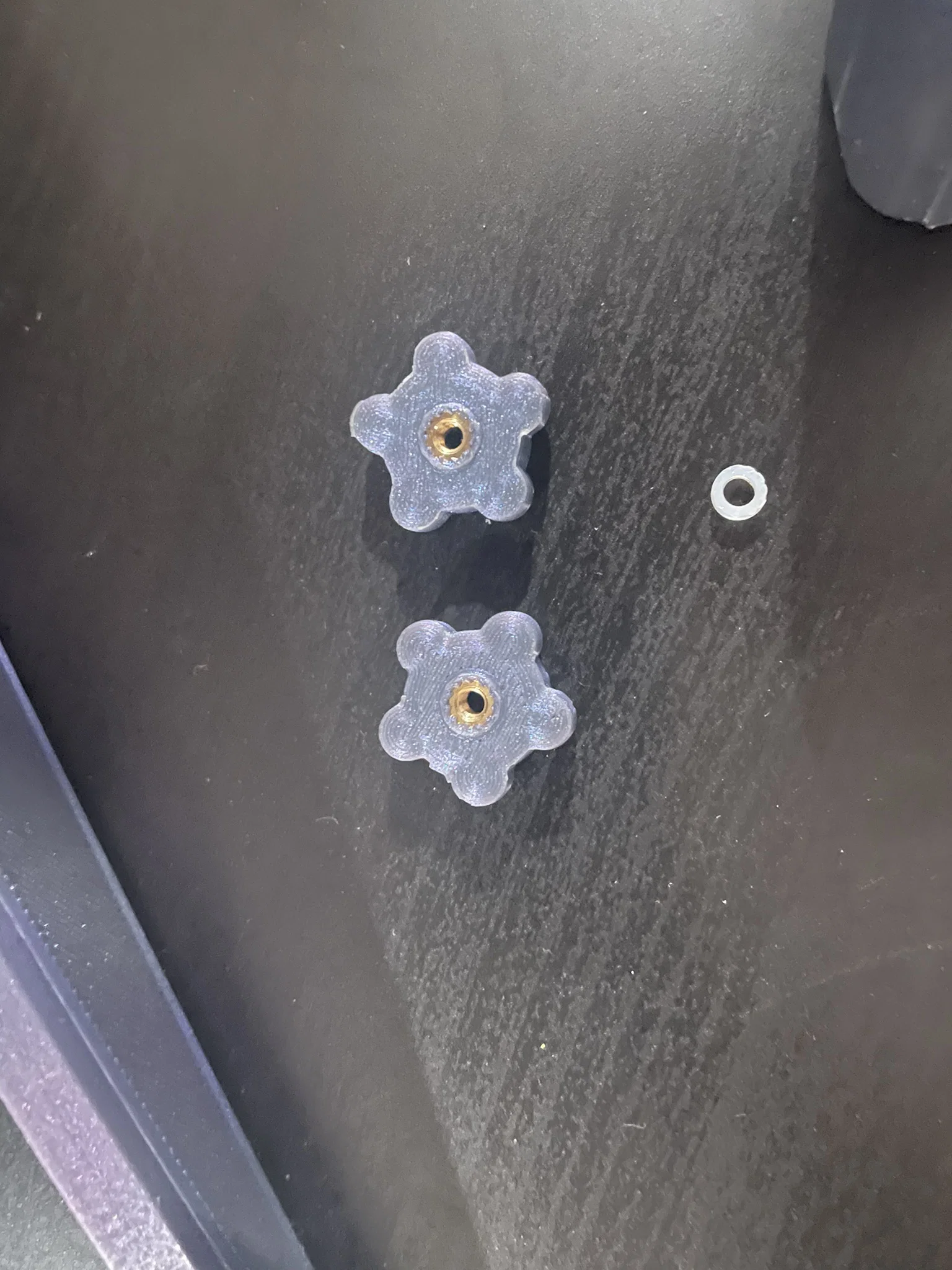

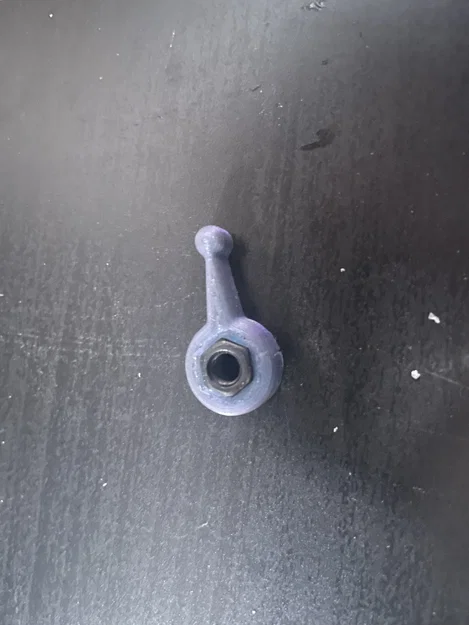

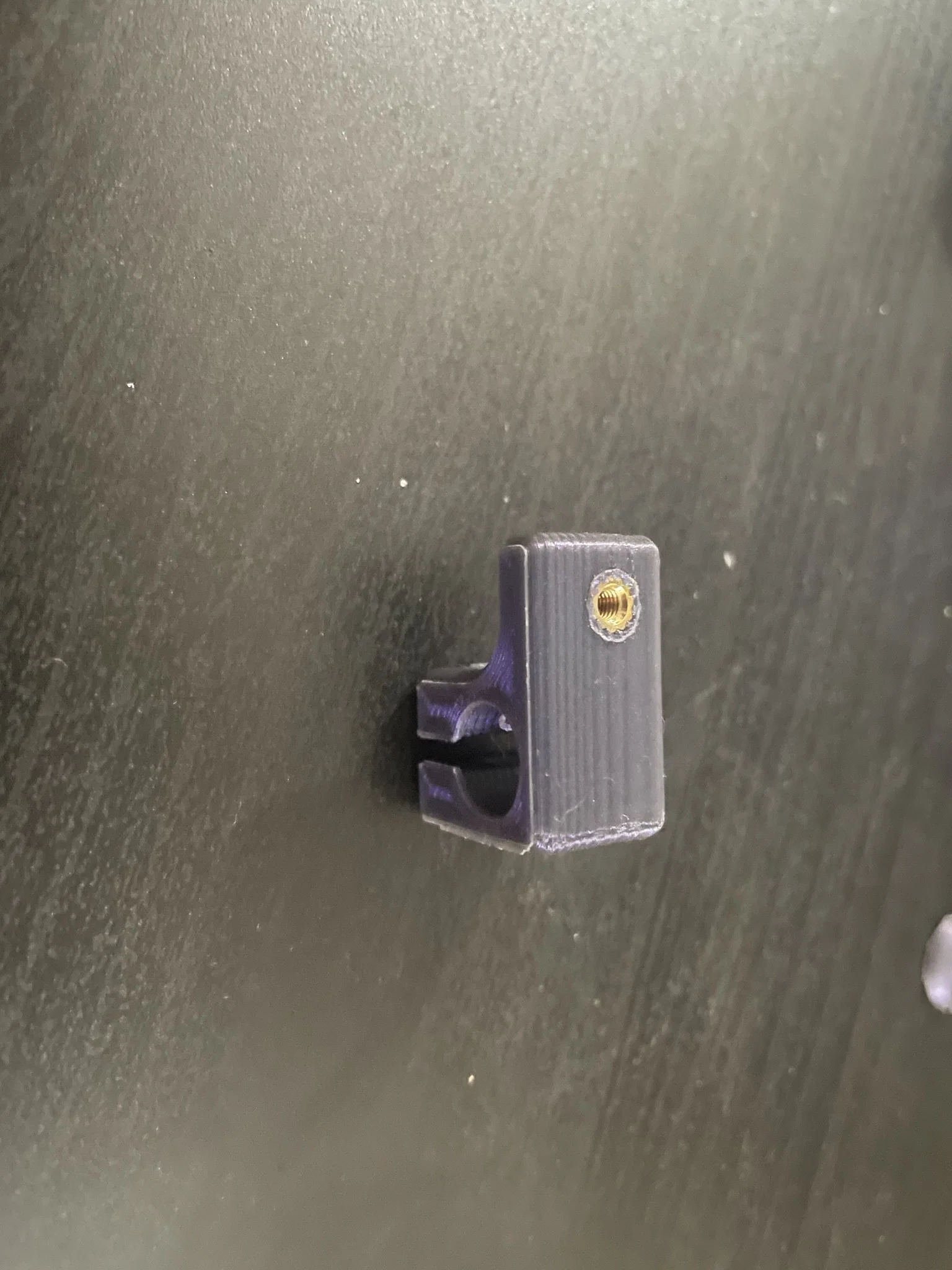

Bộ ép heat set insert (Heat set insert press)

CẬP NHẬT

Mình thêm một đống hình để dễ lắp ráp hơn.

Cập nhật lò xo để lực “đã” hơn chút.

Mục tiêu là chỉ dùng những thứ mình đã có sẵn.

BOM:

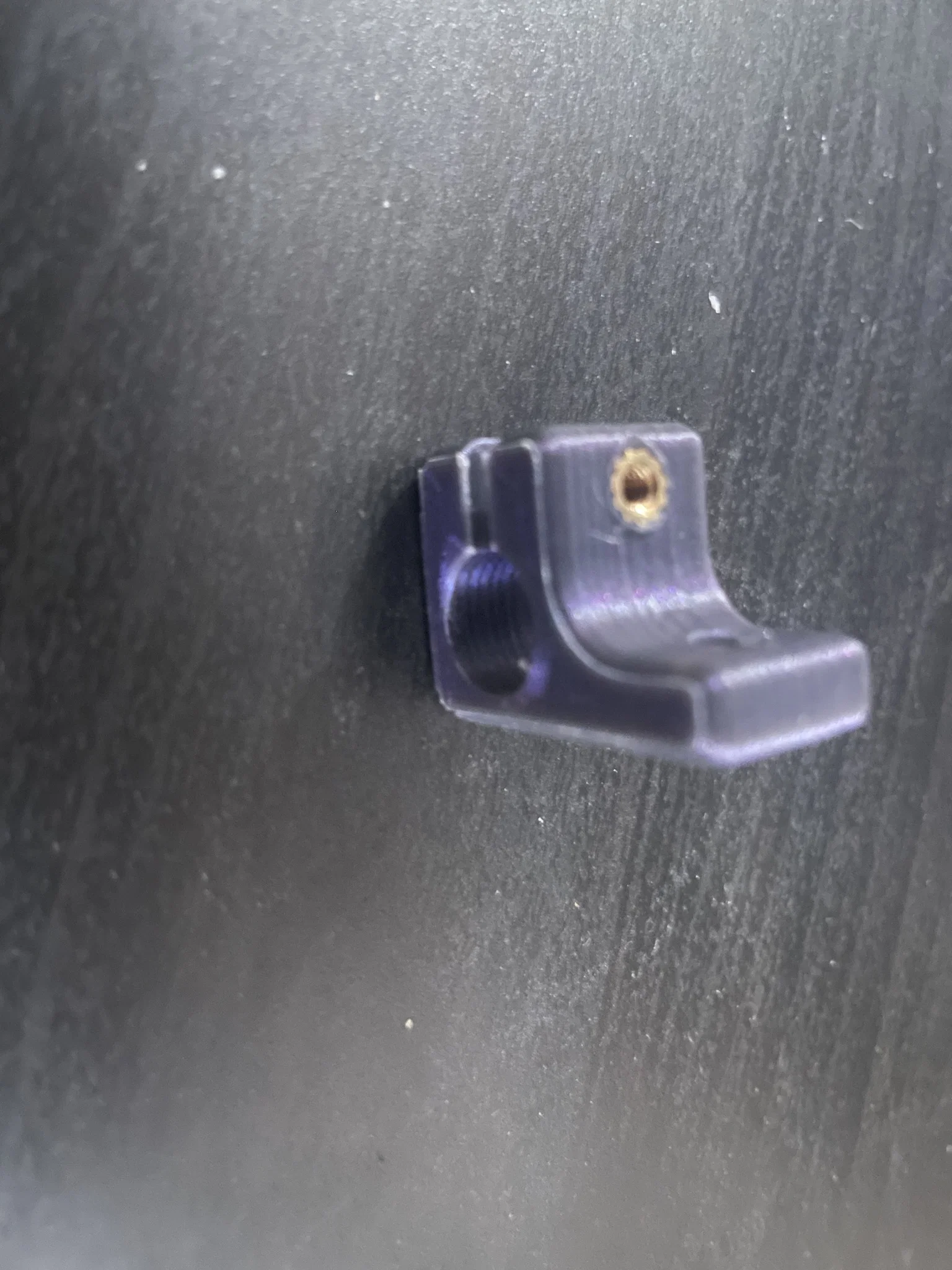

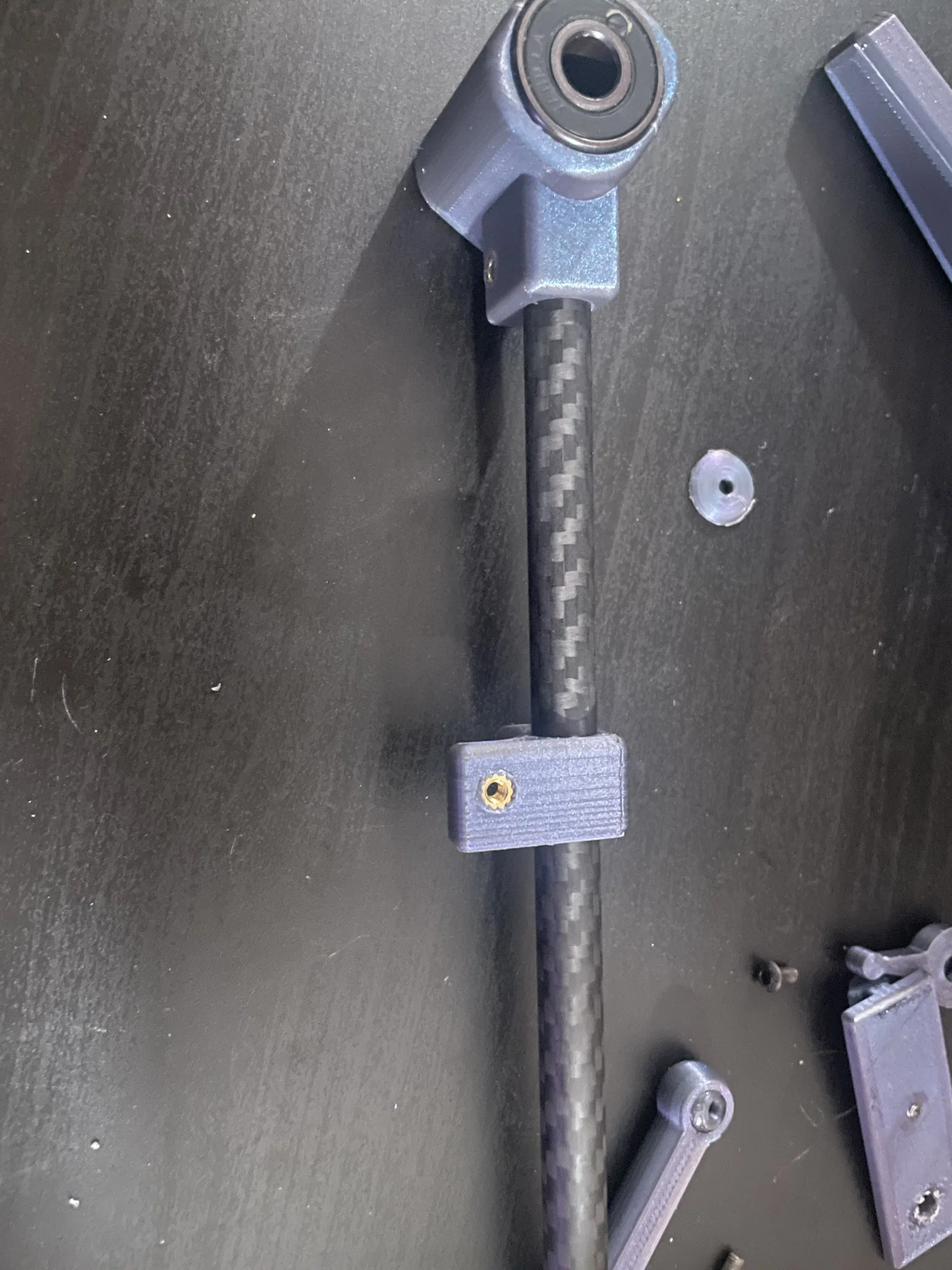

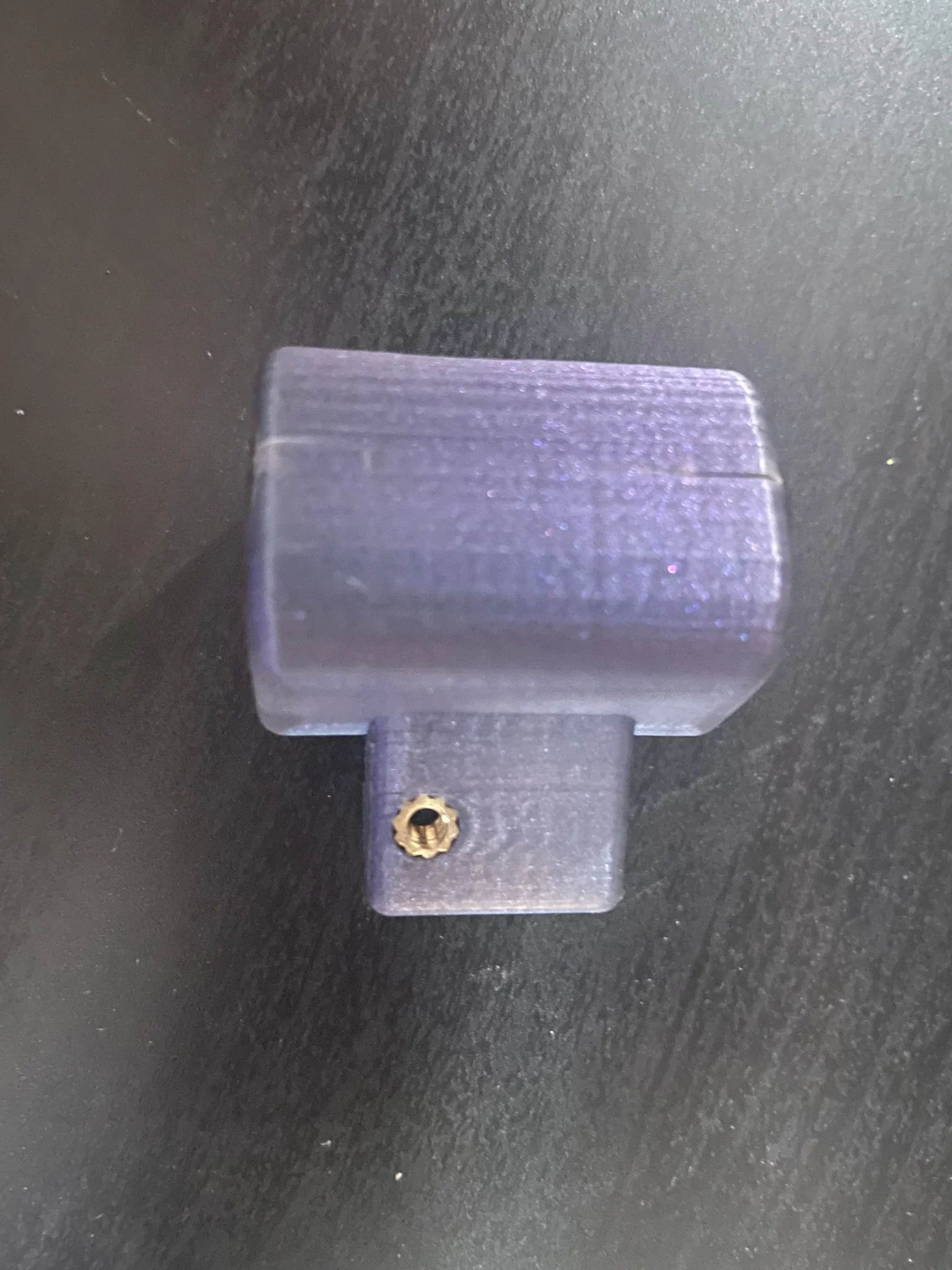

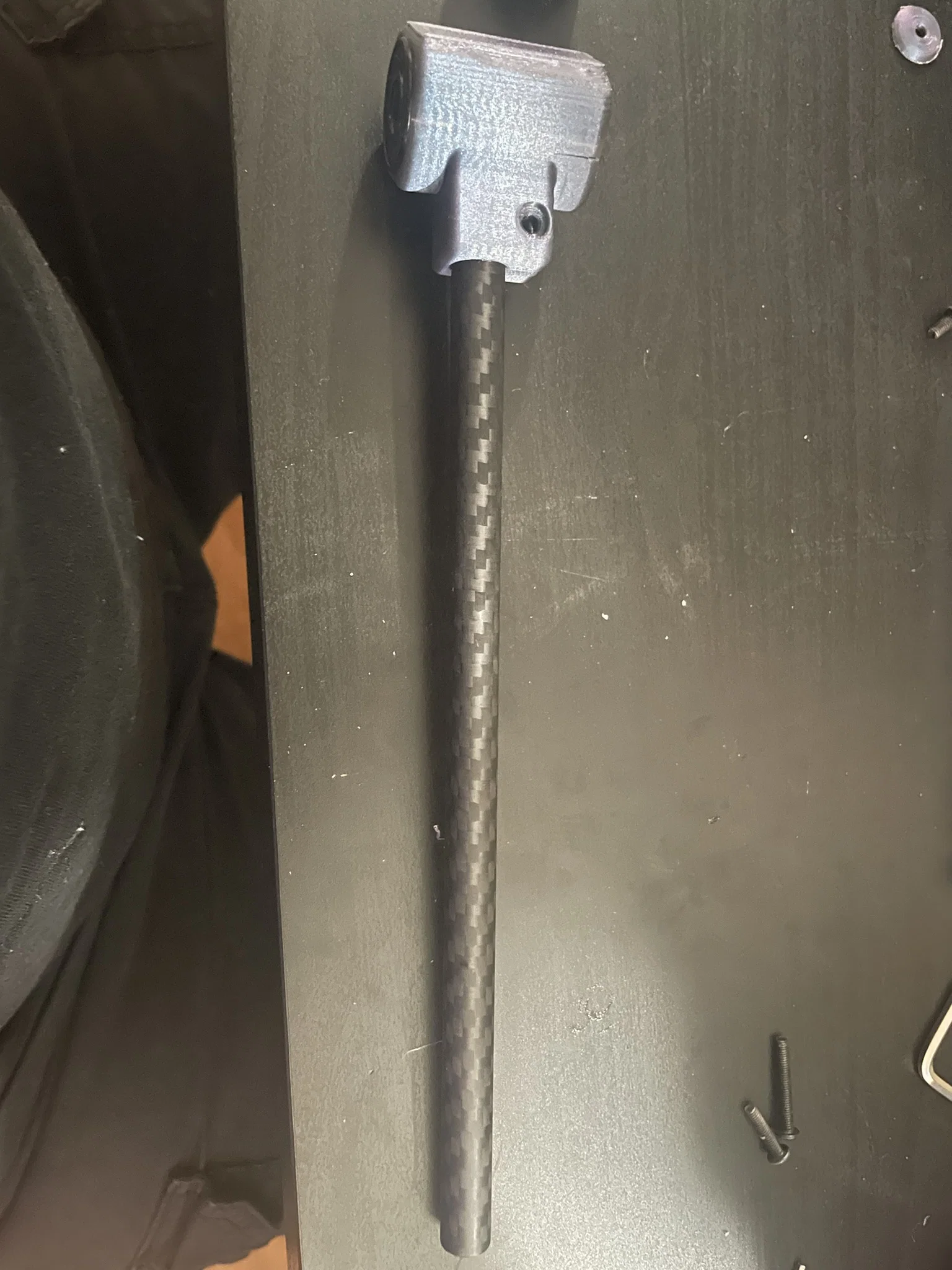

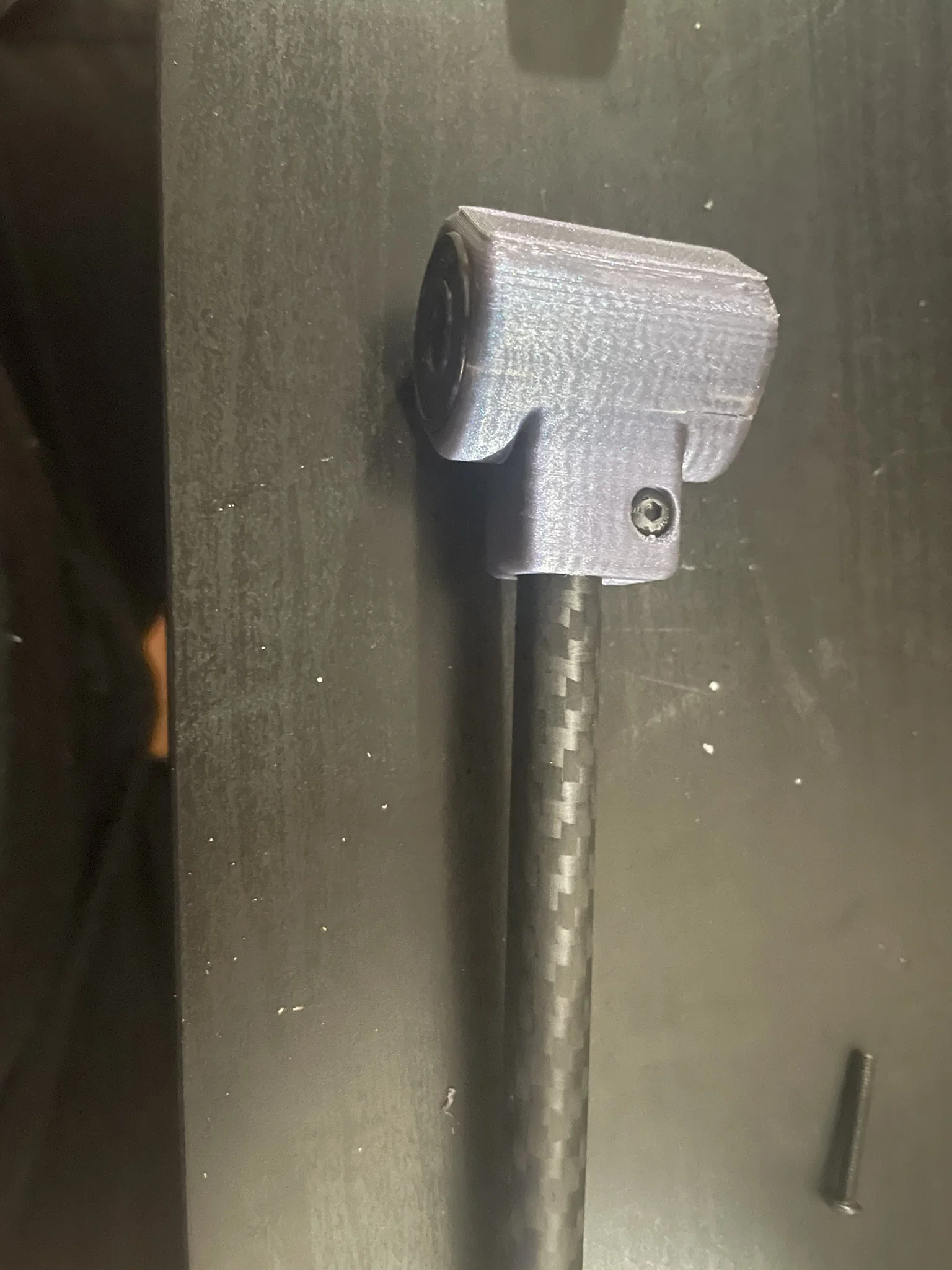

• Cần gạt là ống carbon 10mm mình còn dư từ một dự án bỏ dở, cắt dài 200mm. Linear rail 10mm cũng dùng được nhưng có thể hơi nặng.

• 2x 2020 dài 200mm làm khung

• PLA cho tất cả chi tiết in, trừ phần đế bám (grippies) dùng TPU

• Vài con ốc M5 cho phần chân (feet), dù mình không chắc là có cần không, và 1 con cho “snug arm”

• Một đống ốc M3 ngắn và heat set insert

• Đai ốc hammer head M3 và M5

• 1 đai ốc M5

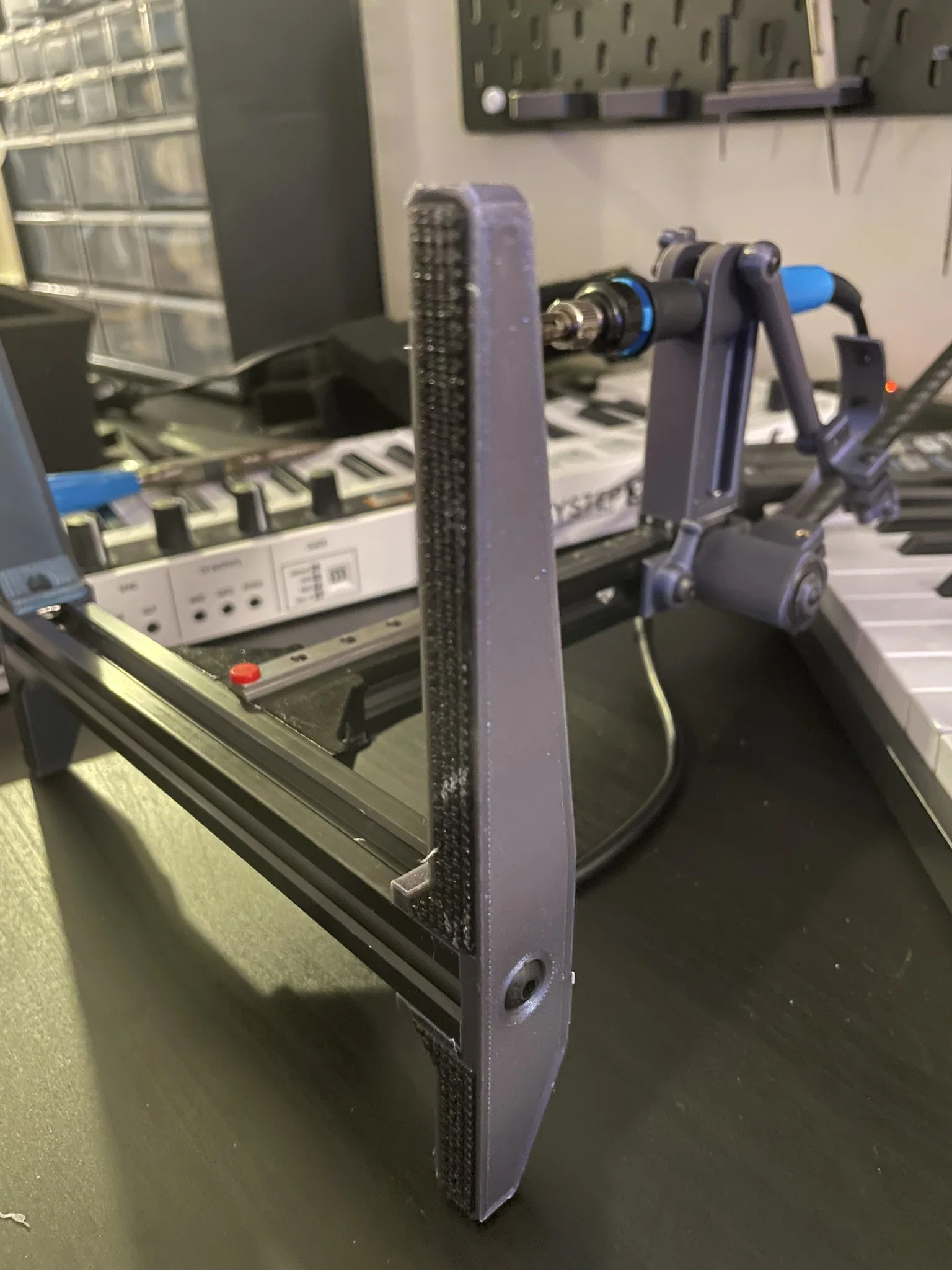

• Linear rail MGN7 dài 200mm

• 2x bạc đạn 608

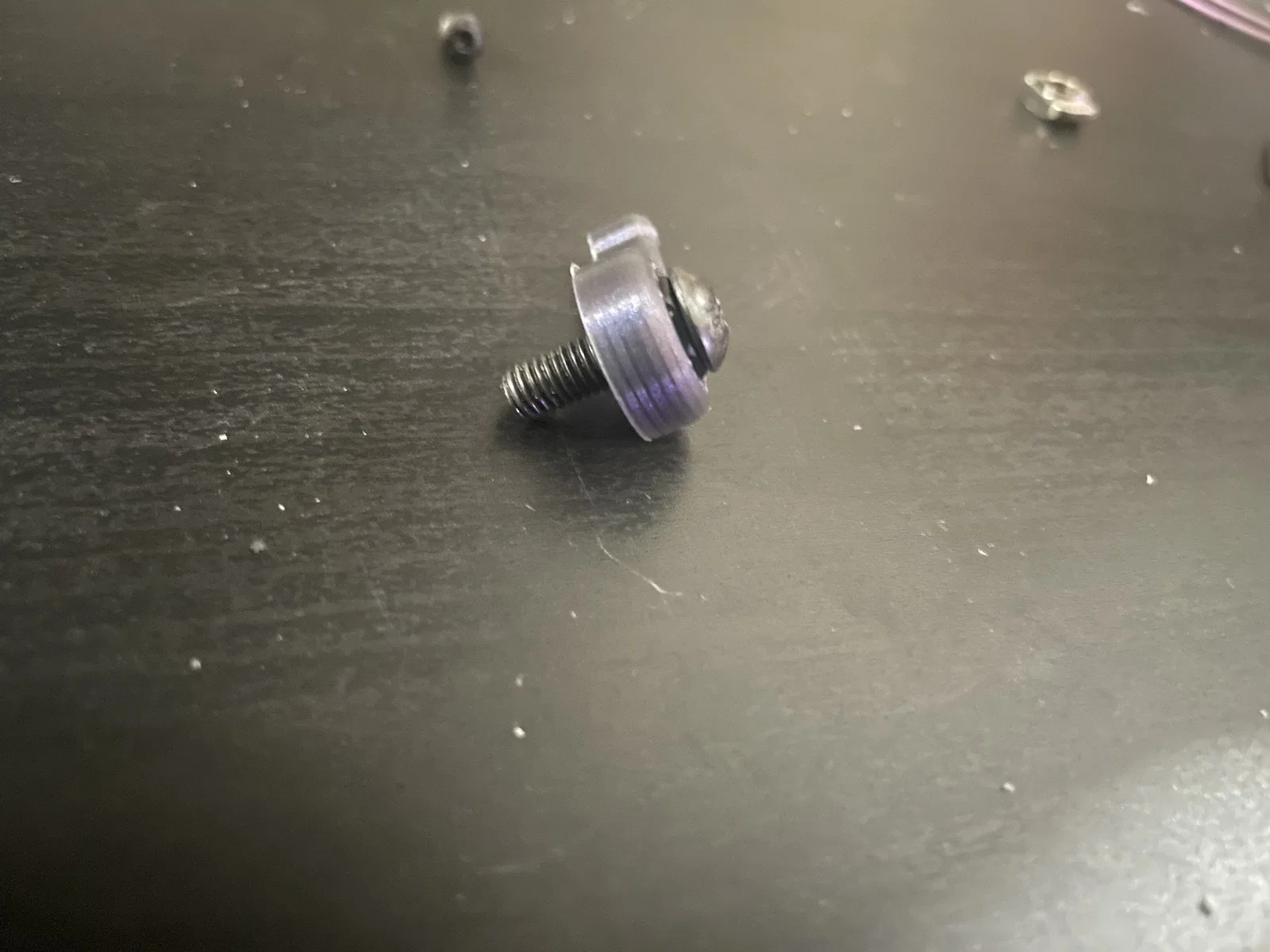

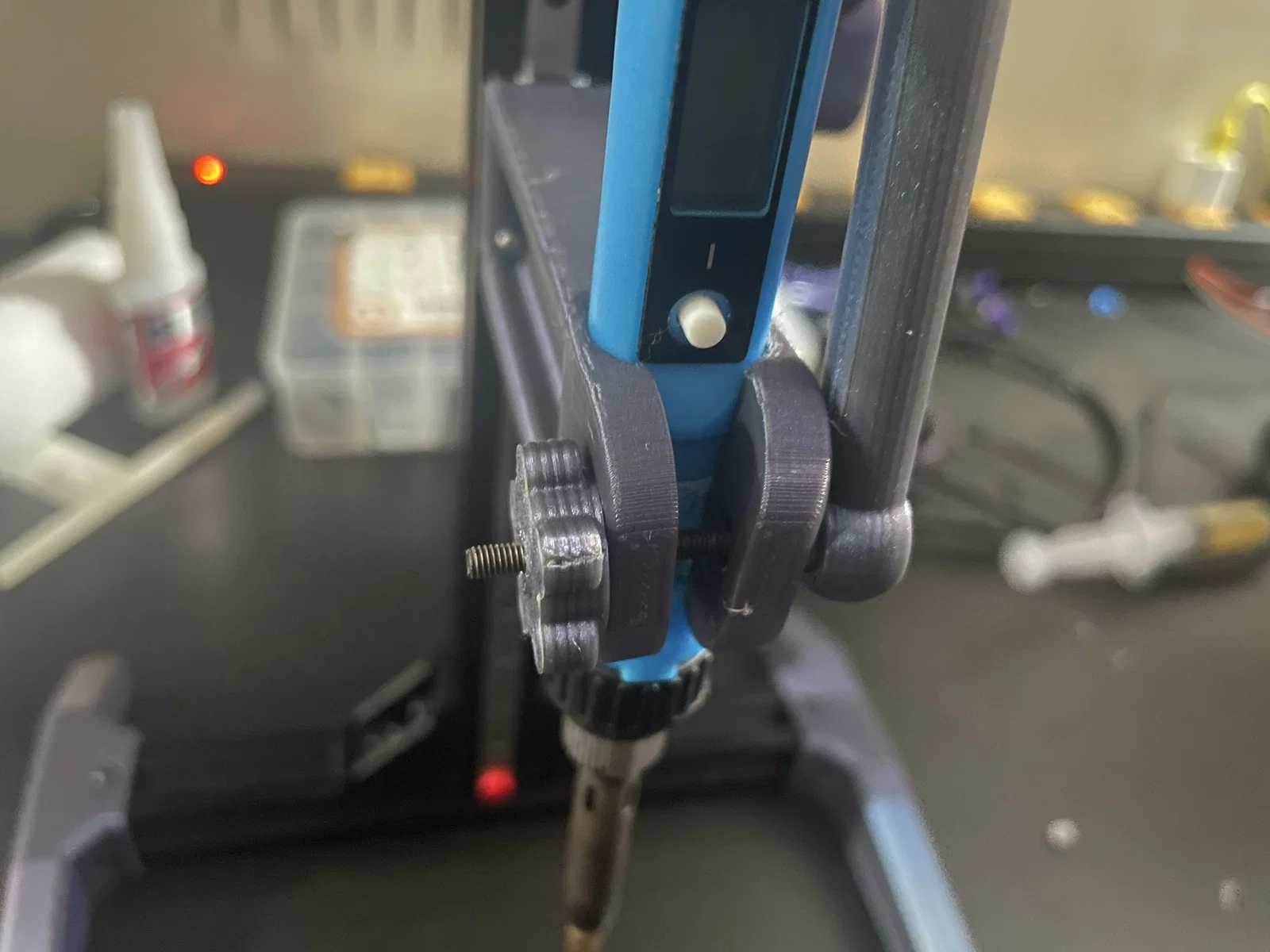

• 1 spacer nylon 3x2mm – chắc cũng in được – đặt giữa tie rod và ngàm gắn mỏ hàn

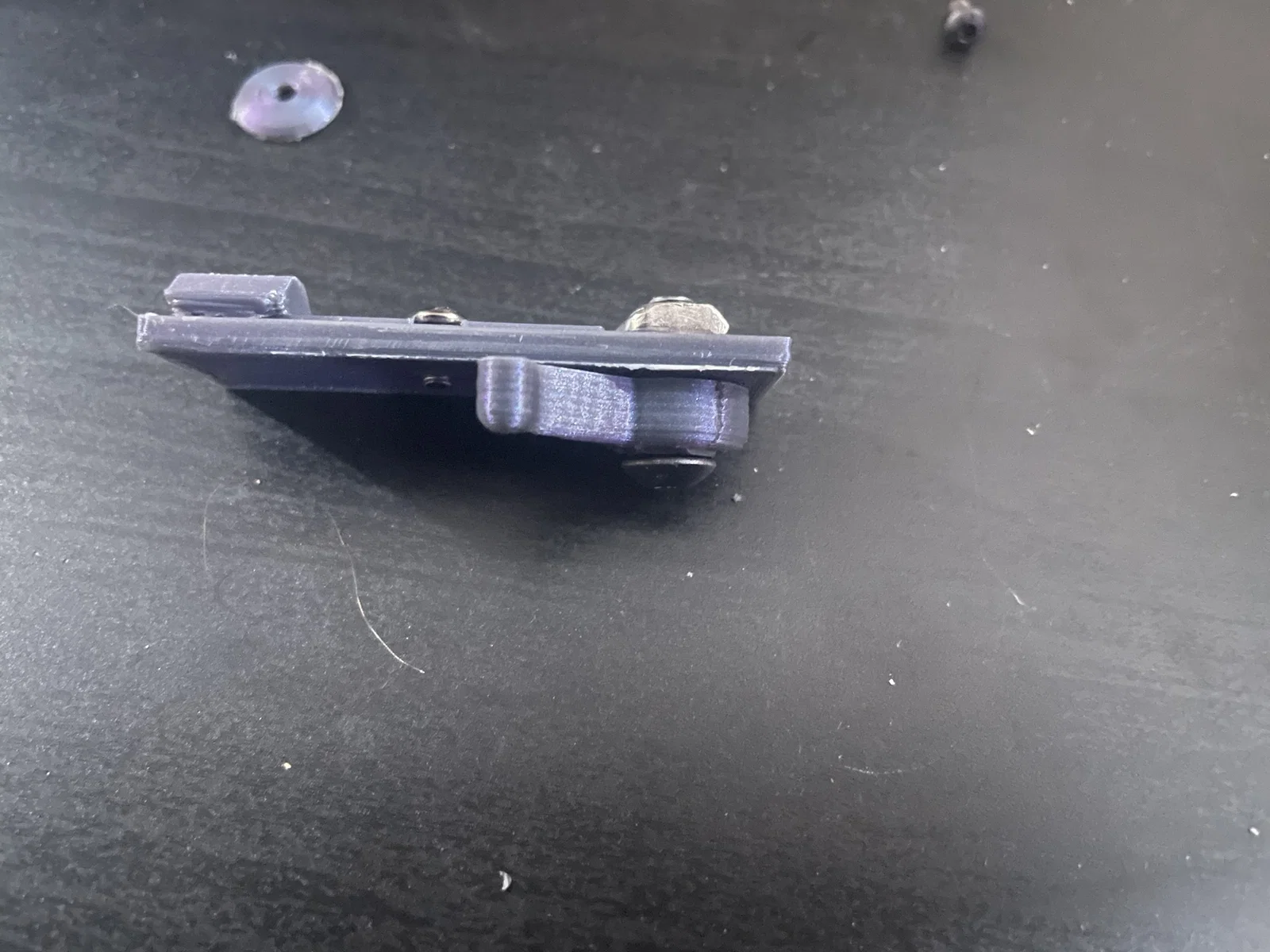

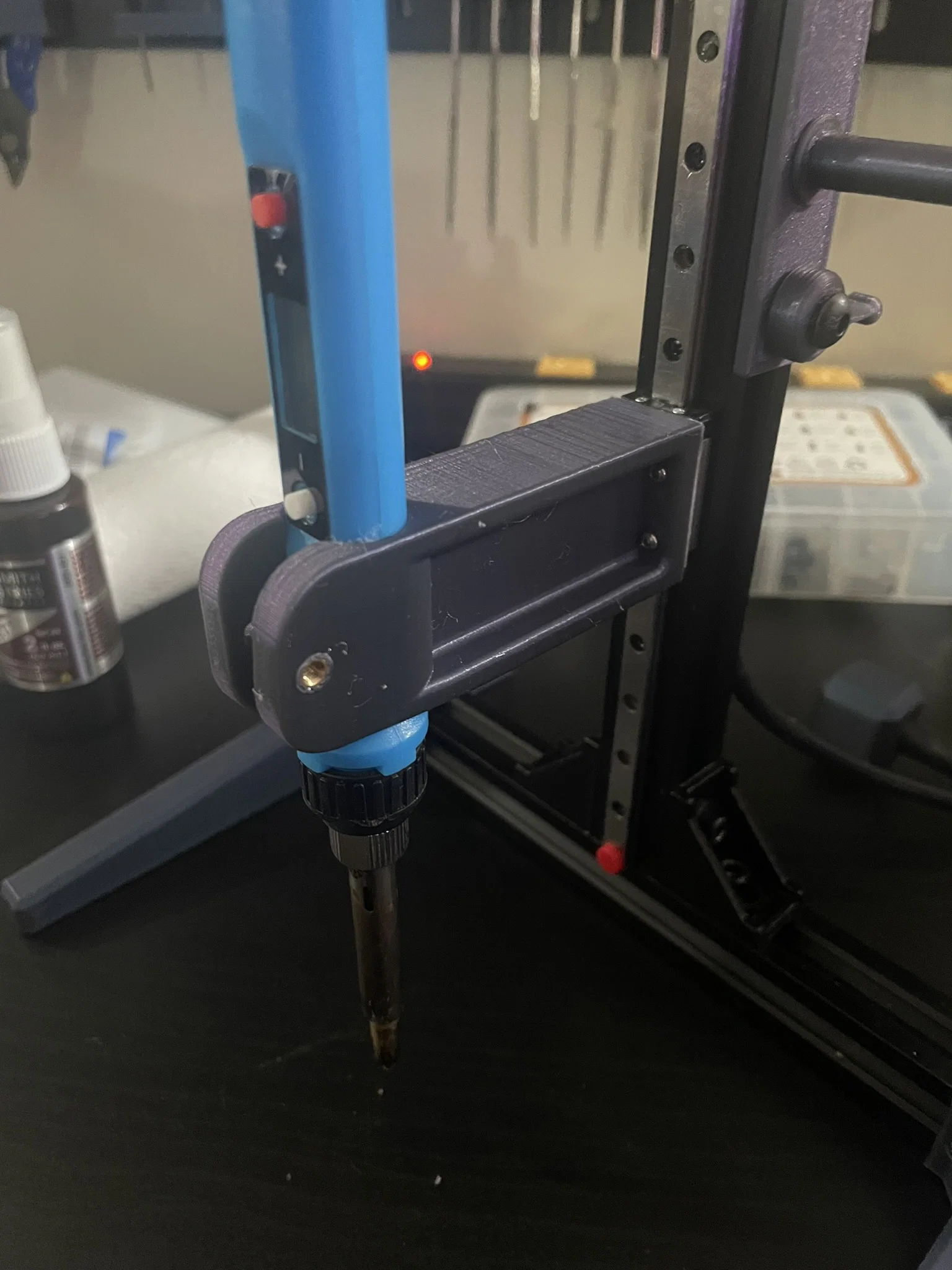

• Bu-lông M2 để bắt ngàm mỏ hàn vào rail

• Dây rút (zip ties)

• Mỏ hàn kiểu như cái này

• Một kiểu thanh/ke góc gia cường giữa các cây 2020

• Vít tự ren ngắn để bắt linear rail vào tấm backer – bu-lông M2 có thể cũng được nhưng mình chưa thử – có thể phải khoét lỗ to hơn.

• Keo siêu dính (super glue) để dán phần grippies ở chân. Dùng ít thôi vì keo dễ tràn ra, dính luôn tay vào chi tiết in. Đừng hỏi sao mình biết.

Mình có kèm file STEP để mọi người remix. Mình khuyên nên dùng brim khi in lò xo và đặt lò xo nằm ngang khi in.

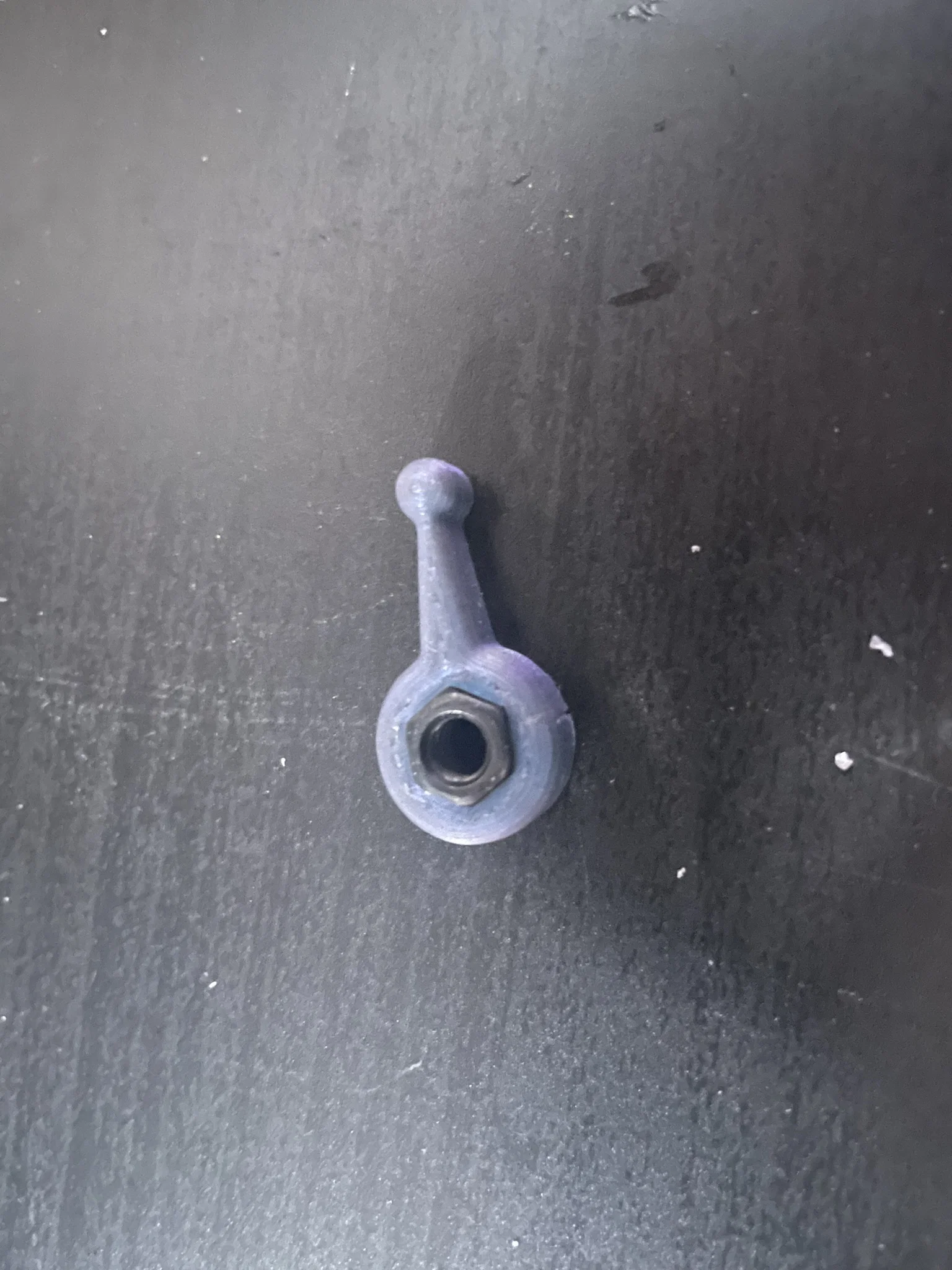

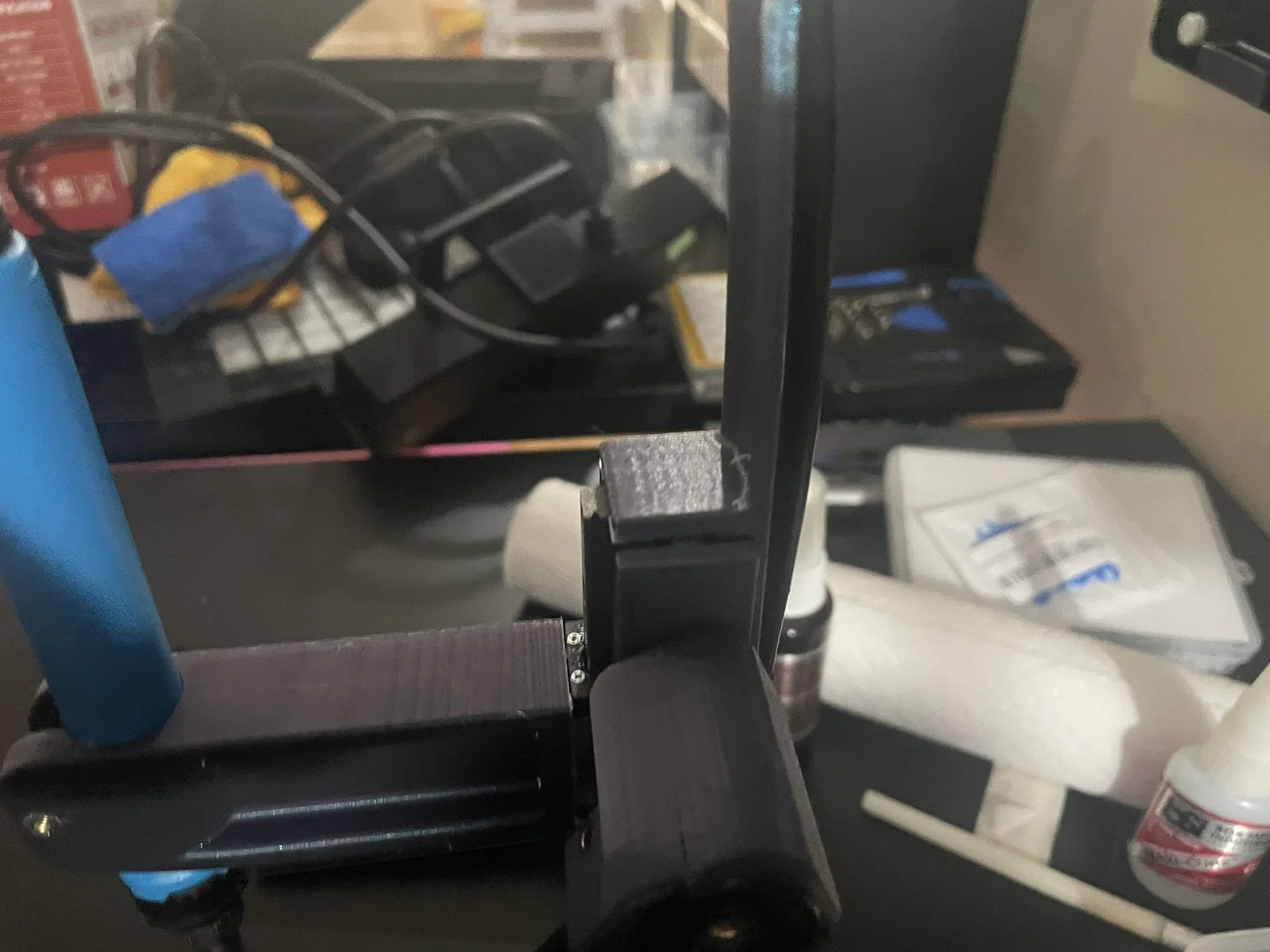

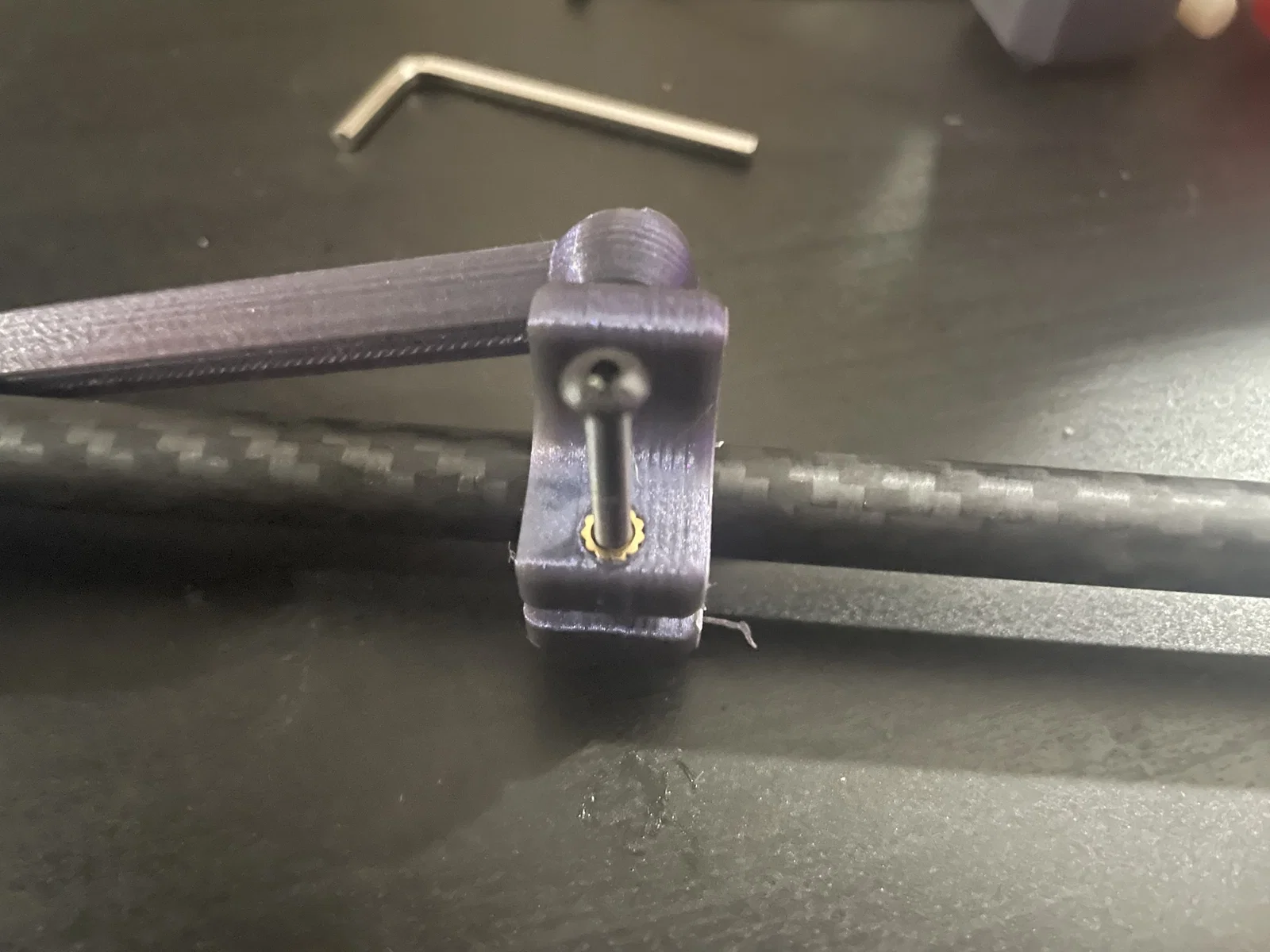

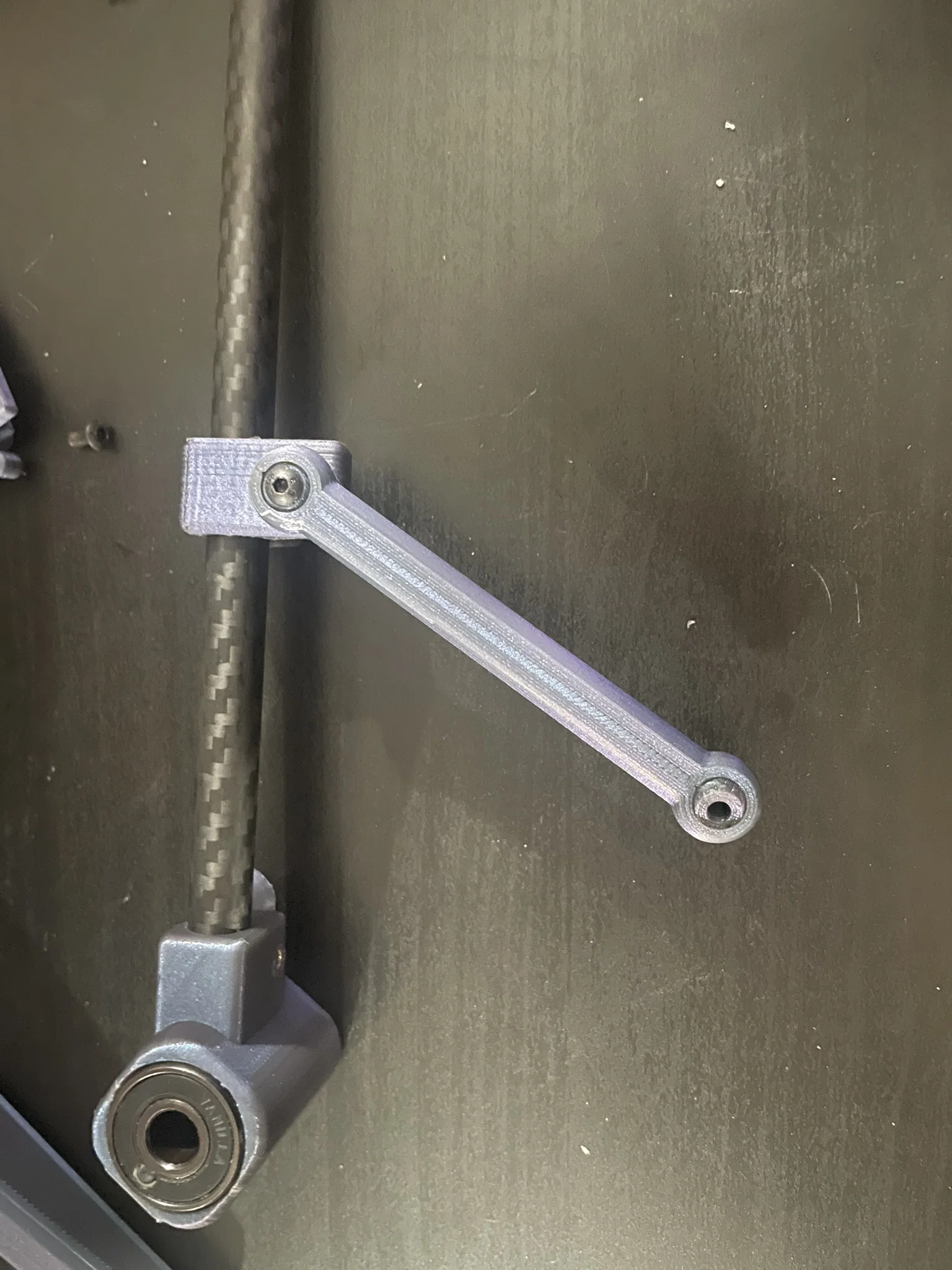

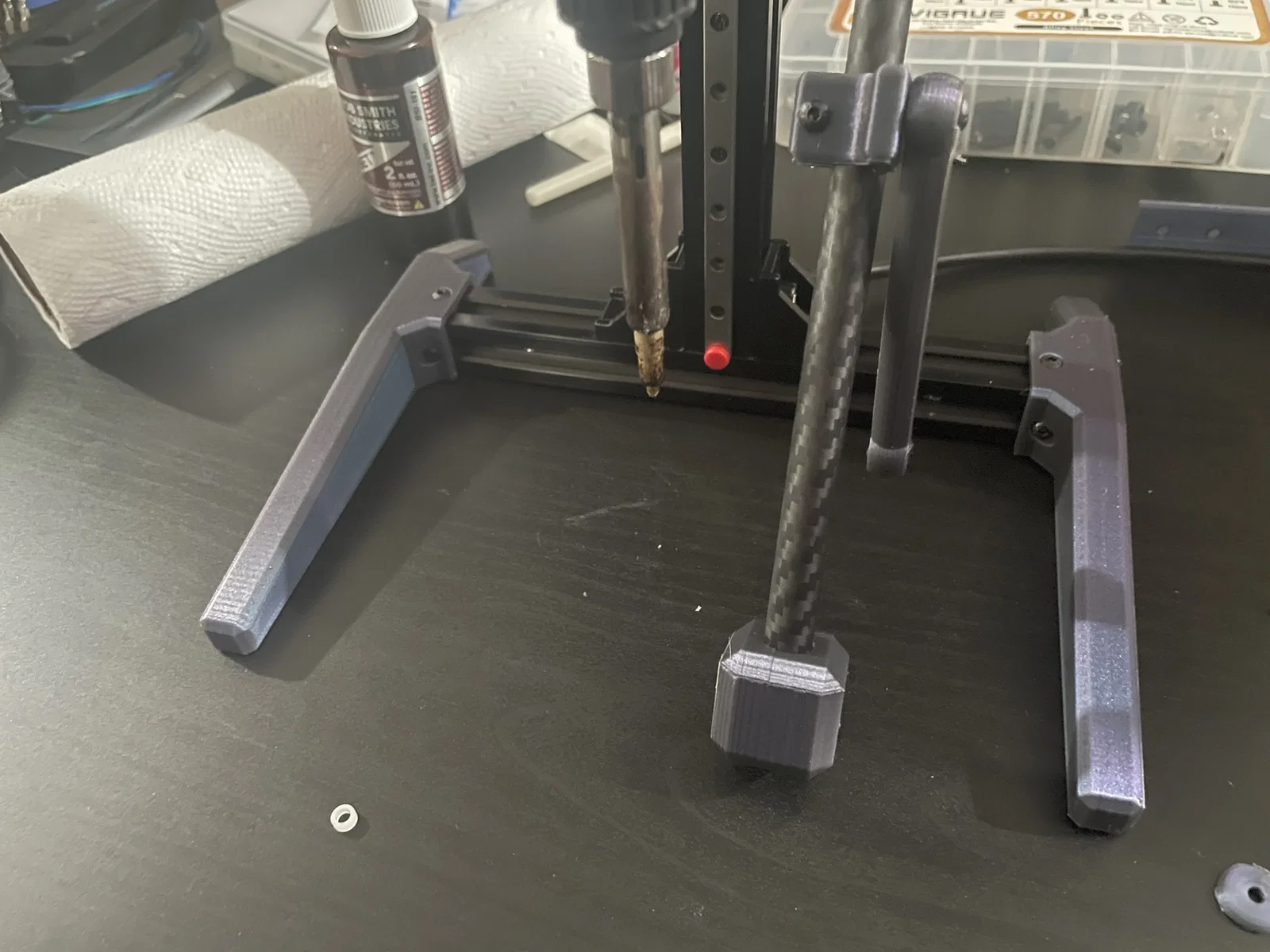

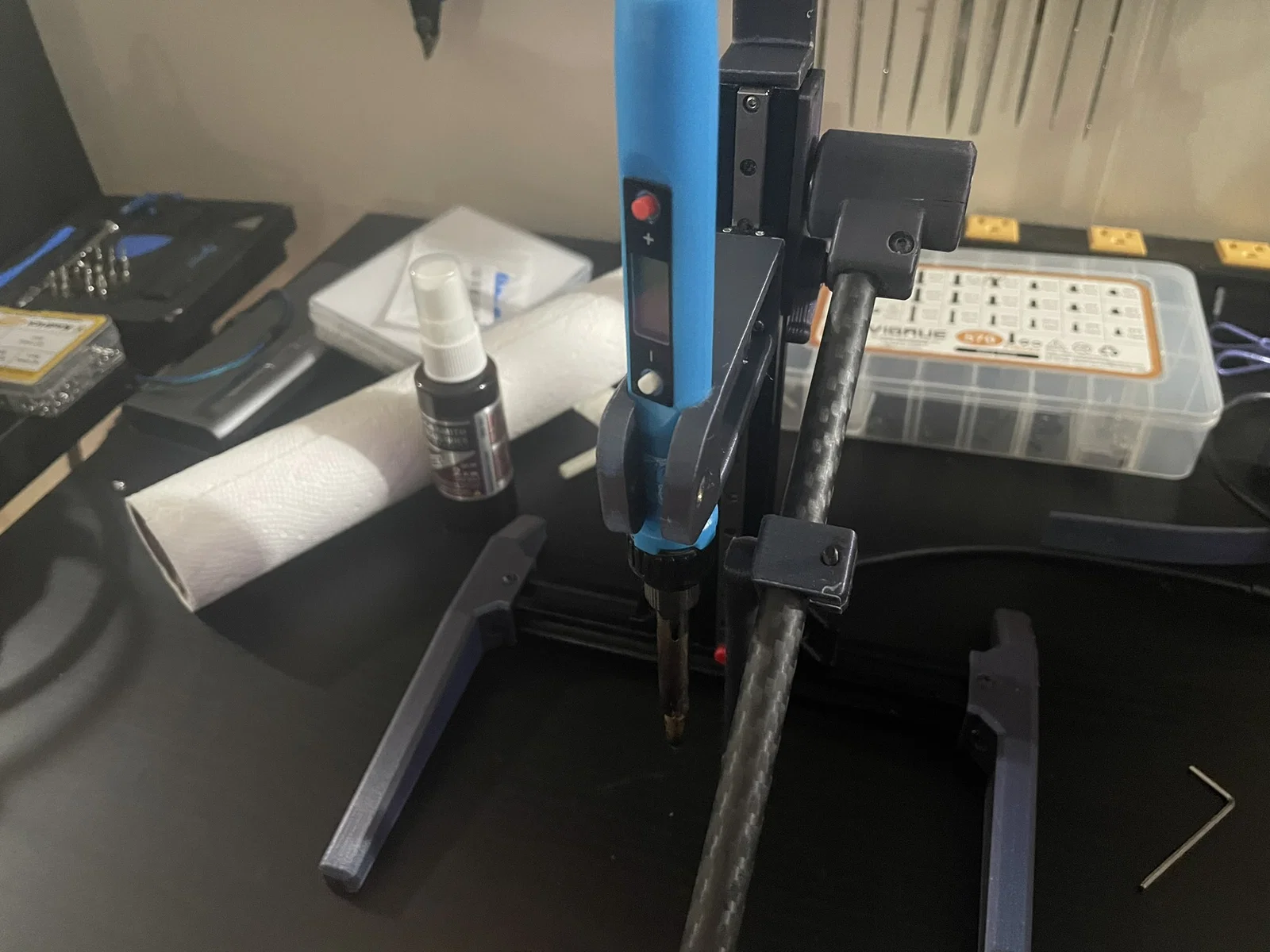

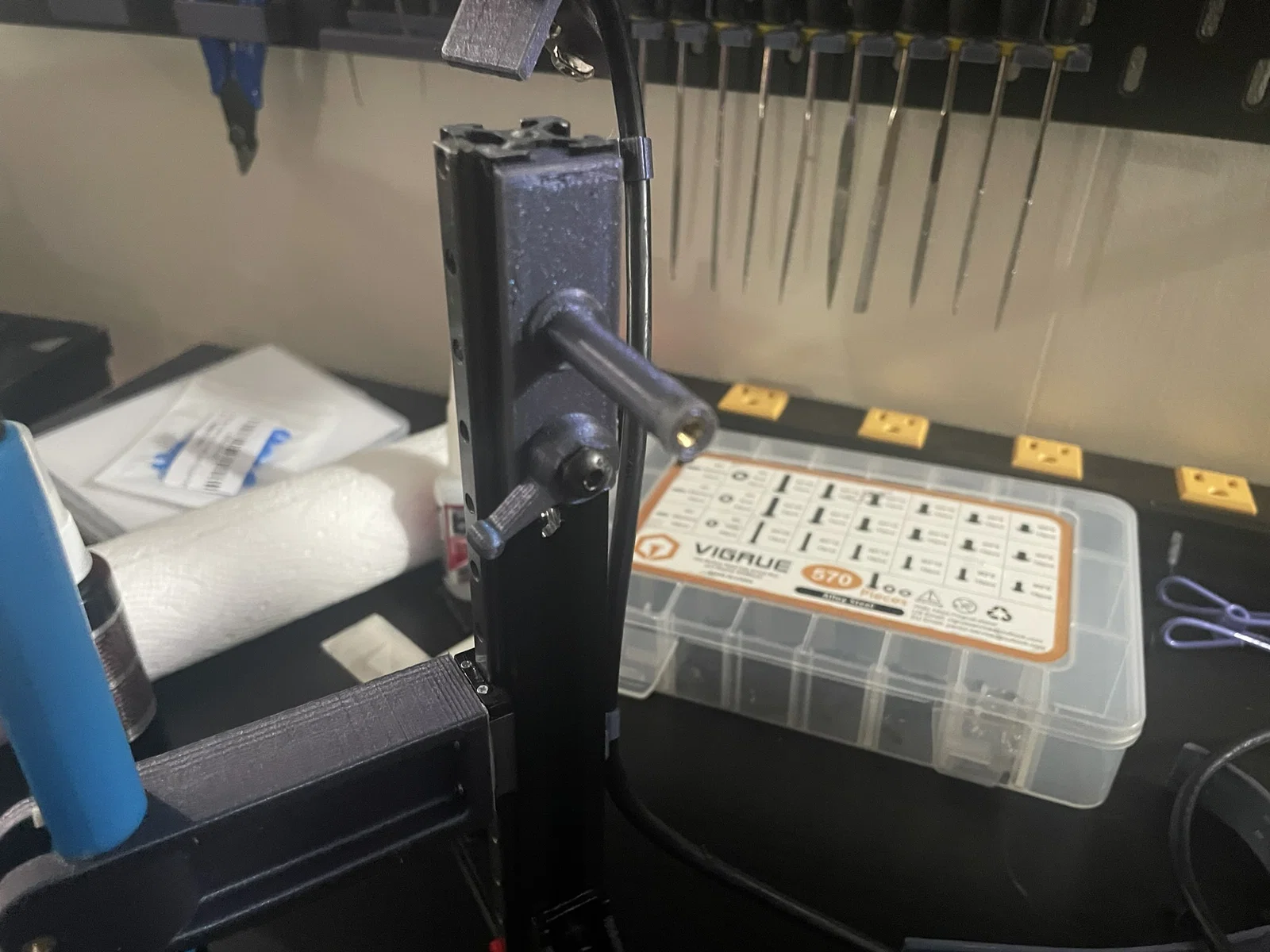

Ngàm tay đòn (arm mount) thiết kế để chỉnh lên xuống, và ngàm tie rod trên tay đòn cũng chỉnh được. Cái này giúp đổi hành trình (throw) và lực đòn bẩy (leverage) theo nhu cầu.

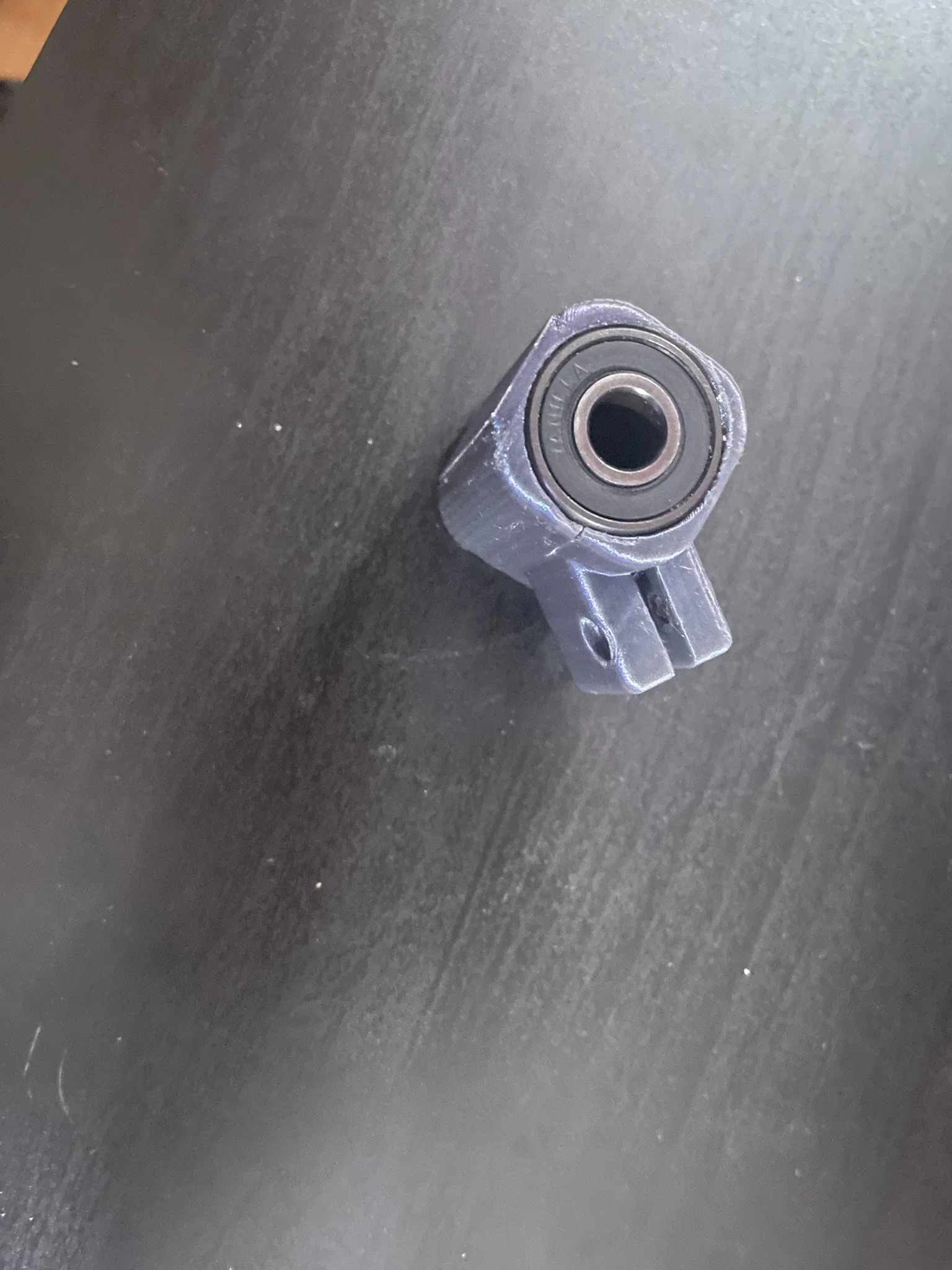

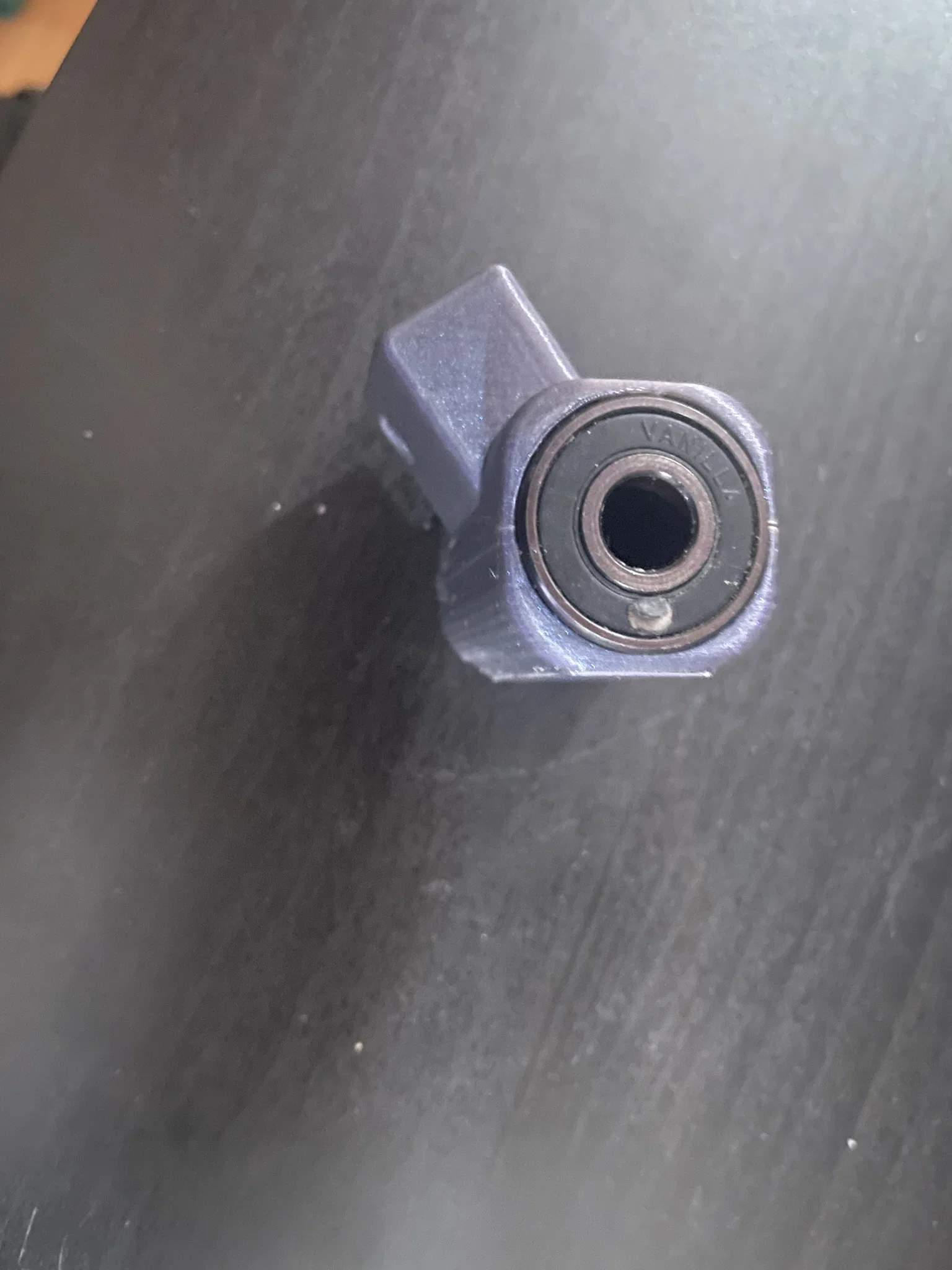

Bạc đạn 608 là dạng ép (press fit). Mình làm nứt cái ngàm trong hình nên đã tăng khe hở nhẹ, nhưng vết nứt cũng có vẻ không ảnh hưởng gì.

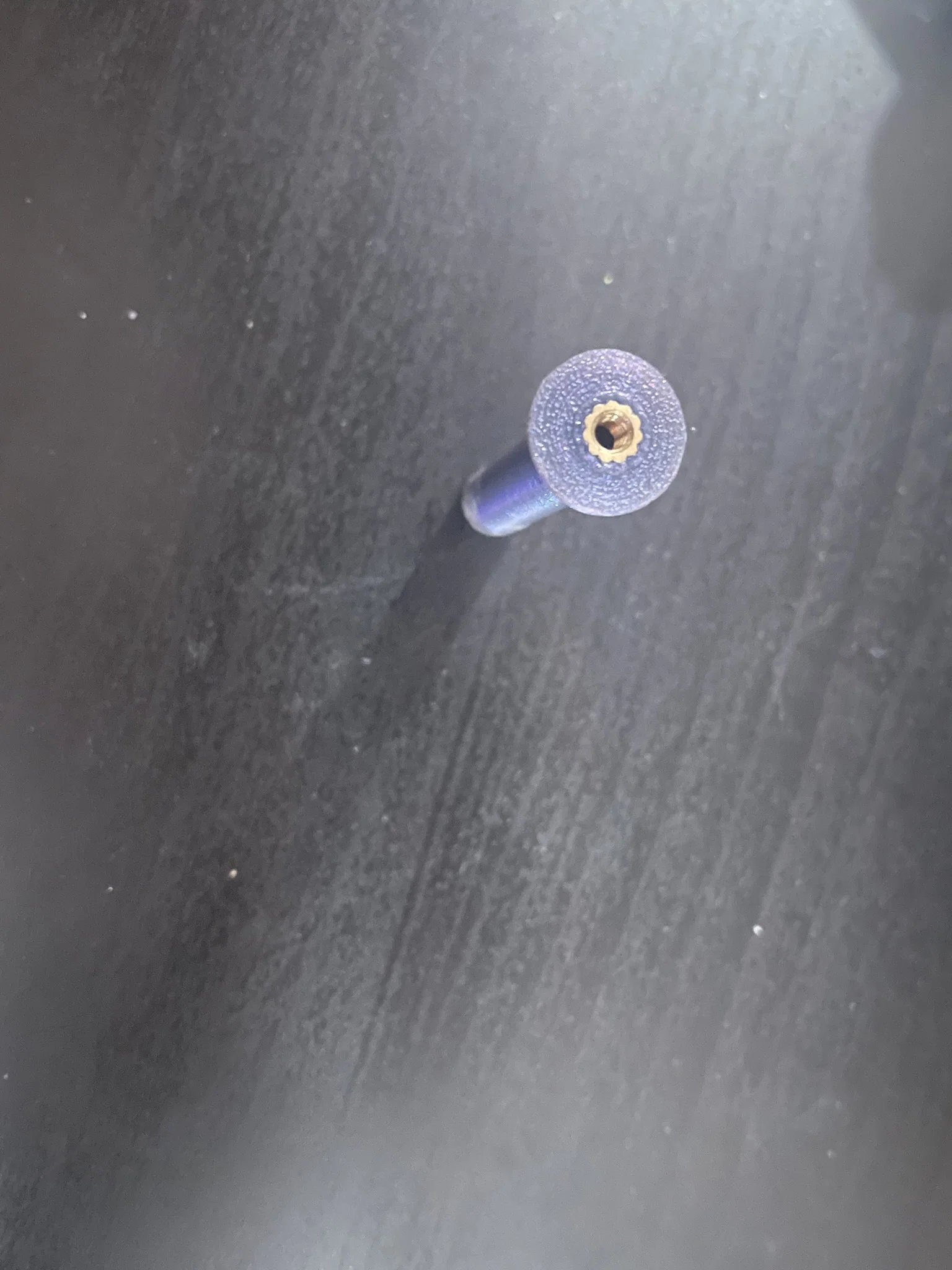

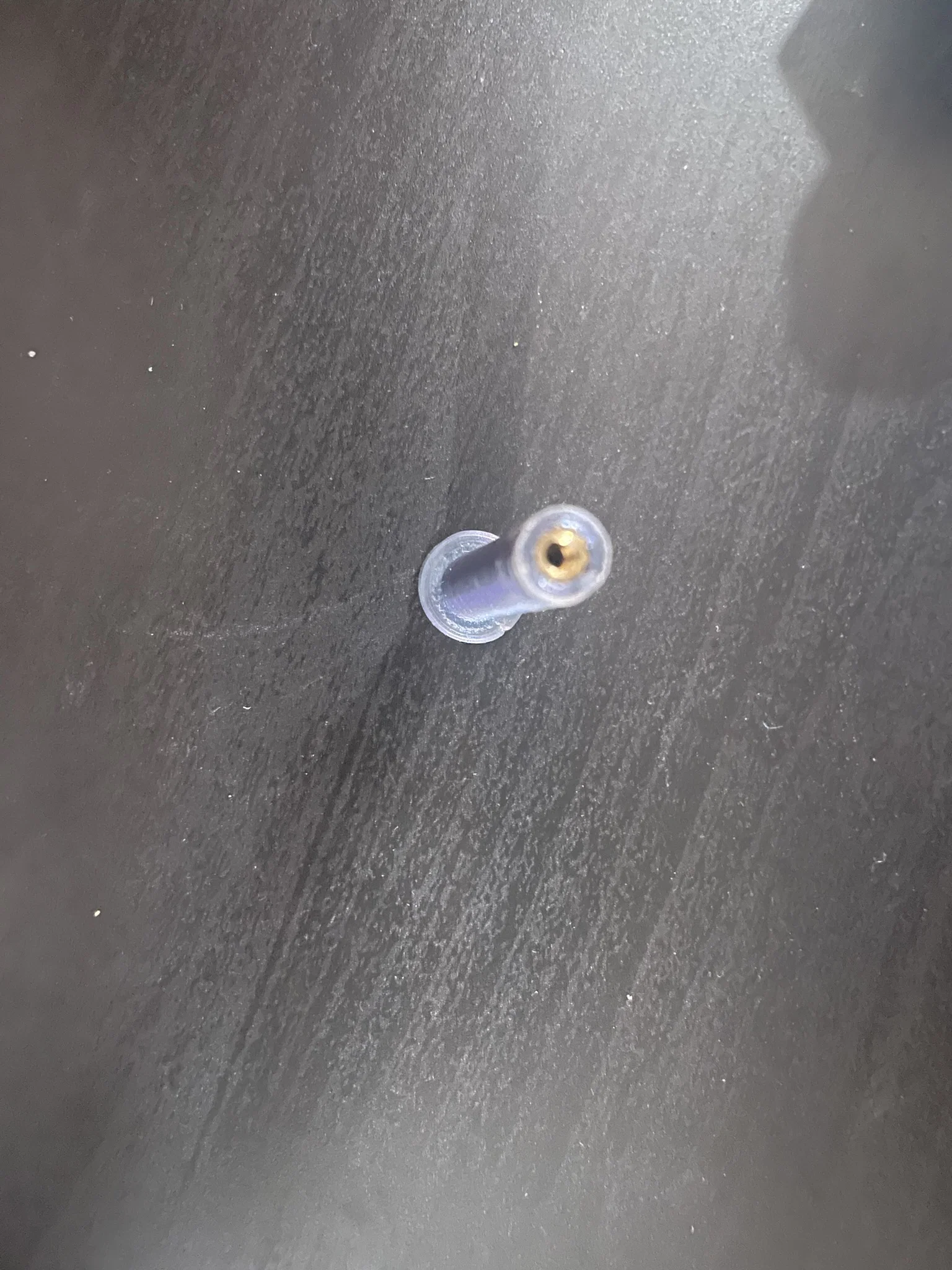

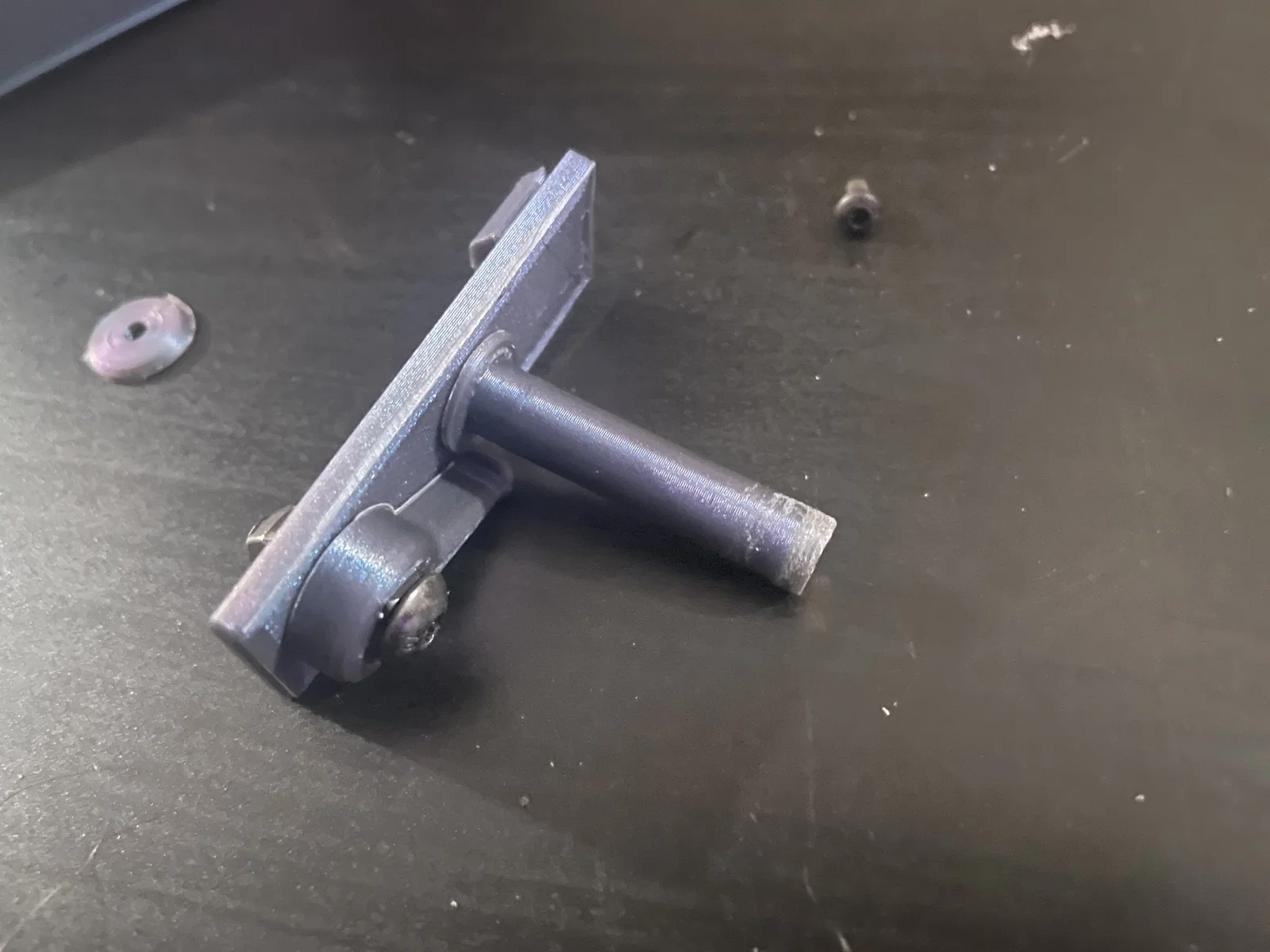

Đầu nhỏ của trục (axle) bị phình nhẹ nên mình cũng nới clearance lớn hơn chút, nhưng không muốn nới quá tay nên có thể cần chà nhám nhẹ.

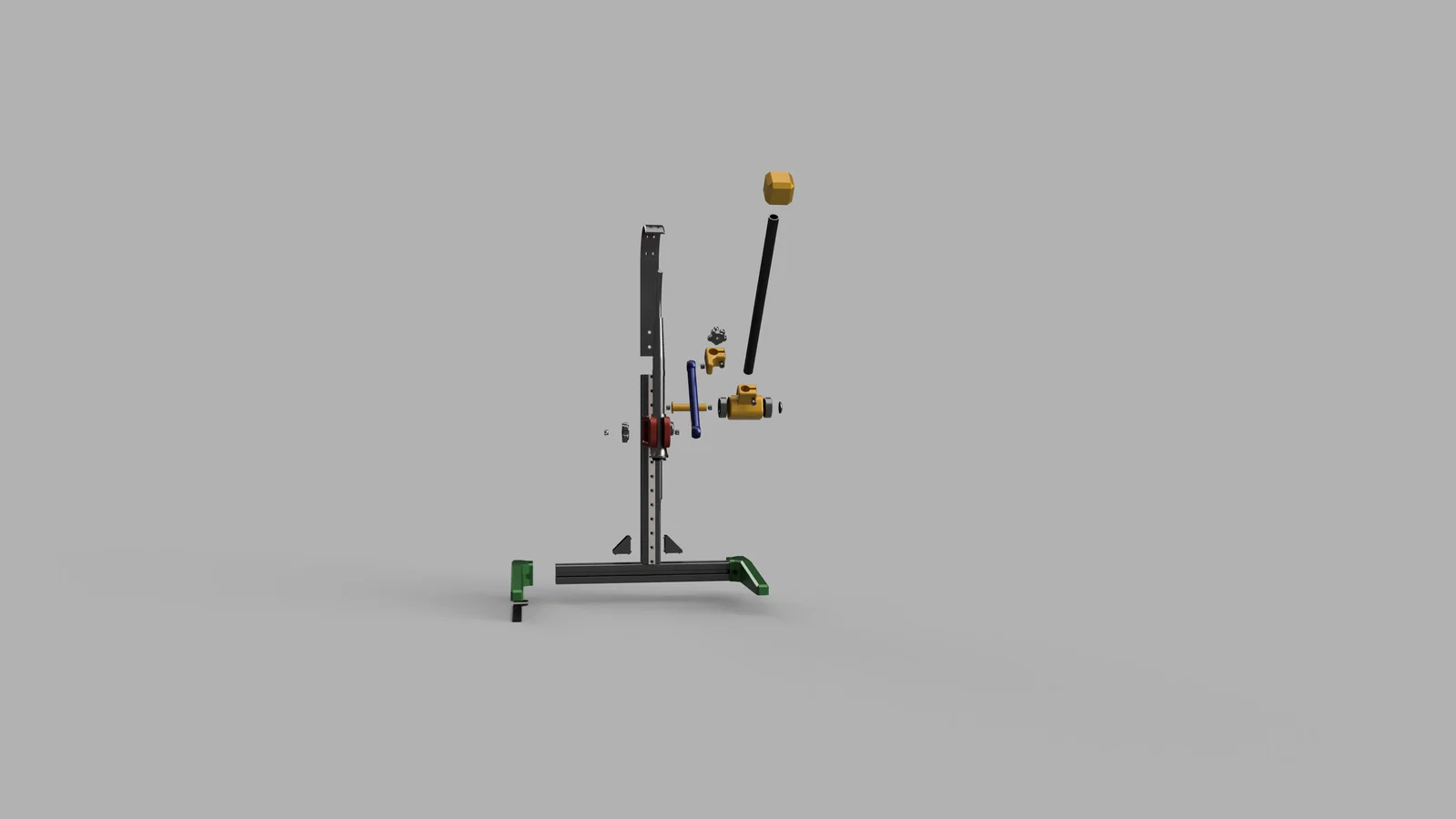

Mình có kèm kiểu “exploded view” để dễ hình dung lúc lắp. Không có vẽ bu-lông, đai ốc, hay hammerhead nuts, nhưng chắc cũng dễ tự suy ra.

Kẹp dây (cable clips) rất khít. Trước khi lắp mình dùng tua vít dẹp nạy rộng ra chút.

Edit: bộ này chắc chắn sẽ ngon hơn nếu có đế nặng hơn. Ý mình là in chân với 0 infill rồi đổ cát vào, hoặc bắt thẳng lên bàn/miếng gỗ to. Rất mong mọi người góp ý.

UPDATE 4/6

Mình thêm một cái tay/ngàm kẹp mỏ hàn tương thích MGN9C. Mình không có rail đó nên chưa test.
