Giá treo loa (Speaker mount) dùng ốc 1/4-20

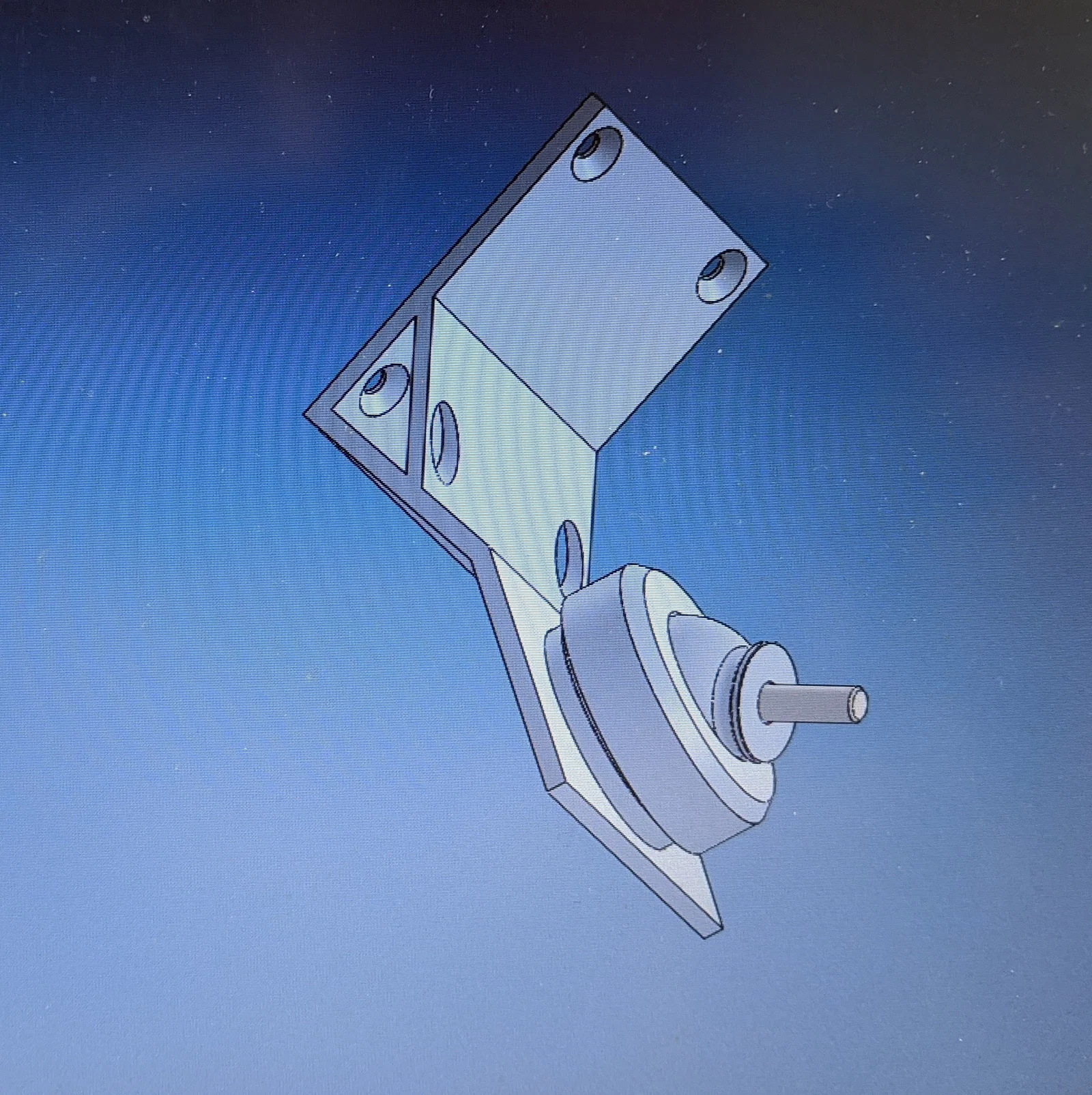

Đây là một bộ gá (mount assembly) cho đa số loa ngoài kia, dùng ốc 1/4-20 inch. Cỡ ốc này sẽ hợp với hầu hết loa. Mình trước giờ không biết nó là ren hệ inch (imperial), nhưng mà nếu bạn nhét hoài con ốc M6 không vô được, kiểu gì cũng phải lên Google tìm thôi.

Lắp ráp thì khá dễ, nhưng riêng phần gắn của "ball socket" bạn sẽ cần heat insert M3.

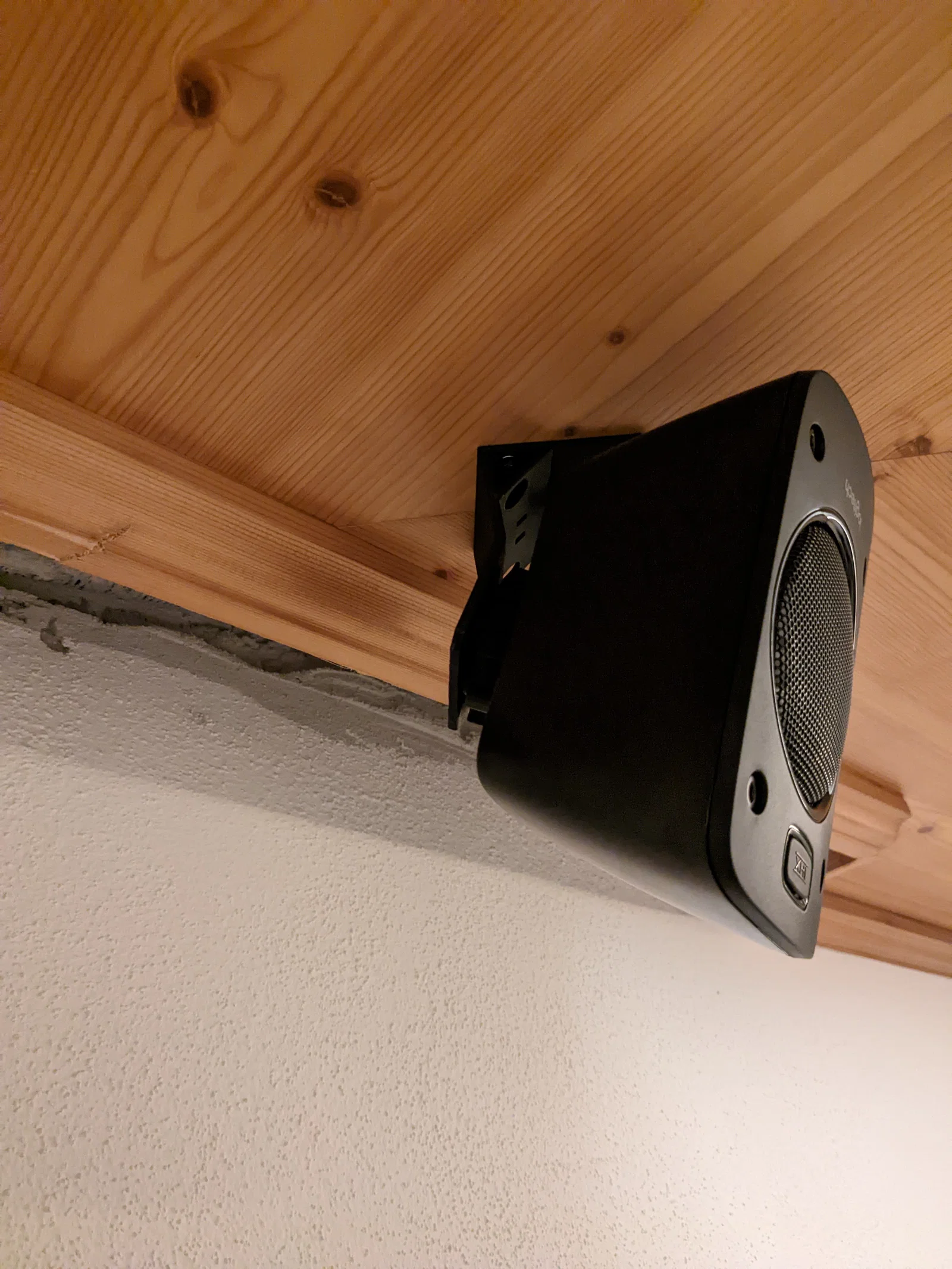

Phần “mounting plate” được thiết kế để gắn lên trần (ceiling mount), vì đó là vị trí bạn mình muốn lắp, và mình làm bộ này cho bạn đó. Nếu bạn thiết kế một plate khác để gắn tường (wall mount) thì vẫn dùng lại được toàn bộ các phần còn lại.

Mình in tất cả chi tiết bằng PETG của Tinmorry. Mình không khuyến nghị PLA, ít nhất là cho phần ball, nut và socket. Riêng mounting plate thì PLA vẫn ổn.

Loa có thể xoay mọi hướng tối đa 25° hoặc hơn chút. Vậy là dư cho 99% trường hợp rồi.

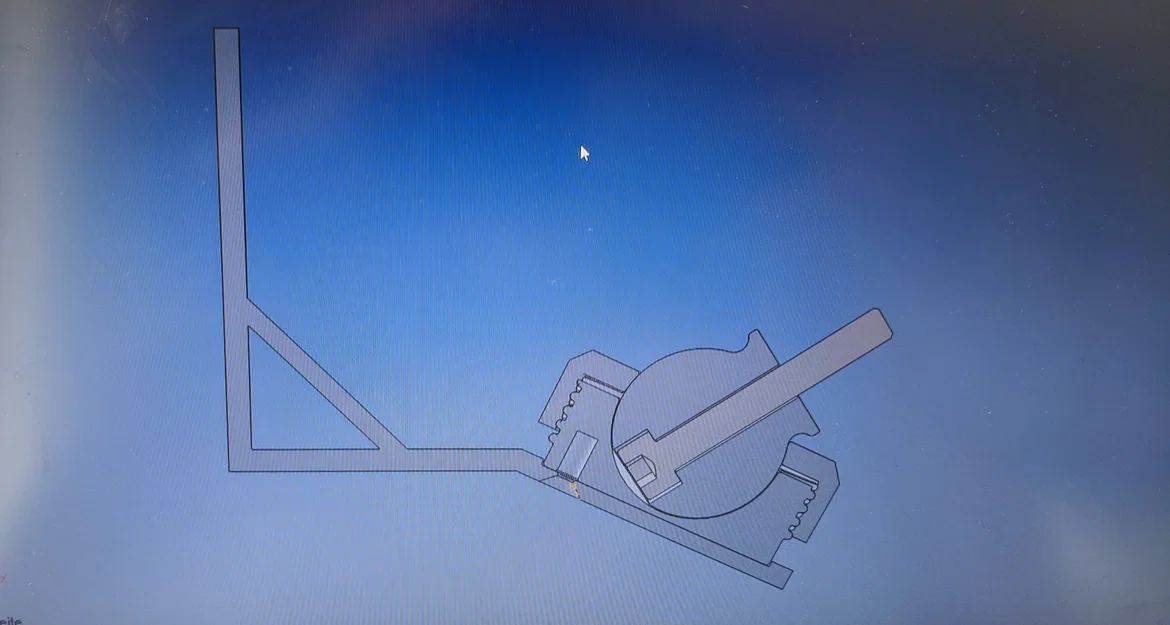

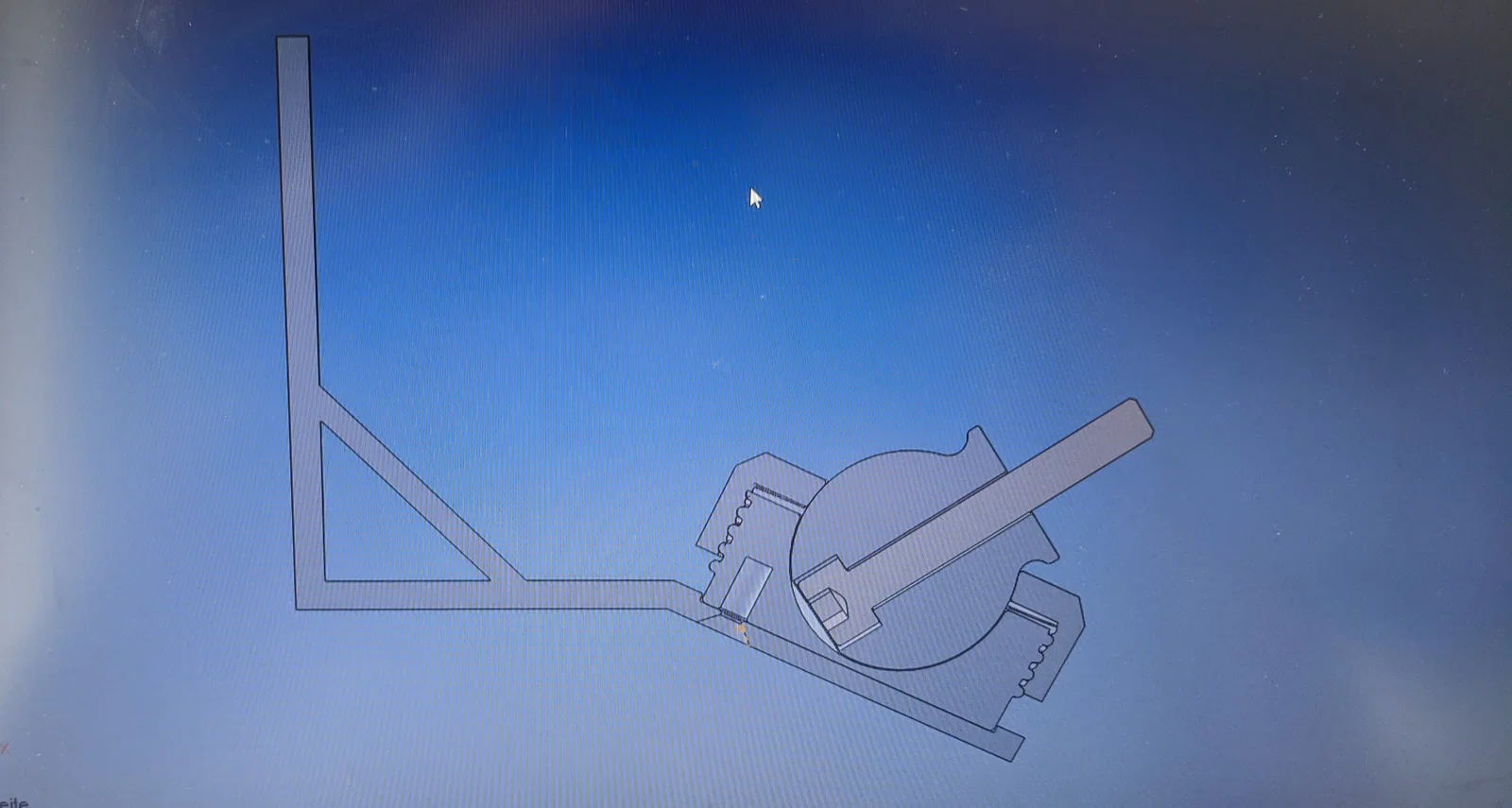

Mình set dung sai (tolerance) của ren ở phần nut và socket khá sát, vì mình muốn test máy in và xem giới hạn tới đâu, kể cả khi bạn in lại nhiều lần. Vì vậy mình không khuyên bạn scale nhỏ xuống. Với lại lỗ bắt ốc (screw hole) có thể sẽ không còn khớp nữa.

Để in bộ này, máy in của bạn cần in ổn định và chất lượng phải thật tốt. Nếu không, như mình nói ở trên, dung sai sẽ bị quá khít.

Thiết kế này ban đầu không phải ý tưởng của mình, mình lấy cảm hứng từ Thingiverse. Link model ở đây: https://www.thingiverse.com/thing:5429153

Chúc bạn làm vui vẻ, và để lại bình luận nếu bạn làm ra được vài bộ mount như vầy.

Edit: Mình có thêm file STEP để mọi người Remix các kiểu. Chúc vui.
