Button Gauge – Thước đo nút áo module mở rộng (in 3D)

Đây là một cái button gauge (hay sewing gauge) lấy cảm hứng từ mấy loại bán sẵn ngoài tiệm. Điểm hay là khỏi cần chạy ra cửa hàng; chỉ cần in 3D là có thể làm đúng số “link” cần dùng, và sau này muốn nới thêm thì gắn thêm được.

Khoảng cách tối thiểu giữa hai link là 14mm và tối đa là 102mm.

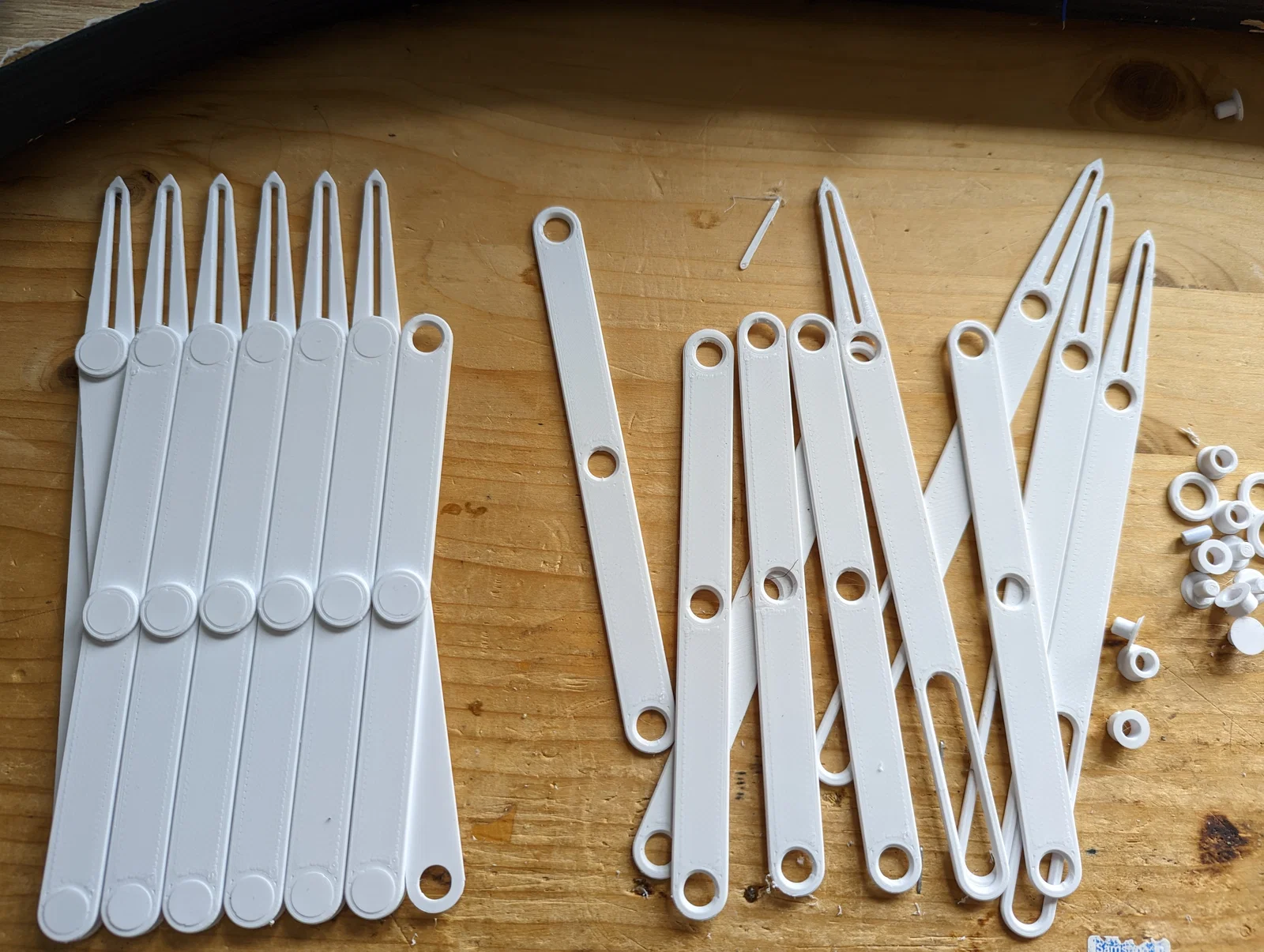

BOM

Cho mỗi "link" bạn sẽ cần:

1 gauge

1 spacer

2 bar

3 axel

3 pin

Và để hoàn thiện hai đầu thì cần thêm:

1 gauge

4 spacers

2 axel

2 pin

Ví dụ:

Mình làm một button gauge 9 link (10 điểm) và cần:

1*9+1= 10 gauge

1*9+4= 13 spacers

2*9= 18 bar

3*9+2= 29 axel

3*9+2= 29 pin

Mình khuyên là đừng làm lớn hơn 10 điểm; nếu thật sự cẩn thận thì có thể lên tối đa 15 điểm. Vì nhựa sẽ hơi “nhún” khi dùng, khoảng cách sẽ bắt đầu lệch nhiều hơn mức mình thấy ổn.

Printing

Mình đã thêm orientation và setting mình dùng vào file 3mf “Button Gauge”. Tóm lại, PLA, layer 0.2mm và 4 perimeters là ổn. Mình sẽ tránh mấy vật liệu kiểu dính dính như PETG cho cụm lắp ráp này.

Assembly

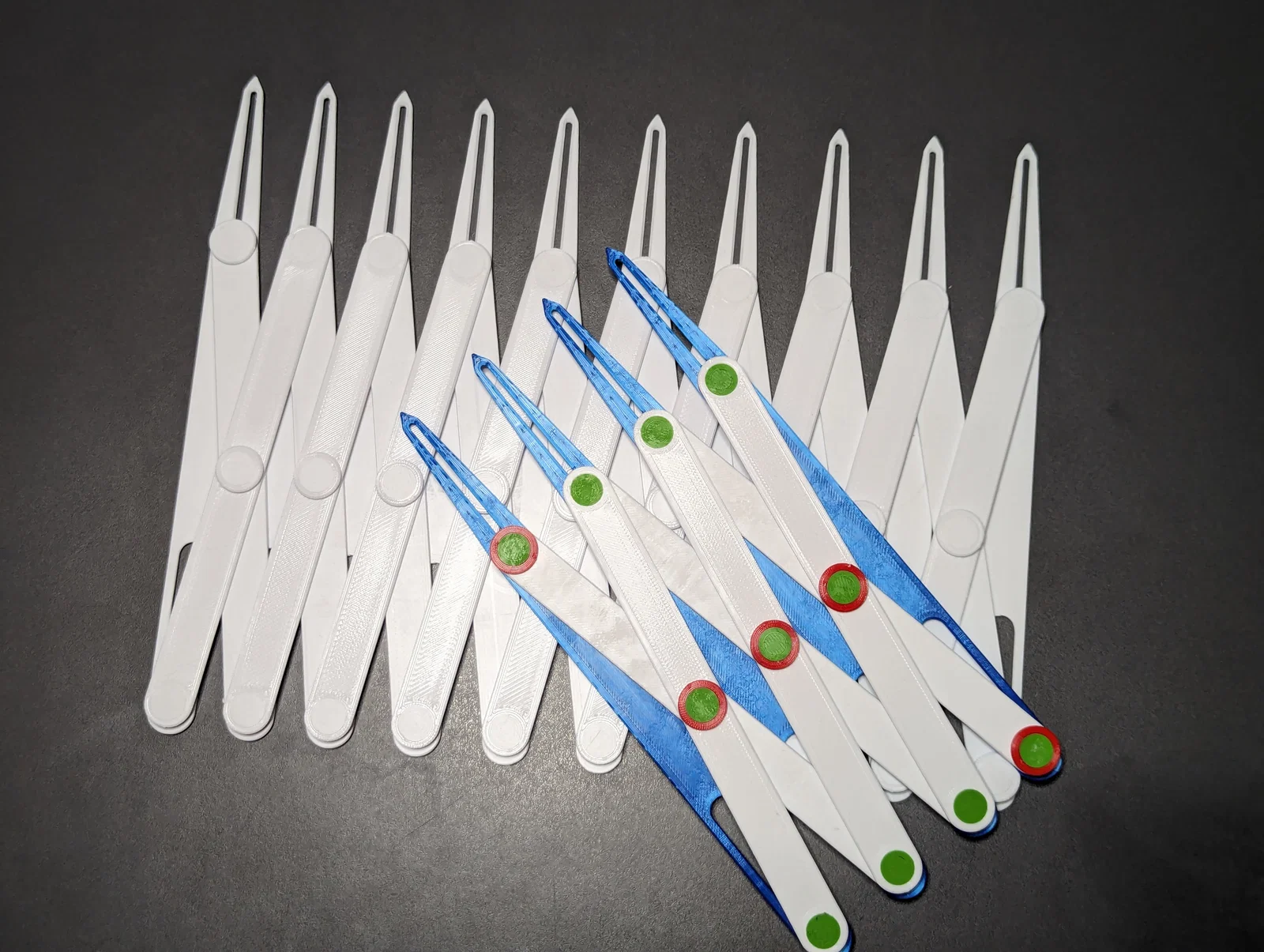

Mình làm demo lắp 3 link với các màu khác nhau cho dễ theo dõi.

Gauge-blue

Spacer-red

Bar-white

Axel-yellow

Pin-green

Trước khi bắt đầu, có vài lưu ý quan trọng:

• Mặt có vát mạnh (phía trên) của chi tiết sẽ nằm ra ngoài, còn mặt nhẵn (mặt nằm trên build plate) sẽ quay vào trong để axel và pin nằm phẳng với bề mặt; đồng thời các mặt nhẵn được thiết kế để trượt lên nhau. Nếu in bằng textured build plate thì có thể phải thử qua thử lại; đôi khi mặt trên lại nhẵn hơn và đó mới là mặt cần ghép với nhau.
• Pin và axel cần được ấn khít mạnh để phần đầu phẳng với các chi tiết khác.
• Pin và axel giữ rất chặt sau khi ấn vào, nên nhớ canh đúng hướng chi tiết ngay từ đầu; tháo ra lại có thể làm hư các phần xung quanh.

Bắt đầu bằng cách xếp 2 thanh bar thành hình dấu cộng

Lật một thanh bar để hai mặt nhẵn (mặt nằm trên build plate) úp vào nhau, rồi luồn axel từ phía dưới lên

Thêm một spacer và đẩy pin xuyên qua cụm để cố định lại

Làm bao nhiêu cụm con (subassembly) tùy theo số lượng cần

Ghép các cụm bar (subassembly) lại với nhau bằng các chi tiết gauge

Đảm bảo các cạnh vát trên gauge quay ra xa bạn, rồi luồn axel từ dưới lên để cái “gờ” (lip) trên axel khớp với phần vát trên gauge

Gắn cụm bar như hình với thanh bar phía dưới

Rồi gắn thanh bar phía trên vào các axel

Thêm pin để cố định các chi tiết lại

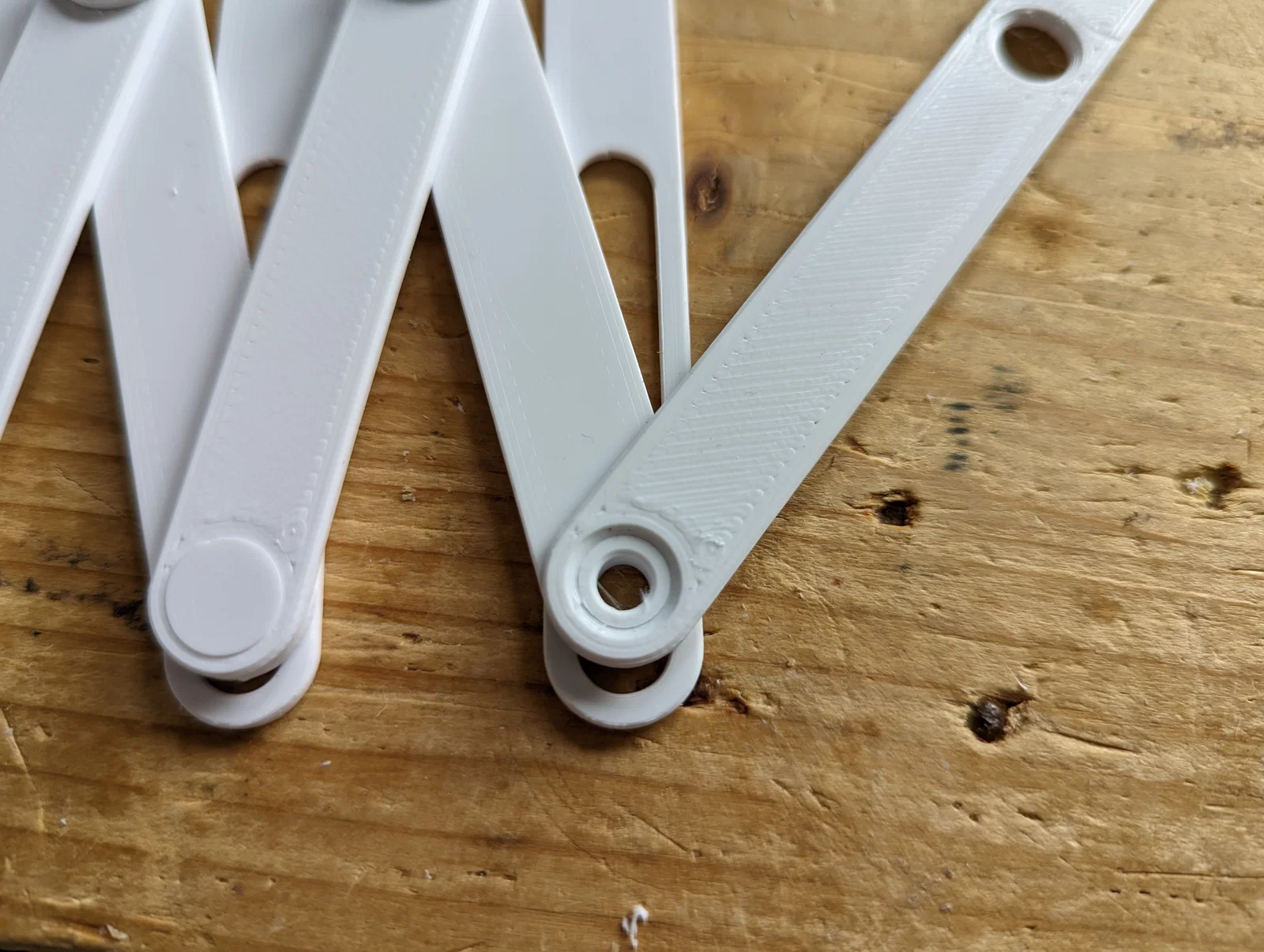

Mặt dưới sẽ trông như vầy

Nhớ kiểm tra tất cả các mối nối phải phẳng với bề mặt; nếu không thì có thể có chi tiết bị lắp sai hướng hoặc bạn chưa ấn pin đủ chặt

Lặp lại quy trình bao nhiêu lần tùy cần

Khi đã ghép đủ số link thì hoàn thiện hai đầu

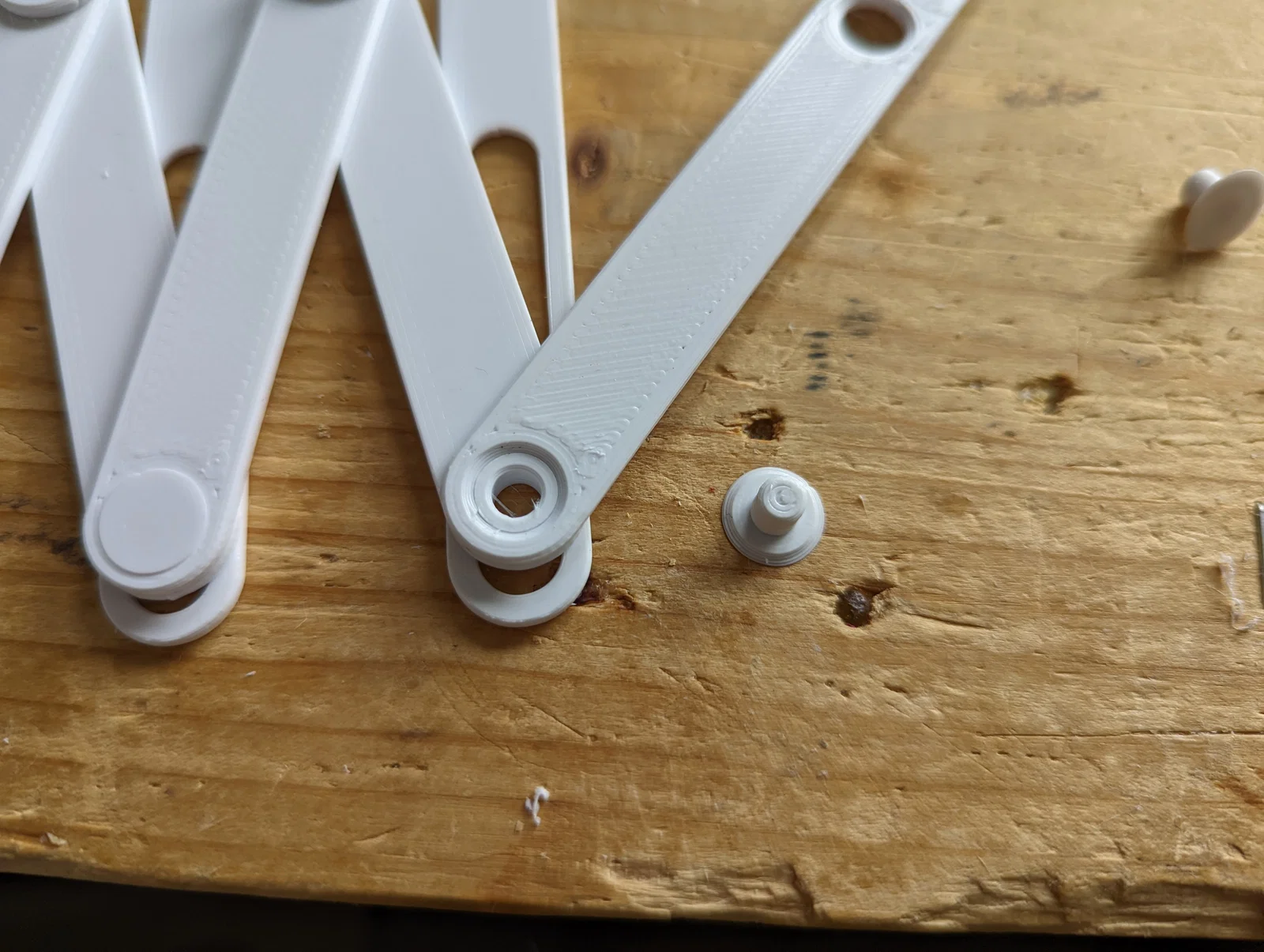

Lại kiểm tra cho chắc là gờ (lip) của axel khớp phần vát (chamfer) của gauge khi luồn từ phía xa vào

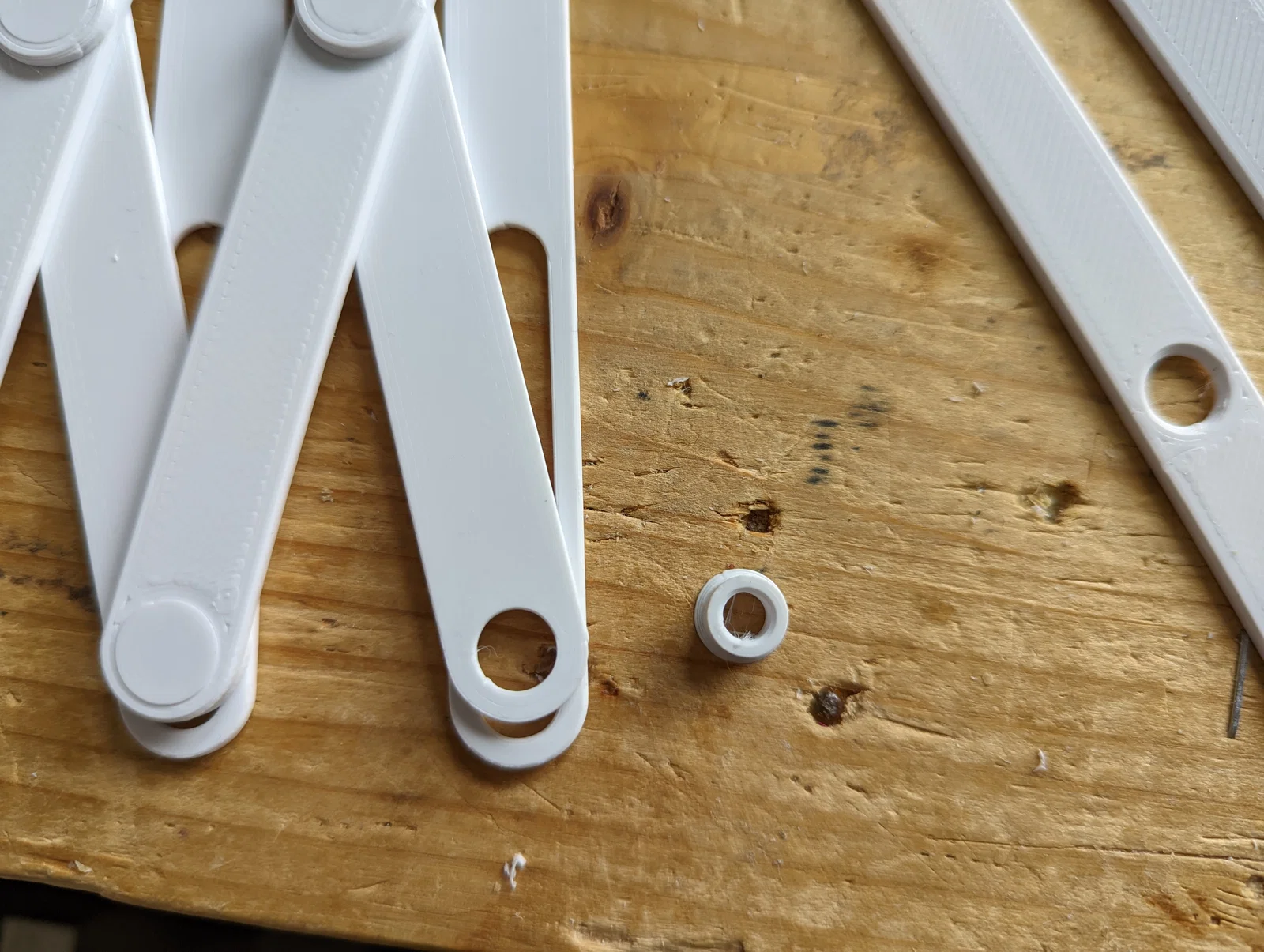

Gắn thanh bar phía dưới trực tiếp lên axel và thêm spacer vào axel còn lại

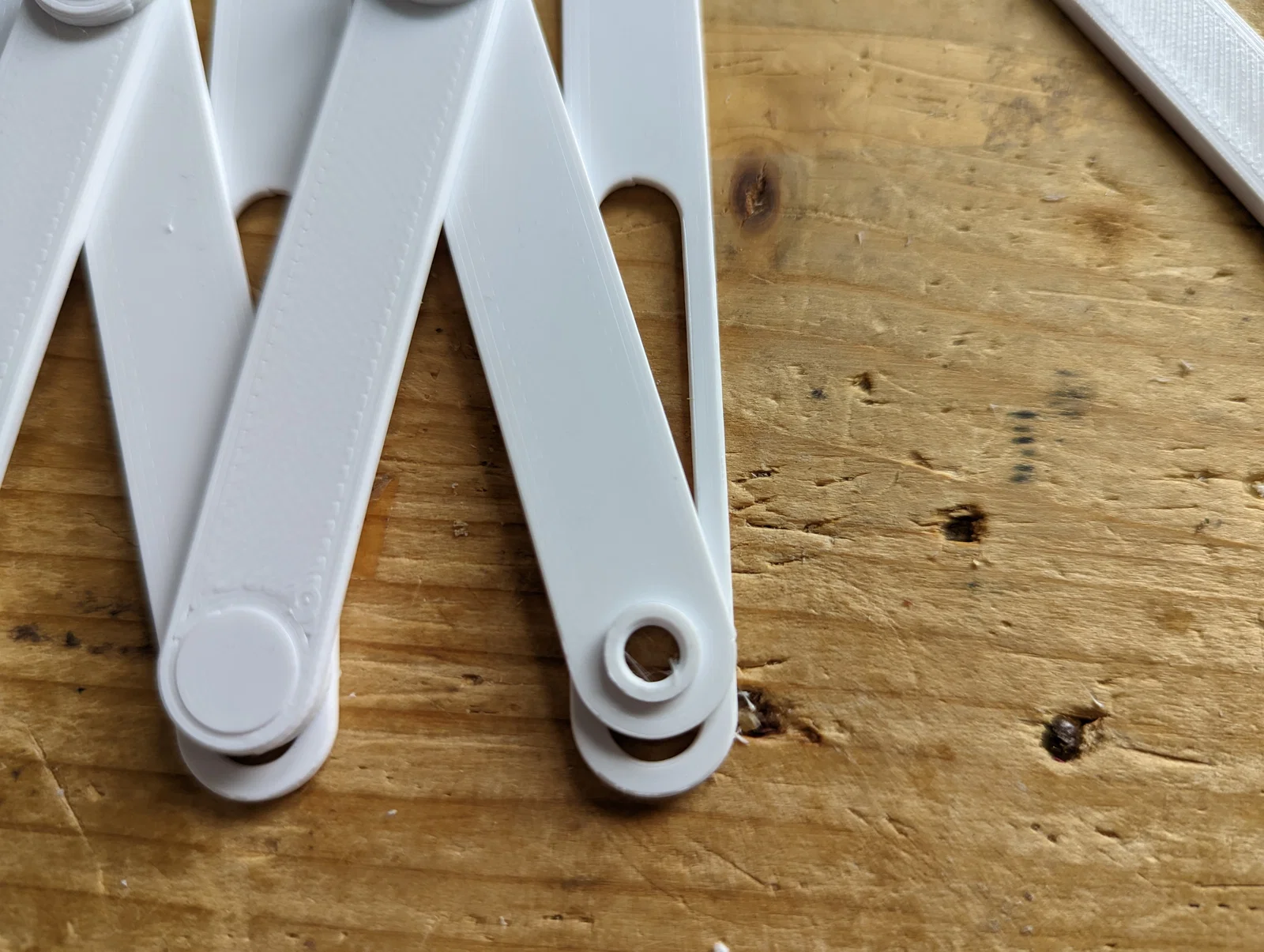

Giờ gắn thanh bar phía trên lên trên spacer, và thêm một spacer đặt lên trên thanh bar phía dưới

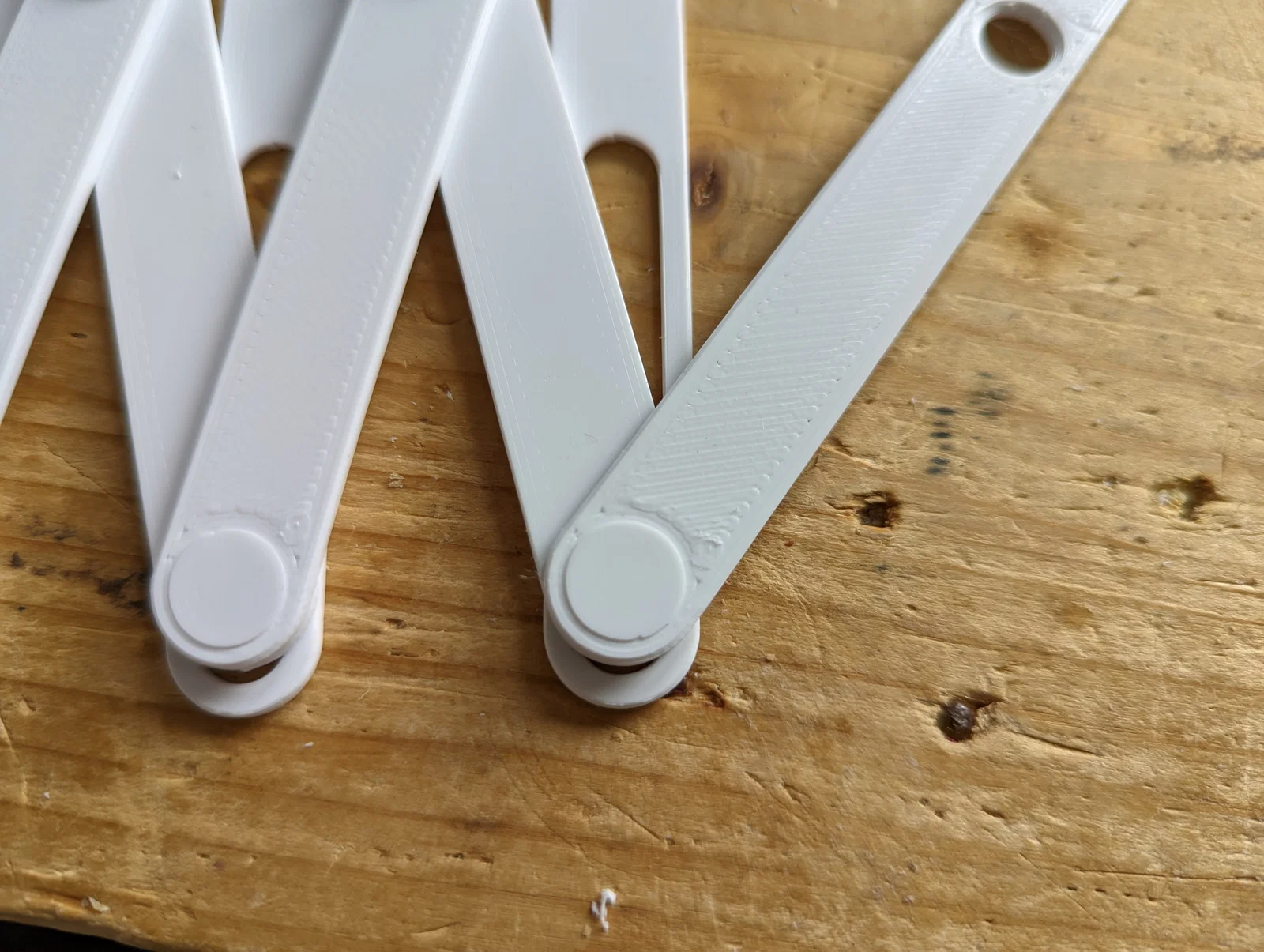

Cuối cùng cố định mọi thứ bằng cách ấn pin vào axel

Làm y chang như vậy cho đầu còn lại

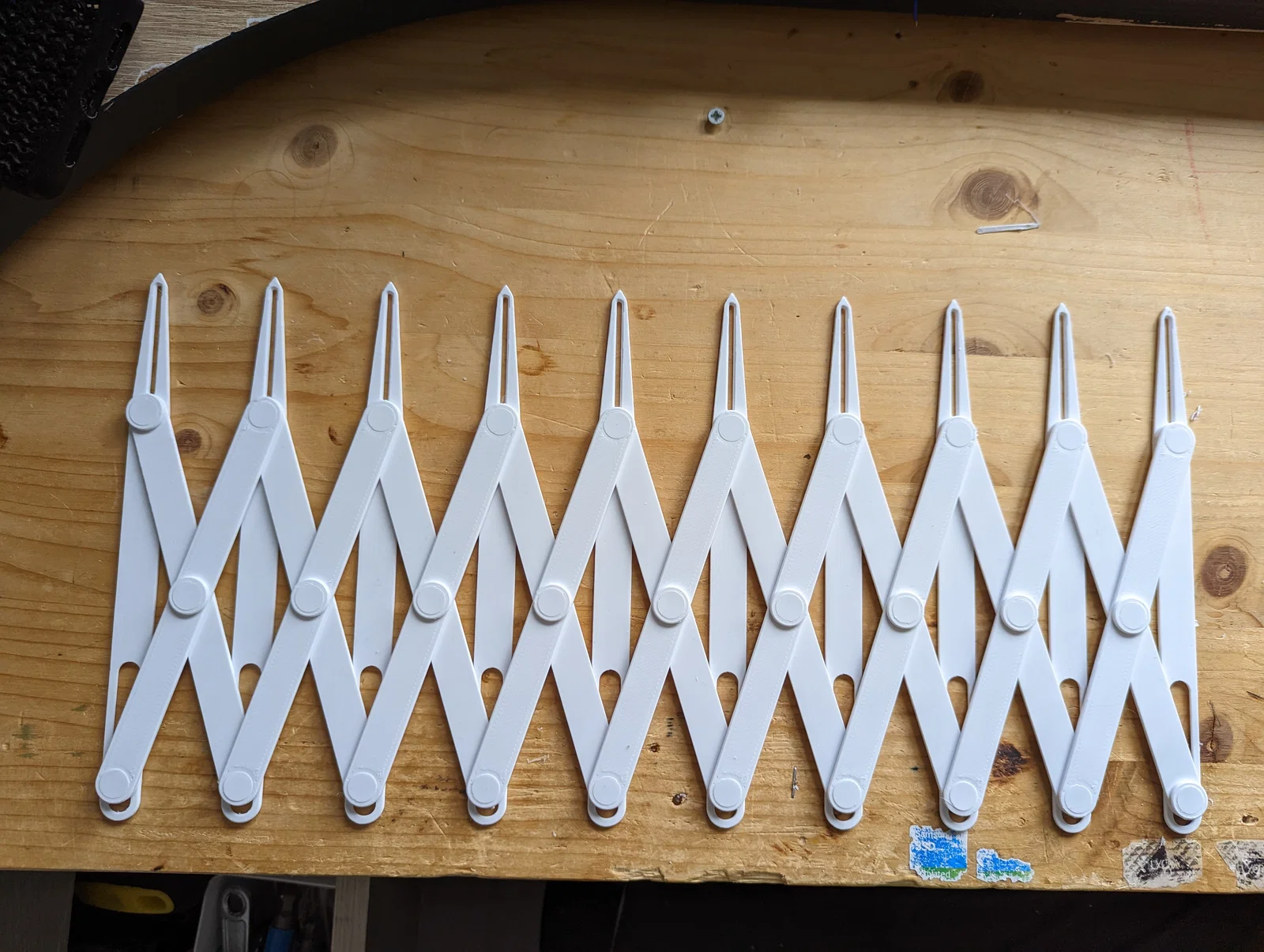

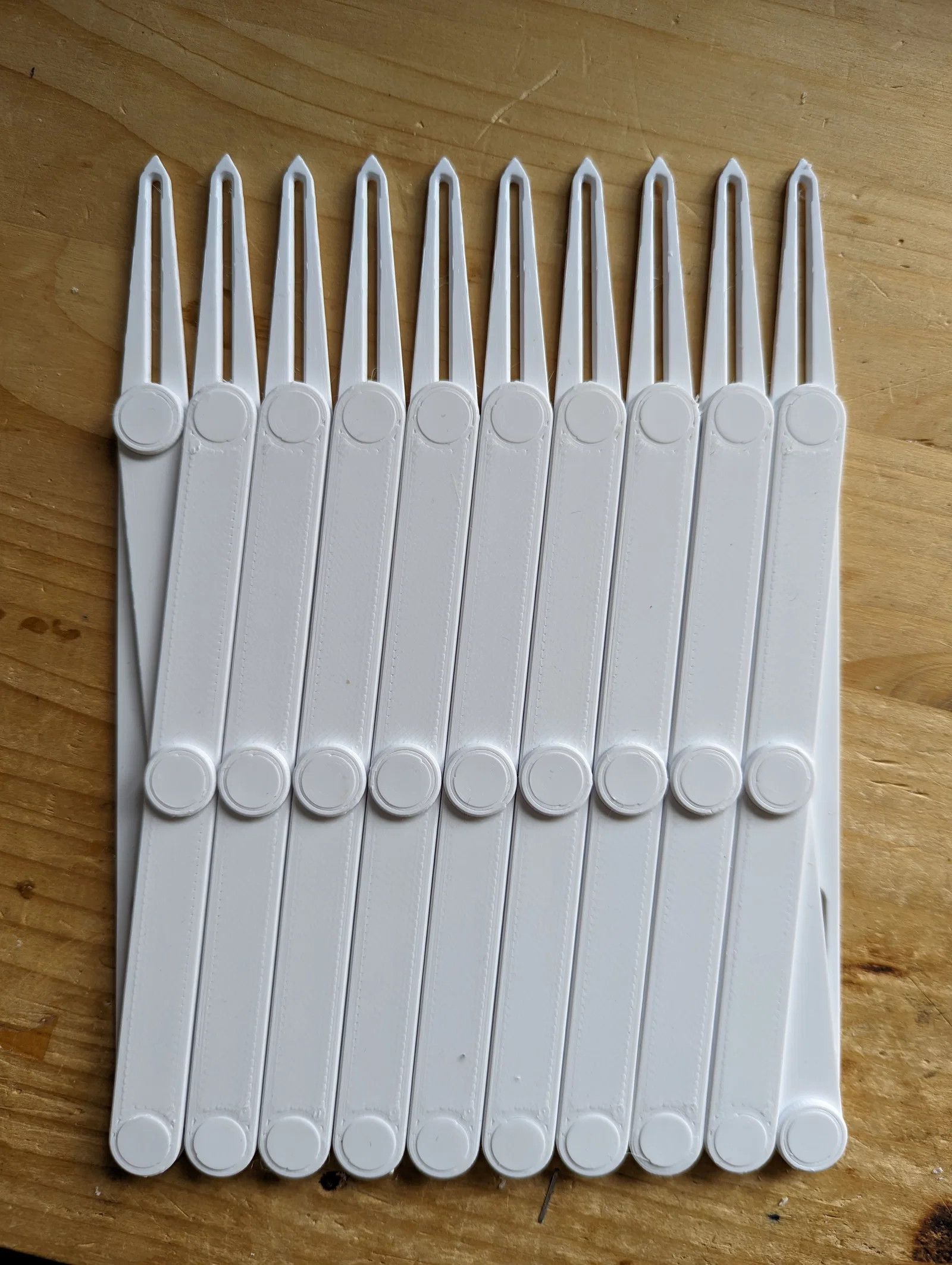

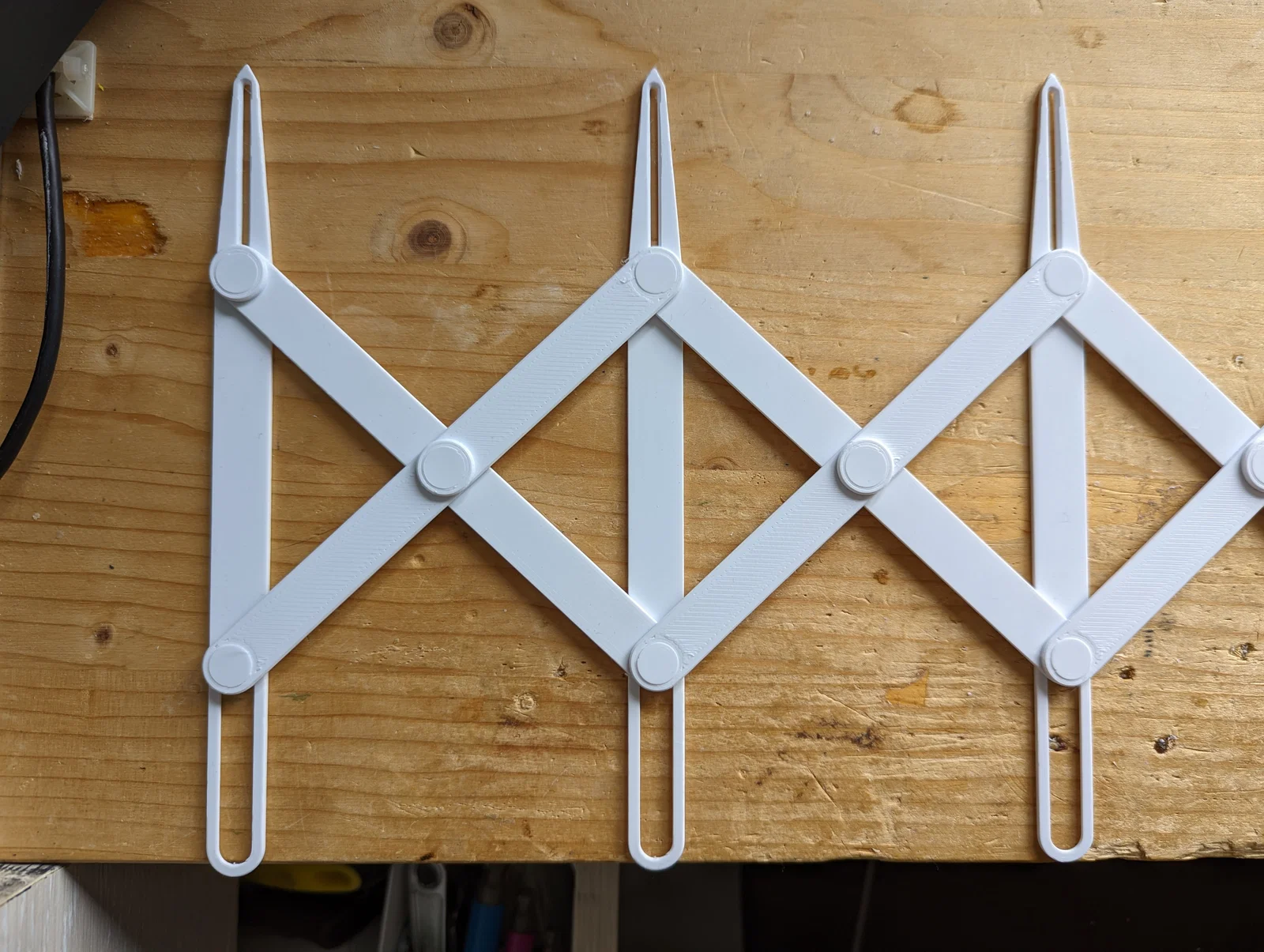

Cuối cùng bạn sẽ có button gauge hoàn chỉnh; kiểm tra xem mọi thứ chuyển động mượt không và tất cả các khớp có phẳng khít với các chi tiết khác không
