Prusa i3 MK3S+ LCD Knob Extruder Motor Visualizer

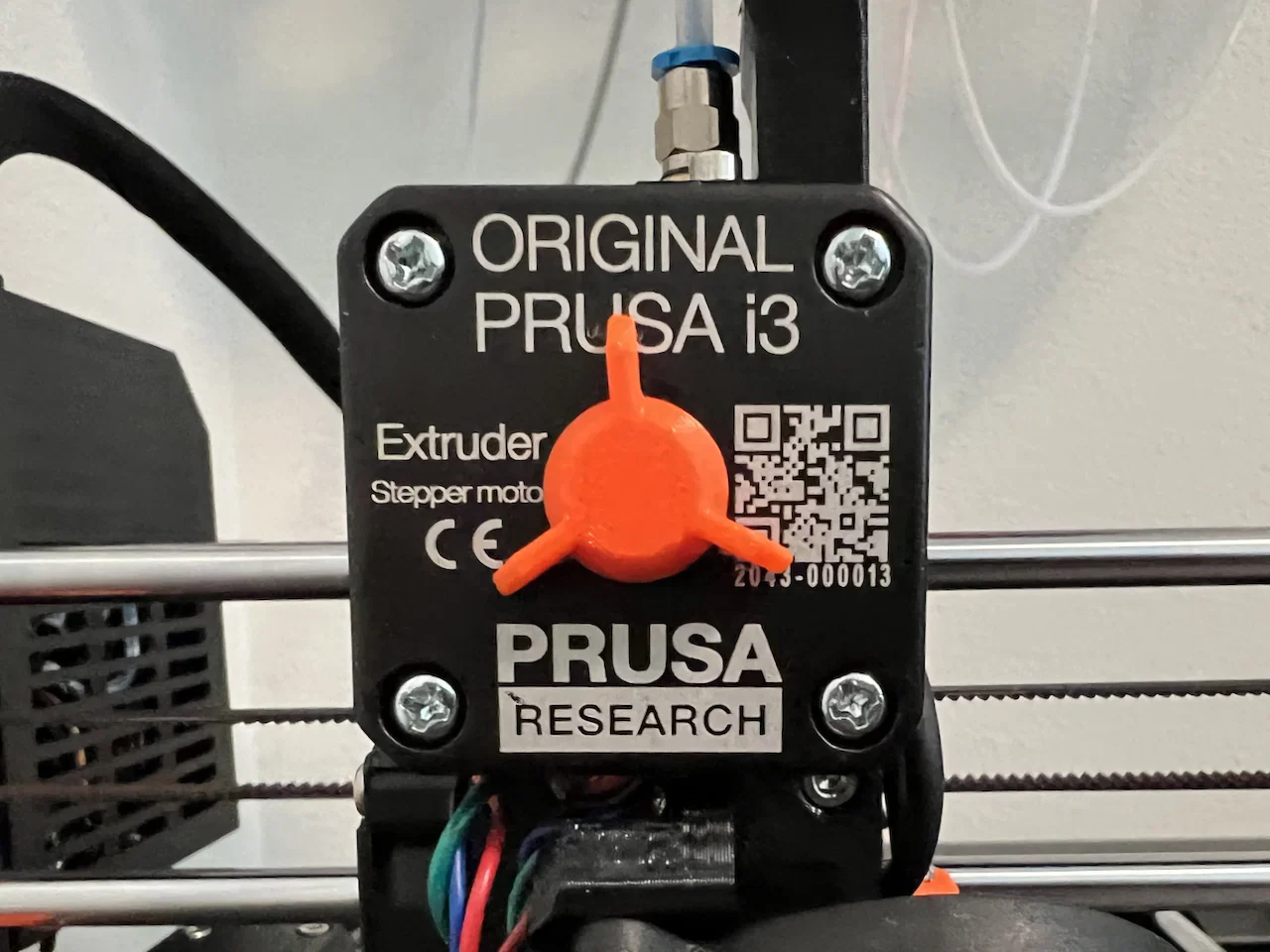

Prusa i3 MK3S+ LCD Knob Extruder Motor Visualizer là phiên bản thu nhỏ của LCD Knob cho MK3S+, có nhúng sẵn nam châm đất hiếm để làm “visualizer” cho extruder motor. Ngoài ra dùng làm nam châm dán tủ lạnh hay bảng văn phòng/white board cũng ngon lành!

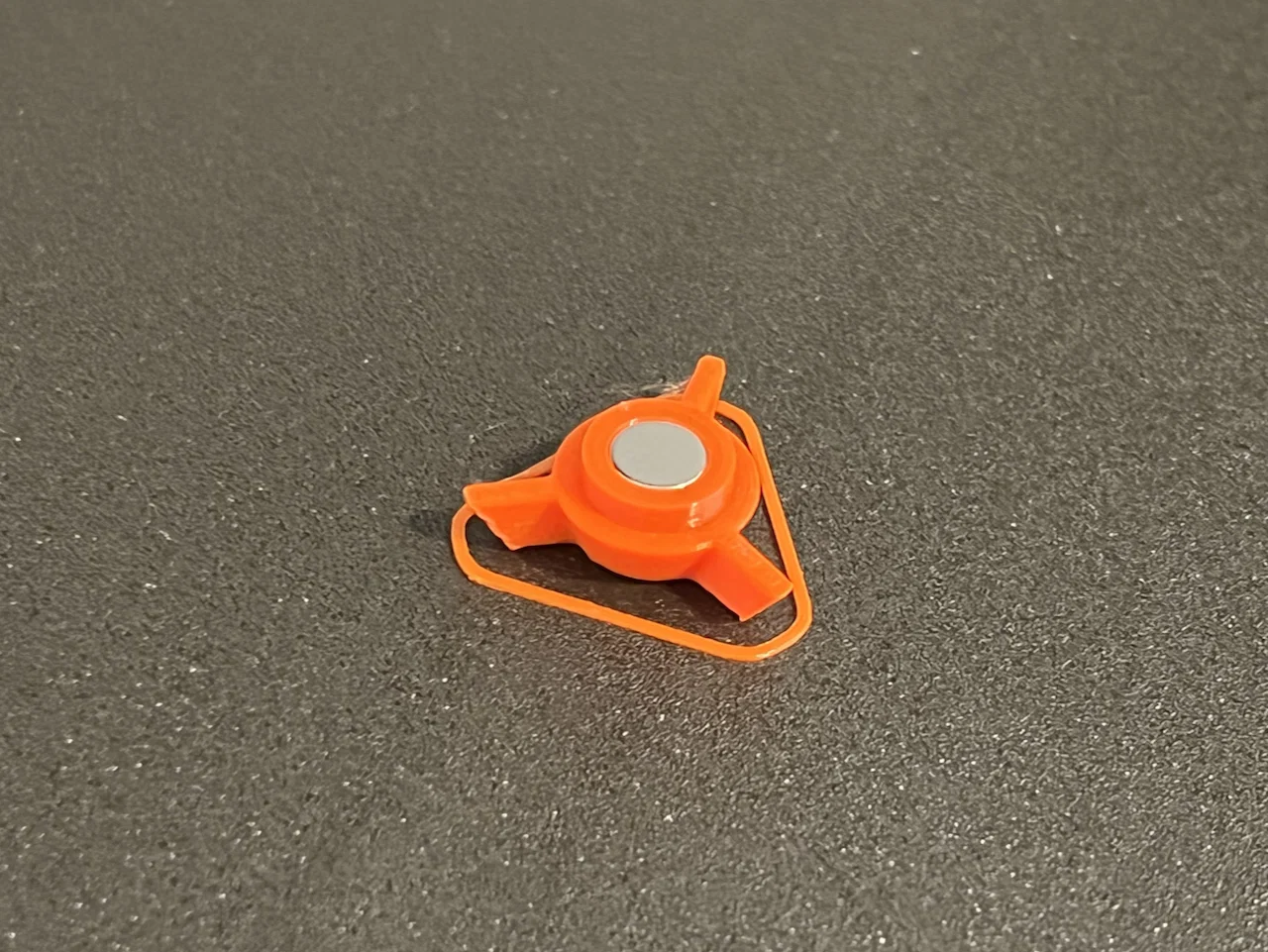

Mẫu này được thiết kế để dùng với nam châm đĩa đất hiếm Magcraft P/N: NSN0601/N40, tuy nhiên bất kỳ nam châm đĩa 6.4x2.5mm nào cũng sẽ tương thích. Phần cổ (neck) của visualizer và lỗ trên vỏ extruder motor được chừa khe hở rất ít để giúp nó nằm đúng tâm. Nếu máy in của bạn chưa tune kỹ, có thể sẽ bị cấn/thiếu clearance với mẫu này. Mình có kèm file .f3d cho bạn nào (dùng Fusion 360) muốn chỉnh các user parameters của mẫu để hợp với nhu cầu thực tế.

Các file .gcodes đi kèm có đặt lệnh tạm dừng (print pause) ở đúng layer để tiện nhét nam châm vào. Với bạn nào chưa từng nhét nam châm trong lúc in, mình khuyên là khi đang pause thì nâng trục Z thủ công (settings > move axis > move Z) lên khoảng 100. Gắn nam châm vào rồi cho máy resume. Trong lúc extruder hạ xuống lại vị trí để in tiếp, bạn nắm phần nhựa đang bị oozing bên dưới nozzle rồi kéo từ từ ra xa khỏi extruder khi nó đang hạ (kéo chậm đủ để sợi nhựa vẫn còn dính với đầu nozzle). Ngay trước khi nozzle chạm lại vào mẫu (tầm 10mm phía trên bề mặt in), giật mạnh sợi nhựa ra khỏi nozzle để tách và lấy nó ra. Làm vậy sẽ hạn chế bị một cục nhựa dính lên chi tiết khi in lại, và giúp tránh vết xấu ở lớp pause.

Mình khuyến nghị in layer height 0.1mm để lên chi tiết đẹp hơn, dù 0.2mm chắc vẫn in ổn. Các file .gcodes được chuẩn bị cho PETG, nhưng PLA cũng sẽ chạy tốt.

Bonus: Nếu bạn in mẫu này mà thấy không vừa cái lỗ trên extruder motor… Thì chúc mừng, bạn vừa làm ra một cục nam châm tủ lạnh xịn sò! Lấy file .f3d đó, chỉnh lại user parameters rồi in lại thử nhé! Mình hiện có bốn cái LCD knob nam châm tủ lạnh và một món trang trí để bàn không có nam châm (do lúc slice quên set print pause) từ các lần tinh chỉnh mẫu này!

Change Log:

• 09APR2024 — Thêm link remix và mô tả; đổi license cho khớp với mẫu gốc.
