Throw Lever cho Scope Tùy Biến (Customizable Scope Throw Lever)

Có người báo mình là họ gặp một vấn đề với thiết kế throw lever trước đó của mình.

( https://www.thingiverse.com/thing:3080614 )

Cái lever bị chạm vào bolt của họ, nên để lên đạn (cycle a round) thì họ phải loay hoay với cái scope. Không ổn chút nào. Vậy là mình bắt đầu suy nghĩ lại, và trong lúc học Fusion360 (mẫu trước mình làm bằng Rhino) mình phát hiện ra có thể dùng parameters. Và như thường lệ, mình làm quá tay luôn. Lúc mới bắt đầu mình cũng không nghĩ là sẽ chạy được, với lại trong quá trình dựng gặp khá nhiều chỗ bị kẹt, nhưng mà… tới giờ thì có vẻ nó thật sự hoạt động.

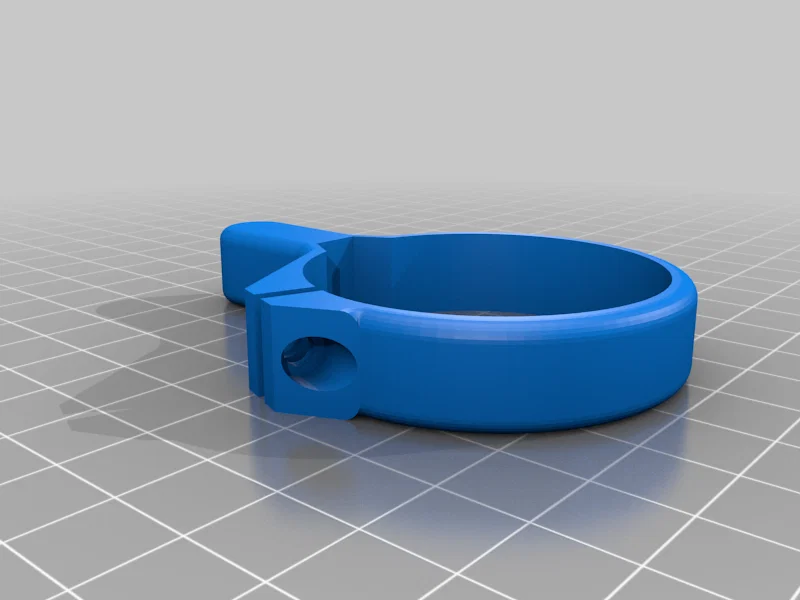

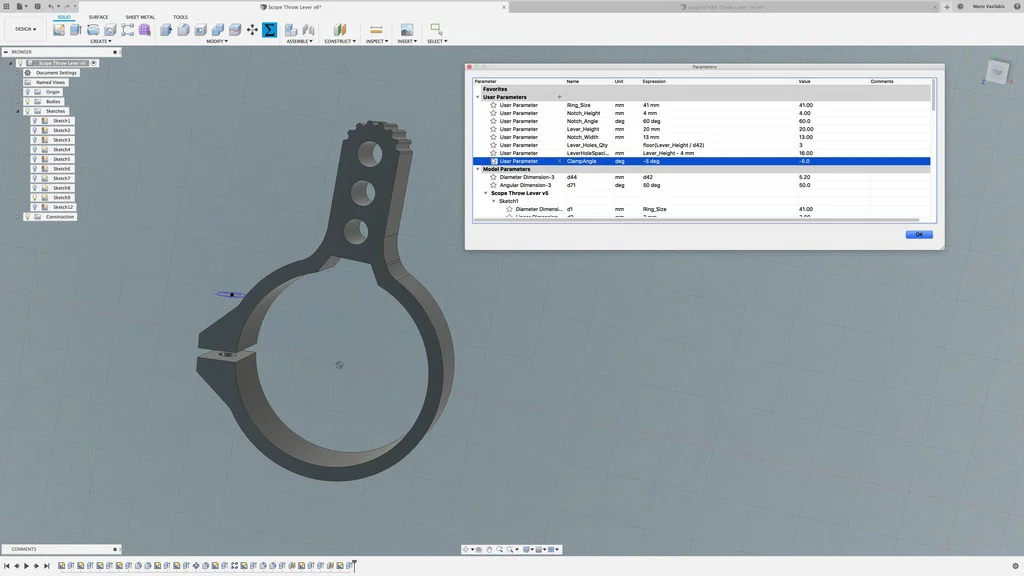

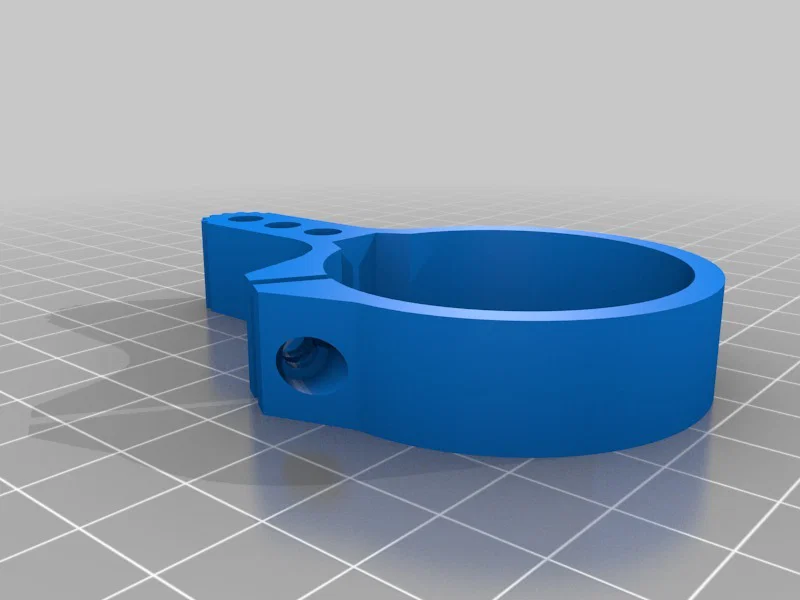

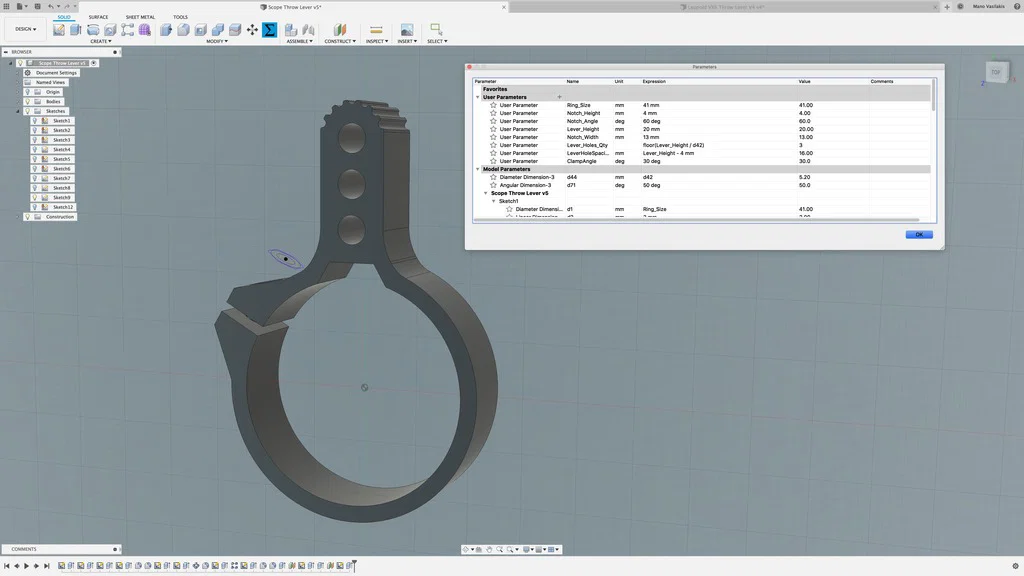

Bạn có thể tùy biến mọi thứ: từ chiều dài throw lever, vị trí của clamp, cho tới góc và độ sâu của notch trên scope. Hay nhất là bạn chỉ cần cài Fusion360 và tìm cách mở file STEP thôi. (Không phải gì cao siêu đâu.)

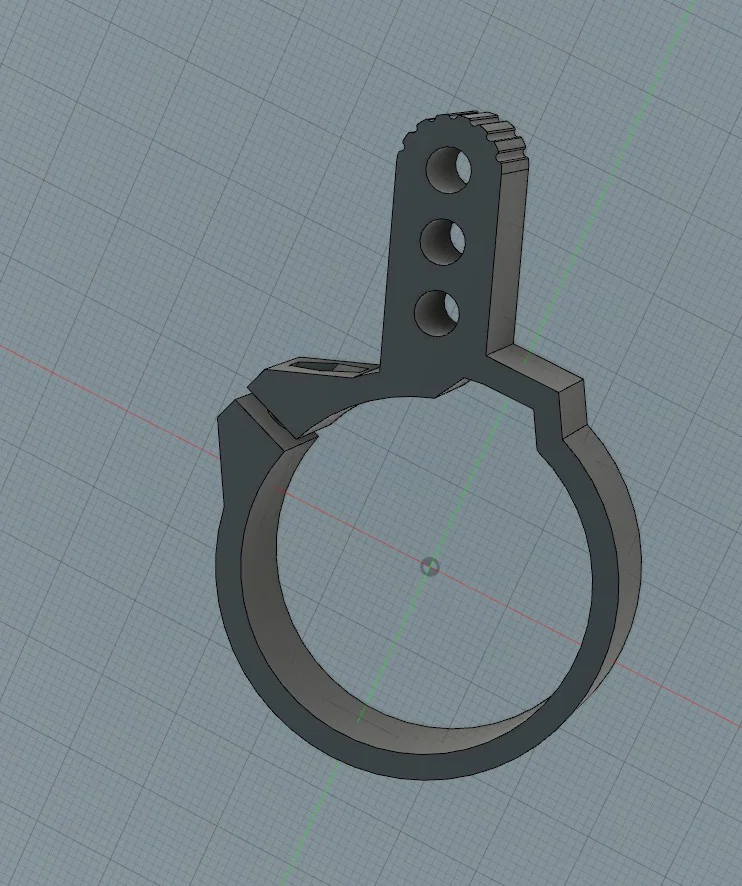

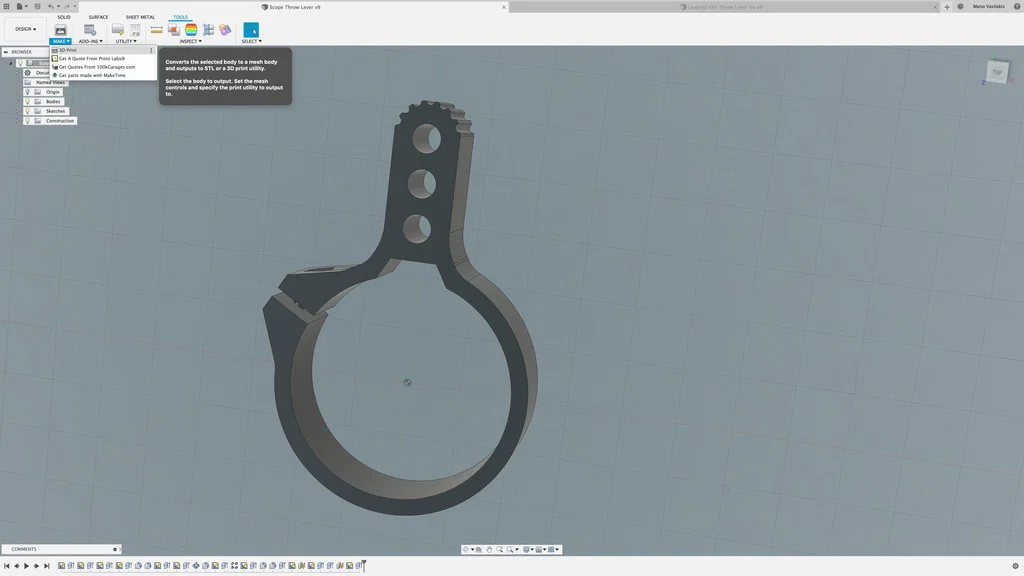

Sau đó làm theo các ảnh chụp màn hình và chỉnh những gì bạn cần chỉnh. Rồi bấm menu Tools, chọn 3D print và export ra STL.

Có một số giới hạn. Nếu bạn gặp bug thì nhắn mình, mình sẽ cố hết sức để tìm cách xử lý.

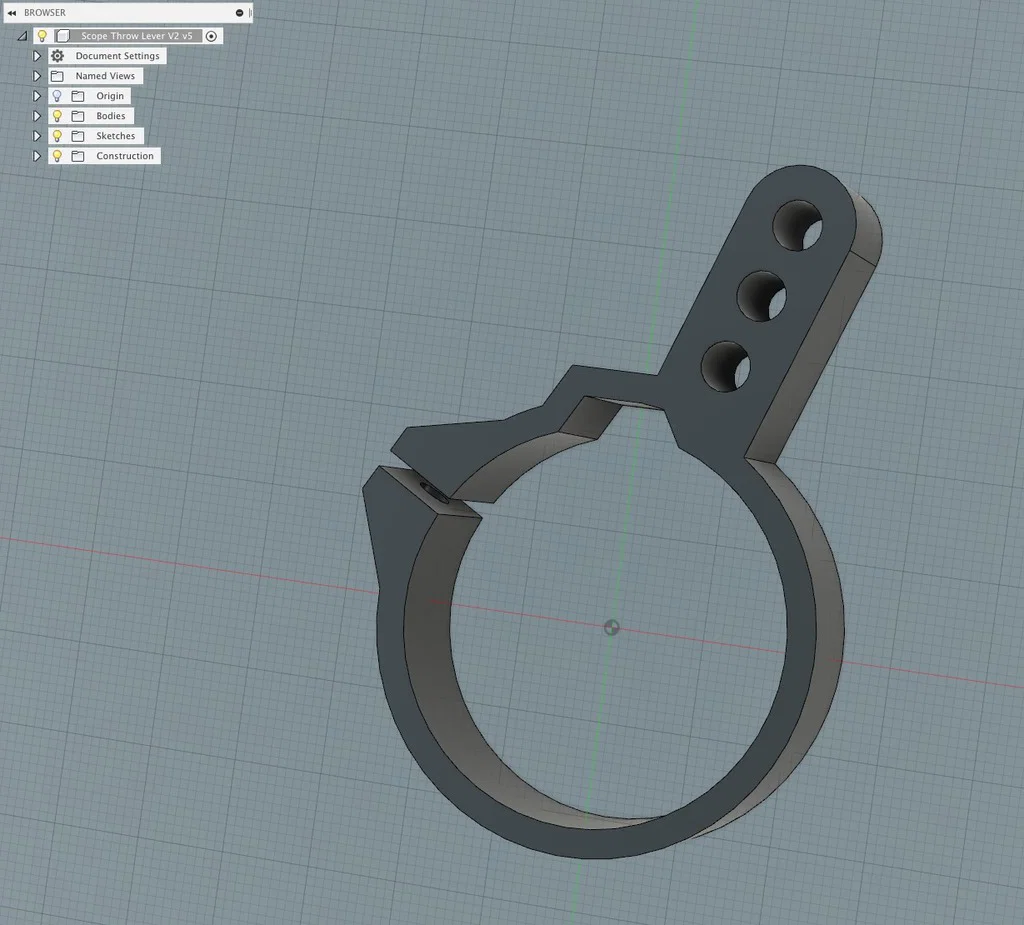

Mình có thêm bản v2 cho phép offset lever, phòng trường hợp bolt đang bị chạm vào throw lever. Bản V2 mình bỏ fillet vì bị lỗi tính toán khi lever nằm đè lên notch. Mình cũng gộp bớt một số sketch nên v2 nhẹ hơn.

Mình học được khá nhiều từ mẫu này.
