Gridfinity Labeled 4mm Bit Holder (90 mũi)

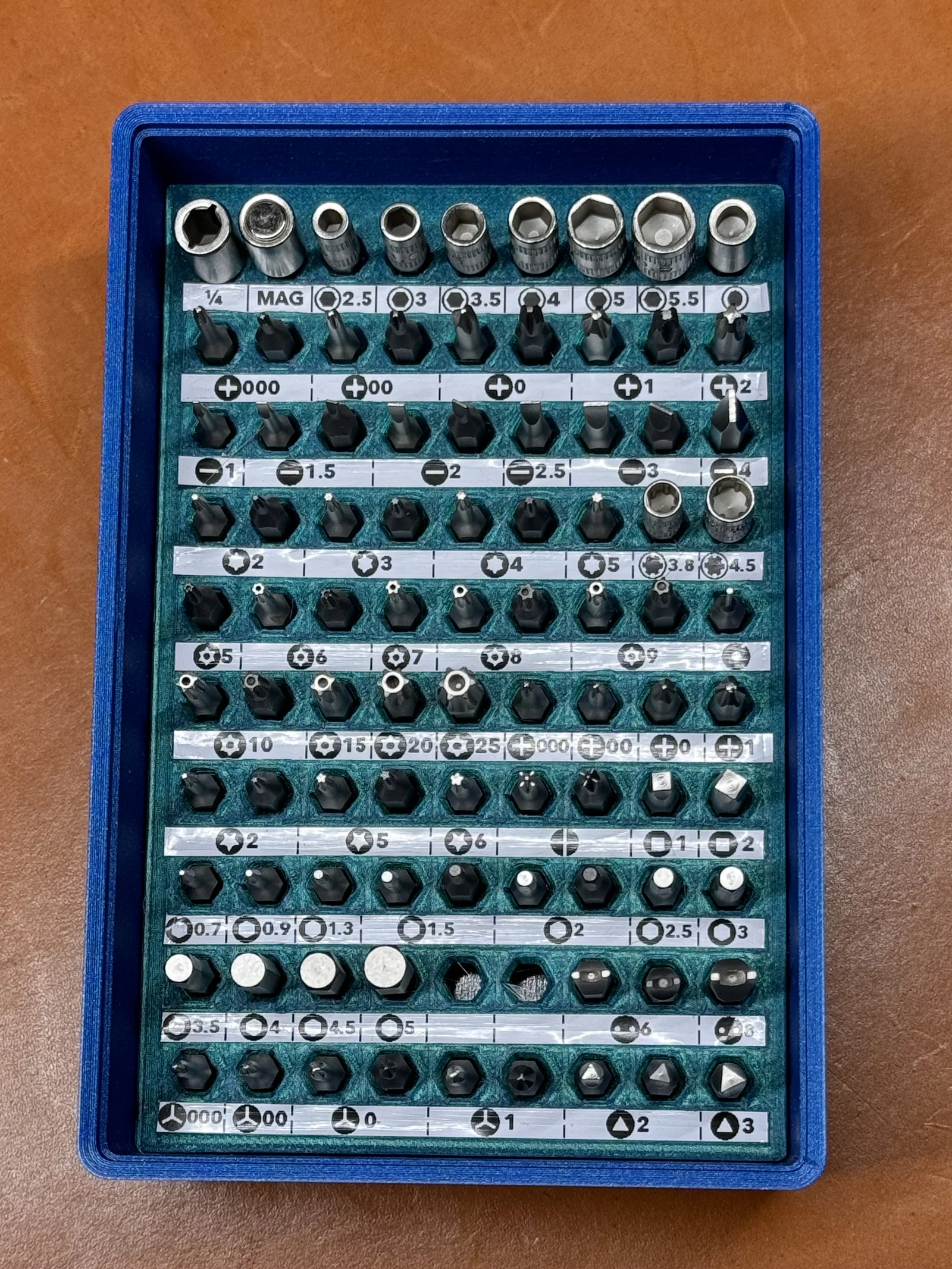

Đây là khay holder kết hợp cho 64 mũi (bits) trong bộ iFixit Mako, đồng thời chứa luôn 24 mũi đi kèm tua vít Miniware ES15 của mình.

Lấy cảm hứng từ holder 99-bit rất hay của @RobLudwick, cái bin này được thiết kế để lót các miếng nam châm vuông 20mm x 20mm như sau:

https://www.amazon.com/dp/B07GQQBZS3

Nam châm nên đặt bên dưới tấm insert panel, để mũi bits nằm trực tiếp phía trên. Mấy miếng nam châm này khá yếu, nhưng vẫn đủ để giữ bits với lực vừa phải.

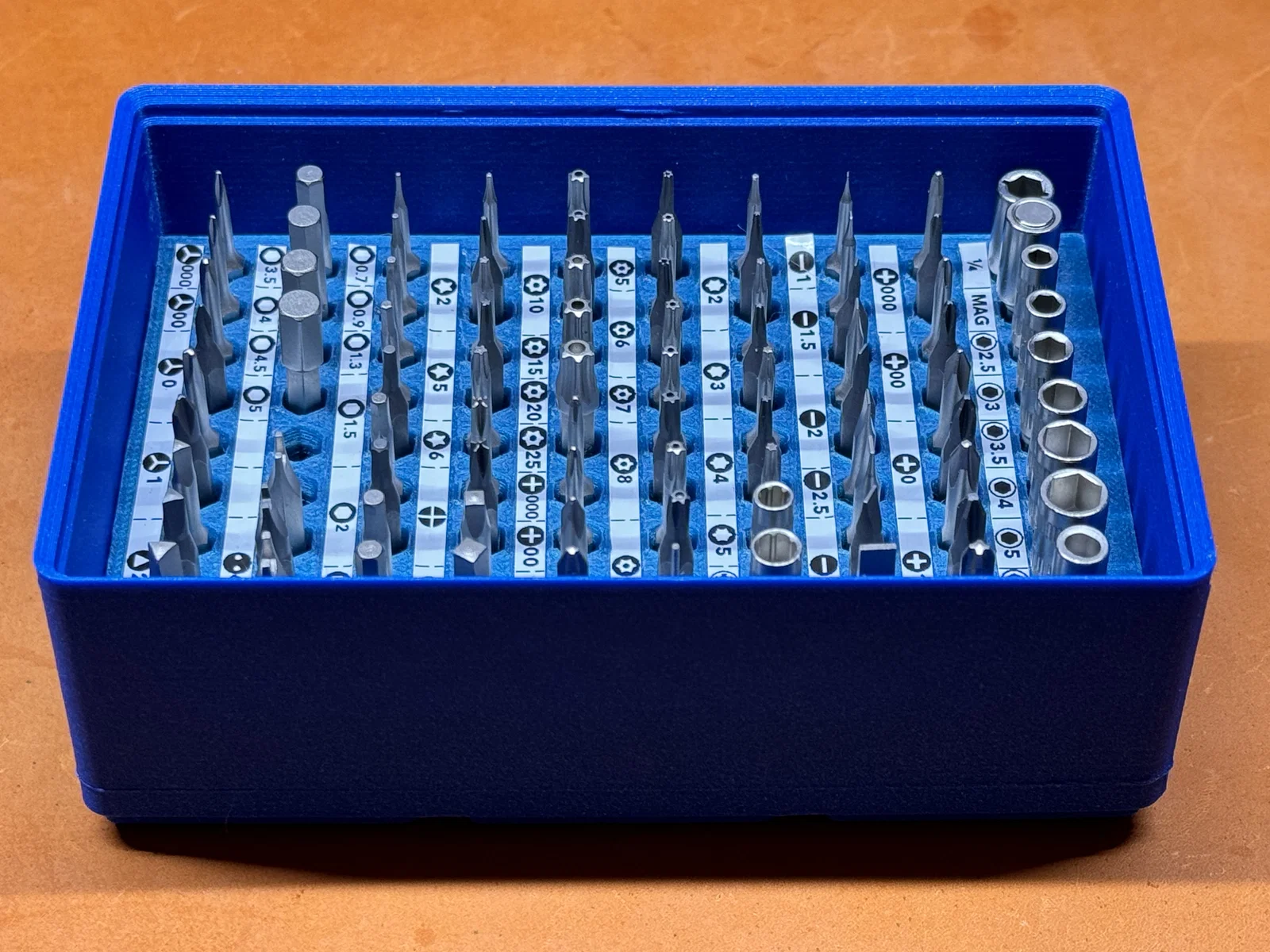

Mình chừa đủ khoảng trống giữa các bits để dễ lấy bằng tay, đồng thời có thể dán nhãn rõ ràng, dễ đọc.

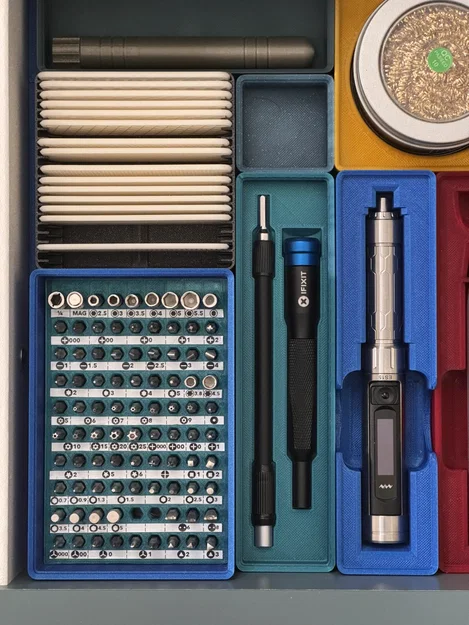

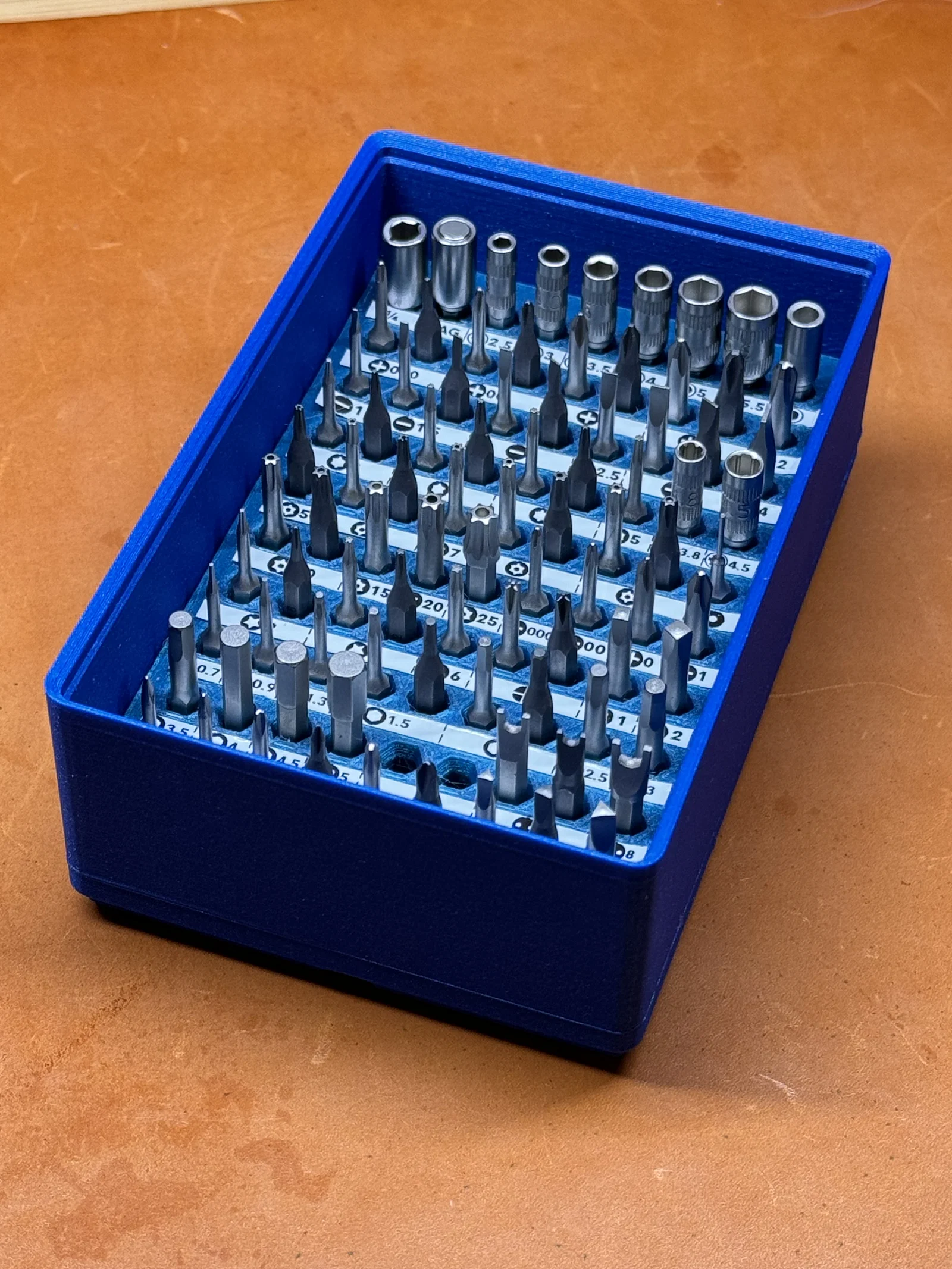

Cái bin cao 6 units và stack được hoàn toàn, kể cả khi đã cắm đầy bits.

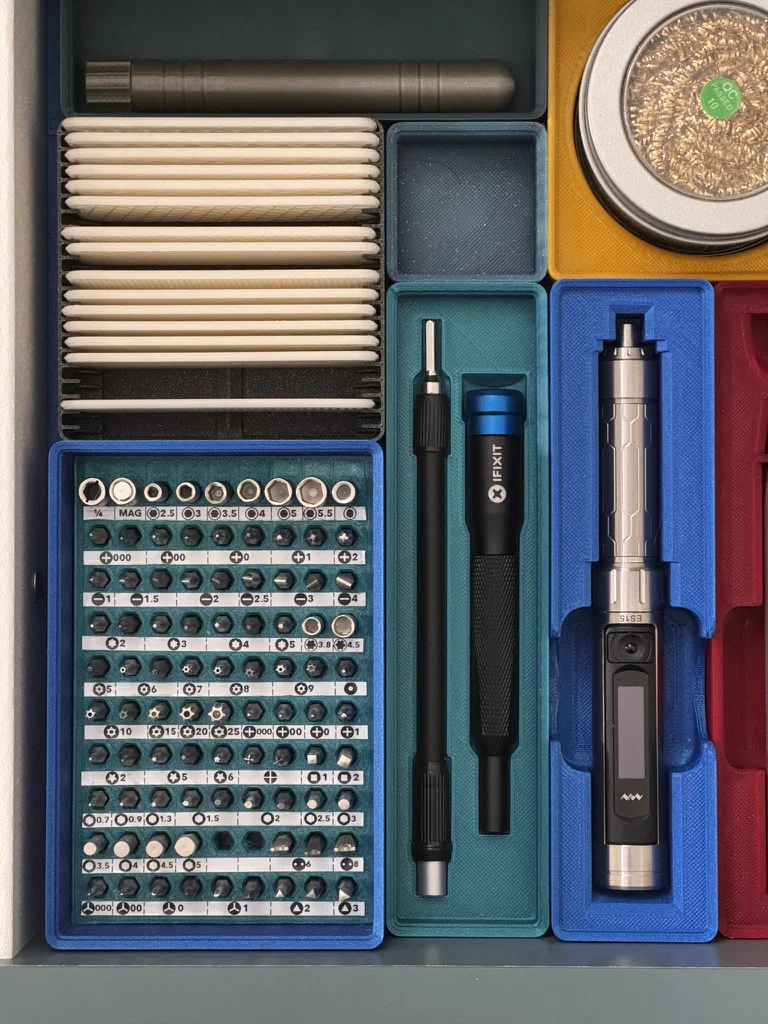

Khay này fit vào hệ Gridfinity của Zack Freedman nhờ một thiết kế custom, lấy ý tưởng từ Gridfinity Refined của @grizzie17 và . Bạn có thể ấn nam châm 6x2mm vào các khe press-fit rất vừa, hoặc dùng thumbscrew nếu muốn gắn cố định hơn. Thumbscrews in từ file của @grizzie17 cũng sẽ fit với mẫu này.

Định dạng (Formatting) nhãn

Trước tiên, bạn cần xác định cách sắp xếp bits mà bạn muốn dùng cho bộ bits của mình. Phần này bạn tự quyết thôi — chỉ bạn mới biết bạn muốn tối ưu theo tiêu chí nào.

Khi đã biết bit nào nằm ở đâu, bạn sẽ cần in nhãn đúng theo bố cục đó. Mình có máy in nhãn Brother P-touch, và mình thiết kế rãnh trên insert đúng cho loại băng “super narrow” 3mm này:

https://www.amazon.com/dp/B0055FGMNY

Để dàn chữ theo từng hàng, dùng phần mềm P-touch Editor đi kèm máy in. Làm theo các bước dưới đây:

1. Đảm bảo Print Media được đặt là băng 3.5mm. Cố định chiều rộng nhãn ở mức 72mm.
2. Phần nội dung nhãn, thêm một bảng (table) 9 cột, với đường viền nét đứt 0.25pt.
3. Đặt kích thước bảng: rộng 72mm và cao 5mm. Bảng nên dư ra 1mm ở phía trên và phía dưới để chỉ còn thấy đường viền dọc giữa các ô.
4. Điền nội dung mô tả các bits theo layout bạn chọn. Để nhận diện bits, mình mượn các icon mà iFixit dùng trong hình sản phẩm. Nếu bạn muốn dùng chung bộ hình đó, mình đã upload trong file driver-symbols.zip.

Dưới đây là ví dụ một nhãn sẽ trông như thế nào trong cửa sổ editor:

Khi thiết kế nội dung trong ô, lưu ý máy in sẽ chừa mép 2mm ở hai đầu nhãn và không in lên phần đó. Tránh đặt chữ trong khu vực này.

Nhớ lưu lại các file tài liệu nhãn để dùng lại về sau, phòng khi bạn muốn chỉnh lại cách sắp xếp.
