Tay nắm nội thất (Furniture handle) tối giản hiện đại

Một mẫu tay nắm / núm nắm nội thất đơn giản, tối giản với vẻ ngoài hiện đại. Nó được thiết kế để làm đúng chức năng của mình mà không “gào lên” để gây chú ý, mà thay vào đó hòa vào và liền mạch với các hình khối xung quanh.

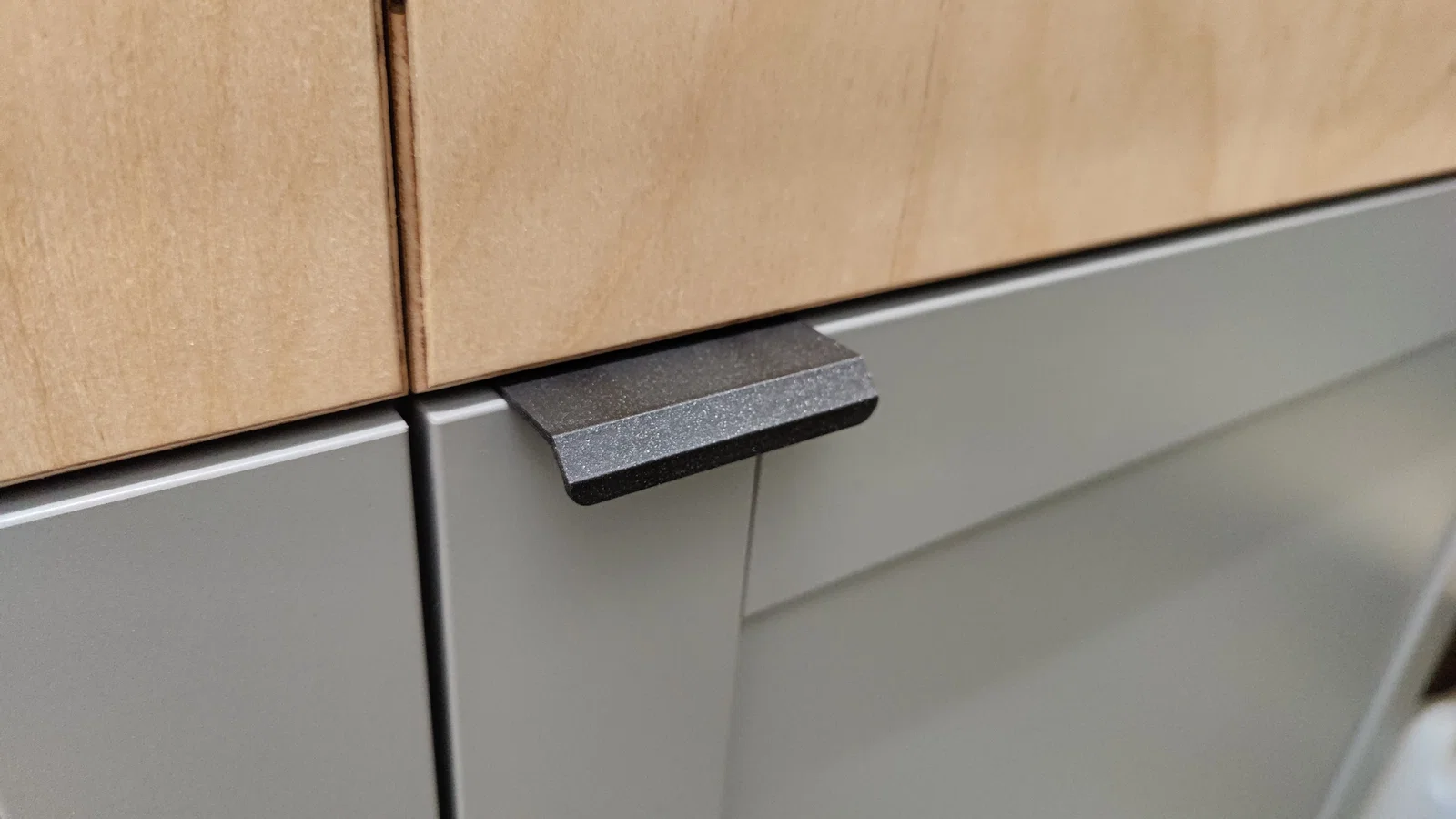

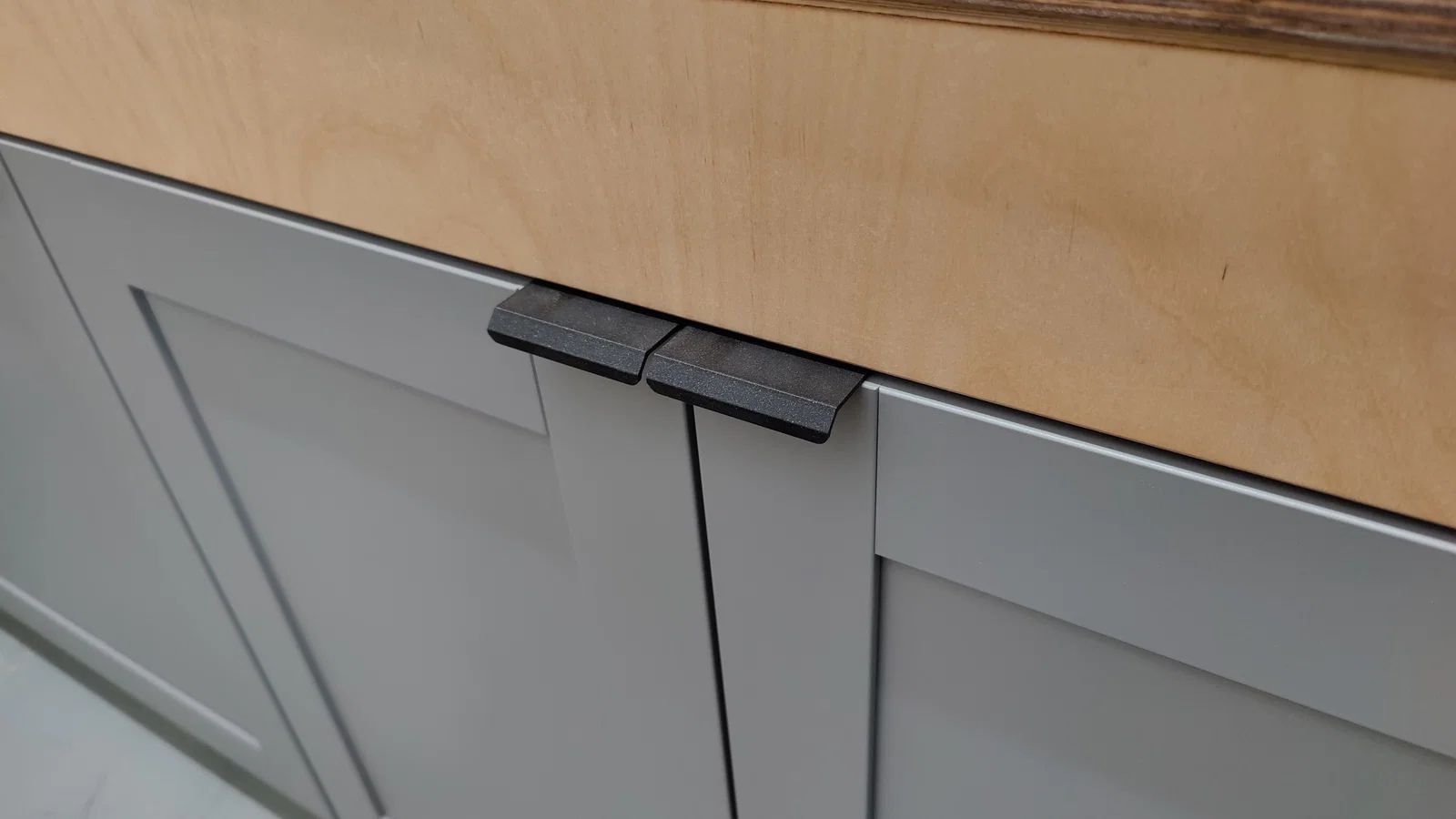

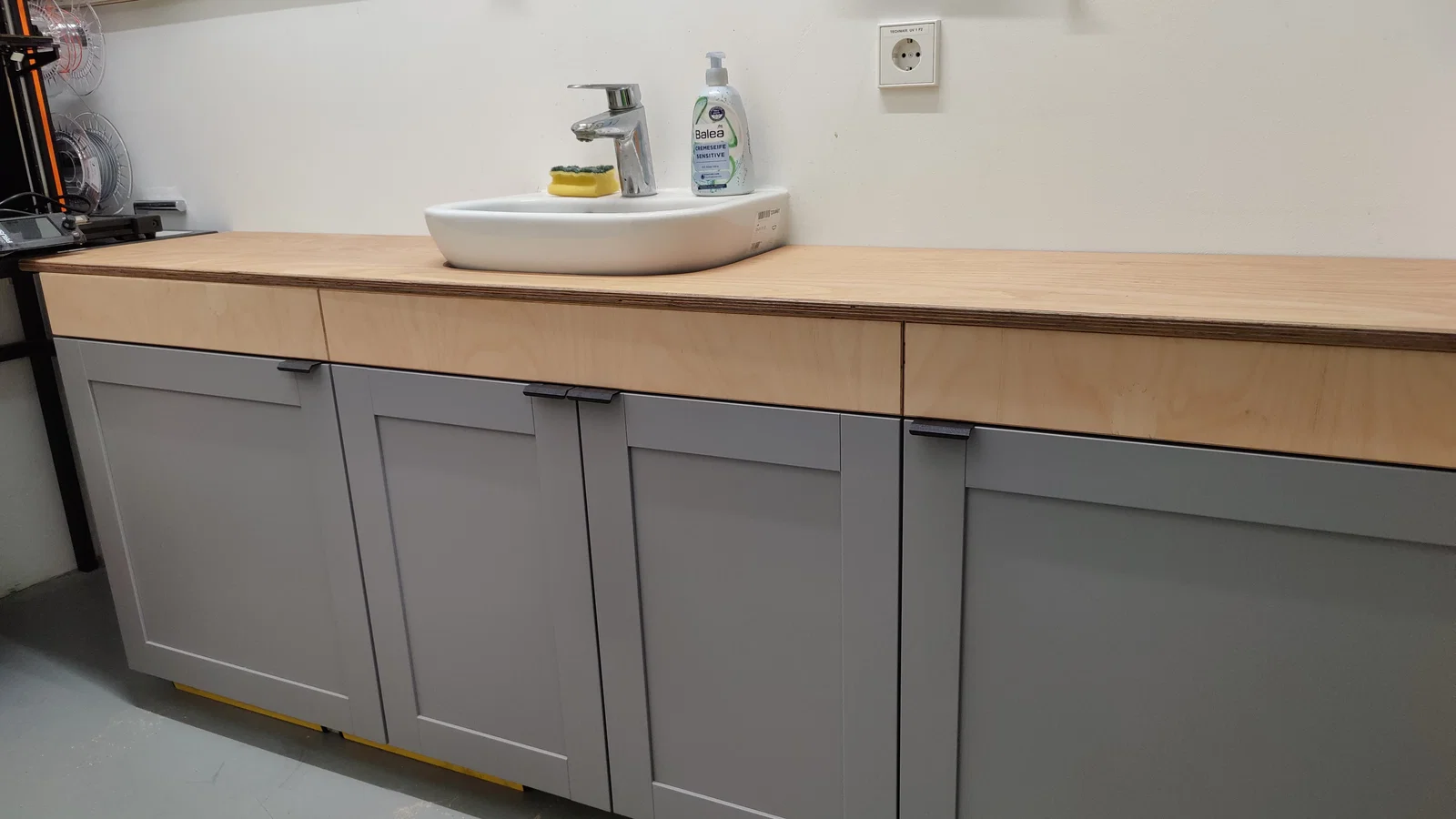

Mình khuyên bạn in nằm nghiêng (in trên cạnh) để đạt độ bền tối đa theo hướng kéo, tuy nhiên bạn sẽ cần độ bám bàn in tốt hoặc dùng brim hay raft. Mình cũng khuyên in mặt nhìn thấy nhiều hơn hướng lên trên, vì mặt trước có bo góc nhẹ nên khi in hướng đó sẽ ra tròn và sạch hơn. Các tay nắm trong hình được in bằng Prusa Galaxy Black, layer height 0.15mm, không support và in nằm nghiêng.

Tay nắm dài 60mm, độ dày cánh/tấm cửa 18mm và phần nhô ra 20mm. Lỗ bắt vít cách hai bên 15mm và cách đáy 10mm (tính theo đường tâm).

Mẫu này cũng khá parametric (trên Onshape) để tùy theo nhu cầu của bạn. Có thể cấu hình độ dày cánh cửa, bề rộng/chiều dài và độ nhô ra. Mình cũng đính kèm file STEP cho ai không muốn dùng Onshape.

Tài liệu Onshape gốc ở đây: Furniture handle
