Mod Bowden Top Entry cho Voron V0.2 R1

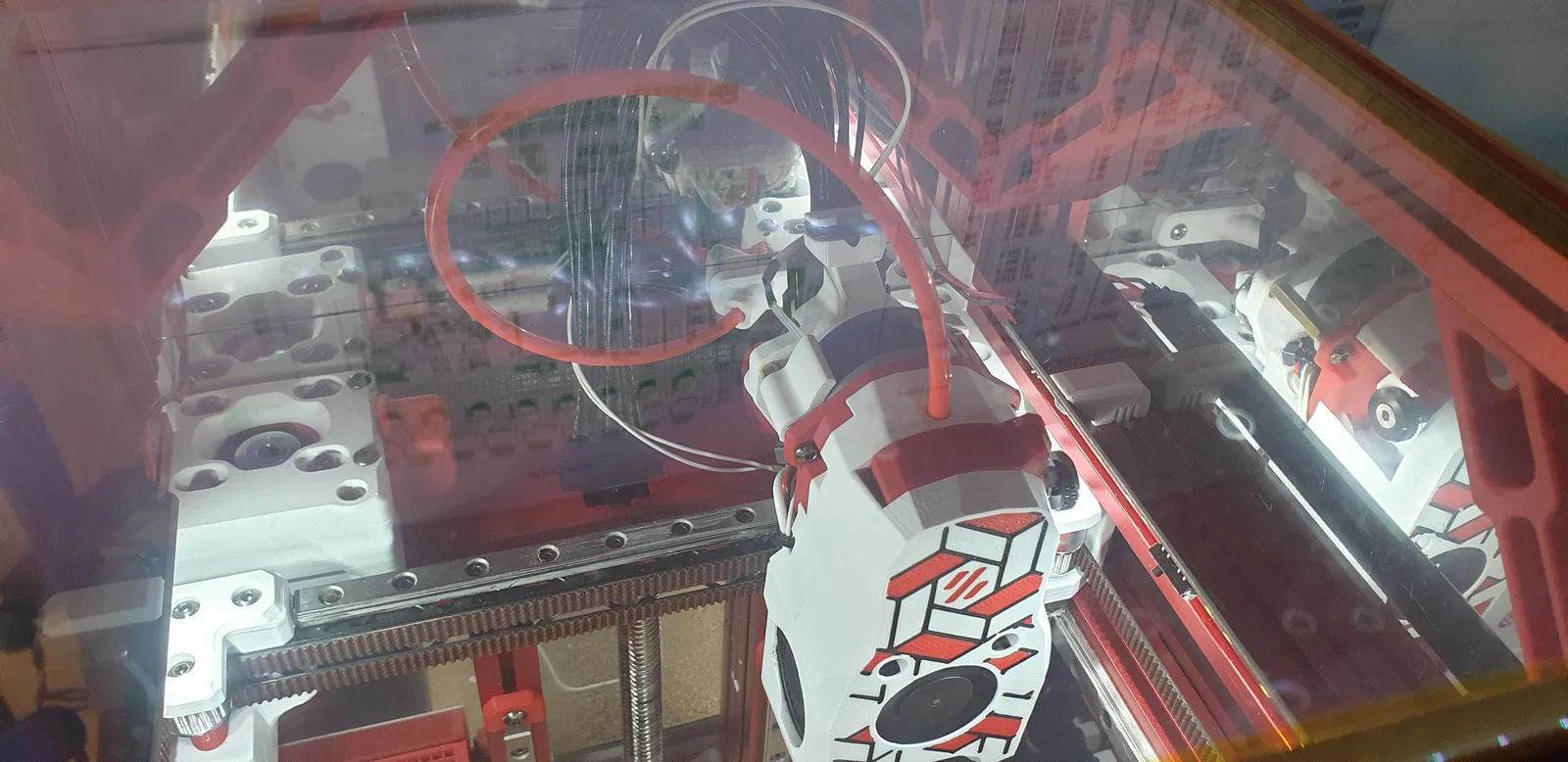

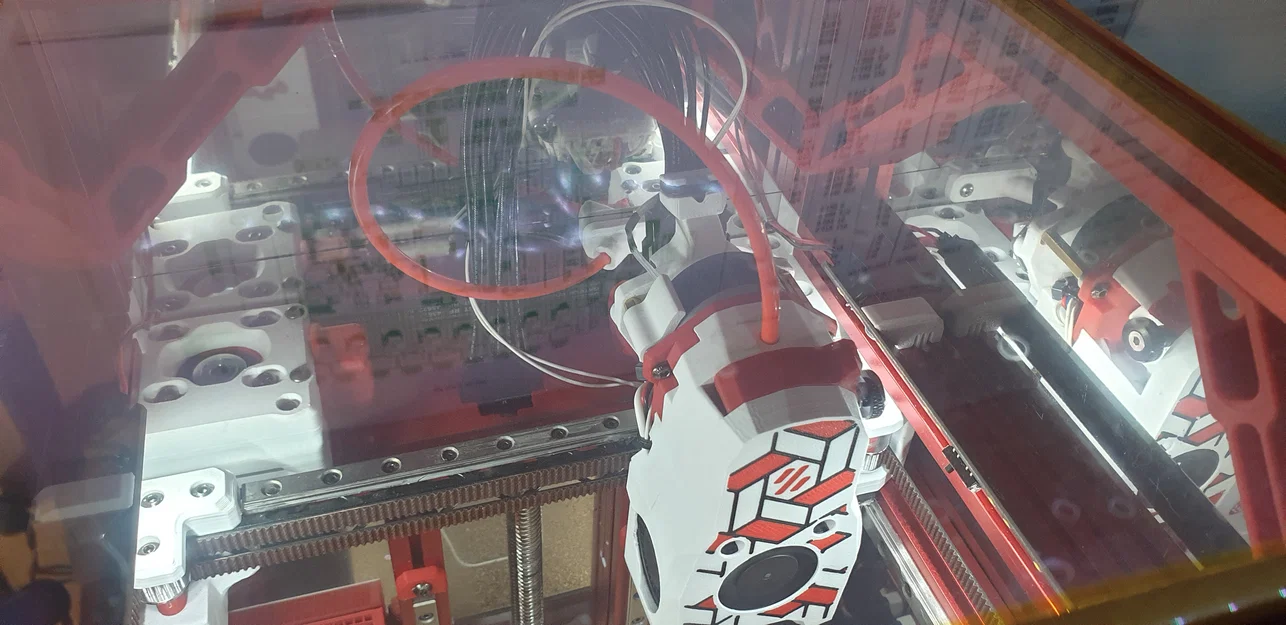

Với mod này, đường đi của filament sẽ ngắn hơn, nạp/tháo filament dễ hơn và nhìn gọn gàng, khỏi phải lằng nhằng.

Ban đầu mình tính giảm chiều cao của ống bowden để nó khỏi cạ vào nóc của top hat, nhưng rồi thấy không được vì như vậy sẽ không đủ chiều dài để chạy hết hành trình của máy. Thế là mình nghĩ ra ý này tuy nhỏ mà “có võ”.

“Hay là cho nó đi vào từ tấm back plate?”

Sau vài lần thiết kế và test thử, mình chốt phương án này. Mình làm đơn giản nhất có thể nhưng vẫn phải chắc chắn, vì nói thật là chẳng ai thích phải in lại đồ hoài chỉ để thay mấy phần bị mòn hoặc thiết kế dở.

Để lắp mod này lên máy, bạn sẽ cần… 1 x mũi khoan 3mm và máy khoan băng keo (để giữ jig khoan đúng vị trí) 2 x M3 heat set nuts 2 x M3 x 10mm screws

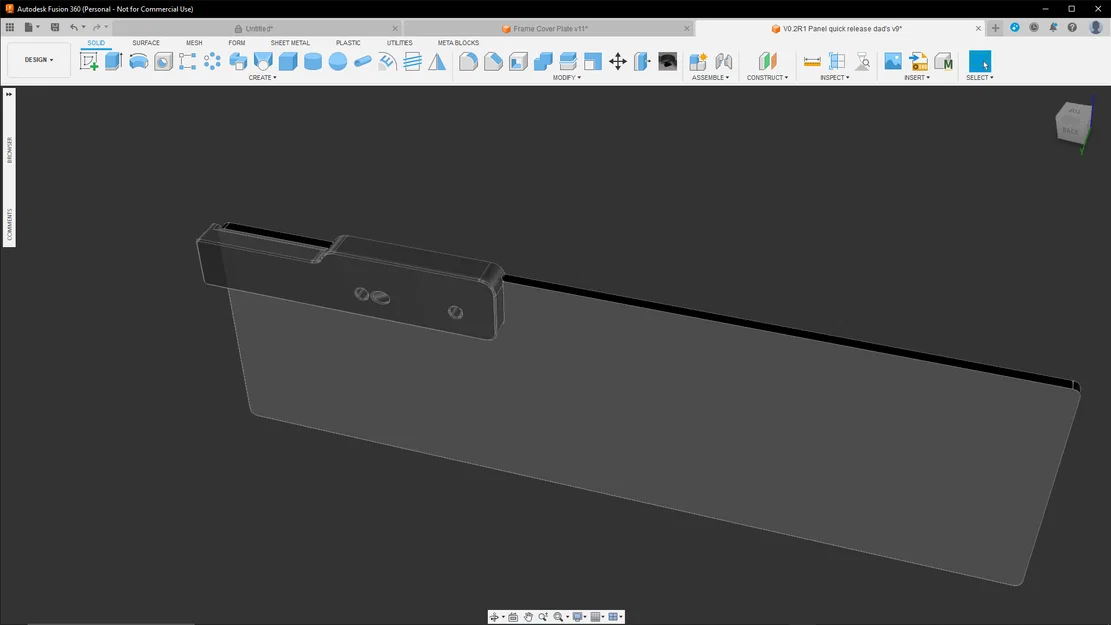

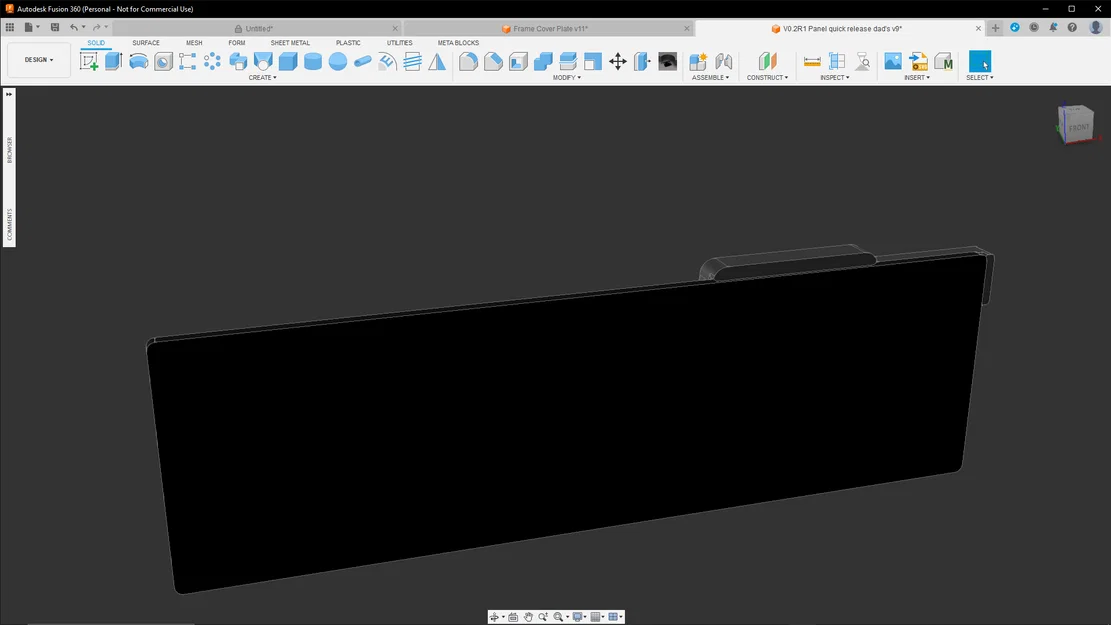

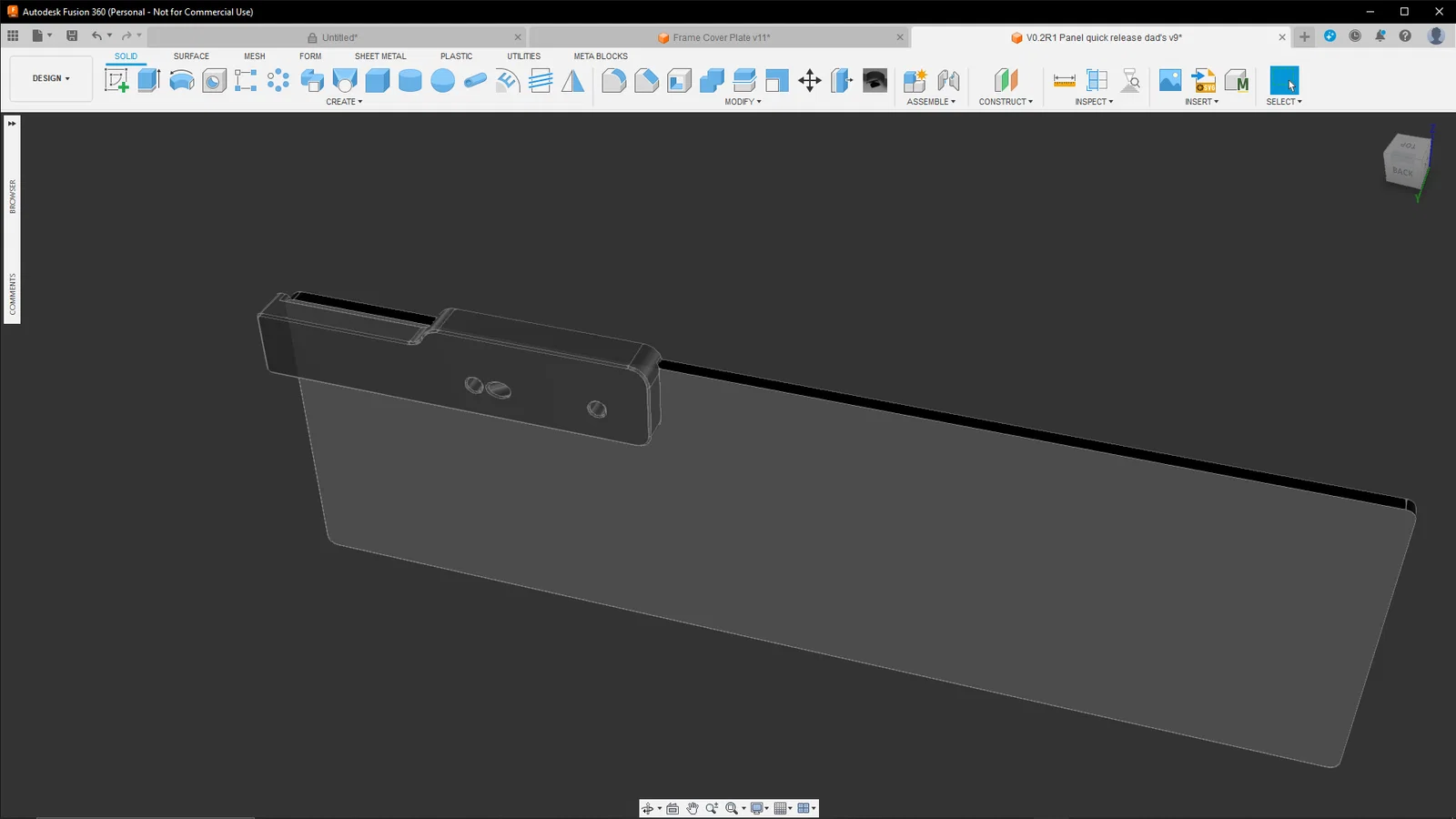

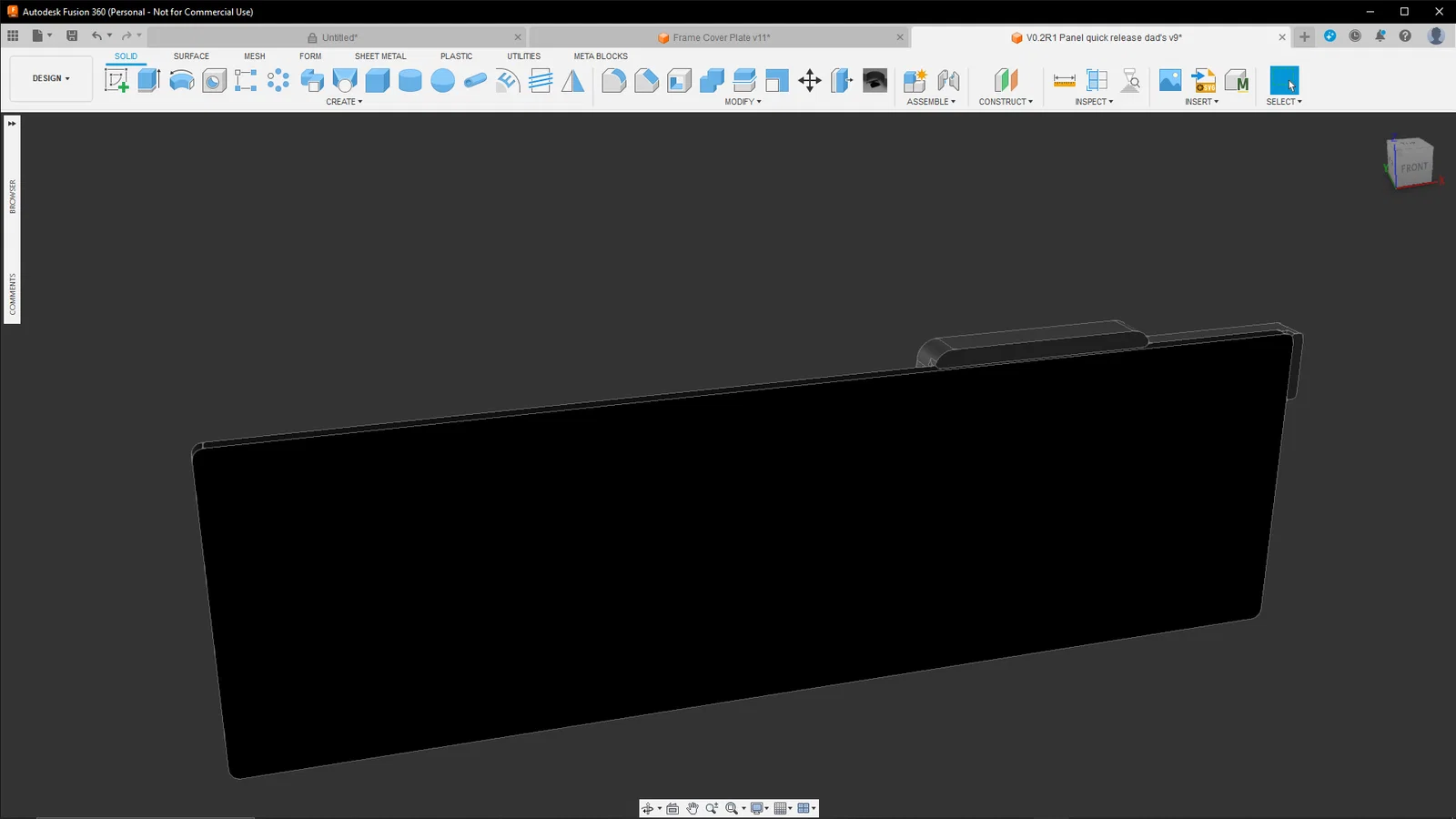

Jig khoan (in được) được thiết kế để các lỗ canh đúng chuẩn với các part ở hai bên tấm acrylic 3mm. Nó có 2 tab định vị để giữ đúng vị trí khi khoan. Dùng băng keo để cố định, đảm bảo jig không bị xê dịch trong lúc khoan.

Mình thấy tốt nhất là khoan các lỗ bắt trước, rồi lắp tạm (inset) 2 con M3 x 10mm screws trước khi khoan lỗ xiên. Cách này giúp bạn không làm hư tấm panel đẹp của mình.

Khoan xong thì làm sạch các cạnh/ba via.

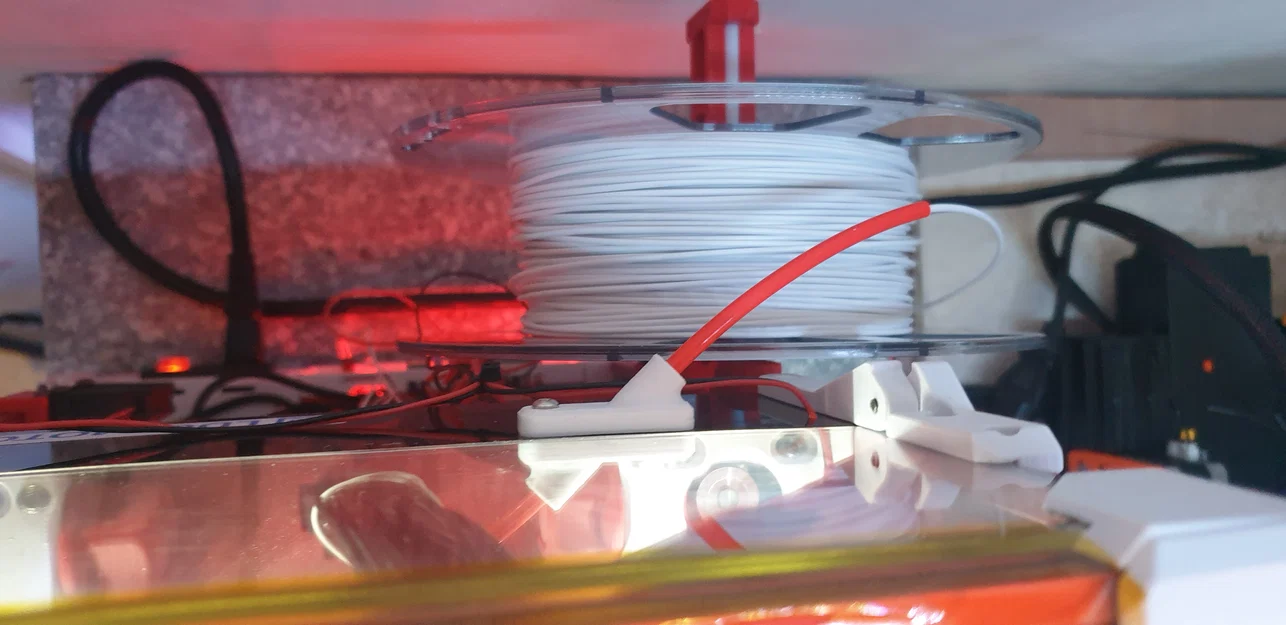

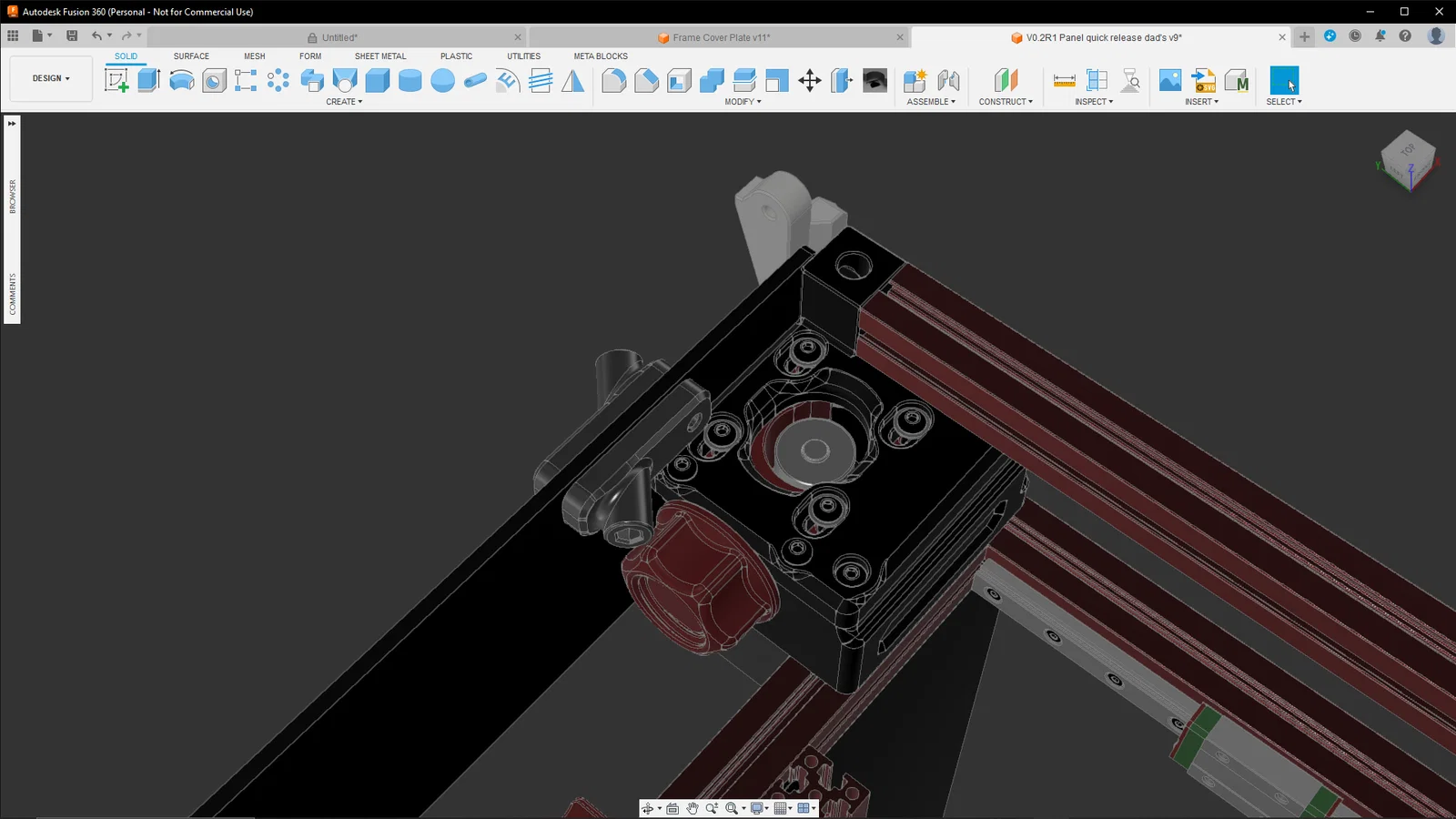

Gắn heat set nuts vào lỗ lớn phía sau của bowden adapters, rồi dùng M3 x 10 screws để bắt hai phần lại với nhau ở hai bên tấm panel.

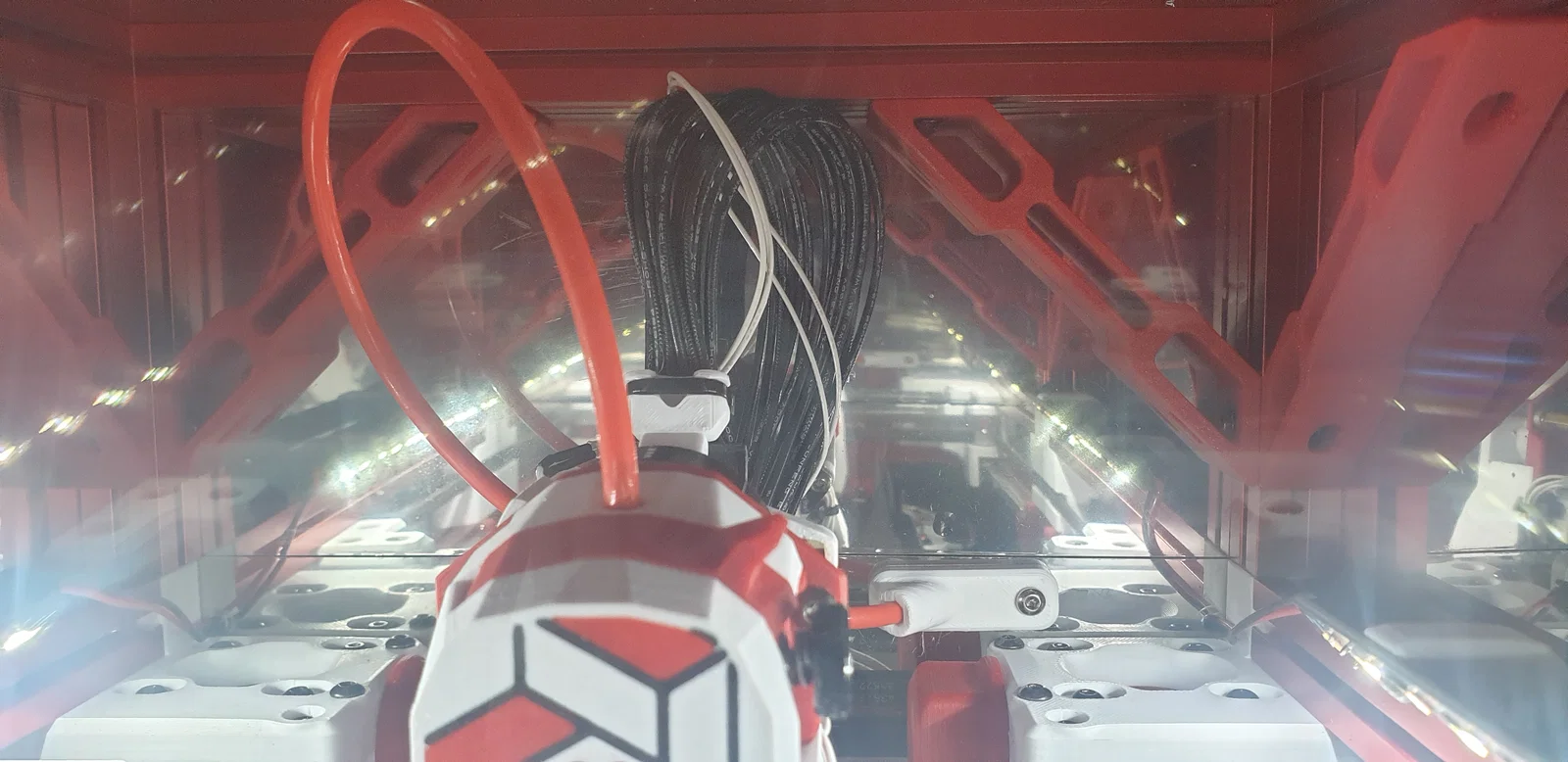

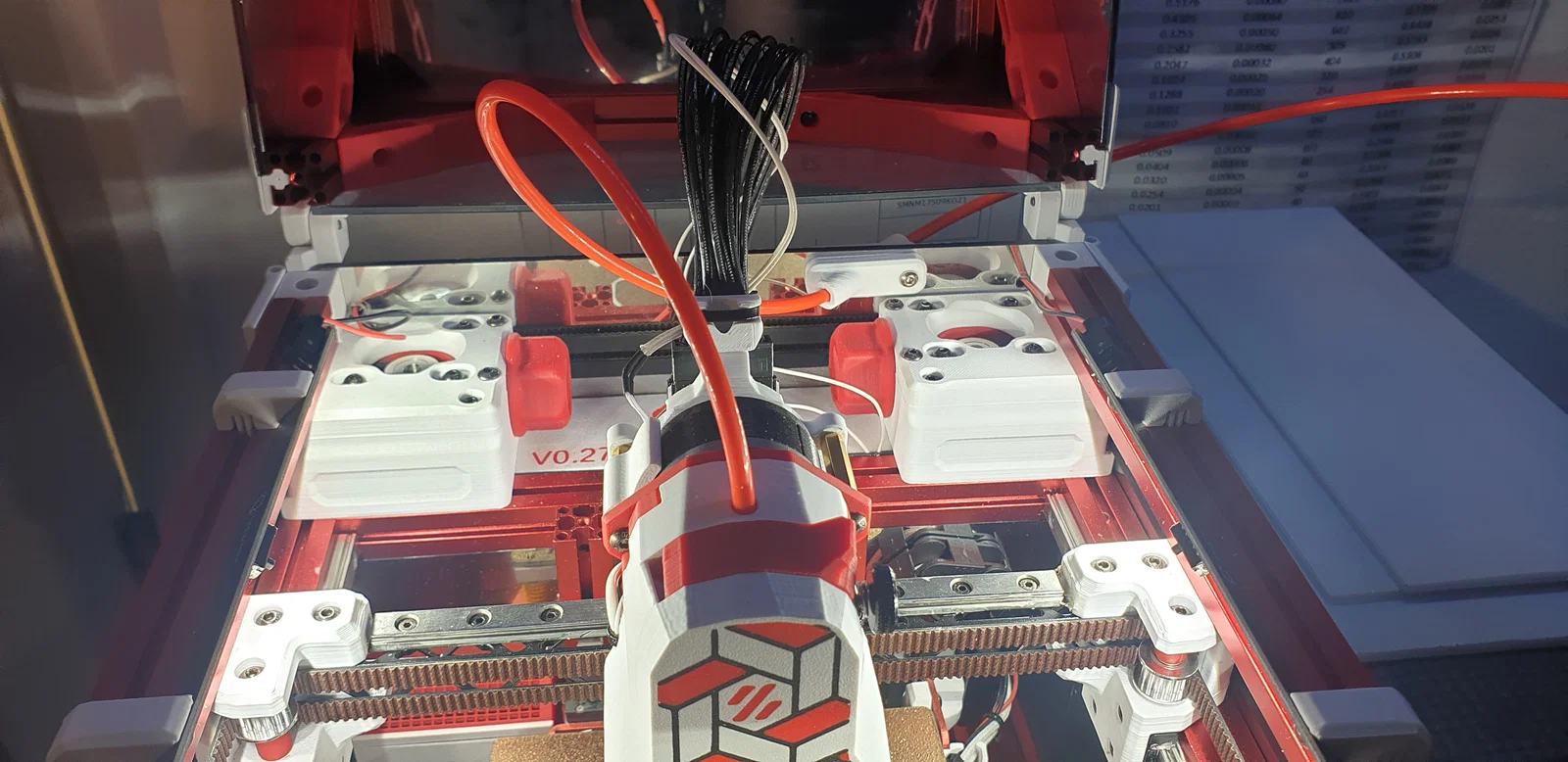

Giờ chỉ cần đẩy ống bowden vào hai đầu và cắt (trim) cho đúng chiều dài.

MẸO: Nếu ống bowden đẩy không vào được, bạn vặn một con vít M4 vào lỗ rồi rút ra. Cách này sẽ gỡ bớt phần nhám khiến lỗ hơi chật.

In theo thông số Voron bình thường 4 perimeters 5 top and bottom 40% infill

ABS / ASA là vật liệu phù hợp vì bên trong đó cũng khá nóng.
