Vỏ ESP32 Devkit V1 “Chunky” USB-C

Remix từ Vỏ ESP32 Devkit V1 “Chunky” Tác giả bkgoodman_108348

Tác giả DJ_1329154

Lượt tải
218
Lượt thích
9
Lượt coi
1.039
Tải về· 1 file · 313 KB· 313 KB

File 1 313 KB

  • esp32_case_usbc_1777260919.stlSTL · 313 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#343880
Danh mục
DIY
Ngày đăng

Mô tả

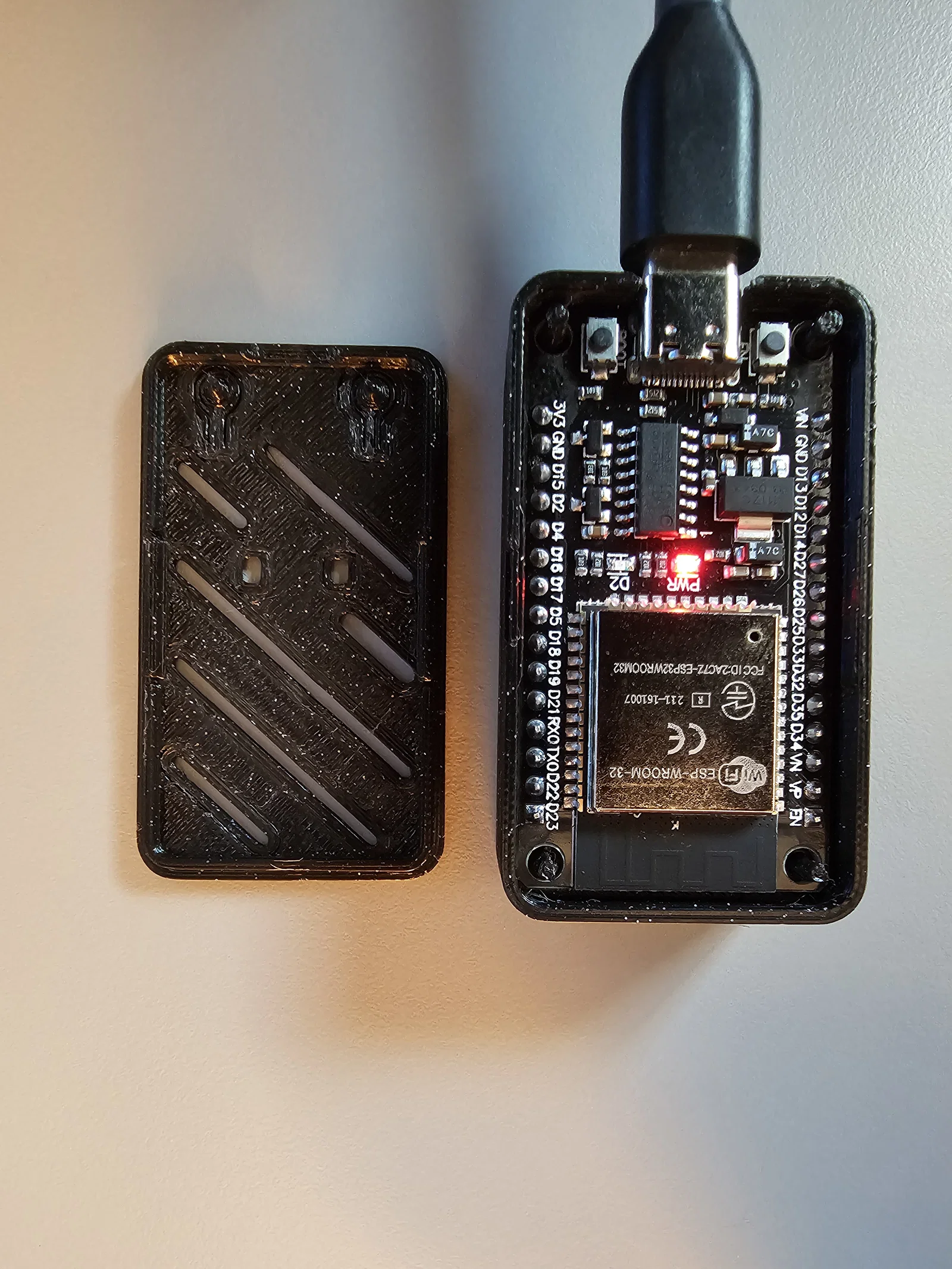

Mình có đặt mua vài con ESP32 và in thử cái vỏ Chonky mà chưa đo trước. Có vẻ mấy board mình nhận bản USB-C dài hơn khoảng 1mm so với board dùng cho vỏ chonky bản gốc.

Board dài 51.75mm

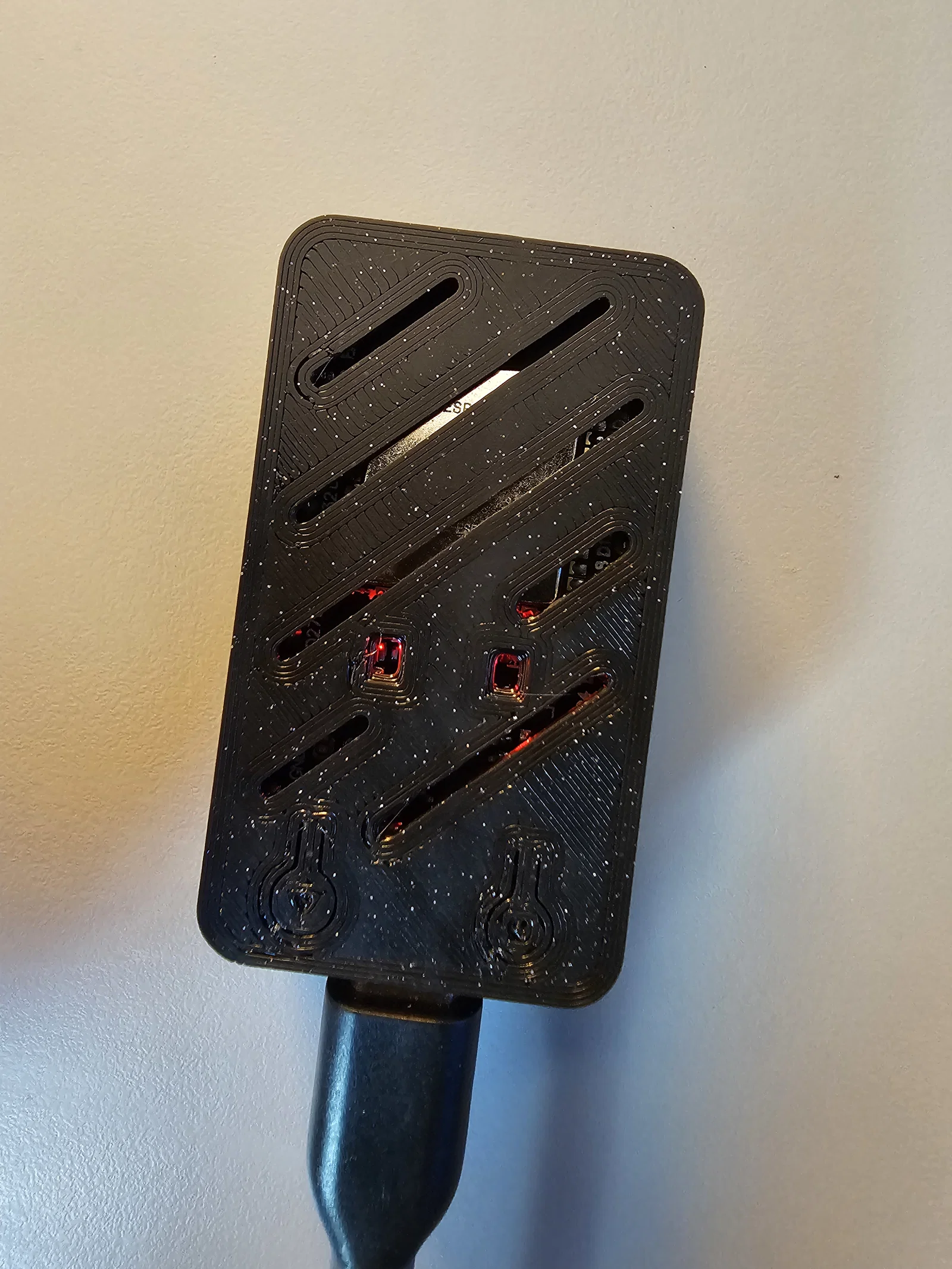

Lưu ý là LED trạng thái có vẻ lệch nhẹ so với vị trí lỗ, nhưng vẫn nhìn thấy ánh sáng từ LED.

Cũng lưu ý là nhớ kiểm tra preview trong slicer cho phần nút bấm dạng compliant buttons, vì mình phải bật “print thin walls” trong Cura, nếu không thì phần khoét tròn/khe hở bị fill kín.

Mình in bằng ASA vì lúc đó trong máy đang có sẵn. Chắc cũng in được với PLA/PETG/ABS, v.v.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
1
Tổng dung lượng
313 KB
File lớn nhất
313 KB
