Khuôn tạo pen với thiết kế Double Chevron 3D

Đây là một khuôn in 3D để đúc nhựa cho việc làm bút.

Để trả lời một câu hỏi từ một người làm, khuôn này là khuôn hy sinh. Mục đích là để quay khuôn trên máy tiện. Không sử dụng chất tách khuôn!

Cài đặt In

Thương hiệu máy in:

Prusa

Máy in:

I3 MK3S

Bệ:

Không

Hỗ trợ:

Không

Độ phân giải:

200

Độ đặc:

100

Vật liệu: Prusa PLA Màu cam

Ghi chú:

Khuôn đầu tiên tôi in bằng PLA chịu được nhiệt độ đông cứng từ Alumilite Slow với một chút nhựa lộ ra từ các bên. Khuôn này có tường dày hơn một chút và đứng vững hơn. Tuy nhiên, nhựa không bám rất tốt vào PLA. Có lẽ PETG hoặc một loại nhựa khác sẽ hoạt động tốt hơn. Nếu bạn biết về một sự kết hợp nhựa/nhựa nào đó bám chắc chắn, tôi rất muốn nghe ý kiến của bạn trong phần bình luận. Cảm ơn!

Mô hình có sẵn từ Tinkercad.

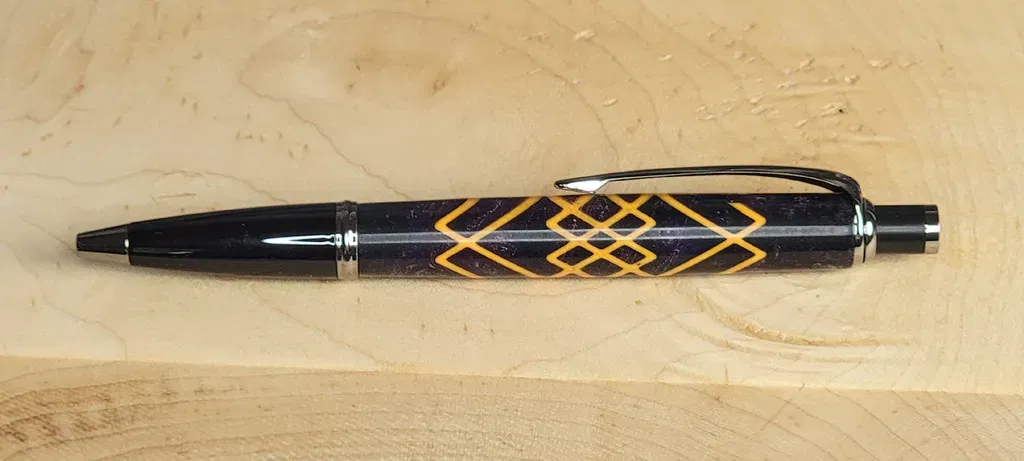

Xem Mad Nerd Workshop làm một cây bút từ khuôn này: 3D-printed pen blanks

Cách tôi thiết kế điều này

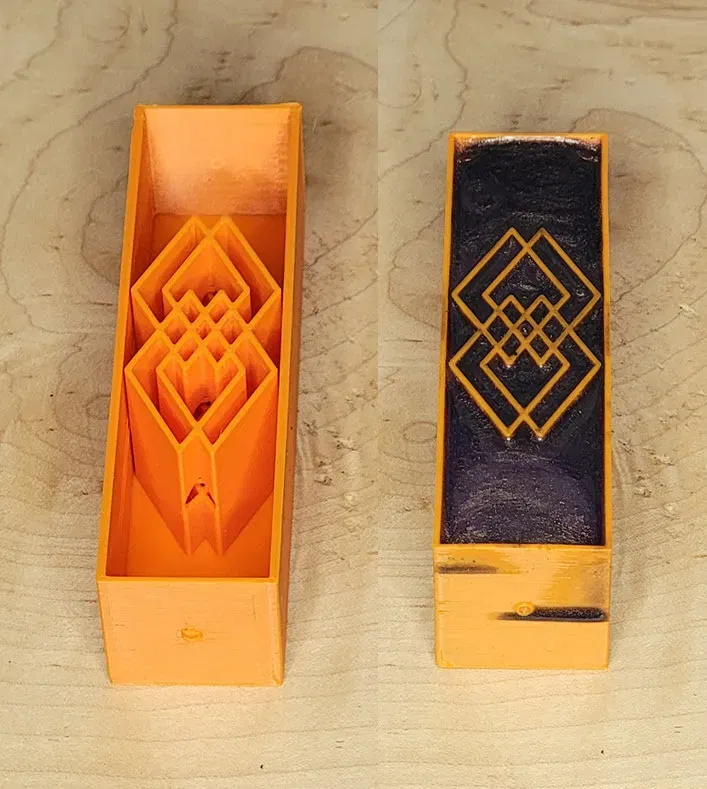

Khuôn có một lỗ 5mm chạy qua trục dài trung tâm để cho phép nhựa chảy giữa các buồng và giúp giải phóng bọt khí. Nó có thể sử dụng với nhiều màu nhựa miễn là bạn không ngại màu sắc pha trộn một chút.

Việc đổ khuôn 1/2 hoặc 3/4 để tiết kiệm nhựa sẽ không hiệu quả. Hãy đổ đầy khuôn đến đỉnh để tạo ra một miếng nhựa mà thiết kế được căn giữa trên trục của cây bút hoàn thiện.

Khi khoan, việc căn lỗ cũng rất quan trọng để đảm bảo hoa văn trên cây bút hoàn thiện là đối xứng. Một sự khác biệt nhẹ bên trái hoặc bên phải sẽ tạo ra các hoa văn khác nhau ở hai bên của cây bút hoàn thiện.

Các lỗ nhỏ ở mỗi đầu được tạo ra để giúp tìm trung tâm. Chúng sẽ bị cắt đi trong quá trình sử dụng bình thường, nhưng tôi đã sử dụng một mũi khoan 2mm để khoan một phần trước khi cắt bỏ các đầu. Sau đó, sau khi tôi cắt bỏ phôi, những lỗ 2mm đó đã hiện rõ trên sản phẩm và tôi đã sử dụng chúng để căn chỉnh mũi khoan cho việc khoan cuối cùng.
