Khóa giữ cho thiết bị gắn lỗ khóa theo chiều ngang

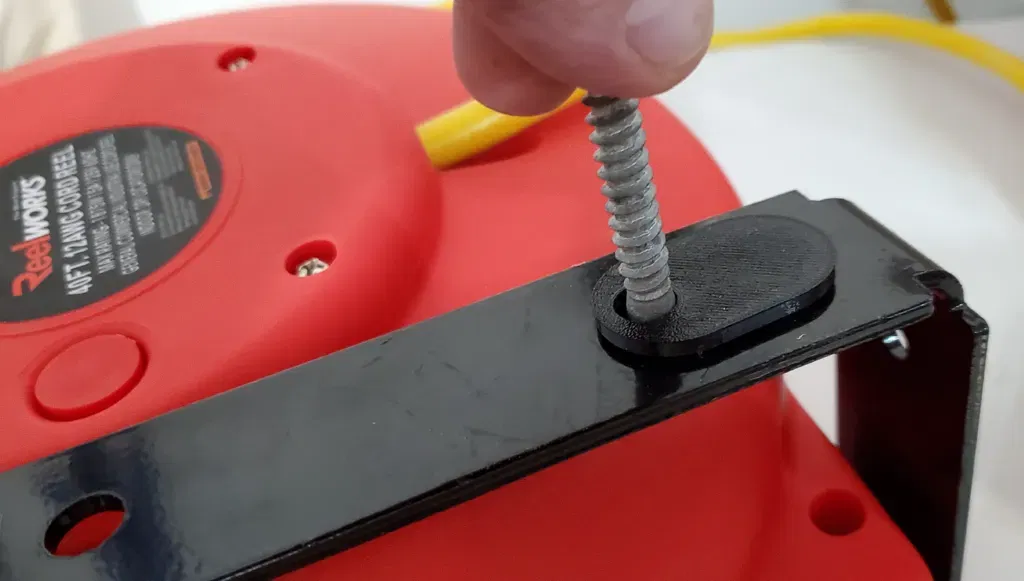

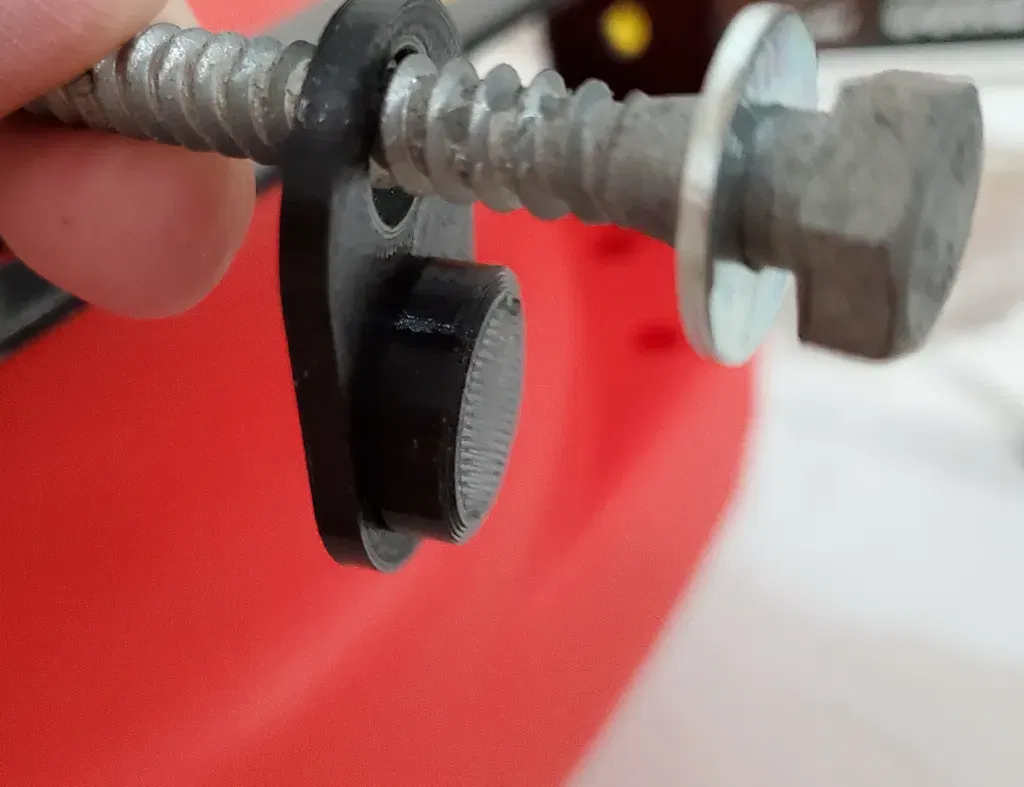

Các giá treo lỗ khóa theo chiều dọc hoạt động rất tốt vì trọng lực giữ cho bu lông lắp đặt ở phần hẹp của lỗ khóa, vì vậy vật phẩm không bị rơi, ngay cả khi các bu lông lỏng. Các lỗ khóa ít an toàn hơn cho các giá treo theo chiều ngang như trên trần, vì không có xu hướng tự nhiên nào để bu lông giữ ở đầu hẹp của khe. Tệ hơn, khi siết chặt bu lông, sự xoay chuyển có xu hướng làm cho vật treo di chuyển dọc theo khe lỗ khóa. Kẹp giữ này khóa các bu lông vào đầu hẹp của các khe lỗ khóa, làm cho các giá treo theo chiều ngang an toàn hơn. Chúng được thiết kế cho một cuộn dây điện trên cao cụ thể nhưng có thể dễ dàng được sửa đổi cho bất kỳ giá treo lỗ khóa nào. Kích thước của lỗ khóa trong trường hợp này là:

• 19. 5mm cho lỗ lớn. - 10. 2mm chiều rộng khe
• 35mm tổng chiều dài khe

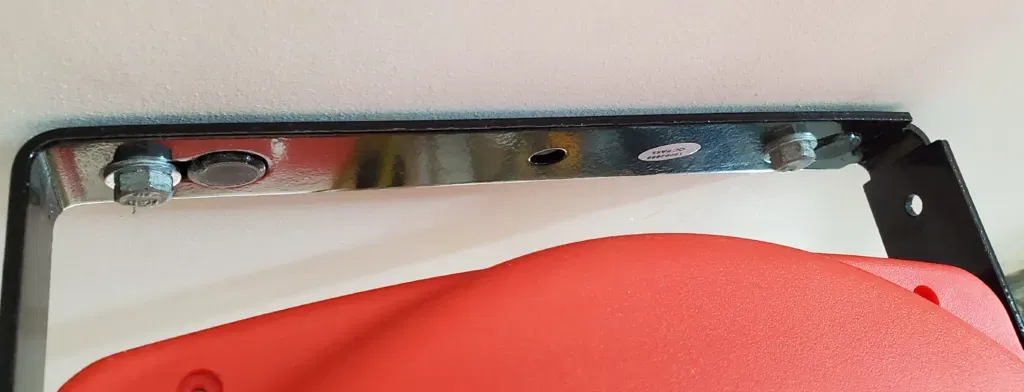

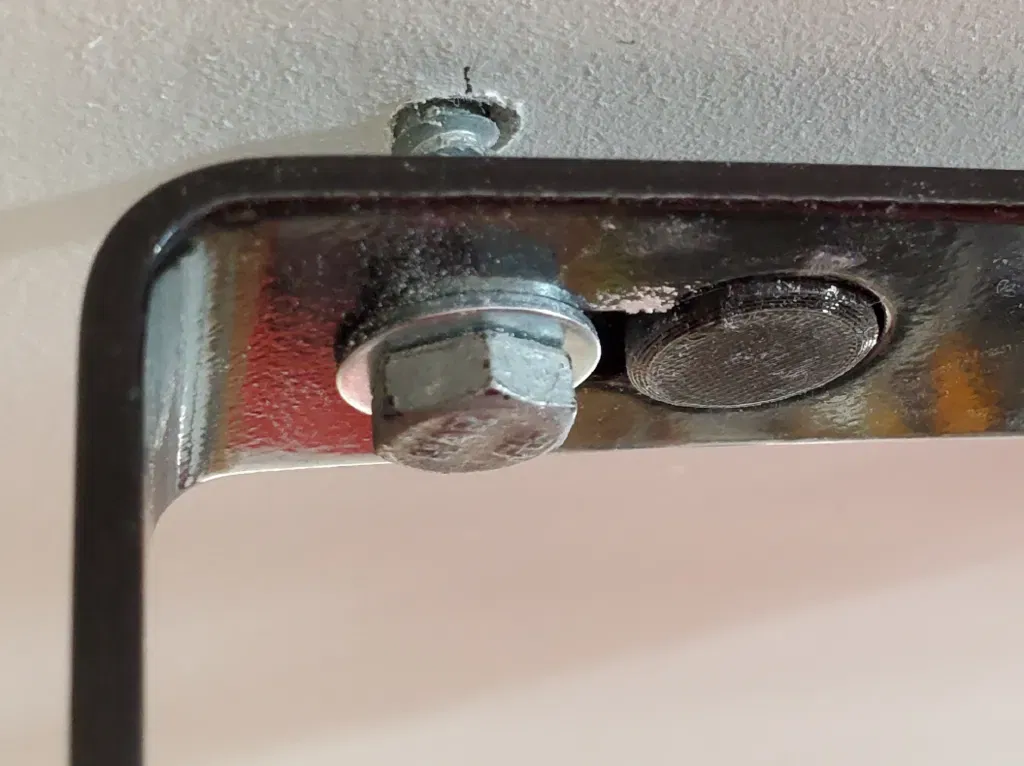

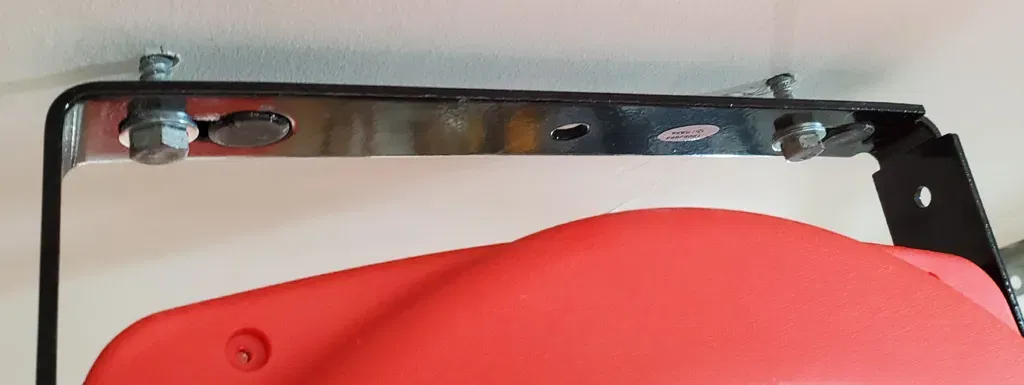

Đó là một lựa chọn thiết kế có chủ ý để làm cho lỗ trong kẹp giữ có kích thước giống như khe, mà rộng hơn nhiều so với bu lông mà tôi đã sử dụng. Điều này cho phép một chút khoảng cách giữa các tâm của các lỗ lắp khi khoan. Sau khi lắp đặt cuộn dây điện trên cao, tôi nhận thấy một điều sẽ cải thiện thiết kế và điều đó tôi sẽ thay đổi nếu tôi phải làm lại điều này. Chiều rộng của kẹp giữ là đủ để chứa lỗ bu lông và phích cắm khóa ở vị trí đúng. Thật không may, tấm lắp mà tôi đang gắn vào trần rộng hơn kẹp giữ. Vì kẹp giữ giữ tấm lắp cách trần 3mm, điều này cho phép tấm lắp bị lung lay. Nếu tôi thiết kế lại điều này, tôi sẽ mở rộng chiều rộng của kẹp giữ để phù hợp với tấm lắp. Nếu tôi thực sự tham vọng, tôi sẽ kết hợp hai kẹp giữ thành một mảnh duy nhất có hình dáng phù hợp với tấm lắp. Bằng cách đó, tôi có thể sử dụng các lỗ như một mẫu khoan. Đồ vật này được tạo ra bằng Tinkercad. Chỉnh sửa trực tuyến
