Bộ biểu tượng khẩn cấp theo tiêu chuẩn ISO 7010

Chào mọi người,

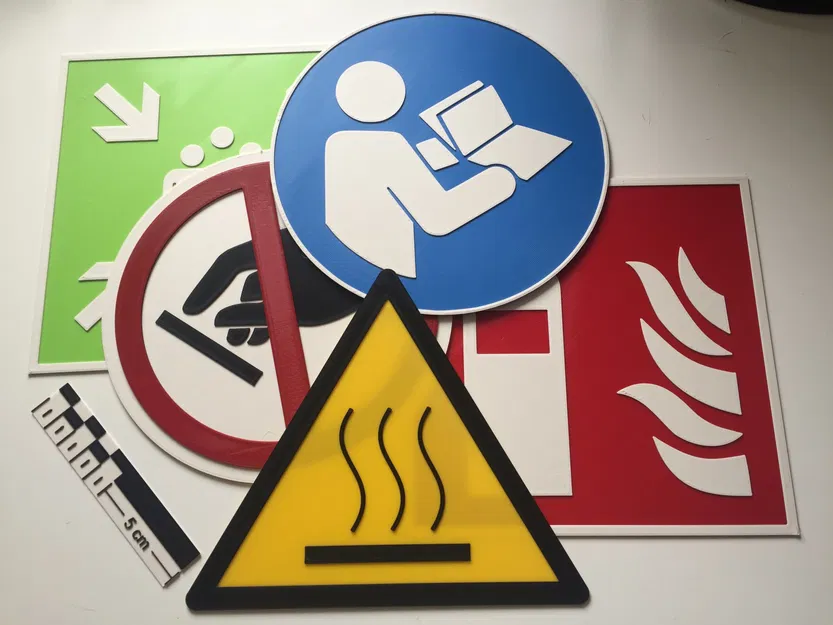

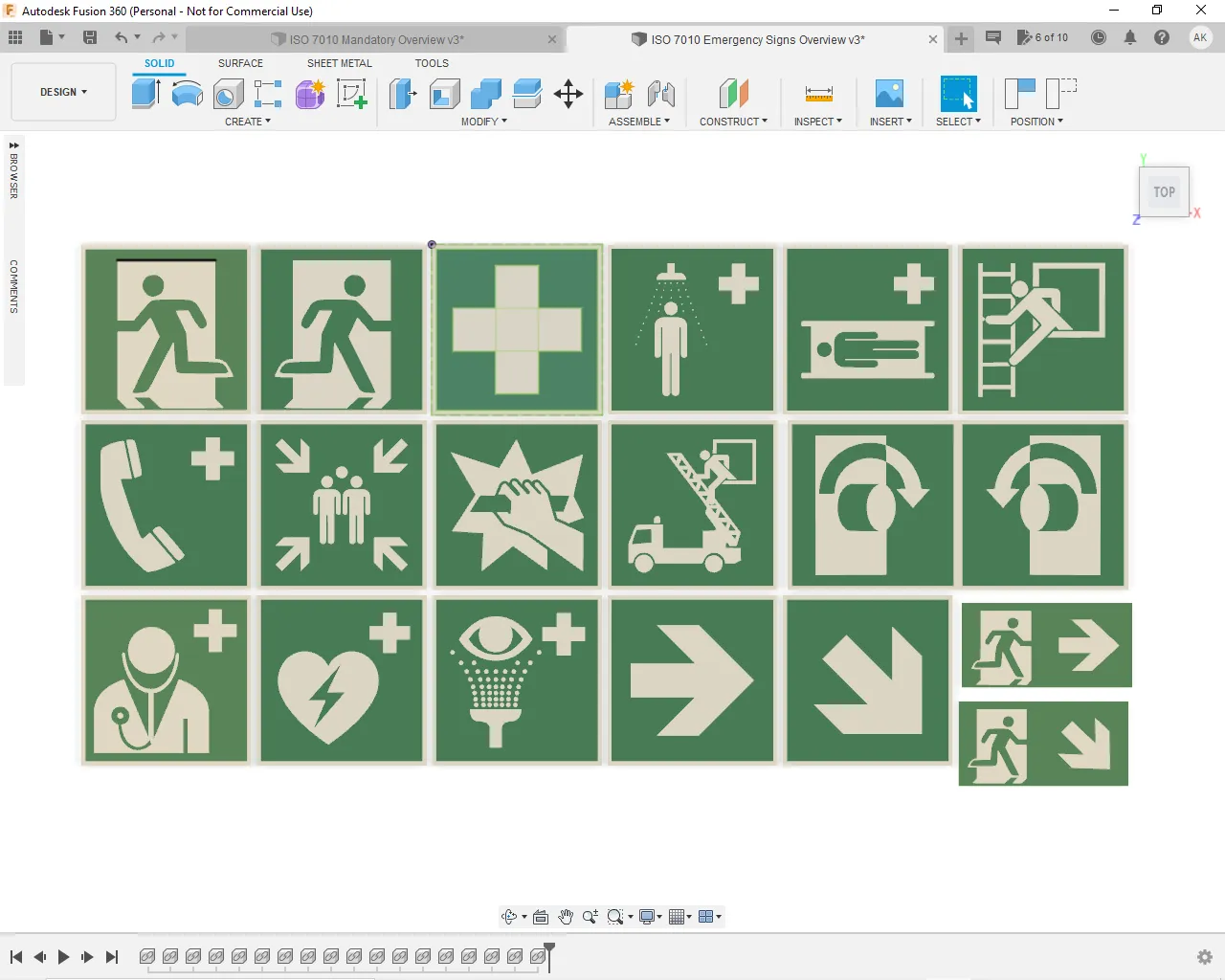

đây là một bộ sưu tập các biểu tượng khẩn cấp theo tiêu chuẩn ISO 7010 chưa (chưa) hoàn chỉnh. Đây không phải là tất cả các biểu tượng, nhưng là những biểu tượng phổ biến nhất và những biểu tượng mà tôi có thể dễ dàng truy cập qua Wikimedia (liên kết bên dưới). Nếu bạn thấy thiếu một dấu hiệu và cũng có nguồn tốt cho biểu tượng (tốt nhất là .svg hoặc .png độ phân giải cao) vui lòng liên hệ với tôi. Chúng ta có thể thêm nhiều biểu tượng theo thời gian và hoàn thiện bộ sưu tập này. In bằng PLA, chúng rẻ, bền, có thể tái sử dụng và chịu hóa chất ngay cả trong môi trường chuyên nghiệp.

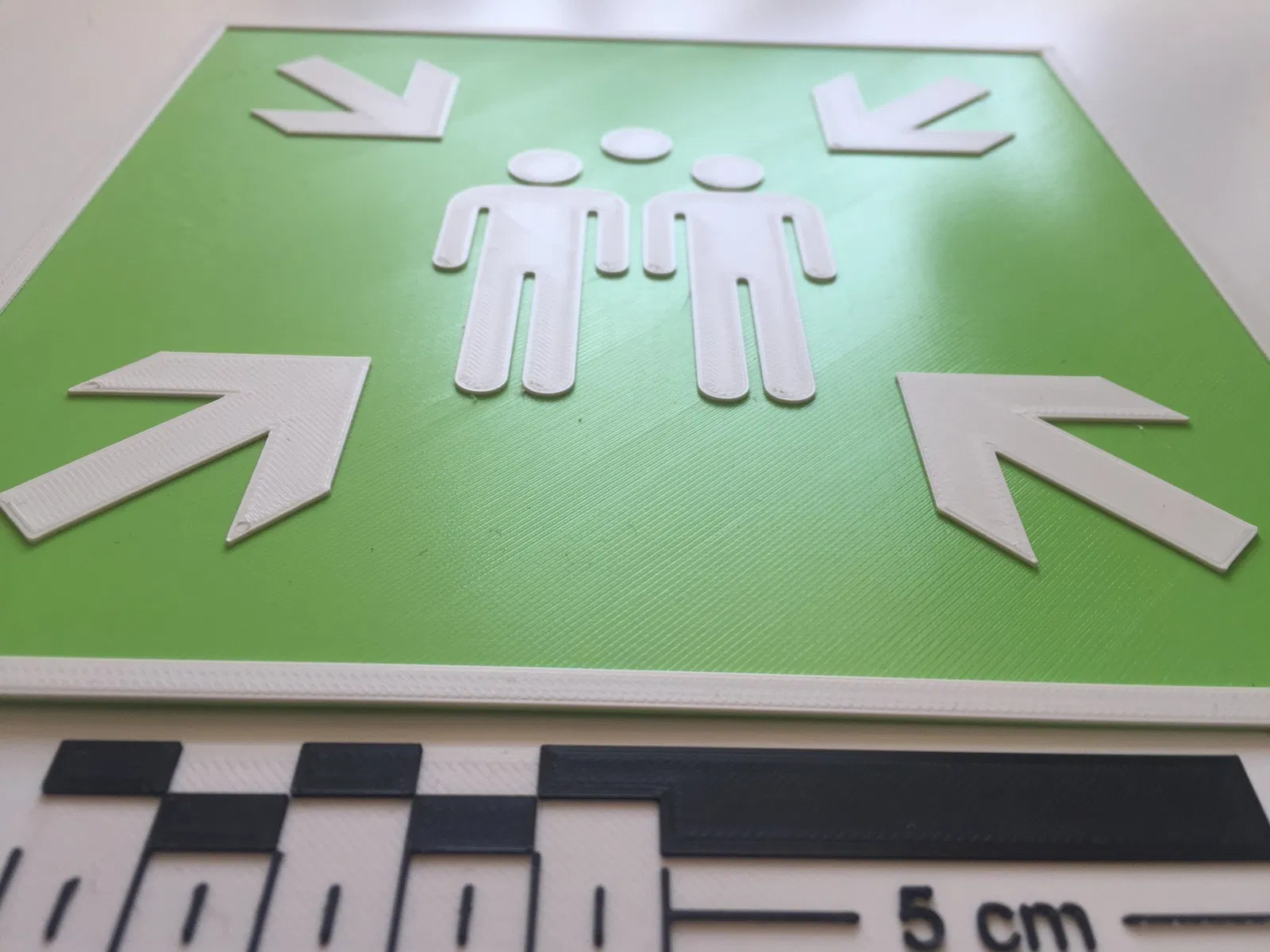

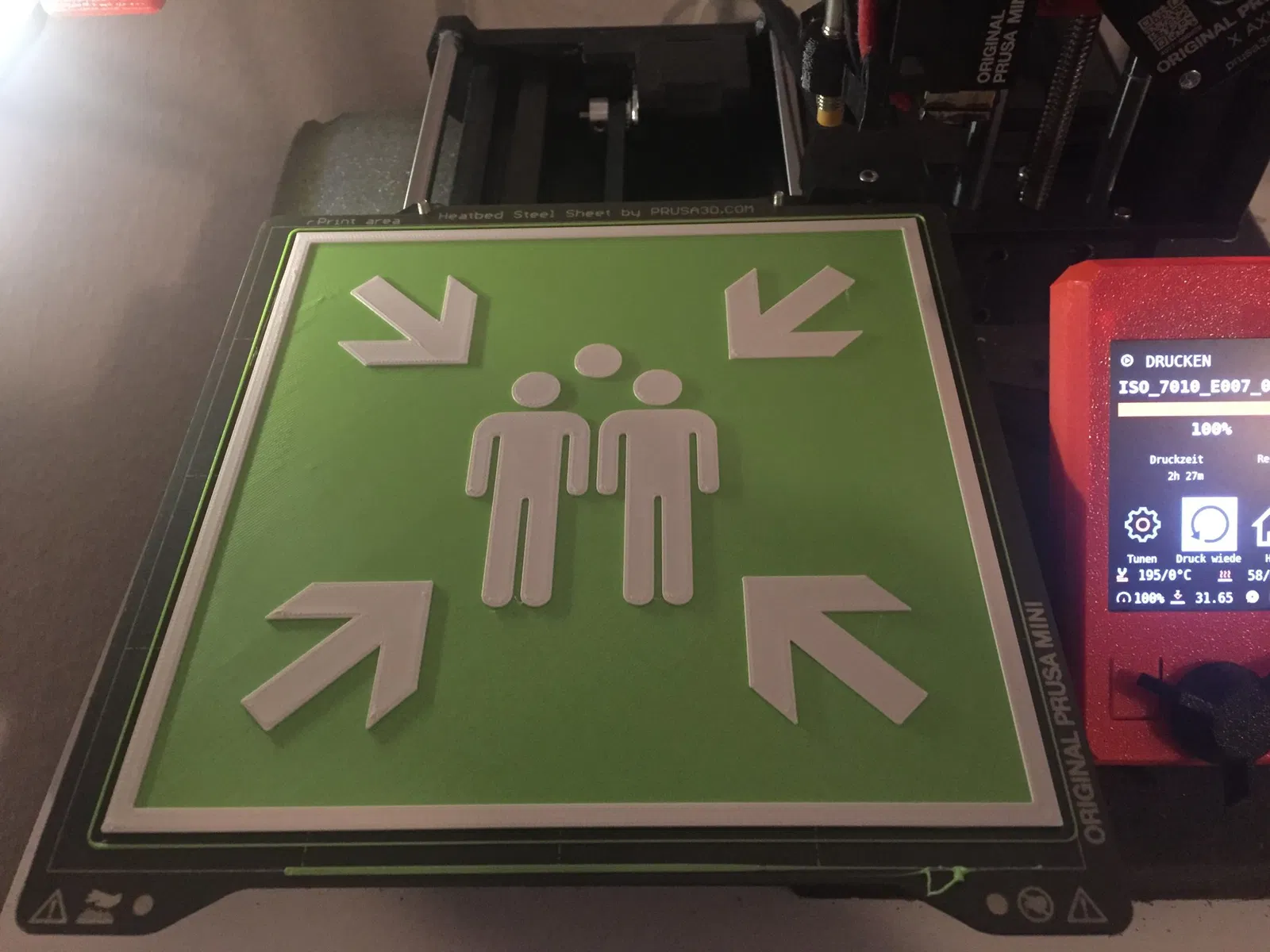

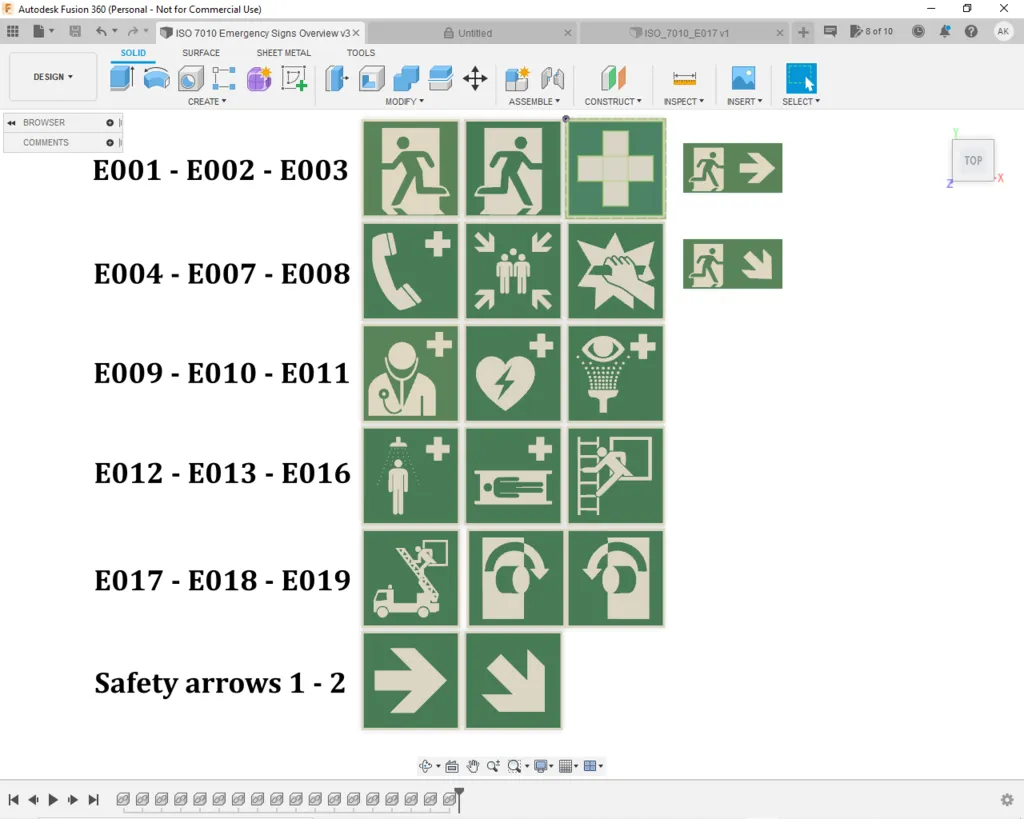

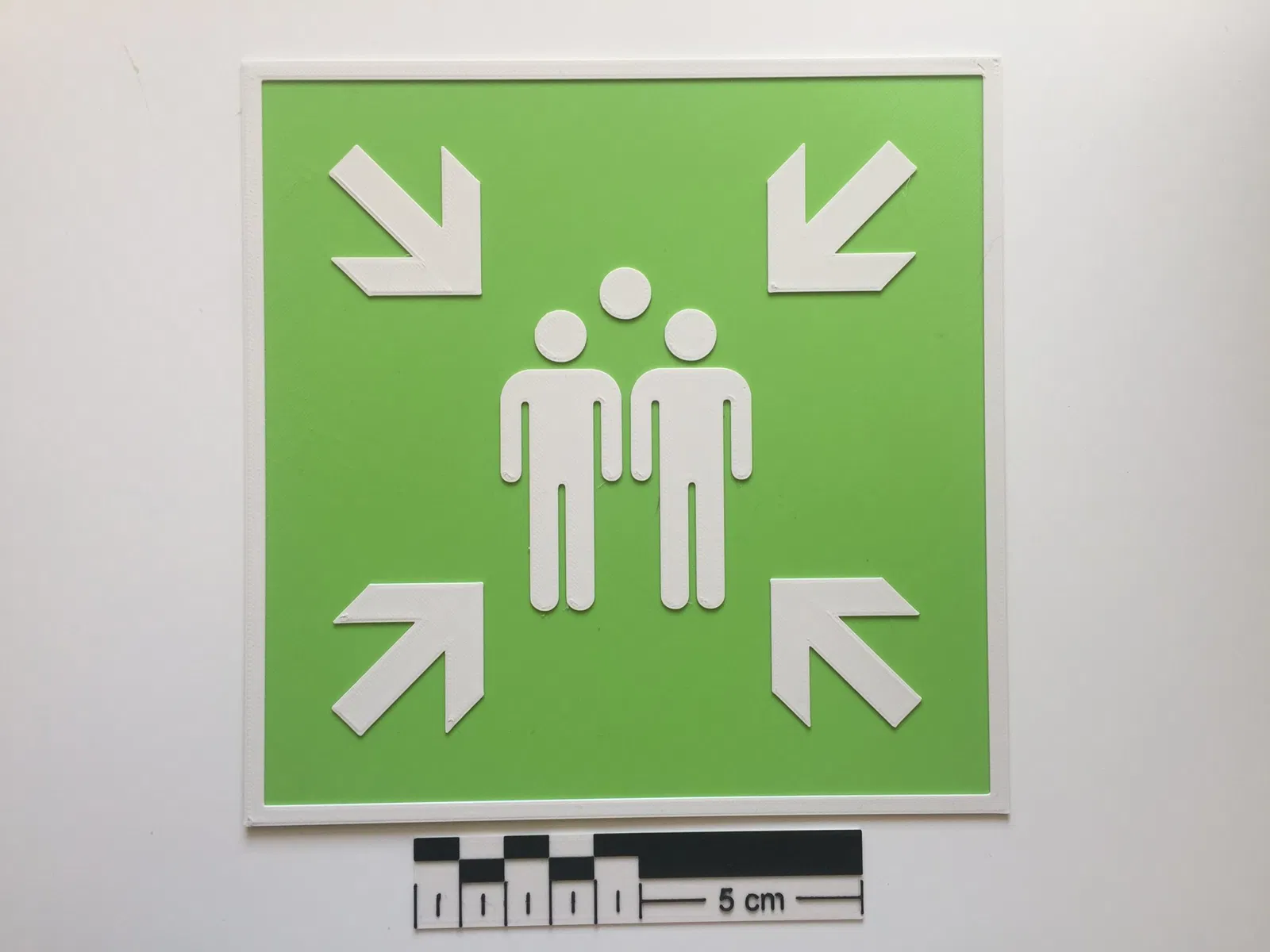

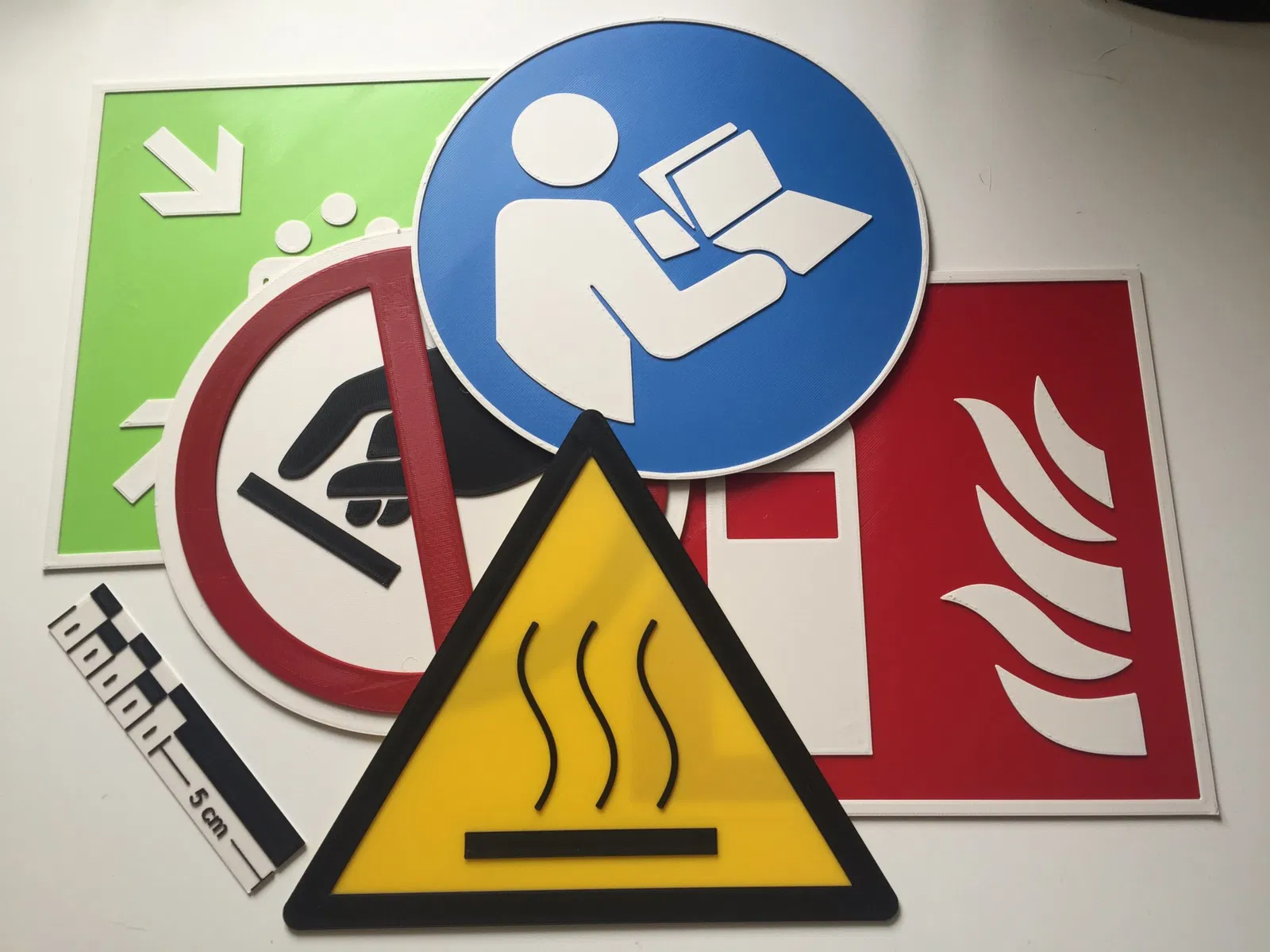

Hãy thoải mái để lại phản hồi và gợi ý cho tôi và cho tôi xem các bản in của bạn, tôi rất tò mò. Ngoài ra, tôi sẽ không in tất cả các dấu hiệu một mình, vì tôi không muốn lãng phí vật liệu chỉ để chụp một hoặc hai bức ảnh. Tôi đã in E007 nhưng màu xanh lá cây chắc chắn quá sáng (xem ảnh). Tông màu xanh lá thực sự nên giống như màu trong hình Fusion360 (xem bảng màu). Thật không may, tôi không có bất kỳ filament xanh lá nào khác, nhưng cái này chỉ nhằm mục đích làm mẫu.

Xem thêm các bộ sưu tập Biểu tượng ISO 7010 khác của tôi:

Bộ sưu tập Biểu tượng Lửa:
https://www.thingiverse.com/thing:4830768

Bộ sưu tập Biểu tượng Bắt buộc:
https://www.thingiverse.com/thing:4832942

Bộ sưu tập Biểu tượng Cảnh báo:
https://www.thingiverse.com/thing:4834030

Bộ sưu tập Biểu tượng Cấm:
https://www.thingiverse.com/thing:4834999

______________________________________________________________________

Cấu trúc tệp:

Có rất nhiều tệp, tôi biết, nhưng nó có hệ thống, mỗi dấu hiệu có 5 tệp:

1. .stl - Lưới

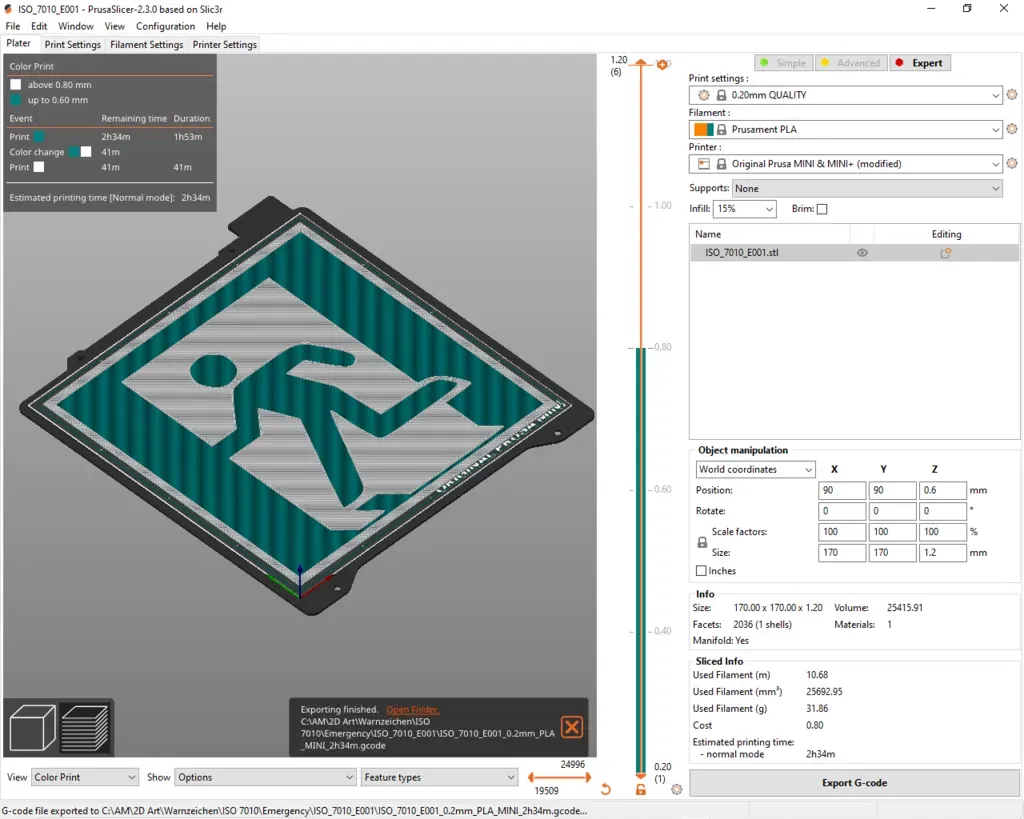

2. .3mf - Prusa Sclic3r 2.3 với thay đổi màu sắc
3. f3d - Tệp Fusion360
4. .step - Để sử dụng trong phần mềm CAD khác
5. ...170mm.svg - một tệp đồ họa vector được tỷ lệ đến 170 mm (inkscape)

Tôi đã đặt tất cả các tệp vào thư mục cho mỗi dấu hiệu.

____________________________________________________________________

In:

Thời gian in thường là 2,5 giờ. Các biển báo được thiết kế để in với độ cao lớp là 0,2 mm. Do đó, lớp nền màu xanh là 3 lớp (0,6 mm) và các biểu tượng màu trắng là thêm 3 lớp (0,6 mm). Hình vuông luôn được tỷ lệ hóa thành 170 x 170 mm. Các thay đổi màu sắc đã được thêm vào trong các tệp .3mf.

Cũng xin hãy cẩn thận khi gỡ biển báo khỏi bề mặt in và chắc chắn để phần đó nguội trước khi gỡ bỏ. Bởi vì các biển báo chỉ có một lớp nền 3 lớp, chúng có thể bị hỏng hoặc cong rất dễ dàng khi gỡ bỏ khỏi bề mặt in.

___________________________________________________________________

Vật liệu:

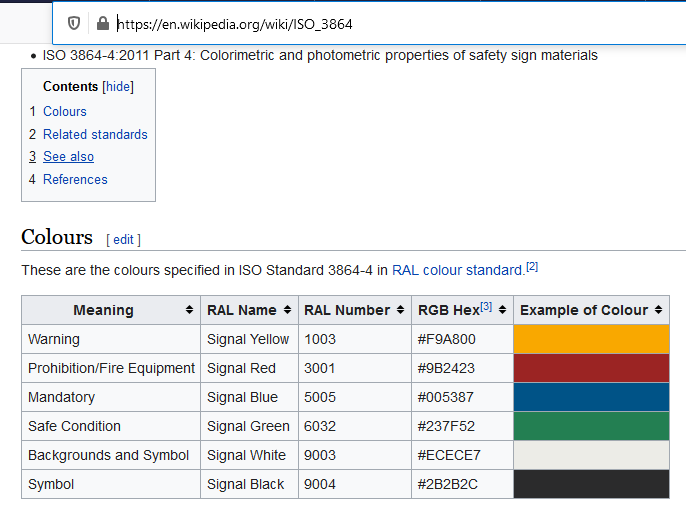

Xin hãy sử dụng PETG hoặc các vật liệu chống UV khác nếu bạn muốn sử dụng các biển báo ngoài trời. Đối với các mục đích trong nhà, PLA là đủ tốt. Chi phí cho mỗi bản in là < 1€ cho PLA thông thường. Các màu sắc nên được chọn sao cho gần với các màu RAL theo tiêu chuẩn ISO 3684 (liên kết bên dưới, hoặc hình ảnh bên trên). Một số nhà sản xuất filament phát hành màu RAL trong thông số kỹ thuật của vật liệu của họ. Tôi thường sử dụng "Das-Filament". Một số loại PLA của họ rất gần với các màu RAL được đề xuất cho các biểu tượng an toàn. Hãy cẩn thận khi chọn màu sắc.

_____________________________________________________________________

Thiết kế:

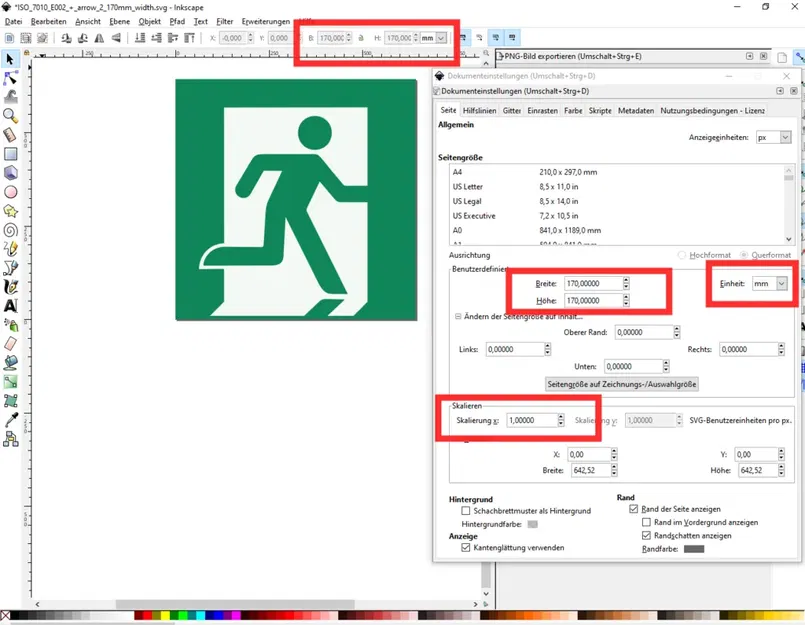

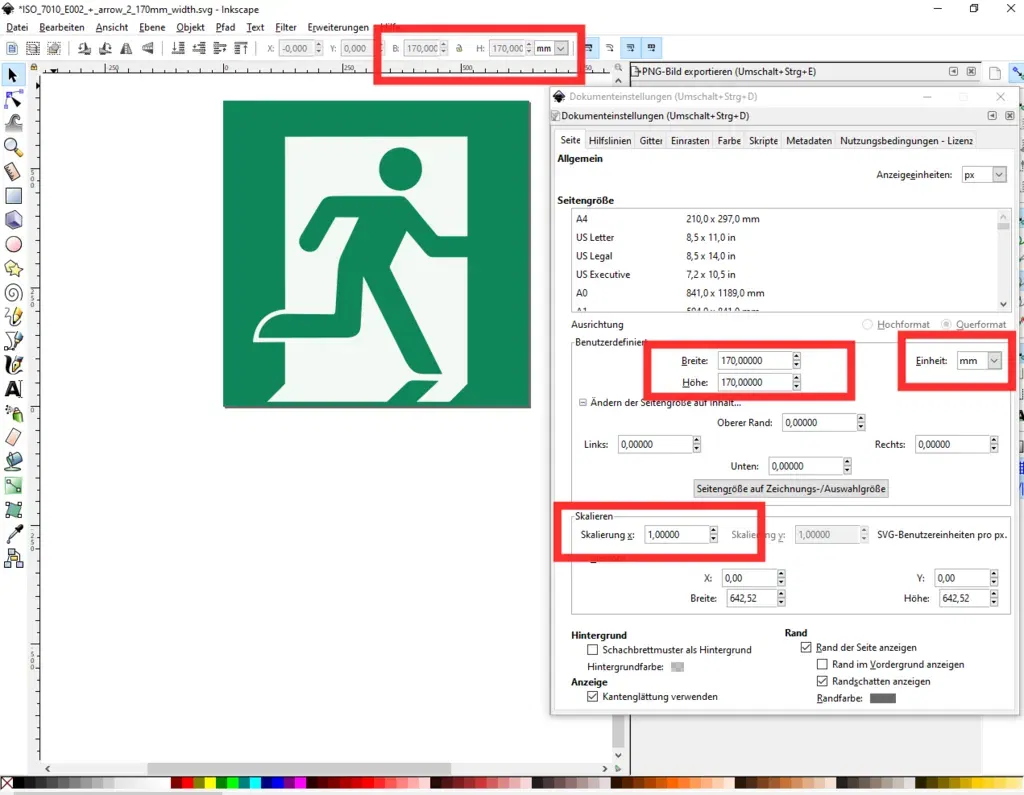

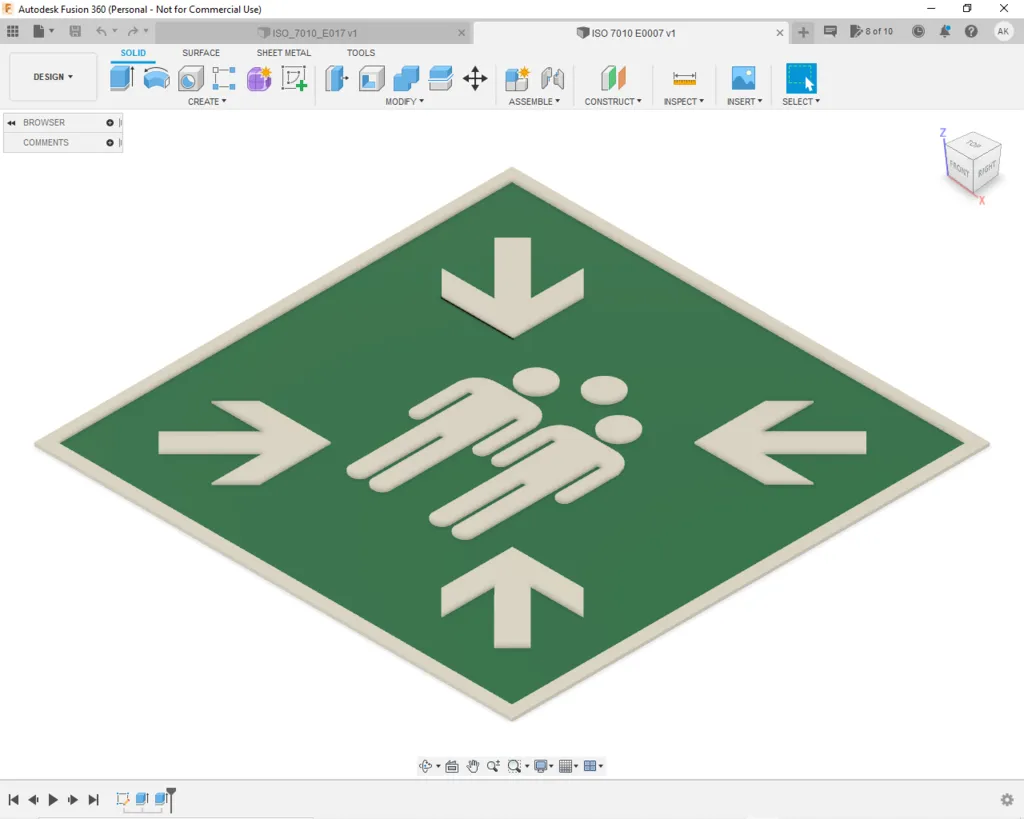

Tôi đã lấy các tệp .svg từ Wikimedia (liên kết bên dưới) và tỷ lệ hóa chúng thành 170 mm bằng cách sử dụng Inkscape (liên kết bên dưới). Phiên bản đã được tỷ lệ hóa sau đó được tải lên Fusion360, nơi mà hồ sơ nền được đùn theo hướng âm -0,6 mm và các phần trắng bao gồm cả khung được đùn theo hướng dương +0,6 mm. Cuối cùng, tôi đã thêm màu sắc vào các mặt của các thân biển báo, mỗi biển báo là một thân.

_____________________________________________________________________

Liên kết:

Bài viết trên Wikipedia ISO7010: https://en.wikipedia.org/wiki/ISO\_7010

Màu sắc cho biển báo an toàn
https://en.wikipedia.org/wiki/ISO\_3864

Nguồn Wikimedia của .svg:
https://commons.wikimedia.org/wiki/Category:ISO\_7010\_safety\_signs\_%28vector\_drawings%29

https://en.wikipedia.org/wiki/File:ISO\_7010\_E007.svg

inkscape
https://inkscape.org/de/

Cách thay đổi màu:
https://www.help.prusa3d.com/en/article/color-change\_1687

Filament màu xanh lá (Pantone 375)
https://www.dasfilament.de/filament-spulen/pla-1-75-mm/119/pla-filament-1-75-mm-das-filament-gruen?c=11
