Hộp đạn .22lr CZ (ammo box)

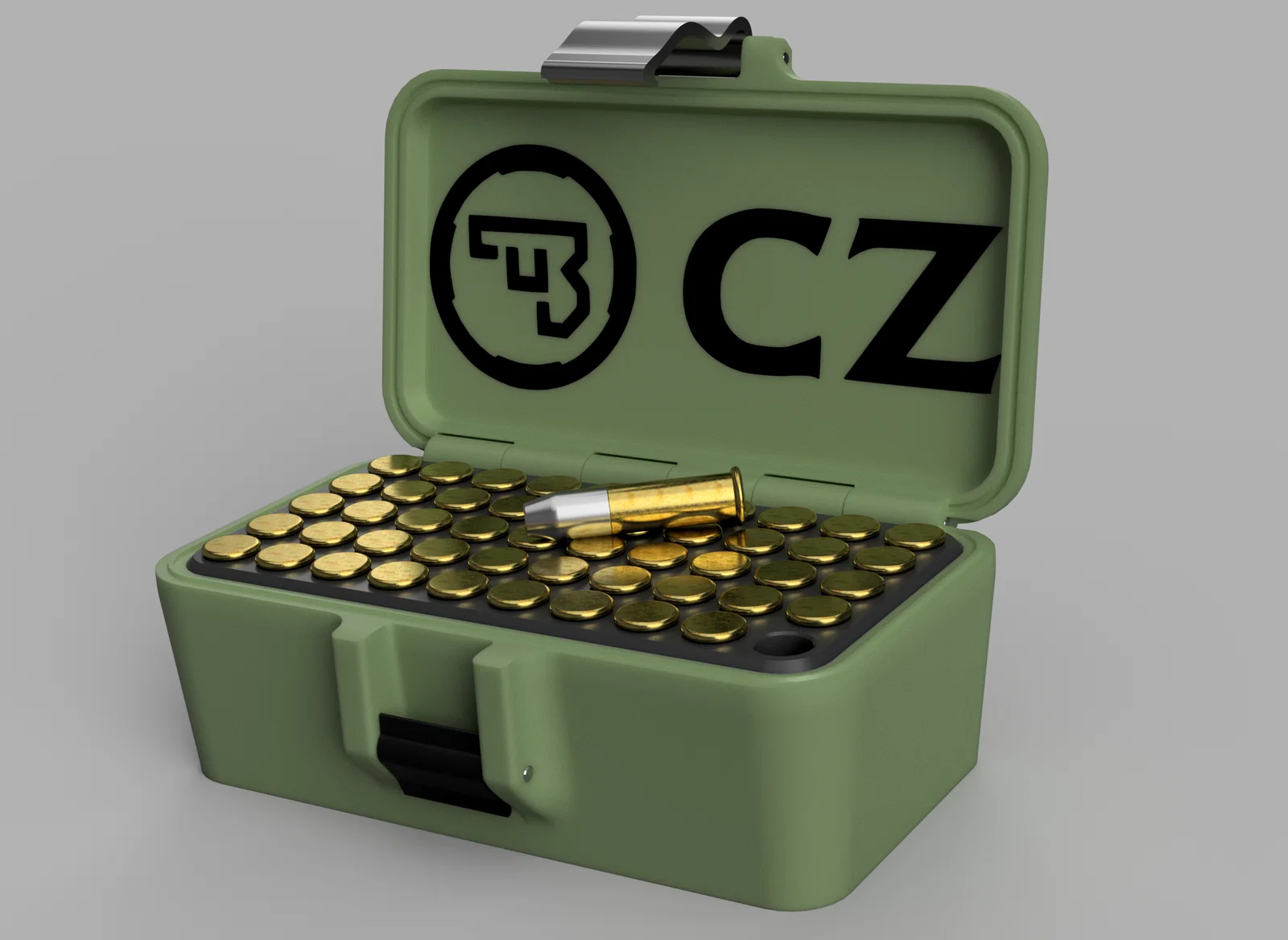

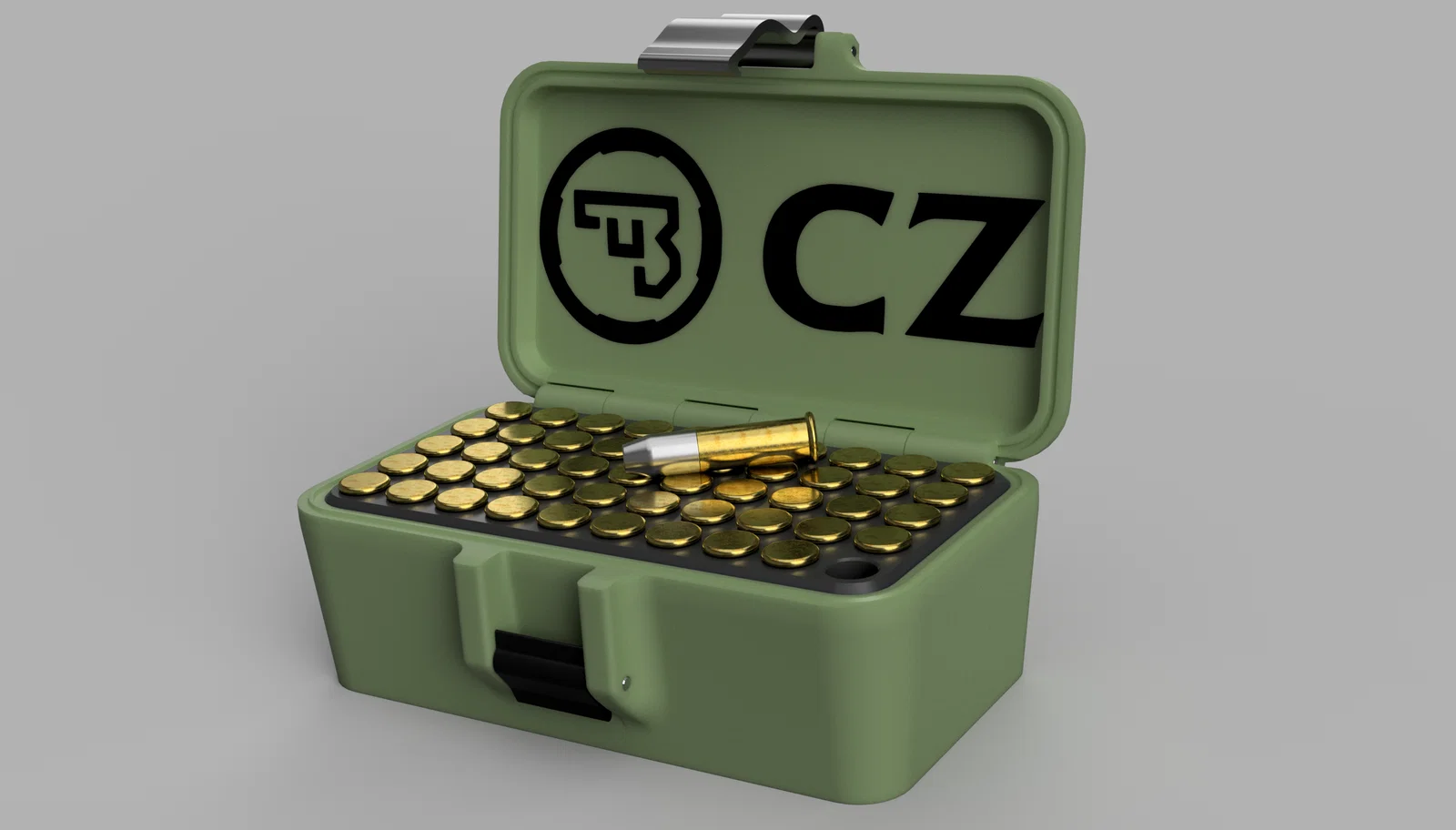

Mẫu hộp đạn .22lr CZ nằm trong series ammo box theo nhiều hãng. Thiết kế chứa 50 viên, spacing 25,4 x 6,14 mm; tổng chiều cao 28 mm. Có clearance 0,2 mm ở nắp để tránh cấn, dùng chốt rod 1,6 mm.
Mô tả

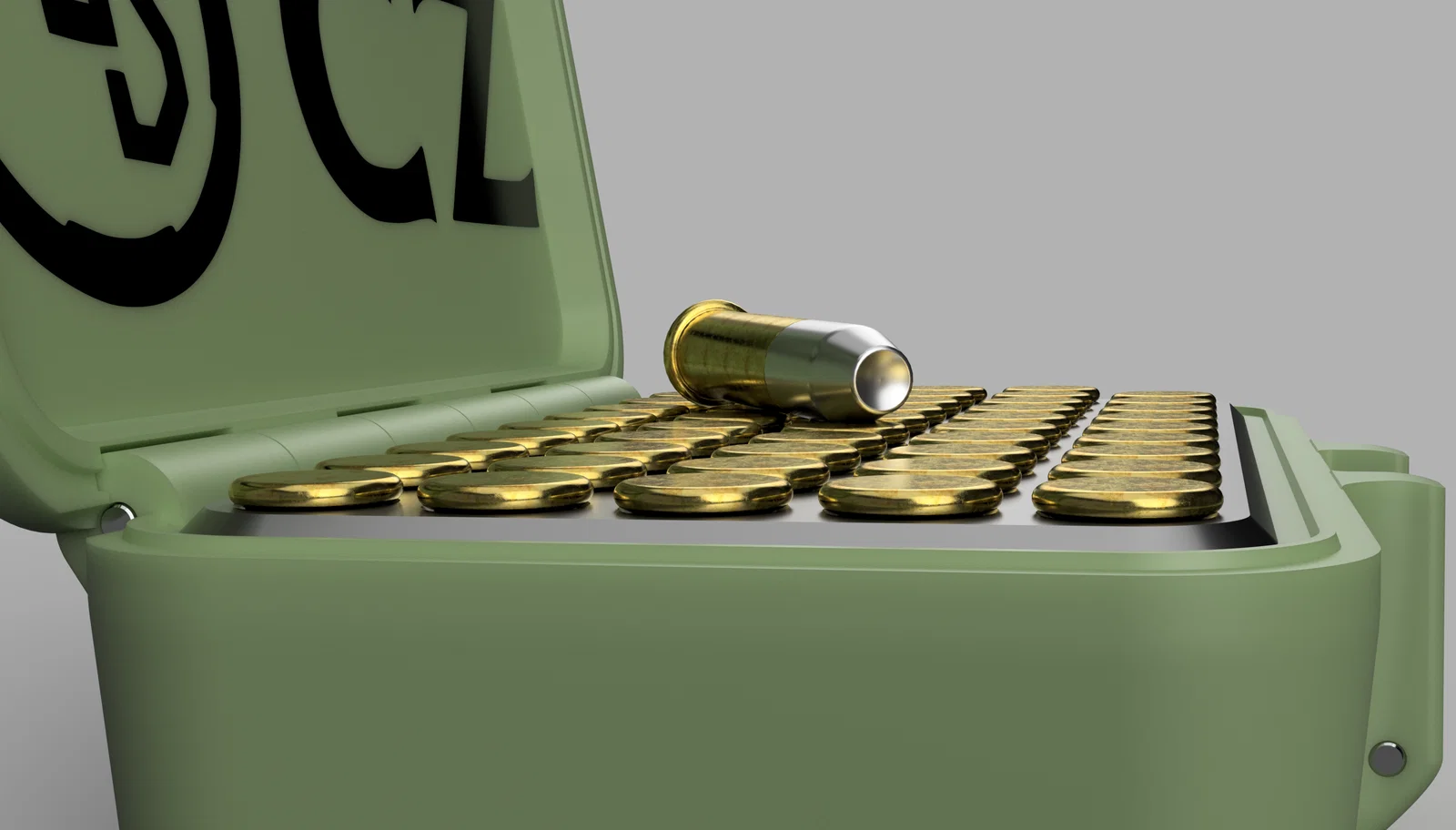

Mình nhận được yêu cầu làm hộp đạn .22lr CZ từ nhiều hãng khác nhau cho mẫu ammo box .22lr của mình, nên mình sẽ làm thành một series kiểu này, kèm thêm vài mẫu khác mình cũng đang tính làm. Nếu bạn có hãng/mẫu nào thích mà mình lỡ chưa làm, cứ nhắn mình biết nha. Khoảng cách là 50 viên / 25,4 x 6,14 mm giữa mặt trên của insert và đáy. Và tổng chiều cao là 28 mm tính từ nắp tới đáy.

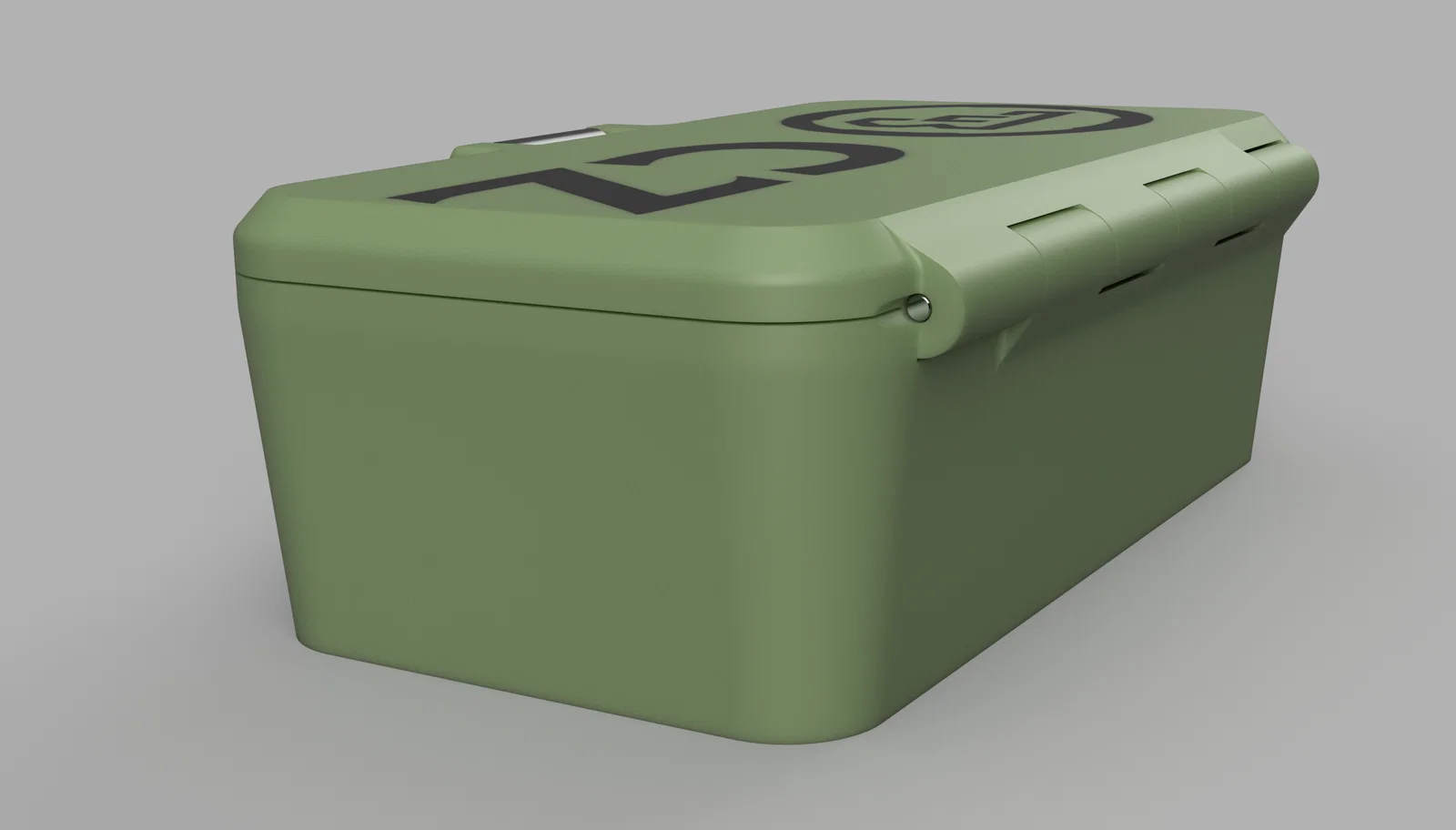

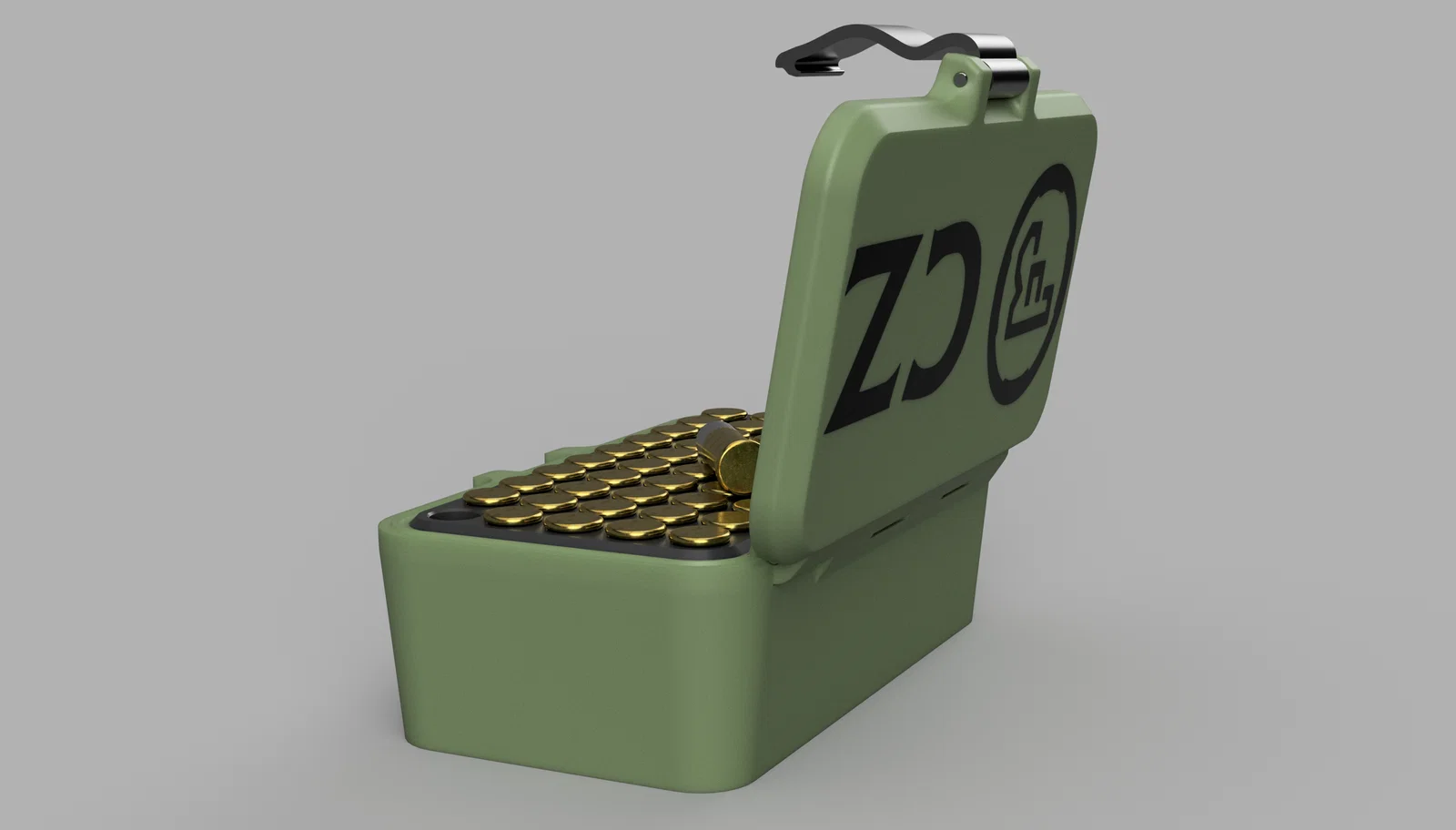

Mình đã làm 2 cải tiến nhỏ. Mình chừa 0,2 mm clearance giữa nắp và phần đáy để tránh bị kẹp/cấn gần bản lề (chuyện này có thể xảy ra với nhiều loại vật liệu, tùy mức độ). Nhưng phần tongue and groove vẫn giữ nguyên. Ngoài ra có vài thay đổi nhẹ về thẩm mỹ ở khu vực bản lề. Còn lại thì đây vẫn y hệt hộp như bản .22lr TIKKA của mình.

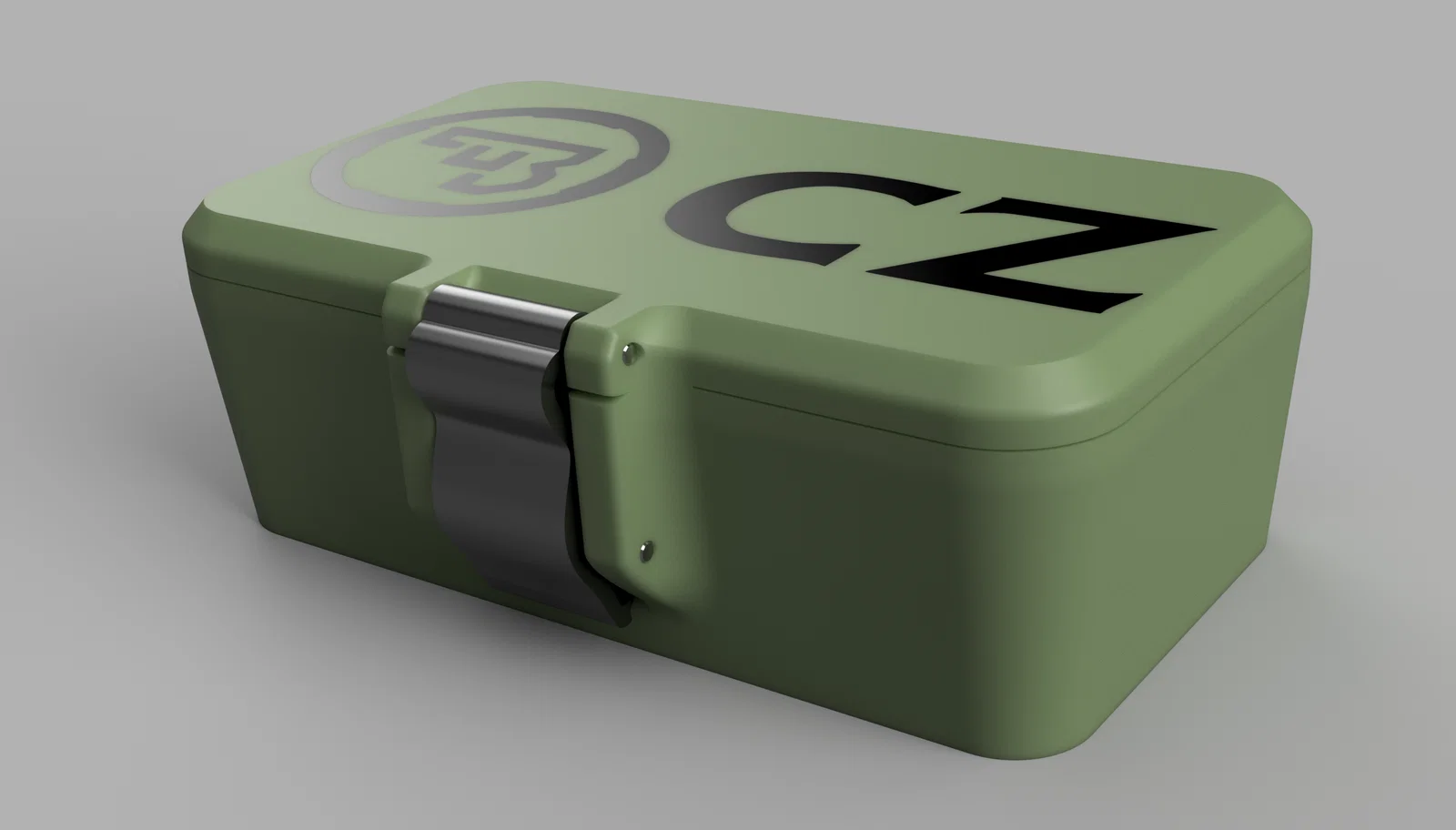

Mình dùng chốt inox 1,6 mm (loại pin cho tig-welding) cho hệ latch và hinge. Nhưng thực ra que/rod 1,6 mm loại nào cũng dùng ổn.
Bạn có thể in bằng vật liệu nào cũng được, nhưng mình khuyên là nên in phần latch bằng ABS hoặc vật liệu tương tự.
Hy vọng bạn thích.
