Hộp đạn .22lr SAKO (Ammo Box) - STL in 3D

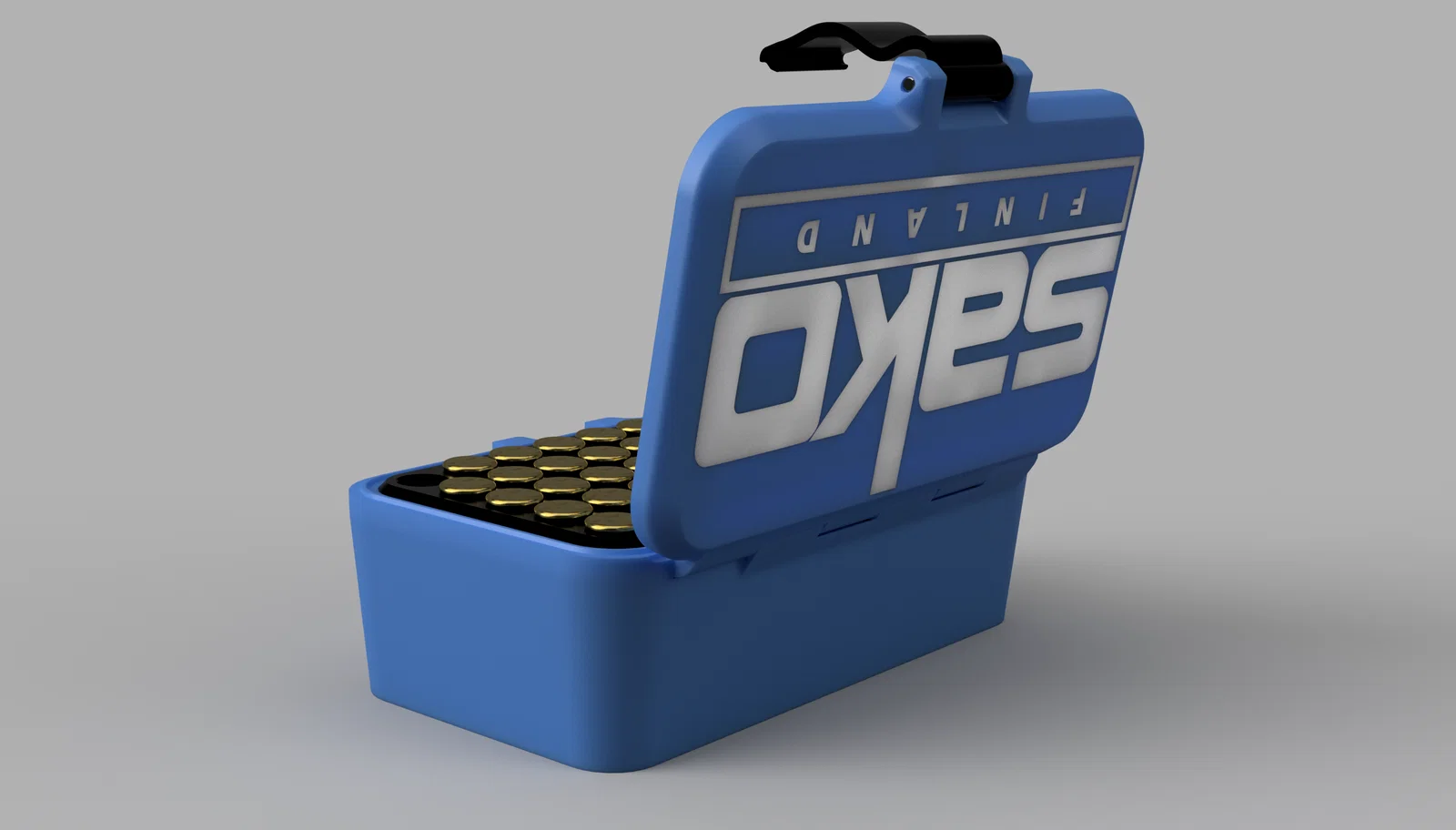

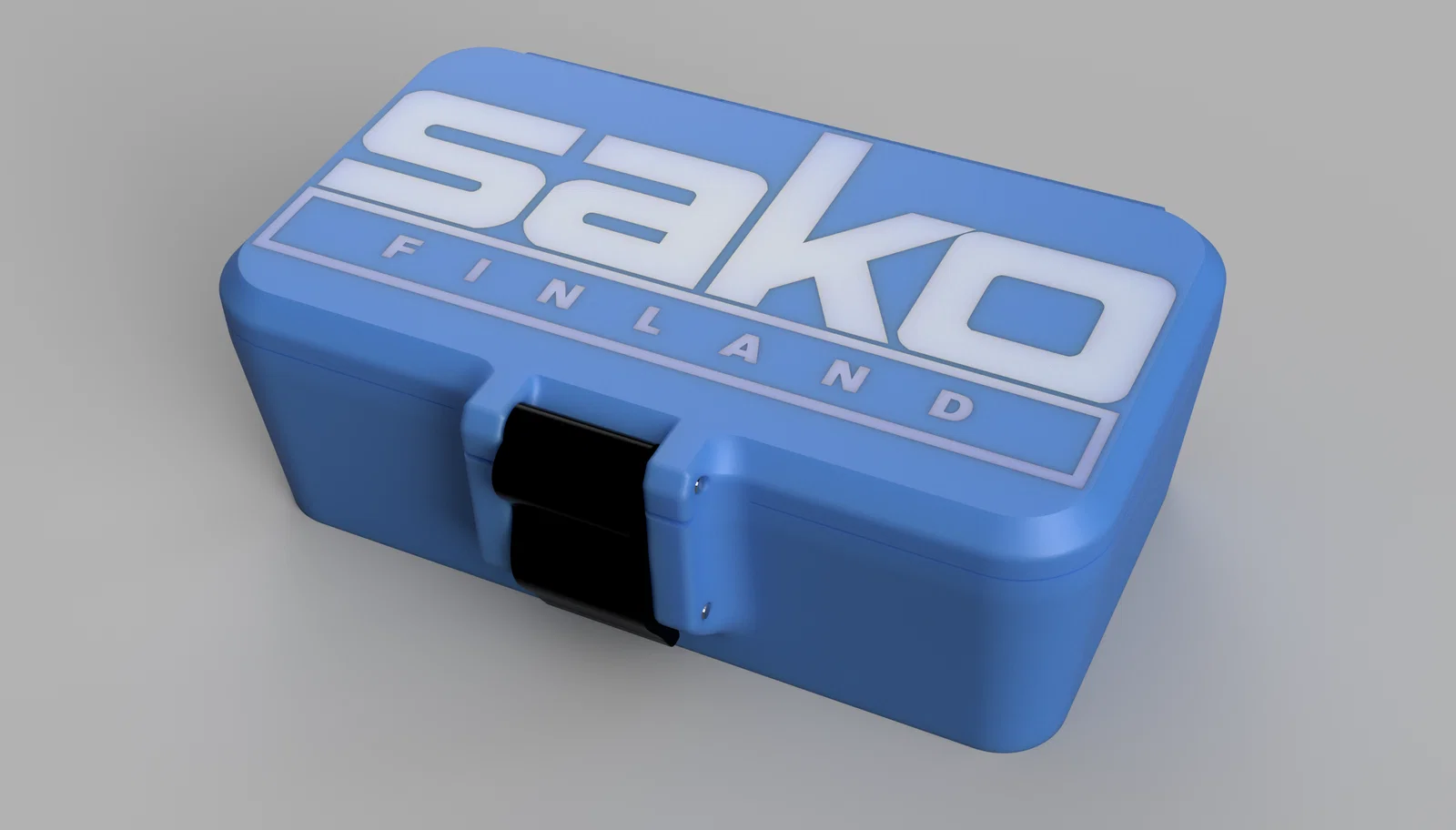

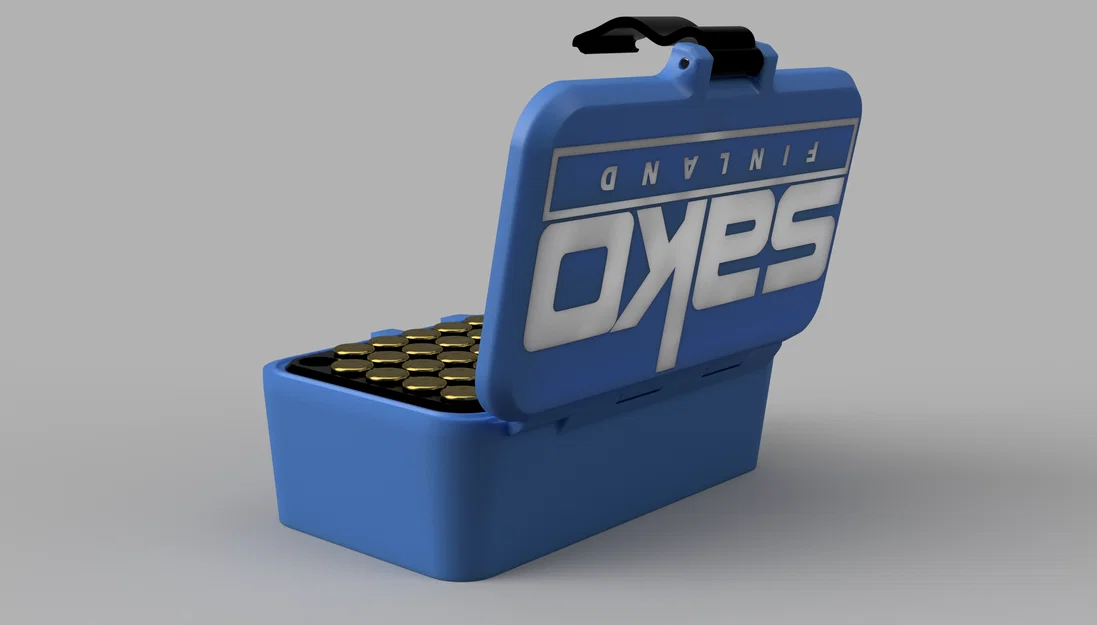

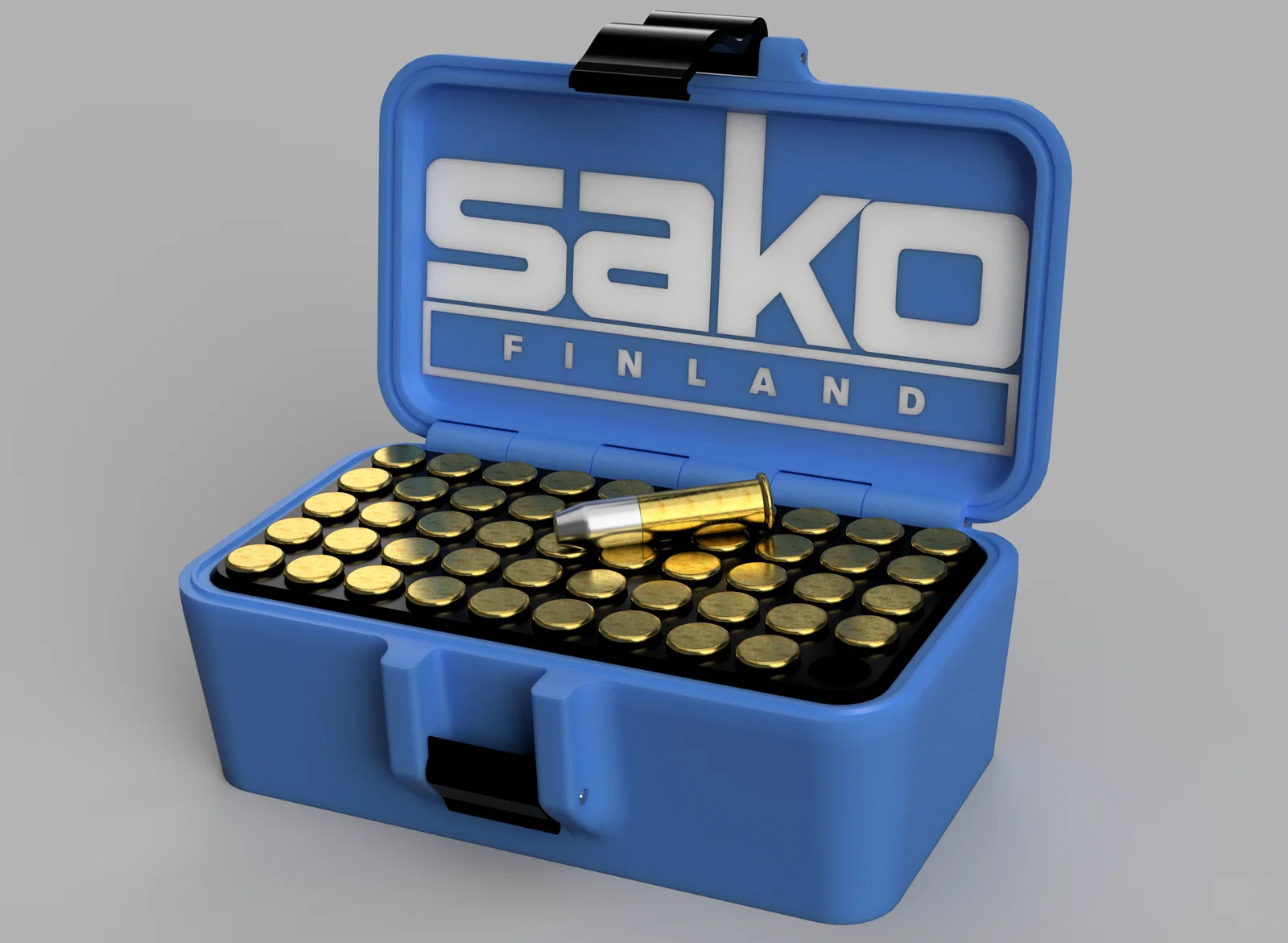

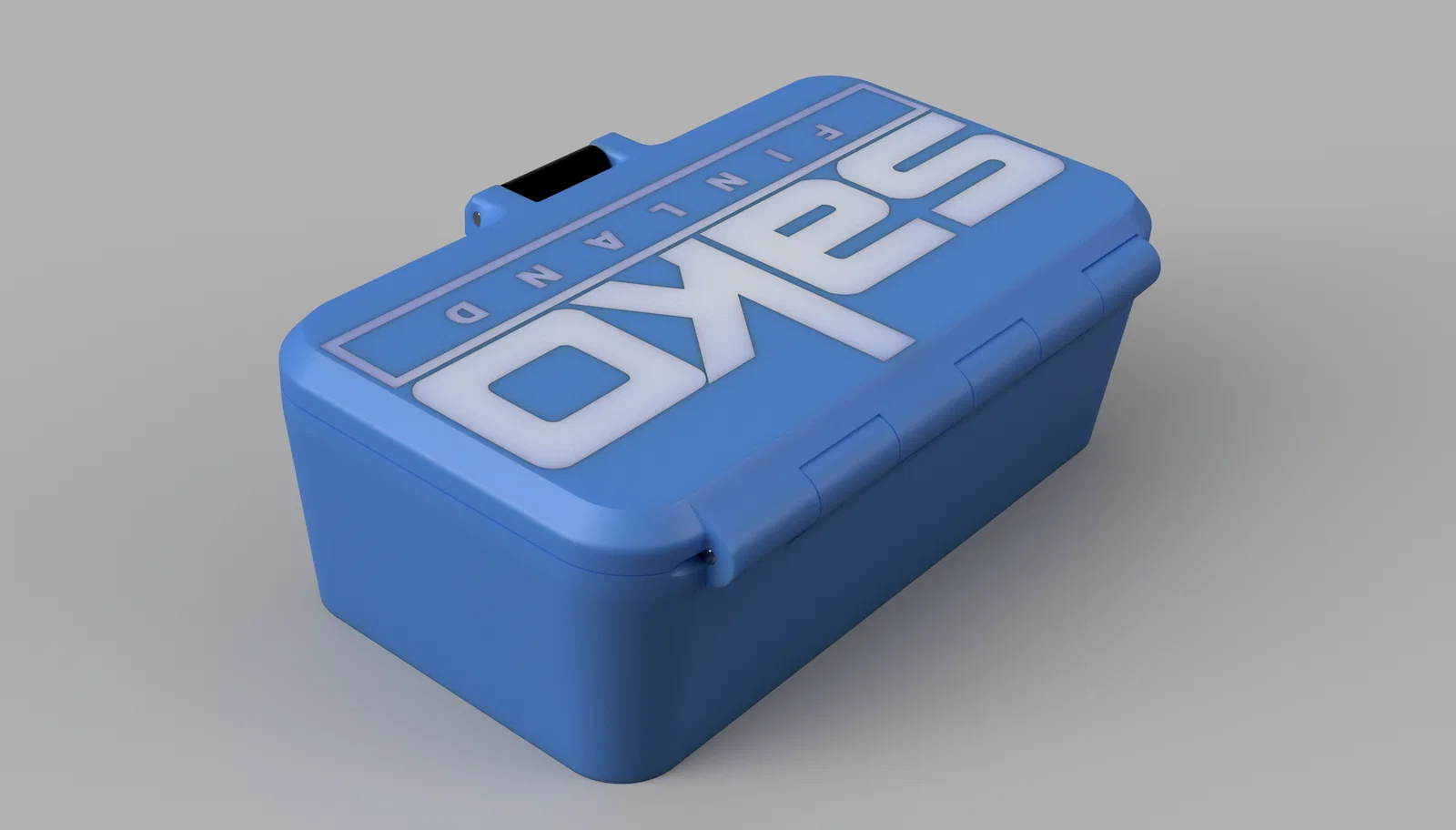

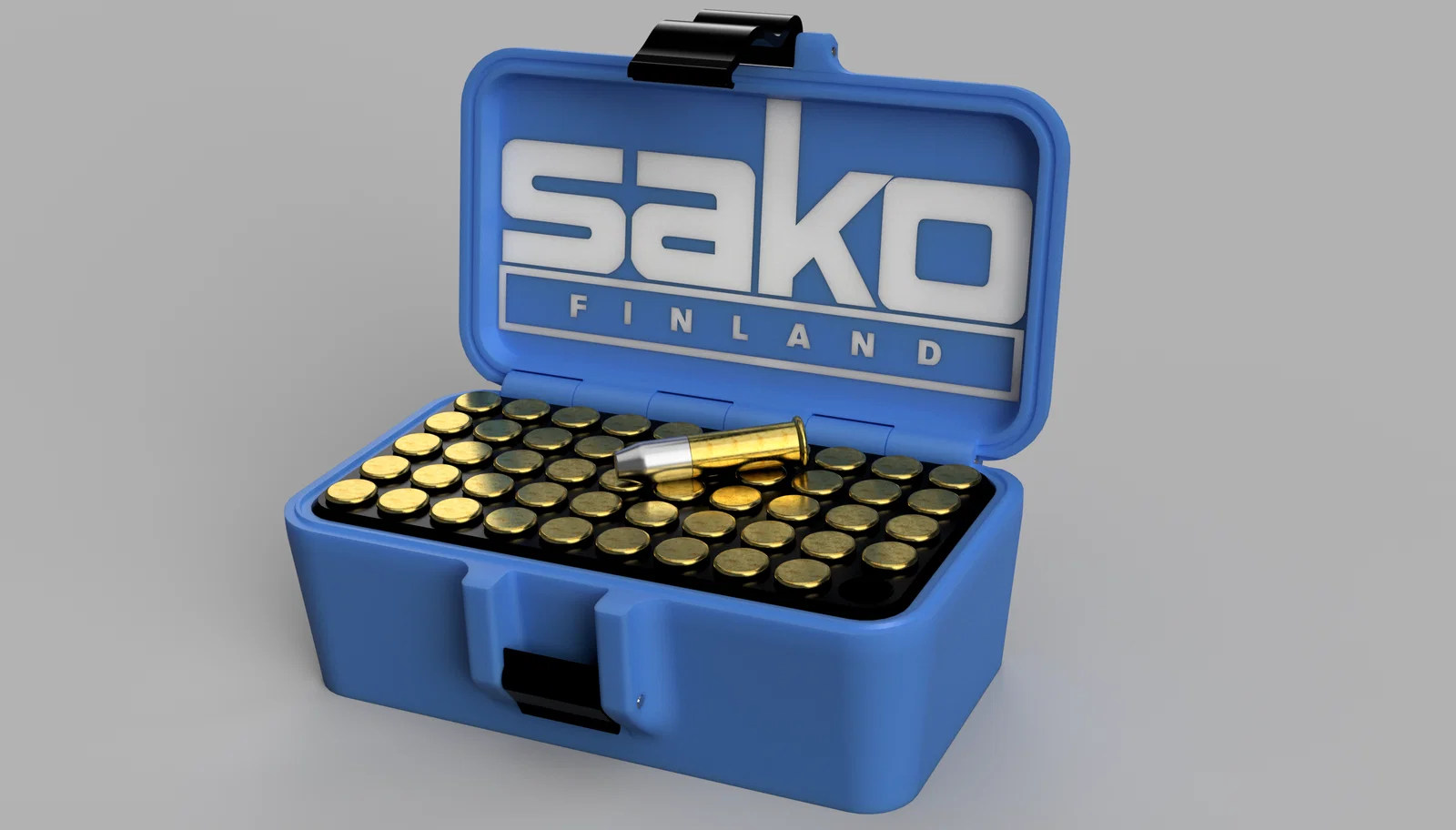

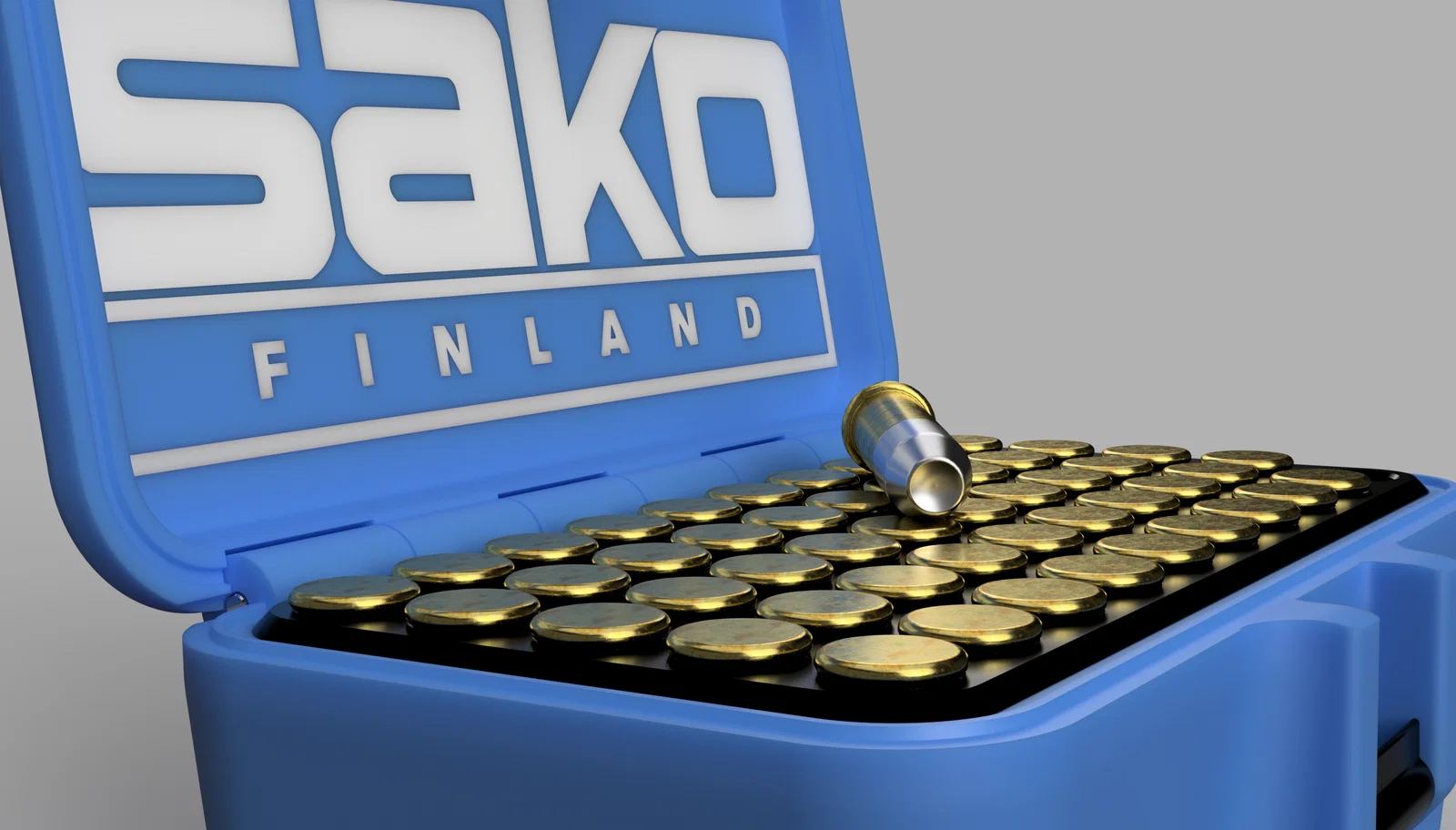

Hộp đạn .22lr SAKO trong series ammo box theo nhiều brand. Thiết kế chứa 50 viên, spacing 25,4×6,14 mm; tổng cao 28 mm. Có clearance 0,2 mm giảm kẹt gần bản lề; dùng chốt 1,6 mm (rod) cho latch/hinge.
Mô tả
Mình nhận được yêu cầu làm hộp đạn .22lr cho nhiều brand khác nhau từ mẫu hộp .22lr TIKKA, nên mình sẽ làm thành một series kiểu này và thêm vài mẫu khác mình cũng đang tính làm. Bạn cứ nhắn nếu có brand bạn thích mà mình chưa làm. Khoảng cách là 50 viên / 25,4 x 6,14 mm giữa mặt trên của insert và đáy. Tổng chiều cao là 28 mm tính từ nắp xuống đáy.
Mình có làm 2 cải tiến nhỏ. Mình chừa khe hở 0,2 mm giữa nắp và phần đáy để tránh bị kẹt/siết gần bản lề (tùy vật liệu có thể gặp nhiều hay ít). Phần tongue and groove vẫn giữ nguyên. Và mình chỉnh nhẹ phần nhìn (aesthetic) của bản lề. Ngoài ra thì nó y chang hộp .22lr TIKKA của mình.
Mình dùng chốt inox 1,6 mm loại tig-welding pin cho cơ chế khóa và bản lề. Nhưng que 1,6 mm nào cũng dùng ổn.
Bạn có thể in bằng bất kỳ vật liệu nào, nhưng mình khuyên nên in cái latch bằng ABS hoặc vật liệu tương tự.
Hy vọng bạn thích.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
