Vỏ (Housing) LM2596S Buck Converter
- Lượt tải
- 155
- Lượt thích
- 23
- Lượt coi
- 1.188
- Bản remix
- 0
- Bình luận
- 0
File 4 14,6 MB
- Cover_v3_1777259016.stlSTL · 4,1 MB
- Main_Housing_v3_1777259017.stlSTL · 8,7 MB
- Cover_v2_1777259019.stlSTL · 238,1 KB
- Main_Housing_v2_1777259021.stlSTL · 1,6 MB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #343752
- Danh mục
- DIY
- Ngày đăng
- Giấy phép
- CC BY-NC — Ghi công, phi thương mại
Mô tả

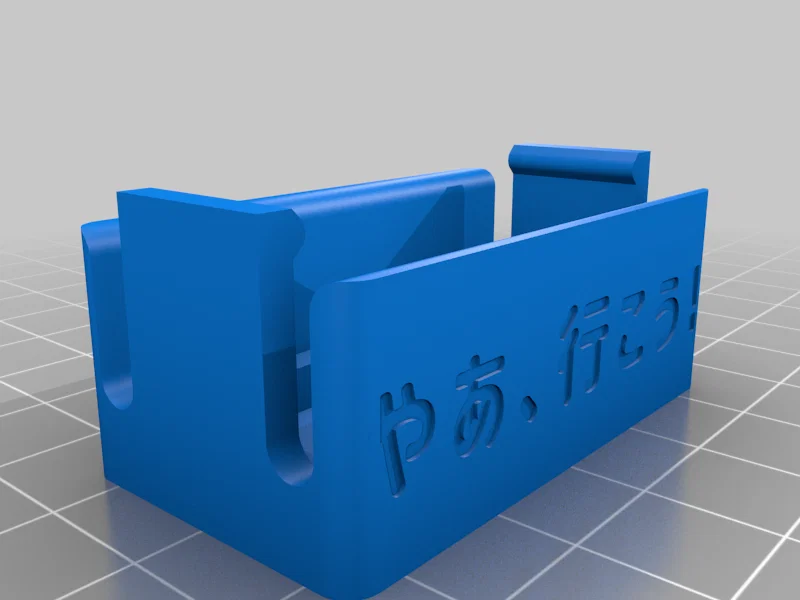

9 Apr 24 - Đã thêm phiên bản housing cải tiến, có thêm lỗ thông gió ở bên hông, cùng một vài cải thiện nhỏ như bo vát (chamfer) nhẹ ở tất cả các cạnh để model nhìn gọn và “mượt” hơn.

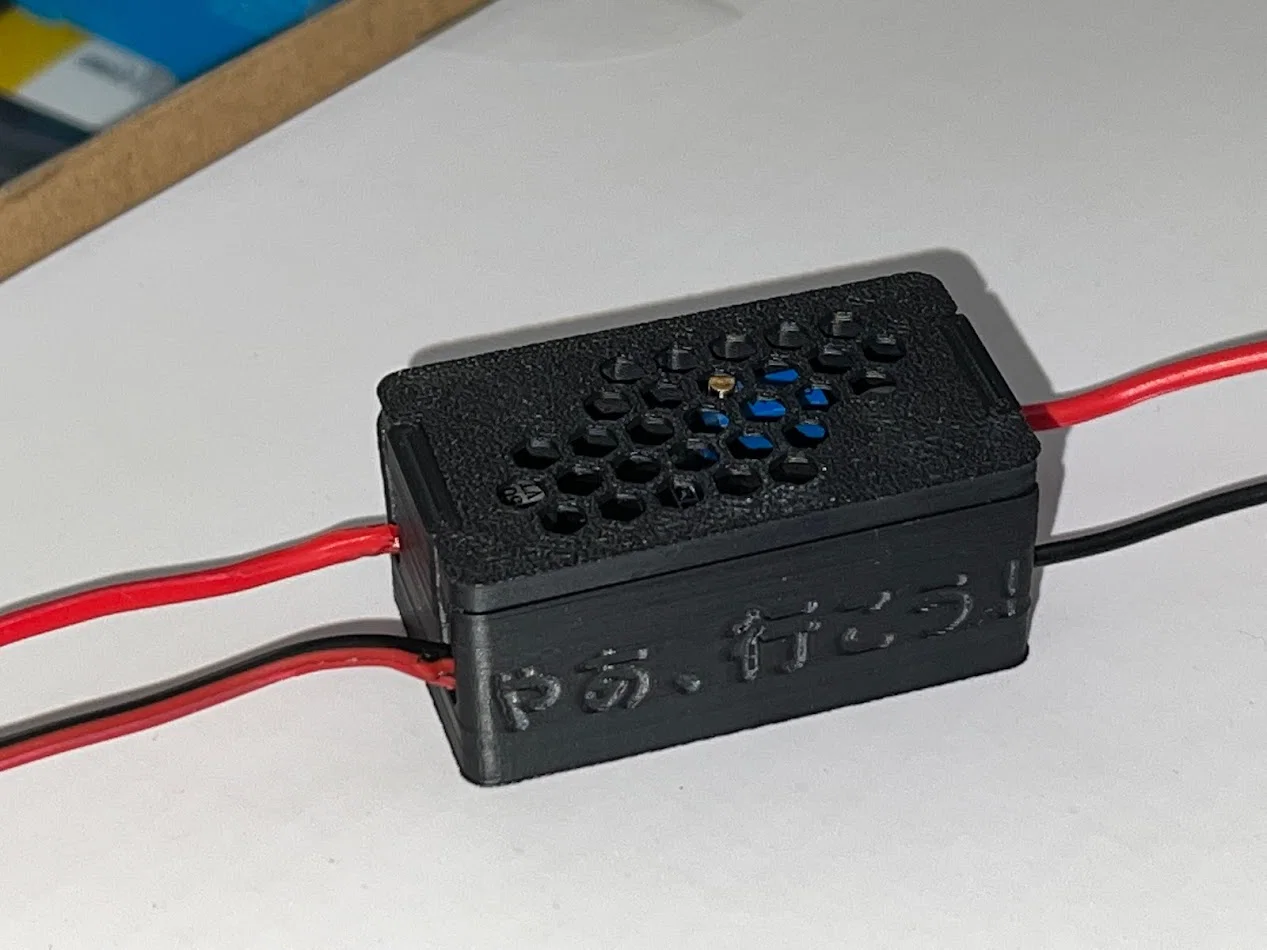

Mình chỉ cần một cái housing đơn giản cho buck converter. Chữ ở bên hông ghi “Ya ikou!” hoặc “Hey let's go!” → Trang của mình (www.yaikou.com)
Buck Converter(s) dùng: https://www.amazon.com/gp/product/B07QKHR6PY
Lắp ráp:

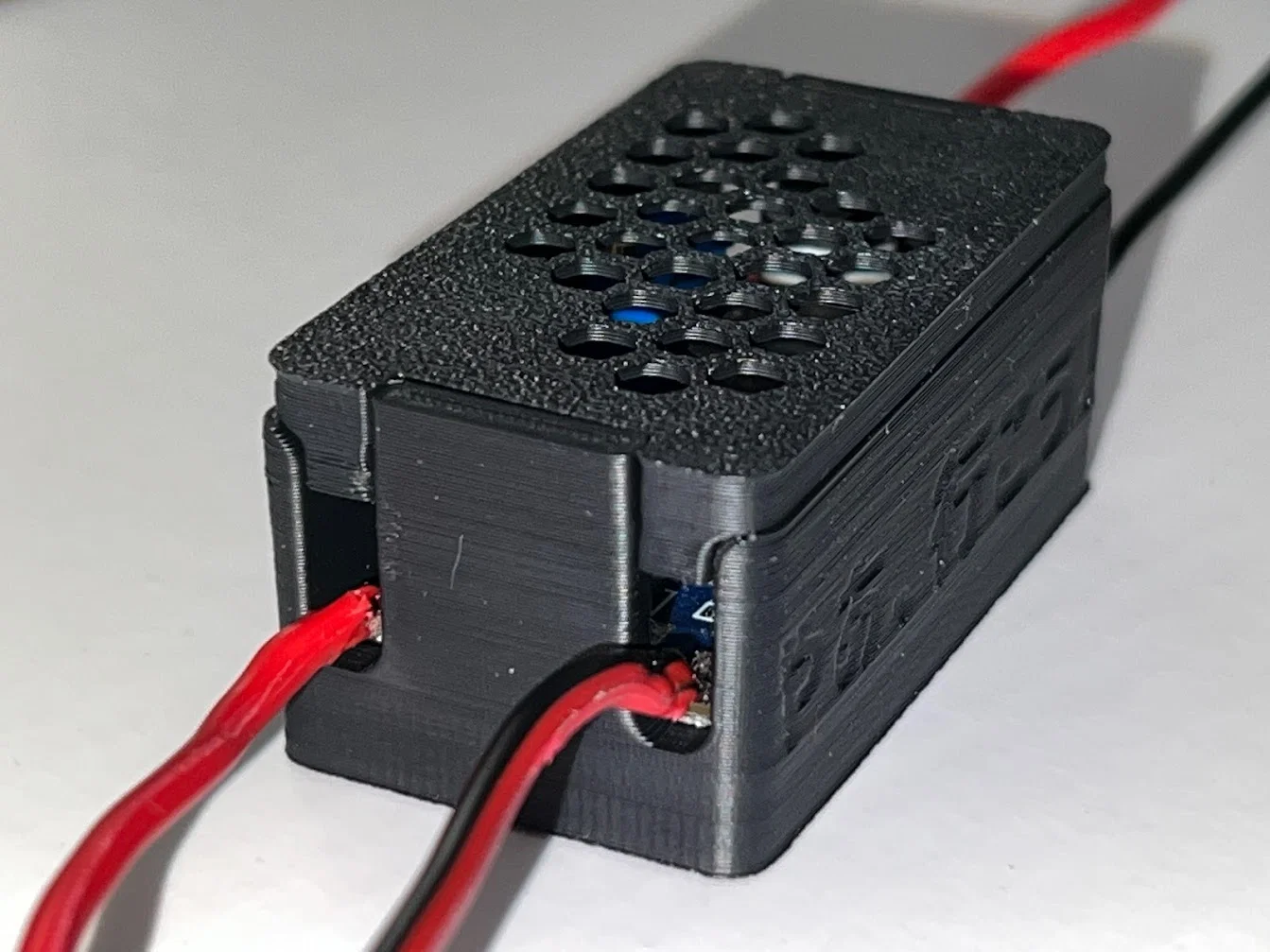

- Hàn dây vào mặt trên của các pad trước khi đặt vào housing
- PCBA chỉ cần 'cài' vào phía đáy

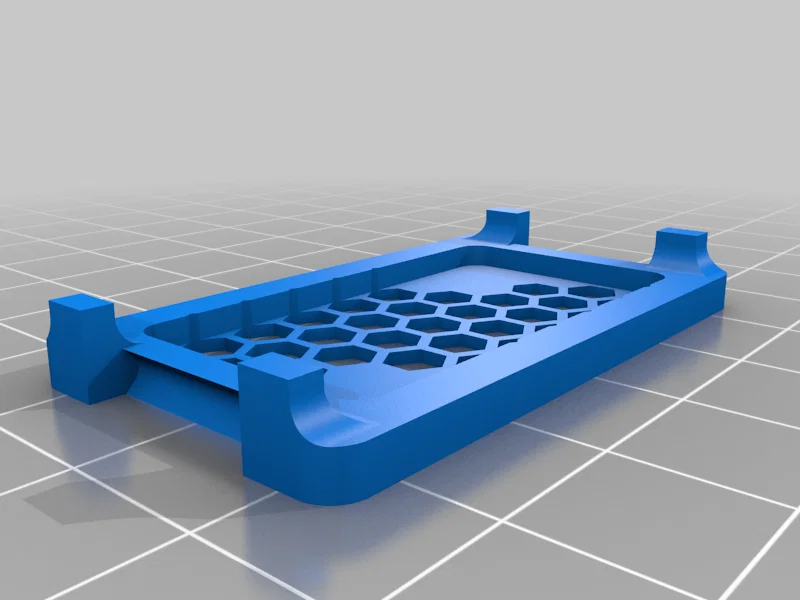

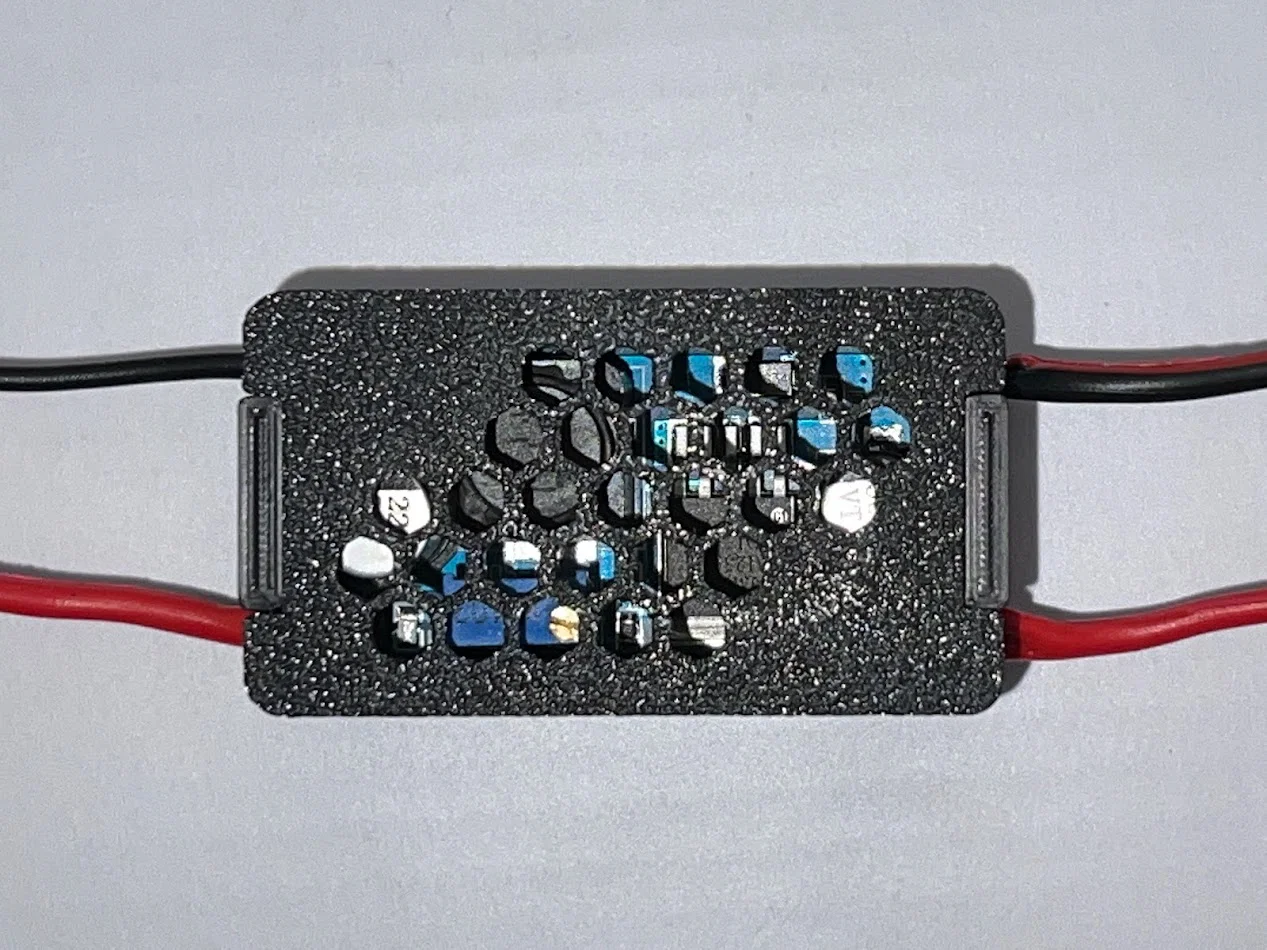

- Nắp (lid) bấm cài vào. Bạn có thể chỉnh điện áp thông qua khe thông gió trên nắp
- Dưới đáy có hai lỗ 3mm để bắt vít cố định housing
Trước khi cấp nguồn cho module, nhớ kiểm tra để vít không chạm/va vào mặt dưới của PCB. Mình chừa 4mm giữa phần “standoff” quanh viền và mặt dưới PCB, nhưng bạn vẫn nên kiểm tra các linh kiện xuyên lỗ (through-hole) có thể bị cấn.
Print Settings
Rafts:
Không
Supports:
Không
Filament: Any ABS, ASA, PETG, PLA Any
Category: Electronics
Thông số in
- Định dạng
- stl
- Số file mô hình
- 4
- Tổng dung lượng
- 14,6 MB
- File lớn nhất
- 8,7 MB
