Bộ sưu tập biểu tượng cấm theo tiêu chuẩn ISO 7010

Chào mọi người,

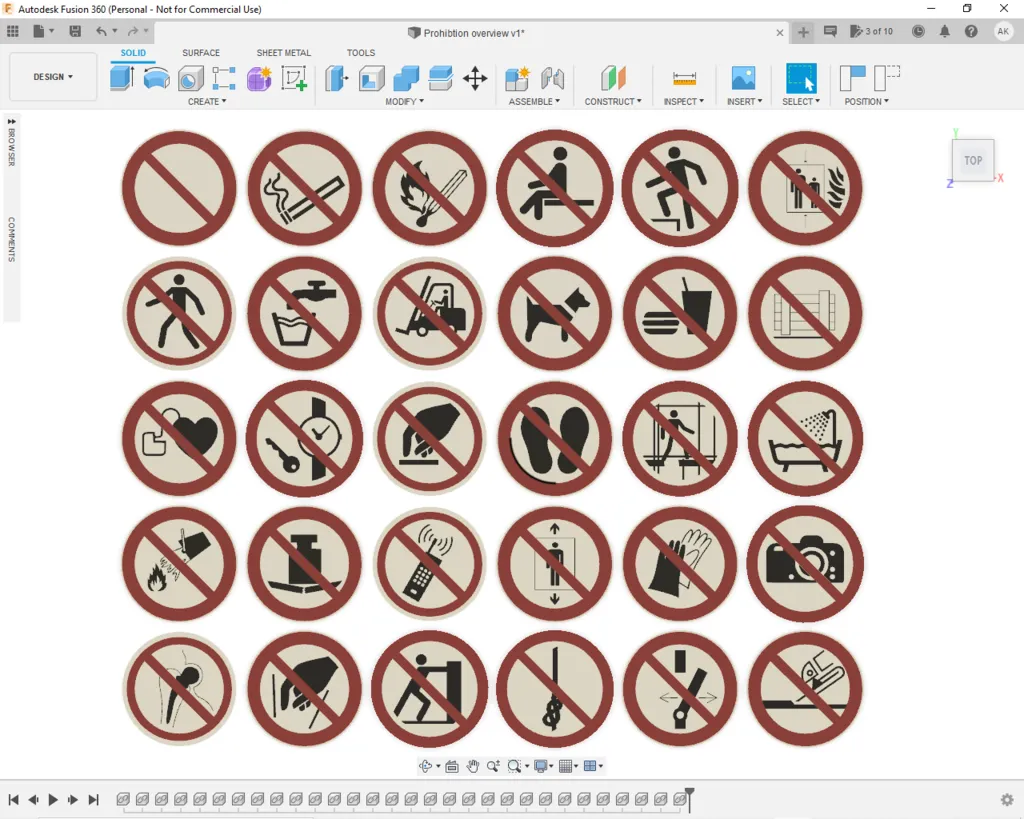

đây là một bộ sưu tập các biểu tượng cấm theo tiêu chuẩn ISO 7010 chưa (chưa) hoàn chỉnh. Đây không phải là tất cả các biểu tượng, nhưng là những biểu tượng phổ biến nhất và những biểu tượng mà tôi có thể dễ dàng truy cập qua Wikimedia (liên kết bên dưới). Nếu bạn thấy thiếu một ký hiệu và cũng có nguồn tốt cho biểu tượng đó (tốt nhất là .svg hoặc .png độ phân giải cao) vui lòng liên hệ với tôi. Chúng ta có thể thêm nhiều biểu tượng theo thời gian và hoàn thiện bộ sưu tập này. In bằng PLA, chúng rẻ, bền, tái sử dụng được và kháng hóa chất.

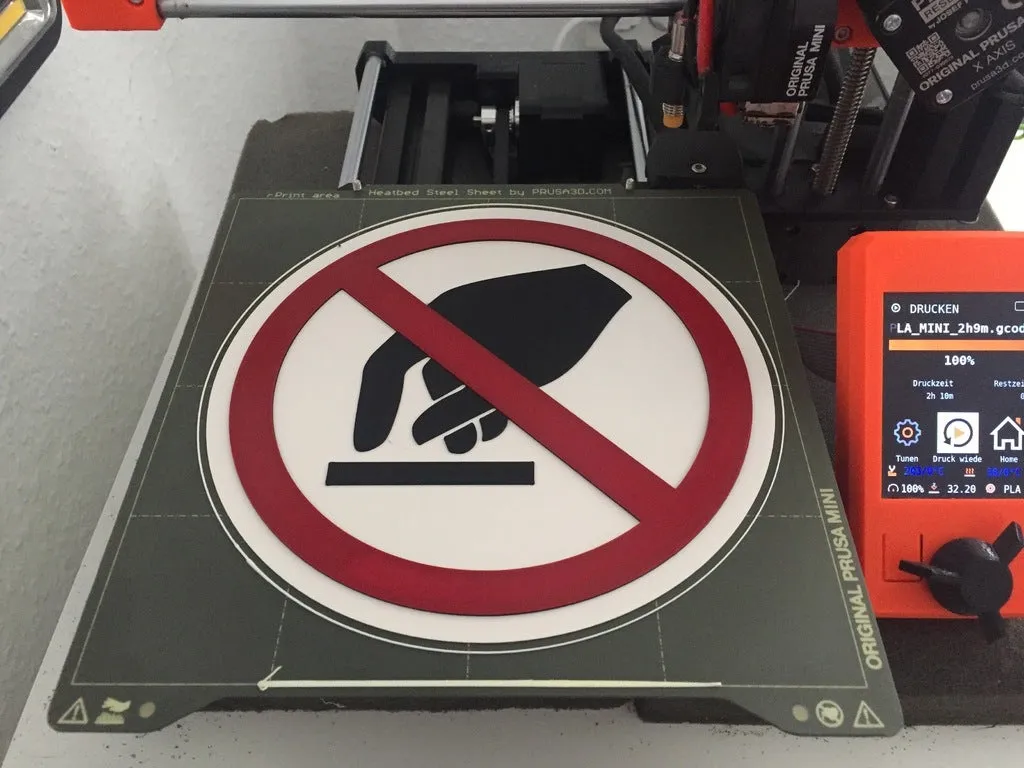

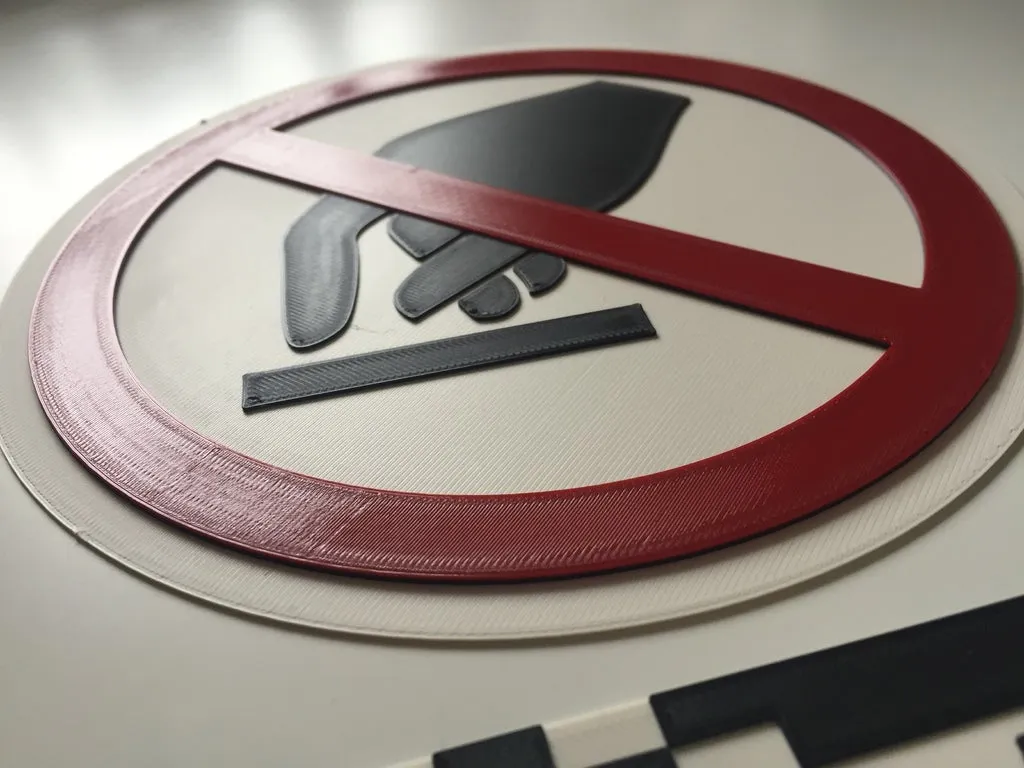

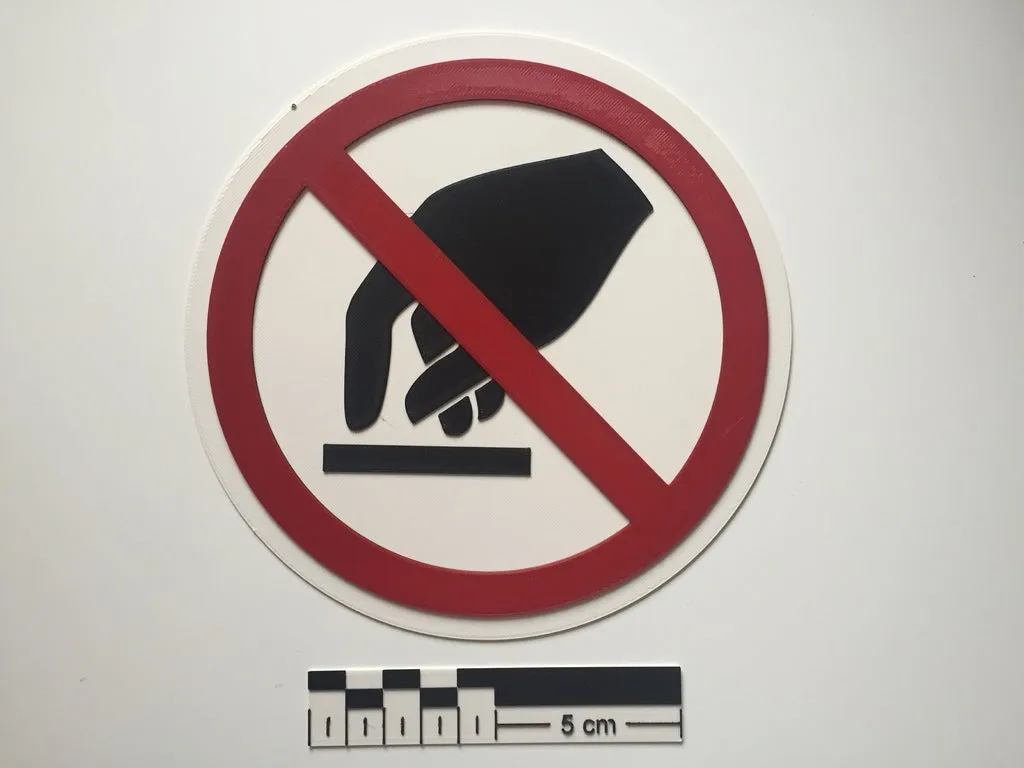

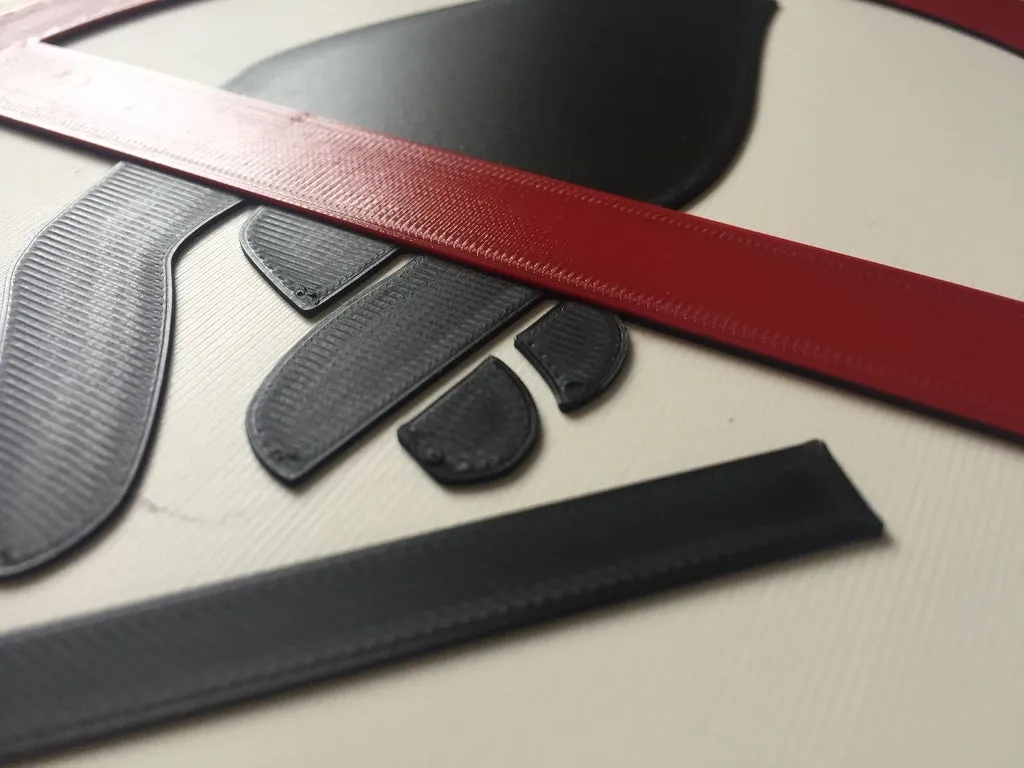

Hãy thoải mái để lại phản hồi và gợi ý cho tôi và cho tôi xem các bản in của bạn, tôi rất tò mò. Tôi cũng sẽ không in tất cả các ký hiệu một mình, vì tôi không muốn lãng phí vật liệu chỉ để chụp một hoặc hai bức ảnh. Nhưng sẽ thật tốt nếu bạn chia sẻ kinh nghiệm của mình. Tôi đã in P010 như một mẫu. Màu đỏ gần như chính xác như nó nên có (PLA của tôi là RAL 3002 so với RAL 3001 được đề xuất). Đối với màu trắng và đen, bạn có thể sử dụng bất kỳ filament nào tốt.

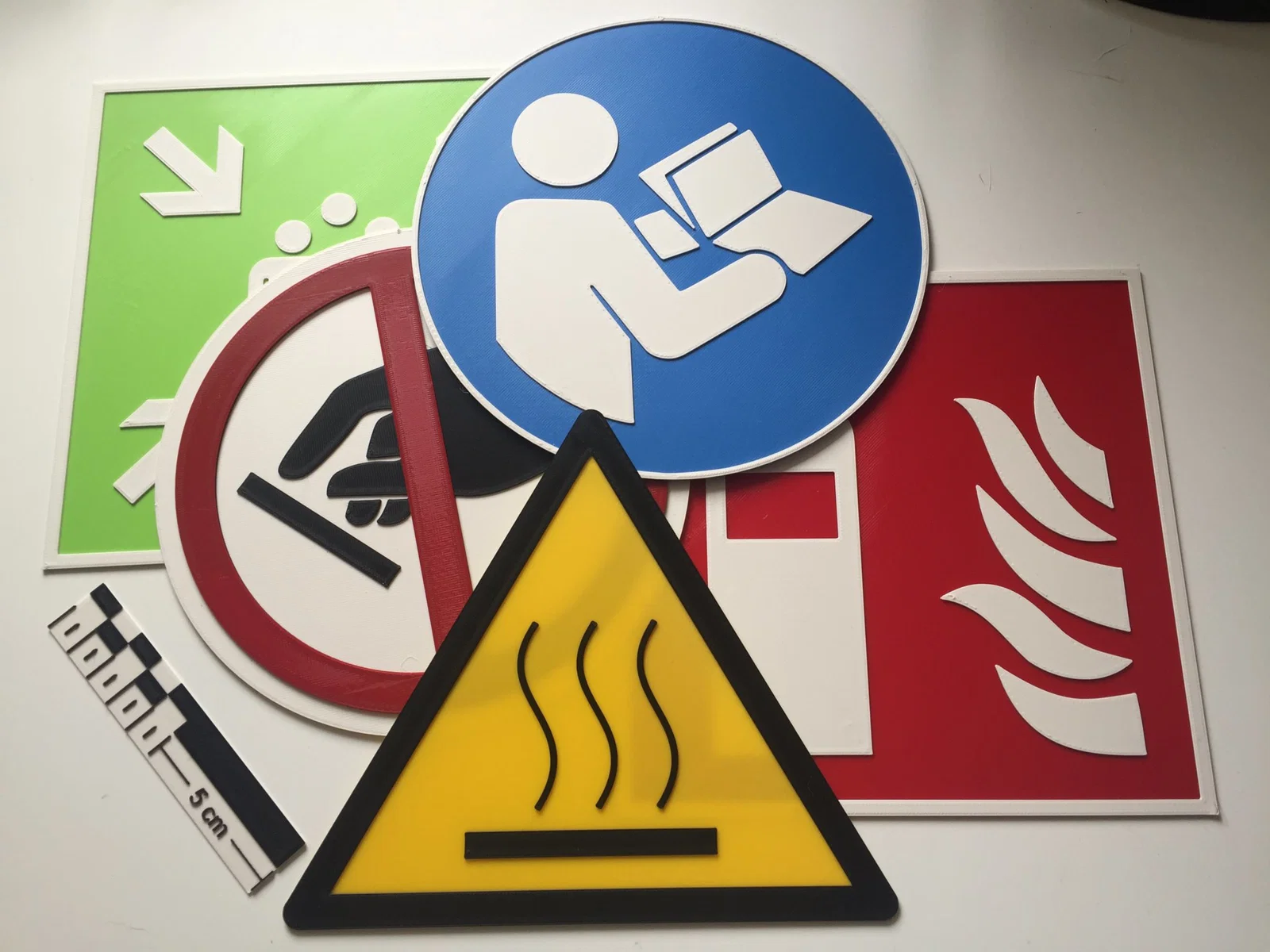

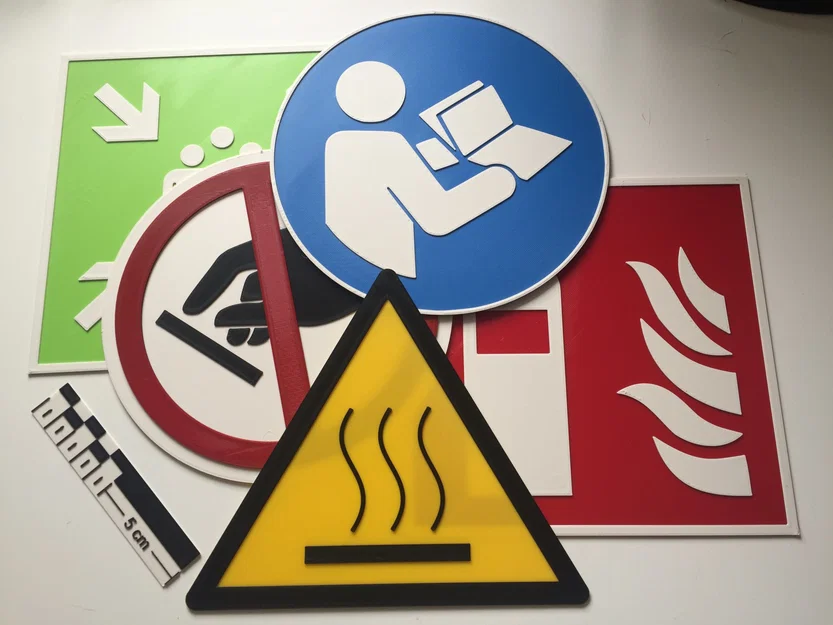

Xem thêm các bộ sưu tập ISO 7010 khác của tôi:

Bộ sưu tập Biểu tượng Khẩn cấp:
https://www.thingiverse.com/thing:4830734

Bộ sưu tập Biểu tượng Lửa:
https://www.thingiverse.com/thing:4830768

Bộ sưu tập Biểu tượng Bắt buộc:
https://www.thingiverse.com/thing:4832942

Bộ sưu tập Biểu tượng Cảnh báo:
https://www.thingiverse.com/thing:4834030

Cấu trúc tệp:

Có rất nhiều tệp, tôi biết, nhưng nó có hệ thống, mỗi ký hiệu có 4 tệp:

1. .stl - Mesh
2. .3mf - Prusa Sclic3r 2.3 với các thay đổi màu
3. f3d - Tệp Fusion360
4. .step - Để sử dụng trong phần mềm CAD khác

In ấn:

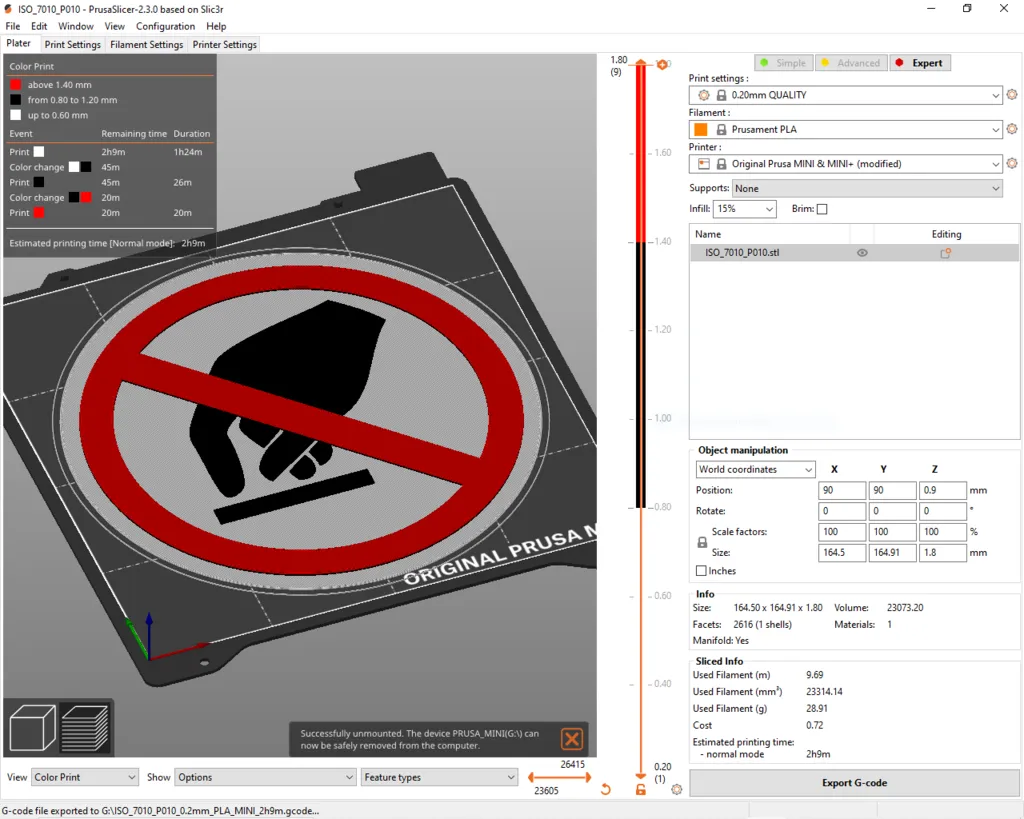

Thời gian in thường là <2.5 giờ. Các ký hiệu được thiết kế để in với chiều cao lớp 0.2 mm. Do đó, nền trắng là 3 lớp (0.6 mm) và các biểu tượng đen là 3 lớp khác (0.6 mm) và cuối cùng phần đỏ là 3 lớp khác (0.6 mm). Hình tròn luôn có đường kính 170 mm. Các thay đổi màu đã được thêm vào trong các tệp .3mf theo thứ tự trắng, đen và đỏ. Ngoại trừ P001 chỉ có trắng và đỏ.

Cũng hãy cẩn thận khi gỡ bỏ biển báo khỏi bàn in và chắc chắn để phần đó nguội trước khi gỡ bỏ. Bởi vì các biển báo chỉ có một nền tảng 3 lớp, chúng có thể bị hỏng hoặc cong rất dễ dàng khi còn ấm.

Vật liệu:

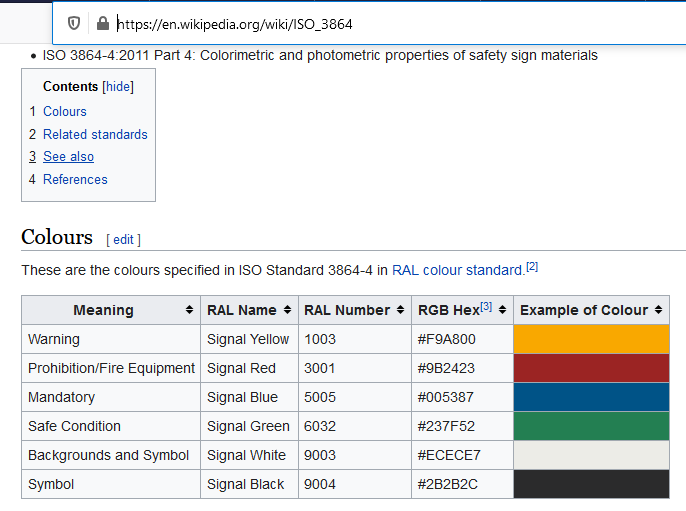

Vui lòng sử dụng PETG hoặc các vật liệu chống UV khác nếu bạn muốn sử dụng các biển báo ngoài trời. Đối với mục đích trong nhà, PLA là đủ tốt. Chi phí cho mỗi bản in là < 1€ cho PLA thông thường. Các màu sắc nên được chọn sao cho gần với các màu RAL của tiêu chuẩn ISO 3684 (liên kết bên dưới, hoặc hình ảnh bên trên). Một số nhà sản xuất filament công bố màu RAL trong thông số kỹ thuật của vật liệu của họ. Tôi thường sử dụng "Das-Filament". Một số PLA của họ gần giống với các màu RAL được đề xuất cho các biểu tượng an toàn. Hãy cẩn thận khi chọn màu sắc.

Thiết kế:

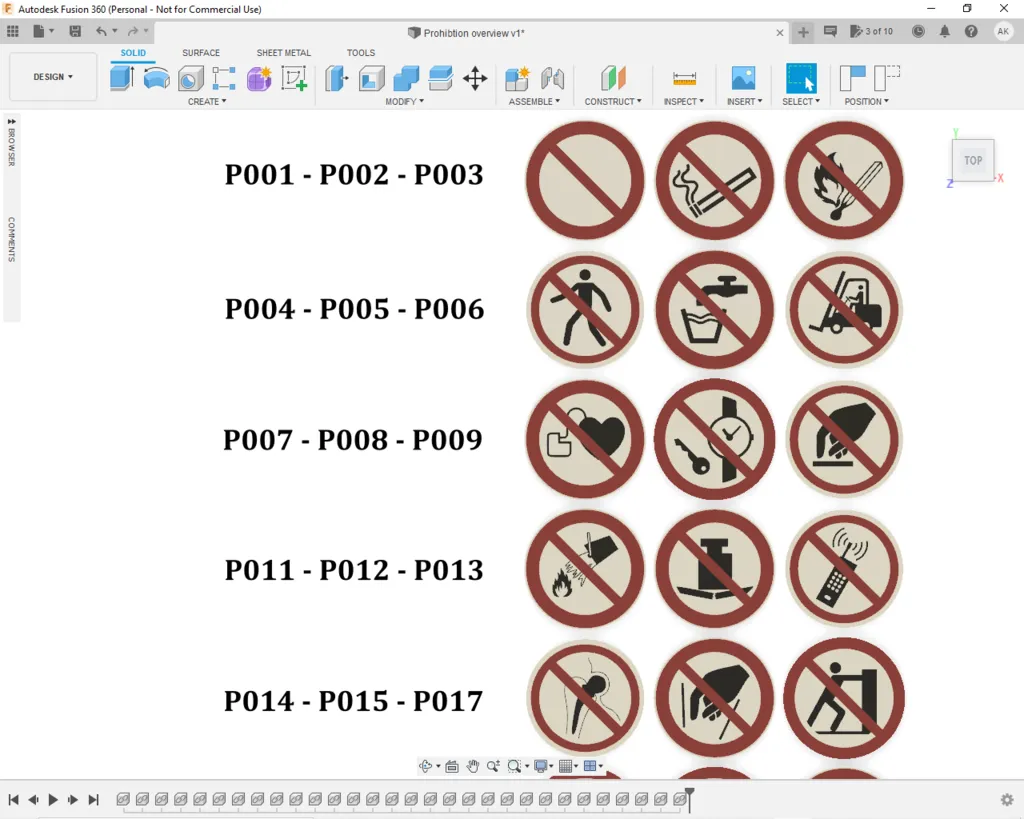

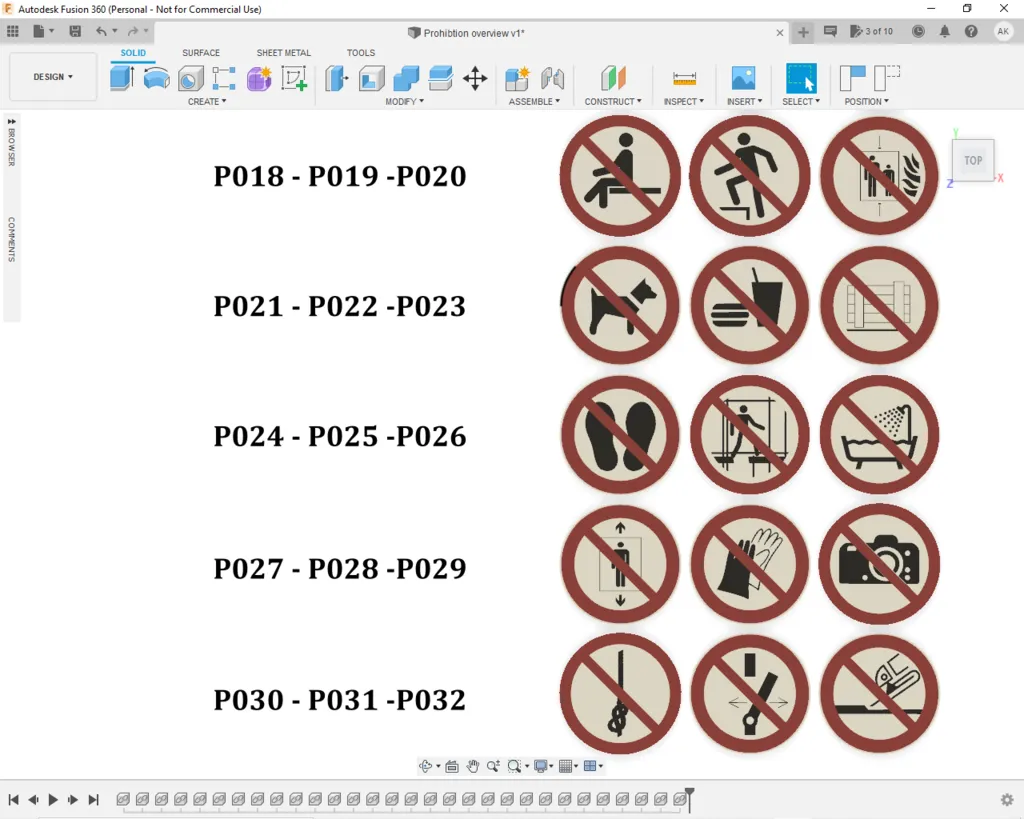

Tôi đã lấy các tệp .svg từ Wikimedia (liên kết bên dưới) và điều chỉnh chúng thành đường kính 170 mm bằng cách sử dụng inkscape (liên kết bên dưới). Phiên bản đã được điều chỉnh sau đó được tải vào Fusion360, nơi mà hồ sơ cơ bản được đùn theo hướng âm -0.6 mm và các phần màu đen được đùn theo hướng dương +0.6 mm và phần màu đỏ thêm +0.6 mm trên bề mặt vật liệu màu đen. Cuối cùng, tôi đã thêm màu sắc vào các mặt của thân biển báo, mỗi biển báo là một thân. Hãy thoải mái thay đổi các biển báo, nhưng nếu bạn làm vậy, hãy chia sẻ các tệp của bạn cho mọi người khác.

Liên kết:

Wikipeda Entry ISO7010: https://en.wikipedia.org/wiki/ISO\_7010

Màu sắc cho biển báo an toàn https://en.wikipedia.org/wiki/ISO\_3864

Nguồn Wikimedia của .svg: https://commons.wikimedia.org/wiki/Category:ISO\_7010\_safety\_signs\_%28vector\_drawings%29

https://en.wikipedia.org/wiki/File:ISO\_7010\_E007.svg

inkscape https://inkscape.org/de/

Cách thay đổi màu: https://www.help.prusa3d.com/en/article/color-change\_1687

Filament Đỏ (RAL 5015): https://www.dasfilament.de/filament-spulen/pla-1-75-mm/132/pla-filament-1-75-mm-kirschrot?c=11

Filament Trắng: https://www.dasfilament.de/filament-spulen/pla-1-75-mm/349/pla-filament-1-75-mm-tonweiss-matt?c=11

Filament Đen: https://www.dasfilament.de/filament-spulen/pla-1-75-mm/363/pla-filament-1-75-mm-schwarz-matt?c=11
