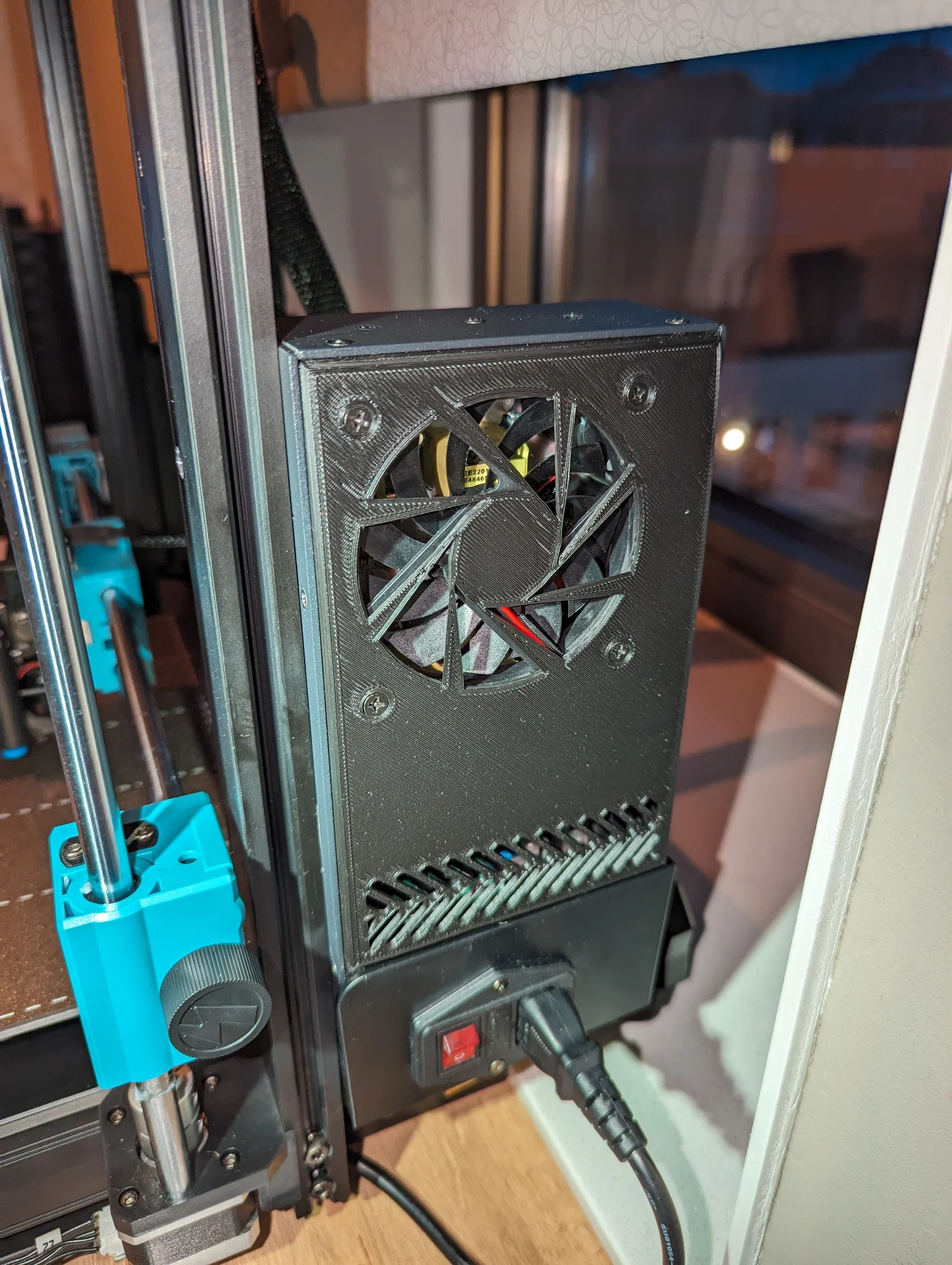

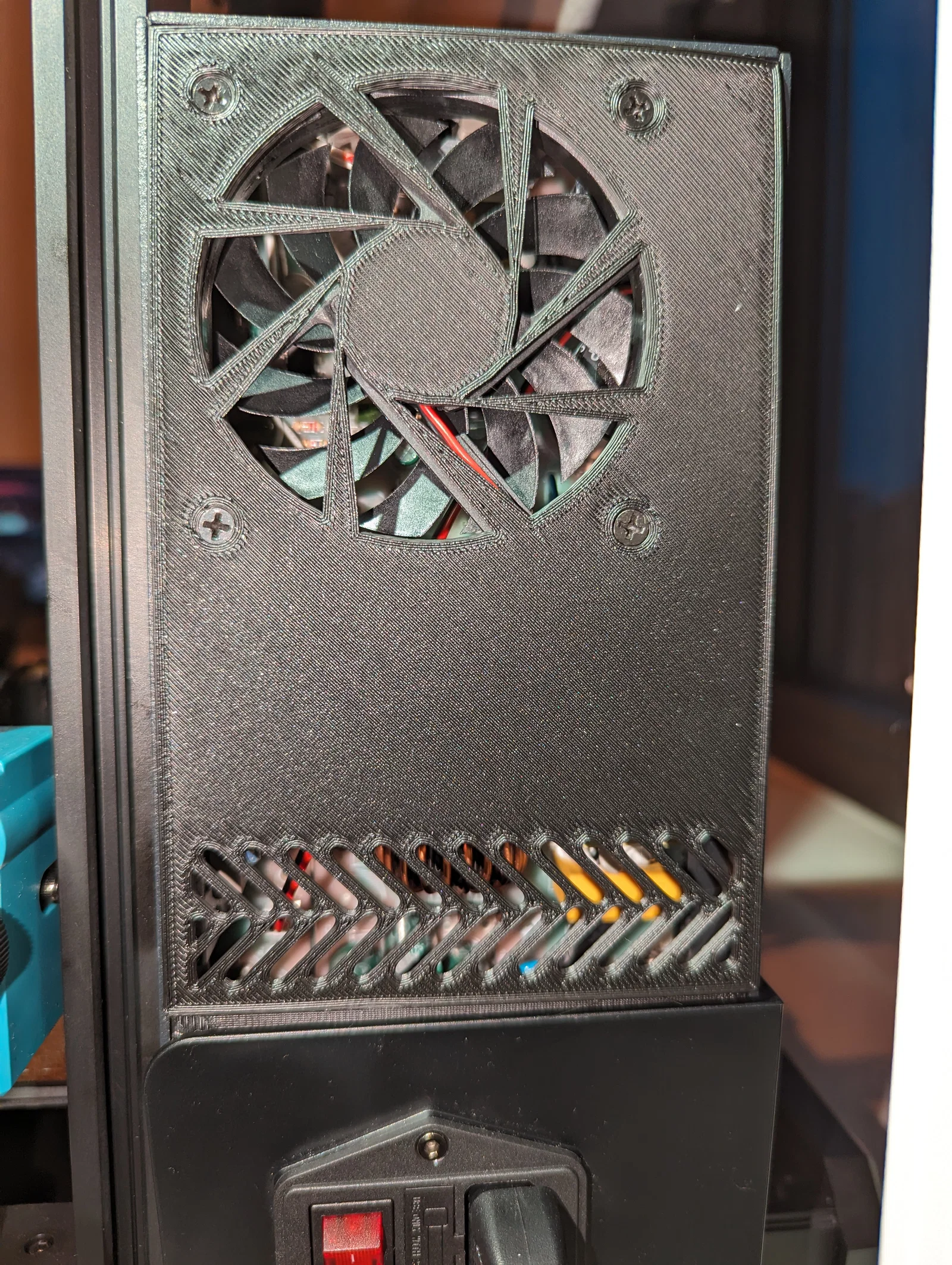

Nắp che PSU gắn quạt 80mm cho Sovol SV06/SV06 Plus

Vì sao nên dùng cái này?

Quạt zin cực kỳ ồn và khó chịu, nên mình chọn đổi qua quạt lớn hơn và chạy rpm thấp hơn.

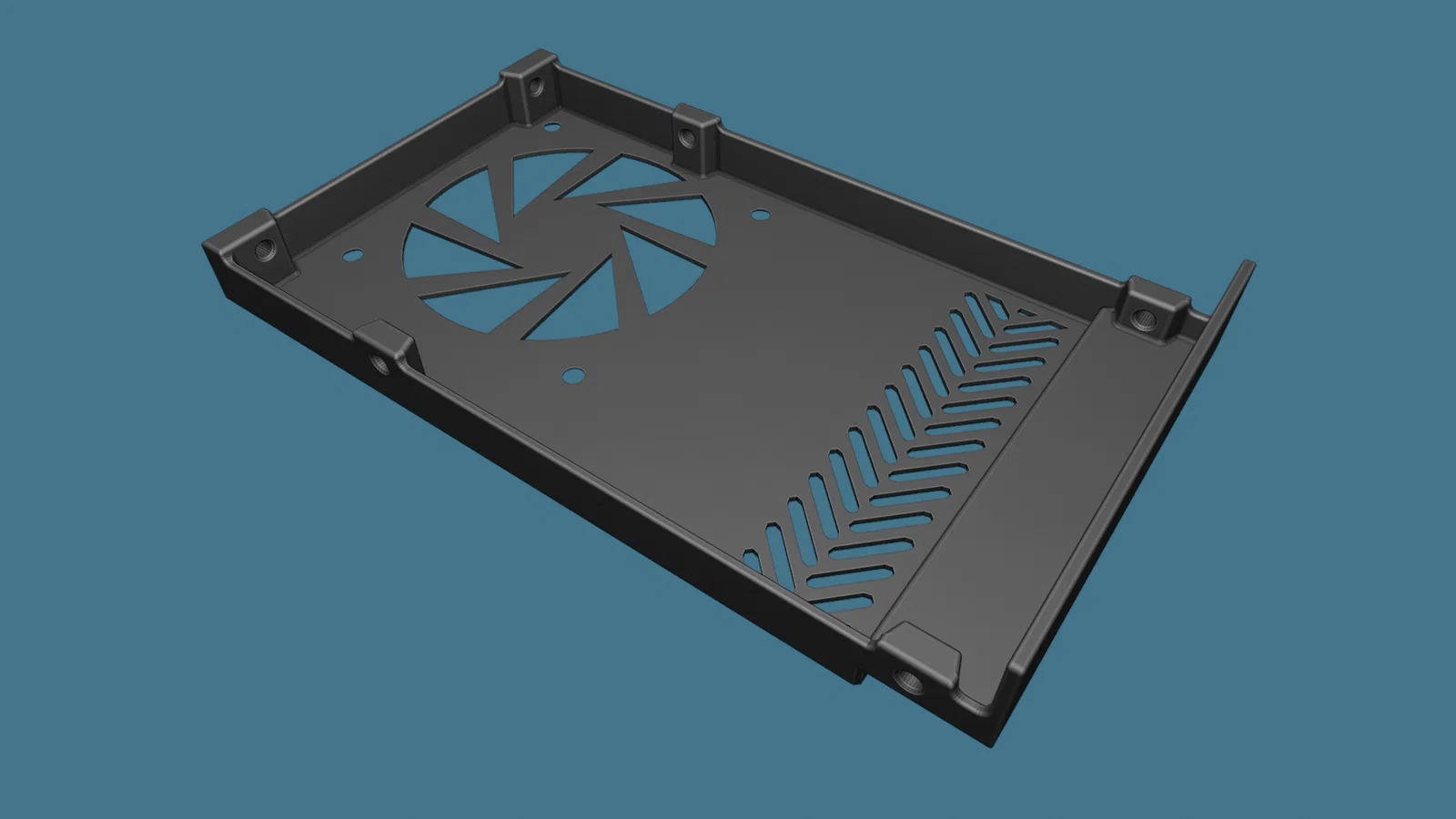

Với món này, bạn có thể gắn quạt 80x10 mm 24V vào bên trong nắp PSU. Cũng có chỗ để thêm buck converter nếu bạn dùng quạt không phải 24V. Mình không làm sẵn ngàm/bát gắn converter vì mình dùng quạt 24V.

Nắp này dùng được cho:

CHENGLIANG P360W24V của SV06
CHENGLIANG P500W24V của SV06 Plus
và có lẽ* còn nhiều loại khác, vì mấy PSU này nhìn khá “generic”. *(chưa test)

Bạn sẽ cần:

1x quạt 80x10 mm (mình mua cái này trên amazon)
6x M3 Threaded heat inserts
6x vít M3 đầu bằng ngắn (thường bạn đã có sẵn từ nắp zin)
4x vít M5 đầu bằng (vít quạt)

Chỉnh sửa

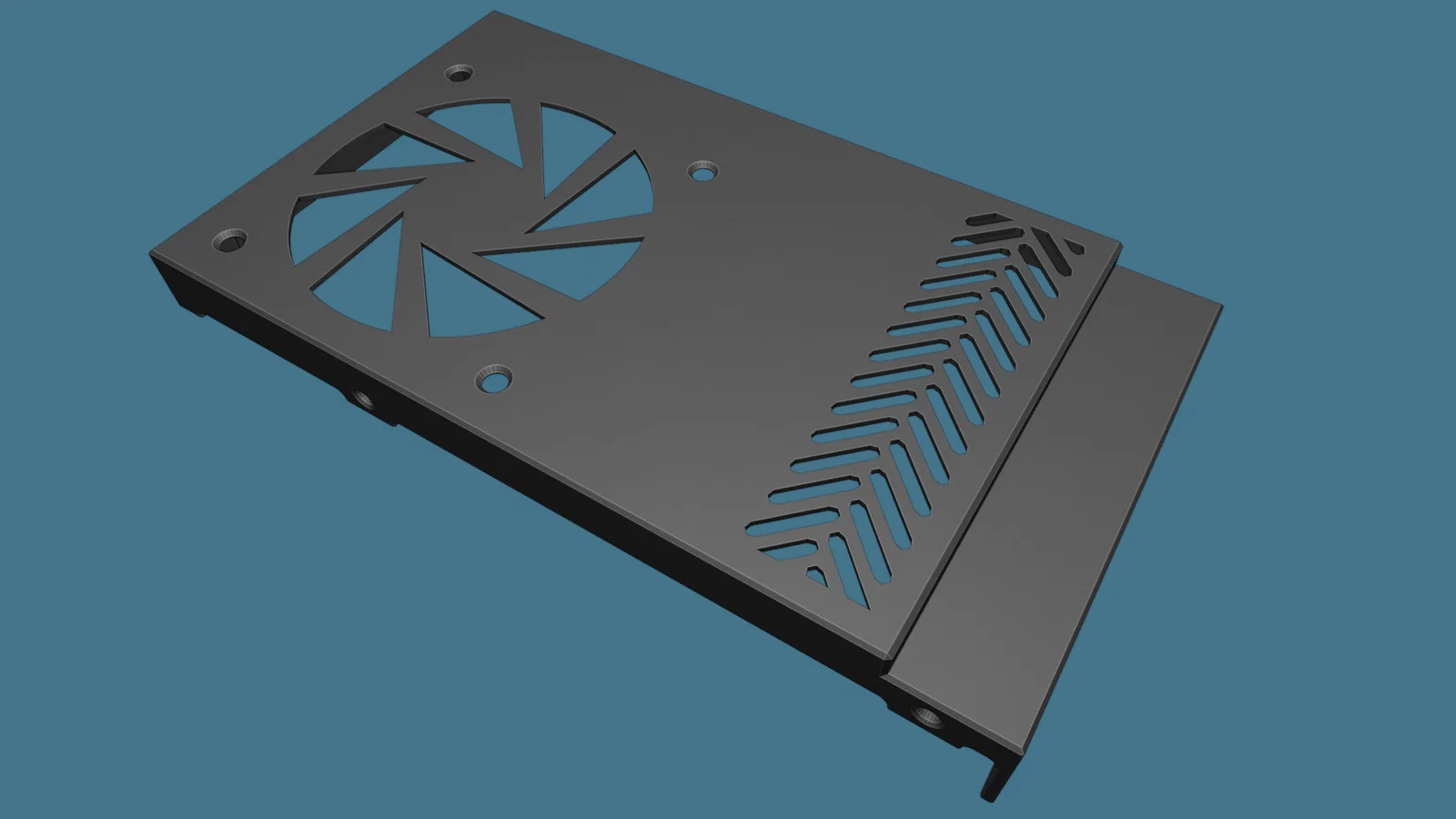

Mình đã tinh chỉnh model sau khi in bản của mình để cải thiện ngoại hình và khả năng in. Không còn mép nghiêng ở lưới quạt, không còn bevel ở lưới quạt, và sửa vài lỗi hình học nhỏ.

Print setting

Bắt buộc dùng supports!
Khuyến nghị có infill, 30–50% cho phần gắn threaded inserts
2 perimeter walls với layer 0.2; nhiều hơn có thể tạo ra phần gap fill không mong muốn

Remixed from

Thomas Albrecht

!! Lưu ý nguy hiểm !!

Bạn không cần tháo board ra khỏi vỏ (chỉ tháo nắp), nhưng vẫn sẽ làm việc với nguồn 110/230V, nên phải cực kỳ cẩn thận. Làm ẩu có thể dẫn đến tử vong hoặc chấn thương nghiêm trọng.
