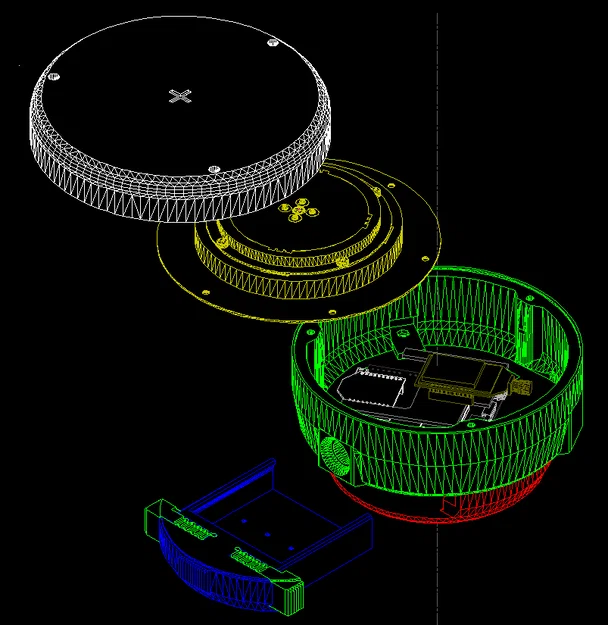

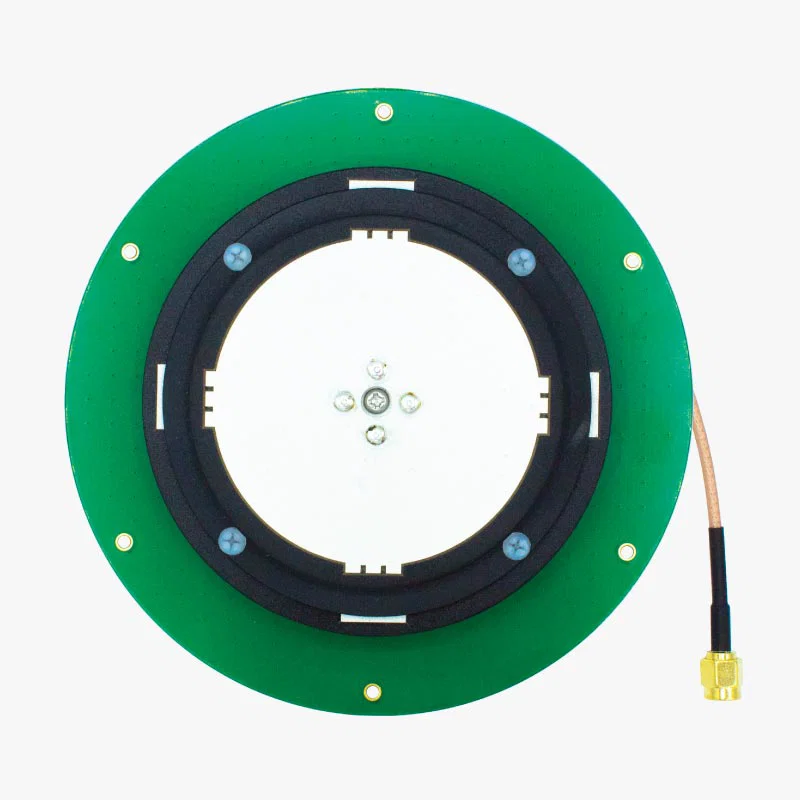

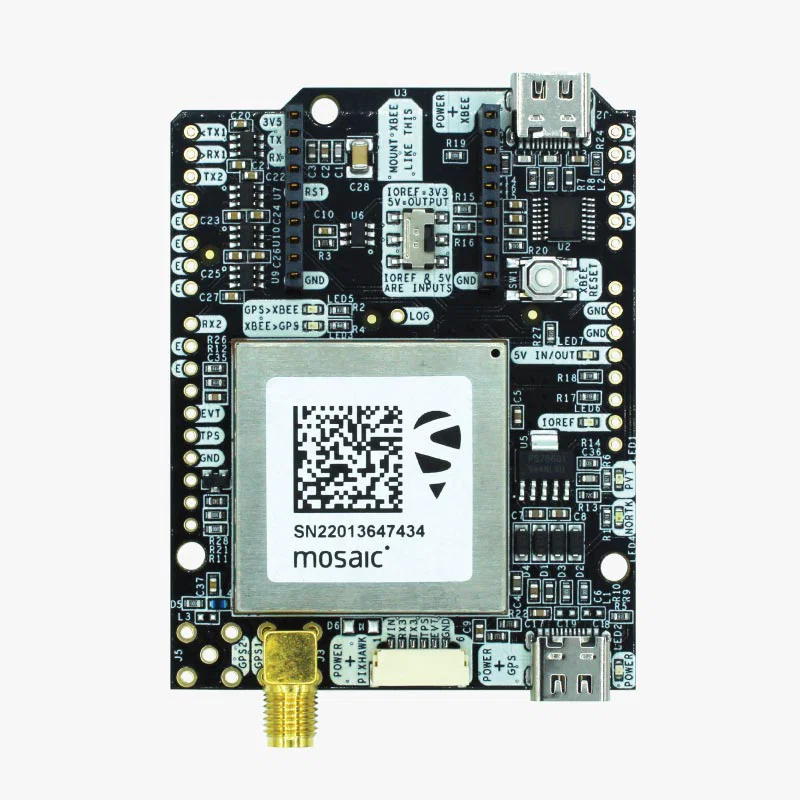

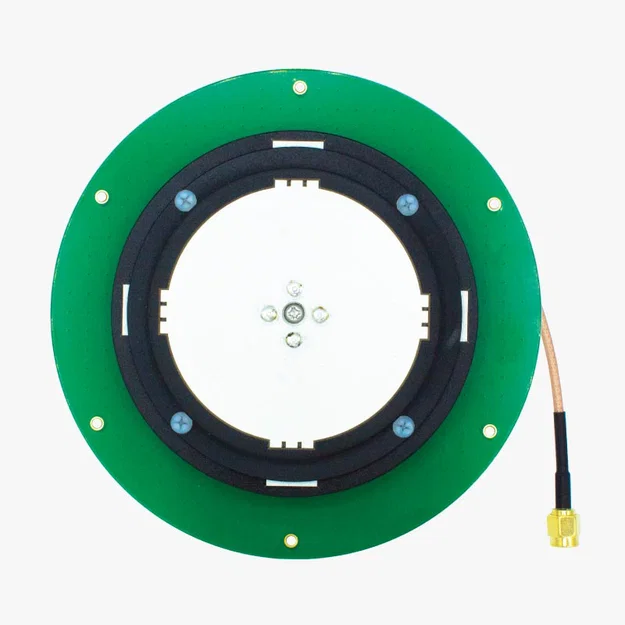

Vỏ anten RTK Radio Base/Rover cho Ardusimple simpleRTK3B OEM Survey Tripleband

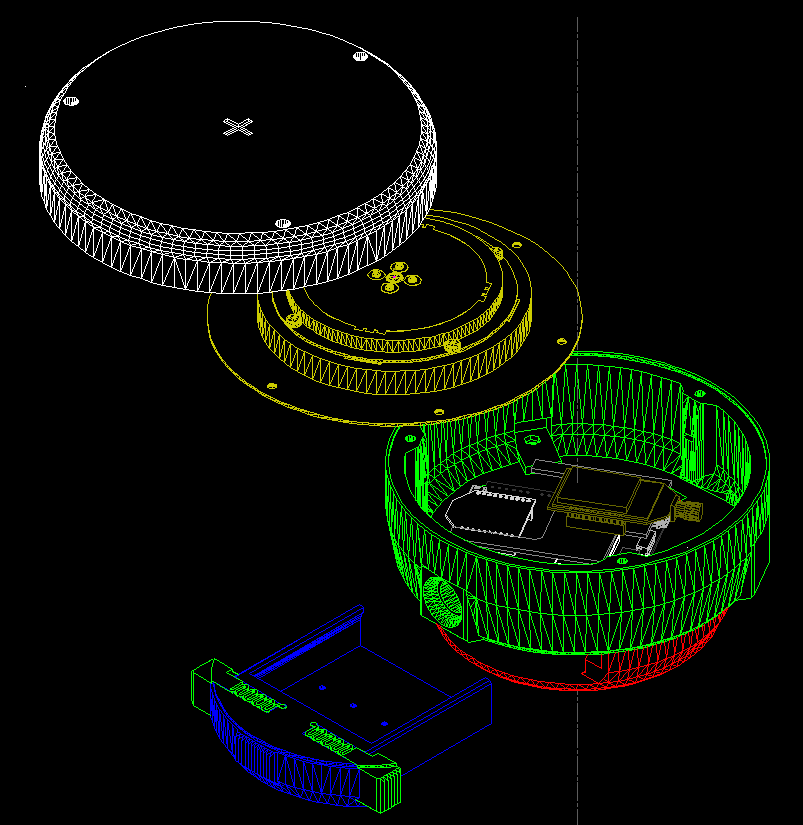

Vỏ/giá lắp cho RTK Rover hoặc Base dùng module radio, tối ưu cho Ardusimple simpleRTK3B OEM Survey Tripleband. Hỗ trợ M2.5, battery holder 4 lỗ, nguồn qua JST GH 6-pin, USB pigtail và cấu hình UART cho shield.
Mô tả

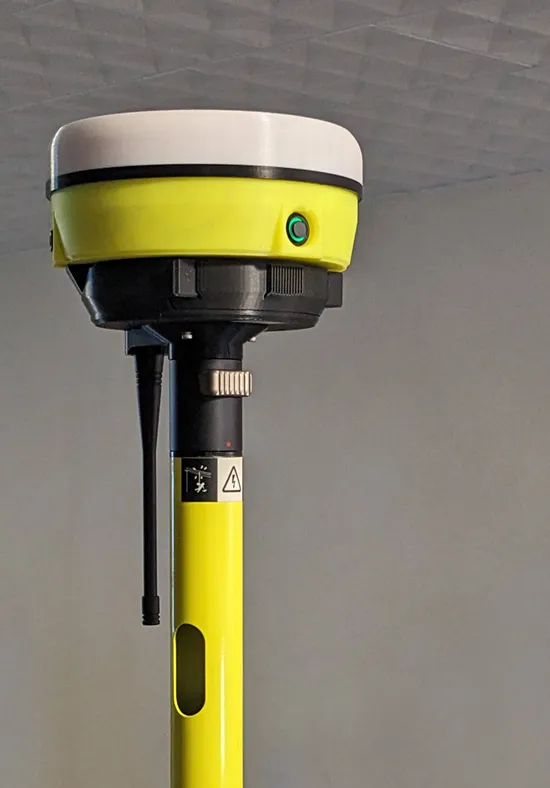

Phase offset 100mm tính từ đáy ngàm gắn lên cây pole.
Thiết kế dùng ốc vít chuẩn M2.5.

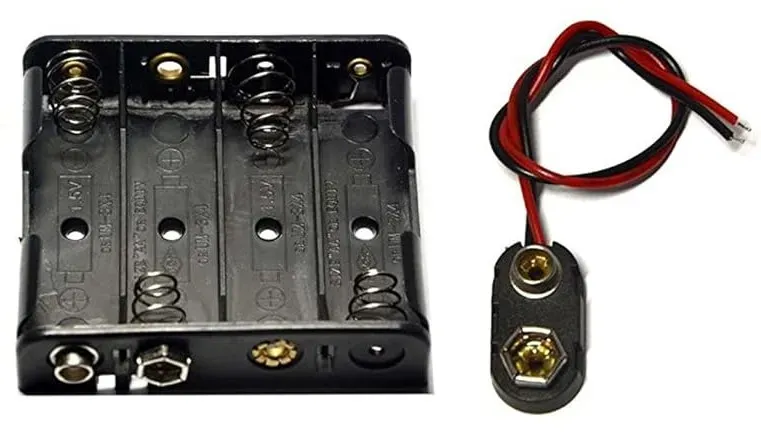

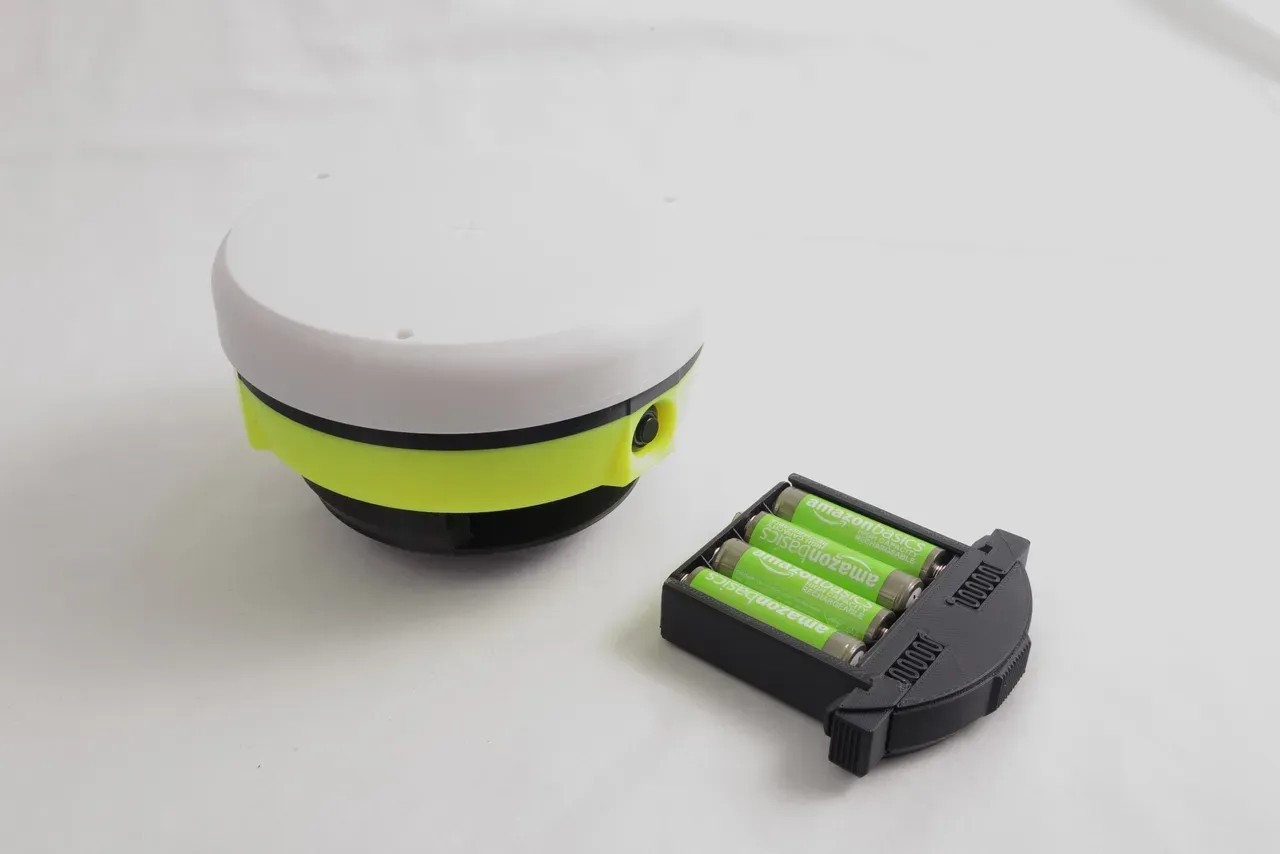

Dùng phiên bản battery holder (4 lỗ bắt) như trong hình. Có một phiên bản 2 lỗ bắt nhưng sẽ không vừa vì vị trí các terminal lệch nhẹ.

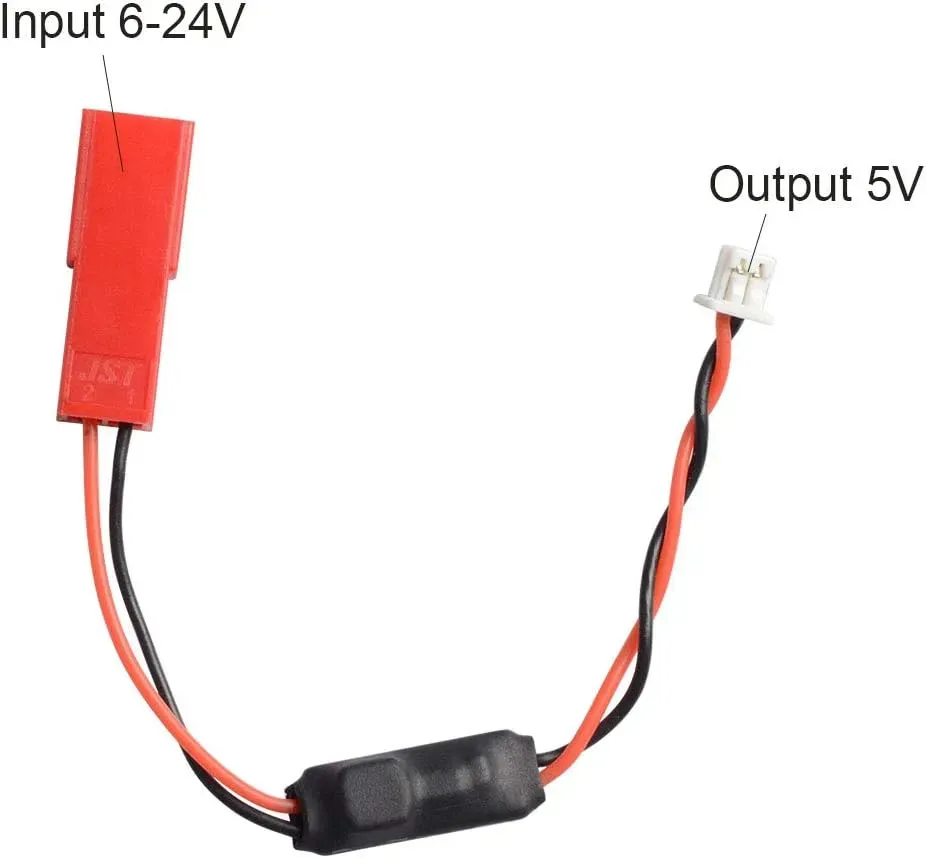

Cần step-down voltage regulator. 4 pin AA sẽ ra 6V. Điện áp tối đa của board là 5V.

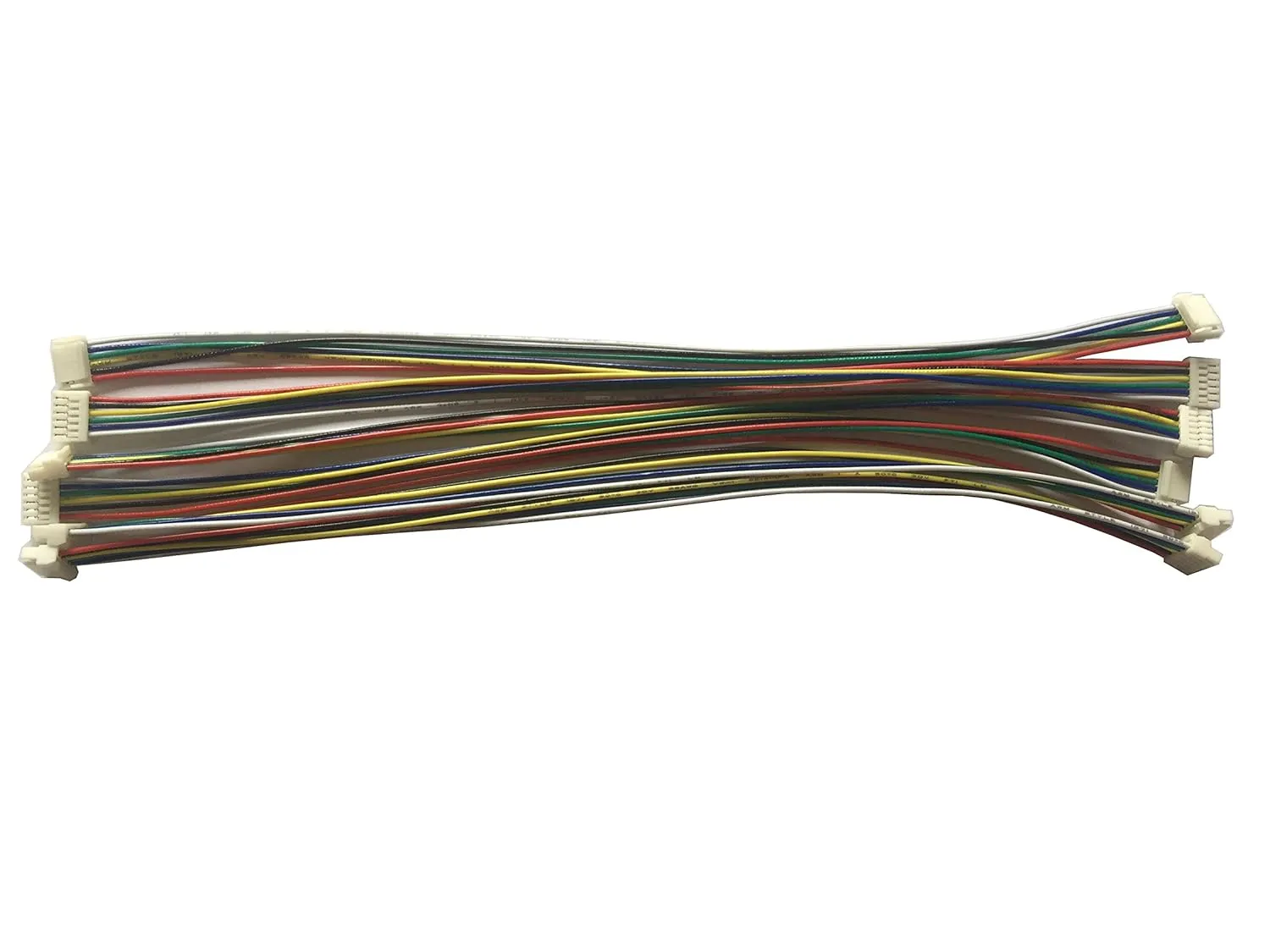

Dùng đầu nối nguồn 6-pin JST GH.

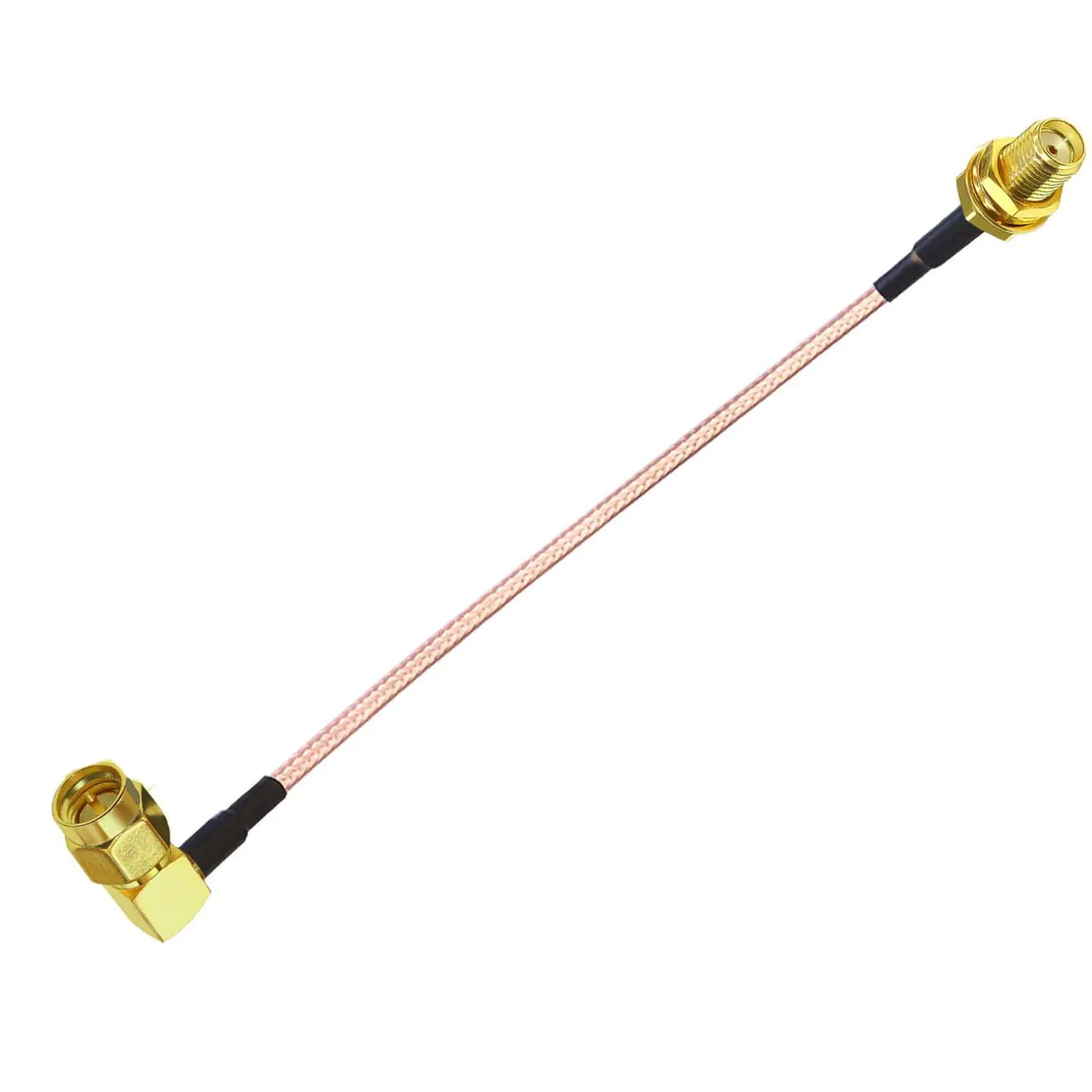

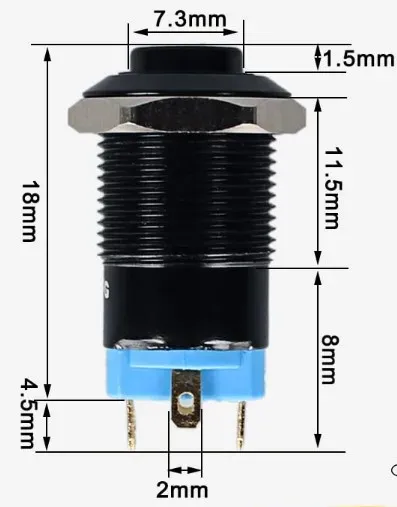

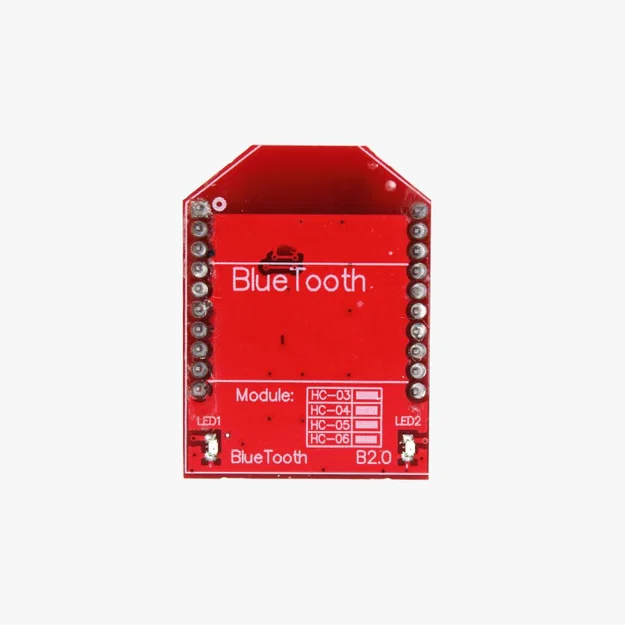

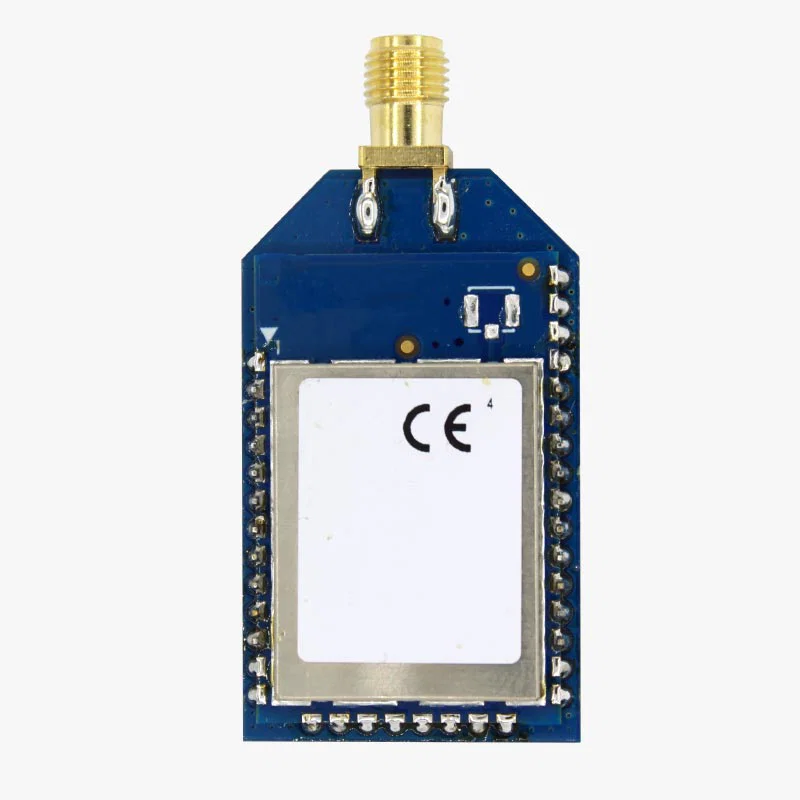

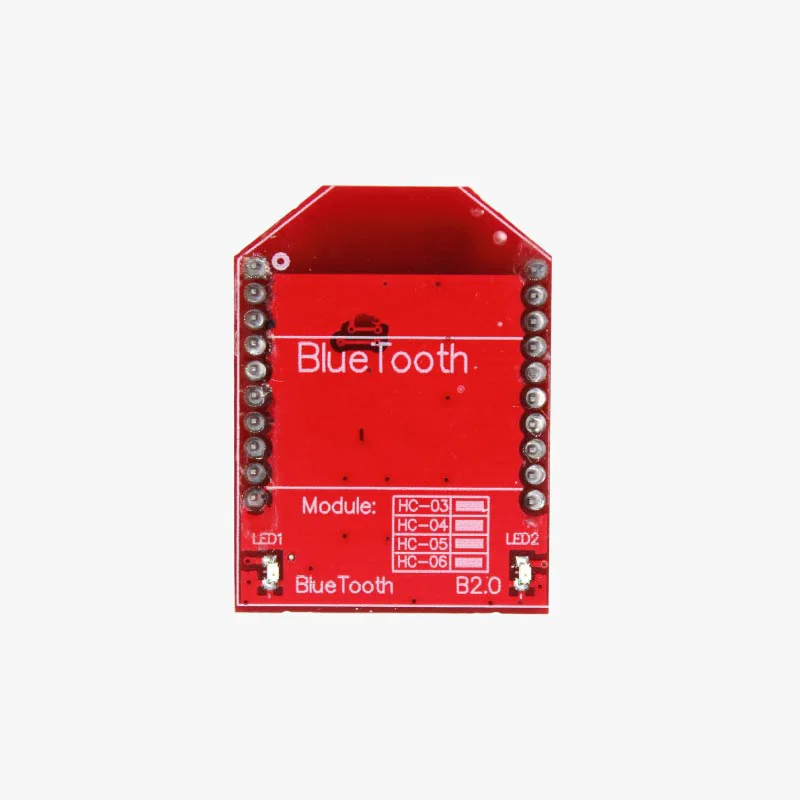

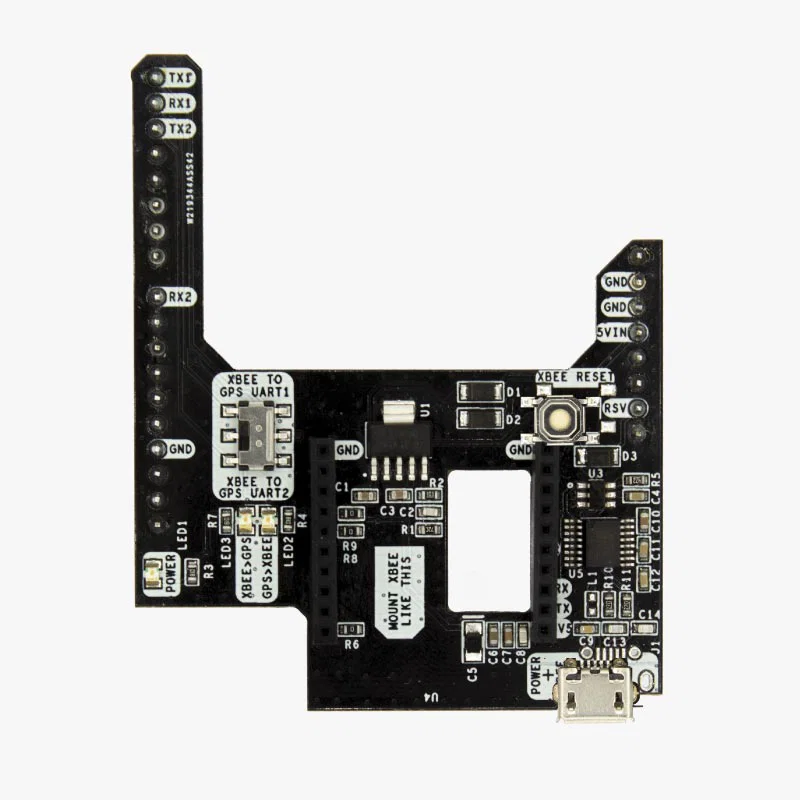

Có shield cho plugin socket thứ hai để chạy cùng lúc radio và Bluetooth.

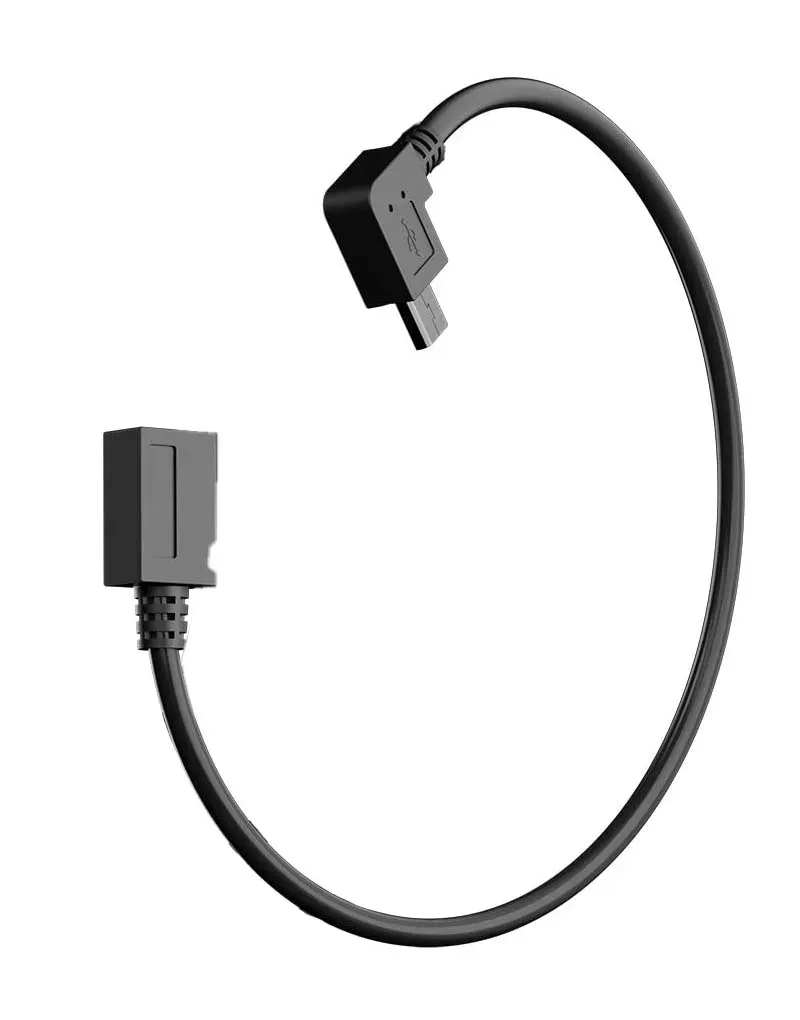

Vỏ được thiết kế theo USB pigtail như hình. Cố định vào vỏ bằng ốc và ê-cu để cấp nguồn ngoài và cấu hình.
Bạn sẽ cần cấu hình board để dùng radio trên shield, UART 1, vì nếu gắn lên board thì nó sẽ không vừa trong vỏ (UART 2).
