Kẹp Dây Belt Tốt Hơn cho The 100

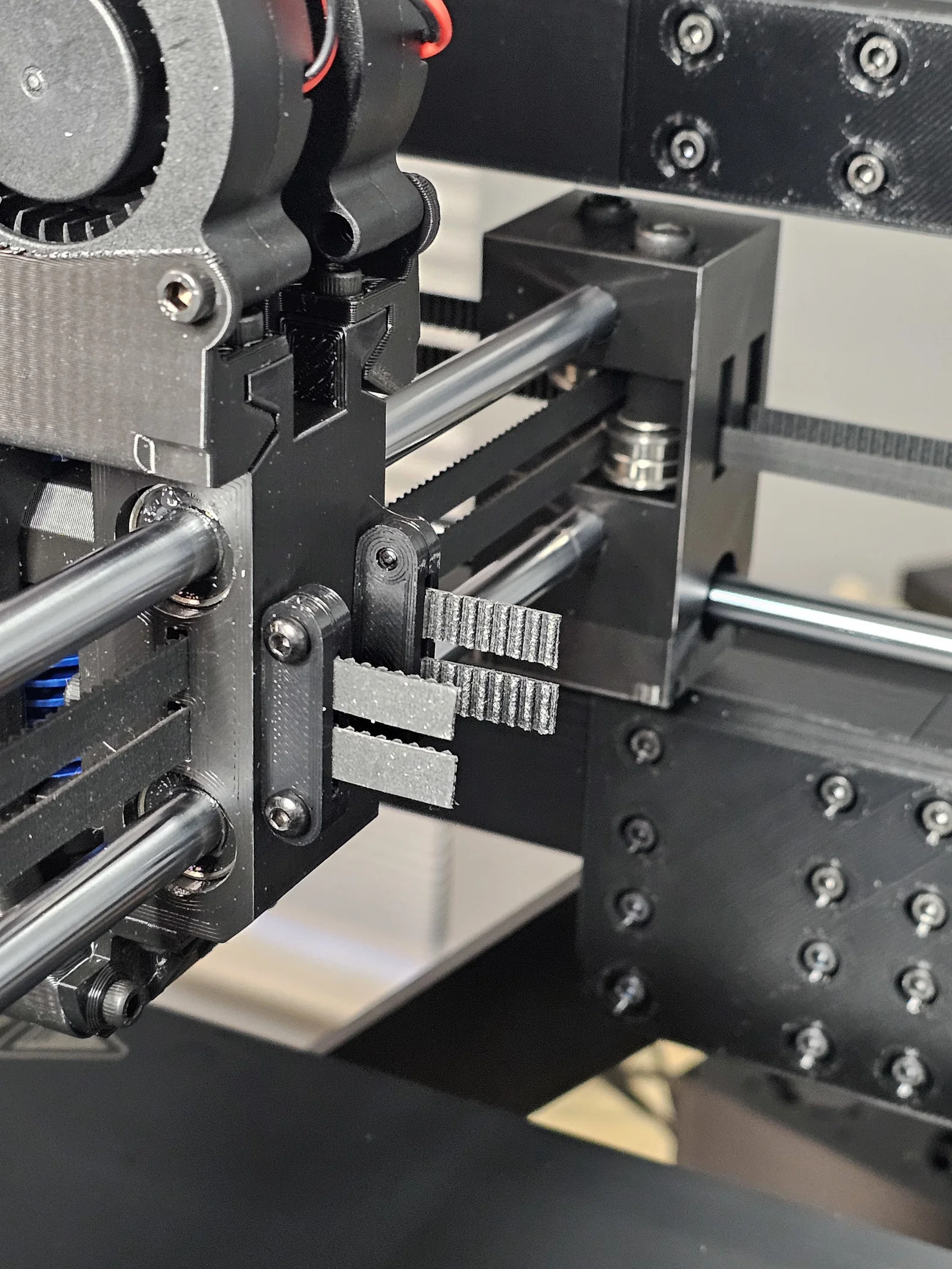

Bản gốc không khớp đúng với biên dạng GT2 nên phải ép dây belt và bị cong vênh ra ngoài, lâu dần sẽ hư. Bản thiết kế lại này dùng biên dạng GT2 chuẩn để giữ dây belt mà không cần lực kẹp.

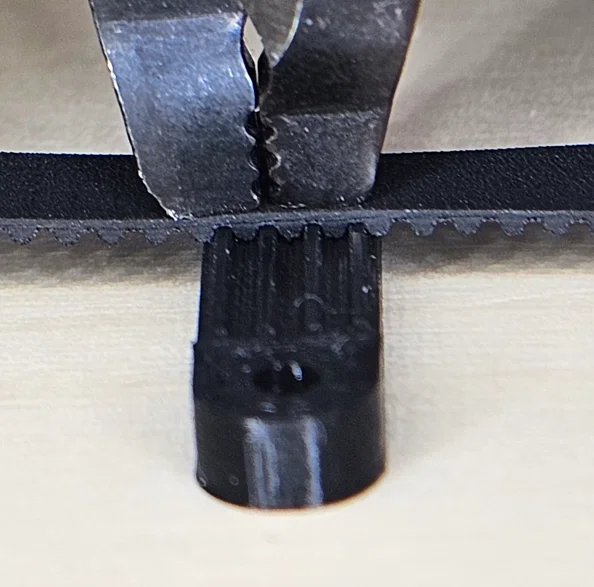

Ngoài ra, giờ ốc sẽ bắt trực tiếp vào nhựa thay vì dùng ê-cu. Đừng siết quá tay! Cụm kẹp không giữ dây belt bằng cách bóp/ép nó. Dây belt được giữ nhờ các răng ăn khớp (interlocking) với nhau. Thậm chí bạn có thể lắc/đẩy dây belt qua lại ngang trong cụm kẹp một chút. Vậy là bình thường.

Mình test bằng một bản in benchy 9 phút 20 giây và thấy vẫn giữ ổn.

Hardware

• 4 con ốc M3 x 6mm, ưu tiên đầu dù (button head) cho nhẹ ;)

Hướng dẫn in

In với phần răng hướng lên trên. Xem hình để biết ví dụ hướng đặt khi in.

• 100% infill
• 4 walls
• 0.4mm line width
• 0.12 layer height

Changelog

• v2: Giảm chiều dài và độ dày để giảm trọng lượng, và đổi khuyến nghị từ ốc 10mm sang 6mm.
