Giá đỡ cuộn thiếc hàn dạng tham số (Parametric Solder Spool Holder)
Mẫu Parametric Solder Spool Holder: giá đỡ cuộn dây hàn thiếc (hoặc dây khác) có thể chỉnh tham số trong Fusion360 để phù hợp nhiều kích thước cuộn. Có giải thích chi tiết các thông số như spool_wall, spool_net_width, spool_clearance.
Mô tả

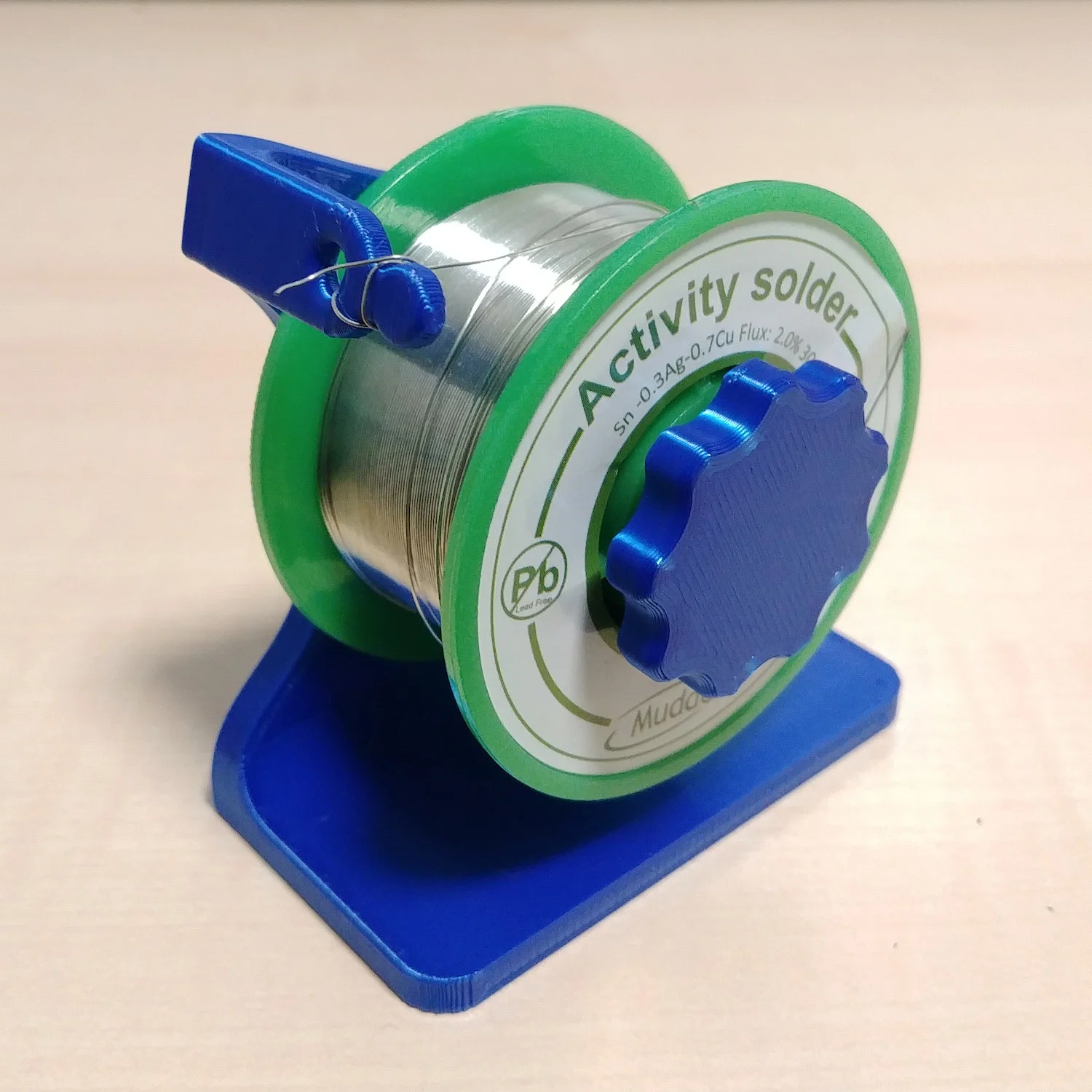

Một cái giá đỡ cuộn dây đơn giản cho dây hàn thiếc (hoặc bất kỳ loại dây nào khác). Mẫu này có thể dễ dàng tùy chỉnh để phù hợp với nhiều kích thước cuộn khác nhau.
Trong Fusion360, chỉ cần chọn Modify > Change Parameters rồi chỉnh các user parameters theo ý bạn.
Giải thích tham số:
spool_wall - độ dày thành bên (side walls) của cuộn
spool_net_width - tổng bề rộng phía trong của cuộn, không tính phần thành bên
spool_inner_D - đường kính trong của lỗ xuyên qua thân cuộn
spool_outer_d - đường kính tổng của thân cuộn
spool_clearance - khoảng hở giữa cuộn (treo) và bề mặt trên của phần chân đế của giá đỡ
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
