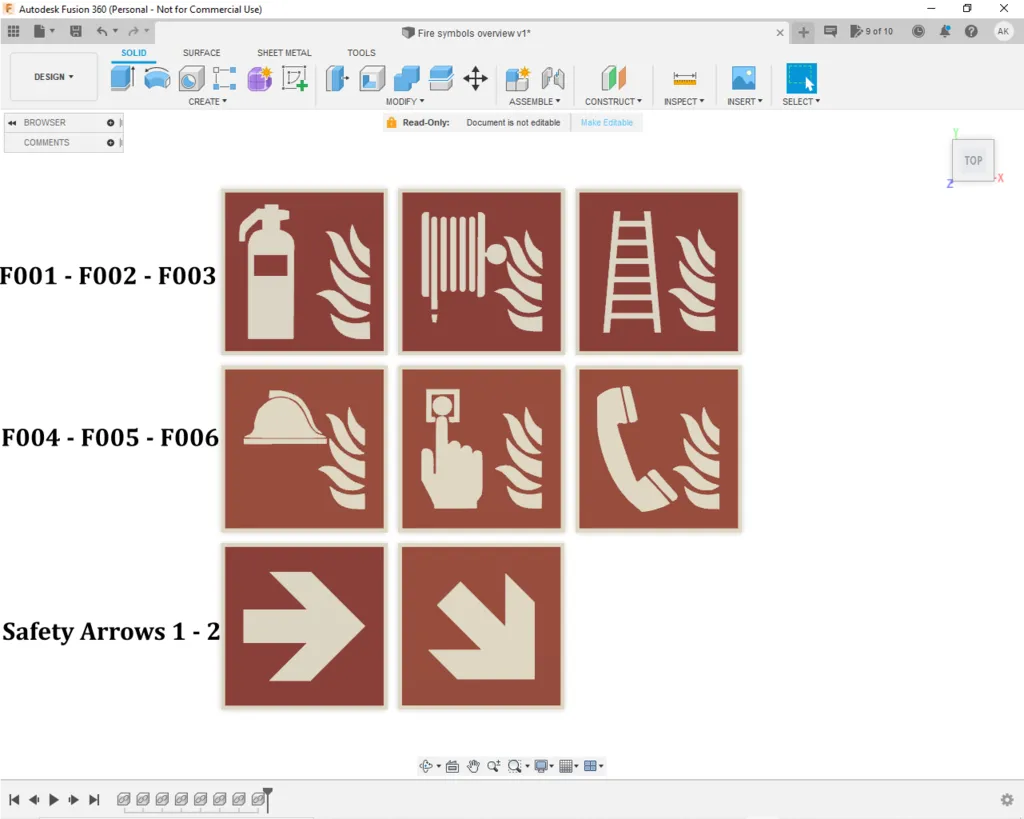

Bộ sưu tập biểu tượng lửa theo tiêu chuẩn ISO 7010

Chào các bạn, đây là một bộ sưu tập các biểu tượng lửa theo tiêu chuẩn ISO 7010 chưa (chưa) hoàn chỉnh. Đây không phải là tất cả các biểu tượng, nhưng là những biểu tượng phổ biến nhất và những biểu tượng mà tôi có thể dễ dàng truy cập qua Wikimedia (liên kết bên dưới). Nếu bạn thấy thiếu một biểu tượng và cũng có nguồn tốt cho biểu tượng đó (ưu tiên .svg hoặc .png độ phân giải cao) vui lòng liên hệ với tôi. Chúng ta có thể thêm nhiều biểu tượng theo thời gian và hoàn thiện bộ sưu tập này. In bằng PLA, chúng rẻ, bền, tái sử dụng và chống hóa chất.

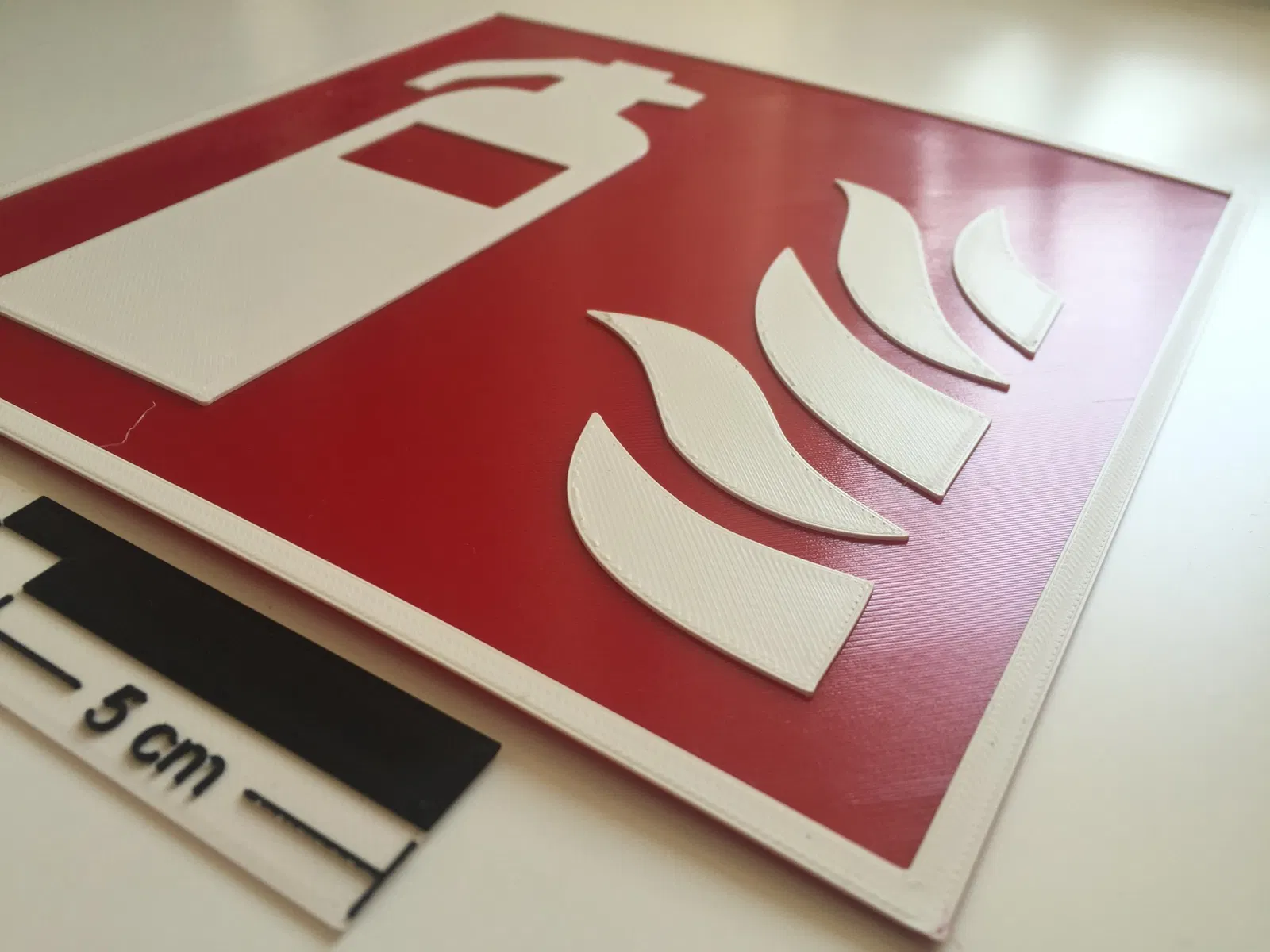

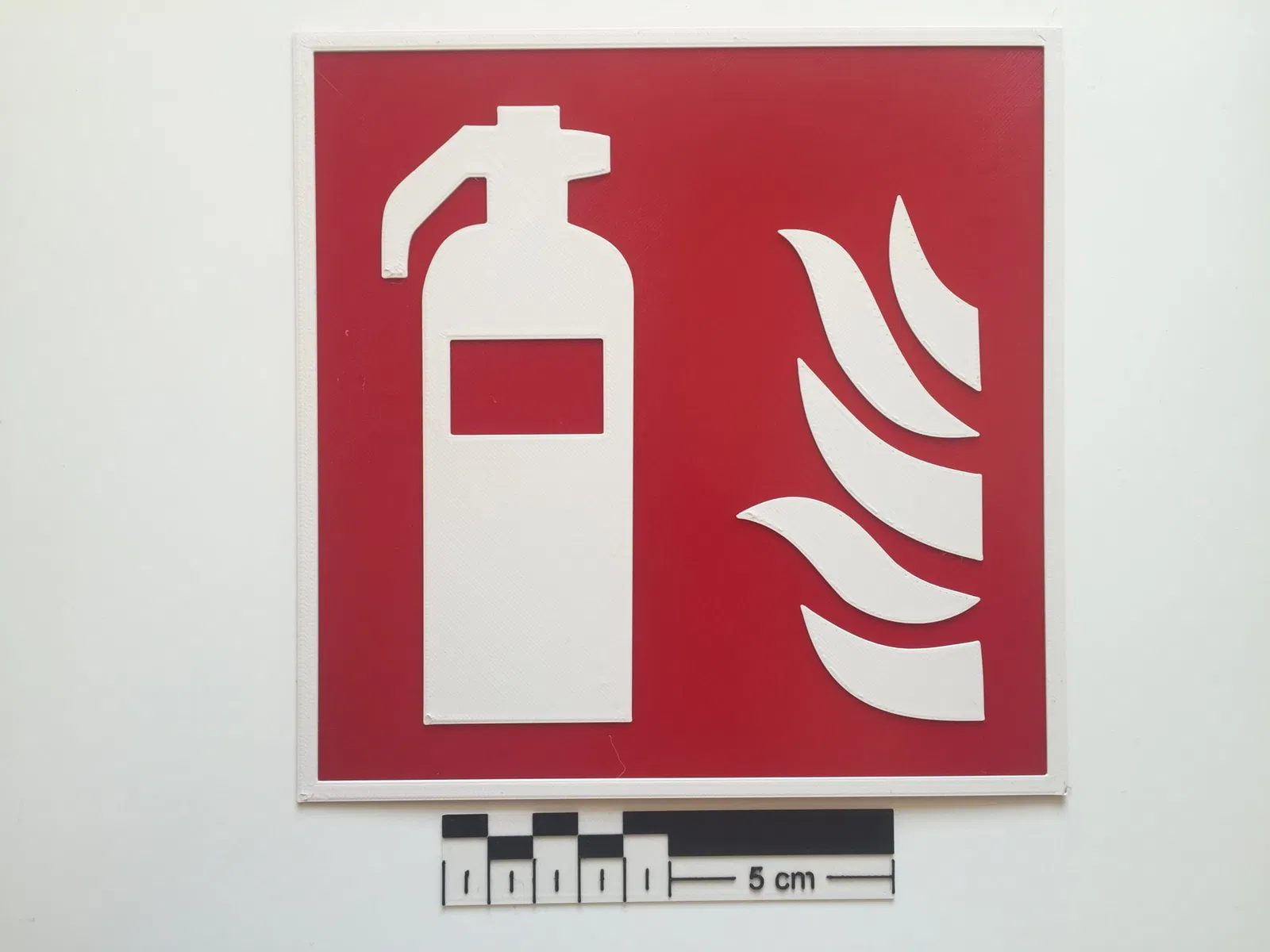

Hãy thoải mái để lại phản hồi và gợi ý cho tôi và cho tôi xem các bản in của bạn, tôi rất tò mò. Ngoài ra, tôi sẽ không in tất cả các biểu tượng một mình, vì tôi không muốn lãng phí vật liệu chỉ để chụp một hoặc hai bức ảnh. Nhưng sẽ thật tuyệt nếu bạn chia sẻ kinh nghiệm của mình. Tôi đã in F001 như một Mẫu thử. Màu sắc gần như chính xác như nó nên có (PLA của tôi là RAL 3002 so với RAL 3001 được đề xuất).

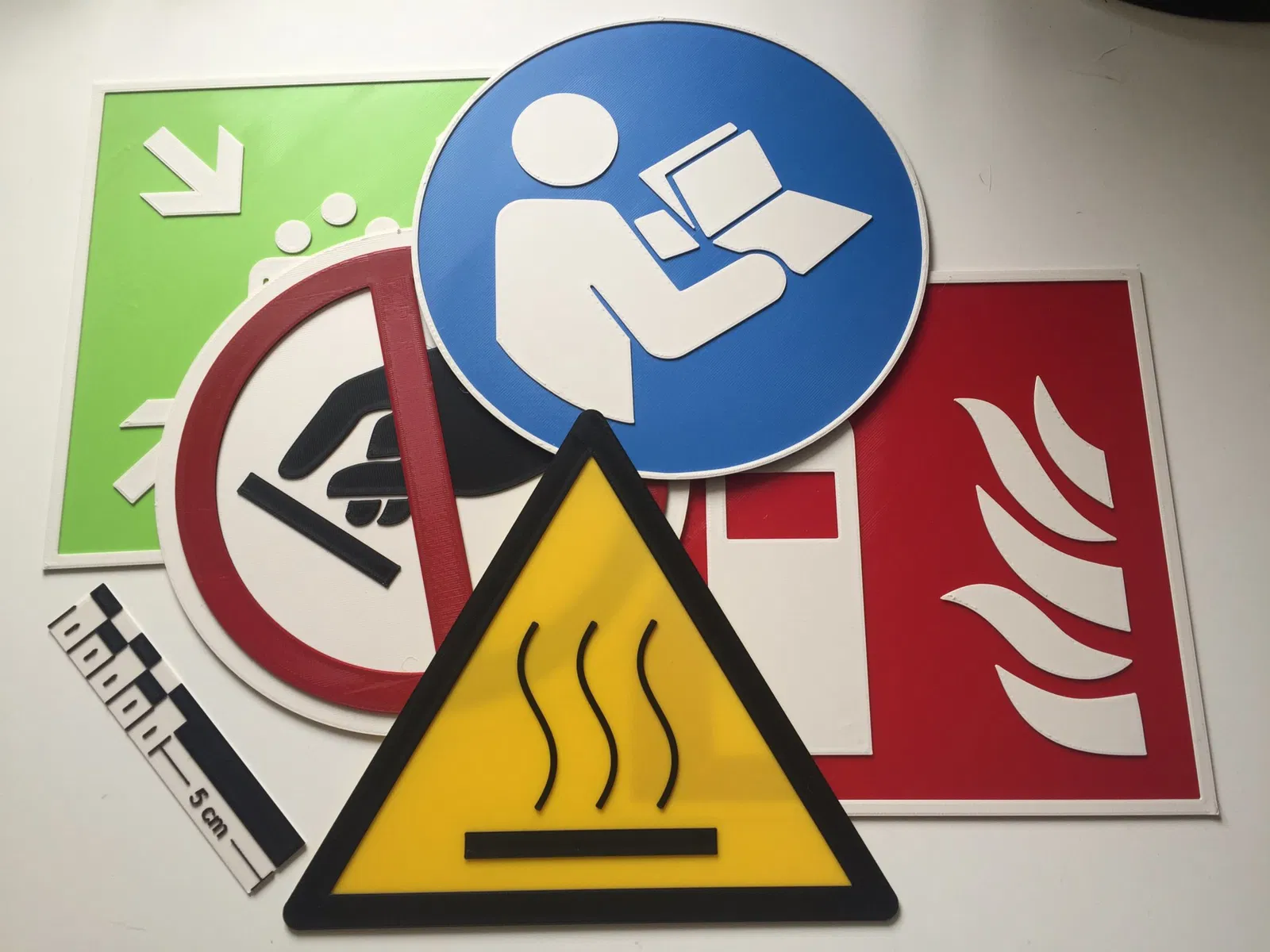

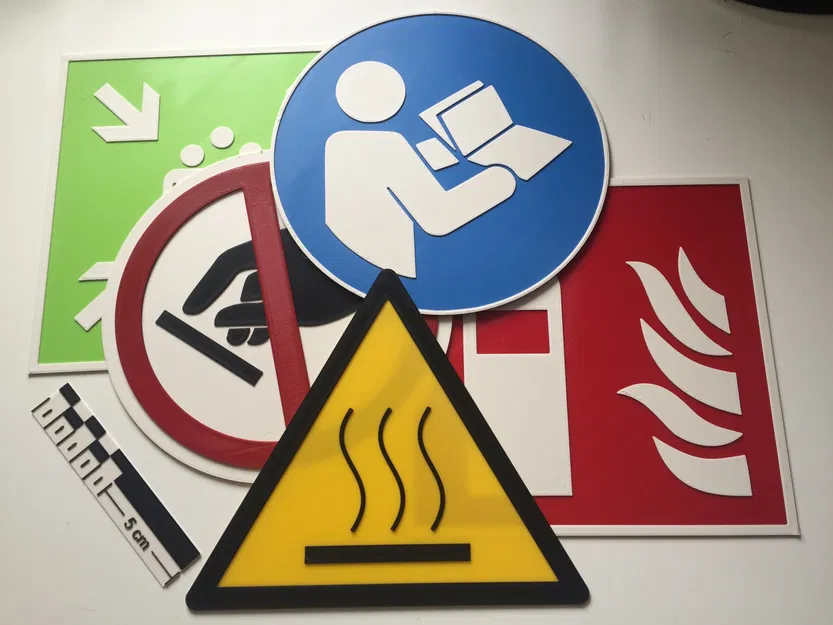

Xem thêm các bộ sưu tập biểu tượng ISO 7010 khác của tôi:

Bộ sưu tập Biểu tượng Khẩn cấp: https://www.thingiverse.com/thing:4830734

Bộ sưu tập Biểu tượng Bắt buộc: https://www.thingiverse.com/thing:4832942

Bộ sưu tập Biểu tượng Cảnh báo: https://www.thingiverse.com/thing:4834030

Bộ sưu tập Biểu tượng Cấm: https://www.thingiverse.com/thing:4834999

Cấu trúc tệp:

Có rất nhiều tệp, tôi biết, nhưng nó có hệ thống, mỗi biểu tượng có 5 tệp:

1. .stl - Lưới
2. .3mf - Prusa Sclic3r 2.3 với thay đổi màu
3. f3d - Tệp Fusion360
4. .step - Để sử dụng trong phần mềm CAD khác

...170mm.svg - một tệp đồ họa vector được tỷ lệ 170 mm (inkscape) In:

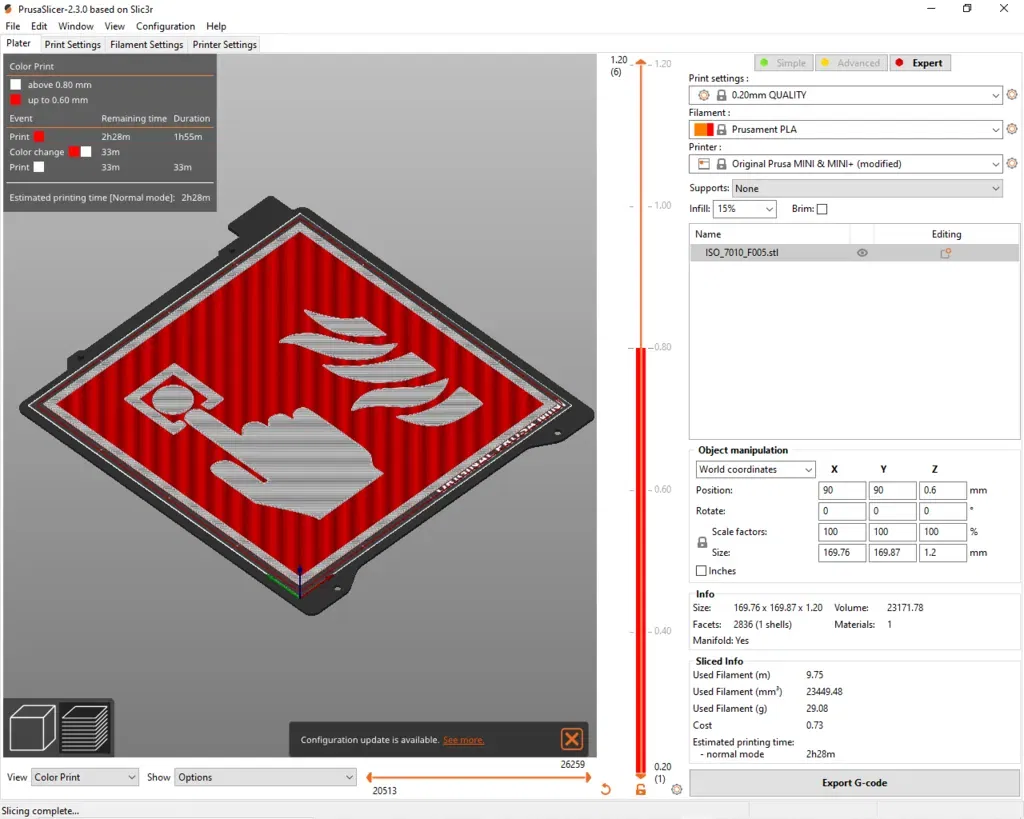

Thời gian in thường là 2.5 giờ. Các biểu tượng được thiết kế để in với độ cao lớp 0.2 mm. Do đó, nền đỏ là 3 lớp (0.6 mm) và các biểu tượng trắng là 3 lớp khác (0.6mm). Hình vuông luôn được tỷ lệ 170 x 170 mm. Các thay đổi màu đã được thêm vào trong các tệp .3mf.

Vật liệu:

Vui lòng sử dụng vật liệu PETG hoặc các vật liệu chống UV khác nếu bạn muốn sử dụng các biển báo ngoài trời. Đối với mục đích trong nhà, PLA là đủ tốt. Chi phí cho mỗi bản in là < 1€ cho PLA thông thường. Các màu sắc nên được chọn sao cho gần giống với các màu RAL của tiêu chuẩn ISO 3684 (liên kết bên dưới, hoặc hình ảnh bên trên). Một số nhà sản xuất filament công bố màu RAL trong thông số kỹ thuật của vật liệu của họ. Tôi thường sử dụng "Das-Filament". Một số PLA của họ gần giống với các màu RAL được đề xuất cho các biểu tượng an toàn. Hãy cẩn thận khi chọn màu sắc.

Thiết kế:

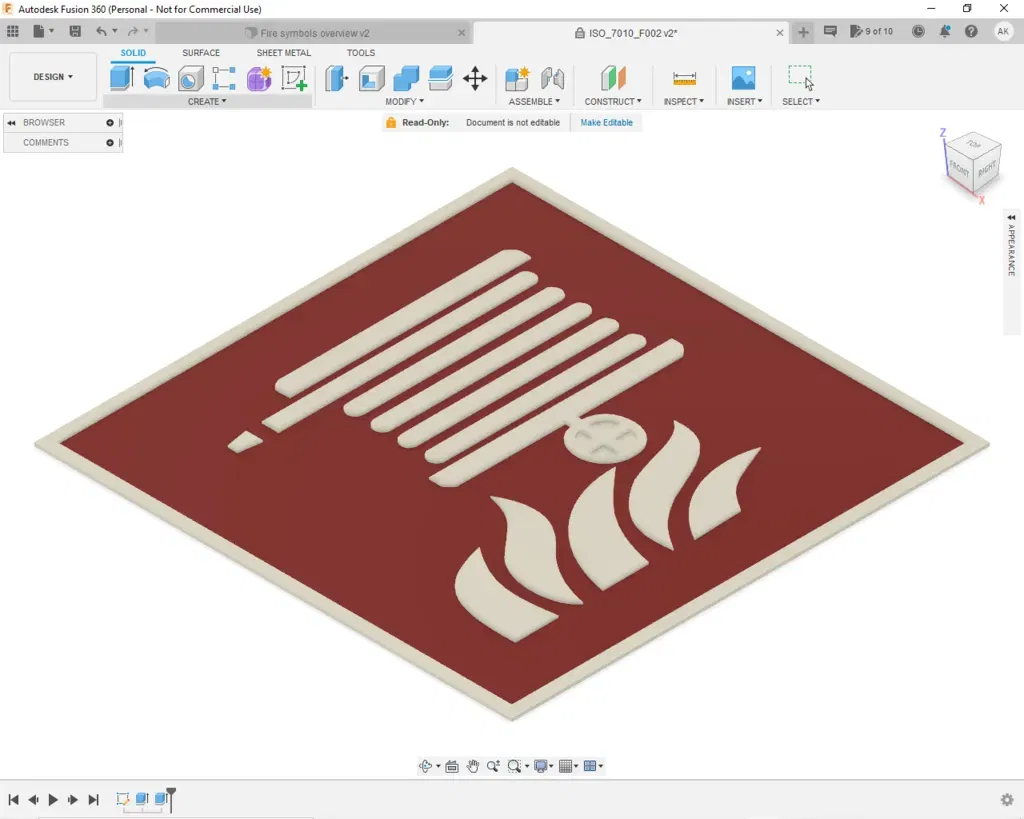

Tôi đã lấy các tệp .svg từ Wikimedia (liên kết bên dưới) và điều chỉnh kích thước chúng thành 170 mm bằng cách sử dụng inkscape (liên kết bên dưới). Phiên bản đã điều chỉnh kích thước sau đó được tải lên Fusion360, nơi mà hồ sơ cơ bản được đùn theo hướng âm -0.6 mm và các phần trắng bao gồm cả khung được đùn theo hướng dương +0.6 mm. Cuối cùng, tôi đã thêm màu sắc vào các mặt của thân biển báo, mỗi biển báo là một thân.

Liên kết:

Bài viết Wikipedia ISO7010: https://en.wikipedia.org/wiki/ISO\_7010

Màu sắc cho biển báo an toàn https://en.wikipedia.org/wiki/ISO\_3864

Nguồn Wikimedia của .svg: https://commons.wikimedia.org/wiki/Category:ISO\_7010\_safety\_signs\_%28vector\_drawings%29

https://en.wikipedia.org/wiki/File:ISO\_7010\_E007.svg

inkscape https://inkscape.org/de/

Cách thay đổi màu: https://www.help.prusa3d.com/en/article/color-change\_1687
