Vỏ Beepy mỏng cho Raspberry Pi với nút bên mở rộng

v0.11 2023.08.14 - Đã mở rộng nút bên và làm dày khe nút để di chuyển tốt hơn trong vỏ được siết chặt an toàn. Đã thêm công tắc nguồn thay thế với thẩm mỹ tương tự như thiết kế của phần còn lại của vỏ.

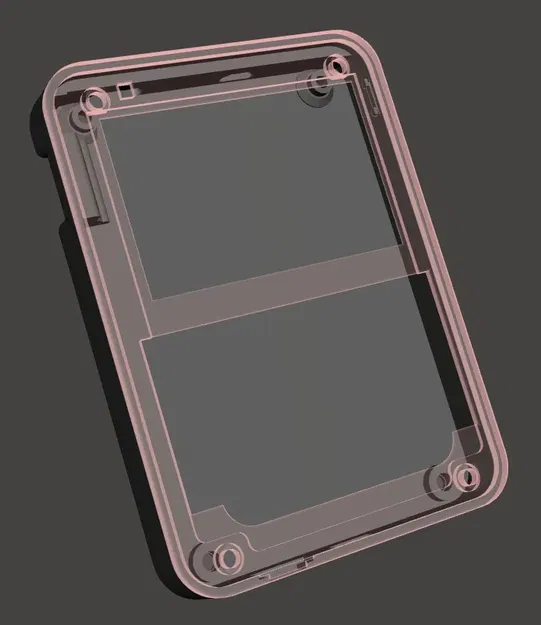

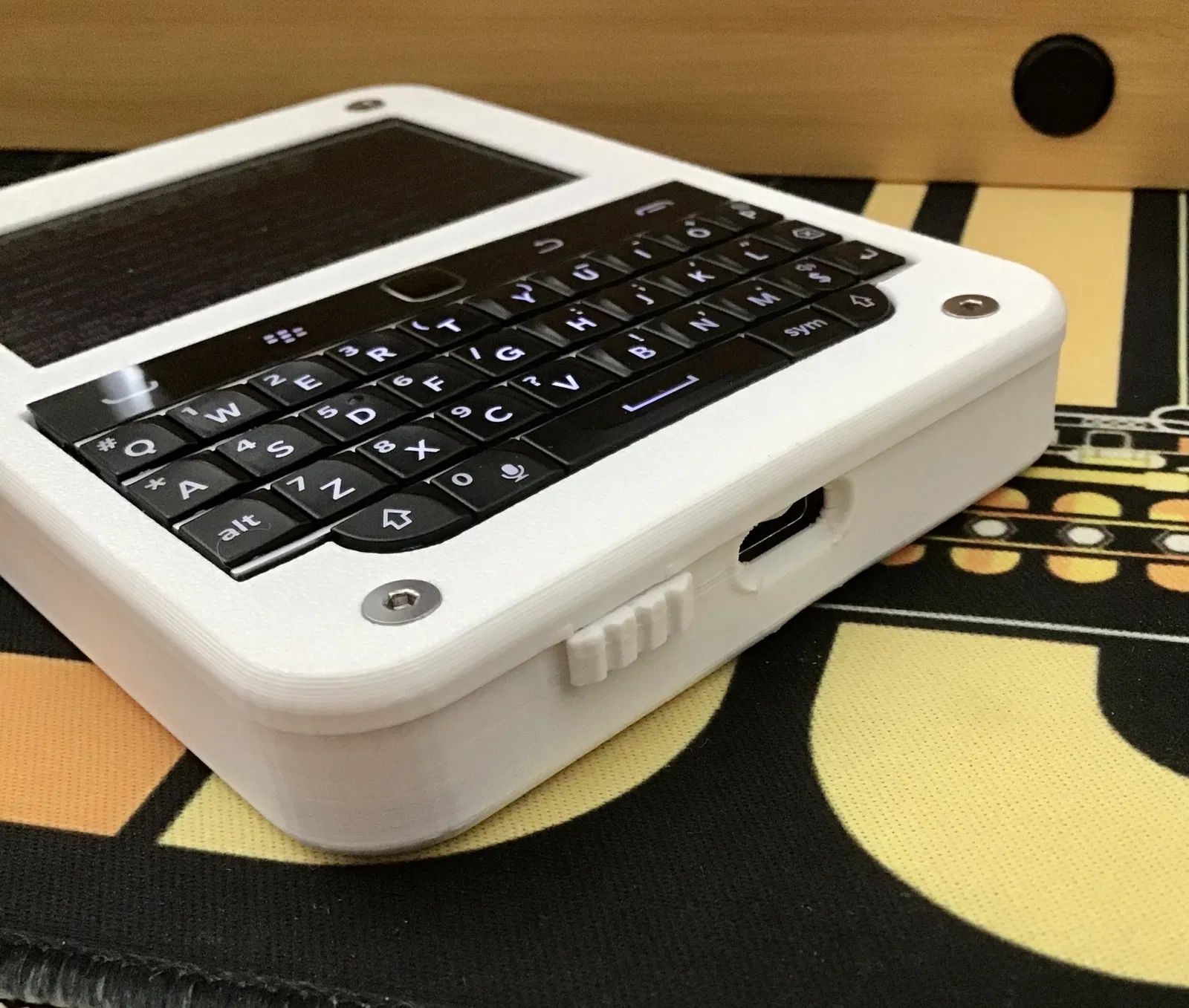

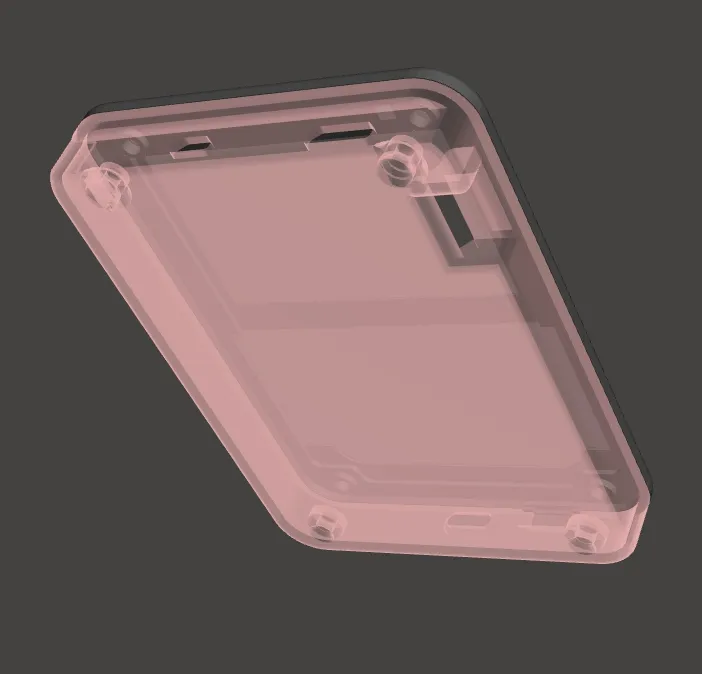

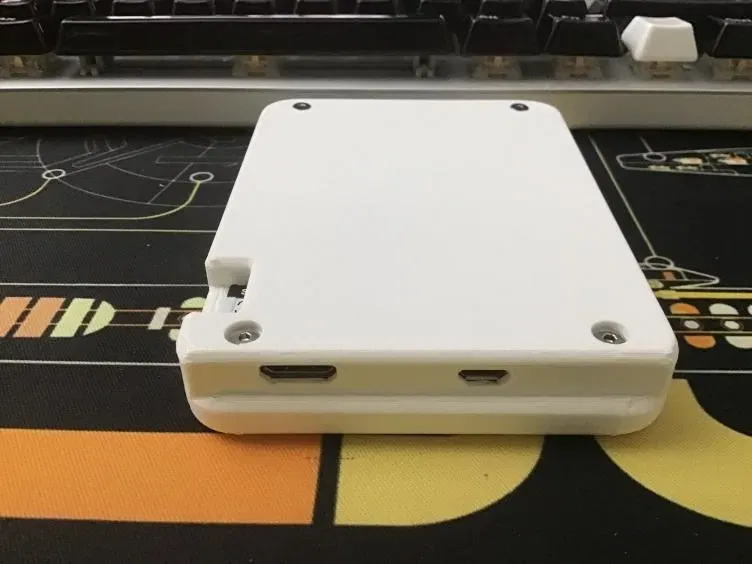

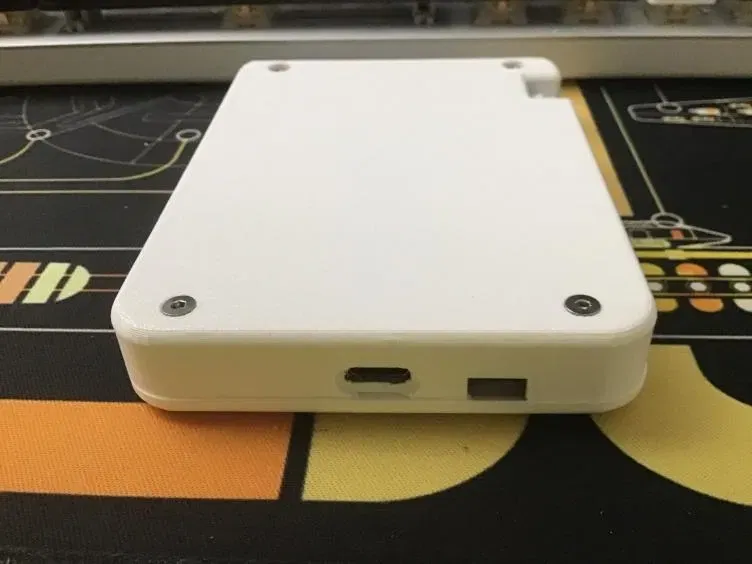

Tôi thích sự tối giản của vỏ Beepy mỏng, nhưng không thích việc PCB bị lộ ra. Tôi cũng muốn có các phần mở rộng cho công tắc nguồn và nút bên, cùng một khe mở cho thẻ SD. Tôi cũng đã cắt một khe ở phần trên để có thể truy cập tốt hơn vào các cổng usb và hdmi. Cổng usb nguồn được che lại để ngăn việc sử dụng.

Trước khi thiết kế vỏ này, tôi đã dán 2 chân đỡ vào các lỗ dưới của PCB Beepy bằng keo siêu dính. Tôi đã sử dụng 2 vít m2.5x6mm để gắn chặt 2 chân đỡ hex m2.5x5mm trong khi dán. Điều này cho phép vỏ được lắp ráp với:

• vít m2.5x8mm lún đầu * 4 (McMaster-Carr)
• vít m2.5x6mm lún đầu * 4 (trên cùng phía trước, dưới cùng phía sau McMaster-Carr)
• chân đỡ hex nữ/nữ m2.5x5mm * 2 - tìm thấy trong hầu hết các bộ chân đỡ m2.5

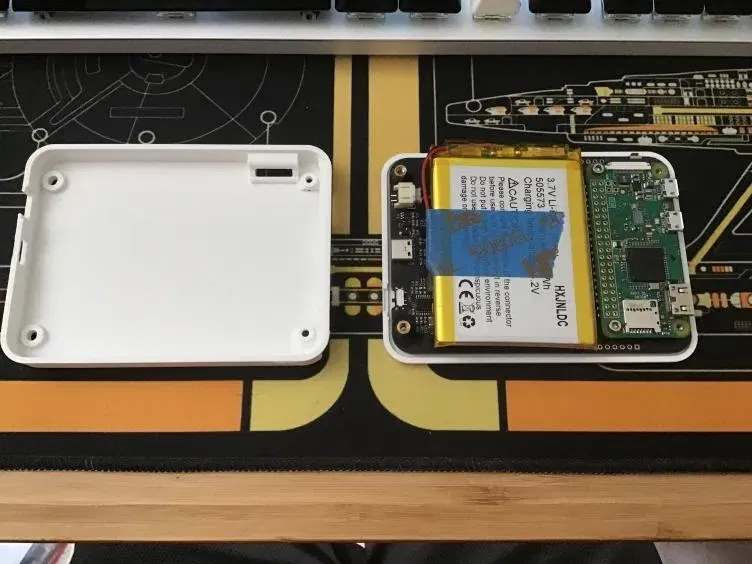

Tôi cũng sử dụng một viên pin có dung lượng 2600mah (không phải 2000mah đi kèm với Beepy). Cái mà tôi đã mua yêu cầu một số hàn dây vào phích cắm JST-PH 2.0, nhưng có kích thước 74mm x 55mm x 5mm. Bất cứ viên pin nào bạn sử dụng, bạn sẽ muốn một viên pin dày tối đa là 5mm. Kích thước tôi đã sử dụng là lớn nhất mà tôi có thể tìm thấy mà không yêu cầu vỏ tổng thể dày hơn nhiều. Tôi cũng đã làm mỏng một phần của miếng xốp đi kèm xuống một nửa để giữ cho viên pin không chạm vào một số phần phía sau, nhưng điều này SẼ có nghĩa là bạn sẽ thấy một chút lực cản khi vặn vỏ lại với nhau - đó là miếng xốp bị nén một chút.

Có 2 phiên bản của vỏ sau: 1 cái có nắp nút linh tinh, 1 cái không. Có thể dễ hơn nếu bạn in vỏ sau với nút đã ở đúng chỗ và chỉ cần tự do nó sau khi vỏ được vặn lại với nhau.

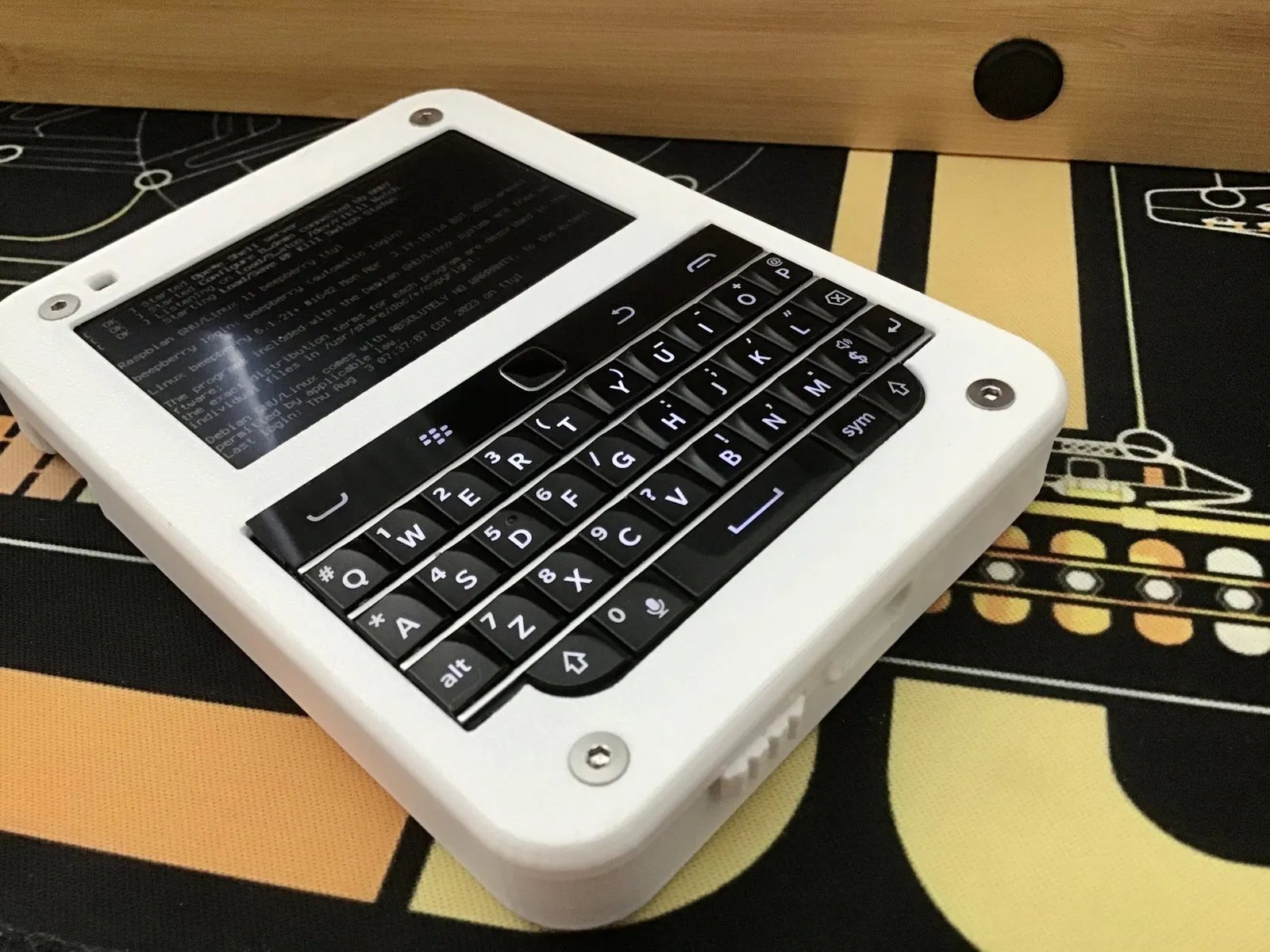

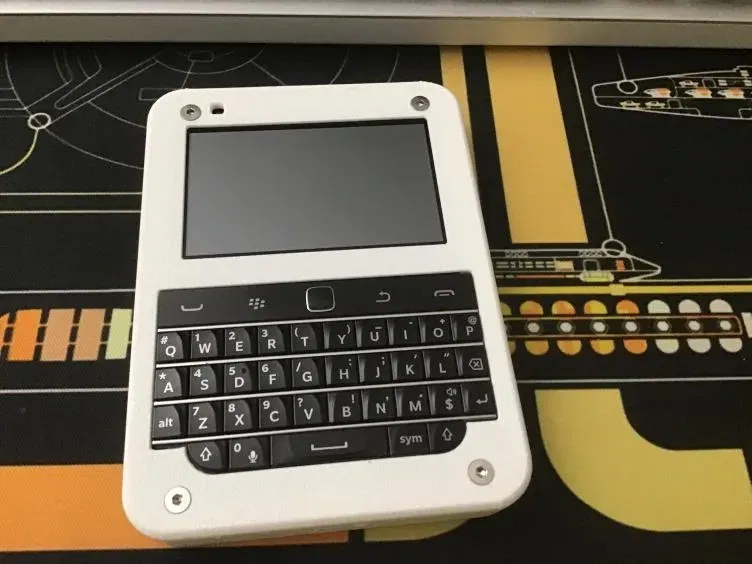

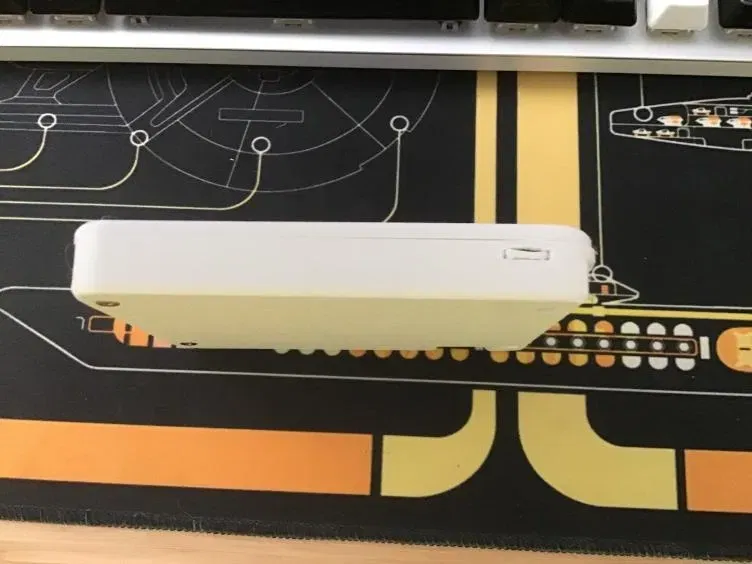

Hình ảnh của bản in mẫu sử dụng chiều cao lớp 0.20, filaments.ca PLA trắng xương.

Cần làm:

Cuối cùng, tôi cũng sẽ cập nhật điều này để bao gồm một lớp chèn/bìa cho đèn LED RGB ở phía trên.
