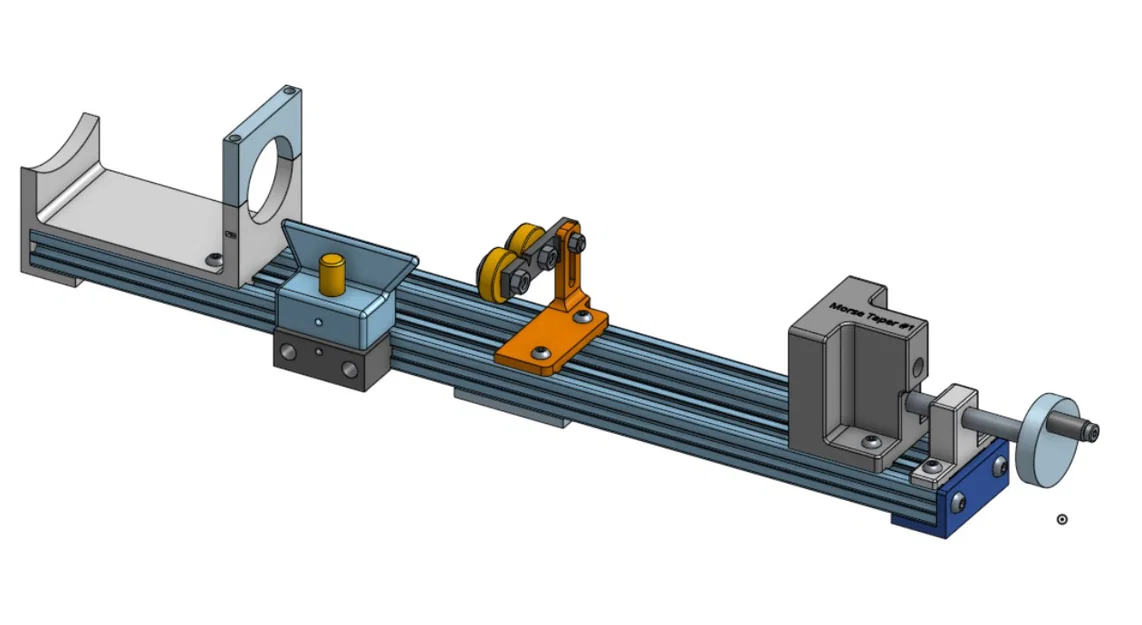

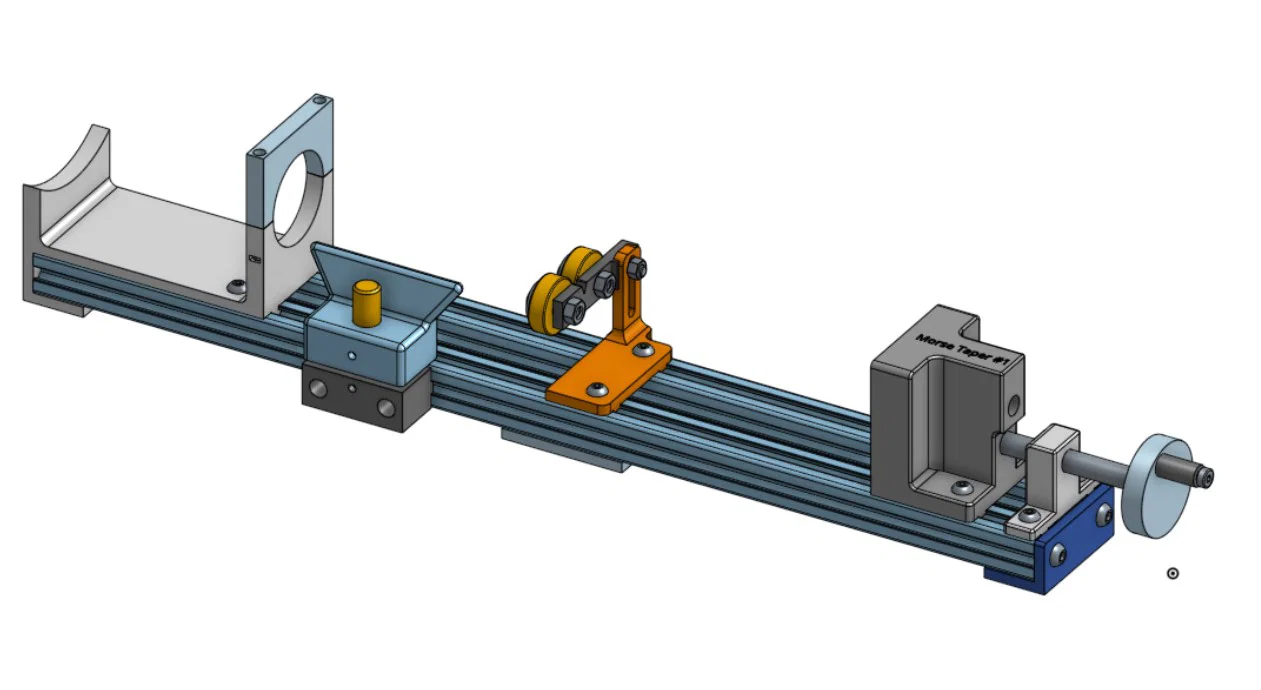

Drill Lathe – Máy tiện mini chạy bằng máy khoan
Máy tiện mini dùng lực từ máy khoan (Black & Decker 10 mm DR202), in PLA (nozzle 0.6 mm, layer 0.25 mm). Dùng dũa/giấy nhám làm dao cắt, Tail Stock có côn Morse #1, phù hợp tiện chi tiết gỗ và kim loại nhỏ.
3.5K
Lượt Xem
94
Lượt Thích
310
Lượt Tải
Cập Nhật Apr 27, 2026
Mô tả
Vấn đề:
Cần tiện các chi tiết nhỏ bằng kim loại và gỗ nhưng không cần độ chính xác của một cái máy đắt tiền. Tuy vậy vẫn cần thứ gì đó “ra hồn” hơn mấy kiểu drill lathe trên mạng làm từ gỗ vụn.
Ghi chú:

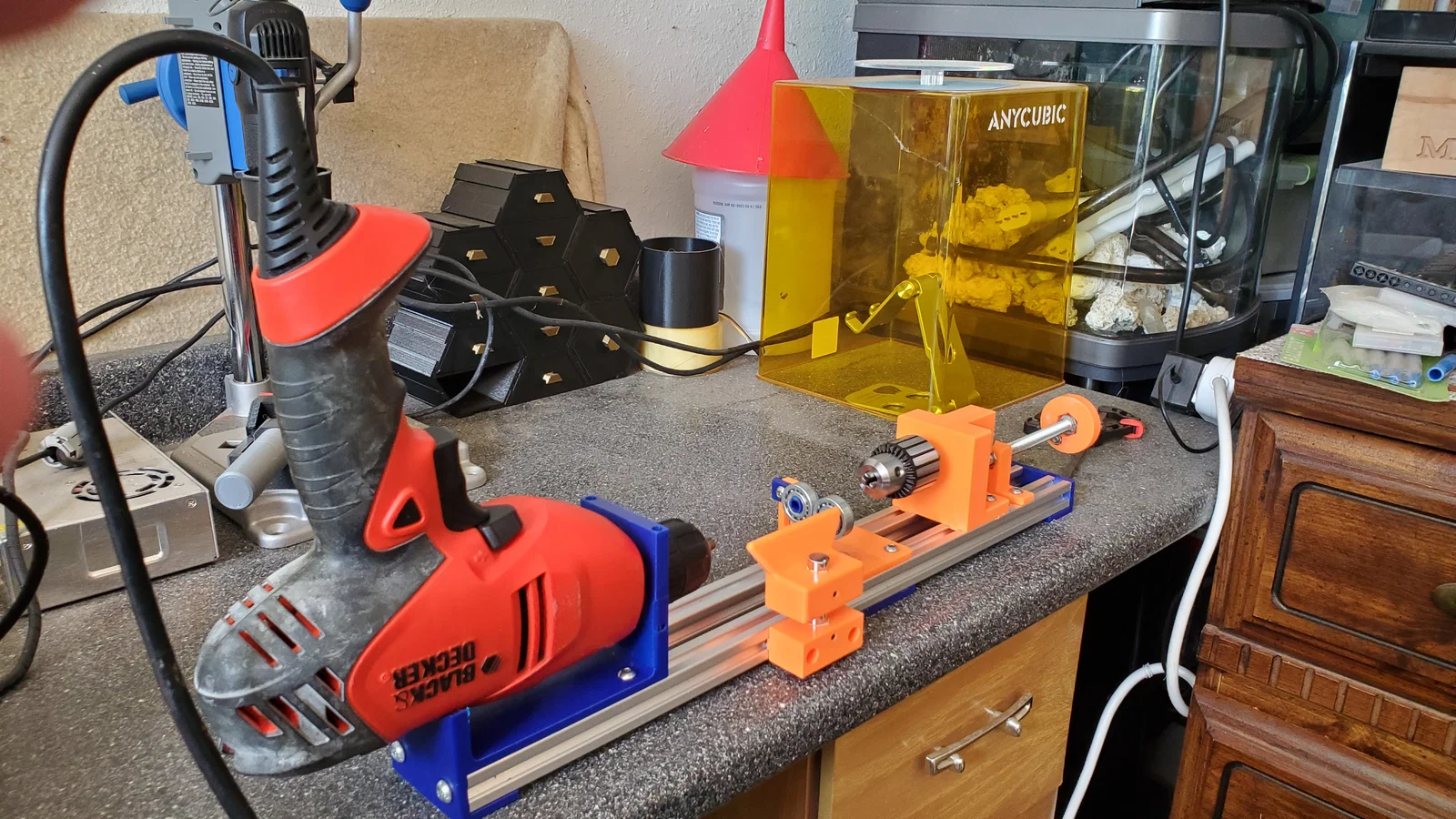

- Vừa với máy khoan Black and Decker đầu kẹp 10 mm, model DR202.

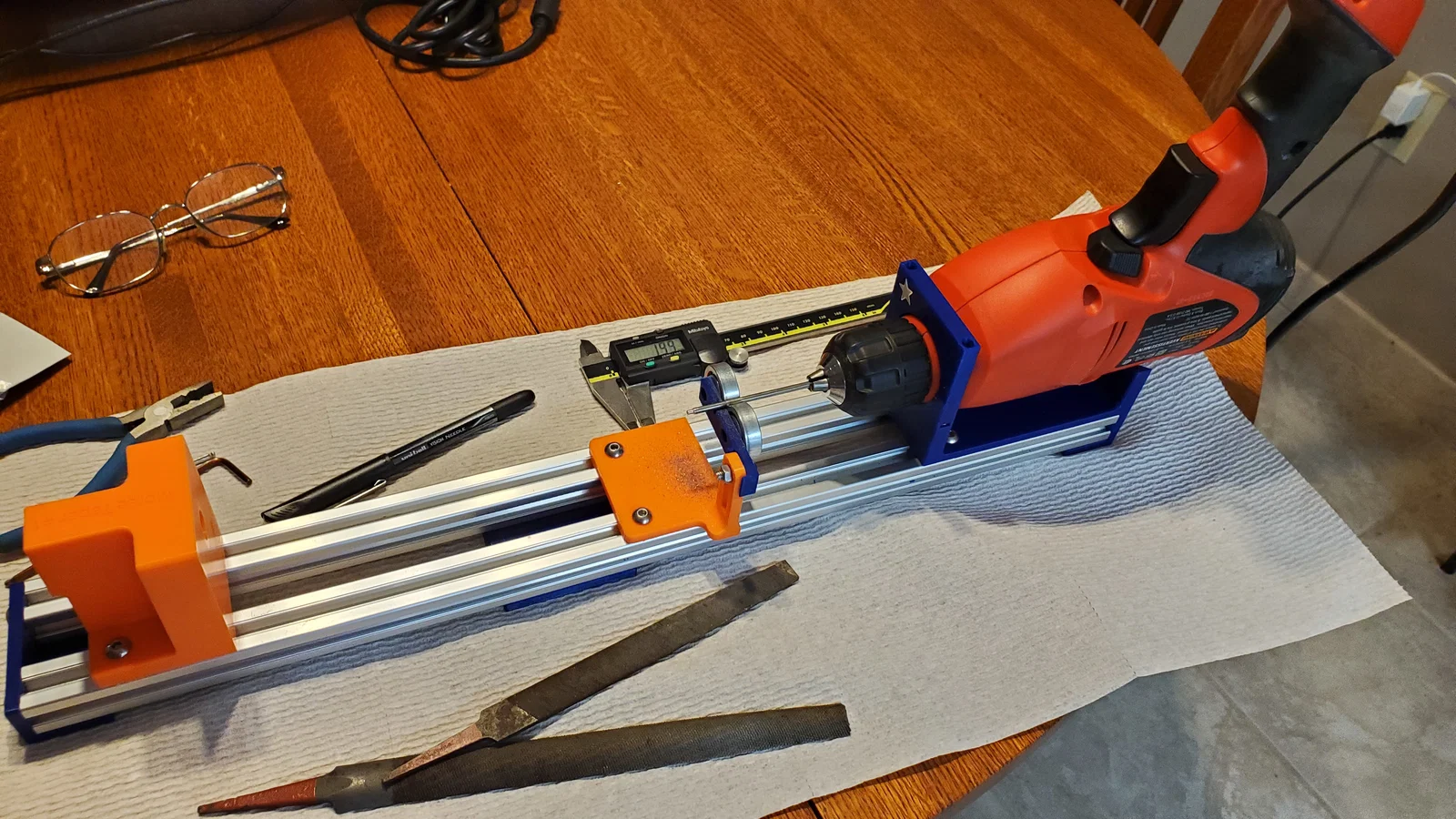

- Dùng dũa và giấy nhám/khối chà nhám làm dao cắt; dùng lưỡi cưa sắt (hacksaw blades) làm dao cắt đứt (parting tool).

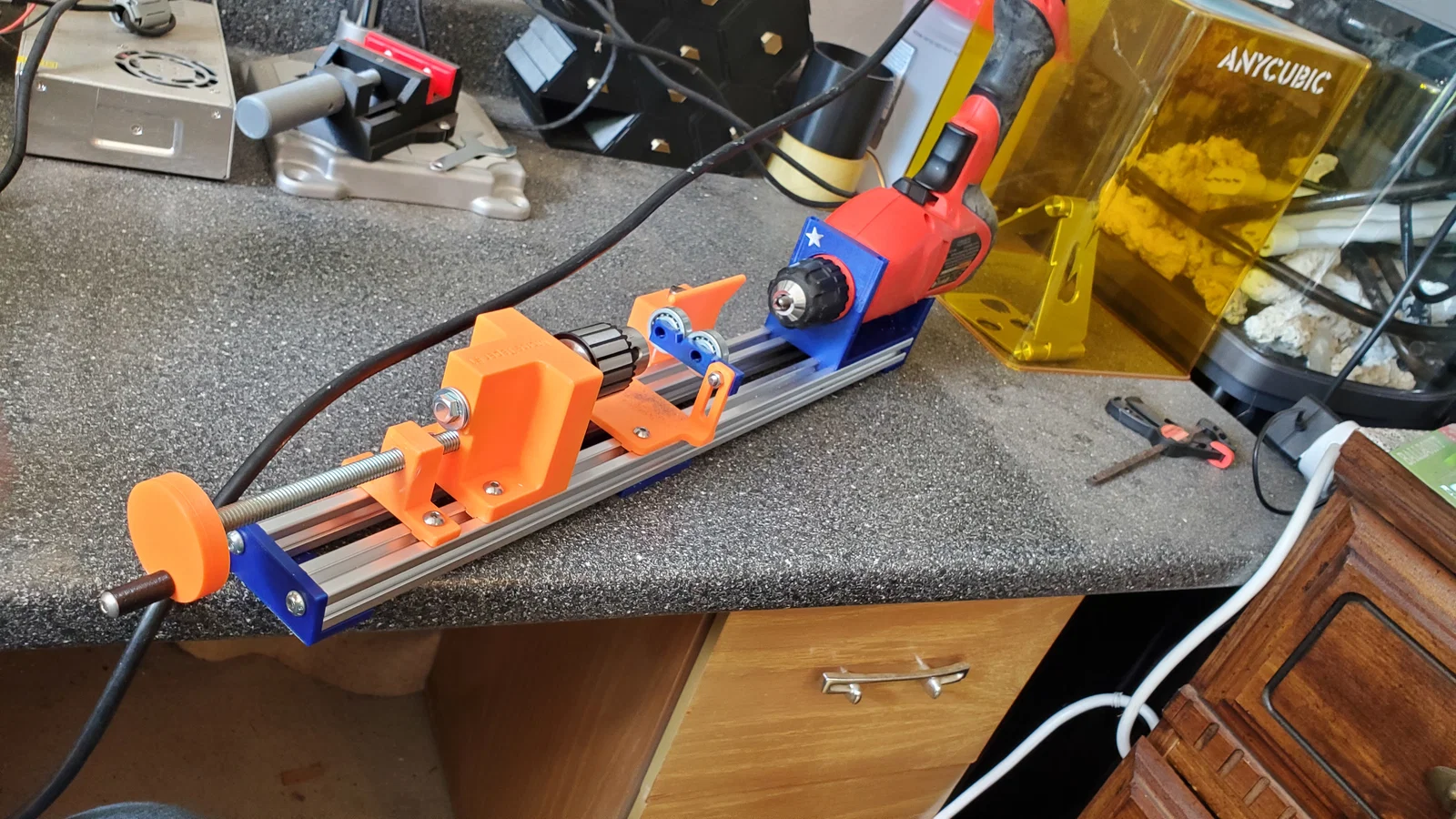

- Ụ động (Tail Stock) có lỗ côn Morse #1 (morse taper #1) để gắn drill chuck hoặc live center (có thể mua trên Amazon và nhiều nơi khác).
- Chạy rất ngon để tiện côn cột buồm và yard arm cho mô hình tàu; đồng thời làm các chi tiết nhỏ bằng đồng thau và nhôm. Mình cũng đã làm vài chi tiết thép tôi cứng nhỏ như kim hỏa (firing pins); chỉ là sẽ tốn thời gian hơn vì dùng dũa làm “dao cắt”.
- Ban đầu có thiết kế cross slide và tool post nhưng rồi thấy chắc không dùng tới nên dừng lại. Có thể sẽ thêm sau.
- Đã chỉnh sửa để khi publish thì toàn bộ là hệ mét.
- In bằng PLA với nozzle 0.6 mm và layer height 0.25 mm.
Bill of Materials:
| Part | Notes | Quantity |
|---|---|---|
| 20 mm Aluminum Extrusion 500 mm | Hai đầu bệ được làm vuông và taro ren M6 x 1 | 2 |
| Base Head | Chi tiết in PLA, sẽ cần support khi in | 1 |
| Mid Base | Chi tiết in PLA | 1 |
| Base Tail | Chi tiết in PLA | 1 |
| Socket button head screw M6x1 x 25 | Bắt các chi tiết in vào đầu thanh extrusion | 4 |
| Socket button head screw M5x0.8 x 10 | Bắt các phần Base vào extrusion | 6 |
| M5 Tee Nut | Giữ các phần Base vào extrusion | 6 |
| Hex nut M3x0.5 | Lắp vào hốc giữ ê-cu (nut traps) trong Base Head | 2 |
| Bracket | Chi tiết in PLA | 1 |
| Socket head cap screw M3x0.50 x 25 | Bắt Bracket vào Base Head | 2 |
| Rest Base | Chi tiết in PLA | 1 |
| Rest Arm | Chi tiết in PLA, sẽ cần support khi in | 1 |
| Socket head screw M5x0.8 x 10 | Bắt Rest Base vào extrusion | 2 |
| M5 Tee Nut | Giữ Rest Base vào extrusion | 2 |
| Socket button head screw M5x0.8 x 10 | Bắt Rest Arm vào Rest Base | 1 |
| Hex nut M5x0.8 x 10 | Giữ Rest Arm vào Rest Base | 1 |

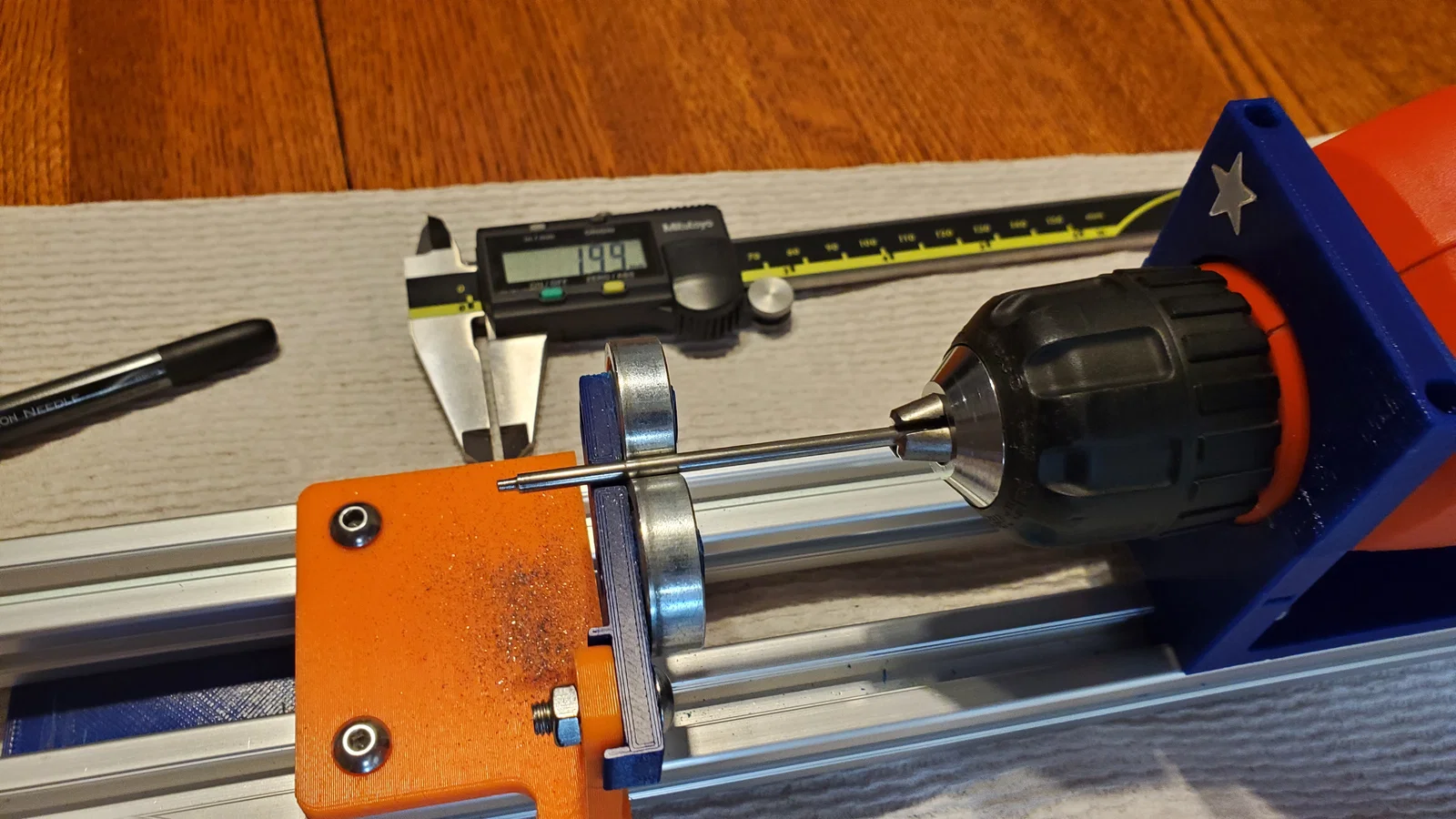

| 10mm x 26mm x 8mm Ball Bearing | Gắn vào Rest Arm | 2 |
| Socket button head cap screw M6-1x 22mm | Giữ Bearings vào Rest Arm | 2 |
| M6 flat washer | Giữ Bearings vào Rest Arm | 2 |
| Hex Nut M6-1 | Giữ Bearings vào Rest Arm | 2 |
| Tool Rest Base | Chi tiết in PLA | 1 |
| Tool Rest | Chi tiết in PLA | 1 |
| 12 mm x 60 mm steel rod | Thanh Tool Rest Rod | 1 |
| Hex socket set screw M4x0.7 x 6 | Dùng để chỉnh độ cao Tool Rest | 2 |
| Hex socket head cap screw M5x0.80 x 10 | Bắt Tool Rest Base vào Extrusion | 2 |
| M5 Tee Nut | Giữ Tool Rest Base vào Extrusion | 2 |
| Tail Stock Metric | Chi tiết in PLA | 1 |
| Tail Stock Back Metric | Chi tiết in PLA | 1 |
| M5 Tee Nut | Giữ các phần Tail Stock vào Extrusion | 4 |
| Socket button head screw M5x0.8 x 10 | Bắt Tail Stock vào Extrusion | 2 |
| Socket button head screw M5x0.8 x 16 | Bắt Tail Stock Back vào Extrusion | 2 |
| Tail Stock Crank Metric | Chi tiết in PLA, dán CA Glue vào vít M) | 1 |
| Hex cap screw M10-1.5 x 100 mm | Dùng để đẩy Tail Stock khi gắn drill chuck | 1 |
| Hex Nut M10-1.5 | Lắp cố định trong Tail Stock Back | 1 |
| Hex Nut M5-0.8 | Dán CA glue vào Tail Stock Crank Metric | 1 |
| Crank Handle | Chi tiết in PLA | 1 |
| Hex socket head cap screw M5x0.80 x 30 | Bắt Crank Handle vào Crank | 1 |
