Red Max Mini Flying Model Rocket (Rocket bay mini Red Max)

CẬP NHẬT: Mẫu này vẫn đang trong quá trình hoàn thiện. Dù mình khá tự tin là model dùng được và an toàn, mình sẽ tiếp tục chỉnh sửa khi thiết kế được cải tiến.

31/03/2024: Mình đã bay thử với toàn bộ chi tiết đều in. Kết quả không ổn lắm. Phần fincan coupler bị chảy nhẹ (PLA+) do thuốc phóng bung dù (deployment charge), ống thân (body tube) cũng bị mềm/chảy, và mũi (nosecone) nổ khi đập xuống mặt đường nhựa. Mình sẽ thử lại với ống giấy BT50. Ngoài ra, mình nghĩ nên có một lớp lót carton mỏng bên trong fincan coupler và body tube. Nhìn vẫn rất đẹp và bay vẫn ổn, chỉ là cần bổ sung vài thứ. Mình cũng sẽ thử với PETG.

15/03/2024: Sau khi trao đổi với anh em trên The Rocketry Forum, mình quyết định ống thân (body tube) đang quá mỏng. Gần như chắc chắn (đọc là: chắc chắn luôn) sẽ bị chảy do khí phụt khi bung dù (ejection gases). Mình đã kèm file Body Tube v2.stl cập nhật, làm dày phần giữa của body tube để chịu nhiệt động cơ tốt hơn. Body tube giờ ôm khít (form-fitting) nên launch lug sẽ nằm gần phía đuôi hơn.

Ngoài ra, mình có vài khuyến nghị:

• Nếu bạn không yên tâm dùng body tube in 3D, bạn có thể dùng một đoạn 75mm ống thân BT-50 (body tubing) bán tại Estes hoặc nhiều cửa hàng hobby. Mình đã test nosecone/fincan với ống Estes và độ vừa khít ổn. Tùy thực tế mỗi người (YMMV).

• Mình cũng kèm một launch lug đi kèm với body tube. Nó không được đẹp kiểu có chamfer này nọ, nhưng thật ra chỉ bạn biết thôi.

• Một gợi ý khác là cắt một miếng carton từ hộp ngũ cốc và lót bên trong body tube để chống chảy. Mình vẫn để lại body tube bản gốc trong danh sách file cho ai muốn thử.

----------------------------------------------------------------------------------------------------------------

Giới thiệu:

Đây là bộ rocket Red Max Mini mình thiết kế bằng Fusion360. Nó dựa trên kit rocket rất phổ biến Der Red Max. Mình làm cái này vì mình “quẩy” rocket khá dữ, và bộ kit Estes của mình không vượt qua được “Frogglicker Durability Test.”

Đây là một mẫu park-flyer dễ in, dễ ráp và có thể đạt độ cao khoảng 500' khi dùng động cơ Estes B4. Hướng dẫn lắp ráp cũng đơn giản.

• Slice từng phần hoặc slice hết một lần.
• In bằng loại filament bạn thích (khuyến nghị PETG hoặc PLA+)

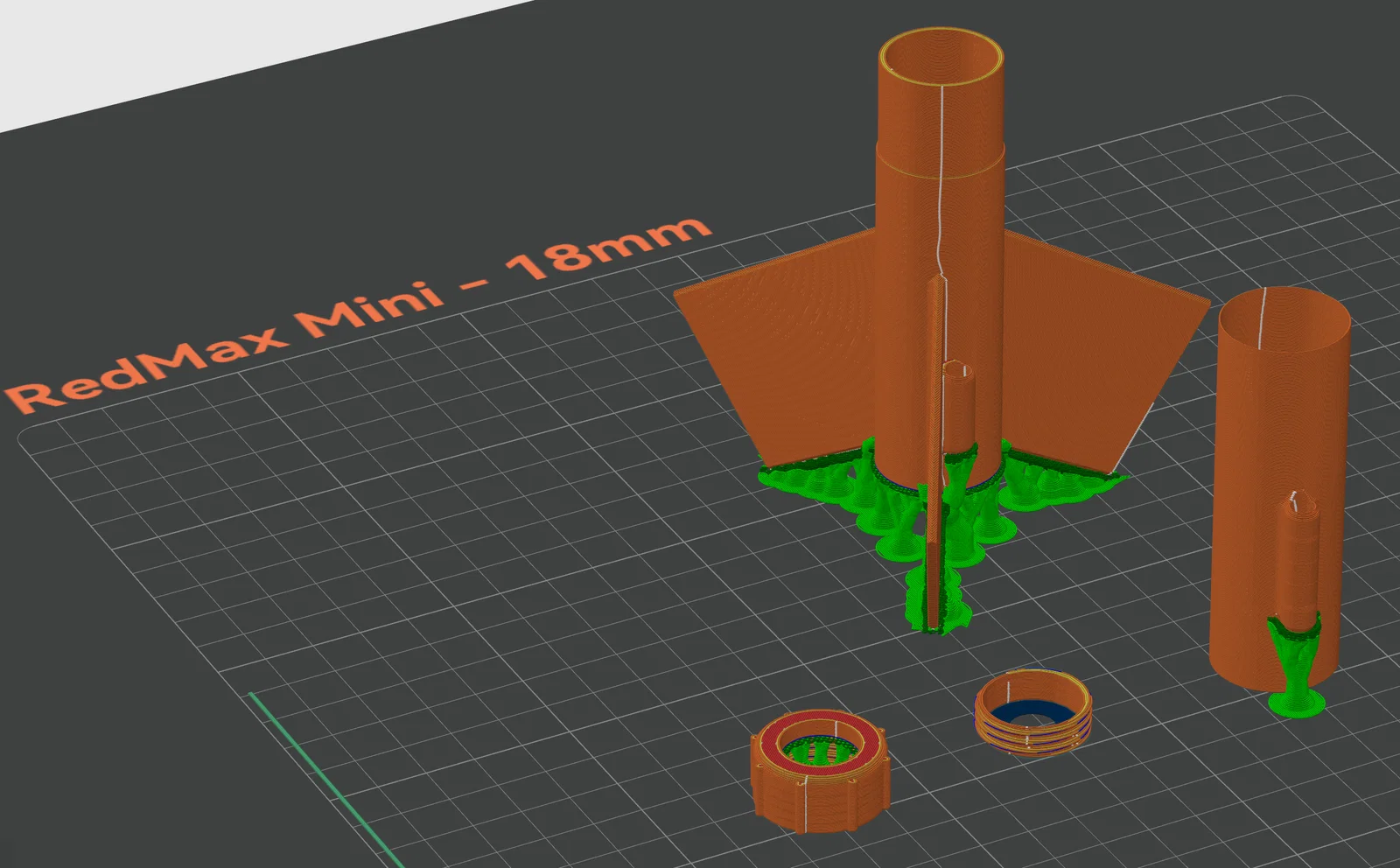

• Dùng supports cho phần đuôi của cánh (aft section of the fins), launch lugs, và nắp giữ (retainer cap) (nếu bạn in theo hướng để “đúng chiều”/right-side up)
• Nếu bạn định sơn, dùng layer height 0.16mm hoặc nhỏ hơn (mịn hơn); còn không thì 0.2mm là được

Cần chuẩn bị để lắp ráp:

• Keo CA
• Tùy chọn: 3D Gloop
• Dây Kevlar mảnh làm shock cord (~dày 1mm)
• ~10g đất sét nặn (modeling clay) để làm đối trọng mũi
• Vật liệu làm streamer – khuyến nghị rộng 50mm, dài 762mm (2-in x 30-ins)
• Ống thân BT20 từ Estes hoặc hãng khác (motor mount sleeve)
• Động cơ rocket Estes 18mm: khuyến nghị motor hạng A hoặc B. Motor cấp C ước tính sẽ bay quá 1000ft.
• Đồ launch lặt vặt
• Dụng cụ hobby thông thường (dao X-acto, giấy nhám, que kem gỗ, v.v.)

Lắp ráp (đọc trước và hiểu tất cả bước trước khi bắt đầu lắp):

1. Làm sạch phần nhựa thừa/bavia (flashing) trên model. Chà nhám và trét bột/putty nếu bạn định sơn

2. Đo và cắt khoảng ~3–4 lần chiều dài thân rocket dây Kevlar

3. Luồn dây từ phía trên của fincan và đi xuyên ra phía đuôi

4. Tìm rãnh dẫn shock cord bên trong fincan và dán cố định bằng keo CA, chừa một đoạn dây thò ra phía sau.

5. Đút ống BT20 vào phía đuôi và đẩy lên phía trước cho tới khi chạm điểm dừng.

   1. Bạn nên cố định ống ở phía trên bằng một ít keo CA. Đừng để keo CA chảy vào trong ống

6. Trượt vòng chặn (retaining ring) vào ống motor mount và dán cố định vào đuôi rocket và ống motor mount bằng vài giọt keo CA

7. Cẩn thận tỉa phần đầu ống motor mount bằng dao X-acto

8. Khi keo khô, vặn nắp Retainer cap vào vòng

9. Tìm và lắp body tube vào fincan. Thường không quan trọng xoay hướng nào, nhưng launch lug phía trước thường nằm gần cụm cánh hơn.

   LƯU Ý: Bạn có thể thay body tube in 3D bằng ống giấy BT-50. Khi đó bạn cần in file STL launch lug tùy chọn.

10. Luồn shock cord lên xuyên qua body tube

11. Khi launch lugs của body tube và fincan đã thẳng hàng, dán cố định bằng keo CA hoặc 3D Gloop.

12. Buộc đầu shock cord vào nosecone và nhỏ 1 giọt keo CA lên nút để khỏi tuột

13. Gắn streamer. Cuộn chặt lại. Cần chừa đủ chỗ cùng wadding và shock cord

14. Quấn 1 vòng băng keo giấy (masking tape) dạng dải mỏng (rộng 1–3mm) quanh nose cone để nó không tuột ra, nhưng vẫn phải bật ra được khi bung dù/triển khai. Nếu chặt quá, gỡ bớt một phần dải băng keo

15. Nhét ~10g đất sét nặn vào bên trong nose cone

16. Lắp motor và vặn retainer vào.

17. Làm các bước launch như bình thường rồi phóng thôi!

Ghi chú cuối:

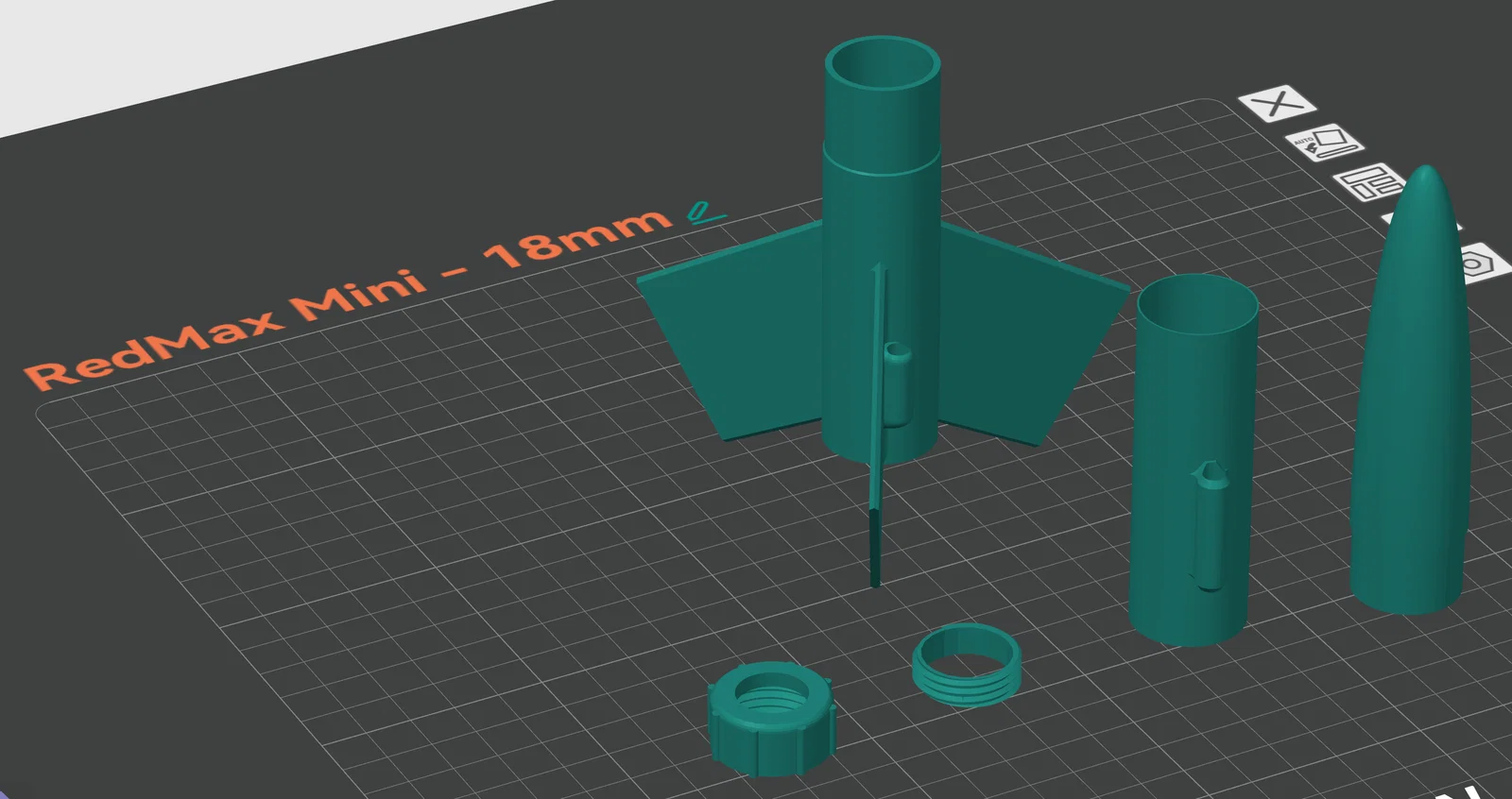

• Mình có kèm file .3mf từ OrcaSlicer. Nó nên load được trong slicer nào cũng được

• Mình cũng kèm file OpenRocket Simulator để bạn mô phỏng rocket với cấu hình bay.

• Đây là món quà mình gửi tới cộng đồng 3D Printing và Rocket. Mình đã bỏ rất nhiều thời gian để làm và làm bằng cả đam mê. Cứ thoải mái tải về và chia sẻ link. Nếu bạn cũng thích, vui lòng like và đăng một bản Make.

• Làm ơn đừng lấy cái này đi bán kiếm lời. Mình có bán bộ kit nâng cấp kèm phụ kiện để bay được, và mình cũng có thể lắp sẵn “ready to fly”. Liên hệ mình nếu bạn muốn một trong hai. Mình sẽ link shop Etsy khi sẵn sàng. Nếu bạn muốn bán, cứ nhắn mình để mình cùng thỏa thuận.

• Model Rocketry là một hobby an toàn và vui cho cả trẻ em lẫn người lớn khi tuân thủ NAR Safety Code. Nếu bạn định cho bay mẫu này, vui lòng có chút kinh nghiệm hoặc chịu khó tìm hiểu về rocket low-power. Chuẩn bài.

• Mình cung cấp model này không kèm bảo hành hay cam kết an toàn. Mình đã cố gắng hết sức để làm ra một bộ kit có thể tự ráp cho bạn chơi, nhưng đôi khi mình vẫn sai sót. In, trưng bày và phóng là bạn tự chịu rủi ro.

• Nếu bạn in cái này và để lên bàn làm việc, đảm bảo bạn sẽ là “ngầu nhất khu” trong dãy cubicle. Tận hưởng sự nổi tiếng nhé.

• Có câu hỏi gì cứ nhắn mình. Mình rất thích nói chuyện về rocket và 3D printing!
