Ender 6 - Ống gió 4020 Part Cooling gắn nam châm (11 min Benchy)

Chỉnh sửa sau:

11.april.2024 mình đã thêm file STEP.

Mọi người đăng bài “make” và chia sẻ trải nghiệm giúp mình với.

https://www.paypal.me/NDRNADIR

Chỉnh sửa sau:

Mình đã thêm phần giữ nam châm có khoét lỗ cho dây X endstop

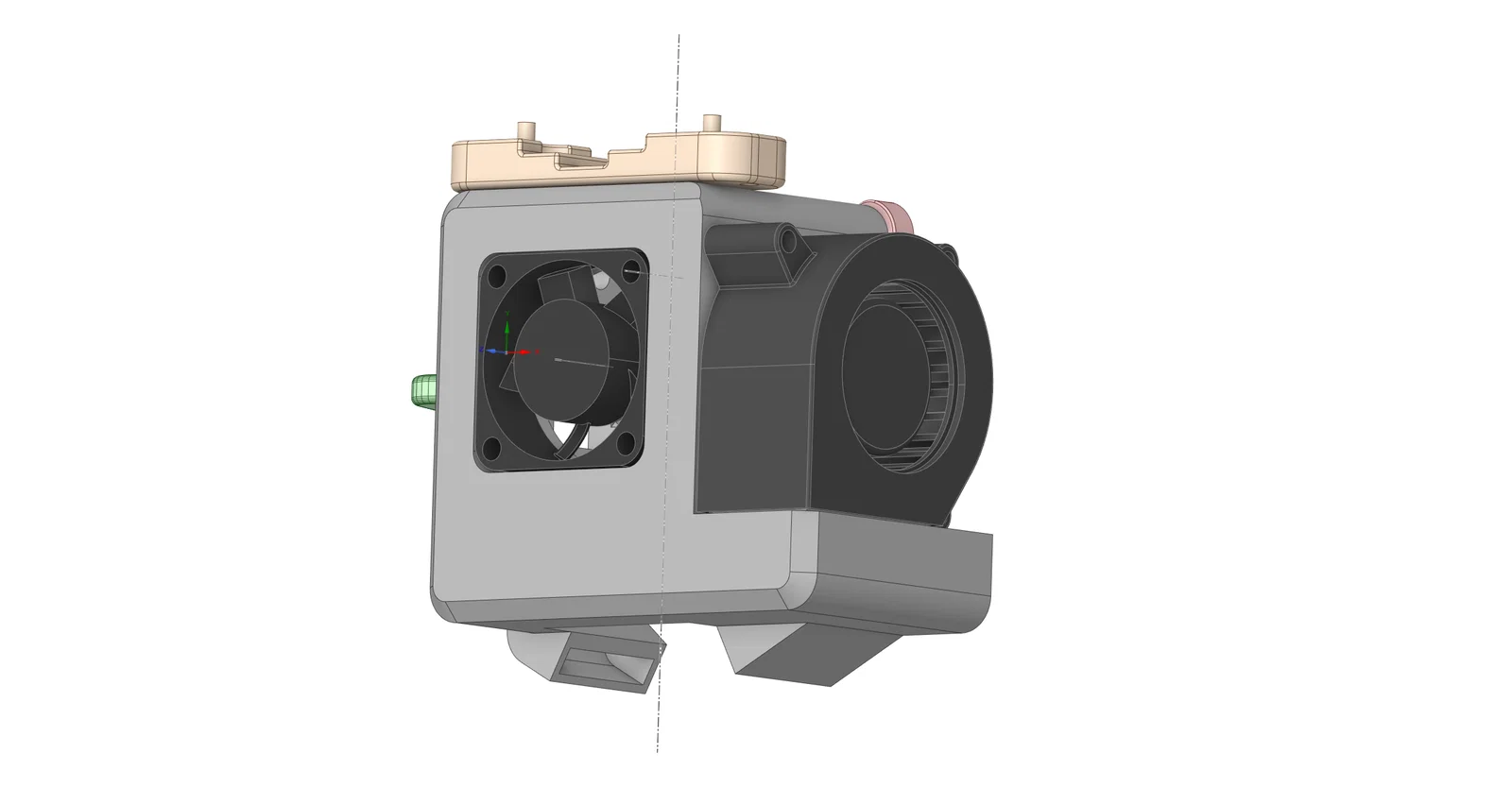

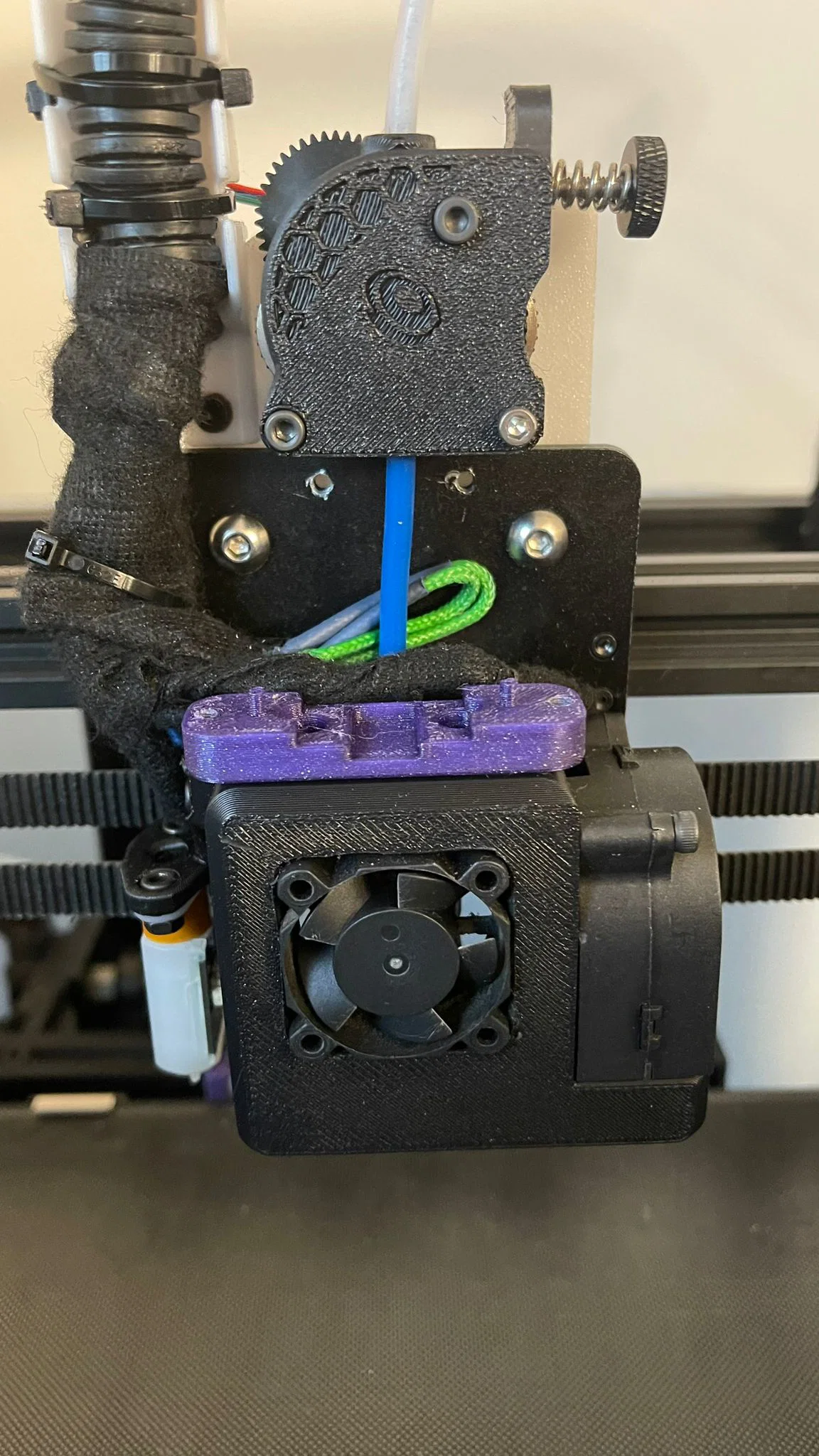

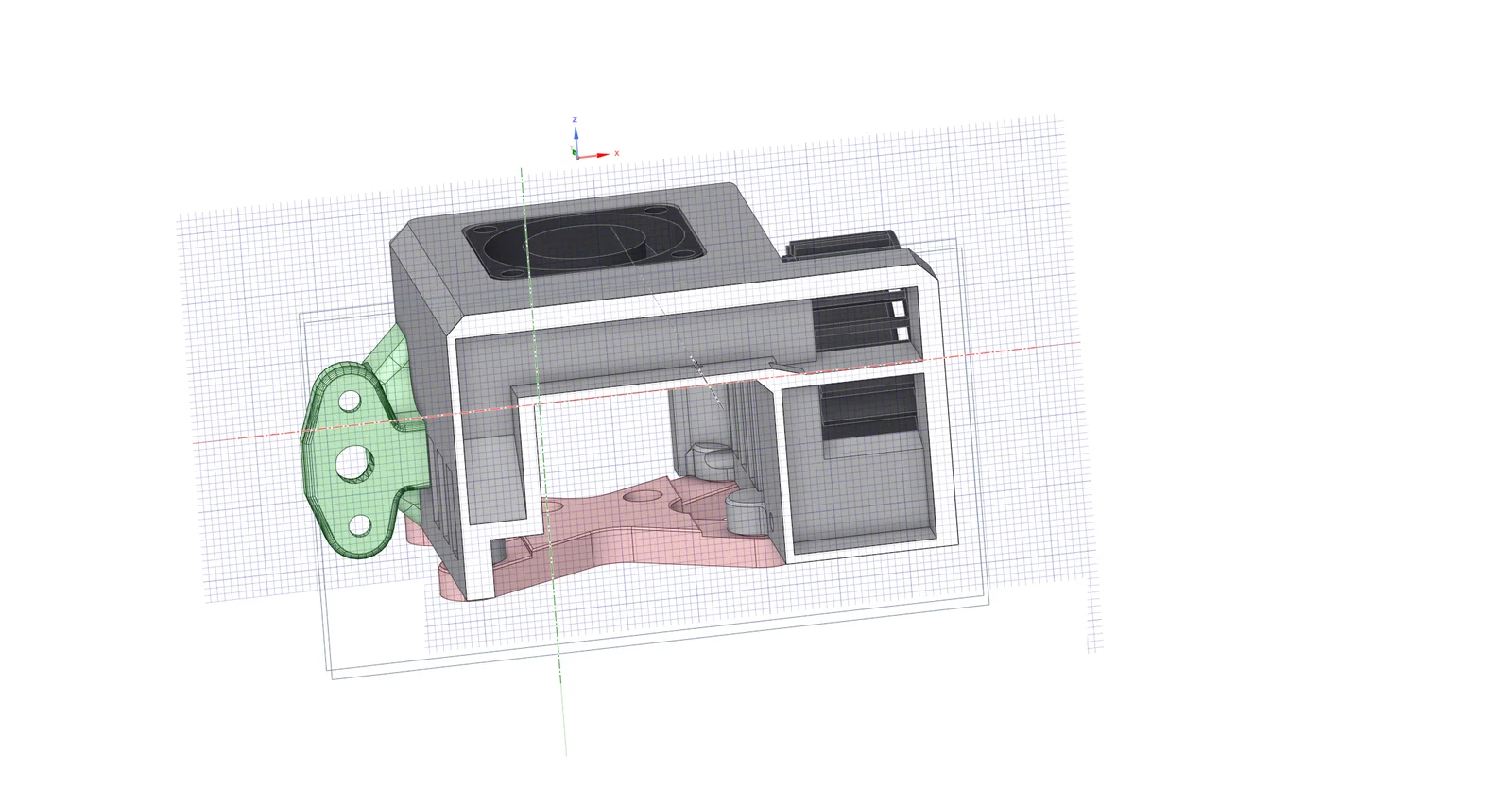

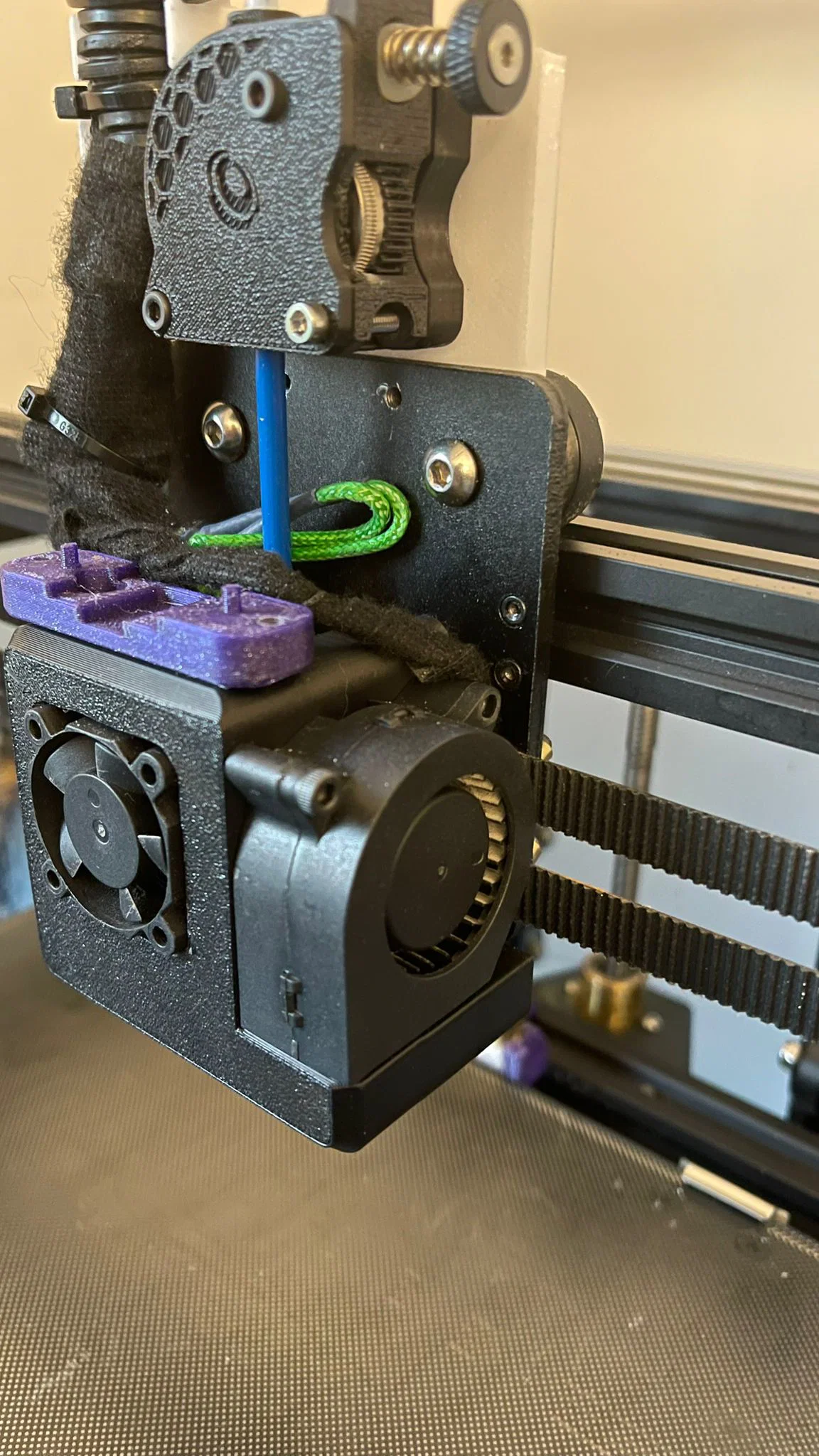

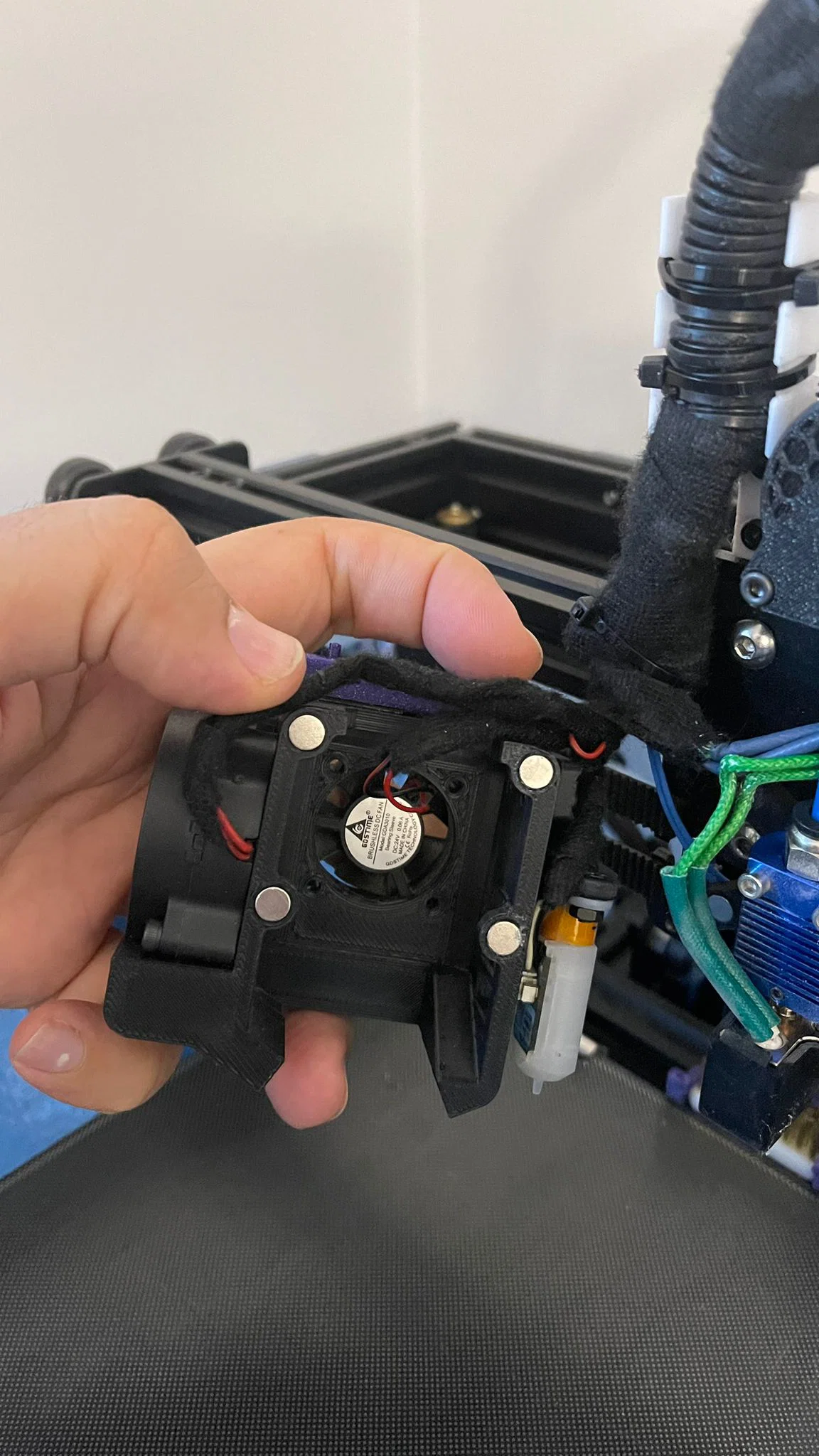

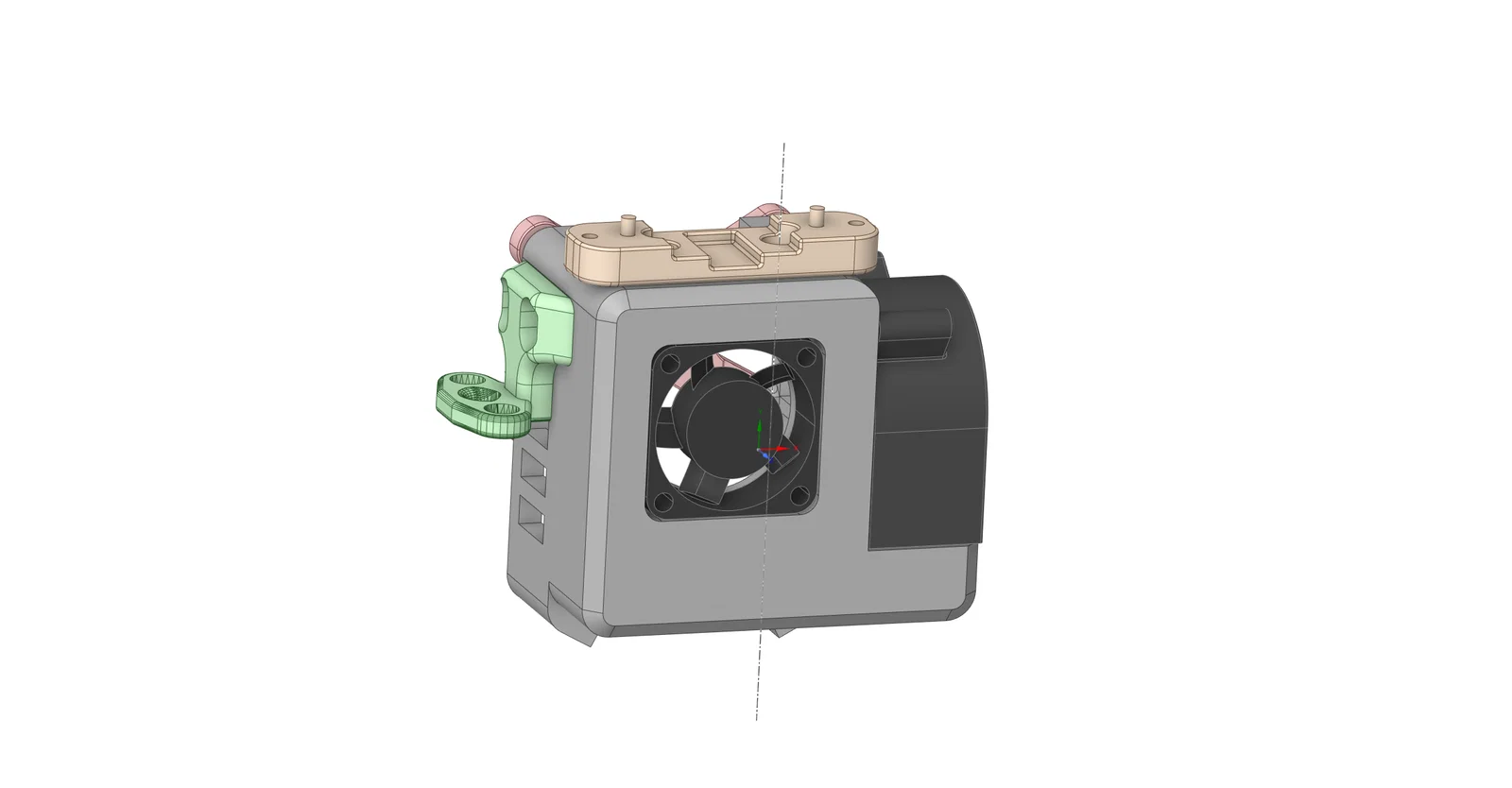

Giới thiệu Ender 6 Shroud — một chi tiết được thiết kế riêng để tăng hiệu năng và tính năng cho máy in 3D Ender 6 của bạn. Shroud này được làm rất kỹ để gắn vừa quạt hotend 3010 và quạt blower 4020 cho khả năng part cooling hiệu quả. Ngoài ra còn có ngàm gắn BLTouch và chỗ gắn accelerometer cho input shaper, giúp trải nghiệm in của bạn “lên level”.

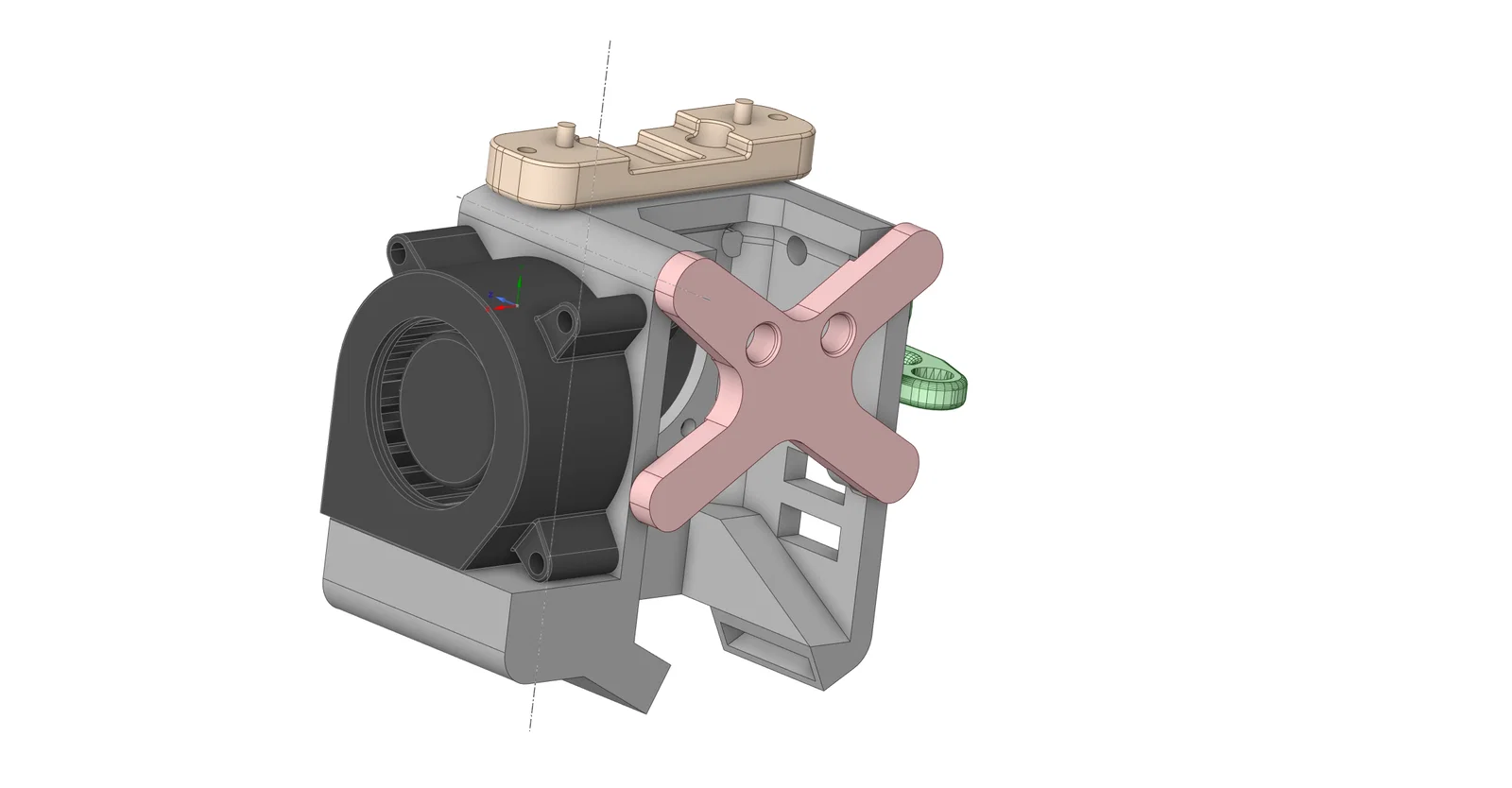

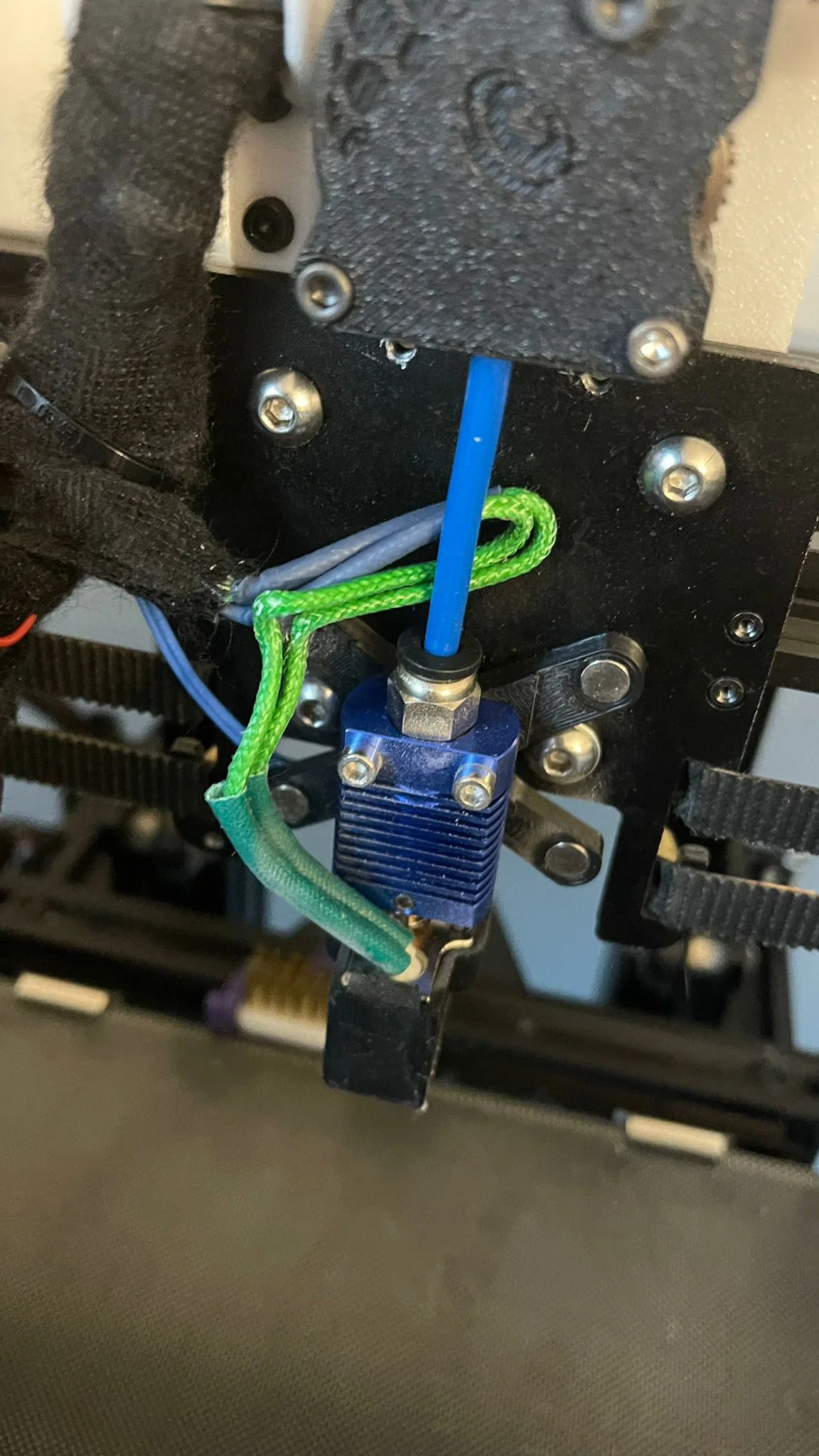

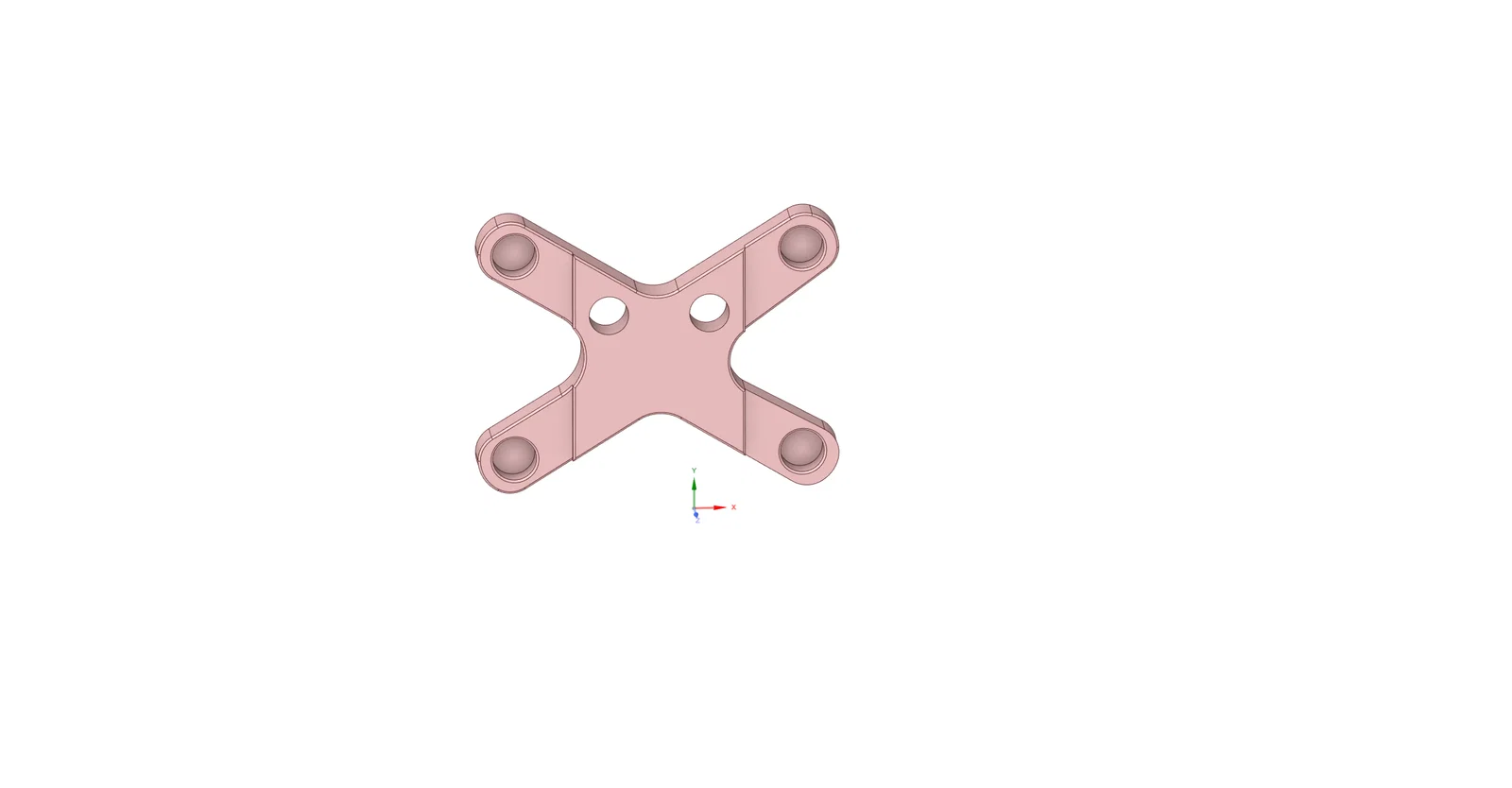

Được thiết kế theo hướng đơn giản và tiện lắp đặt, Ender 6 Shroud dùng 8 viên nam châm neodymium N52 dạng tròn (3mm x 6mm) để bám chắc chắn. Lắp đặt cũng dễ: bắt đầu bằng cách gắn 4 viên nam châm vào phần hình chữ X và lắp nó phía sau heatsink. Phần X được canh chuẩn để khớp hoàn hảo với 2 điểm bắt trên heatsink. Siết cố định heatsink bằng 2 vít M3x16mm.

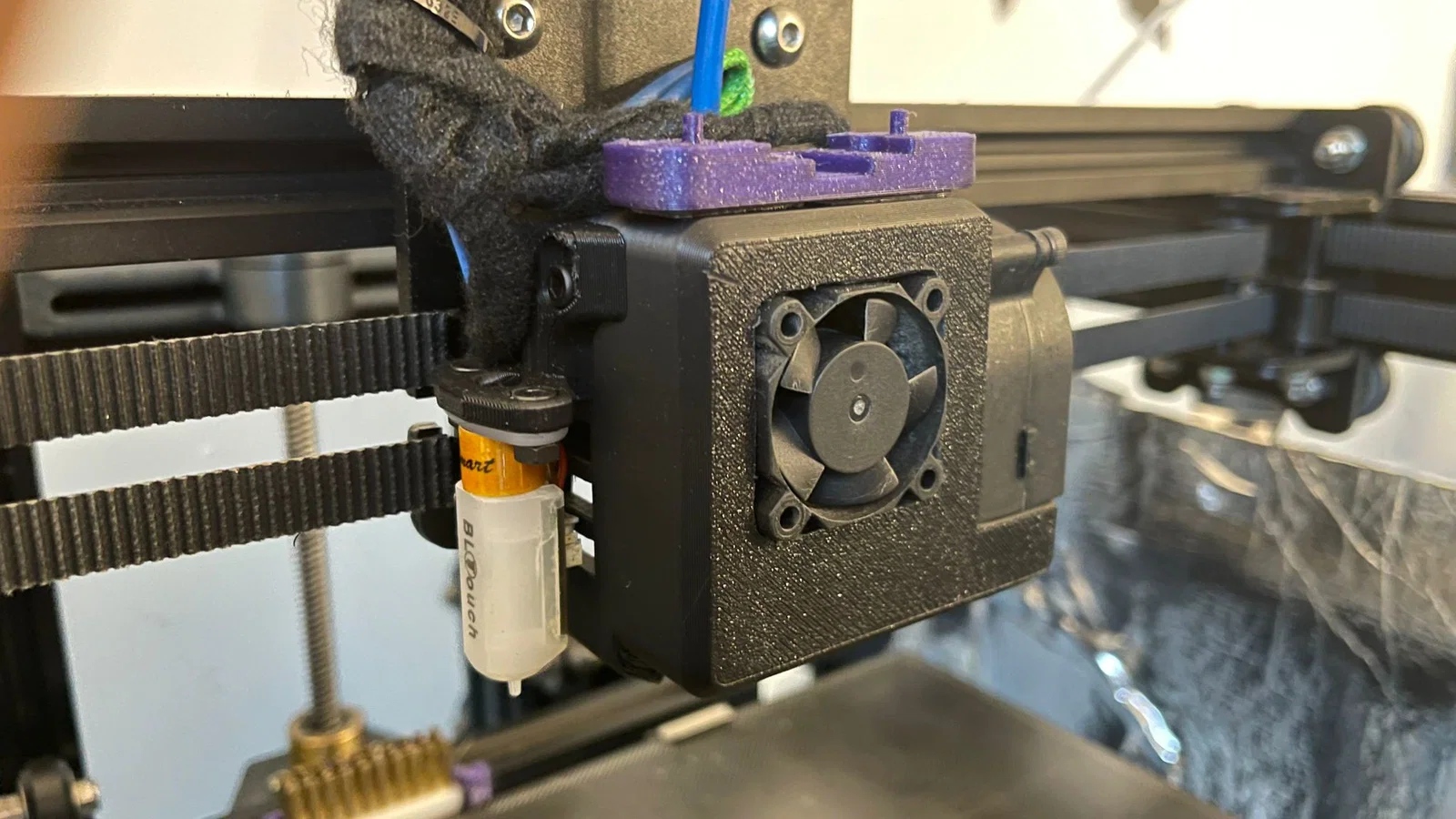

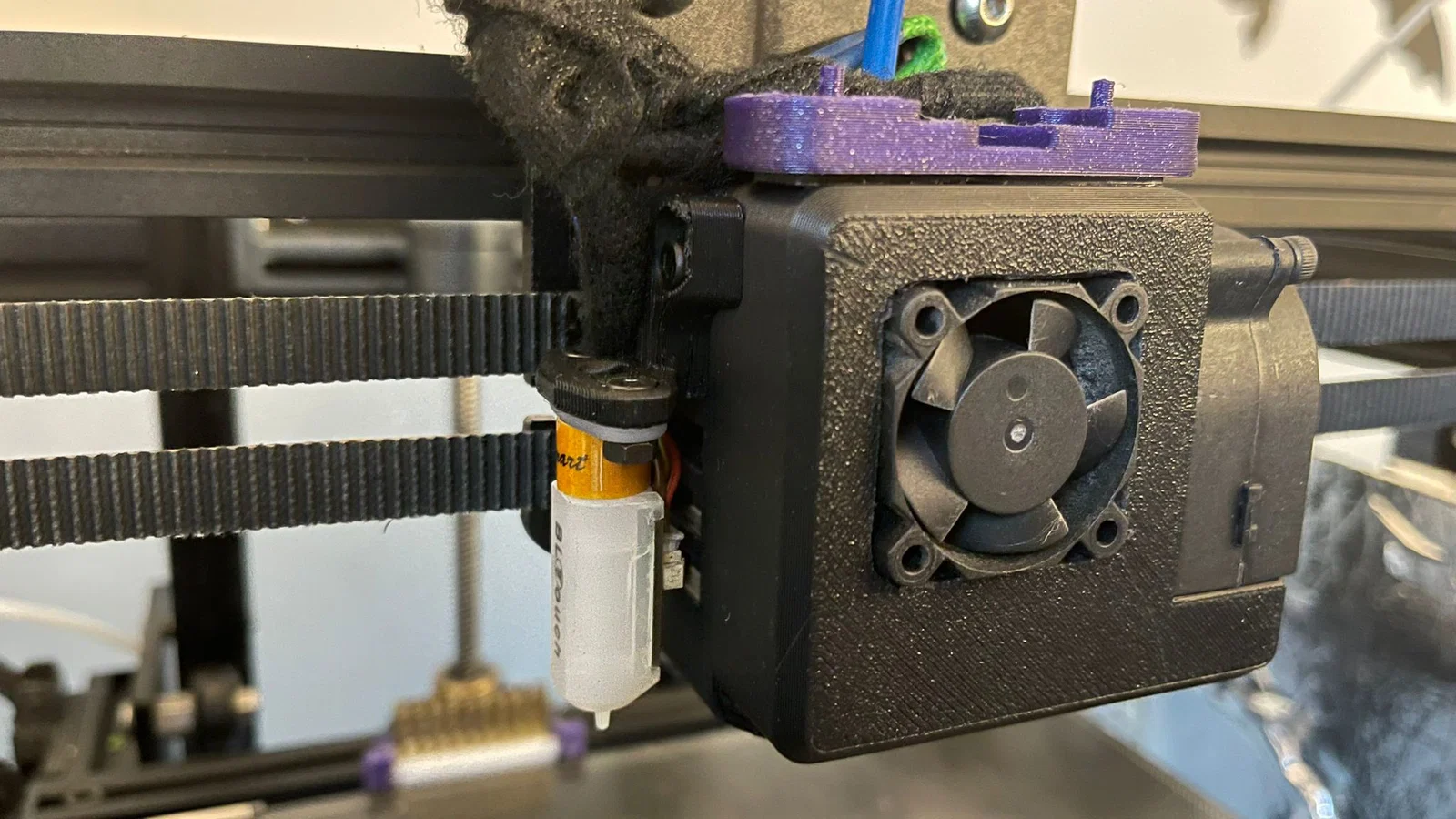

Tiếp theo, lắp 4 viên nam châm còn lại lên shroud, nhớ để cực tính đối nghịch với các viên trên phần X. Cố định quạt 3010 bằng 4 vít M3x16mm và gắn quạt part cooling vào shroud bằng 2 vít M3x16mm. Nếu bạn dùng BLTouch, hãy ép 2 heat inserts vào shroud và gắn ngàm BLTouch chỉnh được độ cao bằng 2 vít M3x8mm.

Thiết kế chú trọng tính tương thích, Ender 6 Shroud dùng được cho Volcano hotend cũng như heat block thường. Nếu in thành công, nhớ chia sẻ thành quả để ủng hộ. Mình rất cảm ơn phản hồi và lượt like nếu mẫu này có giúp ích cho bạn.

Bill of Materials (BOM):

• Ender 6 Shroud (1)
• 3010 Hotend Fan (1)
• 4020 Blower Fan (1)
• Nam châm neodymium N52 (8) - 3mm x 6mm
• Vít M3x16mm (6)
• Vít M3x8mm (2) [Dùng để lắp BLTouch]
• Heat Inserts (2) [Dùng để lắp BLTouch]

Lưu ý: BOM này giả định bạn có sẵn các phụ kiện lắp đặt cần thiết như đai ốc và long đền (washers). Phần này có thể khác nhau tùy model máy in và sở thích cá nhân.

Gợi ý in (Print Suggestion):

Để có kết quả tối ưu, mình khuyến nghị các thông số in sau cho Ender 6 Shroud:

Material: ABS hoặc PETG (đều phù hợp cho ứng dụng này)

Print Orientation: úp mặt xuống (shroud) và các chi tiết khác theo hướng in tiêu chuẩn

Infill: 20% (hoặc chỉnh theo nhu cầu)

Perimeters: 3

Top Layers: 5

Bottom Layers: 5

Supports: Có (cho phần shroud)

Các thông số này đã được test và cho kết quả rất tốt về độ cứng, độ bền và chất lượng bề mặt tổng thể. Tuy nhiên bạn cứ thoải mái chỉnh lại theo gu hoặc yêu cầu riêng.

Nhớ chia sẻ các bản in thành công và góp ý trải nghiệm của bạn với các setting gợi ý này. Chúc in vui!

Cảm ơn Bosco Lau vì ý tưởng đã truyền cảm hứng để mình làm bản nâng cấp này.
