PandaPlacer A1 dual height fiducial fixture (đồ gá fiducial 2 mức)
Đồ gá fiducial 2 mức cho PandaPlacer A1, gắn cạnh up camera để calibrate dual-level trong OpenPnP. Hướng dẫn in/cắt target 19–20 mm, dán matte và lắp bằng 2 ốc M3 để tăng độ chính xác pick & place.
Mô tả

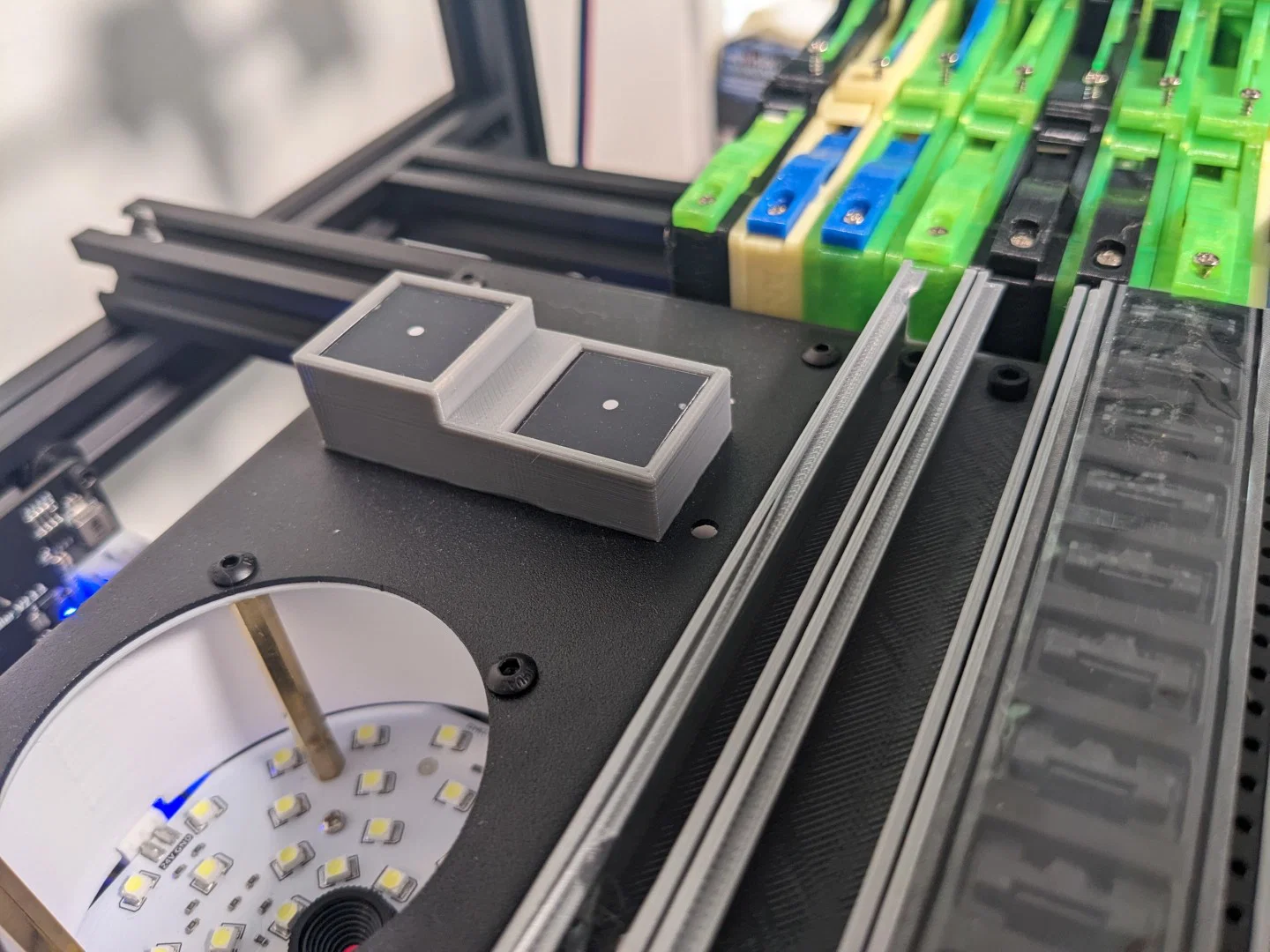

Gắn món này lên PandaPlacer A1 của bạn ngay cạnh up camera để mở khóa khả năng calibrate đủ 2 mức (dual-level) trong OpenPnP. Làm theo mục OpenPnP Issues & Solutions để calibrate được chuẩn nhất.
In ảnh một bộ hình vuông. Có sẵn file ví dụ. Kích thước danh nghĩa là 20 x 20 mm nền đen, ở giữa có 1 chấm tròn màu trắng đường kính 1 mm. Nên dùng giấy ảnh loại matte, hoặc dán phủ bằng băng keo matte. Khi cắt thì cắt hơi nhỏ lại — cỡ 19 x 19 mm là ổn.
Gắn calibration target lên plate của up camera (plate này cũng giữ discard bin). Dùng 2 con ốc M3 với chiều dài “bí mật” mà mình lỡ quên mất rồi.
Dán double-sided tape để cố định các miếng này vào các ngăn (calibration pockets), rồi bắt đầu calibrate theo OpenPnP Issues & Solutions. Xong xuôi là bạn sẽ có một máy pick and place siêu chính xác. Gì nữa? Vẫn chưa xử được vụ parts feeder hả?
