Vòng đệm (spacer) cổ phuộc xe đạp threadless dạng tham số (parametric)

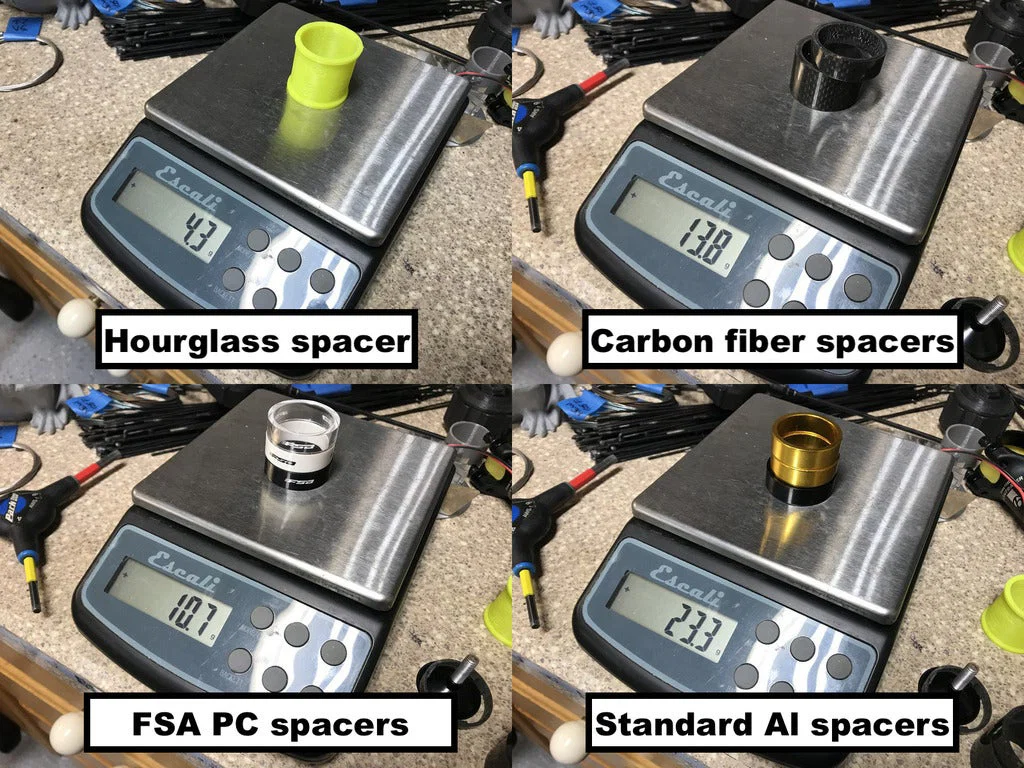

Cập nhật 9 Jan 2020: Cảm ơn zachariazh đã nhắc là bạn có thể trả gần 20€ cho thứ về cơ bản là y hệt cái này từ Extralite, hãng Ý chuyên làm linh kiện siêu nhẹ cho hội “weight weenie”. Với thiết kế của mình thì chỉ thiếu mỗi cái logo “Extralite” in ở bên hông. Nhìn mấy ảnh chụp có thước tỷ lệ của họ so với của mình, mình cũng từng nghĩ tới việc gắn logo “Extraliter” lên bản của mình nhưng vậy chắc hơi quá.

Trên mạng có rất nhiều headset spacer, chắc cũng vì spacer về cơ bản chỉ là một ống trụ rỗng đơn giản. Không phải thiết kế gì phức tạp.

Vậy cái của mình khác gì? Không khác nhiều lắm, nhưng mình có vài biến thể ngoài loại spacer thẳng cơ bản:

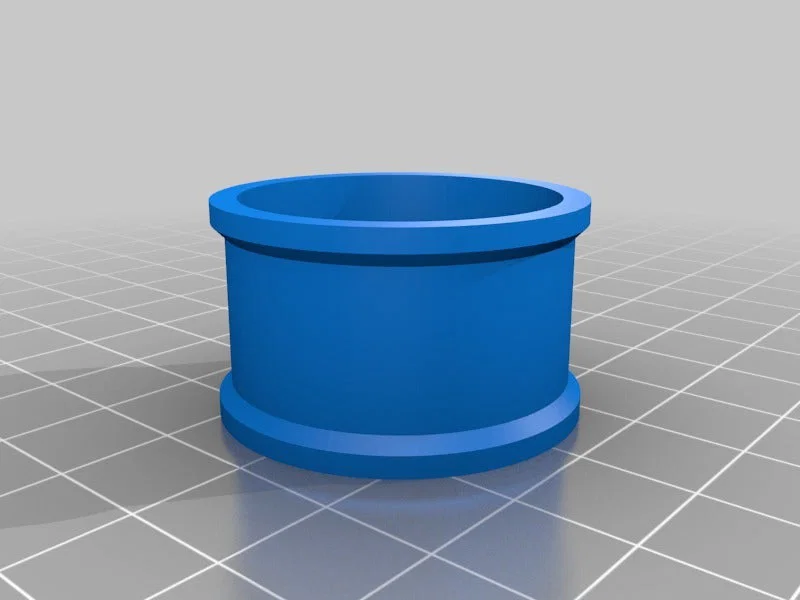

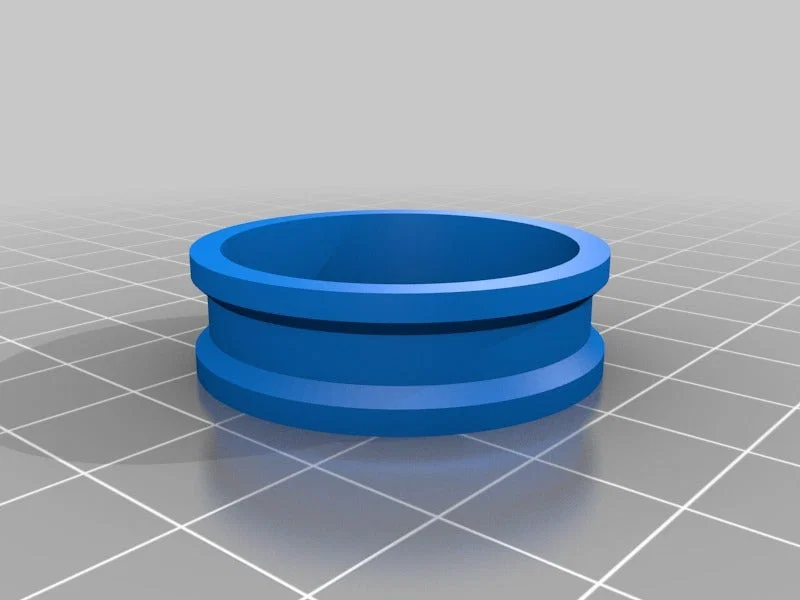

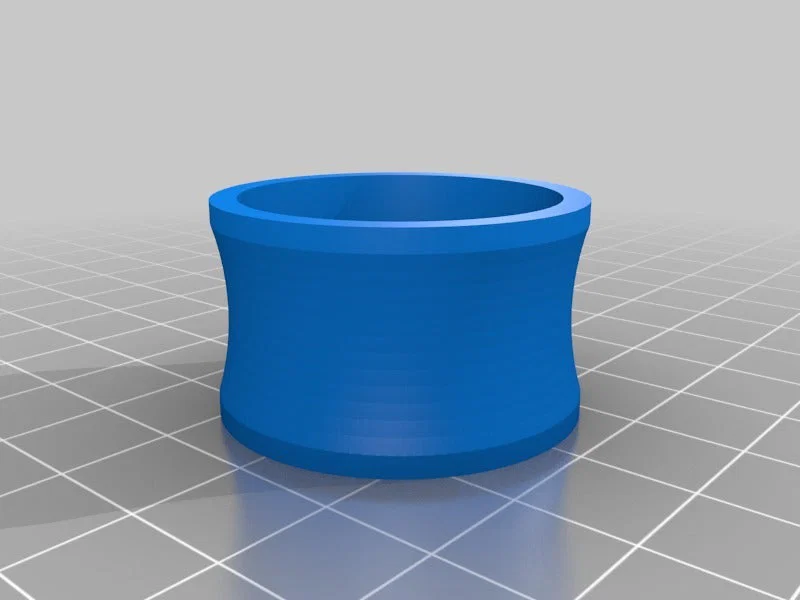

• Hourglass spacer
  Dày ở hai đầu, mỏng ở giữa. Cho ra spacer nhẹ nhất, hợp với hội “weight weenie”.

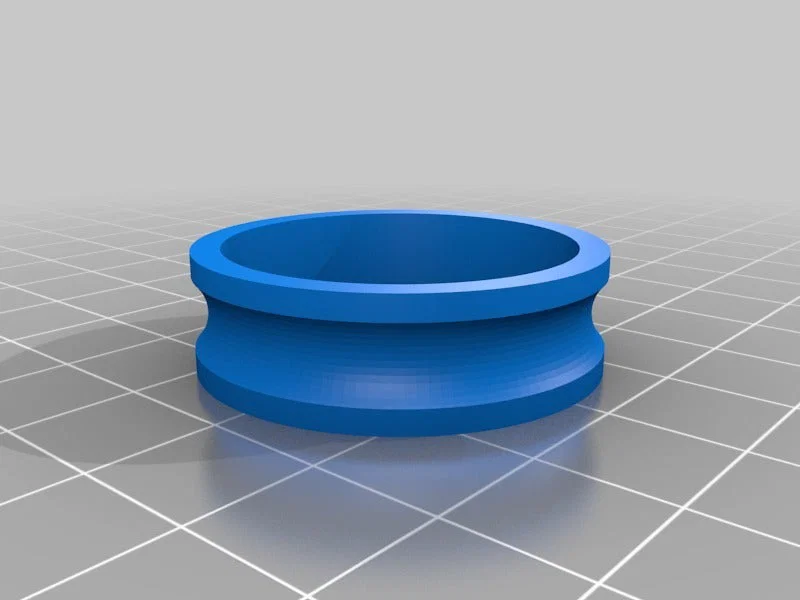

• Rounded hourglass spacer
  Cũng như trên, thon ở giữa, nhưng bo cong mượt từ trên xuống dưới.

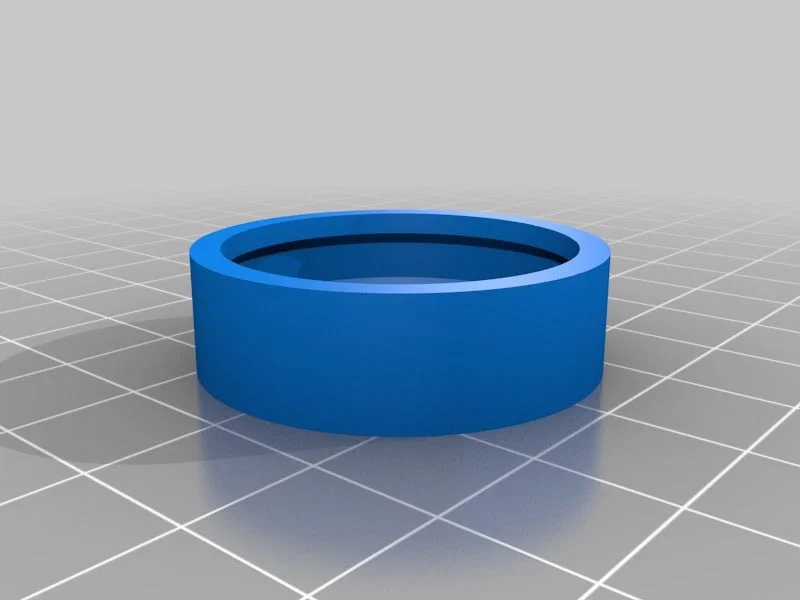

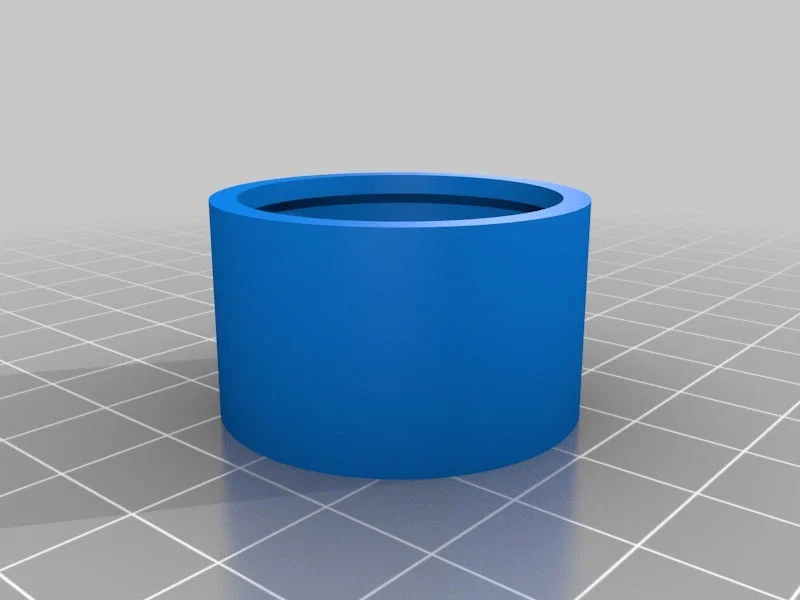

• Internally butted spacer
  Tương tự hourglass, nhưng phần “butting” nằm ở phía trong. Nhìn bên ngoài truyền thống hơn nhưng vẫn nhẹ một cách vô lý.

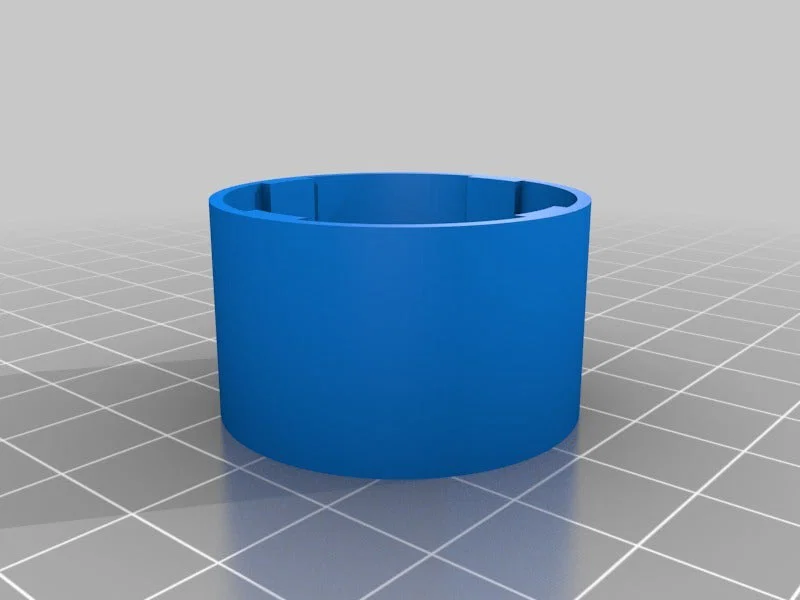

• S-Works clone spacer
  Bản clone của spacer carbon fiber đi kèm chiếc Epic của mình, có thiết kế dạng rãnh (splined) đơn giản.

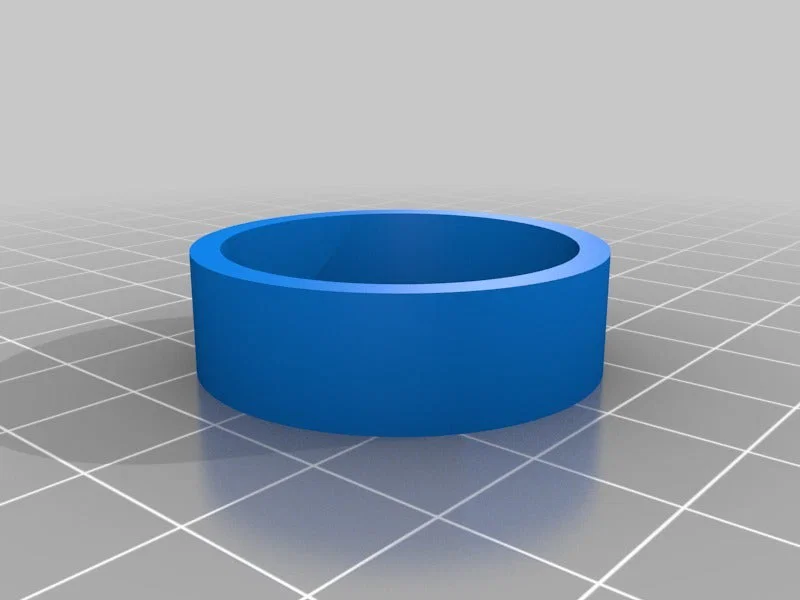

Simple straight spacer
Vì sao không làm luôn?

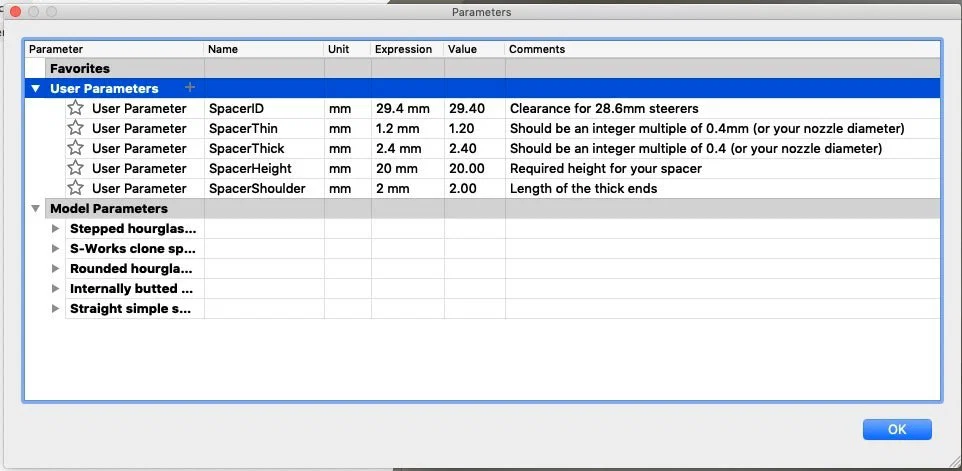

Thiết kế này là parametric. Nếu bạn import file F3D vào Fusion 360, vào Modify rồi chọn “Change Parameters” và chỉnh các user parameters để regenerate lại toàn bộ spacer. Cách hay nhất là xác định bạn cần bao nhiêu spacer và in một spacer đúng chiều cao cần dùng, thay vì chồng nhiều spacer để đạt chiều cao đó.

Hai thiết kế hay khác:

T70E’s cool “wave” headset spacers: https://www.thingiverse.com/thing:2514543

• FooFighter’s adjustable headset spacers: https://www.thingiverse.com/thing:1640992

In 3D (Printing)

Có thể in bằng vật liệu nào cũng được, nhưng mình khuyên đừng dùng PLA vì chịu nhiệt kém. PETG là nhựa mềm hơn nên có thể không lý tưởng, nhất là nếu bạn chọn các phiên bản kiểu “weight weenie”. ASA là một biến thể của ABS có khả năng kháng UV nên hợp cho xe đạp, nhưng có thể hơi khó in (và mùi khá nồng). Polycarbonate cũng là vật liệu rất tốt cho món này. Các loại filament carbon fiber filled cũng sẽ khá ổn.

Layer height thì gần như tuỳ bạn, nhưng mình gợi ý dùng Arachne perimeter generator nếu slicer của bạn có hỗ trợ (mấy slicer lớn thì thường có).
