DIY Camera Slider tự làm, motor, điều khiển Arduino (cập nhật 2024-04)

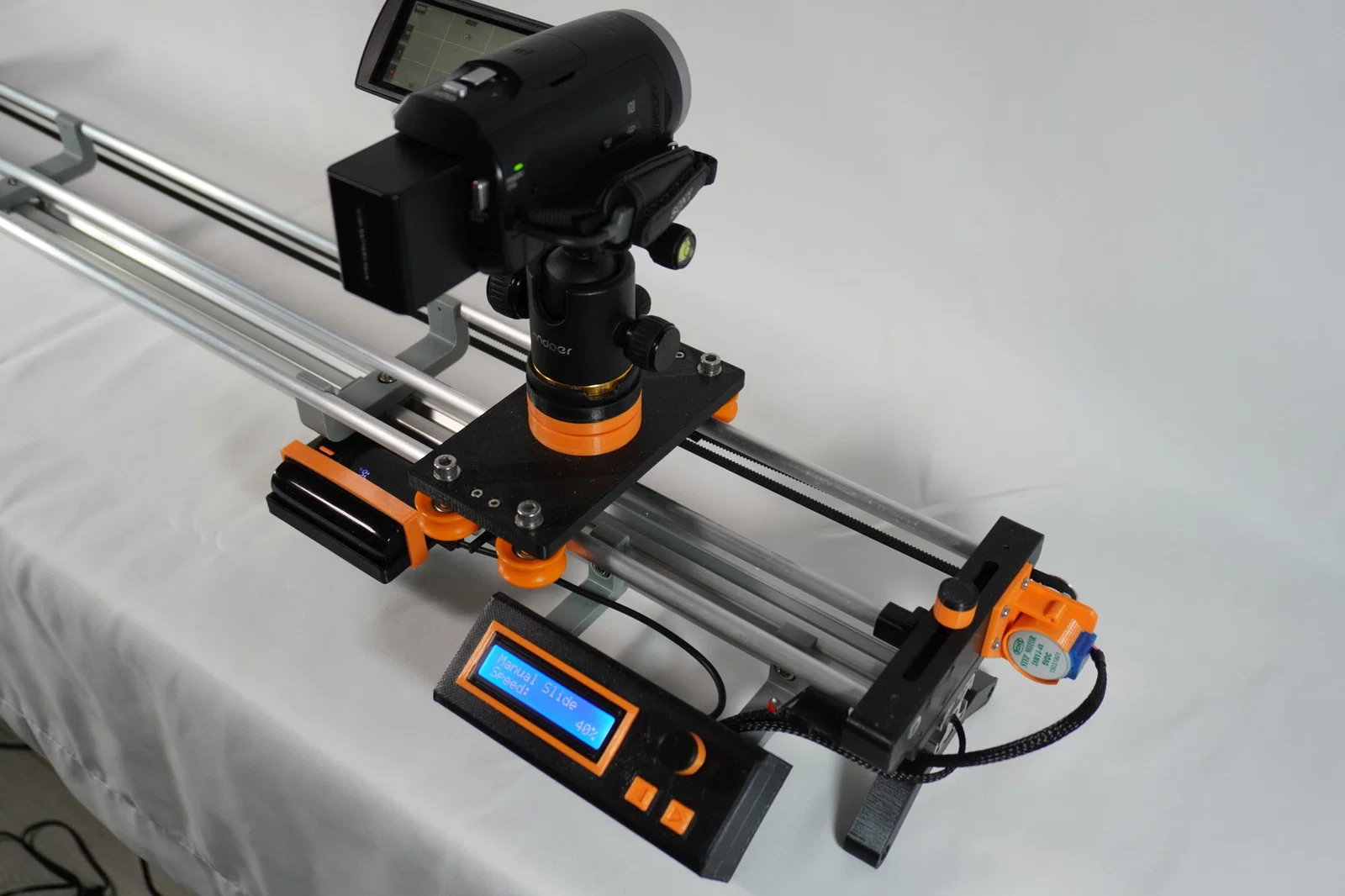

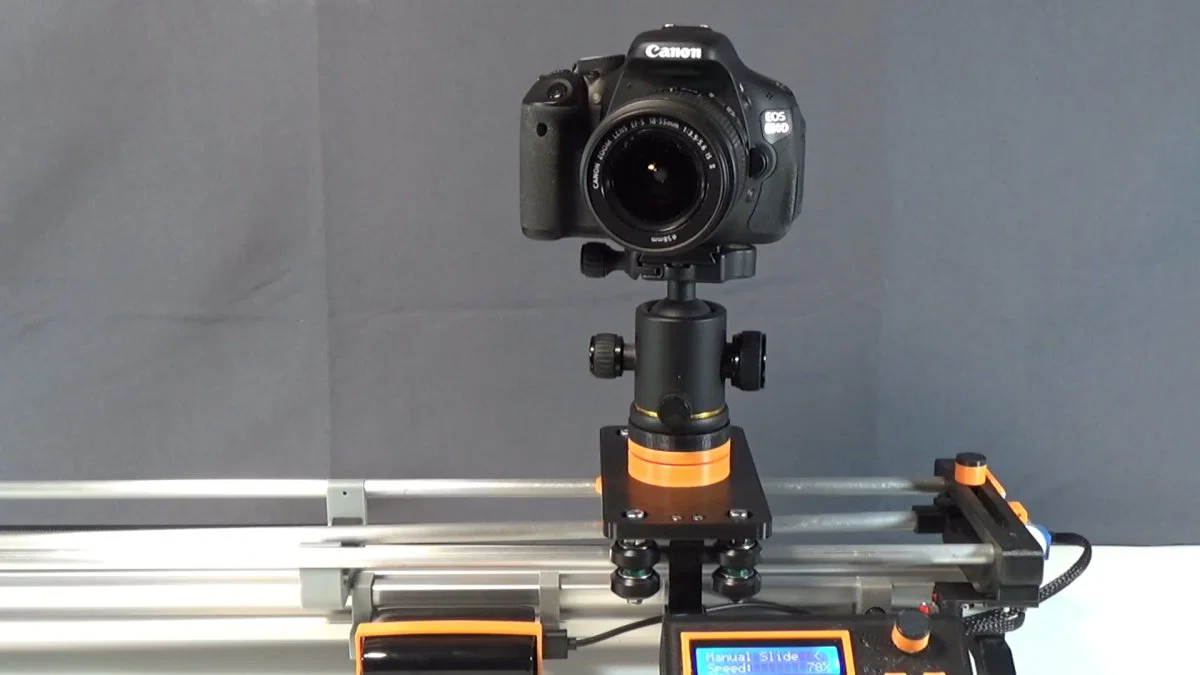

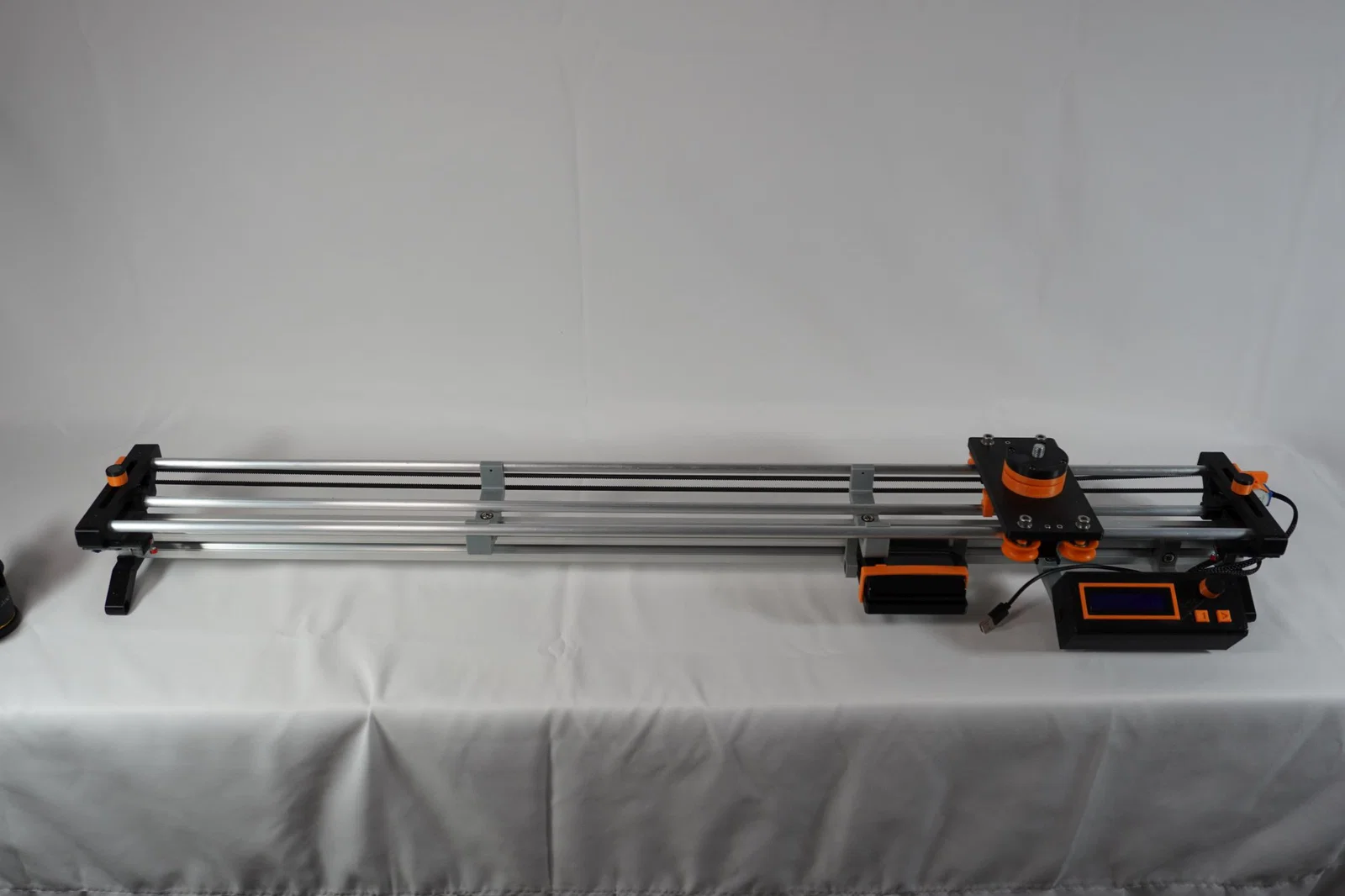

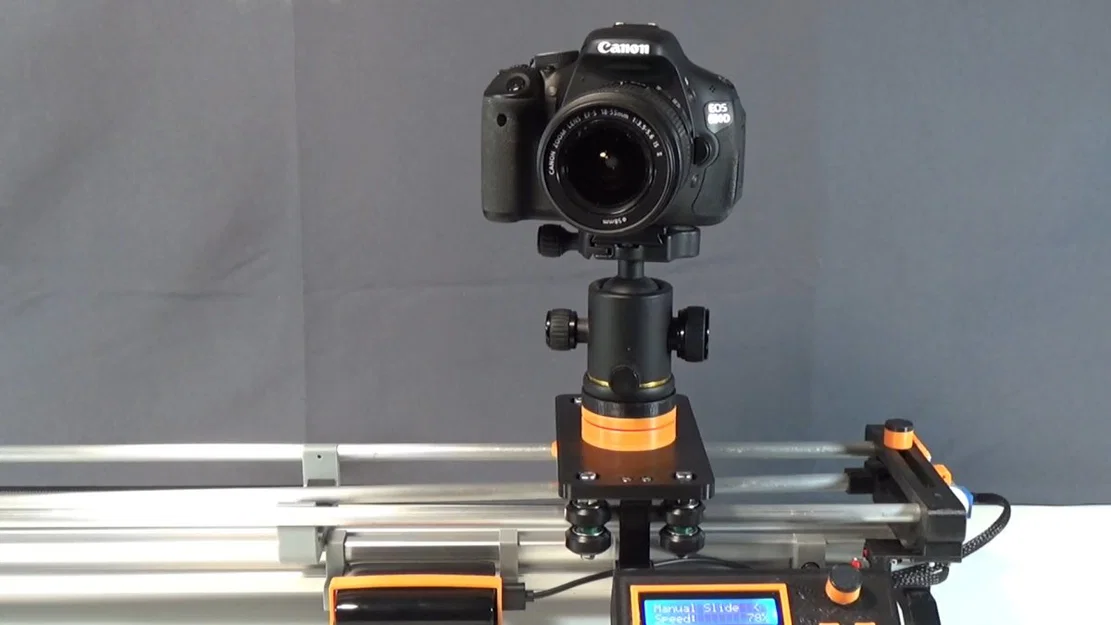

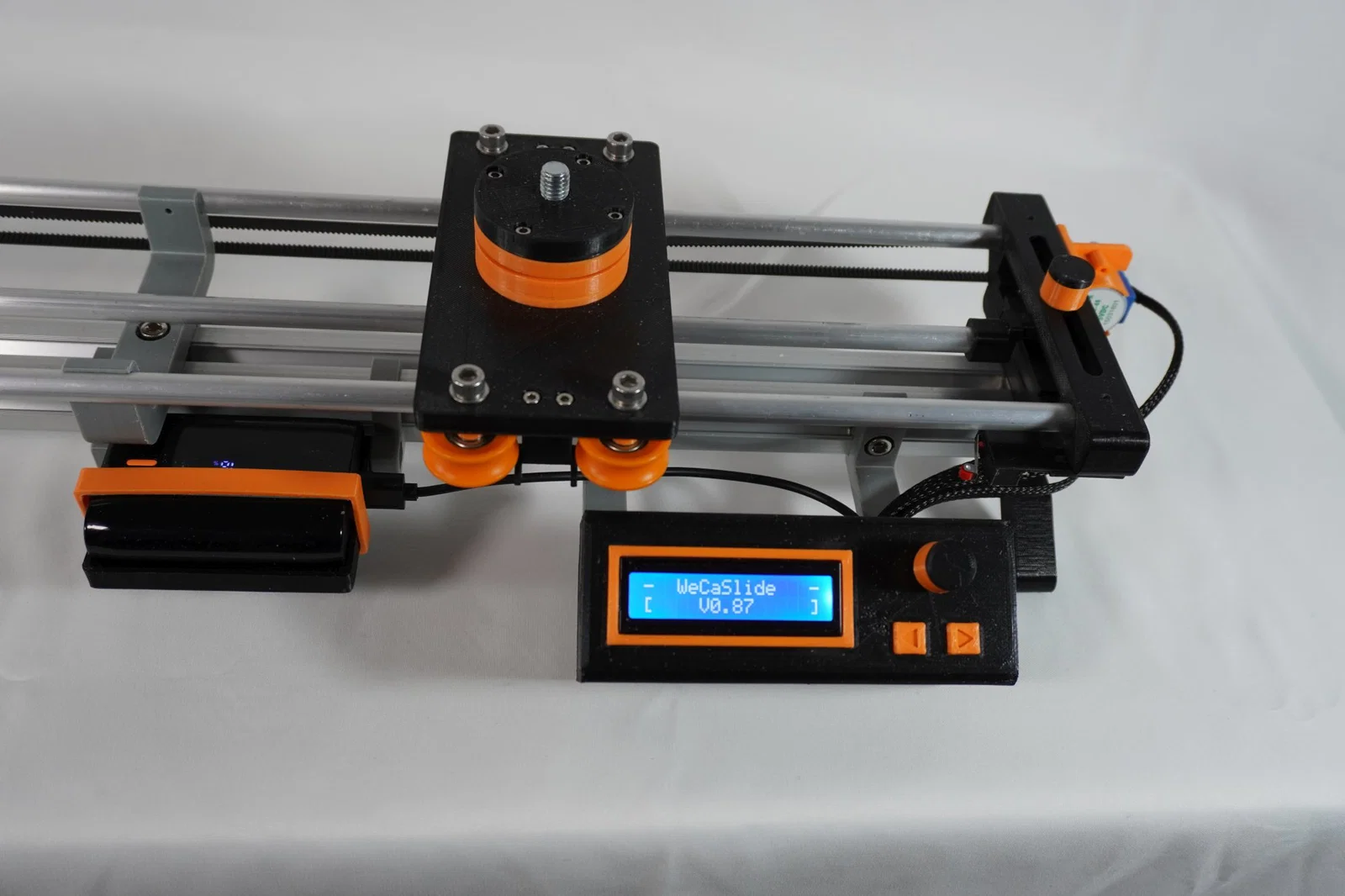

DIY Camera Slider dưới 100€. Có tính năng object tracking và điều khiển bằng Arduino Nano. Nguồn cấp dùng power bank tiêu chuẩn (10.000 mAh), nên dễ mang theo và linh hoạt khi sử dụng.

Hầu hết các chi tiết lớn được in với infill 15–20%.

Tất cả linh kiện/chi tiết được liệt kê trong file “partlist.txt”

Mã nguồn Arduino: https://github.com/werner-rh/cameraslider

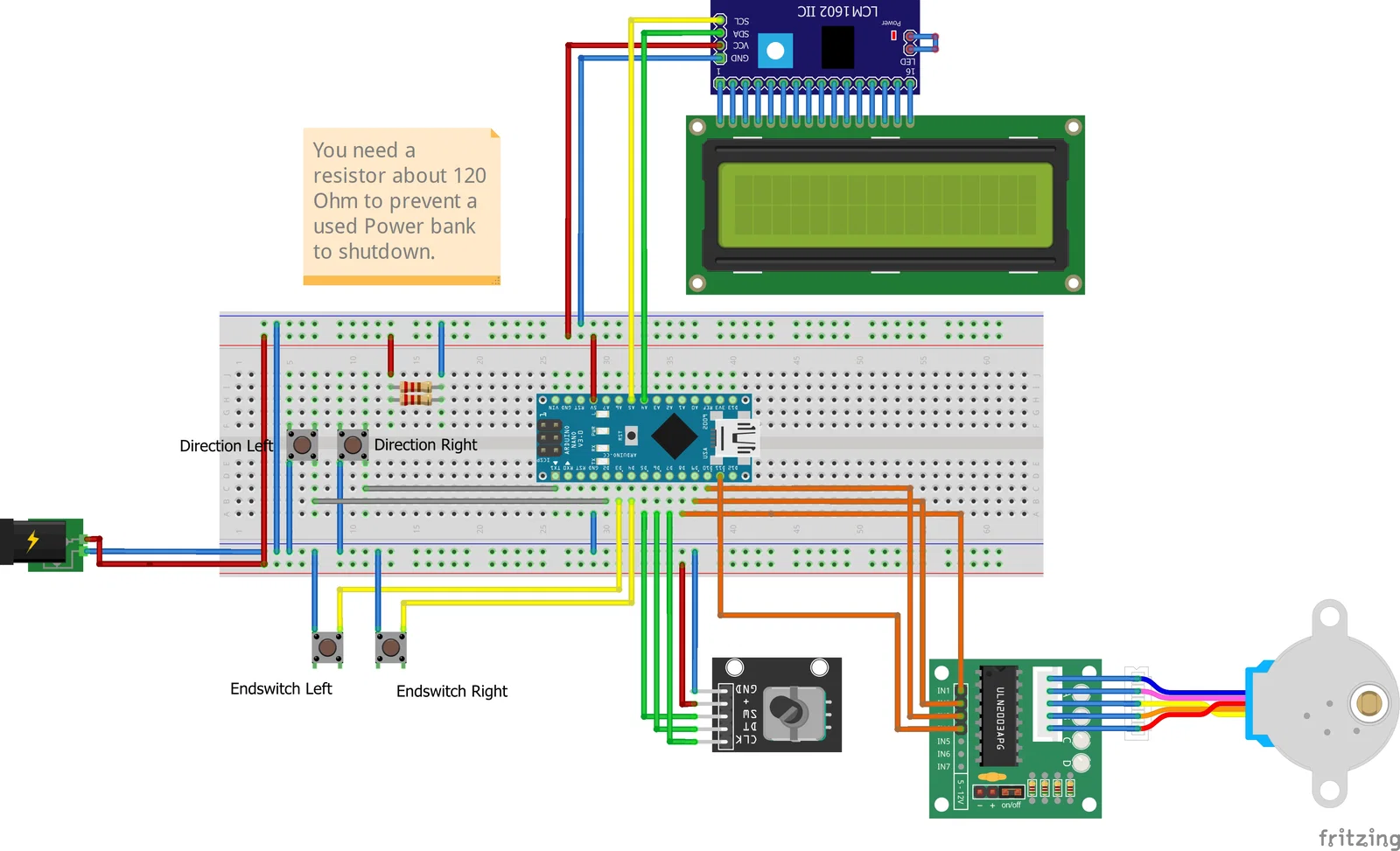

Đã cập nhật sơ đồ điện tử. Bạn cần thêm một điện trở khoảng 120 Ohm mắc giữa + và -, để tránh việc power bank đã qua sử dụng tự ngắt.

2023-06-03 Cải tiến Rotary Lever Tripod Bearing

-Driver-ForkV4_ex.stl
-Rotary-Lever-Tripod-BearingV3_ex.stl
-retaining-washer-driver-fork_ex.stl

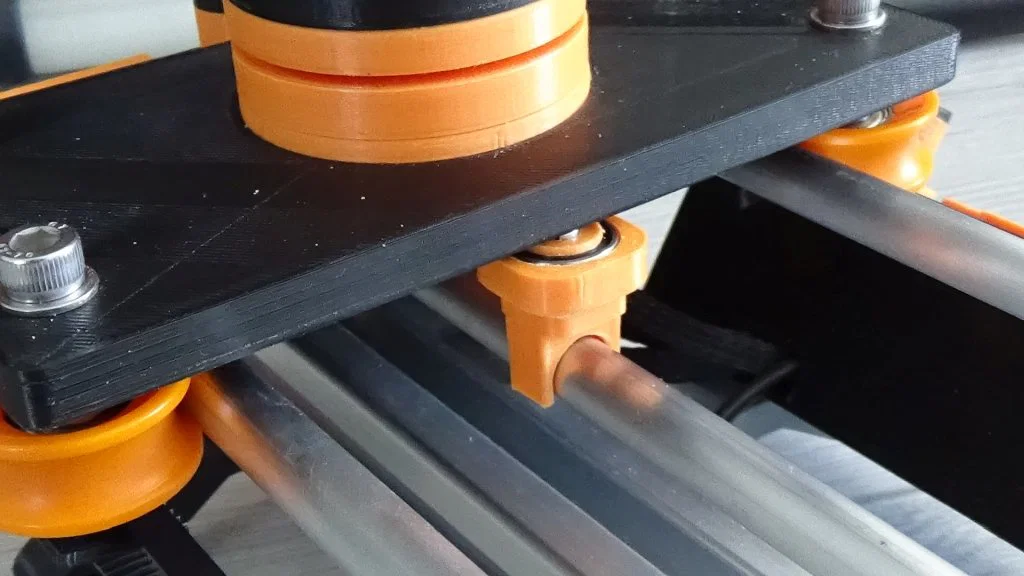

Mình làm lại rotary lever cho tripod chắc hơn, dùng bearing lớn hơn nhiều.
Kết quả là tripod chuyển động mượt và êm hơn.

Bạn cần bearing 10mm (đường kính trong) x 16mm (đường kính ngoài) x 5mm (độ dày). Các chi tiết được thiết kế với dung sai nhỏ hơn. Tùy máy in của bạn, có thể cần chà nhám bằng giấy nhám một chút. Bearing nên được ép chặt vào cần gạt ở bước cuối. Mình có thêm một hình minh họa để bạn thấy nó trông như thế nào.

2024-04 Camera Slider Upgrade / Improvement, Verbesserung

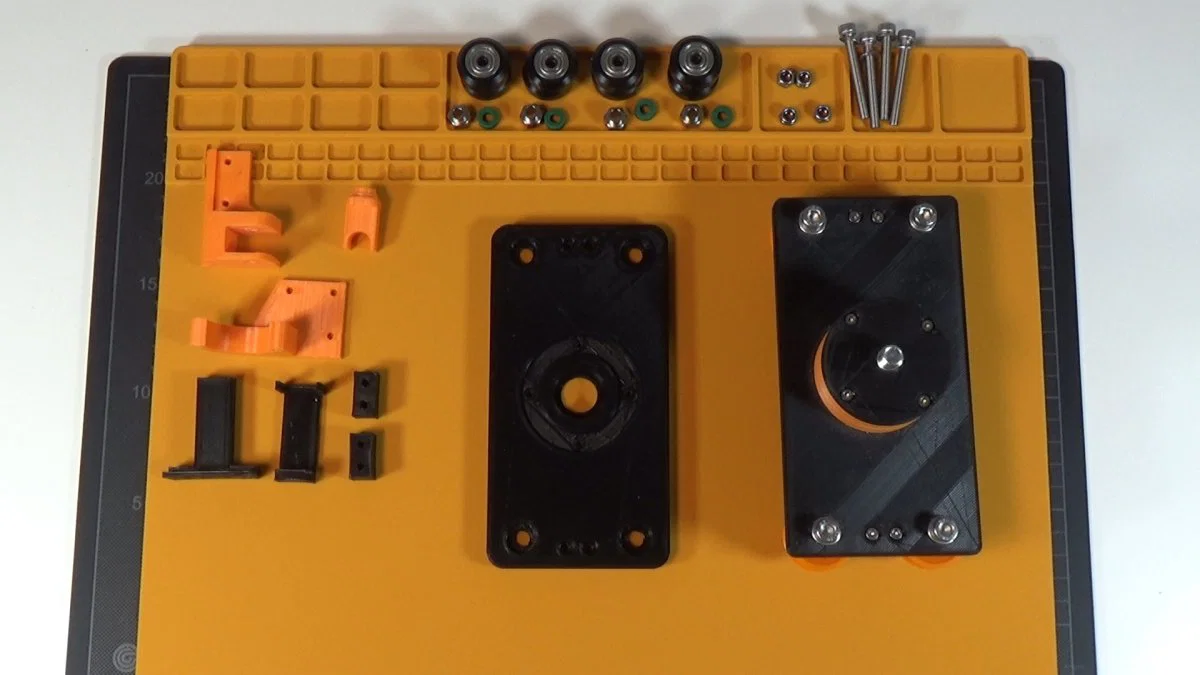

Chuyển đổi hệ con lăn và dùng con lăn của máy in 3D. Việc này giúp slider chạy êm hơn rõ rệt và gần như không còn rơ. Trong video này mình sẽ hướng dẫn chi tiết cách nâng cấp được thực hiện và cần những phần nào.

Converting the rollers and using 3D printer rollers. This leads to one significantly quieter and play-free running of the slider. In this video I show in detail how the conversion was carried out
and what parts are needed.
