Mô hình 3D Complete Orbiter V2 extruder

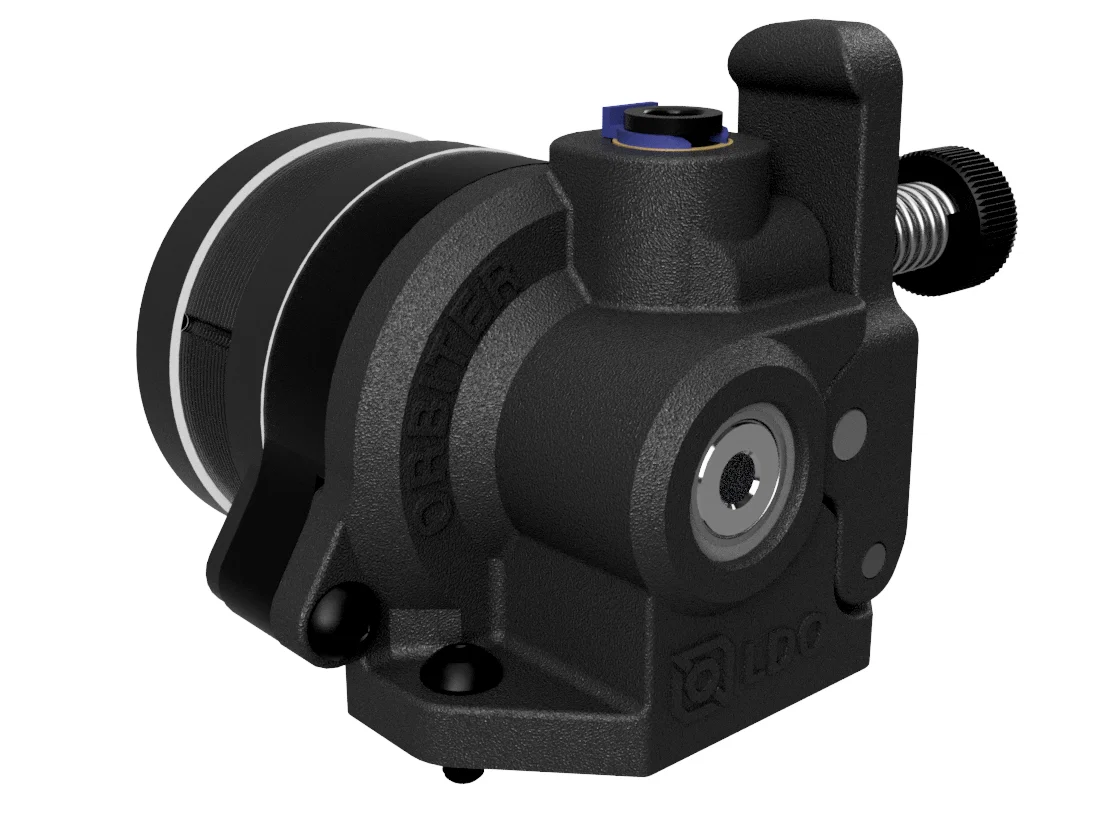

Mô hình 3D hoàn chỉnh của Orbiter V2 extruder, được mình dựng lại từ mockup và số đo thực tế. Có kiểm tra gear meshing bằng motion study; file F3D kèm joints/motion links, STEP chỉ geometry.
Mô tả
Mockup đang có chỉ gồm phần vỏ ngoài và thiếu toàn bộ các chi tiết hộp số (gearbox), nên không thể thiết kế các bản repack “ngon” kiểu như người ta đã làm với Sherpa mini và HGX extruders. Mình đã hoàn thiện CAD dựa trên các số đo mình đo được và model 3D explorer trong Fusion web viewer. Mẫu này được làm chính xác nhất có thể, và mình đã xác nhận việc ăn khớp bánh răng (gear meshing) ổn bằng motion study trong Fusion. File F3D có sẵn joints và motion links, còn file STEP thường thì chỉ có hình học (geometry).

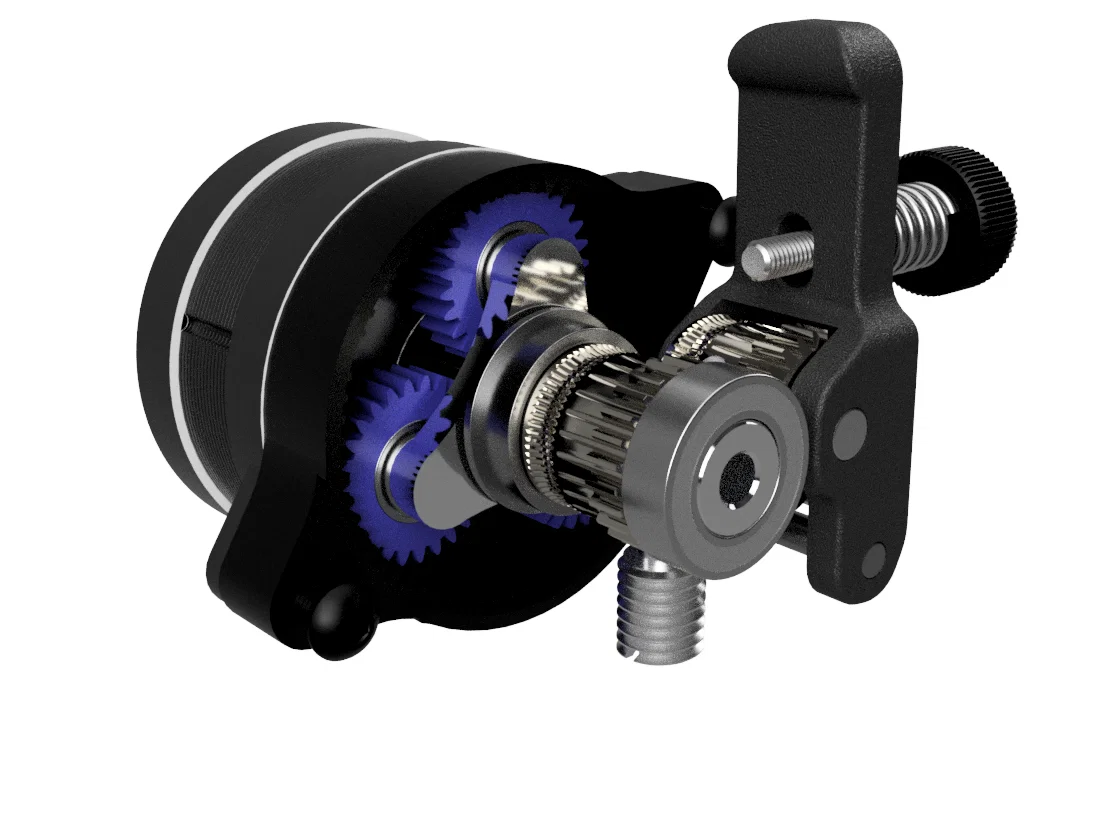

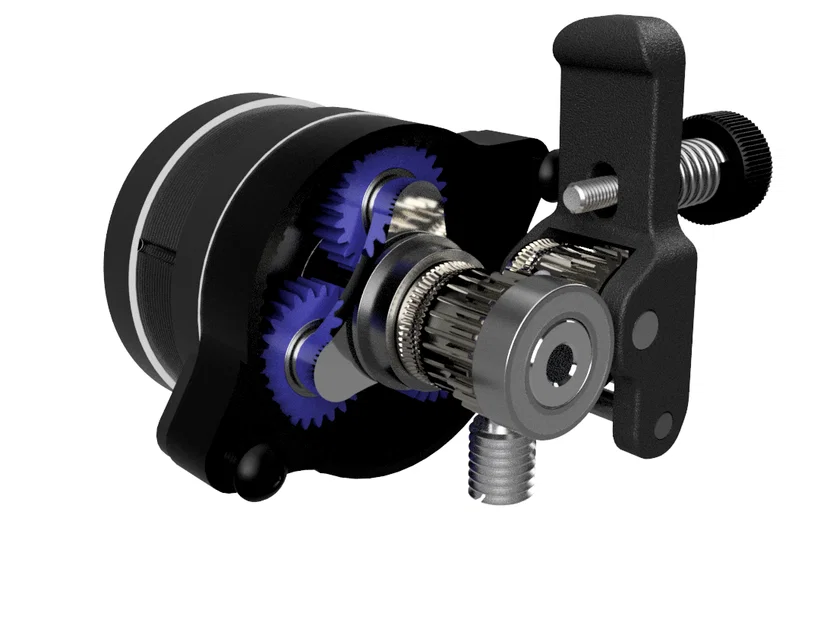

Mời xem GIF động “đã mắt” phần cơ cấu bên trong extruder. Có thể bạn sẽ cần tải về thì animation mới chạy.
