Gasmask Breath Restrictor – Bộ Hạn Chế Hơi Thở Cho Mặt Nạ Gas

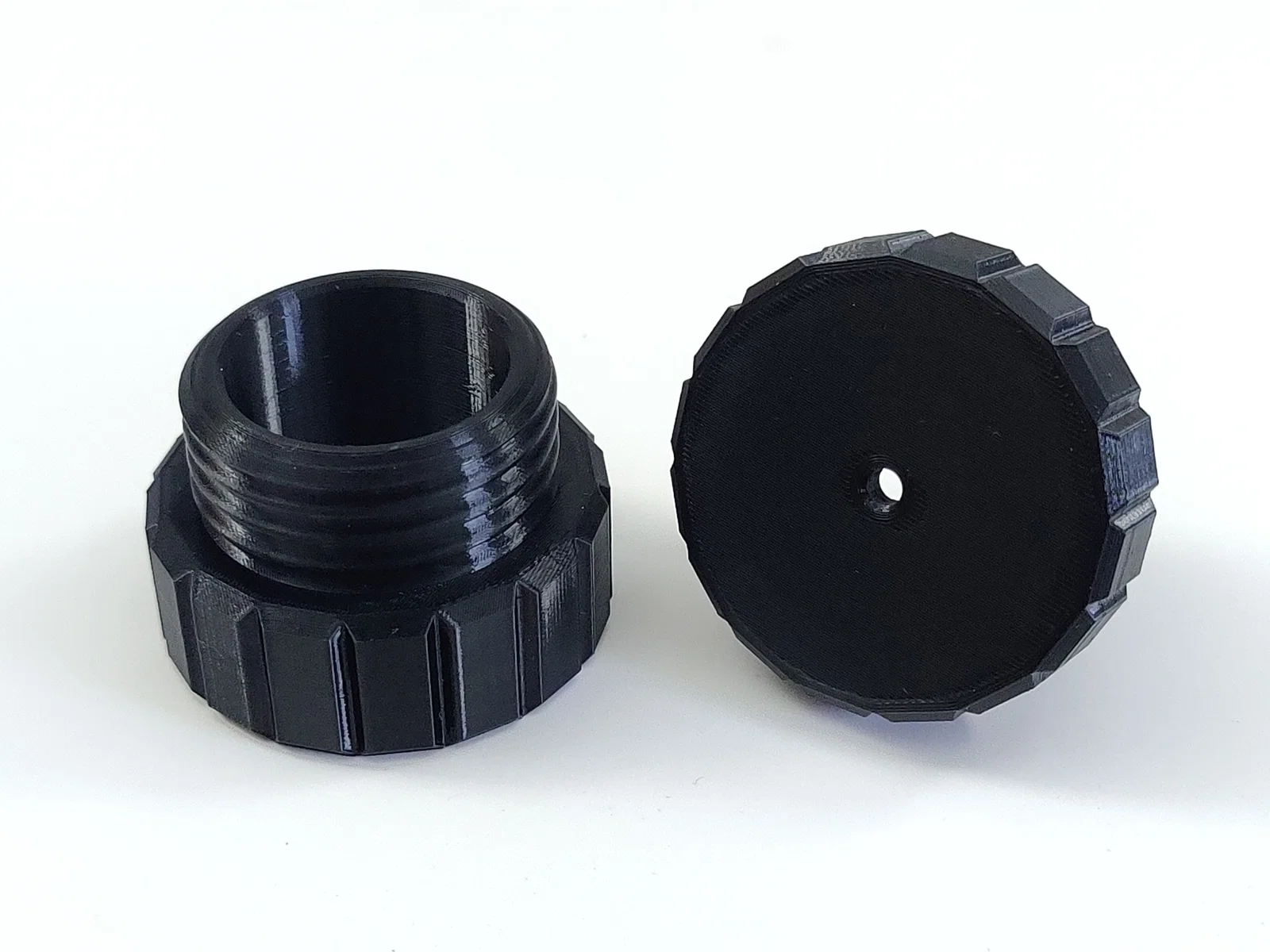

Đây là bản làm lại hoàn toàn theo kiểu fully parametric của mẫu “Gasmask Breath Restrictor Training” từ Deviant Designs.

Các cập nhật gồm:

• Thêm nhiều tùy chọn kích thước lỗ
• Vát mép (chamfer) lỗ để giảm tiếng rít/huýt sáo

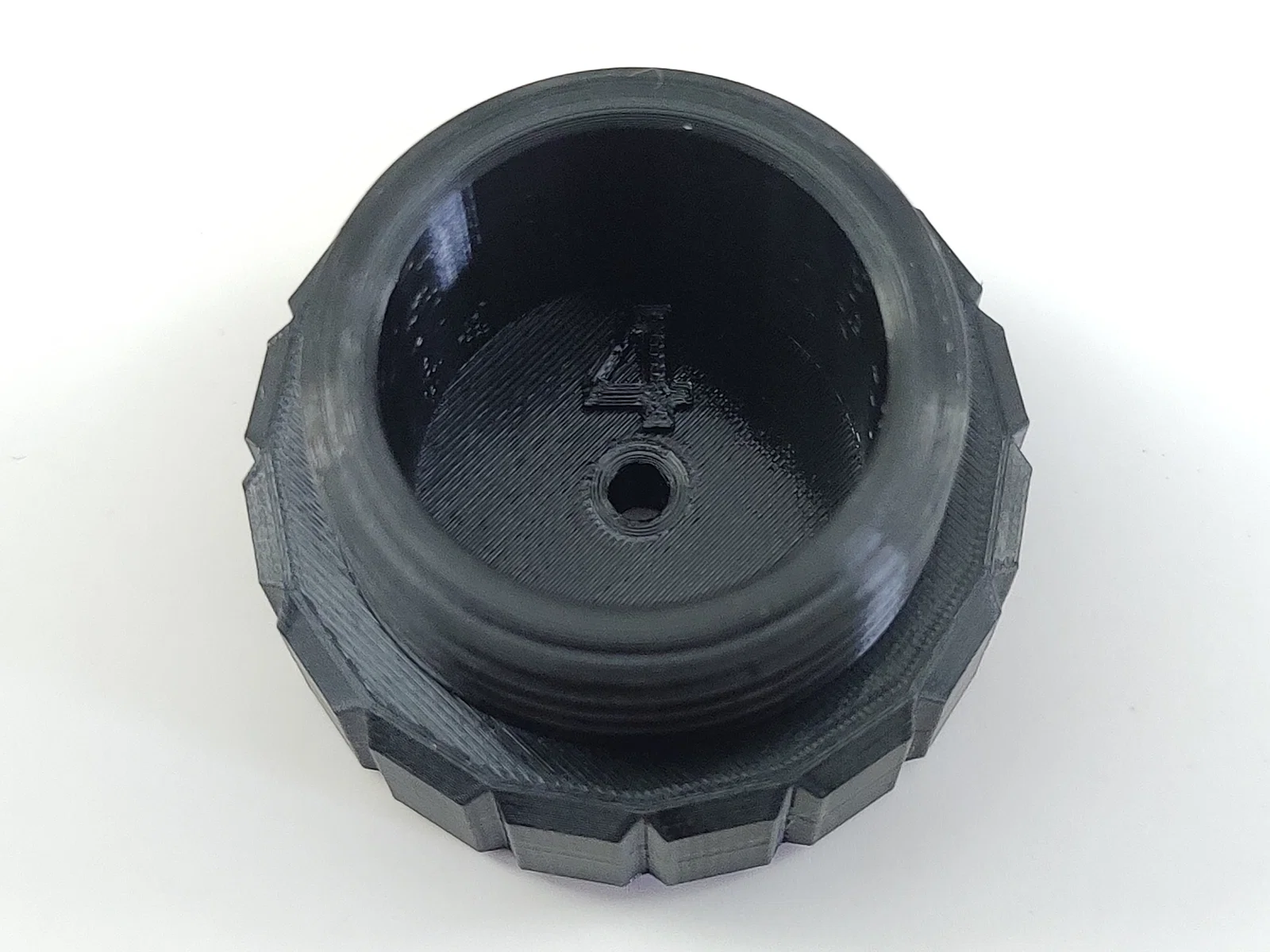

• Thêm chữ dập nổi kích thước lỗ ở mặt trong
• Dựng lại bằng FreeCAD để dễ tùy biến

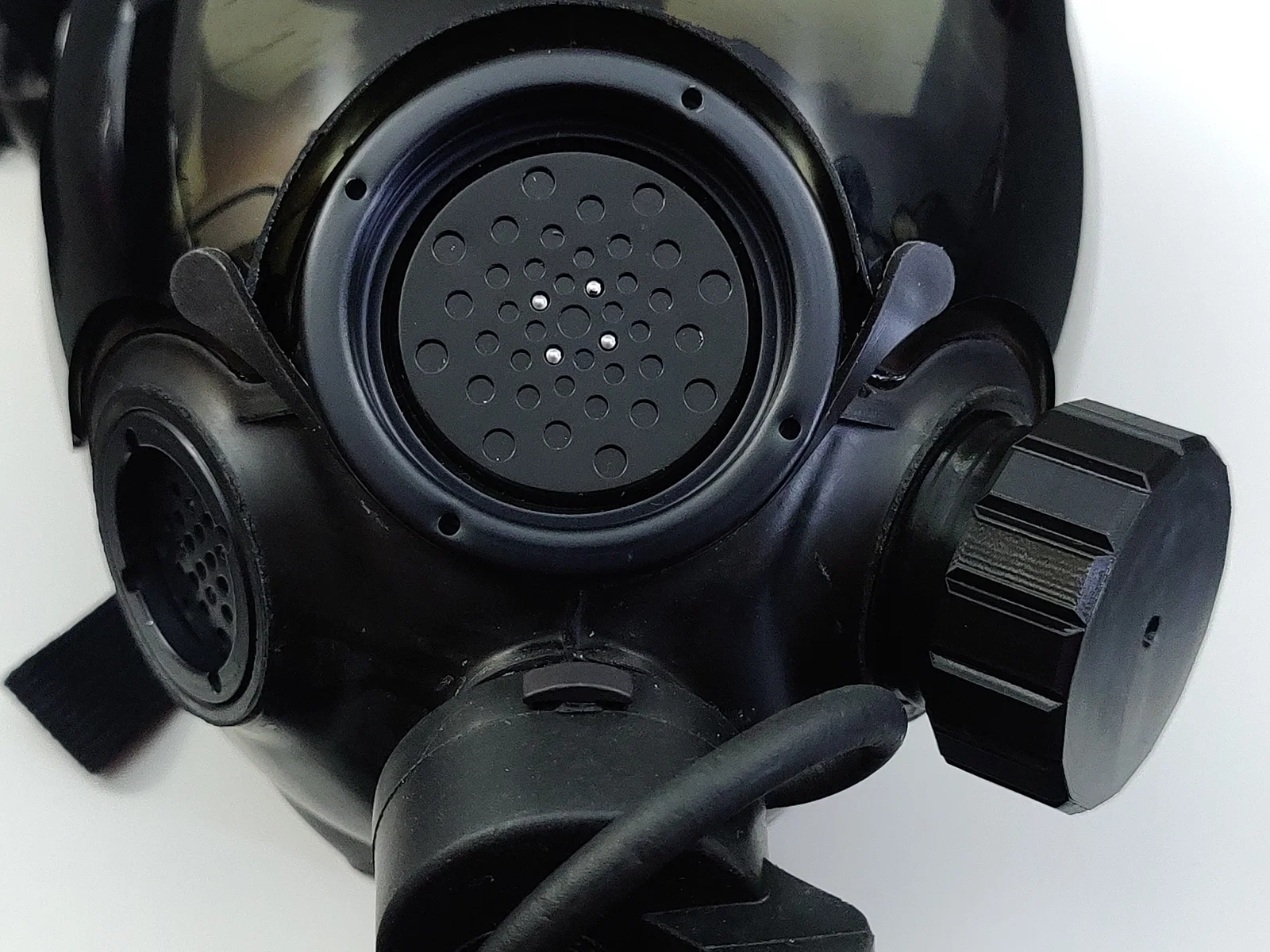

Mẫu này dùng chuẩn ren 40mm (standardized 40mm thread) phổ biến trên nhiều loại gas mask:
NIOSH, ISO 17420-3, EN 148-1, DIN 3183-2, IS 14138, STANAG 4155 (NATO)

In (Printing)

Bạn không cần thiết lập gì đặc biệt để in mẫu này. Cứ slice rồi print thôi!

Sau khi in xong, bạn có thể cần chà nhám nhẹ phần lỗ để êm hơn và tránh bị huýt sáo. Mình cũng từng thử dùng một con vít để “cắt” ren vào trong và thấy khá ổn.

Tùy biến (Customization)

Bạn có thể dùng file FreeCAD đi kèm để tùy biến mẫu này. Object Spreadsheet có nhiều thiết lập như Hole Size, Grip Size và Thread Length.

FreeCAD không theo dõi file font đúng cách nên đôi khi sẽ báo lỗi thiếu font. Để sửa, bạn cần chọn lại font:

1. Mở rộng object Body chính trong tree view.
2. Mở rộng object Hole Size Label và chọn ShapeString bên trong.
3. Trong bảng thuộc tính, tìm mục “Font File” rồi đổi sang đường dẫn đúng của file font.

Font dùng là DejaVuSans-Bold.
