Adapter gắn rack 19" cho Netgear GS108 Switch (Rackmount Adapter)

Mình có ba con switch gigabit Netgear (GS105, GS108, GS116) đang để trên kệ trong rack. Mình muốn dời chúng khỏi kệ và gắn thẳng vào server rack chuẩn 19".

1. Phần cứng không in cần chuẩn bị

• (4) Cage nuts cho server rack
• (4) Ốc M6 x 14mm (hoặc dài hơn) để bắt lên rack
• (12) Đai ốc M3, dùng cho các tấm Coupler của switch
  • Có thể chỉ cần (8) nếu bạn không cần siết quá chắc.
• (12) Ốc M3 x 16mm (hoặc dài hơn), dùng cho các tấm Coupler của switch
  • Có thể chỉ cần (8) nếu bạn không cần siết quá chắc.
• Tua vít/driver M3 (càng mảnh càng tốt)
• Switch Netgear GS108. Nếu bạn dùng bản v4 của switch này hoặc GS108Ev3 thì kích thước sẽ khác — hãy dùng các file STL v4 đi kèm (LƯU Ý: mình không có v4 nên các STL đó chưa test)

2. Phần in 3D

• (2) GS108-Bracket, một cái bên trái và một cái bên phải
• (2) GS108-Coupler, một cái phía trên và một cái phía dưới
  • Có 2 kiểu coupler: một kiểu đặc và một kiểu có khoét để tiết kiệm filament. Bạn chọn phối kiểu nào cũng được, miễn cuối cùng có đủ 2 tấm coupler.

3. Lắp ráp adapter

1. Mỗi tấm Coupler có các rãnh chữ nhật hướng ra ngoài để giữ chặt đai ốc M3. Ép (press-fit) đai ốc M3 vào các rãnh trên từng tấm Coupler — sẽ cần dùng lực khá mạnh!
   Nếu muốn chắc chắn tối đa, lắp đủ 6 rãnh trên mỗi tấm Coupler (tổng 12 đai ốc). Nếu không cần quá chắc, chỉ cần lắp 4 rãnh ở 4 góc trên mỗi tấm (tổng 8 đai ốc). Mình dùng 8 cái. Tạm để các tấm này sang một bên.
2. Mỗi Bracket có một phần gờ phẳng ở mặt trước và các gờ bo tròn nhỏ ở hai góc phía sau. Chọn một bên để làm trước, rồi đẩy switch vào một Bracket cho khít, đảm bảo gờ phẳng của Bracket nằm ở phía trước của switch và các gờ bo tròn nằm ở phía sau switch.

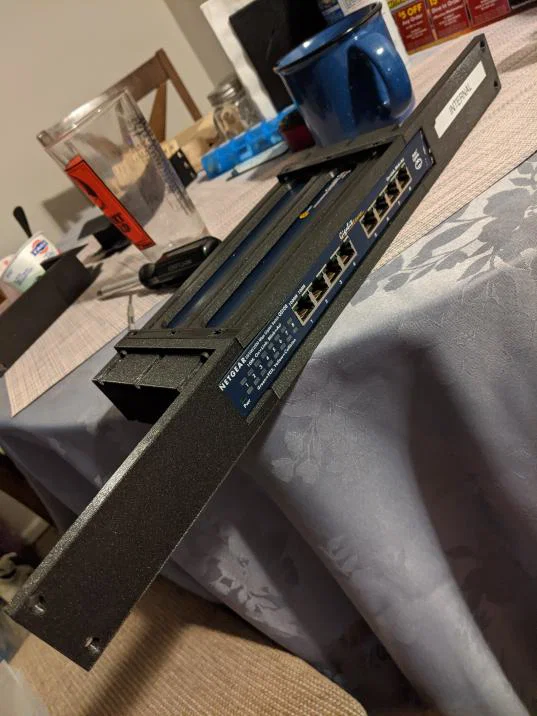

3. Gắn chặt Bracket còn lại vào bên đối diện của switch, vẫn đảm bảo gờ phẳng nằm phía trước switch và các gờ bo tròn nằm phía sau switch.

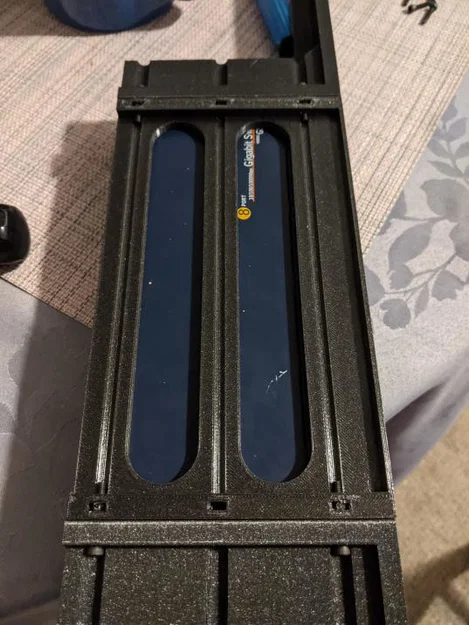

4. Đặt một tấm Coupler vào giữa hai Bracket, đảm bảo các rãnh gắn đai ốc M3 (M3 Nut Slots) quay ra xa switch và cạnh phẳng của tấm Coupler hướng về phía trước switch. Khi đúng chiều, các rãnh M3 sẽ thẳng hàng với lỗ bắt ốc M3 trên Bracket.
5. Sau khi canh thẳng hàng giữa rãnh M3 trên Coupler và lỗ ốc M3 trên Bracket, bắt ốc M3 x 16mm xuyên qua Bracket vào tấm Coupler.
6. Lật cụm lại một cách cẩn thận và đặt tấm Coupler còn lại vào giữa hai Bracket theo đúng chiều. Bắt các ốc M3 x 16mm còn lại xuyên qua Bracket vào tấm Coupler.

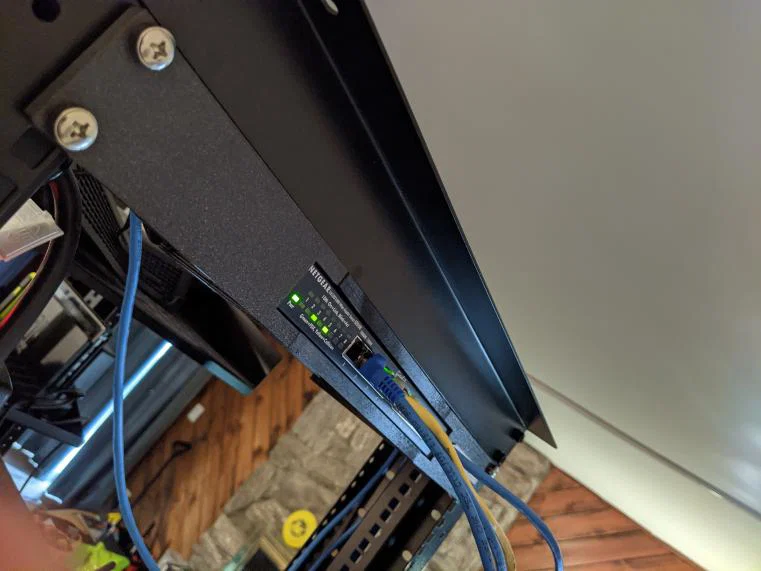

7. Dùng cage nuts và ốc M6 để gắn cụm này lên rack, xong là bạn có thêm không gian trống để dùng rồi :)

Vô profile mình sẽ có bản cho switch GS105 và GS116
